ОСТ 24.125.157-01
СТАНДАРТ ОТРАСЛИ
ПЛИТЫ НАПРАВЛЯЮЩИЕ
ОПОР ТРУБОПРОВОДОВ ТЭС И АЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
Предисловие
1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И. И. Ползунова» (ОАО «НПО ЦКТИ») и открытым акционерным обществом «Белгородский завод энергетического машиностроения» (ОАО «Белэнергомаш»)
ИСПОЛНИТЕЛИ: от ОАО «Белэнергомаш» ЗАВГОРОДНИЙ Ю.В., СЕРГЕЕВ О.А., РОГОВ В.А.; от ОАО «НПО ЦКТИ» ПЕТРЕНЯ Ю.К., д-р физ.-мат. наук; СУДАКОВ А.В., д-р техн. наук; ДАНЮШЕВСКИЙ И.А., канд. техн. наук; ИВАНОВ Б.Н., канд. техн. наук; ТАБАКМАН М.Л.; ГЕОРГИЕВСКИЙ Н.В.
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Департаментом промышленной и инновационной политики в машиностроении Министерства промышленности, науки и технологий Российской Федерации письмом № 10-1984 от 31.10.2001 г.
3 ВЗАМЕН ОСТ 108.275.41-80
СТАНДАРТ ОТРАСЛИ
|
ПЛИТЫ НАПРАВЛЯЮЩИЕ ОПОР ТРУБОПРОВОДОВ ТЭС И АЭС Конструкция и размеры |
Дата введения 2002-01-01
1 Область применения
Настоящий стандарт распространяется на плиты направляющие для скользящих направляющих опор трубопроводов ТЭС и АЭС, изготавливаемых по ОСТ 24.125.156 и ОСТ 24.125.158.
Стандарт устанавливает конструкцию и размеры направляющих плит опор трубопроводов.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 535-88 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия
ГОСТ 2590-88 Прокат стальной горячекатаный круглый. Сортамент
ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ГОСТ 8509-93 Уголки стальные горячекатаные равнополочные. Сортамент
ГОСТ 14637-89 Прокат толстолистовой из углеродистой стали обыкновенного качества. Технические условия
ОСТ 24.125.156-01 Опоры скользящие направляющие хомутовые трубопроводов ТЭС и АЭС. Конструкция и размеры
ОСТ 24.125.158-01 Опоры скользящие направляющие приварные трубопроводов ТЭС и АЭС. Конструкция и размеры
ОСТ 24.125.170-01 Детали и сборочные единицы опор, подвесок, стяжек для линзовых компенсаторов и приводов дистанционного управления арматурой трубопроводов ТЭС и АЭС. Общие технические условия
3 Конструкция и размеры
3.1 Конструкция и основные размеры плит должны соответствовать указанным на рисунках 1, 2 и в таблице 1.
3.2 Маркировка и остальные технические требования по ОСТ 24.125.170.
3.3 Пример условного обозначения направляющей плиты исполнения 05:
ПЛИТА 05 ОСТ 24.125.157
|
3.4 Пример маркировки: 05 ОСТ 24.125.157 |
|

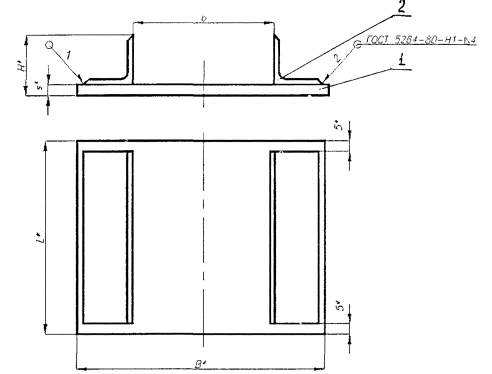

* Размеры для справок.
1 - основание; 2 - направляющая

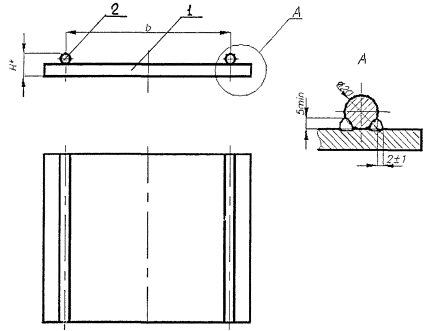

* Размеры для справок.
Остальное - см. рисунок 1
Основные размеры и спецификация направляющих плит
Размеры в миллиметрах
|
Исполнение |
Наружный диаметр трубопровода Da |
Рисунок |
B* |
b ± 2 |
H* |
L* |
s* |
Масса наплавленного металла, кг |
Масса, кг |
Основание, поз. 1, 1 шт. |
Направляющая, поз. 2, 2 шт. |
|||
|
Материал |
Масса, кг |
Материал |
Масса, кг |
|||||||||||
|
1 шт. |
общая |
|||||||||||||
|
01 |
57 |
175 |
65 |
56 |
250 |
6 |
0,030 |
3,930 |
Ст3пс3 ГОСТ 14637 |
2,1 |
Уголок |
0,9 |
1,8 |
|
|
76 |
||||||||||||||
|
02 |
89 |
215 |
105 |
4,330 |
2,5 |
|||||||||
|
108 |
||||||||||||||
|
133 |
||||||||||||||
|
159 |
||||||||||||||
|
03 |
194 |
265 |
155 |
4,930 |
3,1 |
|||||||||
|
219 |
||||||||||||||
|
04 |
245 |
315 |
205 |
58 |
300 |
8 |
0,036 |
8,136 |
5,9 |
1,1 |
2,2 |
|||
|
273 |
Ст3пс5 ГОСТ 14637 |
|||||||||||||
|
05 |
325 |
395 |
285 |
400 |
0,050 |
12.950 |
9,9 |
1,5 |
3,0 |
|||||
|
06 |
377 |
475 |
365 |
14,950 |
11,9 |
|||||||||
|
426 |
||||||||||||||
|
465 |
||||||||||||||
|
07 |
530 |
595 |
485 |
60 |
500 |
10 |
0,062 |
27,062 |
23,4 |
1,8 |
3,6 |
|||
|
08 |
630 |
645 |
545 |
28,962 |
11,9 |
|||||||||
|
09 |
720 |
735 |
625 |
32,462 |
28,8 |
|||||||||
|
820 |
||||||||||||||
|
920 |
||||||||||||||
|
10 |
530** |
340 |
305 |
28 |
400 |
8 |
0,080 |
12,780 |
10.7 |
Круг |
1,0 |
2,0 |
||
|
11 |
630** |
390 |
355 |
30 |
10 |
14,280 |
12,2 |
|||||||
|
720** |
||||||||||||||
|
12 |
820** |
450 |
415 |
30 |
500 |
0,100 |
20,200 |
17,7 |
1,2 |
2,4 |
||||
|
920** |
||||||||||||||
|
13 |
1020** |
520 |
485 |
22,900 |
20,4 |
|||||||||
|
14 |
1220** |
600 |
565 |
26,100 |
23,6 |
|||||||||
|
15 |
1420** |
725 |
690 |
31,000 |
28,5 |
|||||||||
|
16 |
1620** |
855 |
820 |
36,100 |
33,6 |
|||||||||
|
* Размеры для справок. ** Электросварные трубы. |
||||||||||||||
Ключевые слова: направляющие плиты, опоры трубопроводов, конструкция, размеры.
