ОСТ 24.125.156-01
СТАНДАРТ ОТРАСЛИ
ОПОРЫ СКОЛЬЗЯЩИЕ
НАПРАВЛЯЮЩИЕ ХОМУТОВЫЕ
ТРУБОПРОВОДОВ ТЭС И АЭС
КОНСТРУКЦИЯ И РАЗМЕРЫ
Предисловие
1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И. И. Ползунова» (ОАО «НПО ЦКТИ») и открытым акционерным обществом «Белгородский завод энергетического машиностроения» (ОАО «Белэнергомаш»)
ИСПОЛНИТЕЛИ: от ОАО «Белэнергомаш» ЗАВГОРОДНИЙ Ю.В., СЕРГЕЕВ О.А., РОГОВ В.А.; от ОАО «НПО ЦКТИ» ПЕТРЕНЯ Ю.К., д-р физ.-мат. наук; СУДАКОВ А.В., д-р техн. наук; ДАНЮШЕВСКИЙ И.А., канд. техн. наук; ИВАНОВ Б.Н., канд. техн. наук; ТАБАКМАН М.Л.; ГЕОРГИЕВСКИЙ Н.В.
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Департаментом промышленной и инновационной политики в машиностроении Министерства промышленности, науки и технологий Российской Федерации письмом № 10-1984 от 31.10.2001 г.
3 ВЗАМЕН ОСТ 108.275.33-80, ОСТ 108.275.34-80, ОСТ 108.275.35-80, ОСТ 108.275.36-80
СТАНДАРТ ОТРАСЛИ
ОПОРЫ
СКОЛЬЗЯЩИЕ Конструкция и размеры |
Дата введения 2002-01-01
Настоящий стандарт распространяется на опоры скользящие направляющие хомутовые трубопроводов ТЭС и АЭС:
- из хромомолибденованадиевых сталей наружным диаметром от 57 до 920 мм с температурой среды t ≤ 560 °С;
- из углеродистой и кремнемарганцовистых сталей наружным диаметром от 57 до 820 мм с температурой среды t ≤ 440 °С;
- из сталей аустенитного класса наружным диаметром от 57 до 325 мм с температурой среды t ≤ 440 °С.
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ОСТ 24.125.154-01 Опоры скользящие трубопроводов ТЭС и АЭС. Конструкция и размеры
ОСТ 24.125.157-01 Плиты направляющие опор трубопроводов ТЭС и АЭС. Конструкция и размеры
ОСТ 24.125.170-01 Детали и сборочные единицы опор, подвесок, стяжек для линзовых компенсаторов и приводов дистанционного управления арматурой трубопроводов ТЭС и АЭС. Общие технические условия
РД 153-34.1-003-01 Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования (РТМ-1с)
3.1 Конструкция и основные размеры опор должны соответствовать указанным на рисунках 1 - 5 и в таблицах 1 - 3. Допускаемые усилия на опоры приведены в таблице 4.
3.2 Основание опоры приваривается к строительным конструкциям по РД 153-34.1-003-01 непрерывным швом согласно рисунку 1, либо прерывистым симметричным относительно основания опоры. Минимально допустимая общая длина шва l дана в таблице 1.
3.3 Маркировка и остальные технические требования по ОСТ 24.125.170.
3.4 Пример условного обозначения скользящей направляющей опоры исполнения 05:
ОПОРА 05 ОСТ 24.125.156
3.5 Пример маркировки: 05 ОСТ 24.125.156 |

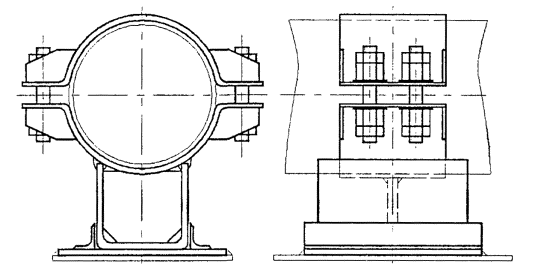

1 - скользящая опора; 2 - направляющая плита
См. рисунок 1

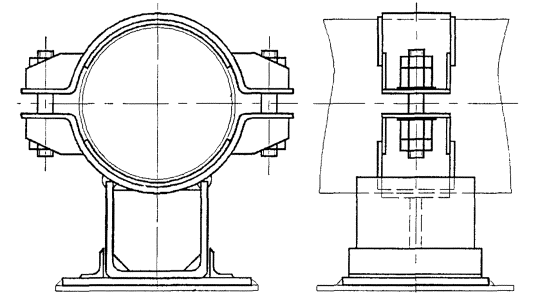

Рисунок 2.
См. рисунок 1
Рисунок 3.
См. рисунок 1
Рисунок 4.
См. рисунок 1
Основные размеры и спецификация скользящих направляющих опор трубопроводов из хромомолибденованадиевых сталей
Размеры в миллиметрах
Исполнение |
Наружный диаметр трубопровода Da |
Рисунок |
B |
B1 |
H |
L |
l, не менее |
Масса, кг |
Опора скользящая, поз. 1, 1 шт. |
Плита направляющая, поз. 2, 1 шт. |
Исполнение по ОСТ 24.125.154 |
Исполнение по ОСТ 24.125.157 |
|||||||||
01 |
57 |
140 |
175 |
135 |
250 |
600 |
5,92 |
01 |
01 |
|
02 |
76 |
160 |
146 |
6,06 |
02 |
01 |
||||
03 |
108 |
200 |
215 |
180 |
7,30 |
03 |
.02 |
|||
04 |
133 |
240 |
198 |
7,56 |
04 |
02 |
||||
05 |
159 |
270 |
213 |
7,76 |
05 |
02 |
||||
06 |
194 |
330 |
265 |
261 |
11,55 |
06 |
03 |
|||
07 |
219 |
355 |
277 |
11,81 |
07 |
03 |
||||
08 |
245 |
390 |
315 |
290 |
300 |
19,60 |
08 |
04 |
||
09 |
273 |
430 |
310 |
19,90 |
09 |
04 |
||||
10 |
325 |
490 |
395 |
346 |
400 |
800 |
29,15 |
10 |
05 |
|
11 |
377 |
560 |
475 |
360 |
40,93 |
11 |
06 |
|||
12 |
426 |
610 |
404 |
44,41 |
12 |
06 |
||||
13 |
465 |
660 |
433 |
53,41 |
13 |
06 |
||||
14 |
530 |
740 |
645 |
430 |
500 |
71,7 |
14 |
07 |
||
15 |
630 |
850 |
705 |
500 |
97,0 |
15 |
08 |
|||
16 |
720 |
950 |
785 |
542 |
109,00 |
16 |
09 |
|||
17 |
920 |
1150 |
686 |
119,00 |
17 |
09 |
(Измененная редакция).
Таблица 2
Основные размеры и спецификация скользящих направляющих опор трубопроводов из углеродистых и кремнемарганцовистых сталей
Размеры в миллиметрах
Исполнение |
Наружный диаметр трубопровода Da |
Рисунок |
B |
B1 |
H |
L |
l, не менее |
Масса, кг |
Опора скользящая, поз. 1, 1 шт. |
Плита направляющая, поз. 2, 1 шт. |
Исполнение по ОСТ 24.125.154 |
Исполнение по ОСТ 24.125.157 |
|||||||||
18 |
57 |
140 |
175 |
112 |
250 |
600 |
5,330 |
18 |
01 |
|
19 |
76 |
160 |
124 |
5,430 |
19 |
01 |
||||
20 |
89 |
185 |
215 |
137 |
7,120 |
20 |
02 |
|||
21 |
108 |
200 |
157 |
7,480 |
21 |
02 |
||||
22 |
133 |
240 |
175 |
7,760 |
22 |
02 |
||||
23 |
159 |
270 |
192 |
7,900 |
23 |
02 |
||||
24 |
194 |
330 |
265 |
241 |
10,910 |
24 |
03 |
|||
25 |
219 |
355 |
257 |
11,110 |
25 |
03 |
||||
26 |
245 |
390 |
315 |
270 |
300 |
18,676 |
26 |
04 |
||
27 |
273 |
430 |
290 |
18,976 |
27 |
04 |
||||
28 |
325 |
490 |
395 |
326 |
400 |
800 |
27,980 |
28 |
05 |
|
29 |
377 |
560 |
475 |
340 |
39,330 |
29 |
06 |
|||
30 |
426 |
610 |
384 |
42,530 |
30 |
06 |
||||
31 |
465 |
660 |
413 |
51,590 |
31 |
06 |
||||
32 |
530 |
740 |
645 |
410 |
500 |
69,68 |
32 |
07 |
||
33 |
630 |
850 |
705 |
480 |
93,860 |
33 |
08 |
|||
34 |
720 |
950 |
785 |
522 |
104,560 |
34 |
09 |
|||
35 |
820 |
1100 |
598 |
113,9 |
35 |
09 |
Основные размеры и спецификация скользящих направляющих опор трубопроводов из аустенитных сталей
Размеры в миллиметрах
Исполнение |
Наружный диаметр трубопровода Da |
Рисунок |
B |
B1 |
H |
L |
l, не менее |
Масса, кг |
Опора скользящая, поз. 1, 1 шт. |
Плита направляющая, поз. 2, 1 шт. |
Исполнение по ОСТ 24.125.154 |
Исполнение по ОСТ 24.125.157 |
|||||||||
36 |
57 |
140 |
175 |
113 |
250 |
600 |
5,410 |
36 |
01 |
|
37 |
76 |
160 |
125 |
5,550 |
37 |
01 |
||||
38 |
89 |
185 |
215 |
138 |
7,230 |
38 |
02 |
|||
39 |
108 |
200 |
158 |
7,640 |
39 |
02 |
||||
40 |
133 |
240 |
176 |
8,000 |
40 |
02 |
||||
41 |
159 |
270 |
193 |
8,180 |
41 |
02 |
||||
42 |
219 |
355 |
265 |
258 |
11,450 |
42 |
03 |
|||
43 |
245 |
390 |
315 |
271 |
300 |
19,176 |
43 |
04 |
||
44 |
273 |
430 |
291 |
19,536 |
44 |
04 |
||||
45 |
325 |
490 |
395 |
395 |
400 |
800 |
28,850 |
45 |
05 |
Допускаемые боковые усилия на скользящие направляющие опоры
Наружный диаметр трубопровода Da, мм |
Максимальное усилие, кН |
||||||
Трубы из хромомолибденованадиевых сталей |
Трубы из углеродистых сталей |
||||||
Температура среды, °С |
|||||||
20 |
545 |
560 |
20 |
200 |
340 |
440 |
|
57 |
98,1 |
26,5 |
21,6 |
68,6 |
64,7 |
51,0 |
26,5 |
76 |
|||||||
89 |
- |
- |
- |
98,1 |
76,5 |
39,2 |
|
108 |
107,9 |
40,2 |
32,4 |
107,9 |
70,6 |
||
133 |
|||||||
159 |
|||||||
194 |
107,9 |
43,1 |
34,3 |
107,9 |
98,1 |
49,0 |
|
219 |
|||||||
245 |
127,5 |
127,5 |
107,9 |
||||
273 |
|||||||
325 |
176,5 |
53,9 |
43,1 |
176,5 |
137,3 |
68,6 |
|
377 |
68,6 |
53,9 |
176,5 |
88,3 |
|||
426 |
83,4 |
68,6 |
107,9 |
||||
465 |
107,9 |
93,2 |
156,9 |
||||
530 |
225,5 |
225,5 |
|||||
630 |
156,9 |
127,4 |
|||||
720 |
|||||||
820 |
- |
- |
- |
||||
920 |
225,5 |
156,9 |
127,4 |
- |
- |
- |
- |
Ключевые слова: скользящие опоры, трубопроводы, конструкция, размеры.
