ОСТ 24.125.158-01
СТАНДАРТ ОТРАСЛИ
ОПОРЫ СКОЛЬЗЯЩИЕ
НАПРАВЛЯЮЩИЕ ПРИВАРНЫЕ
ТРУБОПРОВОДОВ ТЭС И АЭС
Конструкция и размеры
Предисловие
1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И. И. Ползунова» (ОАО «НПО ЦКТИ») и открытым акционерным обществом «Белгородский завод энергетического машиностроения» (ОАО «Белэнергомаш»)
ИСПОЛНИТЕЛИ: от ОАО «Белэнергомаш» ЗАВГОРОДНИЙ Ю.В., СЕРГЕЕВ О.А., РОГОВ В.А.; от ОАО «НПО ЦКТИ» ПЕТРЕНЯ Ю.К., д-р физ.-мат. наук; СУДАКОВ А.В., д-р техн. наук; ДАНЮШЕВСКИЙ И.А., канд. техн. наук; ИВАНОВ Б.Н., канд. техн. наук; ТАБАКМАН М.Л.; ГЕОРГИЕВСКИЙ Н.В.
2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Департаментом промышленной и инновационной политики в машиностроении Министерства промышленности, науки и технологий Российской Федерации письмом № 10-1984 от 31.10.2001 г.
3 ВЗАМЕН ОСТ 108.275.33-80, ОСТ 108.275.49-80
СТАНДАРТ ОТРАСЛИ
ОПОРЫ СКОЛЬЗЯЩИЕ НАПРАВЛЯЮЩИЕ ПРИВАРНЫЕ
ТРУБОПРОВОДОВ ТЭС И АЭС
Конструкция и размеры
Дата введения 2002-01-01
Настоящий стандарт распространяется на опоры скользящие направляющие приварные трубопроводов ТЭС и АЭС из углеродистых электросварных труб наружным диаметром от 530 до 1620 мм с температурой среды t 300 °С.
Стандарт устанавливает конструкцию и размеры скользящих направляющих приварных опор.
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры
ОСТ 24.125.153-01 Опоры неподвижные и скользящие приварные трубопроводов ТЭС и АЭС. Конструкция и размеры
ОСТ 24.125.157-01 Плиты направляющие опор трубопроводов ТЭС и АЭС. Конструкция и размеры.
ОСТ 24.125.170-01 Детали и сборочные единицы опор, подвесок, стяжек для линзовых компенсаторов и приводов дистанционного управления арматурой трубопроводов ТЭС и АЭС. Общие технические условия
РД 153-34.1-003-01 Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования (РТМ-1с)
3.1 Конструкция и основные размеры должны соответствовать указанным на рисунке 1 и в таблице 1. Допускаемые боковые усилия на опору приведены в таблице 2.
3.2 Плиты направляющие привариваются к металлоконструкциям по РД 153-34.1-003-01 непрерывным швом либо прерывистым, симметричным относительно осей плиты. Минимально допустимая общая длина шва l дана в таблице 1.
3.3 Маркировка и остальные технические требования по ОСТ 24.125.170.
3.4 Пример условного обозначения приварной скользящей направляющей опоры исполнения 05: ОПОРА 05 ОСТ 24.125.158
3.5 Пример маркировки: 05 ОСТ 24.125.158 |
Товарный |

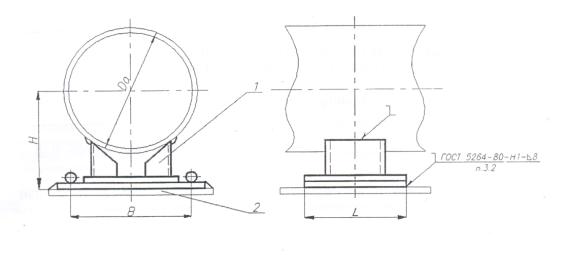

1 - опора приварная; 2-плита направляющая
Рисунок 1
Таблица 1 - Основные размеры и спецификация приварных скользящих направляющих опор
Размеры в миллиметрах
Исполнение |
Наружный диаметр трубопровода Da |
В |
Н |
L |
l, не менее |
Масса, кг |
Опора приварная, поз. 1, 1шт. |
Плита направляющая, поз. 2, 1шт. |
Исполнение по ОСТ 24.125.153 |
Исполнение по ОСТ 24.125.157 |
|||||||
01 |
530 |
330 |
378 |
400 |
1000 |
27,78 |
01 |
10 |
02 |
630 |
380 |
420 |
30,68 |
02 |
11 |
||
720 |
470 |
|||||||
03 |
820 |
440 |
515 |
500 |
1200 |
38,20 |
03 |
12 |
920 |
570 |
|||||||
04 |
1020 |
510 |
610 |
42,60 |
04 |
13 |
||
05 |
1220 |
590 |
685 |
48,10 |
05 |
14 |
||
06 |
1420 |
715 |
780 |
55,40 |
06 |
15 |
||
07 |
1620 |
860 |
64,60 |
07 |
16 |
Таблица 2 - Допускаемые боковые усилия на опору
Исполнение |
Наружный диаметр трубопровода Dа мм |
Максимальное усилие, кH, при температуре среды, °С |
||
20 |
200 |
300 |
||
01 |
530 |
314 |
255 |
|
02 |
630 |
|||
720 |
||||
03 |
820 |
402 |
343 |
284 |
920 |
||||
04 |
1020 |
|||
05 |
1220 |
|||
06 |
1420 |
|||
07 |
1620 |
Ключевые слова: скользящие опоры, трубопроводы, конструкция, размеры.
