ПРАВИТЕЛЬСТВО МОСКВЫ
МОСКОМАРХИТЕКТУРА

ИНСТРУКЦИЯ
по проектированию систем связи,
информатизации и диспетчеризации
объектов жилищного строительства

РМ-2798

Выпуск 1

2000

ПРЕДИСЛОВИЕ

1. РАЗРАБОТАНА Московским научно-исследовательским и проектным институтом типологии, экспериментального проектирования (МНИИТЭП) с учетом предложений и замечаний ОАО МГТС, ФУГП МГРС, ГАО Мостелеком, УЖКХиБ, УТЭХ, ОАО Моспроект, Управление Моспроект-2 и др. Авторы - инженеры: Кузилин А.В., Авлеев Н.А., Савинкин В.Ф.

2. ПОДГОТОВЛЕНА к утверждению и изданию Управлением перспективного проектирования и нормативов Москомархитектуры; инженеры Ионин В.А., Щипанов Ю.Б.

3. УТВЕРЖДЕНА и введена в действие указанием Москомархитектуры от 19.12.2000. № 53.

СОДЕРЖАНИЕ

1. Введение. 1

2. Общие требования. 1

3. Сеть городской телефонной связи. 4

4. Сеть городской радиотрансляции (проводного вещания) 6

5. Сеть системы городского кабельного телевидения. 7

6. Система охраны входов. 8

7. Комплексная сеть связи и сигнализации. 9

8. Наружные технические средства связи, информатизации и диспетчеризации. 10

Приложение 1. Размещение элементов сетей ТВ, ТФ, ПВ, СОВ и АСУЭ в УЭРМ... 10

Приложение 2. Примерный порядок разработки и внедрения в массовое строительство новых технических средств и систем.. 11

Приложение 3. Перечень нормативно-технических документов использованных при разработке инструкции. 13

1. ВВЕДЕНИЕ

Действующие в настоящее время ВСН 60-89 «Устройства связи, сигнализации и диспетчеризации инженерного оборудования жилых и общественных зданий», практически не учитывают возможности применения новых систем связи, в т.ч. информационных, автоматизированного учета потребления энергоресурсов и воды. Требуют упорядочения и соответствующей регламентации многообразные решения по размещению оборудования указанных систем на крышах и фасадах зданий.

В настоящей Инструкции приводятся положения, учитывающие специфику применения новых систем, не предусмотренных в ВСН 60-89, необходимых для оснащения строящихся современных жилых домов и общественных зданий массового строительства, а также существующих зданий и сооружений.

Требования настоящей инструкции не распространяются на проектно-сметную документацию, разработка которой завершается в первом полугодии 2001 года.

2. ОБЩИЕ ТРЕБОВАНИЯ

2.1. Настоящая инструкция распространяется на проектирование систем связи, информатизации и диспетчеризации инженерного оборудования вновь строящихся, реконструируемых и модернизируемых жилых и общественных зданий массового строительства (жилые здания, школы и детские дошкольные учреждения), в том числе и в сложившейся застройке в г. Москве, независимо от форм их собственности.

2.2. Положения настоящей инструкции не распространяются на проектирование ведомственных систем связи, информатизации и диспетчеризации инженерного оборудования.

2.3. При разработке проектной документации кроме требований настоящей «Инструкции» необходимо руководствоваться действующими федеральными и территориальными нормативными документами по проектированию систем связи, информатизации и диспетчеризации, а также «Правилами устройства электроустановок» (ПУЭ).

2.4. Оборудование и материалы, предусматриваемые в проектах, следует применять, как правило, отечественного производства, выпускаемые серийно и имеющие необходимые сертификаты.

Нестандартизированное оборудование и изделия допускается предусматривать в проектах только по согласованию с заказчиками и эксплуатирующими организациями. При отсутствии отечественных аналогов допускается применение сертифицированного оборудования и материалов зарубежного производства по согласованию с заказчиками.

2.5. В инструкции приводятся требования по проектированию следующих сетей и систем связи, информатизации и диспетчеризации, а также элементов других инженерных систем:

- распределительная сеть городской телефонной связи (ТФ);

- сеть городской радиотрансляции (проводного вещания) - (ПВ);

- сеть кабельного телевидения (ТВ);

- система охраны входов (СОВ);

- комплексная сеть связи и сигнализации;

- наружные технические средства связи, информатизации и диспетчеризации.

- *автоматизированная система учета энергопотребления (АСУЭ);

- *автоматизированная система управления и диспетчеризации (АСУД) инженерным оборудованием (исключая внутриквартальные коллекторы).

____________

* - требования к АСУЭ и АСУД будут представлены в выпуске 2.

2.6. В разрабатываемых проектах должны быть обеспечены:

- прогрессивность технических решений;

- экономия энергетических, трудовых и материальных ресурсов;

- надежность работы систем;

- удобство и безопасность их обслуживания.

2.7. В соответствии с техническими условиями эксплуатирующих организаций на 1-м этаже жилого дома следует предусматривать помещения для головных станций (ГС) и технических центров (ТЦ) кабельного телевидения, звуковых трансформаторных подстанций (ЗТП) и место для установки телефонных распределительных шкафов (ШРП). Допускается установка оборудования системы кабельного телевидения на чердаках зданий в специально выделенных помещениях. Конструкции дверей и окон в этих помещениях должны обеспечивать сохранность устанавливаемого в них оборудования.

2.8. Помещения ГС, ТЦ и ЗТП, а также место, где устанавливается ШРП, не следует выбирать под санузлами, ванными комнатами, душевыми и другими помещениями, связанными с мокрыми технологическими процессами, кроме случаев, когда приняты специальные меры по надежной гидроизоляции, исключающие попадание влаги в эти помещения или в то место, где установлен ШРП.

2.9. Оборудование связи, АСУЭ, диспетчеризации, телевидения следует размещать, как правило, в помещении электрощитовой жилого дома.

При совместном размещении в электрощитовой оборудования систем связи, диспетчеризации и вводно-распределительных устройств все шкафы и оборудование должны иметь степень защиты не ниже I Р31.

2.10. В этажных коридорах следует предусматривать место для размещения устройств этажных распределительных модульных (УЭРМ), конструкция которых должна исключить несанкционированный доступ к аппаратуре, устанавливаемой внутри них. Степень защиты УЭРМ должна быть не менее I Р31.

При этом следует размещать в самостоятельных запирающихся отсеках УЭРМ линейные элементы сетей:

- телефонной связи;

- кабельного телевидения;

- радиотрансляции и домофона;

- системы охраны входов;

- диспетчеризации и учета энергоресурсов.

2.11. Каналы, ниши, закладные детали для устройства электропроводок, плинтуса и наличники с каналами для различных сетей, а также трубы, замоноличенные в строительные конструкции при их изготовлении, должны предусматриваться в архитектурно-строительных чертежах, проектах и чертежах строительных изделий по заданиям, разработанным проектировщиками слаботочной части проекта.

2.12. Прокладка линий связи слаботочных сетей между отдельными зданиями должна выполняться:

- в кабельной канализации или коллекторах;

- воздушно-стоечным способом.

2.13. Ввод кабелей сетей телефонной связи, кабельного телевидения, информатизации и диспетчеризации инженерного оборудования в жилые и общественные здания должен быть, как правило, подземным. Вводы труб в технические подполья и подвалы должны быть герметизированы.

2.14. Устройство воздушных кабельных вводов в жилые и общественные здания допускается в обоснованных случаях по согласованию с эксплуатирующими организациями.

2.15. Вводные стойки и вводные трубы на кровлях зданий следует устанавливать таким образом, чтобы обеспечивался вывод кабелей и проводов из них в места, доступные для обслуживающего персонала.

2.16. Прокладку кабелей сетей связи (кроме кабелей сети городской радиотрансляции), информатизации и диспетчеризации инженерного оборудования в техподпольях и подвалах рекомендуется предусматривать на кабельных лотках, при этом лотки для указанных сетей следует прокладывать, как правило, под лотками для прокладки электрических кабелей. Прокладку в техподполье неэкранированных кабелей сети городской радиотрансляции следует предусматривать в стальных трубах.

Прокладку телевизионных кабелей на отдельных участках вне лотков в техподполье рекомендуется предусматривать в ПВХ трубах.

2.17. Верхний ряд кабельных лотков следует располагать так, чтобы расстояние в свету между лотками связи и перекрытием или лотками силовых кабелей было не менее 150 мм. При этом полезная длина полки для установки лотков должна быть не более 600 мм.

2.18. На одном лотке разрешается совместная прокладка проводов и кабелей сетей телефонной связи, кабельного телевидения, системы охраны входов и диспетчеризации. Совместно с указанными кабелями разрешается прокладка кабелей охранной и пожарной сигнализации.

2.19. Кабели и провода на лотках допускается прокладывать пучками и многослойно при соблюдении следующих условий:

наружный диаметр пучка кабелей или проводов должен быть не более 100 мм;

высота слоев на одном лотке не должна превышать 100 мм;

- на основных направлениях кабельных трасс следует предусматривать запас емкости лотка не менее 20 % для возможной прокладки дополнительных кабелей.

2.20. Стояки и магистральные участки сетей связи, информатизации и диспетчеризации следует, как правило, прокладывать в пределах лестнично-лифтовых узлов, в коридорах, чердаках, техподпольях, технических этажах и других помещениях, доступных для обслуживающего персонала в любое время суток.

2.21. Коэффициент заполнения труб и каналов строительных конструкций проводами и кабелями, прокладываемыми в них, не должен, как правило, превышать 0,6.

2.22. Кабели и провода ТФ в стояках для сетей связи в жилых зданиях следует прокладывать в отдельной трубе или канале УЭРМ. Как исключение, допускается совместная прокладка сетей ТФ с сетью СОВ.

Сеть ПВ допускается прокладывать совместно с сетью ТВ.

2.23. Ответвления от стояка сетей ТФ, ПВ и ДФ, ТВ, АСУЭ должны производиться, как правило, в самостоятельных ячейках (для каждого вида сетей) УЭРМ, запирающихся на ключ.

2.24. Прокладку абонентских сетей ТФ, ТВ и ДФ от УЭРМ до квартиры следует предусматривать в электротехнических коробах, плинтусах или каналах строительных конструкций; при этом количество каналов в коробах и плинтусах должно быть не менее 2-х. Все сети в квартиры должны прокладываться с учетом обеспечения механической защиты проводов и кабелей и исключения возможности несанкционированного доступа к ним.

Допускается прокладка этих сетей в трубах в подготовке пола.

Указания по прокладке сети ПВ даны в разделе 4 «Инструкции».

2.25. В местах, где возможны нарушения исправности проводки, кабели и провода должны быть защищены от механических повреждений металлическими профилями, коробами или проложены в стальных трубах, либо в металлорукавах.

2.26. В электротехнических коробах и плинтусах разрешается прокладка сетей связи, информатизации, диспетчеризации и электропроводки напряжением не более 380/220 В.

При этом провода и кабели слаботочных сетей должны быть отделены от электропроводки сплошной перегородкой или прокладываться в отдельных отсеках.

В целях уменьшения взаимного мешающего влияния различных сетей на нормальную работу друг друга в случае их параллельного прохождения на протяженных участках (более 7 м) рекомендуется осуществлять прокладку этих сетей одним из следующих способов:

1) в стальных трубах;

2) экранированными кабелями;

3) проводами со скрученными жилами (т.н. «витой парой»);

4) в металлических коробах с разделительными перегородками.

2.27. Провода и кабели, прокладываемые открыто, должны быть защищены от механических повреждений до высоты 2,5 м от пола помещений, перекрытия чердаков и от уровня земли (при прокладке по наружной стене здания).

2.28. Все металлические части шкафов, кроссов, пультов, каркасы и др. металлоконструкции, на которых установлено электрооборудование различных сетей напряжением свыше 42 В переменного тока, должны быть занулены путем соединения с нулевым защитным проводом электрической сети напряжением 380/220 В согласно ПУЭ.

2.29. Рабочее заземление установок систем связи, информатизации и диспетчеризации следует выполнять согласно техническим требованиям на это оборудование.

2.30. Величина сопротивления заземления оборудования систем связи, информатизации и диспетчеризации должна соответствовать ГОСТ 464-79* (Л2).

2.31. Все трубостойки, радиостойки, металлические кронштейны с изоляторами, антенно-мачтовые сооружения ТВ и АСУЭ, тросы воздушно-кабельных вводов должны присоединяться к системе молниезащиты зданий и сооружений согласно требованиям РД 34.21.122-87 (Л3)

2.32. Для устройства молниезащиты зданий следует, как правило, использовать металлические каркасы строительных конструкций фундаментов зданий (плиты, колонны, ростверки и т.д.). Опуск токоотвода молниезащиты к очагу заземления в зданиях с лифтами рекомендуется осуществлять по стене внутри лифтовой шахты.

2.33. На зданиях, где отсутствует возможность использования строительных конструкций в качестве очага молниезащиты, заземление радиостоек и др. металлических конструкций, размещаемых на кровле, следует осуществлять путем устройства отдельного контура заземления. Молниезащитный провод к очагу заземления в этом случае прокладывается по дворовому фасаду в строительных швах или по стене на специальных штырях, забиваемых или пристреливаемых к стене.

3. СЕТЬ ГОРОДСКОЙ ТЕЛЕФОННОЙ СВЯЗИ

3.1. Присоединение телефонных распределительных сетей (ТФ) жилых и общественных зданий к МГТС следует осуществлять в соответствии с техническими условиями, выдаваемыми телефонными узлами и узлами связи.

3.2. Емкость кабельного ввода при разработке проектов жилых домов II категории по МГСН 3.01-96 (Л4) следует определять из расчета возможности установки одного телефонного номера в каждой квартире, а для домов I категории - в соответствии с заданием на проектирование. При привязке типовых и разработке индивидуальных проектов емкость кабеля распределительной сети определяется количеством квартир с учетом эксплуатационного запаса 10-20 %.

При этом рекомендуется загрузку коробок распределительной сети осуществлять следующим образом:

- при размещении на этаже 4-х квартир - на два этажа с установкой коробки на нижнем этаже;

- при размещении на этаже 3-х квартир - на три этажа с установкой коробки на среднем этаже;

- при размещении на этаже 2-х квартир - на четыре этажа с установкой коробки на втором этаже снизу.

В целях уменьшения емкости вводимого кабеля (кабелей) допускается загрузка отдельных коробок (но не более 2-х) на полную емкость, при этом общий запас в стояке должен быть не менее 10 %.

При разработке типовых и индивидуальных проектов жилых домов с нежилыми первыми этажами без конкретной технологии следует предусматривать закладные устройства по подвалу дома с выходом на 1-ый этаж, а также резерв в распределительной сети примерно из расчета один телефон на 15-20 м2 выделенной площади.

3.3. Телефонные распределительные коробки следует, устанавливать в самостоятельных запирающихся отсеках УЭРМ, исключающих возможность несанкционированного доступа к сети ТФ.

3.4. Телефонные распределительные сети внутри зданий следует прокладывать:

- в местах, недоступных для неквалифицированного персонала (техподполья, технические этажи и т.п.), открыто на лотках или по строительным конструкциям;

- в местах, доступных для неквалифицированного персонала только в каналах строительных конструкций, коробах и трубах.

3.5. Телефонную абонентскую сеть внутри квартир, служебных кабинетов общественных зданий допускается прокладывать открыто по строительным конструкциям (по стенам, плинтусам, наличникам и т.д.).

3.6. Емкость кабелей ТФ в общественных зданиях определяется заданием на проектирование или по действующим нормам на проектирование конкретных зданий.

3.7. Для телефонных распределительных сетей жилых и общественных зданий следует использовать кабели с гидрофобным заполнением с минимальными диаметрами токопроводящих жил с учетом обеспечения норм электрических параметров абонентских линий.

В типовых проектах зданий следует применять кабели с диаметром жил 0,4; 0,5 мм и провода с диаметром жил 0,4 и 0,5 мм.

3.8. Устройство воздушных телефонных вводов в чердачное помещение, подземных вводов кабелей в подвалы и на стены зданий, а также прокладку кабелей и проводов по внутренним стенам, следует выполнять в соответствии с «Руководством по строительству линейных сооружений местных сетей связи». Минсвязь Российской Федерации (Л6).

3.9. ШРП должны устанавливаться на 1-ом этаже зданий в удобных и доступных для обслуживания помещениях (помещение дежурного подъезда, колясочные, коридоры и т.д.) с соблюдением требований п. 2.8. При этом необходимо также учитывать следующее:

- ШРП запрещается устанавливать во входном тамбуре и под лестничной клеткой. Установка во входном тамбуре или под лестничной клеткой допускается, как исключение, только в реконструируемых зданиях, где нет вспомогательных помещений;

- ШРП необходимо устанавливать в месте, имеющем естественное и искусственное освещение, соответствующее требованиям МГСН 2.06-99 (Л5);

- при размещении ШРП вне специальных помещений, где возможно перемещение людей или грузов, например, в коридорах, холлах и т.п., ШРП должен размещаться таким образом, чтобы его двери могли открываться не менее чем на 180°;

- ШРП, как правило, не следует располагать под трубопроводами систем водоснабжения и отопления.

Допускается размещение ШРП под трубопроводами только в тех случаях, когда непосредственно над ШРП отсутствуют задвижки, фланцы, вентили, ревизии и т.п.

Допускается установка ШРП с полным или частным утапливанием его в толщу стены.

3.10. Для ШРП емкостью 1200 пар на вводе следует предусматривать четыре асбоцементные трубы с условным проходом 100 мм, емкостью 600 пар - три трубы, емкостью 300 пар - две трубы.

3.11. Ввод кабелей в ШРП осуществляется в соответствии с «Руководством по строительству линейных сооружений местных сетей связи» Минсвязь Российской Федерации (Л6).

3.12. При наличии в проектируемом здании ШРП вывод распределительной сети для этого здания из ШРП следует, как правило, выполнять кабелями емкостью 100 ´ 2. В целях уменьшения количества разветвительных муфт допускается прокладывать в стояки, находящиеся в непосредственной близости от шкафа кабели меньшей емкости.

3.13. Для оборудования линейных пунктов МГТС в жилых и общественных зданиях, в которых могут размещаться устройства специального назначения, следует выделять отдельное помещение, требования к которому указываются в технических условиях, выдаваемых на телефонизацию объекта.

4. СЕТЬ ГОРОДСКОЙ РАДИОТРАНСЛЯЦИИ (ПРОВОДНОГО ВЕЩАНИЯ)

4.1. Сети радиотрансляции жилых и общественных зданий, независимо от формы собственности, необходимо подключать к городской сети на основании технических условий, выдаваемых Федеральным унитарным государственным предприятием «Московская городская радиотрансляционная сеть» (ФУГП МГРС).

4.2. В типовых проектах зданий ввод сети радиотрансляции следует, как правило, выполнять от воздушно-стоечной линии.

Если в выданных технических условиях предусматривается устройство кабельного ввода, изменение технических решений и корректировка схемы распределительной сети осуществляется при привязке типового проекта. При этом кабель в техподполье до стояков следует прокладывать в отдельной стальной трубе или предусматривать экранированный кабель.

4.3. Прокладка радиотрансляционной сети внутри здания должна осуществляться от ввода в здание до УЭРМ в каналах строительных конструкций или коробах (трубах), проложенных открыто.

От ограничительных коробок в УЭРМ до квартир сеть должна, как правило, прокладываться в коробах, каналах или трубах, замоноличенных в подготовке пола.

4.4. Ограничительные коробки должны размещаться в самостоятельных отсеках УЭРМ, исключающих несанкционированный доступ к ним.

4.5. Радиотрансляционную сеть внутри квартир, а также внутри служебных помещений общественных зданий, следует выполнять, как правило, скрыто в швах (стыках) панелей, в замоноличенных в подготовке пола или перекрытиях трубах (в монолитных домах).

4.6. При устройстве воздушных вводов и установке стоечных опор на жилых домах, независимо от формы собственности, следует руководствоваться ОСТН-600-93 (Л7), «Правилами строительства и ремонта воздушных линий связи и радиотрансляционных сетей» (Л8).

Места установки вводных стоек на кровле должны выбираться так, чтобы провода, а также оттяжки не затрудняли доступ к расположенным на кровле инженерному оборудованию и строительным конструкциям, требующим периодического обслуживания.

4.7. В жилых домах с мансардной кровлей при отсутствии возможности установки гильзы для радиостойки на какой-либо из секций дома допускается радиофикацию этой секции предусматривать от абонентского трансформатора, установленного на радиостойке соседней секции с прокладкой проводов по чердаку.

При невозможности установки радиостойки на кровле машинного помещения лифтов, например, вследствие ее архитектурно-художественного завершения допускается замена радиостойки на специальный кронштейн, к которому крепится траверса с изоляторами для устройства ввода сети радиотрансляции. При этом конструкция кронштейна должна предусматривать возможность установки абонентского трансформатора.

4.8. Нагрузку сети радиотрансляции следует принимать:

- для жилых зданий - из расчета один абонентский громкоговоритель на квартиру;

- для общежитий - из количества устанавливаемых абонентских громкоговорителей или наушников. При этом количество наушников пересчитывается в количестве абонентских громкоговорителей, исходя из потребляемой мощности (из расчета 0,15 Вт на один громкоговоритель.

4.9. В жилых домах радиорозетки должны предусматриваться на кухне и в смежной с кухней комнате вне зависимости от количества комнат в квартире.

В общественных зданиях места установки радиорозеток определяются в соответствии с действующими нормами на данный тип зданий или заданием на проектирование.

4.10. Радиорозетки устанавливаются не далее 1,0 м от электрической розетки 220 В для обеспечения возможности подключения 3х программных громкоговорителей.

4.11. Провода от ограничительной коробки к радиорозеткам должны подключаться безразрывным способом.

4.12. Диаметр стальных жил проводов ПВ внутри помещений при скрытой проводке должен быть не менее 1,2 мм, а при открытой проводке - 0,6 мм.

4.13. Проектирование в жилых и общественных зданиях собственных ведомственных усилительных станций проводного вещания (радиоузлов), предназначенных для трансляции радиовещательных программ и оповещения населения, должно производиться с соблюдением технических правил и нормативных документов, действующих на станциях радиотрансляционных узлов Минсвязи Российской Федерации.

Ведомственные (локальные) сети вещания и оповещения проектируются автономно, при этом использование линейно-абонентских сооружений проводного вещания предприятий связи запрещается.

5. СЕТЬ СИСТЕМЫ ГОРОДСКОГО КАБЕЛЬНОГО ТЕЛЕВИДЕНИЯ

5.1. Требования настоящего раздела «Инструкции» распространяются на распределительные сети системы кабельного телевидения за исключением широкополосных интерактивных систем с использованием волоконно-оптических линий связи (ВОЛС) в части размещения и электропитания оборудования, прокладки кабелей внутри зданий и обеспечения мер по сохранности оборудования.

Кроме выполнения требований настоящего раздела «Инструкции» необходимо руководствоваться действующими нормативными документами, правилами и распоряжениями Главгоссвязьнадзора в части сертификации применяемого оборудования и материалов.

5.2. Проекты подключения жилых и общественных зданий к городской сети кабельного телевидения выполняются в соответствии с техническими условиями, выдаваемыми ГАО «Мостелеком».

5.3. Для всех участков сети кабельного телевидения следует применять радиочастотные коаксиальные кабели с волновым сопротивлением 75 см.

Основные электрические параметры сетей кабельного телевидения должны соответствовать ГОСТ 28324-89 (Л9).

5.4. Приемные телевизионные антенны следует размещать, как правило, на кровлях зданий с учетом обеспечения прямой видимости передающих антенн и, по возможности в геометрическом центре проектируемой системы.

5.5. Типы антенных опор следует определять согласно РП.6.029-1-87 (Л10).

5.6. Сборные конструкции крепления мачт следует предусматривать только на зданиях с плоскими кровлями. На скатных кровлях антенные опоры необходимо устанавливать стационарно по согласованию с ГАО «Мостелеком». При принятии таких решений в архитектурно-строительной части проекта необходимо предусматривать конструкции для крепления и обслуживания антенных опор.

5.7. При установке на кровле зданий сборных конструкций крепления мачт в проекте необходимо проверять расчетом конструкции перекрытий на дополнительную нагрузку и обеспечивать сохранность гидроизоляции кровли.

5.8. Установку антенных опор необходимо предусматривать с учетом прокладки на кровле здания других сетей, в том числе и фидеров проводного вещания с напряжением 960 В.

5.9. Если антенная опора с комплектом установленных антенн при демонтаже или ремонте опускается на кровлю, где проходят кабели или провода других сетей, то расстояние от ее основания до этих проводов и кабелей должно быть больше длины опоры с установленными антеннами.

5.10. Оттяжки антенных опор не должны проходить над проводами любого назначения. Антенные полотна не должны выступать за пределы кровли здания при опускании антенной опоры.

5.11.Все металлические конструкции антенных опор необходимо присоединять к молниезащитному заземлению, что должно быть отражено в архитектурно-строительной части проекта.

5.12. Оборудование головных станций стоечного и шкафного типов следует размещать, как правило, на 1-ом этаже в специальных помещениях. Допускается по согласованию с ГАО «Мостелеком» размещение оборудования в электрощитовой жилого дома, а также на верхних технических этажах или на чердаках при выполнении требований п.п. 2.7-2.9.

Требования к помещениям и установке оборудования оговариваются в техническом задании, прилагаемом к техническим условиям, выдаваемым ГАО «Мостелеком».

Помещения головных станций должны быть оборудованы охранно-пожарной сигнализацией с выводом сигнала тревоги на пульт объединенной диспетчерской службы (ОДС).

5.13. Стоечное оборудование ТВ должно размещаться таким образом, чтобы были обеспечены эксплуатационные проходы не менее 800 мм. Освещенность стоечного оборудования должна соответствовать МГСН 2.06-99 (Л5).

5.14. Оборудование головной станции ТВ настенного исполнения следует устанавливать в соответствии с указаниями по установке и монтажу завода-изготовителя. При этом расстояния от оборудования до пола и потолка должны быть не менее 200 мм.

5.15. Дополнительные устройства (фильтры канальные, аттенюаторы, устройства ввода дистанционного питания и т.п.) следует устанавливать на стене в непосредственной близости от усилительного оборудования.

5.16. Антенные усилители рекомендуется устанавливать в металлическом шкафу с запорным устройством на технических этажах, чердаках или лестничных клетках верхних этажей.

5.17. Магистральные и домовые усилители следует устанавливать в помещениях головных станций и электрощитовых.

В общественных зданиях допускается предусматривать установку усилителей в служебных и технических помещениях с соблюдением мер по обеспечению сохранности оборудования ТВ.

5.18. При необходимости установки домовых усилителей на различных этажах многоэтажных зданий их следует устанавливать в металлических шкафах с запорным устройством в непосредственной близости от стояка под потолком, как правило, на высоте не менее 2 м от низа шкафа до пола.

5.19. Прокладку кабелей городской сети кабельного телевидения на всех участках (кабели снижения от антенн, в стояках, по стенам в помещениях, вводы в техподполье и т.д.) следует предусматривать в соответствии с РП.6.029-1-87 (Л10).

5.20. Устройство воздушных кабельных вводов допускается в обоснованных случаях по согласованию с ГАО «Мостелеком».

В этом случае на кровле здания необходимо предусматривать специальные трубостойки или закладные устройства для подвески телевизионного кабеля.

Стойки следует располагать так, чтобы к ним был обеспечен удобный и безопасный доступ. При этом расстояние по горизонтали от кабеля до выступающих частей здания должно быть не менее 0,8 м и от подвешиваемого кабеля до кровли в месте прохода не менее 1,5 м.

5.21. При проектировании домовой распределительной сети следует предусматривать на абонентских разветвителях один отвод ТВ на каждую квартиру.

6. СИСТЕМА ОХРАНЫ ВХОДОВ

6.1. Требования настоящего раздела Инструкции распространяются на системы охраны входов (СОВ), организуемые в жилых и общественных зданиях с использованием домофонов и других запирающих устройств.

Необходимость установки СОВ в общественных зданиях определяется заданием на проектирование.

6.2. СОВ жилого дома должна обеспечивать содержание входных дверей в подъезде дома закрытыми на замок с его дистанционным управлением из квартир, из помещения дежурного в подъезде и из диспетчерского пункта объединенной диспетчерской службы (ОДС), а также прямую связь из подъезда с квартирами и диспетчером ОДС.

6.3. При наличии в подъездах жилых домов помещения дежурного (консьержки), СОВ должна обеспечивать связь дежурного со входом в подъезд, с квартирами и диспетчером ОДС.

6.4. При разработке типовых и индивидуальных проектов жилых домов объем работ по оснащению подъездов домофонной связью предусматривается с учетом прокладки сети в стояках, абонентской проводки и установки квартирных переговорных устройств.

6.5 Блоки вызова домофонов, как правило, следует размещать на наружных металлических дверях, причем на двупольных дверях блок вызова следует устанавливать на малой створке двери на высоте 1,3-1,5 м от пола.

Допускается в отдельных случаях (при других типах дверей) размещать блок вызова в нише наружной стены дома в непосредственной близости от входной двери.

6.6. Блоки коммутации и блоки питания домофонов следует, как правило, размещать в помещении дежурного. При отсутствии помещения дежурного допускается их размещение в вестибюле, холле 1-го этажа или в коридоре 2-го этажа на стене в металлическом шкафу с запорным устройством. Блоки питания домофонов, электрозамков должны быть запитаны, как правило, от АВР при его наличии.

6.7. Адаптеры домофонов следует располагать в электрощитовой жилого дома в непосредственной близости от аппаратуры ОДС.

6.8. Прокладка кабелей и проводов СОВ между отдельными блоками системы осуществляется в каналах и отверстиях стен, в трубах или электротехнических коробах. Вертикальную прокладку сети домофонной связи следует выполнять в стояках для сетей связи и сигнализации. Установка этажных коммутаторов СОВ должна осуществляться в специальном отсеке (совместно с ограничительными коробками городской радиотрансляции) УЭРМ.

6.9. Ввод проводов домофонной сети в квартиры разрешается осуществлять в общих каналах с телефонными сетями. Внутриквартирная проводка осуществляется аналогично телефонной (см. раздел 3). Квартирные переговорные устройства (КПУ) рекомендуется устанавливать на стене рядом с входной дверью на высоте от 1,3 до 1,5 м от пола.

Допускается размещение КПУ в иных местах внутри квартиры в соответствии с заданием на проектирование.

6.10. Электромагнитный замок или защелка с дистанционным управлением должны иметь возможность отпирания:

- из квартиры;

- из диспетчерского пункта ОДС;

- из помещения дежурного в подъезде (с блока консьержа);

- посредством набора специального кода на панели блока вызова;

- механическим либо опто-электронным ключом.

Допускается использование нескольких способов отпирания замка в любой комбинации согласно заданию на проектирование.

6.11. Электромагнитный замок должен обеспечивать возможность беспрепятственного открытия двери изнутри помещения, блокировку в открытом состоянии на длительный период во время чрезвычайных ситуаций (пожар, загазованность и т.д.), а также возможность открывания двери с обеих сторон при пропадании напряжения питания замка. Блокировка замка в закрытом состоянии не допускается.

6.12. Напряжение питания электрозамка, тягового электромагнита и других элементов домофона, устанавливаемых на входных дверях, не должно быть больше 50В переменного тока и 110 В постоянного тока.

6.13. Металлические части блоков питания домофонов следует заземлять согласно ПУЭ (Л11).

7. КОМПЛЕКСНАЯ СЕТЬ СВЯЗИ И СИГНАЛИЗАЦИИ

7.1. Комплексные сети связи и сигнализации следует предусматривать, как правило, в общественных зданиях в целях экономии кабельной продукции, распределительных устройств и для удобства эксплуатации различных сетей.

7.2. Линии связи и сигнализации следует совмещать в общих кабелях и распределительных устройствах комплексной сети независимо от функционального назначения.

7.3. При проектировании комплексной сети следует руководствоваться правилами и нормами, предъявляемыми к сети, имеющей наиболее жесткие параметры.

7.4. Основанием для отказа от совместной прокладки кабелей и проводов, а также использования линий различного назначения в общих кабелях следует считать:

- наличие взаимомешающих влияний одной линии на другую, превышающих установленные нормы и повышенную опасность поражения обслуживающего персонала или абонентов сетей связи и сигнализации током повышенного напряжения, атмосферными разрядами или вследствие индуктивного либо емкостного влияния соседних линий;

- возможность акустических ударов или других вредных воздействий на персонал;

- повышенную вероятность возникновения ложных сигналов при эксплуатации и ремонте различных линейных устройств на соседних линиях в общих кабелях.

7.5. Разрешается объединение в общих кабелях линий местной телефонной сети, линий домофонной связи, пожарной сигнализации, охранной сигнализации и диспетчерской связи.

7.6. Использование в качестве комплексной сети кабелей городской телефонной связи не допускается. Включение линий городской телефонной связи в комплексную сеть должно быть согласовано с местным телефонным узлом.

7.7. Не допускается использование в общих кабелях комплексной сети жил для передачи проводного вещания и других систем, использующих каналы звуковой частоты с уровнем передачи сигнала выше нормативов, установленных Минсвязи Российской Федерации.

7.8. Концы жил кабелей комплексной сети, а также клеммы в ответвительных, соединительных и распределительных коробках, боксах, плинтах и других устройствах, используемые для различных сетей, должны иметь четкую окраску или бирки с указанием назначения сетей.

7.9. Соединительные контакты или клеммы сетей, случайное замыкание или обрыв которых может вызвать ложное срабатывание или передачу ложного сигнала автоматическим устройствам, следует оборудовать дополнительными защитными приспособлениями, например, крышками с винтом, предупреждающими случайные замыкания или обрывы. Рекомендуется пломбирование клемм, предназначенных для подключения шлейфов охранной сигнализации.

8. НАРУЖНЫЕ ТЕХНИЧЕСКИЕ СРЕДСТВА СВЯЗИ, ИНФОРМАТИЗАЦИИ И ДИСПЕТЧЕРИЗАЦИИ

8.1. К наружным техническим средствам относятся стойки для подвески сетей диспетчеризации, радиотрансляции, кабельного телевидения и телефонной сети, а также индивидуальные и коллективные телеантенны, радиоантенны, антенны АСУЭ, сирены системы оповещения и т.п.

8.2. Установка индивидуальных и коллективных наружных технических средств, не предусмотренных проектом, должна производиться в соответствии с распоряжением Мэра Москвы от 11.04 2000 г № 378-РМ (Л12).

8.3. Подключение индивидуальных наружных технических средств к сетям должно выполняться по проекту, выполненному организацией, имеющей лицензию на данный вид деятельности.

8.4. Прокладка сетей связи, информатизации и диспетчеризации к наружным техническим средствам должна выполняться в соответствии с требованиями настоящей «Инструкции» для соответствующего вида сетей.

8.5. Прокладку указанных сетей по фасадам зданий рекомендуется выполнять, как правило, скрыто в штрабах, углублениях и т.п.

Допускается их открытая прокладка по фасадам зданий по согласованию с органами архитектурного надзора.

8.6. По кровле зданий сети связи, информатизации и диспетчеризации должны прокладываться, как правило, в стальных трубах или металлорукавах.

Приложение 1
Обязательное

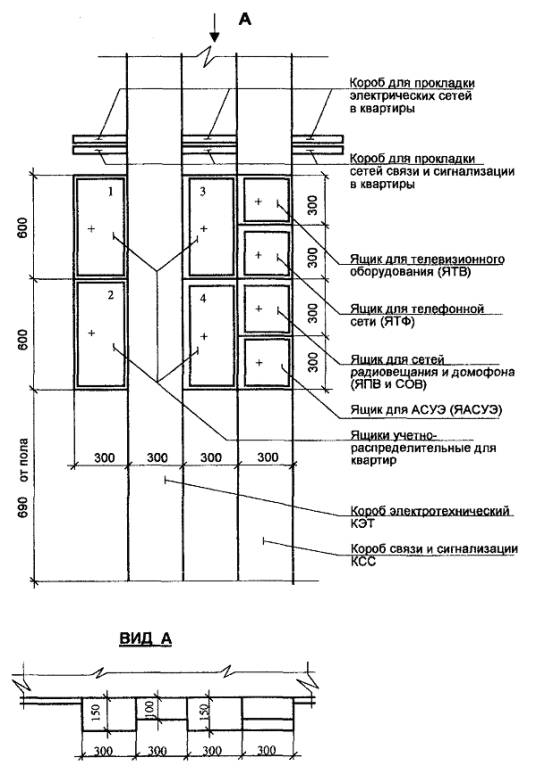

Размещение элементов сетей ТВ, ТФ, ПВ, СОВ и АСУЭ в УЭРМ

Приложение 2
Рекомендуемое

Примерный порядок разработки и внедрения в массовое строительство новых технических средств и систем

1. При проектировании систем связи, информатизации и диспетчеризации для массового строительства необходимо, как правило, применять серийно освоенную сертифицированную продукцию (оборудование, конструкции, материалы) в основном отечественного производства.

2. Порядок разработки и освоения серийного производства продукции в общем случае должен включать в себя следующие этапы:

2.1. Разработка, согласование и утверждение технического задания.

2.2. Разработка, согласование и утверждение технической документации.

2.3. Изготовление, испытание и приемка опытных образцов продукции.

2.4. Изготовление и применение в экспериментальном строительстве опытной партии продукции.

2.5. Приемка результатов разработки и опытного применения продукции, утверждение документации для серийного производства.

2.6. Подготовка и освоение серийного производства продукции.

2.7. Включение в Московский территориальный строительный каталог (МТСК).

3. Разработка технического задания:

3.1. Техническое задание является исходным документом для разработки продукции и должно устанавливать технико-экономические требования к уровню предельной цены, а также определять содержание работ участников разработки продукции.

3.2. Техническое задание разрабатывает разработчик продукции и согласовывает с основным потребителем, изготовителем продукции и с органами государственного надзора в зависимости от вида продукции. Утверждает техническое задание Заказчик.

3.3. Техническое задание разрабатывают на основе результатов выполненных научно-исследовательских и экспериментальных работ, анализа передовых достижений отечественной и зарубежной техники с учетом тенденций ее развития, изучения патентной документации, а также на основе исходных требований Заказчика.

Полный объем требований к разработке технического задания для строительных конструкций, материалов установлен ГОСТ 15.901-91, для продукции производственно-технического назначения - ГОСТ 15.001-88.

4. Разработка технической документации.

4.1. В состав технической документации в общем случае должны входить рабочие чертежи и технические условия.

4.2. Рабочие чертежи на строительные конструкции, материалы разрабатываются в соответствии с требованиями стандартов СПДС и на продукцию производственно-технического назначения в соответствии с требованиями стандартов ЕСКД.

При необходимости, если это установлено договором или техническим заданием, перед разработкой рабочих чертежей разрабатывают технические решения.

4.3. Технические условия разрабатывает Разработчик продукции или специализированные организации или завод-изготовитель продукции.

Согласовывает технические условия основной потребитель, утверждает - предприятие-изготовитель продукции.

Регистрируют технические условия в органах Госстандарта РФ.

Остальные требования к разработке, согласованию, утверждению и регистрации технических условий по ГОСТ 2.114-95.

5. Изготовление, испытание и приемка опытных образцов (партии) продукции.

5.1. Необходимость изготовления опытных образцов определяется техническим заданием и технической документацией.

5.2. Опытные образцы подвергают испытаниям на соответствие требованиям технической документации по программам и методикам на данный вид продукции.

5.3. Оценку результатов разработки и выдачу рекомендаций на серийное производство осуществляет приемочная (межведомственная) комиссия, которая формируется и утверждается Заказчиком.

5.4. По результатам испытаний приемочная комиссия составляет акт с рекомендациями, как правило, об изготовлении и применении в экспериментальном строительстве опытной партии продукции или о постановке продукции на серийное производство, или ее доработке, или о прекращении дальнейших работ.

Акт утверждается председателем комиссии.

6. Изготовление и применение в экспериментальном строительстве опытной партии продукции.

6.1. Утвержденный акт приемки опытных образцов, с рекомендациями об изготовлении и применении в экспериментальном строительстве опытной партии, является основанием для организации производства продукции и ее применения в строительстве экспериментального объекта.

6.2. По результатам применения опытной партии в строительстве составляется отчет, который представляется приемочной (межведомственной) комиссии, назначенной в соответствии с п. 5.3.

7. Приемка результатов разработки и опытного применения продукции, утверждение документации для серийного производства.

7.1. Приемочная (межведомственная) комиссия на основании рассмотрения результатов опытного применения продукции в строительстве и результатов испытания опытных образцов составляет акт приемки опытной партии продукции, прошедшей применение в строительстве, в котором в зависимости от результатов выдается рекомендация о постановке продукции на серийное производство или о ее доработке, или о прекращении дальнейших работ.

8. Подготовка и освоение серийного производства продукции.

8.1. Утвержденный акт приемки опытных образцов продукции или опытной партии, прошедшей применение в строительстве, с рекомендациями о постановке продукции на серийное производство является основанием организации серийного производства продукции.

8.2. По завершению подготовки производства для серийного выпуска продукции проводятся квалификационные испытания.

8.3. При положительных результатах квалификационных испытаний продукции считается серийно освоенной и может предъявляться к сертификации.

Перечень продукции, подлежащей обязательной сертификации в области строительства, утверждает Госстрой России.

Перечень продукции, подлежащей сертификации в московском строительстве, утверждает Правительство Москвы.

Перечень продукции, подлежащей сертификации в области пожарной безопасности, утверждает Государственная противопожарная служба МВД России.

Перечень продукции, подлежащей обязательной гигиенической оценке, утверждает Минздрав России.

9. Применение продукции для массового строительства.

9.1. Обязательным условием применения продукции для массового строительства при проектировании является наличие нормативно-технической документации (ГОСТ, ТУ, Техническое свидетельство Госстроя России), а также сертификатов соответствия, пожарной безопасности и гигиенического заключения, если необходимость таких сертификатов и заключений требуется в соответствии с законодательством, а также акт приемки опытных образцов или опытной партии с рекомендациями к серийному выпуску продукции.

9.2. Обязательным условием применения продукции для строительства является включение ее в проектную документацию на конкретный объект строительства.

9.3. Для муниципального строительства в г. Москве должна применяться в первую очередь продукция организаций и предприятий строительного комплекса г. Москвы, на которую в установленном порядке оформлена соответствующая п. 6.1. документация.

Приложение 3
Справочное

Перечень нормативно-технических документов использованных при разработке инструкции

Л1. ВСН 60-89. Устройство связи сигнализации и диспетчеризации инженерного оборудования жилых и общественных зданий. Нормы проектирования.

Л2. ГОСТ 464-79*. Заземления для стационарных установок проводной связи, радиорелейных станций, радиотрансляционных узлов проводного вещания и антенн коллективного приема телевидения. Нормы сопротивления.

Л3. РД 34.21.122-87. Инструкция по устройству молниезащиты зданий и сооружений.

Л4. МГСН 3.01-96. Жилые здания.

Л5. МГСН 2.06-99. Естественное, искусственное и совмещенное освещение.

Л6. Руководство по строительству линейных сооружений местных сетей связи. Минсвязь Российской Федерации.

Л7. ОСТН-600-93. Отраслевые строительно-технологические нормы на монтаж сооружений и устройств связи, радиовещания и телевидения.

Л8. Правила строительства и ремонта воздушных линий связи и радиотрансляционных сетей. Издательство «Связь», 1975 г.

Л9. ГОСТ 28324-89. Сети распределительные приемных систем телевидения и радиовещания.

Л10. РП.6.029-1-87. Методическое руководство по проектированию крупных систем коллективного приема телевидения. Минсвязь СССР.

Л11. Правила устройства электроустановок.

Л12. Распоряжение Мэра Москвы от 11.04.2000 г. № 378-РМ «Положение о едином порядке предпроектной и проектной подготовки строительства в г. Москве».

Дополнение № 1 «Автоматизированные системы коммерческого учета потребления энергоресурсов
(АСКУЭ)»

К ИНСТРУКЦИи
по проектированию систем связи, информатизации и диспетчеризации объектов жилищного строительства

РМ-2798

Выпуск 1

2005

ПРЕДИСЛОВИЕ

1. РАЗРАБОТАНО ОАО «Центральная Метрологическая компания» (Барков Б.В., Косачев А.Б., Кротов М.В.) с участием ГУП «МНИИТЭП» (Кузилин А.В.) и ОАО «Моспроект» (Тереня ДА).

2. ПОДГОТОВЛЕНО к утверждению и изданию Управлением перспективного проектирования, нормативов и координации проектно-изыскательских работ Москомархитектуры.

3. СОГЛАСОВАНО с Мосгосэкспертизой, Департаментом топливно-энергетического хозяйства города Москвы, Региональной энергетической комиссией города Москвы.

4. УТВЕРЖДЕНО и введено в действие приказом Москомархитектуры от 22 ноября 2005 г. № 152

СОДЕРЖАНИЕ

ВВЕДЕНИЕ

ОБЛАСТЬ ПРИМЕНЕНИЯ

1. Общие положения.

2. Требования к первичным измерительным преобразователям и приборам (ПИП).

3. Требования к устройствам съема и передачи данных (УСПД) АСКУЭ.

4. Требования к каналам связи АСКУЭ.

ВВЕДЕНИЕ

Настоящее Дополнение № 1 разработано во исполнение распоряжения Правительства Москвы от 08 апреля 2004 г. № 622-РП «О финансировании мероприятий по созданию системы автоматизированного коммерческого учета производства и распределения энергоресурсов на топливно-энергетических объектах города Москвы» и в соответствии с разделом 17 «Основные технические требования к автоматизированным системам учета, контроля и управления» свода правил по проектированию и строительству «Проектирование и монтаж энергоустановок жилых и общественных зданий» СП 31-110-2003, введенного в действие постановлением Госстроя России от 26.10.2003 г. № 194.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Дополнение № 1 распространяется на проектирование автоматизированных систем коммерческого учета потребления энергоресурсов (АСКУЭ) жилых зданий нового строительства, реконструируемых и модернизируемых, в том числе и в районах со сложившейся застройкой.

1. Общие положения.

1.1. АСКУЭ жилых зданий являются подсистемами общей автоматизированной системы коммерческого учета потребления энергоресурсов в г. Москве.

1.2. АСКУЭ представляет собой автоматизированную систему коммерческого учета энергоресурсов, потребляемых жилым зданием, которая организуется согласно действующих нормативно-правовых документов, регламентирующих порядок коммерческого учета каждого из используемых видов ресурсов. АСКУЭ жилого здания предполагает организацию суммирующего учета потребления жилым зданием электрической энергии, холодной и горячей воды и тепловой энергии, а также раздельный учет этих ресурсов (за исключением тепловой энергии) для каждого из отдельных самостоятельных потребителей (абонентов), включая и поквартирный коммерческий учет.

Квартирный учет расхода тепловой энергии организуется в жилых домах коммерческого строительства и АСКУЭ в таких случаях проектируется по отдельным техническим заданиям.

Суммарный (общедомовой) учет энергоресурсов должен, как правило, осуществляться на вводах соответствующих коммуникаций в жилое здание, а для электроэнергии еще и дополнительно на групповых се­тях абонентов (квартир и других отдельных потребителей).

Для контроля за соблюдением договорных условий электроснабжения между электроснабжающей организацией и абонентом (потребителем) энергии в соответствии с техническими условиями может, кроме суммирующих счетчиков электроэнергии, осуществляться контрольный учет электроэнергии в распределительных и трансформаторных под­станциях (РТП и ТП) на трансформаторах и отходящих линиях 0,4 кВ.

1.3. АСКУЭ жилых зданий включают в себя устройства сбора и передачи данных (УСПД) с первичных измерительных преобразователей (счетчиков), а также линии (каналы) связи от УСПД до диспетчерской.

1.4. Метрологическое обеспечение АСКУЭ должно соответствовать ГОСТ Р 8.596-2002 «ГСИ. Метрологическое обеспечение измерительных систем». АСКУЭ для жилых домов массовой застройки должна соответствовать типу ИС - 1, а для домов повышенной комфортности коммерческого строительства наряду с ИС - 1 допускается соответствие типу ИС - 2.

1.5. Обмен данными между составными частями (элементами) АСКУЭ осуществляется системой обмена данными (СОД), которая представляет собой совокупность каналов связи, предназначенных для передачи коммерческой и служебной информации. Каналы связи могут быть построены на различных линиях связи (проводные, волоконно-оптические (ВОЛС), электросиловые, радиолинии и т.п.).

1.6. Проектирование АСКУЭ следует проводить как правило на базе технических и программных средств отечественных производителей. Производители должны иметь лицензии, выпускать продукцию серийно.

1.7. При отсутствии отечественных разработок требуемого качества допускается применение сертифицированной продукции зарубежного производства. Данная норма касается всего оборудования АСКУЭ.

1.8. Выбор оборудования АСКУЭ, его размещение, схема построения АСКУЭ, а также прокладку линий связи и электропитания следует проектировать руководствуясь СП 31-110-2003, ПУЭ и настоящим дополнением.

1.9. Выбор мест установки всех элементов АСКУЭ следует проводить с учетом максимально возможного исключения несанкционированного доступа и возможности изменения коммерческой информации.

1.10. Оборудование АСКУЭ должно иметь закрытый пломбируемый кожух, с сигнализацией о его вскрытии. Габариты и присоединительные устройства приборов должны позволять их размещение в стандартных этажных электрощитах (УЭРМ и др).

1.11. Оборудование АСКУЭ конструктивно изготовленное внутри закрывающегося кожуха допускается размещать непосредственно в слаботочных отсеках этажных электрощитов. Оборудование АСКУЭ изготовленное без кожуха допускается размещать в запирающихся опломбируемых боксах, находящихся внутри слаботочных отсеков этажных электрощитов. Степень защиты оборудования АСКУЭ должна быть не ниже IP31.

2. Требования к первичным измерительным преобразователям и приборам (ПИП).

Все применяемые в составе АСКУЭ ПИП должны выпускаться серийно, быть внесены в Госреестр средств измерений Российской Федерации, иметь сертификат об утверждении типа и удовлетворять требованиям нормативно-правовой документации регламентирующей учет соответствующего вида ресурса.

3. Требования к устройствам съема и передачи данных (УСПД) АСКУЭ.

3.1. УСПД по своим техническим характеристикам должны удовлетворять требованиям СП 31-110-2003 г. и настоящего дополнения.

3.2. Не допускается объединение оборудования УСПД на аппаратном уровне с оборудованием других систем. Информационный обмен с системами другого назначения (например АСУД) должен осуществляться через стандартный интерфейс (предпочтительно RS-485, RS-232).

3.3. УСПД должно сохранять в энергонезависимой памяти результаты измерений (вычислений) каждого параметра учета. Глубина архива должна составлять не менее полугода. Вся накопленная информация должна сохраняться в течение не менее 18 месяцев.

3.4. УСПД должно обеспечивать передачу всех архивных данных, как по запросу центра, так и перезапись их с домового устройства на автономные носители информации (например USB FLASH, магнитные диски и т.п.) через стандартный разъем, для последующего ввода в сервер коммерческого учета.

3.5. УСПД должно предусматривать самодиагностику в автоматическом режиме, обеспечивающую работоспособность системы с ведением журнала отказов (согласно п.17.4.3.6. СП 31-110-2003).

3.6. При требовании Технических условий на организацию учета электропотребления путем создания отдельных УСПД, допускается устройство нескольких УСПД в доме, с объединением их на информационном уровне в электрощитовых и передачей информации от дома до диспетчерской по единому каналу связи.

4. Требования к каналам связи АСКУЭ.

4.1. Каналы связи АСКУЭ должны удовлетворять техническим требованиям СП 31-110-2003 и настоящего дополнения.

4.2. Связь УСПД с сервером коммерческого учета должна осуществляться по основному и резервному каналам. Основной и резервный каналы должны быть организованы по разным физическим линиям связи. Основной и резервный канал допускается организовывать как на однотипных, так и на разнотипных физических линиях связи. Резервирование каналов передачи данных от счетчиков энергоресурсов до этажных и общедомовых УСПД не требуется.

4.3. В качестве линий связи могут быть использованы проводные, волоконно-оптические (ВОЛС), электросиловые линии связи и т.п.

4.4. Связь УСПД с сервером коммерческого учета может быть организована по радиоканалу например по стандартам Ethernet IEEE 802.11 и т.п.

4.5. Для проводных линий связи АСКУЭ должна быть предусмотрена возможность диагностики обрыва и короткого замыкания.

Дополнение № 2 «Телефонизация объектов с применением концентраторов абонентского доступа»

К ИНСТРУКЦИИ
по проектированию систем связи, информатизации и диспетчеризации объектов жилищного строительства

РМ-2798

Выпуск 1

2006

ПРЕДИСЛОВИЕ

1 РАЗРАБОТАНО ОАО «Моспроект» при участии ОАО МГТС.

2 ПОДГОТОВЛЕНО к утверждению и изданию Управлением перспективного проектирования, нормативов и координации проектно-изыскательских работ Москомархитектуры.

3 СОГЛАСОВАНО с ОАО «Московская городская телефонная сеть» (письмо от 27.02.2006 г. № 52-01/1/441).

4. УТВЕРЖДЕНО и введено в действие приказом Москомархитектуры от 26.02.2006 г. № 39.

СОДЕРЖАНИЕ

1. Область применения

2. Термины, определения и сокращения

3. Нормативные ссылки

4. Общие положения

5. Линейные сооружения

6. Помещение для установки КАД

7. Электропитание, заземление, освещение

8. Станционное оборудование

Приложение 1 Разделение финансирования и ответственности за выполнение работ между застройщиком и оператором связи при телефонизации со строительством концентраторов абонентского доступа

Приложение 2 Строительная готовность помещений при сдаче их оператору связи под оснащение технологическим оборудованием

1. Область применения

1.1. Настоящее Дополнение распространяется на проектирование телефонизации вновь строящихся и реконструируемых жилых и общественных зданий в г. Москве с помощью выносных концентраторов абонентского доступа (КАД).

1.2. Положения данного Дополнения не распространяются на телефонизацию административных и корпоративных зданий, а также на выносы емкостью более 3000 номеров.

2. Термины, определения и сокращения

Абонент - юридическое или физическое лицо, с которым заключен договор об оказании услуг телефонной связи с выделением абонентского номера.

Автоматическая телефонная станция - функционально законченная коммутационная станция местной сети, предназначенная для включения абонентских линий и обеспечивающая автоматическое соединение с другими станциями и узлами сети.

Волоконно-оптическая линия связи - линия связи с оптическим кабелем, использующая волоконно-оптическую систему передачи информации.

Концентратор абонентского доступа - комплекс оборудования (кроссового, коммутационного, ЭПУ), концентрирующий абонентскую нагрузку, функционально являющийся частью опорной АТС местной сети, подключенный к ней по соединительным линиям, имеющий абонентскую нумерацию и управление от опорной АТС.

Соединительная линия - линия местной телефонной сети, соединяющая телефонные станции и узлы между собой, а также подстанции и концентраторы абонентского доступа с опорной станцией телефонной сети.

Абонентская линия - линия телефонной сети, соединяющая оконечное абонентское устройство с коммутационной станцией (подстанцией, концентратором абонентского доступа) этой сети.

Кабель магистральной сети - участок абонентской линии местной телефонной сети от кроссового оборудования концентратора абонентского доступа до распределительного кабельного шкафа, включая участки межшкафной связи.

Кабель распределительной сети - участок абонентской линии местной телефонной сети от распределительного кабельного шкафа до абонентской распределительной коробки.

Оператор связи - физическое или юридическое лицо, имеющее право на предоставление услуг электросвязи. Документом, дающим такое право, является выданная в установленном порядке лицензия.

Опорная АТС - АТС городской телефонной сети, к которой подключается концентратор абонентского доступа.

Перчаточная - помещение для размещения разветвительных муфт.

Распределительный шкаф - оконечное устройство магистрального участка телефонной сети.

Кабельная канализация - совокупность подземных трубопроводов и колодцев, предназначенных для прокладки, монтажа и технического обслуживания кабелей местной связи

АТС - автоматическая телефонная станция

ВОЛС - волоконно-оптическая линия связи

ГТС - городская телефонная сеть

КАД - концентратор абонентского доступа

КРТ - коробка распределительная телефонная

ОДС - объединенная диспетчерская служба

ОК - оптический кабель

РШ - распределительный шкаф

ТУ - технические условия

ЭПУ - электропитающая установка

3. Нормативные ссылки

ГОСТ Р 50889-96 Сооружения местных телефонных сетей линейные. Термины и определения.

МГСН 3.01-01 Жилые здания

ВСН 45.122-77 Инструкция по проектированию искусственного освещения предприятий связи.

ВСН 116-93 Инструкции по проектированию линейно-кабельных сооружений связи.

РД 45.120-2000 (НТП 112-2000) Городские и сельские телефонные сети.

ВСН 332-93 Инструкция по проектированию электроустановок предприятий и сооружений электросвязи, проводного вещания, радиовещания и телевидения.

ГОСТ 464-79 Заземление для стационарных установок проводной связи радиорелейных станций, радиотрансляционных узлов и антенн систем коллективного приема телевидения. Нормы сопротивления.

ПУЭ Правила устройства электроустановок

СН 2.2.42.1.8.562-96 Шум на рабочих местах и в помещениях жилых зданий.

РМ-2559 Инструкция по проектированию учета электропотребления в жилых и общественных зданиях.

4. Общие положения

4.1. При разработке проектной документации кроме требований настоящего Дополнения необходимо руководствоваться действующими федеральными и территориальными нормами.

4.2. Емкость и базовое оборудование КАД предусматривать в соответствии с Техническими условиями оператора связи.

4.3. Помещения для размещения оборудования КАД предусмотреть в зданиях, указанных в ТУ оператора телефонной связи.

4.4. Присоединение оборудования КАД к городской телефонной сети осуществлять по ТУ оператора связи.

4.5. Оператор связи, обеспечивающий телефонизацию объектов строительства, принимает долевое участие в финансировании телефонизации объектов с помощью выносных концентраторов абонентского доступа. Разделение финансирования и ответственности за выполнение работ при строительстве концентраторов абонентского доступа приведено в Приложении № 1. Указанное «Разделение» должно быть учтено в проектно-сметной документации.

4.6. Помещение КАД должно быть передано оператору связи в собственность или в долгосрочную аренду.

5. Линейные сооружения

5.1. Для прокладки соединительных линий (СП) от точки присоединения к городской телефонной сети (ГТС) до КАД и кабелей магистральной сети от КАД до кабельных распределительных шкафов (РШ) и для межшкафных связей, а так же для прокладки кабелей распределительной сети между отдельными зданиями должна быть построена отдельная телефонная канализация следующей емкости:

- два канала - для прокладки волоконно-оптических соединительных линий связи от точки присоединения до КАД;

- в соответствии с нормами ВСН 116-93, с учетом количества прокладываемых кабелей и одного резервного канала - для прокладки магистральных кабелей от КАД до РШ, а также для прокладки кабелей распределительной сети между отдельными зданиями.

5.2. Оптические кабели от опорной АТС или точки подключения до оптического кросса следует прокладывать в соответствии с ВСН 116-93 и нормами технологического проектирования РД45.120-2000.

5.3. Емкость ввода в здание, в котором располагается КАД, определяется ТУ на присоединение и должна соответствовать абонентской емкости устанавливаемого концентратора.

5.4. Ввод в здание располагать как можно ближе к помещению, выделяемому для размещения оборудования КАД.

5.5. Под помещением, выделяемым для установки КАД, предусмотреть помещение для установки станционных разветвительных муфт (перчаточная). Площадь помещения не менее 4 кв. м., ширина не менее 2 м и высота не менее 1,8 м.

5.6. При невозможности организации перчаточной в техподполье, в помещении КАД установить шкаф-тумбу в герметичном исполнении. Ширина шкафа-тумбы - 3 м., глубина - 0,5 м., высота - не менее 0,80 м.

5.6.1. При емкости концентратора до 1200 номеров станционные перчатки установить в шкафу-тумбе.

5.6.2. При емкости концентратора от 1201 до 3000 номеров соединение линейного кабеля со станционным осуществить в шкафу-тумбе с помощью плинтов с размыкаемыми контактами 10×2 (типа LSA-PROFIL).

5.7. Кабели от места ввода в здание до ввода в перчаточную или в шкаф-тумбу проложить по техподполью на кабельных лотках в местах доступных для обслуживания, оставив технологический запас 3 метра для последующих работ по монтажу разветвительных муфт.

5.8. Вводы магистрального кабеля в перчаточную выполнить через гильзы из асбоцементных труб.

5.9. Вводы магистрального кабеля в помещение КАД (шкаф-тумбу) из техподполья выполнить через гильзы из металлических, труб.

5.10. Вводы кабеля в здание, перчаточную и в помещение КАД герметизировать.

5.11. Через помещение перчаточной не прокладывать кабели не относящиеся к данной системе.

6. Помещение для установки КАД

6.1. Помещение КАД выделять в зданиях первой очереди строительства.

6.2. При строительстве в микрорайоне здания ОДС и включении его в первую очередь строительства, помещение КАД выделять в здании ОДС.

6.3. Выделяемое помещение для КАД, по возможности, должно располагаться в зданиях расположенных в центре нагрузки.

6.4. Помещение КАД должно иметь площадь 15-25 кв. м., высоту не менее 2,65 м. и ширину не менее 3-х метров. Максимальная нагрузка на перекрытие - 750 кг/кв. м.

6.5. Помещение должно быть глухим (без окон) и располагаться, как правило, на первом этаже здания, с возможностью его посещения в любое время суток.

6.6. В полу предусмотреть проемы (отверстия) для установки гильз ввода кабелей связи и силовых кабелей. Установка гильз выполняется в рамках технологического оснащения помещения КАД.

6.7. Стены или перегородки с другими помещениями должны быть несгораемыми или иметь предел огнестойкости не менее 0,75 часа.

6.8. Дверь в помещение металлическая, открывающаяся наружу, с огнестойкостью не менее 0,75 часа.

6.9. Приборы центрального отопления в помещении КАД не устанавливать.

6.10. Предусмотреть пожарную сигнализацию с выводом сигнала тревоги на пульт ОДС.

6.11. Помещения КАД не размещать под помещениями связанными с потреблением воды. По помещению не должны проходить водяные коммуникации с резьбовыми соединениями, вентилями, задвижками.

6.12. Через помещение КАД не прокладывать кабели других систем и вентиляционные короба.

6.13. Технологическое и инженерное оборудование КАД должно иметь шумовые характеристики, обеспечивающие соответствие предельно допустимых уровней шума в помещениях жилых, общественных зданий и на территории жилой застройки нормам СН 2.2.42.1.8.562-96 и МГСН 3.01-01 (п. 3.13). При необходимости следует предусматривать специальные мероприятия для защиты от шума.

7. Электропитание, заземление, освещение

7.1. При проектировании электроснабжения, электрического освещения и учета потребления электроэнергии помещений КАД необходимо выполнять требования Правил устройства электроустановок (ПУЭ), Инструкции по проектированию электроустановок предприятий и сооружений электросвязи, проводного вещания, радиовещания и телевидения (ВСН 332-93) и Инструкции по проектированию учета электропотребления в жилых и общественных зданиях (РМ-2559).

7.2. При расчете потребляемой мощности здания, для заполнения эскиза № 2, учитывать потребление мощности оборудованием концентраторов абонентского доступа 7,2 кВт/8 кВА (если иное значение не указано в ТУ оператора связи) и системой освещения помещения КАД.

7.3. Электроснабжение выполнять по отдельному проекту трехфазным переменным током напряжением 380/220 В с системой заземления TN-S. Подключение выполнять по техническим условиям Московской электросетевой компании от трансформаторной подстанции или от ВРУ (до домовых аппаратов управления и защиты), двумя самостоятельными линиями, от разных вводов, по пятипроводной схеме.

7.4. Электроснабжение оборудования КАД должно соответствовать 1 особой категории надежности в соответствии с ПУЭ и ВСН-332-93 и осуществляться от двух независимых источников энергосистемы с автоматическим переключением резерва и оснащением КАД дополнительным источником бесперебойного питания.

7.5. Все шкафы и оборудование должны иметь степень защиты не ниже IP31.

7.6. Сопротивление защитного заземления должно соответствовать ГОСТ 464-79 и быть не менее 4 Ом.

7.7. Заземление металлоконструкций оборудования КАД выполнить путем соединения РЕ проводника питающего кабеля КАД с главной заземляющей шиной ВРУ здания.

7.8. Освещение помещения КАД выполнить по ВСН 45.122-77.

8. Станционное оборудование

8.1. Станционное оборудование и специализированные системы КАД проектировать в соответствии с РД 45.120-2000 (НТП 112-2000) «Городские и сельские телефонные сети» и технической документацией на примененное технологическое оборудование.

Приложение 1

Разделение финансирования и ответственности за выполнение работ между застройщиком и оператором связи при телефонизации со строительством концентраторов абонентского доступа

Наименование работ

Ответственный за финансирование работ

Проектирование кабельной канализации от существующей кабельной канализации до здания с помещением КАД

Застройщик

Проектирование внутриквартальной кабельной канализации от здания с помещением КАД до других зданий застройки и между зданиями

Застройщик

Проектирование прокладки оптического кабеля от опорной АТС до КАД

Оператор связи

Проектирование прокладки магистрального кабеля от перчаточной до распределительных шкафов и между РШ

Застройщик

Проектирование распределительной сети между домами и по дому

Застройщик

Проектирование электропитания КАД от электрического ввода в здание

Оператор связи

Проектирование инженерного оснащения помещения, обеспечивающего режимы эксплуатации оборудования

Оператор связи

Проектирование технологической части строительства КАД

Оператор связи

Выполнение строительных работ в выделяемом для КАД помещении в объеме, оговоренном в Приложении 2

Застройщик

Строительство кабельной канализации от существующей кабельной канализации до здания с помещением КАД

Застройщик

Строительство внутриквартальной кабельной канализации от здания с помещением КАД до других зданий застройки и между зданиями

Застройщик

Поставка и прокладка оптического кабеля от опорной АТС до оборудования абонентского доступа

Оператор связи

Поставка кабеля и РШ. Монтаж РШ. Прокладка магистрального кабеля от перчаточной до распределительных шкафов и для межшкафных связей

Застройщик

Устройство распределительной сети от РШ до распределительных коробок

Застройщик

Поставка и монтаж оборудования инженерных систем обеспечивающих режимы эксплуатации технологического оборудования КАД

Оператор связи

Поставка и монтаж оборудования электропитания системы

Оператор связи

Поставка и монтаж технологического оборудования абонентского доступа

Оператор связи

Приложение 2

Строительная готовность помещений при сдаче их оператору связи под оснащение технологическим оборудованием

1. Кабельные полки от телефонного ввода в дом до ввода в помещение КАД проложены.

2. Если по типовому проекту в помещении предусматривалось окно, то оно должно быть заложено кирпичом.

3. Проемы в полу для вводов кабелей связи и для силовых кабелей выполнены.

4. Стены (в том числе заложенное кирпичом окно) оштукатурены и зашпаклеваны.

5. Двери установлены и загрунтованы.

6. Подготовка пола под укладку линолеума выполнена.




Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
