2. ОСНОВНЫЕ ПАРАМЕТРЫ
Требования к техническим
параметрам, регламентируемые в настоящем разделе, определяются между входом
головной станции или входного усилительно-преобразовательного устройства СКП
(если не оговорено особо) и выходом абонентской розетки.
2.1. Элементы сети должны
иметь несимметричные входы и выходы с номинальным сопротивлением 75 Ом.
Линии сети выполняются
коаксиальными кабелями с номинальным волновым сопротивлением 75 Ом.
2.2. Уровни полезных
сигналов на выходах абонентских розеток должны находиться в пределах,
определяемых табл. 2.
Таблица 2
|
Диапазон частот и виды передачи
|
Максимальный уровень, ДБ (мкВ)
|
Минимальный уровень, ДС (мкВ)
|
|
От 30 до 300 МГц - телевизионное вещание
|
83
|
57
|
|
От 300 до 1000 МГц - телевизионное вещание
|
83
|
60
|
|
укв - радиовещание монофоническое
|
80
|
37
|
|
УКВ - радиовещание стереофоническое
|
80
|
47
|
При частотном интервале
между соседними несущими УКВ радиовещания используемых в сети каналов 300 кГц
максимальный уровень сигналов радиовещания не должен превышать 66 дБ (мкВ), а
при частотном интервале 400 кГц - 74 дБ (мкВ).
При распределении по сети
сигналов УКВ-радиовещания в каналах, подверженных воздействию помех от
гетеродинов абонентских устройств, уровень сигналов УКВ-радиовещания должен
быть не менее 54 дБ (мкВ).
Примечания:
1. Конкретные значения уровней определяют с учетом
условий работы системы.
2. В национальных стандартах могут
регламентироваться другие значения максимальных и минимальных уровней, которые
должны находиться между значениями, указанные в табл. 2.
2.3. Разность уровней
сигналов на выходе любой абонентской розетки не должна превышать значений,
указанных в табл. 3
Таблица 3
|
Диапазон частот, МГц
|
Разность уровней, дБ, не более
|
|
От 30 до 790
|
15
|
|
" 30 " 300
|
12
|
|
Например, 60 МГц - диапазон в диапазоне от 30 до 300
МГц (от ТВ I до ТВ III)
|
8
|
|
Например, 100 МГц - диапазон в дециметровом
диапазоне (ТВ IV и ТВ V)
|
9
|
При использовании в сети для
распределения соседних ТВ каналов разность уровней в этих каналах не должна
превышать 3 дБ.
2.4. Развязка между выходами
одной или двух любых абонентских розеток должна быть не менее 22 дБ.
2.5. При распределении
сигналов в каналах, подверженных воздействию помех от гетеродинов абонентских
устройств, подключенных к сети, развязка между выходами одной или двух любых
абонентских розеток должна быть не менее 16 дБ.
2.6. Неравномерность амплитудно-частотной
характеристики тракта сети в полосе любого ТВ канала относительно уровня
несущей изображения должна быть не более ±2 дБ. При этом неравномерность в
полосе частот 0,5 МГц не должна превышать 0,5 дБ.
2.7. В сетях с
преобразованием частоты вносимая нестабильность частоты не должна превышать ±75
кГц в телевизионном канале и ±12 кГц - в канале УКВ-радиовещания.
В одноступенчатых
распределительных сетях допускается увеличение вносимой нестабильности частоты
в телевизионном канале до ±250 кГц.
В распределительных сетях,
имеющих в составе головной станции устройства формирования радиосигналов
телевизионных каналов, отклонение разности частот изображения и звукового
сопровождения от номинального значения не должно превышать ±5 кГц.
2.8. Отношение сигнала к
шуму на выходе любой абонентской розетки должно быть не менее значений,
приведенных в табл. 4.
Таблица 4
|
Виды передач
|
Отношение сигнал-шум в каждом канале при минимальном
значении уровня сигнала, дБ, не менее
|
|
УКВ-радиовещание:
|
|
|
моно
|
41
|
|
стерео
|
51
|
|
Телевизионное вещание
|
43
|
2.9. Отношение сигнала к
помехе в полосе используемого телевизионного канала должно быть не менее 57 дБ.
Допустимое отношение сигнала
к помехе может быть уменьшено с учетом ее влияния, характеризуемого кривой
защитных отношении (черт. 1-3).

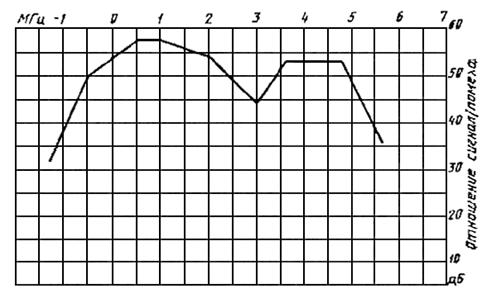

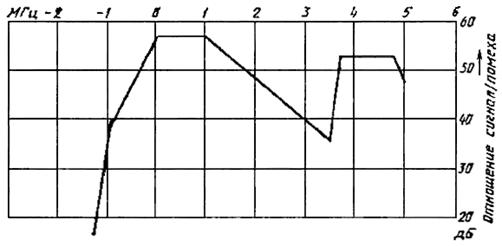

Отклонение
частоты помехи от частоты несущей изображения
Допустимое отношение сигнала к одночастотной помехе
для системы РАL, (стандарт В и G, 625 строк)
Черт. 1

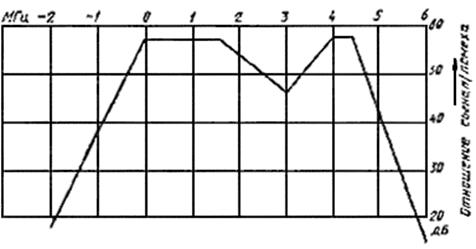

Допустимое отношение сигнала к
одночастотной помехе для системы SEKAM (стандарт
В и G, 625 строк)
Черт. 2
Допустимое отношение сигнала к одночастотной помехе
для системы SEKAM (стандарт D, K, 625 строк)
Черт. 3
2.10. Отношение сигнала к
помехе комбинационной частоты третьего порядка, обусловленной взаимодействием
между несущими изображения, звукового сопровождения и цветовой поднесущей,
должно быть не менее 54 дБ.
2.11. Отношение сигнала к
помехам комбинационных частот, обусловленных взаимодействием несущих частот
используемых каналов, должно быть не менее 54 дБ.
2.12. Отношение сигнала к
перекрестной помехе должно быть не менее 46+10 lg (N - 1) дБ, где N - общее число телевизионных каналов,
используемых в сети.
Примечание
Требование определяется из условия измерения перекрестной модуляции между двумя
модулированными сигналами и учитывает эффект уменьшения отношения сигнала к
перекрестной помехе с увеличением числа используемых в сети телевизионных
каналов при модуляции, несущих изображения
некоррелированными сигналами.
2.13. В любом телевизионном
канале дифференциальное усиление не должно превышать 10 %, а дифференциальная
фаза - 12°.
2.14. Искажения
синус-квадратичного 2Т-импульса должно быть не более 7 %.
2.15. Отношение сигнала к
фоновой помехе должно быть не менее 46 дБ.
2.16. Уровень помех в полосе
частот, соответствующей каналу промежуточной частоты телевизионного приемника,
должен быть не менее чем на 10 дБ ниже самого низкого уровня телевизионного
сигнала в метровом диапазоне и не должен превышать самый низкий уровень
телевизионного сигнала в дециметровом диапазоне.
2.17. Расхождение во времени
сигналов яркости и цветности не должно превышать 100 нс.
2.18. При распределении по
сети сигналов УКВ-радиовещания должны выполняться следующие требования:
неравномерность
амплитудно-частотной характеристики в полосе используемого для распределения
канала не должна превышать 3 дБ при крутизне не более 0,3 дБ на 10 кГц в
пределах ±75 кГц относительно несущей частоты;
для выполнения условий
передачи по высшему классу качества (Hi-Fi) частотный разнос между соседними несущими
используемых в сети каналов должен быть не менее 400 кГц, а в остальных случаях - не менее 300 кГц;
разность уровней двух любых
несущих частот в диапазоне УКВ-радиовещания должна быть не более 8 дБ, а между
несущими соседних каналов, используемых в сети для распределения и имеющими частотный разнос
не более 600 кГц, не должна превышать 6 дБ.
Примечание. Выполнение приведенных требований предусматривается
в сетях, имеющих в составе головной станции устройства, обеспечивающие
раздельную обработку каждого из принимаемых каналов УКВ-радиовещания.
3. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
3.1. Распределительная сеть
должна удовлетворять требованиям настоящего стандарта в климатических условиях,
регламентированных техническими условиями на используемые элементы.
3.2. Распределительная сеть
должна быть рассчитана на питание от сети переменного тока напряжением 220 В с
допустимым отклонением от минус 15 до плюс 10 % и частотой (50±2) Гц.
3.3. Распределительная сеть
должна обеспечивать возможность подключения сетей низшего порядка к сетям более
высокого порядка.
3.4. Распределительная сеть
должна обеспечивать возможность передачи сигналов в стандартных каналах ТВ и
УКВ-радиовещания, а также при необходимости в специальных каналах согласно
табл. 5.
Таблица 5
|
Наименование
|
Стандарт В
|
Стандарт D
|
|
диапазона частот
|
Частотный диапазон, МГц
|
Номер канала
|
Частотный диапазон, МГц
|
Номер канала
|
|
Каналы
ниже ТВ III
|
От
104 до 174
|
От
SЕ2 до SЕ10
|
От
110 до 174
|
От
SR1 до SR8
|
|
Каналы
выше ТВ III
|
От
230 до 300
|
От
SЕ11 до SЕ20
|
От
230 до 294
|
От
SR11 до SR18
|
|
Обратные
каналы
|
От
5 до 30
|
-
|
От
5 до 20
|
-
|
Примечание.
Специальные каналы SЕ соответствуют каналам с полосой
7 МГц, а SR - каналам
с полосой 8 МГц.
3.5. При подаче на вход сети
испытательного сигнала, качество которого на экране телевизионного приемника по
пятибалльной шкале (табл. 6) оценивается на 5 баллов, оценка качества на экране
телевизионного приемника, подключенного к выходу любой абонентской розетки,
должна быть не менее 4 баллов.
Таблица 6
|
Оценка (балл)
|
Качество изображения
|
Ухудшение качества
|
|
5
|
Отличное
|
Незаметно
|
|
4
|
Хорошее
|
Заметно, но не мешает
|
|
2
|
Удовлетворительное
|
Немного мешает
|
|
2
|
Неудовлетворительное
|
Мешает
|
|
1
|
Непригодное
|
Сильно мешает
|
3.6. Система должна быть
сконструирована, построена и собрана так, чтобы при нормальной работе и при
неисправностях не возникала опасность электрического поражения людей и
опасность возникновения пожара.
Все активные и пассивные
конструктивные элементы системы должны отвечать требованиям ГОСТ 12.2.006.
Дополнительные требования в зависимости от места расположения и соответствующих
положений местных органов электроснабжения должны соответствовать установленным
в стандартах на конкретные типы систем.
3.7. Распределительная сеть
должна иметь экранировку, при которой отношение сигнала к помехе, обусловленной
наличием в полосе используемого для распределения канала внешнего
электромагнитного поля, должно быть не менее значений, регламентированных в п.
2.9 для отношения сигнала к одночастотной помехе.
ПРИЛОЖЕНИЕ
1
Справочное
ТЕРМИНЫ, ПРИМЕНЯЕМЫЕ В НАСТОЯЩЕМ СТАНДАРТЕ, И ПОЯСНЕНИЯ К НИМ
1.1. Общие понятия
1.1.1. Приемная
распределительная система для телевидения и радиовещания - совокупность
технических средств для приема и распределения по кабелю сигналов телевидения и
радиовещания, обеспечивающая возможность однонаправленной или, при
необходимости, двухнаправленной передачи внутрисистемных сигналов
Примечание.
Система охватывает все активные и пассивные элементы, включая абонентскою
розетку с подключенным к ней абонентским шнуром
1.1.2. Система кабельного
телевидения - система, выполненная по трех- и более ступенчатой схеме и
предназначенная для обслуживания больших или нескольких небольших жилых районов
крупных городов
Примечание.
В системе может предусматриваться передача внутрисистемных сигналов в прямом и
обратном направлениях.
1.1.3. Крупная система
коллективного приема - система, выполненная по двух- или трехступенчатой схемам
и предназначенная для обслуживания нескольких зданий одного района или больших
жилых районов.
1.1.4. Система коллективного
приема - система, выполненная по одноступенчатой схеме и предназначенная для
обслуживания одного или нескольких близстоящих зданий.
1.1.5. Специальные диапазоны
частот - диапазоны частот, используемые в приемных распределительных системах
для передачи сигналов радиовещания, телевидения и внутрисистемных сигналов к
абонентским устройствам, а также для передачи внутрисистемных сигналов по
обратному каналу от абонентских устройств на головную станцию в случае
двунаправленной передачи.
1.1.6. Однонаправленная
передача - передача сигналов телевидения и радиовещания, а также
внутрисистемных сигналов только в прямом направлении от головной станции к
абонентам.
1.1.7. Двунаправленная
передача - одновременная передача телевизионных и радиовещательных сигналов, а
также внутрисистемных сигналов в прямом направлении и внутрисистемных сигналов
в обратном направлении.
1.1.8. Обратный канал -
канал в специальном диапазоне частот, предназначенный для передачи
внутрисистемных сигналов систем кабельного телевидения на головную станцию.
1.1.9. Внутрисистемные
сигналы - сигналы местных источников звуковых, видео- и телевизионных сигналов,
высокочастотные сигналы информации и услуг для абонента, измерительные сигналы,
сигналы телеуправления и другие сигналы, а также сигналы для передачи в
обратном направлении в случае двунаправленной передачи.
1.1.10. Пилотное
регулирование - способ автоматического регулирования уровней сигналов,
основанный на использовании пилотных сигналов, которые вводятся в
распределительную сеть на головной станции и служащий для компенсации изменений
затухания в этой сети из-за изменений температуры или старения ее элементов.
1.2. Структура системы

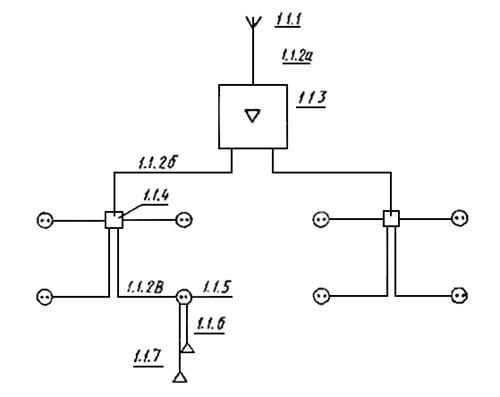

1.2.1. Проходная система -
система распределения телевизионных и радиовещательных сигналов,
предусматривающая наличие в домовой распределительной сети ответвителей с
развязкой для непосредственного присоединения абонентского шнура.

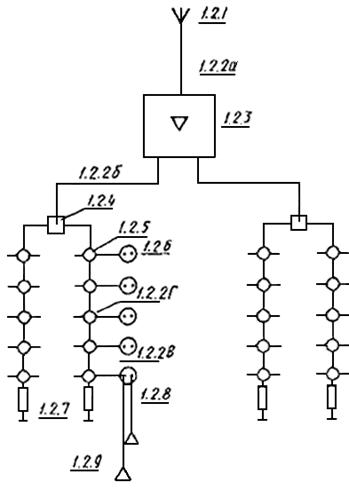

1.2.2. Тупиковая система -
система распределения телевизионных и радиовещательных сигналов,
предусматривающая наличие в домовой распределительной сети ответвителей с развязкой,
к которым через абонентскую розетку подключен абонентский шнур.

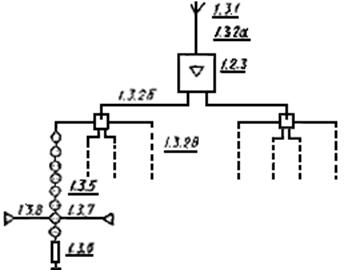

1.2.3. Радиальная система -
система распределения телевизионных и радиовещательных сигналов в
распределительной сети, в которой сигналы подаются радиально от одной точки к
абонентам
1.2.4. Распределительная
сеть - часть приемной распределительной системы для телевидения и радиовещания
от входа головной станции до выхода абонентской розетки.
Примечания:
1. В сети, построенной по одноступенчатой схеме,
входом сети является вход ее входного усилительно-преобразовательного
устройства, а при отсутствии последнего - вход линии домовой распределительной
сети.
2. В зависимости от числа абонентов и
размера обслуживаемой территории распределительная сеть может состоять из
нескольких ступеней, магистральной, субмагистральной и домовой
распределительной сети.
1.2.5. Линейный тракт -
совокупность магистральных, субмагистральных и домовых распределительных линий.
1.2.6. Магистральная сеть -
совокупность устройств распределительной сети, соединяющих головную станцию с
субмагистральной сетью.
1.2.7. Субмагистральная сеть
- совокупность устройств распределительной сети, соединяющих магистральную сеть
с домовой распределительной сетью
1.2.8. Домовая
распределительная сеть - совокупность устройств, обеспечивающих подачу сигналов
от пункта домового ввода до абонентской розетки включительно.
1.2.9. Головная станция -
совокупность устройств, включенных между фидерами снижения приемных антенн или
другими источниками сигналов и магистральной сетью, обеспечивающих усиление,
преобразование частоты, стабилизацию уровней и другую обработку телевизионных и
радиовещательных сигналов.
1.2.10. Входное усилительно
преобразовательное устройство системы коллективного приема - устройство на
входе распределительной сети СКП, обеспечивающее усиление и преобразование
частот принимаемых телевизионных и радиовещательных сигналов.
1.2.11. Распределительный
пункт - место ввода сигналов из магистральной линии для подачи в
субмагистральные линии и/или/ линии домовой распределительной сети.
1.2.12. Пункт домового ввода
- место соединения домовой распределительной сети с субмагистральной или
магистральной сетью.
1.3. Элементы системы
1.3.1. Фидер снижения -
линия, электрически соединяющая приемную антенну со входом головной станции.
Примечание.
При необходимости в фидер снижения может быть включен антенный усилитель.
1.3.2. Антенный усилитель -
усилитель с малым коэффициентом шума, соединенный непосредственно с антенной.
1.3.3. Линейный усилитель -
усилитель для компенсации затухания в линейном тракте и для коррекции
амплитудно-частотной характеристики линии.
1.3.4. Магистральный
усилитель - линейный усилитель для компенсации затухания в магистральной линии.
1.3.5. Распределительный
усилитель - линейный усилитель для подачи сигналов в одну или несколько
субмагистральных линий или линий домовой распределительной сети.
1.3.6. Субмагистральный
усилитель - линейный усилитель для компенсации затухания в субмагистральной
линии.
1.3.7. Усилитель домовой
распределительной сети - усилитель для компенсации затухания в домовой
распределительной сети.
1.3.8. Усилитель с
автоматической регулировкой уровня - усилитель, обеспечивающий автоматически
постоянство уровней выходных сигналов при изменении затухания в линии из-за
изменений температуры или старения ее элементов.
1.3.9. Канальный усилитель -
усилитель сигналов определенного телевизионного канала или УКВ-канала.
1.3.10. Диапазонный
усилитель - усилитель сигналов определенного диапазона частот.
1.3.11. Многодиапазонный
усилитель - усилитель сигналов нескольких диапазонов частот.
1.3.12. Широкополосный
усилитель - многодиапазонный усилитель для усиления сигналов в сплошной полосе
частот, охватывающей не менее двух соседних диапазонов частот.
1.3.13. Частотный конвертор
- устройство для изменения частоты несущей одного или нескольких сигналов до
передачи по кабелю.
1.3.14. Соединительная линия
- устройство для передачи сигналов, состоящее из радиочастотного кабеля,
оптического кабеля, волновода или из
их комбинации.
Примечание.
Этот термин применим также к линиям, содержащим один или несколько участков с
передачей сигнала по радио.
1.3.15. Супермагистральная
линия - линия между головными станциями или между головной станцией и первым
распределительным пунктом.
1.3.16. Магистральная линия
- линия для передачи сигналов между головной станцией и распределительным
пунктом или между распределительными пунктами.
1.3.17. Субмагистральная
линия - линия, предназначенная для подключения распределительного пункта к
линиям домовых распределительных сетей.
1.3.18. Линия домовой
распределительной сети - линия, предназначенная для подачи сигналов в
абонентские ответвители или абонентские розетки для проходных систем.
1.3.19. Абонентская линия -
линия, соединяющая выход абонентского ответвителя с абонентской розеткой или, в
случае отсутствия последней, прямо с абонентскими устройствами.
1.3.20. Аттенюатор - элемент
для снижения уровня сигналов, обеспечивающий филированное или регулируемое
затухание.
1.3.21. Ответвитель -
элемент распределительной сети, предназначенный для ответвления части энергии
из одной линии в одну или несколько ответвленных линий.
1.3.22. Абонентский
ответвитель - ответвитель для подключения абонентской линии к линии домовой
распределительной сети.
1.3.23. Распределитель -
элемент распределительной сети, обеспечивающий деление энергии сигнала на части
для распределения в нескольких направлениях.
1.3.24. Сумматор - элемент,
в котором сигналы, подаваемые на два
или более входов, выводятся на один выход.
1.3.25. Корректор - элемент
для компенсации неравномерности амплитудно-частотной характеристики или
нелинейности фазочастотной характеристики в определенном диапазоне частот,
возникающих в кабеле или других элементах.
1.3.26. Абонентская розетка
- элемент для подключения абонентского устройства через абонентский шнур.
1.3.27. Абонентская розетка
для проходных систем - элемент линии домовой сети, к которому без использования
абонентской линии подключается абонентский шнур.
1.3.28. Абонентская розетка
для тупиковых систем - элемент для соединения абонентской линии с абонентским
шнуром.
1.3.29. Абонентский шнур -
линия, соединяющая абонентскую розетку с абонентским устройством.
Примечание.
Помимо кабеля, абонентский шнур может иметь также фильтры и согласующие
трансформаторы.
1.3.30. Абонентский
конвертор - элемент, включаемый между абонентской розеткой и приемником для
изменения несущих частот, используемых в системе, в такие частоты, на которые
рассчитан приемник.
1.4. Параметры
1.4.1. Затухание (а) - отношение мощностей на входе Р1 и выходе Р2 системы или ее элемента, выраженное в децибелах и вычисляемое по
формуле
. (1)
1.4.2. Усиление (g) - отношение мощностей на
выходе Р2 и входе р1 системы или ее элемента,
выраженное в децибелах и вычисляемое по формуле
. (2)
1.4.3. Переходное затухание
от входа к отводу - затухание сигнала от входа ответвителя к определенному
отводу при условии нагрузки выхода и всех отводов резисторами с номинальным
сопротивлением.
1.4.4. Развязка между
выходом и отводом - затухание сигнала между выходом и отводом направленного
ответвителя при условии нагрузки входа, выхода и отводов резисторами с
номинальным сопротивлением.
1.4.5. Коэффициент защиты
отвода от отраженной волны - разность затухания сигнала между выходом
направленного ответвителя и отводом и переходного затухания от входа к отводу.
1.4.6. Проходное затухание -
затухание сигнала, вносимое элементом системы в его полосе пропускания.
1.4.7. Заграждающее
затухание - затухание сигнала, вносимое элементом системы в его полосе
задерживания.
1.4.8. Затухание
разветвления - затухание сигнала, вносимое распределителем в направлении от
входа к каждому из выходов при условии нагрузки всех выходов резисторами с
номинальным сопротивлением.
1.4.9. Развязка - затухание
сигнала между двумя выходами распределителя или ответвителя.
1.4.10. Развязка между
абонентскими выходами - затухание сигнала между любыми выходами одной или
разных абонентских розеток при условии нагрузки входа и всех выходов
резисторами с номинальным сопротивлением.
1.4.11. Коэффициент стоячей
волны (S) - отношение максимального Umax и
минимального Umin
напряжений в однородной линии без потерь, вычисляемое по формуле
. (3)
14.12. Затухание
несогласованности (аx) - параметр, характеризующий величину отраженного
сигнала и вычисляемый по формуле
. (4)
где S - коэффициент стоячей волны
элемента.
1.4.13. Номинальное
сопротивление - заданное значение активного сопротивления на входе и выходе активных и
пассивных элементов системы.
1.4.14. Коэффициент шума -
отношение мощности шумов на выходе устройства при включенном на его входе
активном сопротивлении, равном номинальному входному сопротивлению устройства,
к мощности шумов на выходе, обусловленной тепловыми шумами только этого
сопротивления.
1.4.15. Отношение сигнал/шум
(SF) - отношение напряжения
несущей изображения или несущей звукового сопровождения UN в определенной точке
системы к эффективному напряжению шумов UR в заданной полосе частот,
выраженное в децибелах и вычисляемое по формуле
. (5)
1.4.16. Отношение
сигнал/фоновая помеха (aBr) - отношение размаха А немодулированной несущей к размаху а одной из обусловленных фоновой
модуляцией огибающих (черт. 4), выраженное в децибелах и вычисляемое по формуле
. (6)
Черт. 4
1.4.17. Отношение
сигнал/помеха - отношение эффективного напряжения несущей изображения к
эффективному напряжению помехи в определенной точке системы, выраженное в
децибелах.
1.4.18. Рабочий диапазон
частот - диапазон частот, на который рассчитаны активные и пассивные элементы
системы.
1.4.19. Неравномерность
амплитудно-частотной характеристики - отношение максимального и минимального
значений коэффициента передачи четырехполюсника в рабочем диапазоне частот,
выраженное в децибелах.
1.4.20. Опорная мощность (Ро) - мощность, выделяемая на
резисторе с сопротивлением 75 Ом при падении напряжения на этом резисторе 1
мкВ.
1.4.21. Уровень (Sр) мощности Р1 -
отношение мощности р1 к опорной мощности Ро, выраженное в децибелах и
вычисляемое но формуле
. (7)
Примечание. Под мощностью модулированной несущей изображения
понимается мощность в пиках огибающей модулированного сигнала.
1.4.22. Уровень SU напряжения U1 - отношение
этого напряжения к опорному напряжению Uo = 1 мкВ на сопротивлении 75 Ом,
выраженное в децибелах и вычисляемое по формуле
. (8)
Примечание. Под напряжением модулированной несущей изображения
понимается напряжение в пиках огибающей модулированного сигнала.
1.4.23. Уровень полезного
сигнала - уровень напряжения или мощности несущей, измеренный в любой точке
системы.
Примечание.
Для определения уровня полезного радиосигнала изображения следует измерять
мощность или эффективное значение напряжения несущей изображения во время
передачи синхроимпульса, а для определения уровня полезного сигнала
радиовещания - мощность или эффективное значение напряжения несущей звука.
1.4.24. Максимальный
выходной уровень сигнала - максимально допустимый уровень сигнала на выходе
усилительного устройства, нагруженного номинальным сопротивлением, при условии
обеспечения заданного отношения сигнал/помехи комбинационных частот.
1.4.25. Отношение
сигнал/помехи комбинационных частот - отношение эффективного напряжения несущей
изображения или звукового сопровождения в определенной точке системы к
эффективному напряжению определенного продукта интермодуляции в данной точке,
выраженное в децибелах и обозначаемое:
/МАIII(K) - для отношения сигнала к помехе комбинационной
частоты (/МA) третьего порядка, измеренного по методу трех
генераторов (III) для системы или частей системы с канальными телевизионными
усилителями (K);
/МАIII(B) - для отношения сигнала к помехе комбинационной
частоты третьего порядка, измеренного по метолу трех генсраторов (III) для
системы или частей системы с диапазонами и широкополосными усилителями (В);
/МАII(B) - для отношения сигнала к помехе комбинационной
частоты второго и третьего порядков, измеренного по методу двух генераторов
(II) для системы или частей системы с широкополосными усилителями (В).
1.4.26. Отношение сигнал -
перекрестная помеха - отношение размаха огибающей радиосигнала изображения или
сигнала радиовещания, обусловленной полезной модуляцией, к размаху огибающей
этого же сигнала, обусловленной перекрестной модуляцией, в определенной точке
системы, выраженное в децибелах.
1.4.27. Мощность мешающего
излучения - мощность непреднамеренного излучения высокочастотной энергии,
выделяемой активными и пассивными элементами системы.
1.4.28. Эхо-сигнал -
относительное значение отраженного сигнала, определяемое по отклику системы на
синус-квадратичный 2Т-импульс, укладывающемуся в границы соответствующего поля
допуска.
1.4.29. Вносимая
нестабильность частоты - изменение частоты сигнала, обусловленное изменением
частоты гетеродина конвертора вследствие изменения напряжения сети и
температуры в заданных пределах.
1.4.30. Дифференциальное
усиление - нежелательное относительное изменение размаха сигнала цветности при
изменении мгновенного значения сигнала яркости.
1.4.31. Дифференциальная
фаза - нежелательное изменение фазы сигнала цветности при изменении мгновенного
значения сигнала яркости.
1.4.32. Групповое время
запаздывания - время запаздывания группы синусоидальных колебаний с близкими
частотами.
1.4.33. Наклон - разница в
усилении или затухании между двумя любыми точками системы для сигналов двух
определенных частот.
ПРИЛОЖЕНИЕ
2
Рекомендуемое
СТРУКТУРЫ ПРИЕМНЫХ РАСПРЕДЕЛИТЕЛЬНЫХ СИСТЕМ ДЛЯ ТЕЛЕВИДЕНИЯ И РАДИОВЕЩАНИЯ
1. Класс системы СКП 1-1
1.1. СКП 1-1 с
распределительной сетью в радиальной системе (черт. 5 . и табл. 7).
Черт. 5
Таблица 7
|
Наименование
|
Исполнение
|
Примечание
|
|
1.1.1. Антенное устройство
|
Исполнение зависит от условий приема на месте
применения (определяется при проектировании)
|
-
|
|
1.1.2а. Фидер снижения
|
Коаксильный кабель (допустимое затухание
определяется при проектировании)
|
-
|
|
1.1.2б. Кабель между входным
усилительно-преобразовательным устройством и распределителем
|
То же
|
-
|
|
1 1.2в. Абонентская линия
|
"
|
-
|
|
1.1.3. Входное усилительно-преобразовательное
устройство для СКП
|
Исполнение зависит от условий приема на месте
применения и от сложности системы (определяется при проектировании)
|
В случае необходимости в состав входного
усилительно-преобразовательного устройства для СКП входят и другие элементы
|
|
1.1.4. Распределитель
|
С большим затуханием развязки выходов (максимально 4
выхода)
|
Например, трансформаторный распределитель
|
|
1.1.5. Абонентская розетка
|
Конструкция абонентской розетки должна исключать
возможность ошибочного подключения приемников
|
Исполнение:
для открытого монтажа под штукатуркой;
для открытого монтажа над штукатуркой
|
|
1.1.6 Абонентский шнур для подключения
телевизионного приемника
|
Коаксиальный кабель со штепсельными соединениями для
подключения к абонентской розетке и телевизионному приемнику
|
Длина не менее 1 м
|
|
1.1.7. Абонентский шнур для подключения
радиоприемника
|
Коаксиальный кабель со штепсельными соединителями
для подключения к абонентской розетке и радиоприемнику
|
То же
|
1.2. СКП 1-1 с
распределительной сетью в тупиковой системе (черт. 6 и табл. 8).
Черт. 6
Таблица 8
|
Наименование
|
Исполнение
|
Примечание
|
|
1.2.1. Антенное устройство
|
По табл. 7, подпункт 1.1.1. Антенны повышенных
эксплуатационных качеств
|
-
|
|
1.2.2а. Фидер снижения
|
По табл. 7, подпункт 1.1.2а
|
-
|
|
1.2.2б. Кабель между входным
усилительно-преобразовательным устройством и распределителем
|
То же
|
-
|
|
1.2.2в. Кабель домовой распределительной сети
|
"
|
-
|
|
1.2.2г. Абонентская линия
|
"
|
-
|
|
1.2.3. Входное усилительно-преобразовательное
устройство для СКП
|
По табл. 7, подпункт 1.1.3
|
В случае необходимости в состав входного
усилительно-преобразовательного устройства входят конверторы и другие
элементы
|
|
1.2.4. Распределитель в домовой распределительной
сети
|
Последовательное включение распределителей
допускается в соответствии с черт. 8
|
-
|
|
1.2.5. Ответвитель
|
Для подключения нескольких абонентских линий
|
Возможное число последовательно включенных
ответвителей определяется при проектировании
|
|
1.2.6. Абонентская розетка
|
По табл. 7, подпункт 1.1.5
|
По табл. 7, подпункт 1.1.5
|
|
1.2.7. Сопротивление нагрузки
|
-
|
-
|
|
1.2.8. Абонентский шнур для подключения
телевизионного приемника
|
По табл. 7, подпункт 1.1.6
|
Длина не менее 1 м
|
|
1.2.9. Абонентский шнур для подключения
радиоприемника
|
По табл. 7, подпункт 1.1.7
|
То же
|
1.3. СКП 1-1 с распределительной сетью в
проходной системе (черт. 7, 8 и табл. 9).
Черт. 7
Черт. 8
Таблица 9
|
Наименование
|
Исполнение
|
Примечание
|
|
131. Антенное устройство
|
По табл. 8, подпункт 1.1.2
|
-
|
|
1 3 2а. Фидер снижения
|
По табл. 7, подпункт 1.1.2а
|
-
|
|
1.3.2б. Кабель между входными
усилительно-преобразовательным устройством и распределителем
|
То же
|
|
|
1.3.2в. Кабель домовой распределительной сети
|
"
|
-
|
|
1.3.3. Входное усилительно преобразовательное
устройство для СКП
|
По табл. 7, подпункт 1.1.3
|
По табл. 8, подпункт 1.2.3
|
|
1.3.4. Распределитель в домовой распределительной
сети
|
По табл. 8, подпункт 1.2.4
|
|
|
1.3.5. Абонентская розетка для проходных систем
|
Для развязки подключенных приборов и разделения
телевидения и радиовещания. Конструкция абонентской розетки должна исключать
возможность ошибочного подключения приемников
|
Возможное число последовательно включенных абонентских
розеток определяется при проектировании.
Исполнения:
для открытого монтажа под штукатуркой;
для открытого монтажа над штукатуркой
|
|
1.3.6. Сопротивление нагрузки
|
-
|
-
|
|
1.3.7. Абонентский шнур для подключения
телевизионного приемника
|
По табл. 7, подпункт 1.1.6
|
Длина не менее 1 м
|
|
1.3.8. Абонентский шнур для подключения
радиоприемника
|
По табл. 7, подпункт 1.1.7
|
То же
|

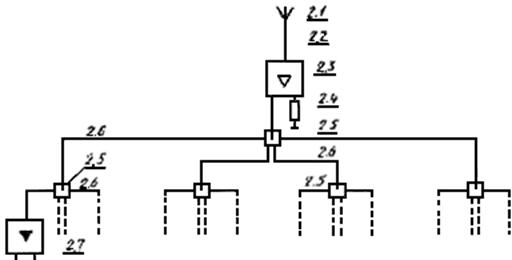

2. Класс системы СКП 1-2 (черт. 9. 10 и табл.
10)
Черт. 9
Черт. 10
Таблица 10
|
Наименование
|
Исполнение
|
Примечание
|
|
2.1. Антенное устройство
|
По табл. 8, подпункт 1.2.1
|
-
|
|
2.2. Фидер снижения
|
По табл. 7, подпункт 1.1 2а
|
-
|
|
2.3. Входное усилительно-преобразовательное
устройство для СКП
|
По табл. 7, подпункт 1.1.3
|
При приеме телевидения применение канальных
усилителей для выравнивания уровней принятых сигналов. В случае необходимости
в состав входного усилительно-преобразовательного устройства входят
конверторы и другие конструктивные элементы
|
|
2 4. Сопротивление нагрузки
|
-
|
-
|
|
2.5. Распределитель
|
С большим затуханием развязки. При наличии более
четырех усилителей домовых вводов включение распределителей согласно черт. 8
|
|
|
2.6. Кабель между входным
усилительно-преобразовательным устройством и усилителем домовых выходов
|
Коаксиальный кабель класса затухания не хуже 8 по
приложению 3
|
-
|
|
2.7. Усилитель домовой распределительной сети
|
-
|
-
|
|
2.8. Домовая распределительная сеть
|
-
|
-
|

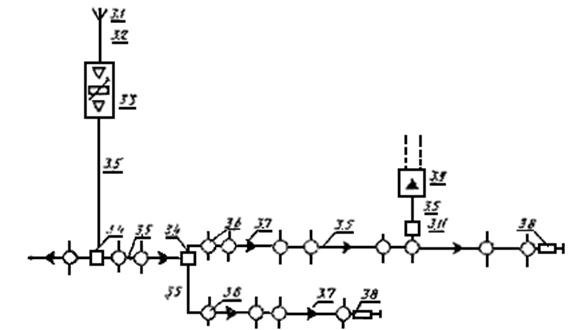

3. Класс системы КСКП 2 (черт. 11 и табл. 11)
Черт. 11
Таблица 11
|
Наименование
|
Исполнение
|
Примечание
|
|
3.1. Антенное устройство
|
По табл. 8, подпункт 1.2.1
|
-.
|
|
3.2. Фидер снижения
|
По табл. 7, подпункт 1.1.2а
|
-
|
|
3.3. Головная станция (группа главных усилителей)
|
Без автоматического регулирования или с
автоматическим регулированием уровней сигналов на выходе (определяется при
проектировании)
|
-
|
|
3.4. Распределитель распределительной сети
|
По два, три или четыре направления
|
-
|
|
3 5 Кабель распределительной сети
|
Коаксиальный кабель классов затухания не хуже 8 по
приложению 3
|
-
|
|
3.6. Ответвитель распределительной сети
|
Для подключения от 1 до 4 усилителей домовых вводов
|
-
|
|
3.7. Усилитель распределительной сети
|
Для частотно-зависимого подъема уровня
|
Необходимость пилотного регулирования определяется
при проектировании
|
|
3.8. Сопротивление нагрузки
|
-
|
-
|
|
3 9 Усилитель домовой распределительной сети
|
-
|
-
|
|
3.10. Домовая распределительная сеть
|
-
|
-
|
|
3.11. Пункт ломового ввода
|
-
|
-
|

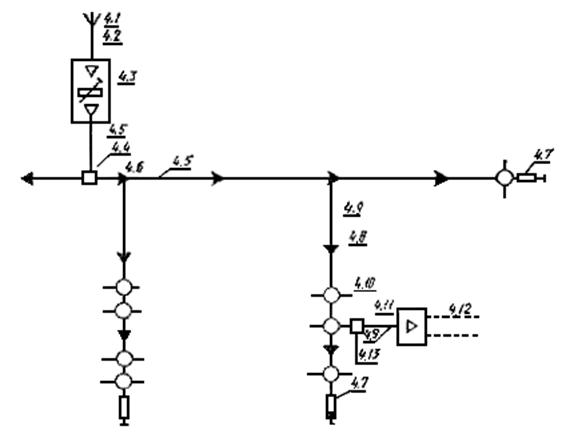

4. Класс системы КСКП 3 или СКТ (черт. 12 к
табл. 12)
Черт. 12
Таблица 12
|
Наименование
|
Исполнение
|
Примечание
|
|
4 1. Антенное устройство
|
По табл. 8, подпункт 1.2.1
|
-
|
|
4.2. Антенный фидер
|
По табл. 7, подпункт 1.1.2а
|
-
|
|
4.3. Головная станция (группа главных усилителей)
|
С автоматическим регулированием уровней сигналов на
выходе
|
Допускается подвод сигналов для внутренних программ
|
|
4.4. Распределитель магистральной сети
|
По 2, 3 или 4 направления
|
-
|
|
4.5. Кабель магистральной сети
|
Коаксиальный кабель класса затухания не хуже 2,5 по
приложению 3
|
-
|
|
|
|
|
|
4.6. Усилитель магистральной сети
|
Для частотно-зависимого подъема уровня
|
Необходимость пилотного регулирования определяется
при проектировании
|
|
4.7. Сопротивление нагрузки
|
-
|
|
|
4.8. Усилитель субмагистральной сети
|
Для частотно-зависимого подъема уровня
|
То же
|
|
4.9. Кабель субмагистральной сети
|
Коаксиальный кабель класса затухания не хуже 8 по
приложению 3
|
-
|
|
4.10. Ответвитель
|
Для подключения от 1 до 4 усилителей домовых вводов
|
-
|
|
4.11. Усилитель домовой распределительной сети
|
-
|
-
|
|
4.12. Домовая распределительная сеть
|
-
|
-
|
|
4.13. Пункт домового ввода
|
-
|
-
|
ПРИЛОЖЕНИЕ
3
Рекомендуемое
КОАКСИАЛЬНЫЕ КАБЕЛИ ДЛЯ ПРИЕМНЫХ РАСПРЕДЕЛИТЕЛЬНЫХ СИСТЕМ ТЕЛЕВИДЕНИЯ И
РАДИОВЕЩАНИЯ
1. Коаксиальные ВЧ-кабели
для систем коллективного приема (СКП) и крупных систем коллективного приема
(КСКП) характеризуются максимальным коэффициентом затухания данного кабеля (в
децибелах на каждые 100 м) при частоте f = 200 МГц и температуре
окружающей среды 20 °С в соответствии с табл. 13.
Таблица 13
|
Класс затухания
|
Диапазон максимальной постоянной затухания при 200 МГц и 20°С, дБ/100 м
|
|
2,5
|
До 2,5
|
|
4
|
От 2,5 " 4,0
|
|
8
|
" 4,0 " 8,0
|
|
13
|
" 8,0 " 13,0
|
|
21
|
" 13,0 " 21,0
|
2. Допускаемые отклонения волнового
сопротивления должны соответствовать указанным в табл. 14.
Таблица 14
|
Класс затухания
|
Допускаемые отклонения волнового сопротивления, Ом
|
|
2,5
|
± 2,0
|
|
4
|
± 2,0
|
|
8
|
± 2,5
|
|
13
|
± 3
|
|
21
|
± 5,0
|
3. Минимальные значения, которые должны
выдерживаться для затухания несогласованности ВЧ-кабелей для СКП и КСКП, должны
соответствовать указанным в табл. 15. Допускается, чтобы в каждом диапазоне
частот появлялось не более 3 узкополосных значений затухания несогласованности,
которые не более чем на 4 дБ ниже минимальных значений, указанных в табл. 15.
Таблица 15
|
Класс затухания
|
Минимальные значения затухания несогласованности,
дБ, в диапазонах частот, МГц
|
|
|
От 30 до 300
|
От 300 до 460
|
От 460 до 630
|
От 630 да 860
|
|
2,5
|
26
|
23
|
22
|
21
|
|
4
|
26
|
23
|
22
|
21
|
|
8
|
23
|
20
|
19
|
18
|
|
13
|
18
|
16
|
14
|
13
|
|
21
|
-
|
-
|
-
|
-
|
ИНФОРМАЦИОННЫЕ
ДАННЫЕ
1. Постановлением Государственного комитета СССР по
стандартам от 30.10.89 № 3278 стандарт Совета Экономической Взаимопомощи СТ СЭВ
6423-88 "Сети распределительные приемных систем телевидения и
радиовещания. Термины и определения, классификация приемных систем, основные
параметры и технические требования"
ВВЕДЕН В
ДЕЙСТВИЕ непосредственно в качестве государственного стандарта СССР с 01.01.91
2. Срок первой проверки - 1995 г.
Периодичность проверки - 4
г.
3. ССЫЛОЧНЫЕ
НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ:
|
Обозначение НТД, по который дана ссылка
|
Номер пункта
|
|
ГОСТ 12.2.006-87
|
3.6
|
