ГОСТ 21924.3-84

МЕЖГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Плиты железобетонные для покрытий городских дорог

АРМАТУРНЫЕ И МОНТАЖНО-СТЫКОВЫЕ ИЗДЕЛИЯ

Конструкция и размеры

Reinforced concrete slabs for pavements of city roads. Structure fittings products.
Structure and dimensions

ГОСТ
21924.3-84

Дата введения 01.01.85

1. Настоящий стандарт распространяется на арматурные и монтажно-стыковые изделия железобетонных предварительно напряженных плит по ГОСТ 21924.1 и плит с ненапрягаемой арматурой по ГОСТ 21924.2, предназначенные для устройства постоянных и временных городских дорог.

2. Форма и размеры арматурных и монтажно-стыковых изделий должны соответствовать указанным на черт. 1 - 4 и в табл. 1.

Примечание. При применении термомеханически упрочненной арматурной стали класса Ат-IIIС по ГОСТ 10884 стержнями из этой арматурной стали следует заменять в изделиях стержни из арматурной стали класса А-III тех же диаметров.

3. Спецификация и выборка арматурной стали на арматурные и монтажно-стыковые изделия приведены в табл. 2.

2, 3. (Измененная редакция, Изм. № 1).

4. В арматурных сетках должны быть сварены все пересечения стержней.

5. Соединения стержней в арматурных сетках и каркасах, монтажно-стыковых изделиях следует выполнять контактно-точечной сваркой по ГОСТ 14098.

6. Режимы сварки - по СН 393.

7. Технические требования, правила приемки и методы контроля - по ГОСТ 21924.0.

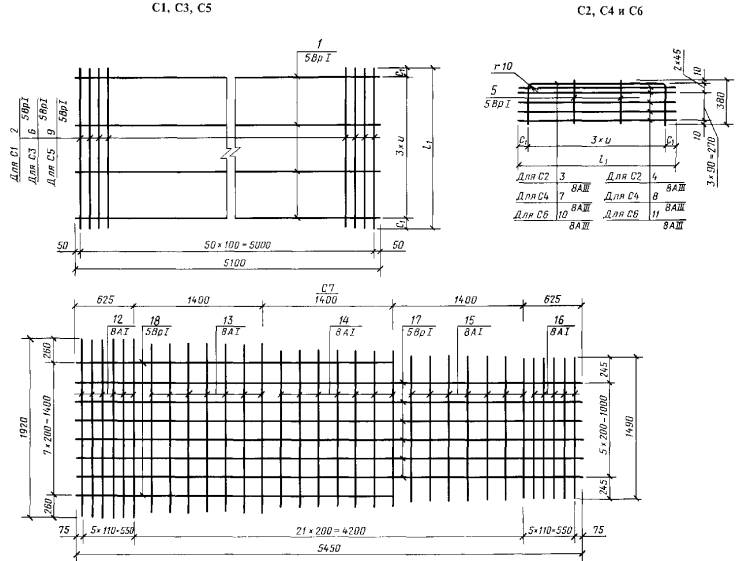

Черт. 1

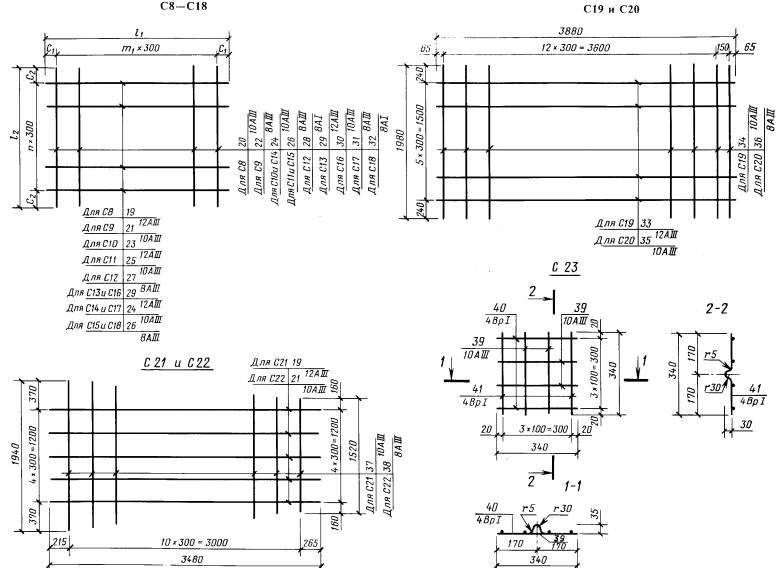

Черт. 2

Черт. 3

Черт. 4

Таблица 1

Марка	Размеры, мм
Марка	l₁	l₂	m₁	m₂	n	u	c₁	c₂	R	r
С1	1820	-	-	-		500	160	-	-	-
С2	1820					600	10
С3	1700					500	100
С4	1700					560	10
С5	1950					580	105
С6	1950					640	15
С8, С9	3480	2730	10		7	-	240	315
С10, С11, С12	2980	1730	8		4		290	265
С13, С14, С15	1730	1730	4		4		265	265
С16, С17, С18	1730	1480	4		3		265	290
К1	2600	95	5		-	55	-	-
К2	2600	105	5			65
К3	2100	95	4			55
К4		105				65
К5		110				70
К6	1600	80	3			40
К7		90				50
К8		100				60
К9		85				45
К10		95				55
К11	3630	-	6			195	60
К12	3025		5			195	50
К13	3360		6			180	60
К14	2800		5			180	50	-
К15	3630		6	5		195	145	110
К16	3025		5	4			135	110
К17	2360		11	-			107 (108)	-
К18	3360		6	5		180	160	80
К19	2800		5	4			150	80
К20	2220		11	-			120	-
К21	3630		6	2		195	140	115
К22	3025		5	1			132 (133)	210
К23	2130		10	-			90	-
К24	3360		6	2		180	145	95
К25	2800		5	1			140	180
К26	1990		10	-			95	-
П3	495		-			-	50		30	30
П4	435						30			20
П5	370						30			20

Таблица 2

Марка	Поз.	Сечение, мм	Длина, мм	Число	Общая длина, м	Масса, кг	Выборка арматурной стали
Марка	Поз.	Сечение, мм	Длина, мм	Число	Общая длина, м	Масса, кг	Сечение, мм	Масса, кг	Масса изделия, кг
С1	1	5ВрI	5100	4	20,40	2,94	5ВрI	16,31	16,31
С1	2	5ВрI	1820	51	92,82	13,37	-	-	16,31
С2	3	8AIII	2540	1	2,54	1,00	8AIII	4,60	4,71
	4	8AIII	1820	5	9,10	3,60	5ВрI	0,11
	5	5ВрI	380	2	0,76	0,11	-	-
С3	1		5100	4	20,40	2,94	5ВрI	15,42	15,42
С3	6		1700	51	86,70	12,48	-	-	15,42
С4	7	8AIII	2420	1	2,42	0,96	8AIII	4,32	4,43
	8	8AIII	1700	5	8,50	3,36	5ВрI	0,11
	5	5ВрI	380	2	0,76	0,11	-	-
С5	1		5100	4	20,40	2,94	5ВрI	17,26	17,26
С5	9		1950	51	99,45	14,32	-	-	17,26
С6	10	8AIII	2670	1	2,67	1,06	8AIII	4,91	5,02
	11	8AIII	1950	5	9,75	3,85	5ВрI	0,11
	5	5ВрI	380	2	0,76	0,11	-	-
С7	12	8АI	1920	6	11,52	4,55	8АI	21,32	27,02
	13		1790	7	12,53	4,95	5ВрI	5,70
	14		1670		11,69	4,62	-	-
	15		1540		10,78	4,26
	16		1490	5	7,45	2,94
	17	5ВрI	5450	6	32,70	4,71
	18	5ВрI	3425	2	6,85	0,99
С8	19	12АIII	3480	8	27,84	24,72	12АIII	24,72	43,25
С8	20	10АIII	2730	11	30,03	18,53	10АIII	18,53	43,25
С9	21	10АIII	3480	8	27,84	17,18	10АIII	17,18	29,04
С9	22	8AIII	2730	11	30,03	11,86	8AIII	11,86	29,04
С10	23	12АIII	2980	5	14,90	13,23	12АIII	13,23	22,84
С10	24	10АIII	1730	9	15,57	9,61	10АIII	9,61	22,84
С11	25	10АIII	2980	5	14,90	9,19	10АIII	9,19	15,34
С11	26	8AIII	1730	9	15,57	6,15	8AIII	6,15	15,34
С12	27	8AIII	2980	5	14,90	5,89	8AIII	5,89	12,04
С12	28	8АI	1730	9	15,57	6,15	8АI	6,15	12,04
С13	29	12АIII	1730	10	17,30	15,36	12АIII	15,36	15,36
С14	24	10АIII	1730			10,67	10АIII	10,67	10,67
С15	26	8AIII	1730			6,83	8AIII	6,83	6,83
С16	29	12АIII	1730	4	6,92	6,14	12АIII	6,14	10,71
С16	30	10АIII	1480	5	7,40	4,57	10АIII	4,57	10,71
С17	24	10АIII	1730	4	6,92	4,27	10АIII	4,27	7,19
С17	31	8AIII	1480	5	7,40	2,92	8AIII	2,92	7,19
С18	26	8AIII	1730	4	6,92	2,73	8AIII	2,73	5,65
С18	32	8АI	1480	5	7,40	2,92	8АI	2,92	5,65
С19	33	12АIII	3880	6	23,28	20,67	12АIII	20,67	37,77
С19	34	10АIII	1980	14	27,72	17,10	10АIII	17,10	37,77
С20	35	10АIII	3880	6	23,28	14,36	10АIII	14,36	25,31
С20	36	8AIII	1980	14	27,72	10,95	8AIII	10,95	25,31
С21	19	12АIII	3480	5	17,40	15,45	12АIII	15,45	27,19
С21	37	10АIII	1940-1520	11	19,03	11,74	10АIII	11,74	27,19
С22	21	10АIII	3480	5	17,40	10,74	10АIII	10,74	18,26
С22	38	8AIII	1940-1520	11	19,03	7,52	8AIII	7,52	18,26
С23	39	10АIII	340	4	1,36	0,84	10АIII	0,84	0,98
	40	4ВрI	390	2	0,78	0,07	4ВрI	0,14
	41	4ВрI	380	2	0,76	0,07	-	-
К1	42	5ВрI	2600	2	5,20	0,75	5ВрI	0,83	0,83
К1	43		95	6	0,57	0,08	-	-	0,83
К2	42		2600	2	5,20	0,75	5ВрI	0,84	0,84
К2	44		105	6	0,63	0,09	-	-	0,84
К3	45		2100	2	4,20	0,60	5ВрI	0,67	0,67
К3	43		95	5	0,48	0,07	-	-	0,67
К4	45		2100	2	4,20	0,60	5ВрI	0,68	0,68
К4	44		105	5	0,53	0,08	-	-
К5	45		2100	2	4,20	0,60	5ВрI	0,68
К5	46		110	5	0,55	0,08	-	-
К6	47		1600	2	3,20	0,46	5ВрI	0,51	0,51
К6	48		80	4	0,32	0,05	-	-
К7	47		1600	2	3,20	0,46	5ВрI	0,51
К7	49		90	4	0,36	0,05	-	-
К8	47		1600	2	3,20	0,46	5ВрI	0,52	0,52
К8	50		100	4	0,40	0,06	-	-	0,52
К9	47		1600	2	3,20	0,46	5ВрI	0,51	0,51
К9	51		85	4	0,34	0,05	-	-
К10	47		1600	2	3,20	0,46	5ВрI	0,51
К10	43		95	4	0,38	0,05	-	-
К11	52	10АIII	3630	2	7,26	4,48	10АI	4,48	4,70
К11	53	4ВрI	160	15	2,40	0,22	4ВрI	0,22	4,70
К12	54	10АIII	3025	2	6,05	3,73	10АIII	3,73	3,91
	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18	3,91
	55	10АIII	3360	2	6,72	4,15	10АIII	4,15	4,37
К13	53	4ВрI	160	15	2,40	0,22	4ВрI	0,22	4,37
К14	56	10АIII	2800	2	5,60	3,46	10АIII	3,46	3,64
К14	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18	3,64
К15	52	10АIII	3630	2	7,26	4,48	10АIII	4,48	4,70
К15	53	4ВрI	160	15	2,40	0,22	4ВрI	0,22	4,70
К16	54	10АIII	3025	2	6,05	3,73	10АIII	3,73	3,91
К16	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18	3,91
К17	57	10АIII	2360	2	4,72	2,91	10АIII	2,91	3,09
К17	53	4ВрI	160	12	1,92	0,18		0,18	3,09
К18	55	10АIII	3360	2	6,72	4,15		4,15	4,37
К18	53	4ВрI	160	15	2,40	0,22	4ВрI	0,22	4,37
К19	56	10АIII	2800	2	5,60	3,46	10АIII	3,46	3,64
К19	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18	3,64
К20	58	10АIII	2220	2	4,44	2,74	10АIII	2,74	2,92
К20	53	4ВрI	160	12	1,92	0,18	4ВрI	0,18	2,92
К21	52	10АI	3630	2	7,26	4,48	10АIII	4,48	4,69
К21	53	4ВрI	160	14	2,24	0,21	4ВрI	0,21	4,69
К22	54	10АIII	3025	2	6,05	3,73	10АIII	3,73	3,88
К22	53	4ВрI	160	10	1,60	0,15	4ВрI	0,15	3,88
К23	59	10АIII	2130	2	4,26	2,63	10АIII	2,63	2,79
К23	53	4ВрI	160	11	1,76	0,16	4ВрI	0,16	2,79
К24	55	10АIII	3360	2	6,72	4,15	10АIII	4,15	4,36
К24	53	4ВрI	160	14	2,24	0,21	4ВрI	0,21	4,36
К25	56	10АIII	2800	2	5,60	3,46	10АIII	3,46	3,61
К25	53	4ВрI	160	10	1,60	0,15	4ВрI	0,15	3,61
К26	60	10АIII	1990	2	3,98	2,46	10АIII	2,46	2,62
К26	53	4ВрI	160	11	1,76	0,16	4ВрI	0,16	2,62
П1	61	22АI	1670	1	1,67	4,98	22АI	4,98	5,13
П1	62	10АI	250	1	0,25	0,15	10АI	0,15	5,13
П1а	78	22АI	850	1	0,85	2,53	22АI	2,53	2,83
П1а	62	10АI	250	2	0,50	0,30	10АI	0,30	2,83
П2	63	20АI	1420	1	1,42	3,51	20АI	3,51	3,66
П2	62	10АI	250	1	0,25	0,15	10АI	0,15	3,66
П2а	79	20АI	850	1	0,85	2,38	20АI	2,38	2,68
П2а	62	10АI	250	2	0,50	0,30	10АI	0,30	2,68
П3	64	14АI	1260	1	1,26	1,52	14АI	1,52	1,67
П3	62	10АI	250	1	0,25	0,15	10АI	0,15	1,67
П4	65	12АI	1060	1	1,06	0,94	12АI	0,94	1,09
П4	62	10АI	250	1	0,25	0,15	10АI	0,15	1,09
П5	66		930	1	0,93	0,57	10АI	0,72	0,72
П5	62		250	1	0,25	0,15	-	-
П6	67		930	1	0,93	0,57	10АI	0,72
П6	62		250	1	0,25	0,15	-	-
Ск1	68	16АI	360	1	0,36	0,57	16АI	0,57
Ск1	62	10АI	250	1	0,25	0,15	10АI	0,15
Ф1	69	4ВрI	90	1	0,09	0,01	4ВрI	0,01	0,01
Сп1	70	3ВрI	1290		1,29	0,07	3ВрI	0,07	0,07
Отдельные стержни	19	12АIII	3480		3,48	3,09	12АIII	3,09	3,09
	20	10АIII	2730		2,73	1,68	10АIII	1,68	1,68
	21	10АIII	3480		3,48	2,15	10АIII	2,15	2,15
	22	8AIII	2730		2,73	1,08	8AIII	1,08	1,08
	23	12АIII	2980		2,98	2,65	12АIII	2,65	2,65
	24	10АIII	1730		1,73	1,07	10АIII	1,07	1,07
	25	10АIII	2980		2,98	1,84	10АIII	1,84	1,84
	26	8AIII	1730		1,73	0,68	8AIII	0,68	0,68
	27	8AIII	2980		2,98	1,18	8AIII	1,18	1,18
	28	8А1	1730		1,73	0,68	8AI	0,68	0,68
	29	12АIII	1730		1,73	1,54	12III	1,54	1,54
	30	10АIII	1480		1,48	0,91	10АIII	0,91	0,91
	31	8AIII	1480			0,58	8AIII	0,58	0,58
	32	8АI	1480			0,58	8AI	0,58	0,58
	33	12АIII	3880		3,88	3,45	12АIII	3,45	3,45
	35	10АIII	3880		3,88	2,39	10АIII	2,39	2,39
	71	12АIII	3490		3,49	3,10	12АIII	3,10	3,10
	72	10АIII	1970		1,97	1,22	10АIII	1,22	1,22
	73		1490		1,49	0,92		0,92	0,92
	74		3490		3,49	2,15		2,15	2,15
	75	8AIII	1970		1,97	0,78	8AIII	0,78	0,78
	76	8AIII	1490		1,49	0,59	8AIII	0,59	0,59
	77	10АIII	550		0,55	0,34	10АIII	0,34	0,34

Примечание. Для арматурной стали класса Ат-IIIС сечение, длину и массу следует принимать одинаковыми с арматурной сталью класса А-III.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством жилищно-коммунального хозяйства РСФСР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по делам строительства от 30.09.83 № 210

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 10884-94	2
ГОСТ 14098-94	5
ГОСТ 21924.0-84	7
ГОСТ 21924.1-84	1
ГОСТ 21924.2-84	1
СН 393-78	6

5. ИЗДАНИЕ (март 2002 г.) с Изменением № 1, утвержденным в декабре 1987 г. (ИУС 5-88)
