ГОСТ 21924.2-84

МЕЖГОСУДАРСТВЕННЫЕ СТАНДАРТЫ

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ
С НЕНАПРЯГАЕМОЙ АРМАТУРОЙ
ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ЖЕЛЕЗОБЕТОННЫЕ С НЕНАПРЯГАЕМОЙ
АРМАТУРОЙ ДЛЯ ПОКРЫТИЙ ГОРОДСКИХ ДОРОГ

Конструкция и размеры

Reinforced concrete slabs of unstressed fittings for pavements of city roads.
Structure and dimensions

ГОСТ
21924.2-84

Дата введения 01.01.85

1. Настоящий стандарт распространяется на железобетонные плиты с ненапрягаемой арматурой, изготовляемые из тяжелого бетона и предназначенные для устройства покрытий постоянных и временных городских дорог под автомобильную нагрузку Н-30 и Н-10, и устанавливает конструкцию этих плит.

Плиты применяют для дорог в районах с расчетной температурой наружного воздуха (средней наиболее холодной пятидневки района строительства по СНиП 2.01.01) до минус 40 °C включ.

При применении плит в климатическом подрайоне IVA должны учитываться дополнительные требования СНиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях.

Допускается применение данных плит для дорог в районах с расчетной температурой наружного воздуха ниже минус 40 °C при соблюдении требований, предъявляемых СНиП 2.03.01 к конструкциям, предназначенным для эксплуатации в этих условиях.

(Измененная редакция, Изм. № 1).

2. Форма и основные параметры плит - по ГОСТ 21924.0.

3. Технические показатели плит приведены в табл. 1.

4. Плиты должны удовлетворять всем требованиям ГОСТ 21924.0 и настоящего стандарта.

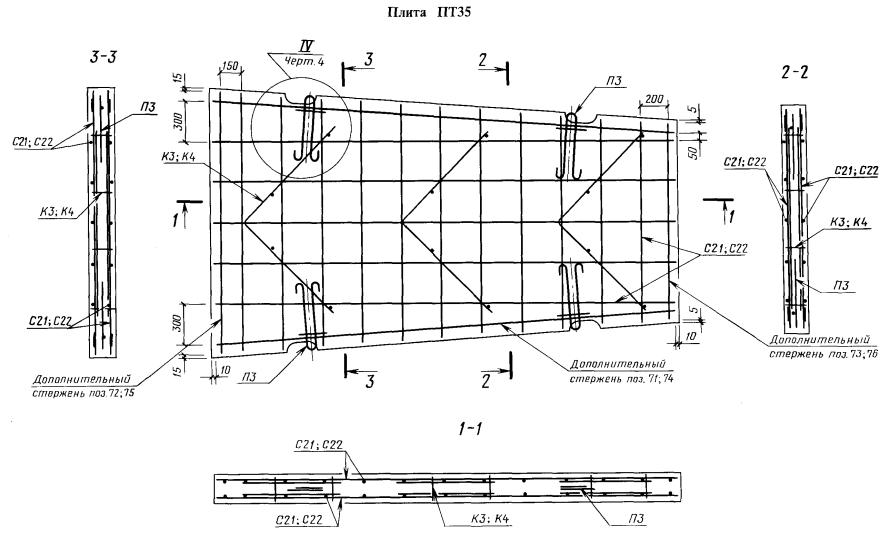

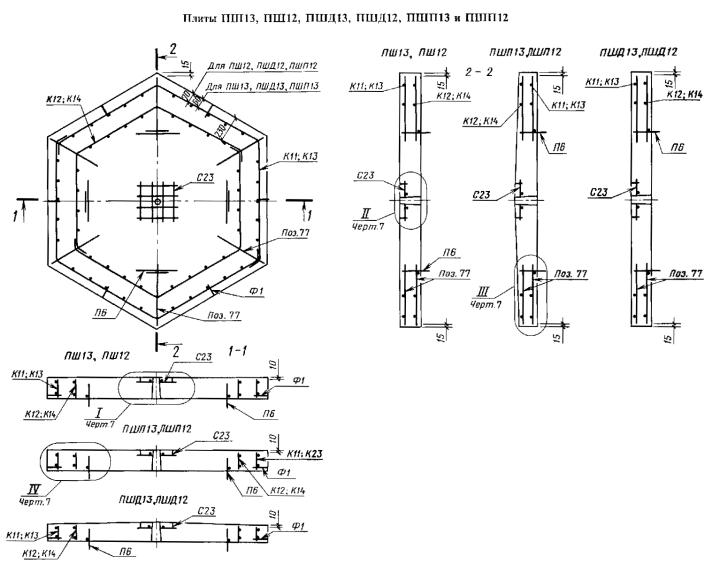

5. Армирование плит должно соответствовать приведенному на черт. 1 - 7.

Армирование плит термомеханически упрочненной арматурной сталью класса Ат-IIIС по ГОСТ 10884 аналогично армированию арматурной сталью класса А-III по ГОСТ 5781.

Примечание. Допускается применение для фиксации арматурных сеток вместо элементов К1-К10 и Ф1 фиксаторов других типов, которые без увеличения расхода стали на плиту обеспечивают фиксацию арматуры согласно требованиям данного стандарта при исключении выхода металла на лицевую поверхность плиты в пределах защитного слоя бетона.

6. Спецификация арматурных и монтажно-стыковых элементов приведена в табл. 2, выборка арматурной стали для их изготовления на одну плиту - в табл. 3.

5, 6. (Измененная редакция, Изм. № 1).

7. Форма и размеры арматурных и монтажно-стыковых элементов - по ГОСТ 21924.3.

8. Значения контрольной нагрузки (без учета собственного веса плиты) для испытания плит по прочности и трещиностойкости приведены в табл. 4.

9. Контрольная ширина раскрытия трещин при испытании плит по трещиностойкости не должна превышать 0,2 мм.

Таблица 1

Марка плиты	Класс бетона по прочности на сжатие	Марка бетона по прочности на растяжение при изгибе	Площадь постели, м²	Расход материалов
				Бетон на плиту, м³	Сталь, кг
				Бетон на плиту, м³	на плиту	на 1 м³постели
1П35.28-30	В30	50	9,6	1,63	113,92	11,87
2П35.28-30	В22,5				113,92	11,87
1П35.28-10	В30				79,36	8,27
2П35.28-10	В22,5				79,36	8,27
1П30.18-30	В30		5,2	0,88	66,26	12,74
2П30.18-30	В22,5				46,48	8,94
1П30.18-10	В30				46,48	8,94
2П30.18-10	В22,5				37,24	7,16
1П18.18-30	В30		3,0	0,48	46,94	15,65
2П18.18-30	В22,5				33,80	11,27
1П18.18-10	В30				33,80	11,27
2П18.18-10	В22,5				23,02	7,67
1П18.15-30	В30		2,6	0,41	35,12	13,51
2П18.15-30	В22,5				24,88	9,57
1П18.15-10	В30				24,88	9,57
2П18.15-10	В22,5				20,26	7,79
1ПББ35.20-30	В30		7,8	1,35	100,43	12,88
1ПББ35.20-10			7,8	1,35	71,27	9,14
1ПТ35-30			6,1	1,03	79,75	13,07
2ПТ35-30	В22,5				79,75	13,07
1ПТ35-10	В30				56,58	9,28
2ПТ35-10	В22,5				56,58	9,28
1ПШ13-30	В30		4,0	0,72	25,22	6,30
1ПШД13-30				0,76
1ПШП13-30				0,77
1ПШ12-30			3,5	0,63	24,02	6,86
1ПШД12-30				0,66
1ПШП12-30				0,67
1ДПШ13-30			2,0	0,36	16,25	8,12
1ДПШ12-30			1,7	0,31	15,48	9,10
1ППШ13-30			2,0	0,36	16,60	8,30
1ППШ12-30			1,7	0,31	15,83	9,31

Марка плиты	Арматурные сетки		Арматурные каркасы		Монтажные петли		Скобы		Фиксаторы		Отдельные стержни
Марка плиты	Марка	Число	Марка	Число	Марка	Число	Марка	Число	Марка	Число	Поз.	Число
1П35.28-30,	С8	2	К1	2	П3	4	-	-	-	-	19	4
2П35.28-30	С8		К1								20
1П35.28-10,	С9		К2								21
2П35.28-10	С9		К2								22
1П30.18-30	С10		К3		П4						23
1П30.18-30	С10		К3								24
2П30.18-30,	СП		К4								25
1П30.18-10	СП		К4								26
2П30.18-10	С12		К5								27
2П30.18-10	С12		К5								28
1П18.18-30	С13		К6		П5						29	8
2П18.18-30, 1П18.18-10	С14		К7								24
2П18.18-10	С15		К8								26
1П18.15-30	С16		К9								29	4
1П18.15-30	С16		К9								30
2П18.15-30,	С17		К10								24
1П18.15-10	С17		К10								31
2П18.15-10	С18		К8								26
2П18.15-10	С18		К8								32
1ПББ35.20-30	С19		К9	3	П3		Ск1	4			33
1ПББ35.20-10	С20		К10				Ск1	4			35
1ПТ35-30,	С21		К3								71
2ПТ35-30											72	2
2ПТ35-30											73	2
1ПТ35-10,	С22		К4								74	4
2ПТ35-10											75	2
2ПТ35-10											76	2
1ПШ13-30,	С23	1	К11, К12	2	П6				Ф1	6	77	12
1ПШД13-30,
1ПШП13-30
1ПШ12-30,			К13, К14
1ПШД12-30,
1ПШП12-30
1ДПШ13-30			К15 - К17	1		3				5		4
1ДПШ12-30			К18 - К20							5		4
1ППШ13-30			К21 - К23							6		6
1ППШ12-30			К24 - К26							6		6

Таблица 3

кг

Марка плиты	Арматурная сталь по ГОСТ 5781										Арматурная сталь по ГОСТ 6727			Всего
	Класс А-III				Класс А-I						Класс Вр-I
	Диаметр, мм			Итого	Диаметр, мм					Итого	Диаметр, мм
	8	10	12	Итого	8	10	12	14	16	Итого	4	5	Итого
1П35.28-30,	-	43,78	61,80	105,58	-	0,60	-	6,08	-	6,68	-	1,66	1,66	113,92
2П35.28-30	-	43,78	61,80	105,58								1,66	1,66	113,92
1П35.28-10,	28,04	42,96	-	71,00								1,68	1,68	79,36
2П35.28-10	28,04	42,96	-	71,00								1,68	1,68	79,36
1П30.18-30	-	23,50	37,06	60,56			3,76	-		4,36		1,34	1,34	66,26
2П30.18-30,	15,02	25,74		40,76								1,36	1,36	46,48
1П30.18-10	15,02	25,74		40,76										46,48
2П30.18-10	16,50	-		16,50	15,02					19,38				37,24
1П18.18-30		-	43,04	43,04	-	2,88	-			2,88		1,02	1,02	46,94
2П18.18-30,		29,90		29,90										33,80
1П18.18-10		29,90		29,90										33,80
2П18.18-10	19,10	-		19,10								1,04	1,04	23,02
1П18.15-30	-	12,78	18,44	31,22								1,02	1,02	35,12
2П18.15-30,	8,16	12,82	-	20,98										24,88
1П18.15-10	8,16	12,82		20,98										24,88
2П18.15-10	8,18	-		8,18	8,16					11,04		1,04	1,04	20,26
1ПББ35.20-30	-	34,20	55,14	89,34	-	1,20		6,08	2,28	9,56		1,53	1,53	100,43
1ПББ35.20-10	21,90	38,28	-	60,18		1,20			2,28	9,56		1,53	1,53	71,27
1ПТ35-30,	-	27,76	43,30	71,06		0,60			-	6,68		2,01	2,01	79,75
2ПТ35-30	-	27,76	43,30	71,06								2,01	2,01	79,75
1ПТ35-10,	17,78	30,08	-	47,86								2,04	2,04	56,58
2ПТ35-10	17,78	30,08		47,86								2,04	2,04	56,58
1ПШ13-30,	-	21,34		21,34		2,88		-		2,88	1,00	-	1,00	25,22
1ПШД13-30,
1ПШП13-30
1ПШ12-30,		20,14		20,14										24,02
1ПШД12-30,
1ПШП12-30
1ДПШ13-30		13,32		13,32		2,16				2,16	0,77		0,77	16,25
1ДПШ12-30		12,55		12,55							0,77		0,77	15,48
1ППШ13-30		13,72		13,72							0,72		0,72	16,60
1ППШ12-30		12,95		12,95							0,72		0,72	15,83

Примечание. При применении арматурной стали класса Ат-IIIC ее диаметр и расход следует принимать одинаковым с арматурной сталью класса А-III.

Таблица 4

Марка плиты	Контрольная нагрузка (без учета собственного веса плиты), кН (тс), при испытании плит		Марка плиты		Контрольная нагрузка (без учета собственного веса плиты), кН (тс), при испытании плит
Марка плиты	по прочности	по трещиностойкости	Марка плиты		по прочности	по трещиностойкости
1П35.28-30	115,6 (11,8)	63,7 (6,5)	1П18.15-30		179,3 (18,3)	99,0 (10,1)
2П35.28-30	113,7 (11,6)	62,7 (6,4)	2П18.15-30		122,5 (12,5)	67,6 (6,9)
1П35.28-10	67,6 (6,9)	37,2 (3,8)	1П18.15-10		123,5 (12,6)	67,6 (6,9)
2П35.28-10	66,6 (6,8)	37,2 (3,8)	2П18.15-10		73,5 (7,5)	40,2 (4,1)
1П30.18-30	107,8 (11,0)	59,8 (6,1)	1ПББ35.20-30		69,6 (7,1)	38,2 (3,9)
2П30.18-30	68,6 (7,0)	37,2 (3,8)	1ПББ35.20-10		38,2 (3,9)	21,6 (2,2)
1П30.18-10	69,6 (7,1)	38,2 (3,9)	1ПТ35-30		83,3 (8,5)	46,1 (4,7)
2П30.18-10	33,3 (3,4)	18,6 (1,9)	2ПТ35-30		82,3 (8,4)	45,1 (4,6)
1П18.18-30	184,2 (18,8)	100,9 (10,3)	1ПТ35-10		50,0 (5,1)	27,4 (2,8)
2П18.18-30	128,4 (13,1)	70,6 (7,2)	2ПТ35-10		50,0 (5,1)	27,4 (2,8)
1П18.18-10	129,4 (13,2)	71,5 (7,3)	1ПШ13,	1ПШД13,	94,1 (9,6)	51,9 (5,3)
2П18.18-10	78,4 (8,0)	43,1 (4,4)	1ПШП13	1ПШД13,	94,1 (9,6)	51,9 (5,3)
			1ПШ12,	1ПШД12,	79,4 (8,1)	44,1 (4,5)
			1ПШП12	1ПШД12,	79,4 (8,1)	44,1 (4,5)

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством жилищно-коммунального хозяйства РСФСР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ ПОСТАНОВЛЕНИЕМ Государственного комитета СССР по делам строительства от 30.09.83 № 210

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 5781-82	5, 6
ГОСТ 6727-80	6
ГОСТ 10884-94	5
ГОСТ 21924.0-84	2, 4
ГОСТ 21924.3-84	7
СНиП 2.01.01-82	1
СНиП 2.03.01-84	1

5. ИЗДАНИЕ (январь 2002 г.) с Изменением № 1, утвержденным в декабре 1987 г. (ИУС 5-88)
