ГОСТ 12847-67

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТЕЛЕЖКИ ГРУЗОВЫЕ С ПОДЪЕМНЫМИ УСТРОЙСТВАМИ

ТИПЫ. ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством автомобильного и сельскохозяйственного машиностроения СССР

РАЗРАБОТЧИКИ

Р.Д. Антипов, Р.Д. Серова, Г.П. Рындин, В.И. Лагункова, А.В. Балякин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 18.04.67

3. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 5883-89	8
ГОСТ 11112-70	8

4. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-12-94)

5. ПЕРЕИЗДАНИЕ (декабрь 1998 г.) с Изменениями № 1, 2, утвержденными в декабре 1985 г., июне 1990 г. (ИУС 4-86, 9-90)

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ТЕЛЕЖКИ ГРУЗОВЫЕ С ПОДЪЕМНЫМИ УСТРОЙСТВАМИ

Типы, основные параметры и размеры

Cargo-trucks with lifting devices.
Types, basic parameters and dimensions

ГОСТ 12847-67

Дата введения 01.01.69

1. Настоящий стандарт распространяется на грузовые тележки с подъемными устройствами грузоподъемностью от 125 до 1250 кг, транспортируемые вручную или буксирными механизмами по твердым и ровным покрытиям со скоростью не более 5 км/ч, предназначенные для механизации погрузочно-разгрузочных работ, штабелирования и перевозки грузов.

2. Тележки с подъемными устройствами должны изготовляться следующих типов, указанных в табл. 1.

Таблица 1

Обозначение типов	Наименование и характеристика	Номинальная грузоподъемность, кг	Область применения
1	Тележки с подъемными вилами	250;	Погрузочно-разгрузочные работы и транспортирование грузов на стандартных поддонах и в таре в складах, эстакадах, цехах предприятий, железнодорожных вагонах
		500;
		1250
2	Тележки с подъемной платформой	250;	Погрузочно-разгрузочные работы и транспортирование грузов на специальных поддонах и подставках в складах, цехах предприятий
		500;
		1000
3	Тележки-штабелеры	125;	Погрузочно-разгрузочные работы, штабелирование и транспортирование грузов на стандартных поддонах и в таре в складах, цехах предприятий
		250;
		500
4	Тележки-столы	250;	Погрузочно-разгрузочные и ремонтные работы, транспортирование грузов в складах, цехах предприятий
		500;
		1000
5	Тележки-краны	250;
		500;
		1000

(Измененная редакция, Изм. № 1).

3. Основные параметры и размеры тележек типа 1 должны соответствовать черт. 1 и табл. 2.

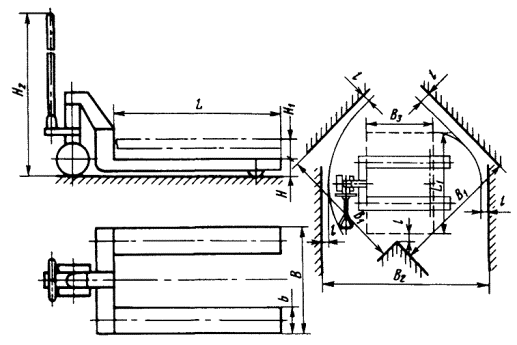

Черт. 1

Примечание. Чертеж не предопределяет конструкцию тележек.

Таблица 2

Наименование основных параметров и размеров		Нормы по типоразмерам
Наименование основных параметров и размеров		11	12	13	14	15
Номинальная грузоподъемность, кг		250	500		1250
Высота поверхности вил от пола Н, мм, не более		85
Высота подъема груза H₁, мм		125
Высота рукоятки от пола H₂, мм, не более		1500
Расстояние от края тележки до стенки при развороте l, мм		100
Размеры вил, мм	Длина L	800	1000	1250	1000	1250
	Общая ширина В	не более 560	560
	Ширина b, не более	160
Наименьшая ширина проездов B₁, пересекающихся под углом 90°, мм		1400	1600
Наименьшая ширина проездов B₂ при развороте тележки на 90°, мм		1900	2300
Наибольший размер транспортируемого груза, мм	Длина L₁	800	1200
Наибольший размер транспортируемого груза, мм	Ширина В₃	600	800
Масса тележки, кг, не более		70	80		100

Пример условного обозначения тележки типа 1, номинальной грузоподъемностью 500 кг, с длиной вил L = 1250 мм:

Тележка 13 ГОСТ 12847-67

4. Основные параметры и размеры тележек типа 2 должны соответствовать черт. 2 и табл. 3.

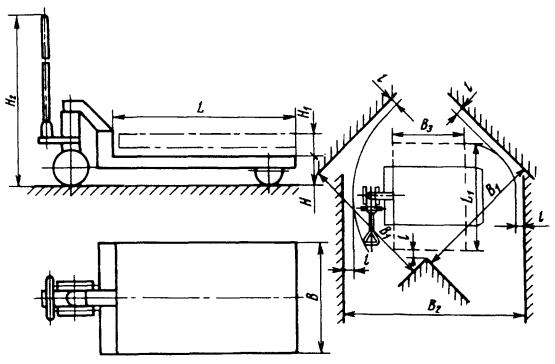

Черт. 2

Примечание. Чертеж не предопределяет конструкцию тележек.

Таблица 3

Наименование основных параметров и размеров		Нормы по типоразмерам
Наименование основных параметров и размеров		21	22	23	24	25
Номинальная грузоподъемность, кг		250		500	1000
Высота поверхности платформы от пола Н, мм		125		160		200
Высота подъема груза H₁, мм		80 - 125
Высота рукоятки от пола H₂, мм, не более		1500
Расстояние от края тележки до стенки при развороте l, мм		100
Габаритные платформы, мм	Длина L	630	800	630	800	1250
Габаритные платформы, мм	Ширина В	400	630	400	630	800
Наименьшая ширина проездов B₁, пересекающихся под углом 90°, мм		1300	1700
Наименьшая ширина проездов B₂, при развороте тележки на 90°, мм		1800	2300
Наибольший размер транспортируемого груза, мм	Длина L₁	800	1200
Наибольший размер транспортируемого груза, мм	Ширина B₃	600	800
Масса тележки, кг, не более		60		80	100

Пример условного обозначения тележки типа 2, номинальной грузоподъемностью 1000 кг, с платформой длиной L = 800 мм, шириной В = 630 мм и высотой от пола Н = 160 мм:

Тележка 24 ГОСТ 12847-67

5. Основные параметры и размеры тележек типа 3 должны соответствовать черт. 3 и табл. 4.

Черт. 3

Примечание. Чертеж не предопределяет конструкцию тележек.

Таблица 4

Наименование основных параметров и размеров			Нормы по типоразмерам
Наименование основных параметров и размеров			31	32	33
Номинальная грузоподъемность, кг			125	250	500
Расстояние центра тяжести груза от спинки вил l, мм, не более			400		600
Высота подъема груза Н, мм			1500		1800
Высота рукоятки от пола H₁, мм, не более			1500
Расстояние от края тележки до стенки при развороте l₁, мм			100
Размеры вил, мм	Длина L, не более		600		800
	Общая ширина вил В	наименьшая	320
	Общая ширина вил В	наибольшая	600		750
	Ширина b, не более		160
	Толщина s, не более		50
Ширина рамы тележки-штабелера в свету B₃, мм			700		900
Наименьшая ширина проездов B₁, пересекающихся под углом 90°, мм			1400		1700
Наименьшая ширина проездов B₂, при развороте тележки-штабелера на 90°, мм			2000		2500
Наибольший размер штабелируемого груза, мм		Длина L₁	800		1200
Наибольший размер штабелируемого груза, мм		Ширина B₄	600		800
Масса тележки, кг, не более			80	170	250

Пример условного обозначения тележки типа 3, номинальной грузоподъемностью 500 кг, с высотой подъема Н = 1800 мм:

Тележка 33 ГОСТ 12847-67

6. Основные параметры и размеры тележек типа 4 должны соответствовать черт. 4 и табл. 5.

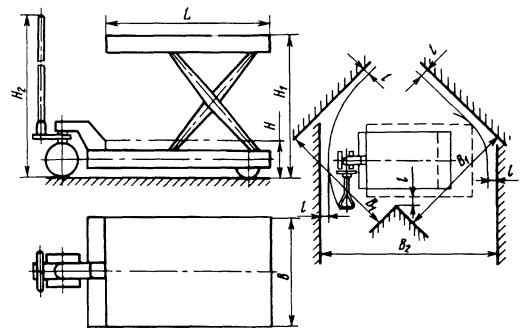

Черт. 4

Примечание. Чертеж не предопределяет конструкцию тележек.

Таблица 5

Наименование основных параметров и размеров		Нормы по типоразмерам
Наименование основных параметров и размеров		41	42	43	44	45
Номинальная грузоподъемность, кг		250	500		1000
Высота поверхности стола от пола Н, мм, не более		350
Высота подъема поверхности стола от пола H₁, мм, не более		1000	1250
Высота рукоятки от пола H₂, мм, не более		1500
Расстояние от края тележки до стенки при развороте l, мм		100
Габариты платформы стола, мм	Длина L	800		1250	800	1250
Габариты платформы стола, мм	Ширина В	630		800	630	800
Наименьшая ширина проездов B₁, пересекающихся под углом 90°, мм		1300		1550	1300	1550
Наименьшая ширина проездов B₂ при развороте тележки 90°, мм		1900		2400	1900	2400
Масса тележки, кг, не более		150	250		300

Пример условного обозначения тележки типа 4, номинальной грузоподъемностью 500 кг, с платформой стола длиной L = 1250 мм и шириной В = 800 мм:

Тележка 43 ГОСТ 12847-67

7. Основные параметры и размеры тележек типа 5 должны соответствовать черт. 5 и табл. 6.

Черт. 5

Примечание. Чертеж не предопределяет конструкцию тележек.

Таблица 6

Наименование основных параметров и размеров	Нормы по типоразмерам
Наименование основных параметров и размеров	51	52	53
Номинальная грузоподъемность, кг	250	500	1000
Высота крюка от пола Н, мм, не более	600	700
Высота подъема крюка от пола Н₁, мм, не более	2000	2500
Высота рукоятки от пола Н₂, мм, не более	1500
Расстояние от края тележки до стенки при развороте l, мм	100
Вылет стрелы L, мм, не менее	1000	1250
Ширина рамы тележки-крана в свету B, мм	800	900
Наименьшая ширина проездов B₁, пересекающихся под углом 90°, мм	1600	1800
Наименьшая ширина проездов B₂ при развороте тележки-крана на 90°, мм	2600	2800
Масса тележки, кг, не более	100	150	250

Пример условного обозначения тележки типа 5, номинальной грузоподъемностью 500 кг, с высотой подъема крюка H₁ = 2500 мм:

Тележка 52 ГОСТ 12847-67

3 - 7. (Измененная редакция, Изм. № 1, 2).

8. Типы, основные параметры и размеры колес - по ГОСТ 11112; массивные шины - по ГОСТ 5883.

Примечание. Для задних колес тележек типа 1 допускается применять специальные типы колес.

9. (Исключен, Изм. № 1).
