АРМАТУРА ФОНТАННАЯ
И НАГНЕТАТЕЛЬНАЯ

ТИПОВЫЕ СХЕМЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КОНСТРУКЦИИ

ГОСТ 13846-89
(СТ СЭВ 4354-83)

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Срок действия с 01.01.90

до 01.01.95

Настоящий стандарт распространяется на устьевую фонтанную и нагнетательную арматуру, состоящую из устьевой елки и трубной обвязки, независимо от области применения по климатическому району и рабочей среде.

Настоящий стандарт не распространяется на устьевую арматуру с параллельным подвешиванием скважинных трубопроводов; для добычи или нагнетания теплоносителя, а также устанавливаемую на скважины с подводным расположением устья.

1. ТИПОВЫЕ СХЕМЫ И ОСНОВНЫЕ ПАРАМЕТРЫ

1.1. Типовые схемы фонтанных елок должны соответствовать приведенным на черт. 1, нагнетательных елок - на черт. 2.

1.2. Типовые схемы трубных обвязок фонтанных и нагнетательных арматур должны соответствовать приведенным на черт. 3.

1.3. Типовые схемы устьевых арматур должны составляться сочетанием типовых схем устьевых елок с трубными обвязками.

Типовые схемы фонтанных елок

1 - переводник к трубной головке; 2 - тройник; 3 - запорное устройство; 4 - манометр с запорно-разрядным устройством; 5 - дроссель; 6 - ответный фланец; 7 - крестовина

Черт. 1

Типовые схемы нагнетательных елок

1 - переводник к трубной головке; 2 - тройник; 3 - запорное устройство; 4 - манометр с запорно-разрядным устройством; 5 - обратный клапан; 6 - ответный фланец; 7 - крестовина

Черт. 2

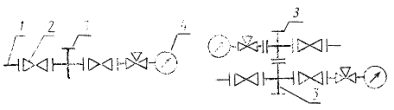

Типовые схемы трубных обвязок фонтанных арматур

нагнетательных арматур

1 - ответный фланец; 2 - запорное устройство; 3 - трубная головка; 4 - манометр с запорно-разрядным устройством; 5 - быстросборное соединение

Черт. 3

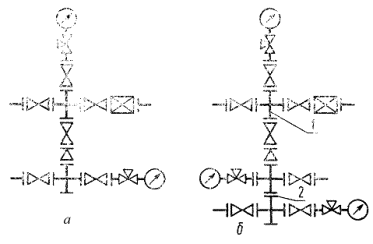

Примеры типовых схем фонтанных арматур приведены на черт. 4, нагнетательных арматур - на черт. 5.

1 - фонтанная елка (черт. 1); 2 - трубная обвязка (черт. 3)

Черт. 4

1 - нагнетательная елка (черт. 2); 2 - трубная обвязка (черт. 3)

Черт. 5

1.4. Основные параметры фонтанных арматур должны соответствовать указанным в табл. 1.

Таблица 1

1.5. Основные параметры нагнетательных арматур должны соответствовать указанным в табл. 2.

Таблица 2

1.6. Условные обозначения устьевых елок и арматур должны состоять из наименования, шифра, построенного по схеме приложения 1, и обозначения нормативно-технического документа на поставку.

Примеры условных обозначений

Фонтанной арматуры с подвешиванием скважинного трубопровода в трубной головке, с фонтанной елкой по типовой схеме 6, с автоматическим управлением, с условным проходом ствола 80 мм и боковых отводов 65 мм, на рабочее давление 70 МПа:

Арматура фонтанная АФ6А-80/65´70 ГОСТ 13846-89

Елки с подвешиванием скважинного трубопровода в переводнике к трубной головке (катушке-трубодержателе), выполненной по типовой схеме 2, с ручным управлением, с условным проходом ствола 65 мм, боковых отводов 50 мм, на рабочее давление 35 МПа, коррозионностойкого исполнения К2:

Елка фонтанная ЕФК2-65/50´35К2 ГОСТ 13846-89

Нагнетательной арматуры с подвешиванием скважинного трубопровода в переводнике к трубной головке, выполненной по типовой схеме 1, с ручным управлением, с условным проходом ствола и боковых отводов 65 мм, на рабочее давление 21 МПа:

Арматура нагнетательная АНК1-65´21 ГОСТ 13846-89

То же, с двумя трубными головками по черт. 4б:

Арматура нагнетательная АНК1а-65´21 ГОСТ 13846-89

Нагнетательной елки с теми же параметрами и назначением:

Елка нагнетательная ЕНК1-65´21 ГОСТ 13846-89

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К КОНСТРУКЦИИ

2.1. Условные проходы присоединительных фланцев устьевых арматур приведены в приложении 2.

2.2. Конструкция устьевой арматуры должна обеспечивать полную герметичность по отношению к окружающей среде.

2.3. Конструкция корпусных деталей устьевой арматуры должна обеспечивать возможность их опрессовки пробным давлением, приведенным в табл. 3.

Таблица 3

2.4. Соосность отверстий составных частей устьевой арматуры, образующих стволовый проход, должна обеспечивать беспрепятственное прохождение оборудования, приборов и приспособлений, спускаемых в скважину.

2.5. Конструкция трубной обвязки должна обеспечивать возможность подвешивания скважинных трубопроводов в корпусе трубной головки, контроля давления и управления потоком скважинной среды в затрубном (межтрубном) пространстве.

Допускается подвешивать скважинный трубопровод в переводнике к трубной головке.

2.6. Дроссель в фонтанной арматуре должен быть регулируемым.

Допускается применять по требованию потребителя нерегулируемые дроссели.

2.7. Допускается конструктивно объединять, не изменяя типовой схемы, устьевой арматуры, несколько составных частей в один блок.

2.8. Допускается дооборудовать фонтанные арматуры запорными устройствами и обратным клапаном, а елки - дросселем.

2.9. По требованию потребителя конструкция устьевой арматуры должна обеспечивать возможность:

монтажа елки при избыточном давлении среды в скважинном трубопроводе;

нагнетания ингибиторов коррозии и гидратообразования в скважинный трубопровод и затрубное пространство в фонтанных скважинах;

измерения давления и температуры скважинной среды в боковых отводах фонтанной елки.

2.10. По требованию потребителя в фонтанную арматуру следует включать:

автоматические предохранительные устройства;

запорные устройства с дистанционным управлением;

устройства, обеспечивающие возможность соединения скважинного оборудования с наземной системой управления;

быстросборное соединение для периодически устанавливаемого устьевого оборудования (приспособлений).

Схема фонтанной арматуры с системой управления приведена в приложении 3.

2.10.1. Пневмопилоты (автоматические предохранительные устройства) должны обеспечивать перекрытие скважинной среды при регламентированном его отклонении от заданного режима эксплуатации скважины.

2.10.2. Конструкция запорных устройств с дистанционным управлением должна предусматривать возможность ручного управления ими.

ПРИЛОЖЕНИЕ 1

Обязательное

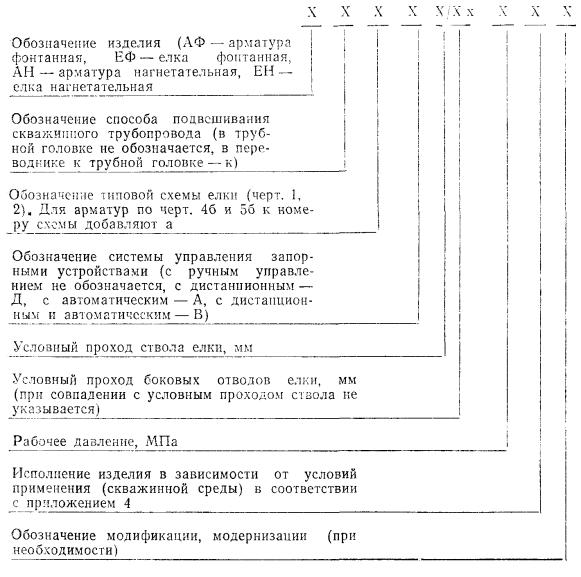

СТРУКТУРНАЯ СХЕМА ШИФРОВ УСТЬЕВЫХ АРМАТУР И ЕЛОК

ПРИЛОЖЕНИЕ 2

Обязательное

УСЛОВНЫЕ ПРОХОДЫ ПРИСОЕДИНИТЕЛЬНЫХ ФЛАНЦЕВ ФОНТАННОЙ И НАГНЕТАТЕЛЬНОЙ АРМАТУРЫ

* Менее предпочтительный условный проход.

ПРИЛОЖЕНИЕ 3

Рекомендуемое

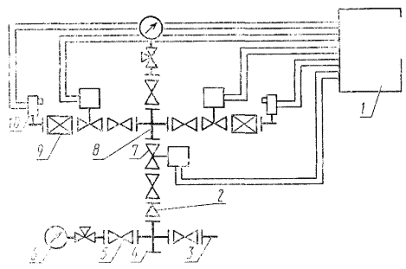

ПРИМЕР ТИПОВОЙ СХЕМЫ ФОНТАННОЙ АРМАТУРЫ С СИСТЕМОЙ УПРАВЛЕНИЯ

1 - станция управления; 2 - переводник к трубной головке; 3 - ответный фланец; 4 - трубная головка; 5 -запорное устройство с ручным управлением; 6 - манометр с запорно-разрядным устройством; 7 - запорное устройство с дистанционным управлением; 8 - крестовина; 9 - регулируемый дроссель; 10 - пневмопилот (автоматическое предохранительное устройство)

Примечание. На схеме не приведены датчики давления, температуры, загазованности и др.

ПРИЛОЖЕНИЕ 4

Обязательное

ОБОЗНАЧЕНИЕ КОРРОЗИОННО-СТОЙКОГО ИСПОЛНЕНИЯ АРМАТУР И ЕЛОК

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством химического и нефтяного машиностроения СССР

ИСПОЛНИТЕЛИ

Р.Д. Джабаров, канд. техн. наук; А.Г. Дозорцев, канд. техн. наук (руководитель темы); Т.К. Велиев, канд. техн. наук (руководитель темы); С.М. Осипова; Л.Г. Шаронова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 24.02.89 № 332

3. Срок проверки - 01.10.93.

Периодичность проверки - 5 лет.

4. Стандарт полностью соответствует СТ СЭВ 4354-83

5. ВЗАМЕН ГОСТ 13846-84
