ОТРАСЛЕВОЙ СТАНДАРТ
Вводы-выводы
труб с фланцами
приварными встык стальных сварных сосудов и аппаратов.
Конструкция и размеры.
ОСТ 26-01-1157-75
Министерство химического и нефтяного
машиностроения СССР
Москва
РАЗРАБОТАН Северодонецким филиалом Всесоюзного научно-исследовательского и конструкторского института химического машиностроения, (С.ф. НИИХИММАШ).
Директор Каминский И.В.
Руководитель темы Белых З.Д.
ВНЕСЕН Всесоюзным научно-исследовательским и конструкторским институтом химического машиностроения (НИИХИММАШ)
Директор Румянцев И.И.
ПОДГОТОВЛЕН К УТВЕРЖДЕНИЮ Базовым научно-исследовательским отделом стандартизации Всесоюзного научно-исследовательского и конструкторского института химического машиностроения (НИИХИММАШ).
Начальник БНИОС Дюкин В.В.
Руководитель темы Власова К.А.
СОГЛАСОВАН Министерством химической промышленности
Начальник управления по ремонту предприятий химической промышленности и оборудования Толчин Б.И.
УТВЕРЖДЕН Главным Управлением химического машиностроения МХНМ.
Начальник Главного Управления Григорьев П.Д.
ВВЕДЕН В ДЕЙСТВИЕ ПРИКАЗОМ Главного Управления химического машиностроения.
СОГЛАСОВАНО: Начальник Управления по ремонту предприятий химической промышленности оборудования МХП Толчин Б.И. " " 1975 г. |
УТВЕРЖДАЮ: Начальник Главного Управления Григорьев П.Д. "28" II 1975 г. |
ОТРАСЛЕВОЙ СТАНДАРТ
Вводы-выводы
труб с фланцами приварными встык стальных сварных сосудов и аппаратов. |
ОСТ 26-01-1157-75 Взамен: ОСТ 26-01-3-70, ОСТ 26-01-5-70 |
Приказом Срок действия установлен
От 28.02.75 г. № 18 с 01.01. 1976 г.
до 01.01. 1993 г.
(Измененная редакция, Изм. № 1, 2, 3).
1. Настоящий стандарт распространяется на вводы-выводы труб с фланцами приварными в стык стальных сварных сосудов и аппаратов на условное давление от 6 до 63 кгс/см2 (от 0,6 до 6,3 МПа), вакуум с остаточным давлением не ниже 667 Па (5 мм рт. ст.) и температуру от минус 70 до плюс 530°С, изготавливаемых в подотрасли химического машиностроения.
(Измененная редакция, Изм. № 3).
2. Стандарт устанавливает конструкции вводов-выводов труб двух типов:
1 - вводы-выводы труб с фланцами с выступом-впадиной приварными в стык на Ру от 6 до 63 кгс/см2 (от 0,6 до 6,3 МПа);
2 - вводы-выводы труб с фланцами с шипом-пазом приварными в стык на Ру от 6 до 63 кгс/см2 (от 0,6 до 6,3 МПа).
(Измененная редакция, Изм. № 2).
3. Конструкция и размеры вводов-выводов труб типов 1, 2 должны соответствовать указанным на черт.1, 2 и в табл.1, 2, 3, 4, 5, 6.

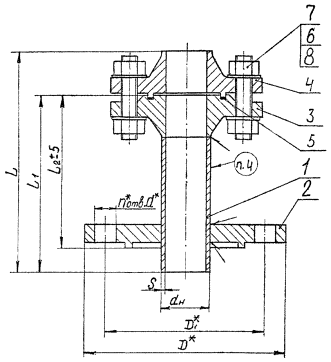

Тип 1
1. Патрубок - без чертежа
2. Фланец типа 2 - по ОСТ 26-01-
3. Фланец исполн. 3 - по ГОСТ 12821-80
4. Фланец исполн. 2 - по ГОСТ 12821-80
5. Прокладка типа Б - по ГОСТ 15180-70
6. Шпилька - по ОСТ 26-2040-77
7. Гайка - по ОСТ 26-2041-77
8. Шайба - по ОСТ 26-2042-77 (только для Ру 40 и 63 кгс/см2)
(Измененная редакция, Изм. № 1, 2).
Черт. 1
ТИП 2
1. Патрубок - без чертежа.
2. Фланец типа 3 - по ОСТ 26-01-
3. Фланец исполн. 5 - по ГОСТ 12821-80
4. Фланец исполн. 4 - по ГОСТ 12821-80
5. Прокладка типа В - по ГОСТ 15180-70
6. Шпилька - по ОСТ 26-2040-77
7. Гайка - по ОСТ 26-2041-77
8. Шайба - по ОСТ 26-2042-77 (только для Ру 40 и 63 кгс/см2)
(Измененная редакция, Изм. № 1, 2).
Черт. 2
Ру 6 кгс/см2 (0,6 МПа)
Размеры в мм
Проход условный, dу-Dу |
dн |
S |
D* |
D1* |
L не менее |
L1 не менее |
L2 |
d* |
n* |
Масса*, кг |
Применяемость |
|||
из углеродистой стали |
из коррозионностойкой стали |
тип 1 |
тип 2 |
|||||||||||
25-50 |
32 |
2,5 |
2,5 |
140 |
110 |
285 |
260 |
130 |
14 |
4 |
3,62 |
3,65 |
|
|
32-50 |
38 |
3,0 |
4,55 |
4,57 |
|
|||||||||
40-65 |
45 |
2,5 |
160 |
130 |
340 |
280 |
140 |
5,76 |
5,62 |
|
||||
50-80 |
57 |
3,0 |
3,0 |
185 |
150 |
18 |
7,77 |
7,29 |
|
|||||
50-100 |
205 |
170 |
360 |
300 |
150 |
8,57 |
8,07 |
|
||||||
65-100 |
76 |
3,5 |
3,5 |
9,64 |
9,02 |
|
||||||||
80-125 |
89 |
4,0 |
235 |
200 |
8 |
13,75 |
13,20 |
|
||||||
80-150 |
260 |
225 |
385 |
340 |
170 |
15,17 |
14,53 |
|
||||||
100-150 |
108 |
4,0 |
16,08 |
15,65 |
|
|||||||||
125-150 |
133 |
5,0 |
5,0 |
19,79 |
20,43 |
|
||||||||
150-200 |
159 |
6,0 |
6,0 |
315 |
280 |
395 |
340 |
170 |
18 |
8 |
28,30 |
27,49 |
|
|
200-250 |
219 |
10,0 |
370 |
335 |
12 |
39,13 |
37,48 |
|
||||||
250-300 |
273 |
7,0 |
10,0 |
435 |
395 |
22 |
55,05 |
57,37 |
|
|||||
300-350 |
325 |
8,0 |
12,0 |
485 |
445 |
435 |
380 |
190 |
71,06 |
70,45 |
|
|||
350-400 |
377 |
9,0 |
9,0 |
535 |
495 |
16 |
88,92 |
85,34 |
|
|||||
(Измененная редакция, Изм. № 1, 2, 3).
Ру 10 кгс/см2 (1,0 МПа)
Размеры в мм
Проход условный, dу-Dу |
dн |
S |
D* |
D1* |
L не менее |
L1 не менее |
L2 |
d* |
n* |
Масса*, кг |
Применяемость |
||
из углеродистой стали |
из коррозионностойкой стали |
тип 1 |
тип 2 |
||||||||||
200-250 |
219 |
6 |
10 |
390 |
350 |
400 |
340 |
170 |
22 |
12 |
48,76 |
46,85 |
|
250-300 |
273 |
7 |
10 |
440 |
400 |
62,90 |
65,34 |
|
|||||
300-350 |
325 |
8 |
12 |
500 |
460 |
445 |
380 |
190 |
26 |
16 |
82,71 |
82,74 |
|
350-400 |
377 |
9 |
9 |
565 |
515 |
107,23 |
105,05 |
|
(Измененная редакция, Изм. № 1, 2).
Ру 16 кгс/см2 (1,6 МПа)
Размеры в мм
Проход условный, dу-Dу |
dн |
S |
D* |
D1* |
L не менее |
L1 не менее |
L2 |
d* |
n* |
Масса*, кг |
Применяемость |
||
из углеродистой стали |
из коррозионностойкой стали |
тип 1 |
тип 2 |
||||||||||
50-80 |
57 |
3,0 |
3,0 |
195 |
160 |
350 |
300 |
150 |
18 |
4 |
10,83 |
10,50 |
|
50-100 |
215 |
180 |
8 |
12,27 |
12,07 |
|
|||||||
65-100 |
76 |
3,5 |
3,5 |
14,38 |
14,09 |
|
|||||||
80-125 |
89 |
4,0 |
4,0 |
245 |
210 |
400 |
340 |
170 |
19,58 |
19,22 |
|
||
80-150 |
280 |
240 |
22 |
22,29 |
21,79 |
|
|||||||
100-150 |
108 |
24,32 |
23,80 |
|
|||||||||
125-150 |
133 |
5,0 |
5,0 |
28,58 |
28,14 |
|
|||||||
150-200 |
159 |
6,0 |
6,0 |
335 |
295 |
12 |
39,86 |
39,28 |
|
||||
200-250 |
219 |
|
10,0 |
405 |
355 |
26 |
55,75 |
54,06 |
|
||||
250-300 |
273 |
7,0 |
10,0 |
460 |
410 |
460 |
380 |
190 |
76,39 |
80,20 |
|
||
300-350 |
325 |
8,0 |
12,0 |
520 |
470 |
16 |
100,21 |
99,94 |
|
||||
350-400 |
377 |
9,0 |
9,0 |
580 |
525 |
30 |
136,32 |
135,97 |
|
(Измененная редакция, Изм. № 1, 2, 3).
Ру 25 кгс/см2 (2,5 МПа)
Размеры в мм
Проход условный, dу-Dу |
dн |
S |
D* |
D1* |
L не менее |
L1 не менее |
L2 |
d* |
n* |
Масса*, кг |
Применяемость |
||
из углеродистой стали |
из коррозионностойкой стали |
тип 1 |
тип 2 |
||||||||||
200-250 |
219 |
6 |
10 |
425 |
370 |
500 |
420 |
200 |
30 |
12 |
76,47 |
74,91 |
|
250-300 |
273 |
8 |
11 |
485 |
430 |
16 |
106,46 |
109,74 |
|
||||
300-350 |
325 |
12 |
550 |
490 |
540 |
450 |
220 |
33 |
145,80 |
148,56 |
|
||
350-400 |
377 |
9 |
9 |
610 |
550 |
205,07 |
207,93 |
|
(Измененная редакция, Изм. № 1).
Ру 40 кгс/см2 (4,0 МПа)
Размеры в мм
Проход условный, dу-Dу |
dн |
S |
D* |
D1* |
L не менее |
L1 не менее |
L2 |
d* |
n* |
Масса*, кг |
Применяемость |
||||
из углеродистой стали |
из коррозионностойкой стали |
тип 1 |
тип 2 |
||||||||||||
10-25 |
14 |
3,0 |
2,5 |
115 |
85 |
335 |
280 |
140 |
14 |
4 |
3,28 |
3,12 |
|
||
15-32 |
18 |
135 |
100 |
18 |
4,27 |
5,30 |
|
||||||||
20-40 |
25 |
2,5 |
145 |
110 |
4,86 |
5,02 |
|
||||||||
25-50 |
32 |
160 |
125 |
345 |
5,93 |
5,83 |
|
||||||||
32-50 |
38 |
3,0 |
3,0 |
7,80 |
7,48 |
|
|||||||||
40-65 |
45 |
2,5 |
180 |
145 |
395 |
340 |
170 |
8 |
9,96 |
9,89 |
|
||||
50-80 |
57 |
3,0 |
195 |
160 |
12,64 |
12,28 |
|
||||||||
50-100 |
230 |
190 |
22 |
15,90 |
15,48 |
|
|||||||||
65-100 |
76 |
4,0 |
3,5 |
18,90 |
18,60 |
|
|||||||||
580-125 |
89 |
5,0 |
4,0 |
270 |
220 |
460 |
400 |
200 |
26 |
27,28 |
26,94 |
|
|||
80-150 |
300 |
250 |
31,50 |
31,04 |
|
||||||||||
100-150 |
108 |
5,0 |
4,5 |
300 |
250 |
470 |
400 |
200 |
26 |
8 |
37,49 |
37,54 |
|
||
125-150 |
133 |
6,0 |
5,0 |
45,18 |
45,28 |
|
|||||||||
150-200 |
159 |
8,0 |
6,0 |
375 |
320 |
570 |
500 |
250 |
30 |
12 |
69,32 |
68,48 |
|
||
200-250 |
219 |
10,0 |
445 |
385 |
590 |
33 |
120,65 |
120,24 |
|
||||||
(Измененная редакция, Изм. № 1, 2, 3).
Ру 63 кгс/см2 (6,3 МПа)
Размеры в мм
Проход условный, dу-Dу |
dн |
S |
D* |
D1* |
L не менее |
L1 не менее |
L2 |
d* |
n* |
Масса*, кг |
Применяемость |
||
из углеродистой стали |
из коррозионностойкой стали |
тип 1 |
тип 2 |
||||||||||
10-25 |
14 |
3,0 |
2,5 |
135 |
100 |
350 |
320 |
150 |
18 |
4 |
4,74 |
4,50 |
|
15-32 |
18 |
150 |
110 |
22 |
5,67 |
5,78 |
|
||||||
20-40 |
25 |
165 |
125 |
380 |
8,52 |
8,48 |
|
||||||
25-50 |
32 |
175 |
135 |
420 |
360 |
180 |
9,71 |
9,64 |
|
||||
32-50 |
38 |
3,0 |
430 |
8 |
12,17 |
12,07 |
|
||||||
40-65 |
45 |
4,0 |
2,5 |
200 |
160 |
16,82 |
16,47 |
|
|||||
50-80 |
57 |
4,0 |
210 |
170 |
19,87 |
19,68 |
|
||||||
50-100 |
250 |
200 |
26 |
24,79 |
24,58 |
|
|||||||
65-100 |
76 |
5,0 |
3,5 |
525 |
450 |
230 |
30,78 |
30,59 |
|
||||
80-125 |
89 |
6,0 |
4,0 |
295 |
240 |
30 |
41,24 |
39,89 |
|
||||
80-150 |
340 |
280 |
33 |
52,12 |
51,63 |
|
|||||||
100-150 |
108 |
6,0 |
4,5 |
340 |
280 |
530 |
450 |
230 |
33 |
8 |
61,29 |
60,74 |
|
125-150 |
133 |
8,0 |
6,0 |
635 |
530 |
280 |
77,10 |
76,96 |
|
||||
150-200 |
159 |
10,0 |
7,0 |
405 |
345 |
12 |
120,36 |
118,56 |
|
||||
200-250 |
219 |
12,0 |
10,0 |
470 |
400 |
645 |
39 |
175,75 |
171,22 |
|
(Измененная редакция, Изм. № 1, 2, 3).
Примечания:
1. По обоснованному требованию потребителя присоединительные диаметры переходного фланца поз. 2 могут быть приняты ближайшим меньшими диаметрами по ГОСТ 12815-80.
(Измененная редакция, Изм. № 2).
2. dу - условный проход ввода-вывода труб; Dу - условный проход штуцера для установки ввода-вывода труб.
3. Допускается для вводов-выводов труб на условное давление Ру £ 25 кгс/см2 и температуру не выше плюс 300°С вместо шпилек по ОСТ 26-2040-77 и гаек по ОСТ 26-2041-77 применять болты по ОСТ 26-2037-77, гайки по ОСТ 26-2038-77.
(Измененная редакция, Изм. № 1).
4.*) Для справок.
5. Масса подсчитана из условия плотности материала 7,85 г/см3 при L1 равном приведенному в таблицах настоящего стандарта.
Допускается применение вводов-выводов с другими размерами L1, при этом масса должна быть уточнена.
(Измененная редакция, Изм. № 3).
6. Толщины стенок труб приняты для сред со скоростью проникновения коррозии от 0,1 до 0,5 мм/год.
(Измененная редакция, Изм. № 2).
7. Толщины стенок труб из углеродистой, легированной и коррозионностойкой сталей для сред со скоростью проникновения коррозии менее 0,1 мм/год или более 0,5 мм/год назначаются проектирующей организацией.
Пример условного обозначения ввода-вывода труб типа 2 с dу-Dу 50-100 мм на Ру 40 кгс/см2 с длиной L1 340мм с шифром материального исполнения 3:
Ввод-вывод 2-50-100-40-340-3 ОСТ 26-01-
Пример условного обозначения патрубка с dн 57 мм толщиной 3 мм длиной 300 мм из стали 20 ввода-вывода труб типов 1, 2, 3 с dу-Dу 50-100 мм:
Патрубок 57-3-300-20 ОСТ 26-01-
При заказе ввода-вывода типа 2 под фторопластовые прокладки после обозначения условного давления следует добавлять букву Ф.
(Измененная редакция, Изм. № 2).
4. Маркировка, шифр материального исполнения и технические требования - по ОСТ 26-01-
Директор НИИХИММАШ Румянцев И.И.
Начальник БНИОС Дюкин В. В.
Директор С/ф НИИХИММАШ Каминский И.В.
Заведующий отделом стандартизации Пономаренко И.Н.
Заведующий лабораторией прочности Назаренко В.Г.
Заведующий отделом
емкостного оборудования Маслов В.И.
Заведующий конструкторским
сектором стандартов и каталогов Смыкалов К.А.
Руководитель темы Белых З.Д.
УТВЕРЖДАЮ:
Начальник Управления по развитию
химического и нефтяного
машиностроения
В.Н. Бондарев
"___"______________1996 г.
ПЕРЕЧЕНЬ
ОТРАСЛЕВЫХ СТАНДАРТОВ, С КОТОРЫХ СНИМАЕТСЯ ОГРАНИЧЕНИЕ СРОКА ДЕЙСТВИЯ
Обозначение. Наименование документа |
Наименование организации-разработчика |
Наименование организации, за которой закрепляется документ в России (до его пересмотра) |
Примечания (срок действия) |
ОСТ 26-01-1157-75 Вводы-выводы труб с фланцами приварными встык стальных сварных сосудов и аппаратов. Конструкция и размеры |
Северодонецкий НИИхиммаш (Украина) |
АО "ЦКБН" |
до 01.01.96 |
ОСТ 26-01-1158-75 Фланцы переходные плоские приварные вводов-выводов труб стальных сварных сосудов и аппаратов. Конструкция и размеры |
Северодонецкий НИИхиммаш (Украина) |
АО "ЦКБН" |
до 01.01.96 |
ОСТ 26-01-1159-75 Вводы-выводы труб стальных сварных сосудов и аппаратов. Технические требования |
Северодонецкий НИИхиммаш (Украина) |
АО "ЦКБН" |
до 01.01.96 |
ОСТ 26-01-1223-88 Фланцы стальных эмалированных сосудов и аппаратов. Конструкция и размеры |
НИИэмальхиммаш (Украина) |
- |
до 01.01.96 |
ОСТ 26-01-1242-75 Уплотнения валов для аппаратов с перемешивающими устройствами. Гидрозатворы. Параметры, конструкция и основные размеры. Технические требования |
ДзержинскНИИхиммаш |
- |
до 01.01.97 |
ОСТ 26-01-1244-88 Аппараты с механическими перемешивающими устройствами. Общие технические условия |
АО "ЛенНИИхиммаш" |
- |
до 01.01.95 |
ОСТ 26-01-1247-75 Уплотнения валов для аппаратов с перемешивающими устройствами. Уплотнения сальниковые. Типы, параметры, конструкция и основные размеры. Технические требования |
ДзержинскНИИхиммаш |
- |
до 01.01.97 |
Директор по научно-техническому
направлению АО "НИИхиммаш" В.А. Заваров
Начальник отдела стандартизации И.И. Орехова
_________________________________________________________ |
