ОТРАСЛЕВОЙ СТАНДАРТ |
|
Сборочные единицы и детали подвесок станционных трубопроводов ГЭС, АЭС и пылегазовоздухопроводов ТЭС Типы и основные параметры |
ОСТ 34-42-723-85 |
Приказом Министерства энергетики и электрификации СССР срок введения установлен
с 1 января 1986 г до 1 января 1995 г
Измененная редакция. Изм. №2
1. Настоящий стандарт распространяется на сборочные единицы (блоки) и детали подвесок станционных трубопроводов ТЭС, АЭС и пылегазовоздухопроводов ТЭС с параметрами среды Рраб < 2,2 МПа (22 кгс/см2) и tраб ≤ 425°С или Ру < 4,0 МПа (40 кгс/см2) для объектов, строящихся г районах с расчетной температурой наружного воздуха не ниже минус 30°С.
При температуре среды выше 350 °С детали подвесок, прилегающие к трубопроводу, изготавливать из следующих материалов: сталь листовая марки 0912C по ГОСТ 5520-79, сортовой прокат марки 09Г2С по ГОСТ 19281-73, крепежные изделия из стали марок 30Х, 35Х или 40Х по ГОСТ 4543-71
Измененная редакция. Изм. №1
Измененная редакция. Изм. №2
2. Типы унифицированных блоков и деталей, представленных в данном сборнике стандартов, и область их применения приведены в табл. 1÷8.
3. Конструкция, размеры, материал, допускаемые нагрузки на блоки и детали и технические требования к их изготовлению устанавливается ОСТ 34-42-724-85÷ОСТ 34-42-745-85.
4. Маркировка - по ТУ 34-42-10360-83.
5. Масса и длины допустимых пролетов трубопроводов приведения в обязательном приложении 1.
6. Выполнение монтажных швов сварных соединение элементов подвесок приведены в обязательном приложении 2.
7. Варианты крепления элементов подвесок к трубопроводам ТЭС и АЭС приведены в стандартах на блоки подвесок.
8. Сварка
8.1. Сварка опорных конструкций - ручная электродуговая или полуавтоматическая.
Сварочные материалы по PTM-1C-81 или ПН АЭГ-7-009-89 в зависимости от подведомственности трубопровода.
Измененная редакция. Изм. №2
8.2. Сварка опорных конструкций с трубопроводом - ручная аргонодуговая.
Сварочные материалы по PТM-1C-81 или ПН АЭГ-7-009-89 в зависимости от подведомственности трубопровода.
Измененная редакция. Изм. №2
8.3. Требования к сварным швам
8.3.1. Сварные швы опорных конструкций по ГОСТ 5264-80.
8.3.2. Сварные швы, соединяющие опорные конструкции с трубопроводом, по PTM-1C-81 или по ПН АЭГ-7-010-89 и ПН АЭГ-7-009-89 в зависимости от подведомственности трубопроводам.
Измененная редакция. Изм. №2
8.4. Контроль сварных соединений
8.4.1. Контроль сварных соединений опорных конструкций по ТУ 34-42-10380-83.
8.4.2 Контроль сварных соединений опорных конструкций с трубопроводов:
- визуальным осмотром и измерением - 100 %;
- капиллярный (цветной или люминесцентный методы) для трубопроводов, на которые распространяются "Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок ПН-АЭГ-7-008-89" ("Правила АЭУ") в объеме:
25 % - для сварных соединений IIВ;
10
% - для сварных соединений категорий IIIB и IIIC
и
разнородных
сварных соединений по "Правилам АЭУ";
10 % - для трубопроводов, подведомственных "Правилам пара", относящихся к 3 категории.
Допускается снижение объема капиллярного контроля до 2 % в соответствии с ПН АЭГ-7-010-89, (п.9.11.5 и п.9.11.6.).
При выборочном контроле сварных соединений опоры, контролируется соединение по всей протяженности. Количество контролируемых сварных соединений определяется установленным объемом выборного контроля.
Измененная редакция. Изм. №2
8.5. Оценка качества сварных соединений
8.5.1. Оценка качества сварных соединений опорных конструкций но СНиП 3.05.05-84.
8.5.2. Оценка качества сварных соединений опорных конструкций с трубопроводом по РТM-1C-81 или ПН АЭГ-7-010-89 в зависимости от подведомственности трубопровода.
Измененная редакция. Изм. №2
8.6. Для трубопроводов, на которые распространяются "Правила АЗС" и "правила пара...",размещение опорных конструкций должно обеспечивать возможность контроля сварного соединения под ними во время эксплуатации и не допускать перекрытия деталями опорных конструкций зон пересечения и сопряжения сварных соединений.
Измененная редакция. Изм. №1
Измененная редакция. Изм. №2
9. Варианты крепления элементов подвесок к коробам пылегазовоздухопроводов приведена в обязательном приложении 2.

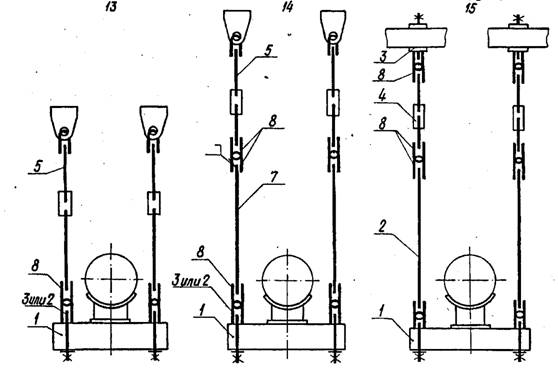

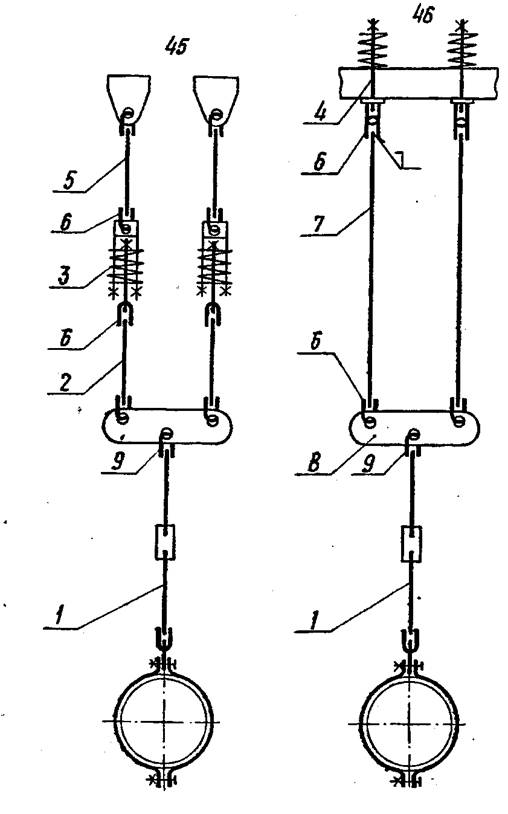

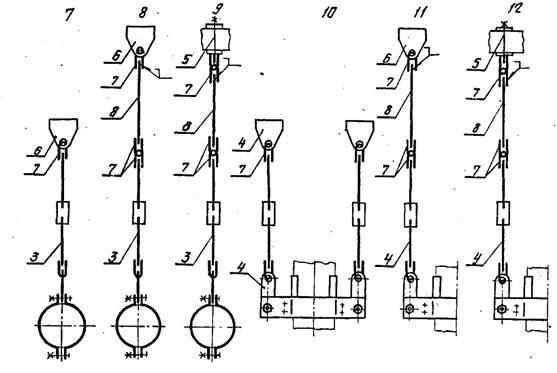

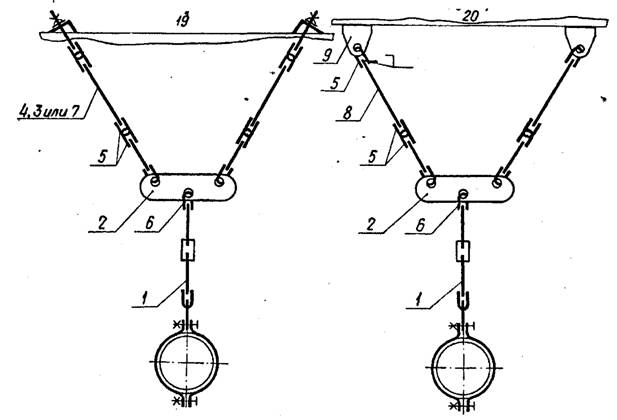

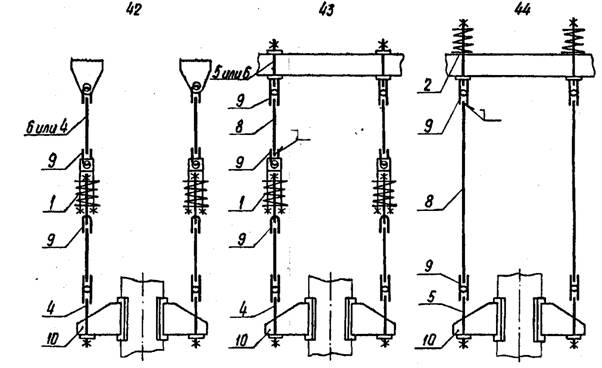

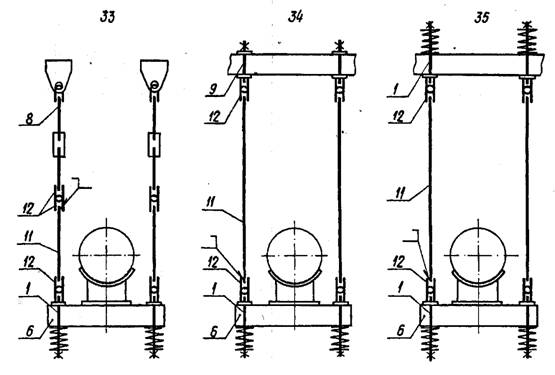

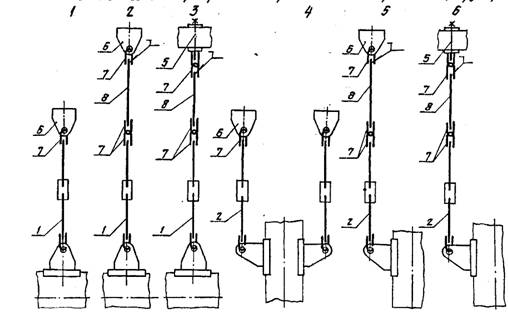

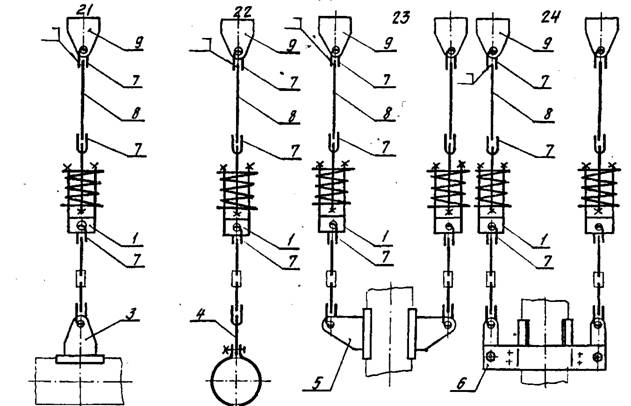

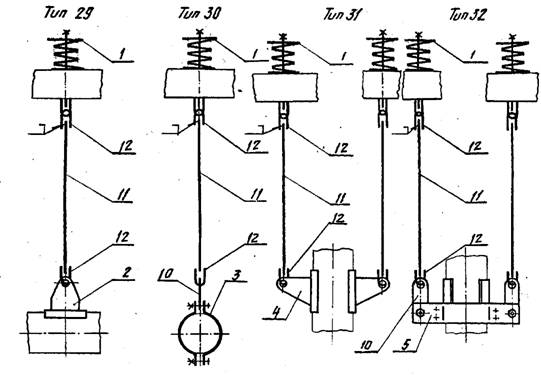

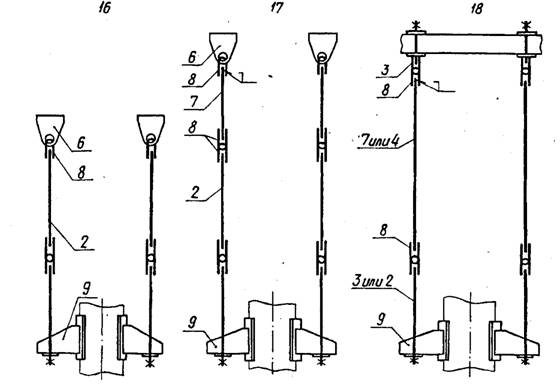

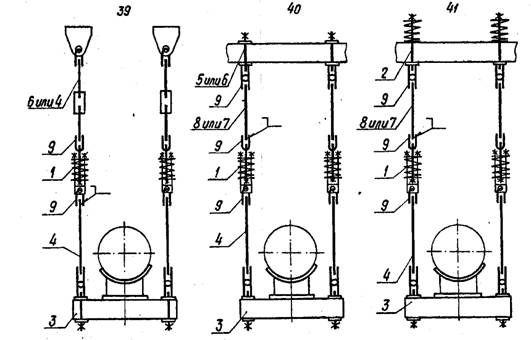

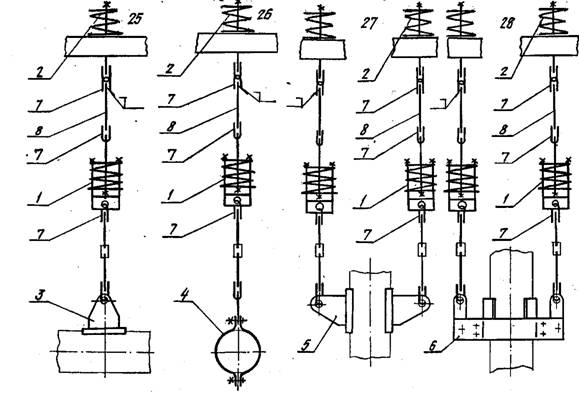

10. Наиболее распространенные типы подвесок, которые могут быть собраны из представленных в сборнике стандартов блоков и деталей, приведены в приложении к данному стандарту. Наименование составляющих узлов, их количество и обозначение приведены в табл. 1÷7.
11. Для строительства энергообъектов в районах с расчетной температурой наружного воздуха ниже минус 30 °С применять для опор и подвесок трубопроводов следующие материалы:
сталь листовая марки 09Г2С-14 по ГОСТ 19282-73;
сталь круглая, уголки, швеллеры и двутавры из стали марки 09Г2C-14 по ГОСТ 19282-73;
болты из стали 35Х по ГОСТ 4543-71 п. 2.18, класс прочности 8.8 по ГОСТ 1759-70 с дополнительными требованиями по п.п. 3 и 7 табл. 10;
гайки из стали 35Х по ГОСТ 4543-71, класс прочности 10 ГОСТ 1759-70.
*в графе "Исполнения по рабочим чертежам" приведены обозначения соответствующих узлов и деталей, по рабочим чертежам "Унифицированные детали подвесок" Часть I.
Измененная редакция. Изм. №2
Таблица 1
Типы узлов подвесок |
Для труб, мм |
Допускаемая нагрузка, кН (кгс) |
Исполнения для трубопроводов из стали |
Стр. |
||
Dн |
S |
углерод. |
корроз. |
|||
Блок подвески приварной для горизонтальных трубопроводов (ОСТ 34-42-724-85)
Для Dн > 630 ОСТ 34-42-726-85 |
57 |
3 |
0,9 (90) |
01, 29 |
02, 30 |
46 |
76 |
3; 4,5* |
1,5 (150) |
03, 31 |
04, 32 |
||
89 |
3; 3,5; 5* |
2,0 (200) |
05, 33 |
06, 34 |
||
108 |
3,5; 4; 5* |
2,9 (300) |
07, 35 |
08, 36 |
||
133 |
4; 6* |
3,8 (390) |
09, 37 |
10, 38 |
||
159 |
4,5; 5; 6* |
5,4 (550) |
11, 39 |
12, 40 |
||
219 |
6; 7; 11* |
11,7 (1200) |
13, 41 |
14, 42 |
||
273 |
6; 8; 11* |
18,1 (1850) |
15, 43 |
16, 44 |
||
325 |
6; 8; 12* |
23,5 (2400) |
17, 45 |
18, 46 |
||
377 |
6; 9 |
28,4 (2900) |
19, 47 |
20, 48 |
||
426 |
7; 8*; 9 |
33,3 (3400) |
21, 49 |
22, 50 |
||
478 |
7 |
23, 51 |
24, 52 |
|||
530 |
9 |
46,1 (4700) |
25, 53 |
26, 54 |
||
630 |
8; 12 |
53,9 (5500) |
27, 55 |
28, 56 |
||
Блок подвески хомутовый для горизонтальных трубопроводов (ОСТ 34-42-725-85)
Для Dн > 530 ОСТ 34-42-726-85 |
57 |
3 |
0,9 (90) |
01, 25 |
02, 26 |
55 |
76 |
3; 4,5* |
1,5 (150) |
03,27 |
04, 28 |
||
89 |
3; 3,5; 5* |
2,0 (200) |
05, 29 |
06, 30 |
||
108 |
3,5; 4; 5* |
2,9 (300) |
07,31 |
08, 32 |
||
133 |
4; 6* |
3,8 (390) |
09, 33 |
10, 34 |
||
159 |
4,5; 5; 6* |
5,4 (550) |
11, 35 |
12, 36 |
||
219 |
6; 7; 11* |
11,7 (1200) |
13, 37 |
14, 38 |
||
273 |
6; 8; 11* |
18,1 (1850) |
15, 39 |
16, 40 |
||
325 |
6; 8; 12* |
23,5 (2400) |
17, 41 |
18, 42 |
||
377 |
6*; 9 |
28,4 (2900) |
19, 43 |
20, 44 |
||
426 |
7; 8*; 9 |
33,3 (3400) |
21,45 |
22, 46 |
||
530 |
8 |
23, 47 |
24, 48 |
Продолжение таблицы 1
Типы узлов подвесок |
Для труб, мм |
Допускаемая нагрузка, кН (кгс) |
Исполнения для трубопроводов из стали |
Стр. |
||
Dн |
S |
углерод. |
корроз. |
|||
Блок подвески с опорной балкой для горизонтальных трубопроводов (ОСТ 34-42-726-85)
|
57 |
3 |
0,9 (90) |
01, 43, - |
02, 44, - |
64 |
76 |
3; 4,5* |
1,5 (150) |
03, 45, - |
04, 46, - |
||
89 |
3; 3,5; 5* |
2,0 (200) |
05, 47, 85 |
06, 48, 86 |
||
108 |
3,5; 4; 5* |
2,9 (300) |
07, 49, 87 |
08, 50, 88 |
||
133 |
4; 6* |
3,8 (390) |
09, 51, 89 |
10, 52, 90 |
||
159 |
4,5; 5; 6* |
5,4 (550) |
11, 53, 91 |
12, 54, 92 |
||
219 |
6; 7; 11* |
11,7 (1200) |
13, 55, 93 |
14, 56, 94 |
||
273 |
6; 8; 11* |
18,1 (1850) |
15, 57, 95 |
16, 58, 96 |
||
325 |
6; 8; 12* |
23,5 (2400) |
17, 59, 97 |
18, 60, 98 |
||
377 |
6; 9 |
28,4 (2900) |
19, 61,99 |
20, 62, 100 |
||
426 |
7; 8*; 9 |
33,3 (3400) |
21, 63, 101 |
22, 64, 102 |
||
478 |
7 |
23, 65,103 |
24, 66,104 |
|||
530 |
8 |
46,1 (4700) |
25,67,105 |
26, 68, 106 |
||
630 |
8; 12 |
66,7 (6800) |
27, 69, 107 |
28, 70, 108 |
||
720 |
8; 9; 10*; 11 |
78,5 (8200) |
29, 71, 109 |
28, 70, 108 |
||
820 |
9; 10*; 11 |
98,5 (10000) |
31, 73, 111 |
32, 74, 112 |
||
920 |
10 |
112,8 (11500) |
33, 75, 113 |
34, 76, 114 |
||
1020 |
10; 14 |
147,1 (15000) |
35, 77, 117 |
36, 78, 116 |
||
1220 |
10*; 11; 14 |
196,2 (20000) |
37, 79, 117 |
38, 80, 118 |
||
1420 |
14 |
39, 81, 119 |
40, 82, 120 |
|||
1620 |
41, 83, 121 |
42, 84, 122 |
Продолжение таблицы 1
Типы узлов подвесок |
Для труб, мм |
Допускаемая нагрузка, кН (кгс) |
Исполнения для трубопроводов из стали |
Стр. |
||
Dн |
S |
углерод. |
корроз. |
|||
Блок подвески приварной для вертикальных трубопроводов (ОСТ 34-42-727-85)
Для Dн > 630 по МВН 34-42-738-85 |
57 |
3 |
0,9 (90) |
01, 29 |
02, 30 |
76 |
76 |
3; 4,5* |
1,5 (150) |
03, 31 |
04, 32 |
||
89 |
3; 3,5; 5* |
2,0 (200) |
05, 33 |
06, 34 |
||
108 |
3,5; 4; 5* |
2,9 (300) |
07, 35 |
08, 36 |
||
133 |
4; 6* |
3,8 (390) |
09, 37 |
10, 38 |
||
159 |
4,5; 5; 6* |
5,4 (550) |
11, 39 |
12, 40 |
||
219 |
6; 7; 11* |
11,7 (1200) |
13, 41 |
14, 42 |
||
273 |
6; 8; 11* |
18,1 (1850) |
15, 43 |
16, 44 |
||
325 |
6; 8; 12* |
23,5 (2400) |
17, 45 |
18, 46 |
||
377 |
6; 9 |
28,4 (2900) |
19, 47 |
20, 48 |
||
426 |
7; 8*; 9 |
33,3 (3400) |
21, 49 |
22, 50 |
||
478 |
7 |
23, 51 |
24, 52 |
|||
530 |
9 |
46,1 (4700) |
25, 53 |
26, 54 |
||
630 |
8; 12 |
47,1 (4800) |
27, 55 |
28, 56 |
||
Блок подвески хомутовый для вертикальных трубопроводов (ОСТ 34-42-728-85)
Для Dн > 630 ОСТ 34-42-738-85 |
57 |
3 |
0,9 (90) |
01, 27 |
02, 28 |
85 |
76 |
3; 4,5* |
1,5 (150) |
03,29 |
04, 30 |
||
89 |
3; 3,5; 5* |
2,0 (200) |
05, 31 |
06, 32 |
||
108 |
3,5; 4; 5* |
2,9 (300) |
07,33 |
08, 34 |
||
133 |
4; 6* |
3,8 (390) |
09, 35 |
10, 36 |
||
159 |
4,5; 5; 6* |
5,4 (550) |
11, 37 |
12, 38 |
||
219 |
6; 7; 11* |
11,7 (1200) |
13, 39 |
14, 40 |
||
273 |
6; 8; 11* |
18,1 (1850) |
15, 41 |
16, 42 |
||
325 |
6; 8; 12* |
23,5 (2400) |
17, 43 |
18, 44 |
||
377 |
6*; 9 |
28,4 (2900) |
19, 45 |
20, 46 |
||
426 |
7; 8*; 9 |
33,3 (3400) |
21,47 |
22, 48 |
||
530 |
8 |
23, 49 |
24, 50 |
|||
630 |
8; 12 |
46,1 (4700) |
25, 51 |
26,52 |
* Только из коррозионностойкой стали
Измененная редакция. Изм. №1
Тип узлов подвесок |
Диаметр тяги d, мм |
Допускаемая нагрузка кН (кгс) |
Исполнение блоков |
Стр. |
|||
С муфтой |
С гладкой тягой |
||||||
по ОСТ 34-42-729-85 |
по рабочим чертежам Л8-175.000 |
по ОСТ 34-42-730-85, 34-42-731-85 |
по рабочим чертежам Л8-176.000 |
||||
Блок подвески с проушиной ОСТ 34-42-729-85
|
12 |
4,4 (450) |
01 |
Л8-175.000 |
02 |
Л8-176.000 |
94 |
16 |
14,7 (1500) |
03 |
-01 |
04 |
-01 |
||
20 |
23,5 (2400) |
05 |
-02 |
06 |
-02 |
||
24 |
33,3 (3400) |
07 |
-03 |
08 |
-03 |
||
09 |
-16 |
10 |
-16 |
||||
30 |
53,9 (5500) |
11 |
-04 |
12 |
-04 |
||
13 |
-17 |
14 |
-17 |
||||
36 |
78,4 (8000) |
15 |
-05 |
16 |
-05 |
||
17 |
-18 |
18 |
-18 |
||||
42 |
107 (11000) |
19 |
-06 |
20 |
-06 |
||
21 |
-19 |
22 |
-19 |
||||
48 |
147,1 (15000) |
23, 25 |
-07 |
24,26 |
-07 |
||
56 |
196,1 (20000) |
27, 29 |
-08 |
28, 30 |
-08 |
||
|
|
|
по ОСТ 34-42-730-85, 34-42-731-85 |
по рабочим чертежам Л8-175.000 |
по ОСТ 34-42-730-85, 34-42-731-85 |
по рабочим чертежам Л8-176.000 |
112 |
Блок с серьгой ОСТ 34-42-730-85
|
12 |
4,4 (450) |
01 |
09 |
02 |
09 |
|
16 |
14,5 (1500) |
03 |
10 |
04 |
10 |
||
Блок с плавником ОСТ 34-42-731-85
|
12 |
4,4 (450) |
01 |
13 |
02 |
13 |
119 |
16 |
14,5 (1500) |
03 |
14 |
04 |
14 |
||
20 |
23,5 (2400) |
05 |
15 |
06 |
15 |
||
|
|
|
по ОСТ 34-42-732-85 |
по рабочим чертежам |
|
|
124 |
|
12 |
4,4 (450) |
01 |
- |
- |
-
|
|
16 |
|
|
|
|
|
||
14,7 (1500) |
02 |
- |
- |
- |
|
||
20 |
23,5 (2400) |
03 |
- |
- |
- |
||
24 |
33,3 (3400) |
04 |
- |
- |
- |
||
30 |
53,9 (5500) |
05 |
- |
- |
- |
||
36 |
78,4 (8000) |
06 |
- |
- |
- |
|
|
Типы узлов подвесок |
Для трубопроводов, Dн, мм |
Допускаемая нагрузка, кН (кгс) |
Исполнение для трубопроводов из стали |
Стр. |
|
углерод. |
корроз. |
||||
Проушина с накладкой (ОСТ 34-42-733-85)
|
57 |
0,9 (90) |
01 |
02 |
131 часть 1 |
76 |
1,5 (150) |
03 |
04 |
||
89 |
2,0 (200) |
05 |
06 |
||
108 |
2,9 (300) |
07 |
08 |
||
133 |
3,8 (390) |
09 |
10 |
||
159 |
5,4 (550) |
11 |
12 |
||
219 |
18,1 (1850) |
13 |
14 |
||
273 |
17,7 (1800) |
15 |
16 |
||
325 |
23,5 (2400) |
17 |
18 |
||
377 |
28,4 (2900) |
19 |
20 |
||
426 |
33,3 (3400) |
21 |
22 |
||
478 |
23 |
24 |
|||
530 |
46,1 (4700) |
25 |
26 |
||
630 |
53,9 (5500) |
27 |
28 |
||
|
57 |
0,4 (45) |
01 |
02 |
3 часть 2 |
76 |
0,7 (75) |
03 |
04 |
||
89 |
1,0 (100) |
05 |
06 |
||
108 |
1,5 (150) |
07 |
08 |
||
133 |
2, (200) |
09 |
10 |
||
159 |
2,9 (300) |
11 |
12 |
||
219 |
5,9 (600) |
13 |
14 |
||
273 |
8,8 (900) |
15 |
16 |
||
325 |
11,8 (1200) |
17 |
18 |
||
377 |
14,7 (1500) |
19 |
20 |
||
426 |
17,6 (1800) |
21 |
22 |
||
530 |
23,5 (2400) |
23 |
24 |
||
630 |
25 |
26 |
Продолжение таблицы 3
Типы узлов подвесок |
Для трубопроводов, Dн, мм |
Допускаемая нагрузка, кН (кгс) |
Исполнение для трубопроводов из стали |
Стр. |
|||
углеродистой |
коррозионностойкой |
||||||
По ОСТ 34-42-736-85 |
По рабочим чертежам Л8-173.00 |
По ОСТ 34-42-736-85 |
По рабочим чертежам Л8-173.00 |
||||
Хомут для горизонтальных трубопроводов ОСТ 34-42-735-85
|
57 |
0,9 (90) |
01 |
01 |
02 |
02 |
9 часть 2 |
76 |
1,5 (150) |
03 |
03 |
04 |
04 |
||
89 |
2,0 (200) |
05 |
05 |
06 |
06 |
||
108 |
2,8 (300) |
07 |
07 |
08 |
08 |
||
133 |
3,8 (390) |
09 |
09 |
10 |
10 |
||
159 |
5,4 (550) |
11 |
11 |
12 |
12 |
||
219 |
11,7 (1200) |
13 |
13 |
14 |
14 |
||
273 |
18,1 (1850) |
15 |
15 |
16 |
16 |
||
325 |
23,5 (2400) |
17 |
17 |
18 |
18 |
||
377 |
28,4 (2900) |
21 |
21 |
20 |
20 |
||
426 |
33,3 (3400) |
23 |
23 |
22 |
22 |
||
530 |
25 |
25 |
24 |
24 |
|||
Хомут для вертикальных трубопроводов ОСТ 34-42-735-85
|
57 |
0,9 (90) |
01 |
01 |
02 |
02 |
17 часть 2 |
76 |
1,5 (150) |
03 |
03 |
04 |
04 |
||
89 |
2,0 (200) |
05 |
05 |
06 |
06 |
||
108 |
2,8 (300) |
07 |
07 |
08 |
08 |
||
133 |
3,8 (390) |
09 |
09 |
10 |
10 |
||
159 |
5,4 (550) |
11 |
11 |
12 |
12 |
||
219 |
11,7 (1200) |
13 |
13 |
14 |
14 |
||
273 |
18,1 (1850) |
15 |
15 |
16 |
16 |
||
325 |
23,5 (2400) |
17 |
17 |
18 |
18 |
||
377 |
28,4 (2900) |
19 |
19 |
20 |
20 |
||
426 |
33,3 (3400) |
21 |
21 |
22 |
22 |
||
530 |
46,1 (4700) |
23 |
23 |
24 |
24 |
||
630 |
25 |
25 |
26 |
26 |
Таблица 4
Типы узлов подвесок |
Под тяги d, мм |
Для трубопроводов, Dн, мм |
Исполнения по |
Стр. |
|
ОСТ 34-42-737-85 ОСТ 34-42-738-85 |
Рабочим чертежам Л8-181.000 |
||||
Опорная балка ОСТ 34-42-737-85
|
12 |
57 |
01 |
Л8-181.000 |
32 часть 2 |
16 |
57÷159 |
02 |
-01 |
||
20 |
219÷426 |
03, 04, 05 |
-02, 03,04 |
||
24 |
478 |
06 |
-05 |
||
30 |
530÷820 |
07, 08, 09, 10 |
-06, 07, 08, 09 |
||
36 |
920 |
11, 12 |
-10, 11 |
||
42 |
1020÷1620 |
13, 14, 15, 16 |
-12,13, 14, 15 |
||
Лапа с накладкой ОСТ 34-42-738-85
|
24 |
630 |
01, 02 |
- |
40 часть 2 |
30 |
720, 820 |
03, 04, 05, 0,6 |
- |
||
920, 1020 |
07, 08, 0,9 10 |
- |
|||
36 |
1220 |
11, 12 |
- |
||
|
1420, 1620 |
13, 14, 15, 16 |
- |
Таблица 5
Типы узлов подвесок |
Под тяги d, мм |
Допускаемая нагрузка, кН (кгс) |
Исполнение по |
Стр. |
|
ОСТ 34-42-739-85 ОСТ 34-42-740-85 |
Рабочим чертежам Л8-174.000 |
||||
Тяги резьбовые с муфтой ОСТ 34-42-739-85
|
12 |
4,4 (450) |
01 |
- |
47 часть 2 |
16 |
14,7 (1500) |
02 |
- |
||
20 |
23,5 (2400) |
03 |
- |
||
24 |
33,3 (3400) |
04 |
- |
||
30 |
53,9 (5500) |
05 |
- |
||
36 |
78,4 (8000) |
06 |
- |
||
42 |
107,9 (11000) |
07 |
- |
||
Блок крепления ОСТ 34-42-740-85
|
12 |
4,4 (450) |
01, 02, 03 |
Л8-174.000, -01, -02 |
61 часть 2 |
16 |
14,7 (1500) |
04, 05, 06 |
-03, 04,05 |
||
20 |
23,5 (2400) |
07, 08, 09 |
06, 07, 08 |
||
24 |
33,3 (3400) |
10, 11, 12 |
09, 10, 11 |
||
30 |
53,9 (5500) |
13, 14, 15 |
12, 13, 14 |
||
36 |
78,4 (8000) |
16, 17, 18 |
15, 16, 17 |
||
42 |
107,9 (11000) |
19, 20, 21 |
18, 19, 20 |
||
48 |
147,1 (15000) |
22, 23, 24 |
21, 22, 23 |
||
56 |
196,1 (20000) |
25, 26. 27 |
24, 25, 26 |
Продолжение таблицы 5
Типы узлов подвесок |
Под тяги d, мм |
Допускаемая нагрузка, кН (кгс) |
Исполнение по |
Стр. |
|
ОСТ 34-42-741-85 ОСТ 34-42-742-85 |
Рабочим чертежам |
||||
Тяга резьбовая с ушком 1-ОСТ 34-42-741-85
|
12 |
4,4 (450) |
1-01…1-03 |
Л8-174…-02 |
69 часть 2 |
16 |
14,7 (1500) |
1-04…1-06 |
03, 04, 05 |
||
20 |
23,5 (2400) |
1-07…1-09 |
06, 07, 08 |
||
24 |
33,3 (3400) |
1-10…1-12 |
09, 10, 11 |
||
30 |
53,9 (5500) |
1-13…1-15 |
12, 13, 14 |
||
36 |
78,4 (8000) |
1-16…1-18 |
15, 16, 17 |
||
42 |
107,9 (11000) |
1-19…1-21 |
18, 19, 20 |
||
48 |
147,1 (15000) |
1-21…1-24 |
21, 22, 23 |
||
56 |
196,1 (20000) |
1-25…1-27 |
24, 25, 26 |
||
12 |
4,4 (450) |
1-28 |
- |
||
36 |
78,4 (8000) |
1-29 |
- |
||
12 |
4,4 (450) |
1-30…1-31 |
Л8-179.100-01 |
||
16 |
14,7 (1500) |
1-32…1-33 |
02, 03 |
||
20 |
23,5 (2400) |
1-34…1-36 |
04, 05, 06 |
||
24 |
33,3 (3400) |
1-37…1-38 |
07, 08 |
||
30 |
53,9 (5500) |
1-39…1-40 |
09, 10 |
||
36 |
78,4 (8000) |
1-41…1-42 |
11, 12 |
||
Тяги шарнирная ОСТ 34-42-742-85
|
12 |
4,4 (450) |
01…08 |
- |
76 часть 2 |
16 |
14,7 (1500) |
09…16 |
- |
||
20 |
23,5 (2400) |
17…20 |
- |
||
24 |
33,3 (3400) |
21…28 |
- |
||
30 |
53,9 (5500) |
29…36 |
- |
||
36 |
78,4 (8000) |
37…40 |
- |
||
42 |
107,9 (11000) |
41…44 |
- |
Таблица 6
Типы узлов подвесок |
Максимальная нагрузка на пружину кН (кгс) |
Прогиб при максимальной нагрузке, мм |
Исполнение по |
Стр. |
|
ОСТ |
Рабочим чертежам |
||||
Блок пружинный ОСТ 34-42-743-85
|
1,26 (128) |
140 |
01 |
Л8-177.000 |
86 часть 2 |
2,73 (278) |
02 |
-01 |
|||
5,24 (534) |
03 |
-02 |
|||
8,00 (816) |
04 |
-03 |
|||
11,67(1190) |
05 |
-04 |
|||
16,34 (1666) |
06 |
-05 |
|||
19,66 (2005) |
07 |
-06 |
|||
26,34 (2686) |
08 |
-07 |
|||
32,60 (3325) |
09 |
-08 |
|||
40,00 (4080) |
10 |
-09 |
|||
48,60 (4955) |
11 |
-10 |
|||
58,45 (5960) |
12 |
-11 |
|||
1,26 (128) |
70 |
13 |
-12 |
||
2,73 (278) |
14 |
-13 |
|||
5,24 (534) |
15 |
-14 |
|||
8,00 (816) |
16 |
-15 |
|||
11,67(1190) |
17 |
-16 |
|||
16,34 (1666) |
18 |
-17 |
|||
19,66 (2005) |
19 |
-18 |
|||
26,34 (2686) |
20 |
-19 |
|||
32,60 (3325) |
21 |
-20 |
|||
40,00 (4080) |
22 |
-21 |
|||
48,60 (4955) |
23 |
-22 |
|||
58,45 (5960) |
24 |
-23 |
Продолжение таблицы 6
Типы узлов подвесок |
Максимальная нагрузка на пружину кН (кгс) |
Прогиб при максимальной нагрузке, мм |
Исполнение по |
Стр. |
|
ОСТ |
Рабочим чертежам |
||||
Блок пружинный сдвоенный ОСТ 34-42-744-85
|
1,26 (128) |
210 |
01 |
Л8-178.000 |
116 часть 2 |
2,73 (278) |
02 |
-01 |
|||
5,24 (534) |
03 |
-02 |
|||
8,00 (816) |
04 |
-03 |
|||
11,67(1190) |
05 |
-04 |
|||
16,34 (1666) |
06 |
-05 |
|||
19,66 (2005) |
07 |
-06 |
|||
26,34 (2686) |
08 |
-07 |
|||
32,60 (3325) |
09 |
-08 |
|||
40,00 (4080) |
10 |
-09 |
|||
48,60 (4955) |
11 |
-10 |
|||
58,45 (5960) |
12 |
-11 |
|||
1,26 (128) |
280 |
13 |
-12 |
||
2,73 (278) |
14 |
-13 |
|||
5,24 (534) |
15 |
-14 |
|||
8,00 (816) |
16 |
-15 |
|||
11,67(1190) |
17 |
-16 |
|||
16,34 (1666) |
18 |
-17 |
|||
19,66 (2005) |
19 |
-18 |
|||
26,34 (2686) |
20 |
-19 |
|||
32,60 (3325) |
21 |
-20 |
|||
40,00 (4080) |
22 |
-21 |
|||
48,60 (4955) |
23 |
-22 |
|||
58,45 (5960) |
24 |
-23 |
Продолжение таблицы 6
Типы узлов подвесок |
Максимальная нагрузка на пружину кН (кгс) |
Прогиб при максимальной нагрузке, мм |
Исполнение по |
Стр. |
|
ОСТ |
Рабочим чертежам |
||||
Блок пружинный опорный ОСТ 34-42-745-85
|
1,26 (128) |
140 |
01 |
Л8-179.000 |
124 часть 2 |
2,73 (278) |
02 |
-01 |
|||
5,24 (534) |
03 |
-02 |
|||
8,00 (816) |
04 |
-03 |
|||
11,67(1190) |
05 |
-04 |
|||
16,34 (1666) |
06 |
-05 |
|||
19,66 (2005) |
07 |
-06 |
|||
26,34 (2686) |
08 |
-07 |
|||
32,60 (3325) |
09 |
-08 |
|||
40,00 (4080) |
10 |
-09 |
|||
48,60 (4955) |
11 |
-10 |
|||
58,45 (5960) |
12 |
-11 |
|||
1,26 (128) |
70 |
13 |
-12 |
||
2,73 (278) |
14 |
-13 |
|||
5,24 (534) |
15 |
-14 |
|||
8,00 (816) |
16 |
-15 |
|||
11,67(1190) |
17 |
-16 |
|||
16,34 (1666) |
18 |
-17 |
|||
19,66 (2005) |
19 |
-18 |
|||
26,34 (2686) |
20 |
-19 |
|||
32,60 (3325) |
21 |
-20 |
|||
40,00 (4080) |
22 |
-21 |
|||
48,60 (4955) |
23 |
-22 |
|||
58,45 (5960) |
24 |
-23 |
Таблица 7
Типы деталей |
Под тяги d, мм |
Допускаемая нагрузка, кН (кгс) |
Исполнения по |
стр |
|||
3-ОСТ 34-42-739-85 |
По рабочим чертежам Л8-174.001 |
||||||
правая |
левая |
правая |
левая |
||||
Тяги резьбовые
|
12 |
4,4 (450) |
3-01…3-03 |
3-28 |
Л8-174.0001,-01,02 |
27 |
55 часть 2 |
16 |
14,7 (1500) |
3-04…3-06 |
3-29 |
0,3 0,4 0,5 |
28 |
||
20 |
23,5 (2400) |
3-07…3-09 |
3-30 |
0,6 0,7 0,8 |
29 |
||
24 |
33,3 (3400) |
3-10…3-12 |
3-31 |
0,9 10, 11 |
30 |
||
30 |
53,9 (5500) |
3-13…3-15 |
3-32 |
12, 13, 14 |
31 |
||
36 |
78,4 (8000) |
3-16…3-18 |
3-33 |
15, 16, 17 |
32 |
||
42 |
107,9 (11000) |
3-19…3-21 |
3-34 |
18, 19, 20 |
33 |
||
48 |
147,1 (15000) |
3-22…3-24 |
3-35 |
21, 22, 23 |
34 |
||
56 |
196,1 (20000) |
3-25…3-27 |
3-26 |
24, 25, 26 |
35 |
Продолжение таблицы 7
Типы деталей |
Под тяги d, мм |
Допускаемая нагрузка, кН (кгс) |
Исполнение по |
Стр. |
|
ОСТ |
Рабочим чертежам |
||||
Ушко 1-ОСТ 34-42-729-85
|
12 |
4,4 (450) |
1-01 |
Л8-174.002 |
100 часть 1 |
16 |
14,7 (1500) |
1-02 |
-01 |
||
20 |
23,5 (2400) |
1-03 |
-02 |
||
24 |
33,3 (3400) |
1-04 |
-03 |
||
30 |
53,9 (5500) |
1-05 |
-04 |
||
36 |
78,4 (8000) |
1-06 |
-05 |
||
42 |
107,9 (11000) |
1-07 |
-06 |
||
48 |
147,1 (15000) |
1-08 |
-07 |
||
56 |
196,1 (20000) |
1-09 |
-08 |
||
Тяга гладкая 2-ОСТ 34-42-729-85
|
12 |
4,4 (450) |
2-01…30 |
Л8-167-01.01…30 |
101 часть 1 |
16 |
14,7 (1500) |
2-31…60 |
01.31…60 |
||
20 |
23,5 (2400) |
2-61…90 |
01.61…90 |
||
24 |
33,3 (3400) |
2-91…120 |
01.91…120 |
||
30 |
53,9 (5500) |
2-121…150 |
01.121…150 |
||
36 |
78,4 (8000) |
2-151…180 |
01.151…180 |
||
42 |
107,9 (11000) |
2-181…210 |
01.181…210 |
||
48 |
147,1 (15000) |
2-211…233 |
01.211…233 |
||
56 |
196,1 (20000) |
2-234…256 |
01.234…256 |
||
Плита 2-ОСТ 34-42-740-84
|
12 |
- |
2-01 |
Л8-174.003 |
67 часть 2 |
16 |
- |
2-02 |
-01 |
||
20 |
- |
2-03 |
-02 |
||
24 |
- |
2-04 |
-03 |
||
30 |
- |
2-05 |
-04 |
||
36 |
- |
2-06 |
-05 |
||
42 |
- |
2-07 |
-06 |
||
48 |
- |
2-08 |
-07 |
||
56 |
- |
2-09 |
-08 |
Продолжение таблицы 7
Типы деталей |
Под тяги d, мм |
Допускаемая нагрузка, кН (кгс) |
Исполнение по |
Стр. |
|
ОСТ |
Рабочим чертежам |
||||
Муфта резьбовая 1-ОСТ 34-42-739-85
|
12 |
4,4 (450) |
1-01 |
Л8-175.002 |
50 часть 2 |
16 |
14,7 (1500) |
1-02 |
-01 |
||
20 |
23,5 (2400) |
1-03 |
-02 |
||
24 |
33,3 (3400) |
1-04 |
-03 |
||
30 |
53,9 (5500) |
1-05 |
-04 |
||
36 |
78,4 (8000) |
1-06 |
-05 |
||
42 |
- |
- |
- |
||
48 |
- |
- |
- |
||
56 |
- |
- |
- |
||
Муфта сварная 2-ОСТ 34-42-739-85
|
12 |
4,4 (450) |
2-01 |
Л8-175-100 |
51 часть 2 |
16 |
14,7 (1500) |
2-02 |
-01 |
||
20 |
23,5 (2400) |
2-03 |
-02 |
||
24 |
33,3 (3400) |
2-04 |
-03 |
||
30 |
53,9 (5500) |
2-05 |
-04 |
||
36 |
78,4 (8000) |
2-06 |
-05 |
||
42 |
107,9 (11000) |
2-07 |
-06 |
||
48 |
147,1 (15000) |
2-08 |
-07 |
||
56 |
196,1 (20000) |
2-09 |
-08 |
Таблица 8
Типы узлов подвесок |
Для трубопроводов, Dн, мм |
Исполнение для трубопроводов из стали |
Стр. |
|||
углеродистой |
коррозионностойкой |
|||||
по ОСТ |
по рабочим чертежам Л8-168 |
по ОСТ |
по рабочим чертежам Л8-168 |
|||
Накладка 2-ОСТ 34-42-733-85
|
57 |
2-01, 2-03 |
01, 03 |
2-02, 2-04 |
02, 04 |
138 часть 1 |
76 |
2-05, 2-07 |
05, 07 |
2-06, 2-08 |
06, 08 |
||
89 |
2-09, 2-11 |
09, 11 |
2-10, 2-12 |
10, 12 |
||
108 |
2-13, 2-15 |
13, 15 |
2-14, 2-16 |
14, 16 |
||
133 |
2-17, 2-19 |
17, 19 |
2-18, 2-20 |
18, 20 |
||
159 |
2-21, 2-23 |
21, 23 |
2-22, 2-24 |
22, 24 |
||
219 |
2-25, 2-27 |
25, 27 |
2-26, 2-28 |
26, 28 |
||
273 |
2-29, 2-31 |
29, 31 |
2-30,2-32 |
30, 32 |
||
325 |
2-33, 2-35 |
33, 35 |
2-34, 2-36 |
24, 36 |
||
377 |
2-37, 2-39 |
37, 39 |
2-38, 2-40 |
38, 40 |
||
426 |
2-41, 2-43 |
41, 43 |
2-42,2-44 |
42, 44 |
||
478 |
2-45, 2-47 |
45, 47 |
2-46, 2-48 |
46, 48 |
||
530 |
2-49, 2-51 |
49, 51 |
2-50, 2-52 |
50, 52 |
||
630 |
2-53, 2-55 |
53, 55 |
2-54, 2-56 |
54, 56 |
||
720 |
2-57 |
57 |
2-58 |
58 |
||
820 |
2-59 |
59 |
2-60 |
60 |
||
920 |
2-61 |
61 |
2-62 |
62 |
||
1020 |
2-63 |
63 |
2-64 |
64 |
||
1220 |
2-65 |
65 |
2-66 |
66 |
||
1420 |
2-67 |
67 |
2-68 |
68 |
||
1620 |
2-60 |
69 |
2-70 |
70 |
||
Упор 2-ОСТ 34-42-738-85
|
57 |
2-01 |
01 |
2-02 |
02 |
89 часть 2 |
76 |
2-03 |
03 |
2-04 |
04 |
||
89 |
2-05 |
05 |
2-06 |
06 |
||
108 |
2-07 |
07 |
2-08 |
08 |
||
133 |
2-09 |
09 |
2-10 |
10 |
||
159 |
2-11 |
11 |
2-12 |
12 |
||
219 |
2-13 |
13 |
2-14 |
14 |
||
273 |
2-15 |
15 |
2-16 |
16 |
||
325 |
2-17 |
17 |
2-18 |
18 |
||
377 |
2-19 |
19 |
2-20 |
20 |
||
426 |
2-21 |
21 |
2-22 |
22 |
||
478 |
2-23 |
23 |
2-24 |
24 |
||
530 |
2-25 |
25 |
2-26 |
26 |
||
630 |
2-27 |
27 |
2-28 |
28 |
Подвески жесткие приварные для горизонтальных и вертикальных трубопроводов
Подвески жесткие хомутовые для горизонтальных и вертикальных трубопроводов
Таблица 1
Номера позиций |
Наименование составляющих узлов и деталей |
Номера стандартов |
Количество по типам подвесок |
|||||||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10' |
11 |
12 |
|||
1 |
Блок подвески приборной для горизонтальных труб |
ОСТ 34-42-724-85 |
1 |
1 |
1 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
2 |
Блок подвески приборной для вертикальных труб |
ОСТ 34-42-727-85 |
_ |
- |
- |
1 |
1 |
1 |
- |
|
|
|
|
|
3 |
Блок подвески хомутовый для горизонтальных труб |
ОСТ 34-42-725-85 |
- |
- |
- |
- |
- |
- |
1 |
1 |
1 |
- |
- |
- |
4 |
Блок подвески хомутовый для вертикальных труб |
ОСТ 34-42-728-85 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
1 |
1 |
1 |
5 |
Блок крепления подвески |
ОСТ 34-42-740-85 |
- |
- |
1 |
- |
- |
2 |
- |
- |
1 |
- |
- |
2 |
6 |
Проушина |
1-ОСТ 34-42-733-85 |
1 |
1 |
- |
2 |
2 |
- |
1 |
1 |
- |
2 |
2 |
- |
7 |
Ушко |
1-ОСТ 34-42-729-85 |
1 |
1 |
- |
2 |
2 |
- |
1 |
1 |
- |
2 |
2 |
- |
8 |
Тяга гладкая |
ОСТ 34-42-729-85 |
- |
1 |
1 |
- |
2 |
2 |
- |
1 |
1 |
- |
2 |
2 |
* Допускается гладкую тягу принимать длиной, отличной от ОСТ 34-42-729-85 |
Подвески жесткие на опорной балке для горизонтальных трубопроводов
Подвески жесткие на приварных лапах для вертикальных трубопроводов
Таблица 2
Номера позиций |
Наименование составляющих узлов и деталей |
Номера стандартов |
Количество по типам подвесок |
|||||
13 |
14 |
15 |
16 |
17 |
18 |
|||
1 |
Блок крепления подвески с опорной балкой |
ОСТ 34-42-726-85 |
1 |
1 |
1 |
- |
- |
- |
2 |
Тяга шарнирная |
ОСТ 34-42-742-85 |
- |
- |
2 |
2 |
2 |
- |
3 |
Блок крепления подвески |
ОСТ 34-42-740-85 |
2 |
2 |
2 |
- |
- |
4 |
4 |
Тяги резьбовые с муфтой |
ОСТ 34-42-739-85 |
- |
- |
2 |
- |
- |
- |
5 |
Блок подвески с проушиной |
ОСТ 34-42-729-85 |
2 |
2 |
- |
- |
- |
- |
6 |
Проушина |
1-ОСТ 34-42-733-85 |
- |
- |
- |
2 |
2 |
- |
7* |
Тяга гладкая |
2-ОСТ 34-42-729-85 |
- |
2 |
- |
2 |
2 |
- |
8 |
Ушко |
1-ОСТ 34-42-729-85 |
2 |
6 |
6 |
2 |
6 |
4 |
9 |
Лапа с накладкой |
ОСТ 34-42-738-85 |
- |
- |
- |
2 |
2 |
2 |
* Допускается гладкую тягу принимать длиной, отличной от ОСТ 34-42-729-85
Подвески жесткие с траверсой для горизонтальных трубопроводов
Таблица 3
Номера позиций |
Наименование составляющих узлов и деталей |
Номера стандартов |
Количество по типам |
|
19 |
20 |
|||
1 |
Блок подвески хомутовый для горизонтальных трубопроводов |
ОСТ 34-42-725-85 |
1 |
1 |
2 |
Блок подвески с траверсой |
ОСТ 34-42-732-85 |
1 |
1 |
3 |
Блок крепления подвески |
ОСТ 34-42-740-85 |
- |
|
4 |
Тяга шарнирная |
ОСТ 34-42-742-85 |
2 |
- |
5 |
Ушко |
1-ОСТ 34-42-729-85 |
4 |
5 |
6 |
Ушко |
1-ОСТ 34-42-729-85 |
1 |
1 |
7 |
Блок подвески с проушиной |
ОСТ 34-42-729-85 |
- |
- |
8* |
Тяга гладкая |
2-ОСТ 34-42-729-85 |
- |
2 |
9 |
Проушина |
ОСТ 34-42-733-85 |
- |
2 |
* Допускается гладкую тягу принимать длиной, отличной от ОСТ 34-42-729-85
Подвески приварные и хомутовые с пружинными блоками
Подвески с пружинными блоками и пружинами на перекрытии
Таблица 4
Номера позиции |
Наименование |
Номер стандарта |
Количество типов |
|||||||
21 |
22 |
23 |
24 |
25 |
26 |
27 |
28 |
|||
11) |
Блок пружинной |
ОСТ 34-42-743-85 |
1 |
1 |
2 |
2 |
1 |
1 |
2 |
2 |
2 |
Блок пружинный опорный |
ОСТ 34-42-745-85 |
- |
- |
- |
- |
1 |
1 |
2 |
2 |
32) |
Блок подвески приварной для горизонтальных трубопроводов |
ОСТ 34-42-724-85 |
1 |
- |
- |
- |
1 |
- |
- |
- |
42) |
Блок подвески хомутовый для горизонтальных трубопроводов |
ОСТ 34-42-725-85 |
- |
1 |
- |
- |
- |
1 |
- |
- |
52) |
Блок подвески приварной для вертикальных трубопроводов |
ОСТ 34-42-727-85 |
- |
- |
1 |
- |
- |
- |
1 |
- |
62) |
Блок подвески хомутовый для вертикальных трубопроводов |
ОСТ 34-42-728-85 |
- |
- |
- |
1 |
- |
- |
- |
1 |
7 |
Ушко |
1-ОСТ 34-42-729-85 |
3 |
3 |
6 |
6 |
3 |
3 |
6 |
6 |
83) |
Гладкая тяга |
2-ОСТ 34-42-729-85 |
1 |
1 |
2 |
2 |
1 |
1 |
2 |
2 |
9 |
Проушина |
1-ОСТ 34-42-733-85 |
1 |
1 |
2 |
2 |
- |
- |
- |
- |
1) или блох пружинный по ОСТ 34-42-744-85.
2) могут быть применены блоки с муфтой или с гладкой тягой.
3) допускается включать в цепь подвески гладкую тягу свободной длины, отличной от ОСТ 34-42-729-85
Подвески приварные и хомутовые с опорными пружинными блоками
Подвески на опорной балке с опорными пружинными блоками
Таблица 5
Номера позиций |
Наименование составляющих узлов и деталей |
Номера стандартов |
Количество по типам подвесок |
|||||||||
29 |
30 |
31 |
32 |
33 |
34 |
35 |
36 |
37 |
38 |
|||
1 |
Блок пружинный опорный |
ОСТ 34-42-745-85 |
1 |
1 |
2 |
2 |
2 |
2 |
4 |
2 |
2 |
4 |
2 |
Проушина с накладкой |
ОСТ 34-42-733-85 |
1 |
- |
- |
- |
- |
- |
- |
- |
- |
- |
3 |
Хомут для горизонтальных труд |
ОСТ 34-42-735-85 |
- |
1 |
- |
- |
- |
- |
- |
- |
- |
- |
4 |
Плавник с накладкой |
ОСТ 34-42-734-85 |
- |
- |
2 |
- |
- |
- |
- |
- |
- |
- |
5 |
Хомут для вертикальных труд |
ОСТ 34-42-736-85 |
- |
- |
- |
1 |
- |
- |
- |
- |
- |
- |
6 |
Блок с опорной валкой |
ОСТ 34-42-726-85 |
- |
- |
- |
- |
1 |
1 |
1 |
- |
- |
- |
7* |
Лапа с накладкой |
ОСТ 34-42-738-85 |
- |
- |
- |
- |
- |
- |
- |
2 |
2 |
2 |
8 |
Блок подвески с проушиной |
ОСТ 34-42-729-85 |
- |
- |
- |
- |
2 |
- |
- |
2 |
- |
- |
9 |
Блок крепления подвеем |
ОСТ 34-42-740-85 |
- |
- |
- |
- |
- |
2 |
- |
- |
2 |
- |
10 |
Серьга |
1-ОСТ 34-42-730-85 |
- |
1 |
- |
2 |
- |
- |
- |
- |
- |
- |
11** |
Тяга гладкая |
2-ОСТ 34-42-729-85 |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
12 |
Ушко |
1-ОСТ 34-42-729-85 |
2 |
2 |
4 |
4 |
6 |
4 |
4 |
6 |
4 |
4 |
* Количество лап и, соответственно, всех узлов деталей может быть увеличено.
** Гладкую тягу допускается принимать длиной, отличной от ОСТ 34-42-729-85, в цепь подвески могут быть включены резьбовые тяги с регулирующей муфтой по ОСТ 34-42-739-85, соединение тяг см. Приложение 2.
Подвески пружинные на опорной балке
Подвески пружинные на приварных лапах
Таблица 6
Номера позиций |
Наименование составляющих узлов и деталей |
Номера стандартов |
Количество по типам подвесок |
|||||
39 |
40 |
41 |
42 |
43 |
44 |
|||
1 |
Блок пружинный |
ОСТ 34-42-743-85 |
2 |
2 |
2 |
2 |
2 |
- |
2 |
Блок пружинный опорный |
ОСТ 34-42-745-85 |
- |
- |
2 |
- |
- |
2 |
3 |
Блок подвески сонорной Валкой |
ОСТ 34-42-726-85 |
1 |
1 |
1 |
- |
- |
- |
4 |
Тяга шарнирная |
ОСТ 34-42-742-85 |
2 |
2 |
2 |
2 |
2 |
- |
5 |
Блок крепления подвески |
ОСТ 34-42-740-85 |
- |
2 |
- |
- |
2 |
2 |
6 |
Блок подвески с проушиной |
ОСТ 34-42-729-85 |
2 |
- |
- |
2 |
- |
- |
7 |
Тяги резьбовые с муфтой |
ОСТ 34-42-739-85 |
- |
- |
- |
- |
- |
- |
8** |
Гладкая тяга |
2-ОСТ 34-42-729-85 |
2 |
2 |
2 |
- |
2 |
2 |
9 |
Ушко |
1-ОСТ 34-42-729-85 |
4 |
6 |
6 |
4 |
6 |
4 |
10*** |
Лапа с накладкой |
ОСТ 34-42-738-85 |
- |
- |
- |
2 |
2 |
2 |
Подвески пружинные с траверсой
Таблица 7
Номера позиций |
Наименование составляющих узлов и деталей |
Номера стандартов |
Количество по типам |
|
45 |
45 |
|||
1 |
Блок подвески тутовый для горизонтальных трубопроводов |
ОСТ 34-42-725-85 |
1 |
1 |
2 |
Блок подвески с траверсой |
ОСТ 34-42-732-85 |
1 |
- |
3 |
Блок пружинный |
ОСТ 34-42-743-85 |
2 |
- |
4 |
Блок пружинный опорный |
ОСТ 34-42-745-85 |
- |
2 |
5 |
Блок подвески с проушиной |
ОСТ 34-42-729-85 |
2 |
- |
6 |
Ушко |
1-ОСТ 34-42-729-85 |
4 |
4 |
7*** |
Тяга гладкая |
2-ОСТ 34-42-729-85 |
- |
2 |
8 |
Траверса |
1-ОСТ 34-42-732-85 |
- |
1 |
9 |
Ушко |
1-ОСТ 34-42-729-85 |
1 |
1 |
* или детали поз. 6, 7 и 8.
** или блок пружинный сдвоенный по ОСТ 34-42-744-85.
*** тягу гладкую допускается принимать длиной, отличной от ОСТ 34-42-729-85.
_________________________________________________________ |
