ООО «Центр безопасности труда»

СТАНДАРТ ОРГАНИЗАЦИИ

СИСТЕМА УПРАВЛЕНИЯ ПРОМЫШЛЕННОЙ БЕЗОПАСНОСТЬЮ И
ОХРАНОЙ ТРУДА

РЕГЛАМЕНТ
ДОПУСКА СТОРОННИХ ОРГАНИЗАЦИЙ,
ОФОРМЛЕНИЯ РАЗРЕШИТЕЛЬНЫХ
ДОКУМЕНТОВ И ОРГАНИЗАЦИИ БЕЗОПАСНОЙ
ПОДГОТОВКИ И ПРОВЕДЕНИЯ СТРОИТЕЛЬНО-
МОНТАЖНЫХ РАБОТ В ОХРАННОЙ ЗОНЕ
МАГИСТРАЛЬНОГО НЕФТЕПРОДУКТОПРОВОДА
И НА ТЕХНОЛОГИЧЕСКИХ ОПАСНЫХ
ПРОИЗВОДСТВЕННЫХ ОБЪЕКТАХ
МАГИСТРАЛЬНЫХ
НЕФТЕПРОДУКТОПРОВОДОВ СИСТЕМЫ ОАО
«АК «ТРАНСНЕФТЕПРОДУКТ»

СО 05-06-АКТНП-004-2005

Дата введения 2005-01-10

ВВЕДЕНИЕ

Настоящий Стандарт определяет порядок организации безопасного проведения работ и оформления разрешительных документов на строительно-монтажные работы при новом строительстве, расширении, реконструкции, техническом перевооружении, пуско-наладочных работах, консервации, ликвидации, текущем, среднем, капитальном ремонте и техническом обслуживании объектов магистральных нефтепродуктопроводов дочерних и зависимых обществ Компании, обязанности руководителей, специалистов и работников рабочих профессий Заказчика, Подрядчика, Сторонних структурных подразделений и Сторонних организаций по безопасной организации и проведению указанных работ.

Настоящий Стандарт разработан во исполнение Распоряжения Компании от 26 января 2004 года № 2Р об утверждении "Временного порядка организации допуска, подготовки и проведения огневых, газоопасных и других работ повышенной опасности работниками Подрядчика на предприятиях ОАО "АК "Транснефтепродукт".

С введением настоящего Стандарта, действие "Временного порядка..." в части допуска работников Подрядчика на опасные производственные объекты магистральных нефтепродуктопроводов отменяется.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Настоящий Стандарт определяет требования к оформлению разрешительных документов, порядку организации безопасной подготовки и проведения строительно-монтажных работ при новом строительстве, расширении, реконструкции, техническом перевооружении, пуско-наладочных работах, консервации, ликвидации, текущем, среднем, капитальном ремонте и техническом обслуживании (далее - строительно-монтажные работы) опасных производственных объектов магистральных нефтепродуктопроводов (далее - ОПО МНПП) дочерних и зависимых обществ Компании (далее - ОАО), а также к процедурам взаимодействия между Заказчиком, Подрядчиком, Сторонним структурным подразделением и Сторонней организацией при организации и проведении указанных работ.

1.2. Действие настоящего Стандарта распространяется на дочерние и зависимые общества ОАО "АК "Транснефтепродукт".

1.3. Требования настоящего Стандарта обязательны для Подрядчиков, сторонних организаций и физических лиц, проводящих строительно-монтажные работы на ОПО МНПП Заказчика.

Ссылка на это положение настоящего Стандарта должна быть в обязательном порядке внесена в договор подряда на выполнение строительно-монтажных работ.

2. НОРМАТИВНЫЕ ССЫЛКИ

1. РД 153-39.4-041-99 "Правила технической эксплуатации магистральных нефтепродуктопроводов".

2. РД-08-296-99 "Положение об организации технического надзора за соблюдением проектных решений и качеством строительства, капитального ремонта и реконструкции на объектах магистральных трубопроводов".

3. ПБ 10-382-00 "Правила устройства и безопасной эксплуатации грузоподъемных кранов".

4 .ПБ 10-157-97 "Правила устройства и безопасной эксплуатации кранов-трубоукладчиков" с изменениями ПБИ 10-371 (157)-00.

5. ПОТ Р М-016-2001 РД 153-34.0-03.150-00 "Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок"

6. ПОТ Р О-112-002-98 "Правила по охране труда при эксплуатации магистральных нефтепродуктопроводов".

7. "Правила охраны магистральных трубопроводов", утвержденные Минтопэнерго России 29.04.92 г. в редакции постановления Госгортехнадзора России от 23.11.94 г. № 61 вместе с "Положением о взаимоотношениях предприятий, коммуникации которых проходят в одном техническом коридоре или пересекаются".

8. "Правила охраны линий и сооружений связи Российской Федерации", постановление Правительства Российской Федерации от 09.06.95 г. № 578.

9. "Правила охраны электрических сетей напряжением свыше 1000 В", постановление Совета Министров СССР от 26.03.84 г. № 255.

10. "Правила охраны электрических сетей напряжением до 1000 В", постановление Совета Министров СССР от 11.09.1972 № 667.

11. СНиП 12-03-2001 "Безопасность труда в строительстве. Часть 1. Общие требования".

12. СНиП 2.05.06-85* "Магистральные трубопроводы".

13. СНиП 12-01-2004 "Организация строительства"

14. ВСН 31-81 "Инструкция по производству строительных работ в охранных зонах магистральных трубопроводов Миннефтепрома СССР".

15. ВСН 51-1-80 "Инструкция по производству строительных работ в охранных зонах магистральных трубопроводов министерства газовой промышленности", согласована с Госстроем СССР 01.02.80 г. № НК-530-1.

16. РД 09-364-00 "Типовая инструкция по организации безопасного проведения огневых работ на взрывоопасных и взрывопожароопасных объектах", постановление Госгортехнадзора России от 23.06.00 г. № 38.

17. Единые правила безопасности при взрывных работах, постановление Госгортехнадзора России от 30.01.01 г. № 3 (ПБ 13-407-01)

18. ВППБ 01-03-96 "Правила пожарной безопасности для предприятий ОАО "АК "Транснефтепродукт".

19. ГОСТ 12.0.004-90 "Организация обучения безопасности труда. Общие положения".

20. "Порядок обучения по охране труда и проверки знаний требований охраны труда работников организаций", постановление Минтруда России и Минобразования России от 13.01.03 г. № 1/29.

21. РД 03-444-02 "Положение о порядке подготовки и аттестации работников организаций, осуществляющих деятельность в области промышленной безопасности опасных производственных объектов, подконтрольных Госгортехнадзору России", постановление Госгортехнадзора России от 30.04.02 г. № 21.

22. СО 01-06-АКТНП-001-2005 "Положение по организации технического надзора за соблюдением проектных решений и качеством строительно-монтажных работ на опасных производственных объектах магистральных нефтепродуктопроводов ОАО "АК "Транснефтепродукт".

23. "Система управления промышленной безопасностью и охраной труда на предприятиях ОАО "АК "Транснефтепродукт", приказ ОАО "АК "Транснефтепродукт" от 29.04.03 г. № 26.

24. РД 39-00147105-015-98 "Правила капитального ремонта магистральных нефтепроводов".

3. ОПРЕДЕЛЕНИЯ

3.1. Состав опасного производственного объекта МНПП [12]

3.1.1. Линейные объекты МНПП:

- магистральный нефтепродуктопровод, включая резервные "нитки", лупинги, ответвления и отводы;

- линейная запорно-предохранительная арматура;

- переходы через естественные и искусственные водные преграды;

- переходы через автомобильные и железные дороги;

- трубопроводные части морских терминалов;

- узлы подключения перекачивающих станций и узлов пуска и приема разделительных, очистных и диагностических устройств;

- линии, узлы, антенно-мачтовые опоры производственно-технологической связи, средства телемеханики МНПП;

- установки электрохимической защиты трубопроводов от коррозии, линии электропередачи, предназначенные для обслуживания МНПП и устройства электроснабжения и дистанционного управления запорной арматурой;

- противопожарные средства, противоэрозионные и защитные сооружения МНПП, земляные амбары для аварийного выпуска нефтепродуктов;

- здания и сооружения линейной службы эксплуатации МНПП, постоянные дороги и вертолетные площадки, расположенные вдоль трассы МНПП и подъезды к ним, опознавательные и сигнальные знаки местонахождения нефтепродуктопровода;

- очистные сооружения (нефтеловушки, флотационные установки), пруды накопители (испарители), промышленная ливневая канализация.

3.1.2. Технологические объекты МНПП:

- линейно-производственная диспетчерская станция (ЛПДС), головные перекачивающие станции (ГПС), перекачивающие станции (ПС), промежуточные перекачивающие станции (ППС), конечные пункты (КП);

- наливные пункты (НП), наливные станции (НС), в том числе, железнодорожные сливоналивные эстакады, автомобильные наливные эстакады, автозаправочный пункт (АЗП);

- резервуарные парки, узлы учета нефтепродуктов;

- технологические трубопроводы;

- средства охраны, видеонаблюдения, антитеррористической защиты и пожарно-охранной сигнализации.

3.2. Охранная зона опасных производственных объектов МНПП [1, 7]

3.2.1. Участок земли вдоль однониточного нефтепродуктопровода, ограниченный условными параллельными линиями, отстоящими на 25 м от оси МНПП с каждой стороны.

3.2.2. Участок земли вдоль трасс многониточных нефтепродуктопроводов, ограниченный условными параллельными линиями, отстоящими на 25 м от осей крайних МНПП с каждой стороны.

3.2.3. Участок водного пространства вдоль трассы подводных переходов от водной поверхности до дна, ограниченный условными вертикальными параллельными плоскостями, отстоящими на 100 м от осей крайних МНПП с каждой стороны.

3.2.4. Участок земли вокруг емкостей для хранения и дренажа нефтепродуктов и земляных амбаров для аварийного выпуска нефтепродукта, ограниченный условной замкнутой линией, отстоящей на 50 м от границ территорий указанных объектов.

3.2.5. Участок земли вокруг ЛПДС, ГПС, ПС, ППС, НС, КП, автомобильных и железнодорожных сливоналивных эстакад, резервуарных парков, узлов учета нефтепродукта, узлов пуска и приема разделительных, очистных и диагностических устройств, ограниченный условной замкнутой линией, отстоящей на 100 м от границ территорий указанных объектов.

3.3. Охранная зона кабельных линий связи [8]

Участок земли вдоль подземных кабельных линий связи, ограниченный условными параллельными линиями, отстоящими не менее чем на 2 м от крайних кабелей связи с каждой стороны.

Участок земли и воздушного пространства вдоль проводов воздушных кабелей связи, ограниченный условными вертикальными параллельными плоскостями, отстоящими не менее чем на 2 м от крайних проводов воздушных кабелей связи с каждой стороны.

3.4. Охранная зона линий электропередачи [9, 10]

3.4.1. Участок земли вдоль подземных кабельных линий электропередачи, ограниченный условными параллельными линиями, отстоящими не менее чем на 1 м от крайних кабелей линий электропередачи с каждой стороны (для подводных линий 100 м от крайних кабелей).

3.4.2. Участок земли и воздушного пространства, ограниченный условными вертикальными параллельными плоскостями, отстоящими не менее чем на 10 м от крайних проводов воздушных линий электропередачи напряжением до 20 кВ с каждой стороны.

3.5. Строительно-монтажные работы - строительно-монтажные работы (новое строительство, расширение, реконструкция, техническое перевооружение, консервация, ликвидация, текущий, средний, капитальный ремонт, техническое обслуживание и пуско-наладочные работы на ОПО МНПП), а также любые другие работы и действия, проводимые в охранных зонах дочерних или зависимых обществ Компании.

3.6. Технический коридор - участок местности, по которому проложены коммуникации (трубопроводы, кабели, линии электропередач и др.) с частично совпадающими или соприкасающимися полосами отвода или охранными зонами [7].

3.7. Инженерные коммуникации - газо, нефте-, нефтепродуктопроводы, воздушные и кабельные линии электропередачи и связи, автомобильные и железнодорожные дороги, имеющие охранные зоны, согласно действующих Правил [7].

3.8. Заказчик - юридическое лицо - дочернее или зависимое общество Компании (производственное объединение), эксплуатирующее ОПО МНПП, заключающее договор подряда на строительно-монтажные работы или государственный контракт на строительство объекта недвижимости и осуществляющее свои обязанности в соответствии с Гражданским кодексом Российской Федерации. Заказчиком может быть застройщик или иное лицо, уполномоченное застройщиком [13].

3.9. Структурные подразделения Заказчика - линейно- производственная диспетчерская станция (ЛПДС), головная перекачивающая станция (ГПС), наливной пункт (НП), наливная станция (НС), перекачивающая станция (ПС), промежуточная перекачивающая станция (ППС), конечный пункт (КП), аварийно-восстановительный пункт (АВП), аварийно-восстановительная служба (ABC), центральная база производственного обслуживания (ЦБПО), цеха и участки электросвязи ОАО "Телекомнефтепродукт", участки ОАО "Подводспецтранснефтепродукт" [1].

3.10. Подрядчик - юридическое или физическое лицо, выполняющее работы в охранной зоне ОПО МНПП по договору подряда и или государственному контракту, заключаемым с Заказчиком в соответствии с Гражданским кодексом Российской Федерации [13], в том числе ОАО "Подводспецтранснефтепродукт" и ОАО "Телекомнефтепродукт

3.11. Стороннее структурное подразделение - линейная служба и персонал ЛПДС, ГПС, ПС, ППС, НП, НС или другие структурные подразделения дочерних и зависимых обществ Компании, не являющиеся юридическими лицами, и выполняющие по приказу акционерного общества (производственного объединения, филиала и др.) строительно-монтажные работы на других ОПО МНПП своего акционерного общества (производственного объединения, филиала и др.) или других дочерних и зависимых обществ Компании.

3.12. Сторонняя организация - юридическое или физическое лицо, выполняющее строительно-монтажные работы в охранной зоне ОПО МНПП в собственных интересах или в интересах владельцев инженерных коммуникаций, проложенных в техническом коридоре.

3.13. Проектант - юридическое лицо, осуществляющее по техническому заданию Заказчика разработку проектной документации на строительно-монтажные работы [2].

3.14. Технический надзор за объектами магистральных трубопроводов - процедура проверки качества работ с определением соответствия требованиям нормативных документов и проектным решениям при строительно-монтажных работах [2].

3.15. Орган технического надзора за качеством строительно-монтажных работ типа А, В и С (орган технического надзора) - юридические и/или физические лица, осуществляющие технический надзор за качеством строительно-монтажных работ на ОПО МНПП и действующие на основании соответствующих лицензий.

Орган технического надзора должен быть в установленном порядке аттестован, обладать соответствующим опытом, приборным оснащением и оборудованием и уполномочен Заказчиком на осуществление процедуры проверки качества работ, проводимых на ОПО МНПП, с определением их соответствия требованиям нормативных документов и проектным решениям в соответствии со Стандартом организации СО 01-06-АКТНП-001-2005 "Положение по организации технического надзора за соблюдением проектных решений и качеством строительно-монтажных работ на опасных производственных объектах магистральных нефтепродуктопроводов ОАО "АК "Транснефтепродукт" [22].

3.16. Выделенная площадка, территория, сооружение, здание - площадка, территория, сооружение, здание или его часть, ограниченная координатами (указываются в соответствии с генеральным планом или наименованием осей, отметок, номеров чертежей и др.) и представляемая Подрядчику (Стороннему структурному подразделению) эксплуатирующей организацией (Заказчиком) по "Акту передачи участка нефтепродуктопровода или площадки, территории, сооружения, здания, оборудования для проведения строительно-монтажных работ" (приложение 3) согласно заключенному Договору подряда (Подрядчик) или приказу ОАО (Стороннее структурное подразделение).

3.17. Выделенное оборудование - технологическое (основное и вспомогательное) и другое оборудование (электротехническое, механическое и др.), установленное в зданиях (помещениях, открытых площадках, под навесами), указанное на соответствующих чертежах, генеральных планах, схеме трассы МНПП и представляемое Подрядчику (Стороннему структурному подразделению) эксплуатирующей организацией (Заказчиком) по "Акту передачи участка нефтепродуктопровода или площадки, территории, сооружения, здания, оборудования для проведения строительно-монтажных работ" (приложение 3) согласно заключенному Договору подряда (Подрядчик) или приказу ОАО (Стороннее структурное подразделение).

3.18. Разрешение на право проведения строительно-монтажных работ в охранной зоне магистрального нефтепродуктопровода или на технологических объектах (площадка, территория, сооружение, здание, оборудование) (Разрешение) [14] - документ (приложение 1), оформляемый Заказчиком (Эксплуатирующей организацией) и Подрядчиком (Сторонним структурным подразделением, Сторонней организацией) на право проведения ими строительно-монтажных работ или любых других действий в охранной зоне ОПО МНПП при условии выполнения указанных в нем подготовительных мероприятий по обеспечению требований промышленной безопасности и соблюдению природоохранного законодательства.

3.19. Акт закрепления трассы магистрального нефтепродуктопровода (Акт закрепления) - документ (приложение 2), оформляемый Заказчиком (Эксплуатирующей организацией) и Подрядчиком (Сторонним структурным подразделением, Сторонней организацией) о том, что произведено уточнение положения трассы нефтепродуктопровода для проведения строительно-монтажных работ или любых других действий в охранной зоне объекта ОПО МНПП и составлена Схема закрепления трассы [24].

3.20. Акт передачи участка нефтепродуктопровода, площадки, территории, сооружения, здания, оборудования для проведения строительно-монтажных работ (Акт передачи) - документ (приложение 3), оформляемый Заказчиком (Эксплуатирующей организацией) и Подрядчиком (Сторонним структурным подразделением) о передаче участка нефтепродуктопровода, площадки, территории, сооружения, здания, оборудования и комплекта проектно-сметной и другой документации после выполнения Заказчиком всех подготовительных мероприятий для проведения строительно-монтажных работ в конкретный период времени [24].

3.21. Совмещенные работы - работы, выполняемые Заказчиком, Подрядчиком и/или Сторонним структурным подразделением на одной площадке (территории, сооружении, здании, оборудовании) Заказчика одновременно и при этом их рабочие зоны соприкасаются или накладываются одна на другую [11].

3.22. Договор подряда (договор) - документ, по которому одна сторона (Подрядчик) обязуется выполнять по заданию другой стороны (Заказчик) определенную работу, сдать ее результат Заказчику, а Заказчик обязуется принять результат работы и оплатить его.

3.23. Наряд-допуск на выполнение огневых, газоопасных и других работ повышенной опасности (наряд-допуск) - документ, оформляемый Заказчиком и Подрядчиком (Сторонним структурным подразделением), на право проведения Подрядчиком (Сторонним структурным подразделением) огневых, газоопасных и других работ повышенной опасности [1, 6, 16, 18].

4. ОБЯЗАННОСТИ УЧАСТНИКОВ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ ПО ОФОРМЛЕНИЮ РАЗРЕШИТЕЛЬНЫХ ДОКУМЕНТОВ И БЕЗОПАСНОЙ ОРГАНИЗАЦИИ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ В ОХРАННОЙ ЗОНЕ ОПО МНПП

4.1. Основания для проведения строительно-монтажных работ в охранной зоне ОПО МНПП:

- для Подрядчика - договор подряда, определяющий период, место и условия его проведения.

- для Стороннего структурного подразделения:

- письменное обращение Заказчика в другое ОАО о направлении его работников для выполнения строительно-монтажных работ на ОПО МНПП или распорядительный документ ОАО "АК "Транснефтепродукт",

- для Сторонней организации:

- ее письменное обращение, если строительно-монтажные работы выполняются в собственных интересах;

- письменное обращение владельцев инженерных коммуникаций, проложенных в техническом коридоре, если строительно-монтажные работы выполняются в их интересах.

4.2. Заказчик обязан [11]

4.2.1. Выдать Подрядчику Технические условия на проведение строительно-монтажных работ и оформить договор подряда на их проведение.

4.2.2. В случае привлечения к выполнению строительно-монтажных работ Стороннего структурного подразделения оформить письменное обращение в дочернее или зависимое общество Компании, где указать:

- период, место и условия проведения строительно-монтажных работ;

количество привлекаемых работников, с указанием их специальности и необходимой квалификации;

- перечень основного оборудования, специальной техники для выполнения строительно-монтажных работ;

- перечень основного оборудования, спецтехники и состав работников Заказчика, в случае их привлечения к строительно-монтажным работам, с указанием зон ответственности.

4.2.3. Издать Приказ о назначении конкретных лиц, ответственных за обеспечение требований охраны труда, охраны окружающей среды, промышленной и пожарной безопасности, за проведение всех видов инструктажей и выполнение мероприятий по обеспечению безопасности при подготовке объекта ОПО МНПП к строительно-монтажным работам по наряду-допуску, из числа лиц, ответственных за отдельные виды производственной деятельности.

4.2.4. Оформить, в двух экземплярах, "Разрешение на право проведения строительно-монтажных работ в охранной зоне магистрального нефтепродуктопровода или на технологических объектах (площадка, территория, сооружение, здание, оборудование)" (Разрешение) (приложение 1) на строительно-монтажные работы или любые другие работы и действия, выполняемые Подрядчиком, Сторонним структурным подразделением, Сторонним подразделением в охранной зоне МНПП или на площадке, территории, сооружении, здании, оборудовании [7, 11, 14].

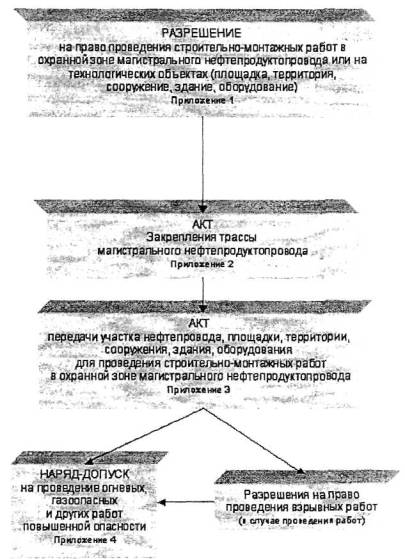

Последовательность действий оформления Разрешения изложена в приложении 9.

4.2.5. Привести в Разрешении (п. 6 таблицы "До начала работ необходимо выполнить ...") перечень инструкций по охране труда, промышленной безопасности, производственные инструкции, по выполнению конкретных видов работ, этапы работ, выполняемые в присутствии представителя Заказчика и под его наблюдением, меры безопасности и мероприятия по охране окружающей среды при производстве строительно-монтажных работ.

4.2.6. Обеспечить хранение экземпляра Разрешения, с приложениями к нему, в структурном подразделении Заказчика, в зоне ответственности которого проводятся строительно-монтажные работы или любые другие работы и действия.

4.2.7. До выдачи Разрешения Заказчик обязан:

4.2.7.1. Согласовать Подрядчику и/или Стороннему структурному подразделению в течение 10 дней:

- проект производства работ (ППР) и/или объем, порядок и условия выполнения намеченных работ по другим документам (типовой проект, инструкция, РД и т.п.), включающий в себя организационно-технические мероприятия (ОТМ) по обеспечению промышленной безопасности и мероприятия по охране окружающей среды при строительно-монтажных работах в охранной зоне ОПО МНПП;

- график выполнения работ;

- этапы работ, выполняемые в присутствии и под наблюдением представителя структурного подразделения ОАО, эксплуатирующего ОПО МНПП;

- условия допуска спецтехники, машин, механизмов и работников на ОПО МНПП;

- условия выделения, при необходимости, спецтехники, машин, механизмов работников Заказчика для выполнения строительно-монтажных работ (при наличии данного условия в Договоре).

4.2.7.2. Определить, во избежание повреждения МНПП, перед началом строительно-монтажных работ трассоискателем или шурфованием положение МНПП в грунте через каждые 50 м, а на неровном рельефе через каждые 25 м, установить указатели высотой не менее 0,5 м с обозначением глубины заложения. Указатель необходимо установить также в местах пересечения МНПП с другими коммуникациями.

Обозначить вешками местоположение вантузов коммуникаций, проходящих в одном техническом коридоре [1, 14].

4.2.7.3. Восстановить поврежденные или отсутствующие знаки закрепления трассы МНПП.

4.2.7.4. Выполнить обследование участка, прилегающего к зоне строительно-монтажных работ, с целью определения его технического состояния и уровня безопасности.

В случае обнаружения утечек нефтепродукта они должны быть устранены силами и средствами эксплуатирующей организации.

4.2.7.5. Проверить техническое состояние запорной арматуры в охранной зоне участка подводного перехода МНПП до начала строительно-монтажных работ.

4.2.7.6. Составить, по результатам обследования, с участием Подрядчика, Стороннего структурного подразделения и/или Сторонней организацией "Акт закрепления трассы МНПП" (приложение 2) [14].

К Акту приложить "Схему закрепления трассы МНПП" с указанием местонахождения и глубины заложения действующего МНПП, его сооружений и/или строящегося ОПО МНПП, их необходимых характеристик, привязок МНПП, его сооружений, вырытых шурфов и установленных закрепительных знаков [14].

Технические условия и "Акт закрепления трассы МНПП" являются неотъемлемой частью Разрешения на проведение строительно-монтажных работ в охранной зоне МНПП.

4.2.7.7. Разработать, до начала строительно-монтажных работ, с привлечением лиц, ответственных за эксплуатацию, охрану труда, промышленную, пожарную и экологическую безопасность объекта МНПП от Заказчика, совместно с Подрядчиком (Сторонним структурным подразделением) и подписать в составе Разрешения организационно-технические мероприятия по безопасной организации строительно-монтажных работ при их подготовке и проведении.

4.2.8. Обеспечить выполнение требований промышленной, пожарной, экологической безопасности и охраны труда перед началом строительно-монтажных работ, а именно:

4.2.8.1. Провести перед допуском работников Подрядчика и Стороннего структурного подразделения в охранную зону ОПО МНПП вводный инструктаж по охране труда и пожарной безопасности и регистрацию, под роспись, в "Журнале регистрации вводного инструктажа по охране труда" и "Журнале учета вводного противопожарного инструктажа" [6, 18, 23].

4.2.8.2. Проверить наличие документов, удостоверяющих квалификацию работников, удостоверений о прохождении ими проверки знаний по охране труда и промышленной безопасности, а у сварщиков наличие талона по технике пожарной безопасности (приложение 8), и получить документальное подтверждение проверки знаний (копии протоколов и удостоверений всех работников Подрядчика, в т.ч. лиц, ответственных за организацию и безопасное проведение работ повышенной опасности при строительно-монтажных работах по наряду-допуску) [19, 20, 21].

4.2.8.3. Издать совместный с Подрядчиком (Сторонним структурным подразделением) Приказ и назначить руководящих работников и специалистов от Заказчика, принимающих участие в подготовке строительно-монтажных работ и контроля за безопасным проведением работ повышенной опасности, а также руководящих работников, специалистов и работников рабочих профессий Подрядчика (Стороннего структурного подразделения), участвующих в строительно-монтажных работах в охранной зоне ОПО МНПП, ответственных за организацию и безопасное проведение работ повышенной опасности при строительно-монтажных работах и лиц, обязанных проводить анализ газовоздушной среды.

4.2.8.4. Назначить специалиста Службы технического надзора типа В или С (в зависимости от организационной формы службы технадзора Заказчика) на право его ведения при данных строительно-монтажных работах [22].

4.2.8.5. Выполнить подготовительные мероприятия, обеспечивающие безопасность работ, предусмотренных Разрешением.

4.2.8.6. Ознакомить Подрядчика (Стороннее структурное подразделение) с производственными инструкциями, инструкциями по безопасному проведению работ и охране труда, выполнение которых является обязательным условием производства работ, на выделенном производственном участке объекта ОПО МНПП [11].

4.2.8.7. Оформить совместно с Подрядчиком (Сторонним структурным подразделением) и выдать ему (им) для проведения строительно-монтажных работ "Акт передачи участка нефтепродуктопровода, площадки, территории, сооружения, здания, оборудования для проведения строительно-монтажных работ" (приложение 3).

4.2.8.8. После выполнения мероприятий по п. 4.2.8.7. настоящего Стандарта начальник структурного подразделения Заказчика, в зоне ответственности которого проводятся строительно-монтажные работы, ОБЯЗАН:

- оформить в установленном порядке Подрядчику (Стороннему структурному подразделению) "Наряд-допуск на проведение огневых, газоопасных и других работ повышенной опасности" (приложение 4) и провести их работникам целевой инструктаж по охране труда, промышленной и пожарной безопасности с росписью в графах 5, 6 и 7 таблицы 4 наряда-допуска.

4.2.8.9. На производство взрывных работ оформляется наряд- допуск.

Основанием для выдачи наряда-допуска на проведение взрывных работ является письменное согласие Заказчика (Эксплуатирующей организации), выдаваемое Подрядчику (Стороннему структурному подразделению) только после выполнения им (ими) требований, предусмотренных ПБ 13-01-92 "Единые правила безопасности при взрывных работах" [1, 17].

Необходимым условием для проведения Подрядчиком (Сторонним структурным подразделением) взрывных работ является наличие лицензии на данный вид деятельности, полученной в установленном порядке.

4.2.8.10. Допускать исполнителей работ к работам в действующих электроустановках и в охранной зоне линии электропередачи в соответствии с требованиями ПОТ Р М-016-2001 "Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок", раздел 13 (приложение 6) [5].

4.2.8.11. Потребовать организовать движение грузоподъемных машин, автотракторной и строительной техники в охранной зоне магистрального нефтепродуктопровода в соответствии с требованиями приложения 7 [15].

4.2.9. Обеспечить строительно-монтажные работы необходимыми ресурсами (электроэнергия, горячая вода, пар, газ и т.д.), гарантировать их подачу, переключения и т.п., в соответствии с условиями Договора подряда и Акта-передачи.

4.2.10. Обеспечить, по вызову Подрядчика (Стороннего структурного подразделения, Сторонней организации) своевременную явку своего представителя к месту строительно-монтажных работ для осуществления контроля соблюдения мер по обеспечению сохранности ОПО МНПП[14].

4.2.11. Принять, с оформлением двухстороннего Акта произвольной формы, от Подрядчика (Стороннего структурного подразделения), завершенные строительно-монтажные работы на ОПО МНПП и место их проведения с проверкой выполнения в полном объеме предусмотренных мероприятий по охране окружающей среды.

4.2.12. ЗАПРЕЩАТЬ любые работы и действия, выполняемые в охранной зоне ОПО МНПП без Разрешения или выполняемые Подрядчиком (Сторонним структурным подразделением, Сторонней организацией) с нарушениями требований технических условий и Разрешения на выполнение строительно-монтажных работ.

4.2.13. Определить порядок оперативного руководства, включая действия Подрядчика (Стороннего структурного подразделения, Сторонней организации) при возникновении аварийных ситуаций.

4.2.14. В случае выполнения Сторонней организации строительно-монтажных работ в охранной зоне магистрального нефтепродуктопровода:

- получить ее письменное обращение, если строительно-монтажные работы выполняются в собственных интересах;

- получить письменное обращение владельцев инженерных коммуникаций, проложенных в техническом коридоре, если строительно-монтажные работы выполняются в их интересах.

4.2.15. Согласовать Сторонней организации в течение 10 дней:

- объем, порядок и условия выполнения намеченных работ (по инструкциям, РД и т.п.), ОТМ, включающие в себя мероприятия по охране окружающей среды при строительно-монтажных работах;

- график выполнения работ;

- этапы работ, выполняемые в присутствии и под наблюдением представителя структурного подразделения ОАО, эксплуатирующего ОПО МНПП;

- условия допуска спецтехники, оборудования и работников в охранную зону ОПО МНПП;

- маршруты движения автомашин и спецтехники в охранной зоне ОПО МНПП, места их переезда через действующий нефтепродуктопровод и оборудование переездов [1, 16, 18, 23];

- потребовать организовать движение грузоподъемных машин, автотракторной и строительной техники в охранной зоне ОПО МНПП в соответствии с требованиями действующих нормативных технических документов [1, 12] и "Общими требованиями к организации движения грузоподъемных машин, автотракторной и строительной техники в охранной зоне магистрального нефтепродуктопровода" (приложения 5).

4.2.16. Провести перед допуском работников Сторонней организации в охранную зону ОПО МНПП вводный инструктаж по охране труда и пожарной безопасности и регистрацию, под роспись, в "Журнале регистрации вводного инструктажа по охране труда" и "Журнале учета вводного противопожарного инструктажа" [6, 18, 23].

4.3. Обязанности Подрядчика

4.3.1. Назначить Приказом структурное подразделение, привлекаемое к строительно-монтажным работам, с указанием планируемого срока, условий их проведения и должностных лиц, ответственных за безопасное проведение строительно-монтажных работ и операционного контроля качества на всех этапах их выполнения.

Издать Приказ о назначении руководящих работников, специалистов и работников рабочих профессий, участвующих в строительно-монтажных работах, ответственных за организацию и безопасное проведение работ повышенной опасности при строительно-монтажных работах и лиц, обязанных проводить анализ газовоздушной среды [23].

Довести Приказы до сведения Заказчика.

4.3.2. Представить Заказчику за 10 дней до начала работ на согласование:

- ППР или объем, порядок и условия выполнения намеченных работ по другим документам (типовой проект, инструкция, РД и т.п.), организационно-технические мероприятия (ОТМ), включающие в себя мероприятия по охране окружающей среды при строительно-монтажных работах;

- график выполнения строительно-монтажных работ;

- этапы работ, выполняемые в присутствии и под наблюдением представителя структурного подразделения ОАО, эксплуатирующего ОПО МНПП;

- предложения по допуску спецтехники, оборудования и работников на ОПО МНПП;

- перечень собственной спецтехники и основного оборудования, намеченного к применению;

- список работников, с указанием профессии, копии квалификационных удостоверений по специальности и копии протоколов по проверке знаний по промышленной безопасности и охране труда;

- заявку на выделение, при необходимости, спецтехники, машин, механизмов и работников Заказчика для выполнения строительно-монтажных работ (при наличии данного условия в Договоре).

4.3.3. В случае проведения строительно-монтажных работ в охранной зоне подводных переходов МНПП получить Разрешение от органов по охране рыбных запасов, регулированию использования и охране вод на их выполнение.

4.3.4. Согласовать с Проектантом и с организациями, эксплуатирующими судоходные реки и озерные пути сообщения, и другими заинтересованными организациями способы и сроки строительно-монтажных работ.

4.3.5. Уведомить письменно, не позднее 5 суток до начала строительно-монтажных работ в охранной зоне ОПО МНПП, Заказчика о необходимости присутствия его представителя на месте строительно-монтажных работ [14, 15], а также территориальный орган Ростехнадзора о начале проведения строительно-монтажных работ.

4.3.6. Оформить, при необходимости, оплату работникам Заказчика и счета за аренду спецтехники Заказчика, привлеченных к выполнению строительно-монтажных работ.

4.4. Обязанности Стороннего структурного подразделения

4.4.1. Руководство ОАО, которое направляет своих работников в другое ОАО для проведения строительно-монтажных работ, за 10 дней до начала работ обязано издать Приказ, в котором довести до сведения руководителей структурных подразделений:

- место, объемы и сроки выполнения строительно-монтажных работ;

- наименование подразделения, которое направляется в другое ОАО для строительно-монтажных работ.

4.4.1.1. К Приказу приложить согласованные со структурными подразделениями ОАО, в зоне ответственности которых проводятся строительно-монтажные работы:

- ППР, включающий в себя мероприятия содержащие требования промышленной, пожарной безопасности, охраны окружающей среды, охраны труда или объем, порядок и условия выполнения строительно-монтажных работ по другим документам (типовой проект, инструкция, РД и т.п.), ОТМ, включающие в себя мероприятия по охране окружающей среды при строительно-монтажных работах,

а также:

- график выполнения работ;

- перечень спецтехники и основного оборудования, направляемого с бригадой исполнителей;

- состав бригады, с указанием профессий и квалификации работников и указать должность, ФИО руководителя работ;

- перечень спецтехники и состав работников Заказчика, в случае привлечения их к строительно-монтажным работам, с указанием зон ответственности;

- список работников, с указанием профессии, копии квалификационных удостоверений по специальности и копии протоколов по проверке знаний по промышленной безопасности и охране труда;

4.4.2. Представить Заказчику Приказ своего ОАО о направлении бригады, с указанием ее состава и квалификации работников, направляемых основного оборудования, специальной техники, ответственного за промышленную безопасность и охрану труда, проведение работ по наряду-допуску и срока командирования, а также о назначении должностных лиц, ответственных за проведение операционного контроля качества на всех этапах работ.

4.4.3. Исполнять, в установленные сроки, требования предписаний Органа технического надзора и выдавать ему письменные ответы по исполнению требований предписаний.

4.4.4. Не допускать производство последующих этапов работ до устранения требований предписаний Органа технического надзора.

4.5. Обязанности Подрядчика и Стороннего структурного подразделения. Общие требования

4.5.1. Разработать до начала строительно-монтажных работ, совместно с Заказчиком, и подписать в составе Разрешения организационно-технические мероприятия по безопасной организации строительно-монтажных работ при их подготовке и проведении [14].

В мероприятиях, которые указываются в Разрешении, должны быть предусмотрены:

- Для линейных объектов МНПП:

- порядок производства работ в охранной зоне МНПП, в том числе мероприятия по охране окружающей среды при строительно-монтажных работах;

- места переезда строительных машин и транспорта через действующий МНПП, оборудование переездов;

- меры, предупреждающие просадку МНПП и грунта при его разработке в непосредственной близости от действующего нефтепродуктопровода;

- снижение давления в действующем трубопроводе и др.

- Для технологических ОПО МНПП:

- порядок допуска спецтехники, оборудования и работников Подрядчика на территорию ОПО МНПП;

- обеспечение необходимыми ресурсами строительно-монтажных работ, выполняемых Подрядчиком по наряду-допуску (электроэнергия, горячая вода, пар, газ и т.д.), с гарантией их подачи, переключения и т.п. в соответствии с условиями договора и наряда-допуска;

- порядок и условия передвижения автотракторной техники на территории ОПО МНПП и др.;

4.5.2. Провести, при обращении Заказчика, работы по установке опознавательных знаков (щиты с надписями-указателями) трассы МНПП и открытию шурфов собственными силами и средствами в присутствии представителя Заказчика [14].

4.5.3. Изучить и принять к сведению и исполнению результаты проверки технического состояния выделяемых ему участка нефтепродуктопровода, площадки, территории, сооружений, зданий, оборудования, находящихся в охранной зоне ОПО МНПП и их обозначение.

4.5.4. Соблюдать указанные в Разрешении условия, обеспечивающие сохранность ОПО МНПП, его опознавательных знаков, и нести ответственность за повреждение последних.

4.5.5. Обеспечить прохождение всеми работниками вводного инструктажа по охране труда и пожарной безопасности, под роспись, в "Журнале регистрации вводного инструктажа по охране труда" и "Журнале учета вводного противопожарного инструктажа".

4.5.6. Обеспечить ознакомление с производственными инструкциями, инструкциями по безопасному проведению работ и охране труда, выполнение которых является обязательным условием производства работ на выделенном участке охранной зоны объекта ОПО МНПП.

Огневые, газоопасные и другие работы повышенной опасности производятся по инструкциям, действующим в структурном подразделении Заказчика.

4.5.7. Обеспечить прохождение инструктажа на рабочем месте работников, участвующих в строительно-монтажных работах, с регистрацией в "Журнале регистрации инструктажа на рабочем месте" структурного подразделения Заказчика.

4.5.8. Перед началом выполнения строительно-монтажных работ, в присутствии представителя Заказчика, провести проверку выполнения им подготовительных организационно-технических мероприятий, разработанных в составе Разрешения и подписать Разрешение.

4.5.9. Получить от Заказчика, со всеми необходимыми приложениями, "Разрешение на право проведения строительно-монтажных работ в охранной зоне магистрального нефтепродуктопровода или на технологических объектах (площадка, территория, сооружение, здание, оборудование)" (приложение 1).

Разрешение в течение всего периода выполнения строительно-монтажных работ должно находиться у руководителя работ.

4.5.10. Определить опасные для людей зоны, в пределах которых постоянно действуют или могут возникнуть опасные и вредные производственные факторы, разместить и обустроить участки работ, рабочие места, проезды для строительных машин и механизмов и транспортных средств, проходы, санитарно-бытовые помещения и т.д.

4.5.11. Установить, до начала работ, защитные и сигнальные ограждения опасной для людей рабочей зоны во избежание доступа в нее лиц, не связанных с выполнением работ. Порядок установки ограждений при выполнении работ на территории действующего ОПО МНПП разрабатывается в составе Разрешения.

4.5.12. Разместить механизированные колонны, трубосварочные и другие базы, стеллажи, стоянки механизмов и машин, склады горючесмазочных и строительных материалов, оборудования, жилые городки и т.п. за пределами минимальных безопасных расстояний от оси действующих магистральных нефтепродуктопроводов до населенных пунктов, отдельных промышленных и сельскохозяйственных предприятий, зданий и сооружений в зависимости от класса и диаметра трубопроводов, степени ответственности объектов и необходимости обеспечения их безопасности, но не менее значений, указанных в таблицах 4* и 5* СНиП 2.05.06-85* (приложение 7).

4.5.13. Запретить в охранной зоне подводных переходов МНПП бросать якоря, устраивать временные причалы и выемку грунта (песка, гравия) со дна водоема.

4.5.14. Обеспечить безопасное производство работ и контроль их выполнения на закрепленных участках, территориях, зданиях, сооружениях ОПО МНПП.

4.5.15. Довести до сведения Заказчика Приказ о назначении лица, ответственного за передачу ежедневных телефонограмм диспетчеру (оператору) Заказчика о времени начала и окончания работ.

4.5.16. Оформить и получить, со всеми необходимыми приложениями, после совместной с Заказчиком проверки полноты выполнения организационно-технических мероприятий по обеспечению безопасности при подготовке и проведении строительно-монтажных работ, разработанных в составе Разрешения, "Акт передачи участка нефтепродуктопровода, площадки, территории, сооружения, здания, оборудования для проведения строительно-монтажных работ в охранной зоне магистрального нефтепродуктопровода" (приложение 3), для начала выполнения строительно-монтажных работ.

4.5.17. Получить от Заказчика "Наряд-допуск на проведение огневых, газоопасных и других работ повышенной опасности" (приложение 4) и расписаться п. 12 наряда-допуска о готовности ОПО МНПП к проведению строительно-монтажных работ.

4.5.18. Обеспечить безопасное производство работ в охранной зоне ОПО МНПП после выполнения действий по п. 4.5.17.

Ответственность за их производство возлагается на лицо, ответственное за безопасную организацию и проведение работ и назначенное приказом Подрядчика в соответствии с п. 4.3.1. настоящего Стандарта.

4.5.19. Провести, под роспись в Наряде-допуске, целевой инструктаж с работниками, проводящими строительно-монтажные работы.

Весь персонал, занятый на производстве строительно-монтажных работ в охранной зоне ОПО МНПП, должен быть проинструктирован по методам и последовательности безопасного ведения строительно-монтажных работ, ознакомлен с местонахождением ОПО МНПП и его сооружений и их обозначением на местности.

4.5.20. Для выполнения механизмами земляных работ в охранных зонах подземных ОПО МНПП выдать машинисту землеройного механизма наряд-допуск, определяющий безопасные условия ведения этих работ [3, 4, 14].

4.5.21. Оформлять в наряде-допуске ежедневный допуск работников для проведения огневых, газоопасных и других работ повышенной опасности.

4.5.22. Остановить немедленно строительно-монтажные работы и письменно известить Заказчика и своего вышестоящего начальника при нарушении условий, обеспечивающих безопасность строительно-монтажных работ, указанных в Акте-передаче, выявлении дополнительных опасных или вредных производственных факторов или при обнаружении на месте строительно-монтажных работ подземных коммуникаций или сооружений, не указанных в проектной и/или исполнительной документации.

4.5.23. Обеспечить сохранность подземных коммуникаций и сооружений, принять меры по установлению их принадлежности и вызова представителя эксплуатационной организации в случае обнаружения подземных трубопроводов, кабелей электроснабжения, связи и других сооружений, не указанных в проектной и/или исполнительной документации.

4.5.24. Отвести, немедленно, в случае повреждения ОПО МНПП или обнаружения утечки газа, нефти или нефтепродукта, персонал и технические средства за пределы опасной зоны, известить Заказчика или другую эксплуатирующую организацию о происшествии.

4.5.25. В аварийных случаях:

4.5.25.1. Сообщить о произошедшей аварии и пожаре Заказчику.

4.5.25.2. Вывести весь персонал и технические средства за пределы минимальных безопасных расстояний.

4.5.25.3. Принять меры, предупреждающие доступ в опасную зону посторонних лиц и транспортных средств, до прибытия аварийно-восстановительной бригады и нештатных аварийно-спасательных формирований Заказчика или других эксплуатирующих организаций.

4.5.25.4. В случае возникновения пожара в охранной зоне объекта ОПО МНПП или инженерных коммуникаций других организаций приступить к его локализации и ликвидации с помощью первичных средств пожаротушения.

4.5.25.5. Принять участие, при необходимости, в ликвидации аварии или пожара, под руководством представителя Эксплуатирующей организации (Заказчика).

4.5.26. Возобновить строительно-монтажные работы только после получения от Заказчика нового письменного Разрешения и документального подтверждения устранения выявленных ими нарушений.

Хранить разрешения и подтверждения в составе оперативной документации до окончания строительно-монтажных работ.

4.5.27. Нести перед Заказчиком ответственность за ущерб, причиненный объектам ОПО МНПП действиями или бездействием его работников, а также за нарушение правил внутреннего распорядка, действующего у Заказчика.

4.5.28. Сдать Заказчику по окончании строительно-монтажных работ исполнительную и эксплуатационную документацию с оформлением Акта произвольной формы.

4.5.29. Выполнить в полном объеме комплекс природоохранных мероприятий, предусмотренных ППР.

4.5.30. Обеспечить вывод техники, вывоз материалов, оборудования и инструмента с места строительно-монтажных работ.

4.5.31. Своевременно устранять недостатки, нарушения, несоответствия проектным решениям и требованиям нормативных технических документов, выявленные органом технического надзора и выдавать ему письменные ответы по исполнению требований предписаний.

4.5.32. Не допускать производство последующих этапов работ до устранения требований предписаний Органа технического надзора.

4.6. Сторонняя организация обязана:

4.6.1. Для получения "Разрешения на право проведения строительно-монтажных работ в охранной зоне магистрального нефтепродуктопровода или на технологических объектах (площадка, территория, сооружение, здание, оборудование)" не позднее, чем за 5 суток до начала работ обратиться, письменно, в ОАО, если строительно-монтажные работы, выполняются в ее собственных интересах или представить письменное обращение владельцев инженерных коммуникаций, проложенных в техническом коридоре, если строительно-монтажные работы выполняются в их интересах.

4.6.2. Иметь проектную или исполнительную документацию, на которую нанесены действующие газо-, нефте-, нефтепродуктопроводы, кабели связи и линии электропередачи, проложенные в техническом коридоре, и другие опасные производственные объекты, находящиеся в зоне строительно-монтажных работ на выделяемом производственном участке [14, 15].

4.6.3. Получить Разрешение, технические условия на строительно-монтажные работы в охранной зоне ОПО МНПП от структурного подразделения ОАО, эксплуатирующего ОПО МНПП, в зоне которого находится выделяемый производственный участок.

4.6.4. Разрешение в течение всего периода строительно-монтажных работ должно находиться у руководителя работ.

4.6.5. До начала строительно-монтажных работ в охранной зоне объекта ОПО МНПП разработать и согласовать Заказчиком мероприятия, обеспечивающие безопасное ведение работ и сохранность действующего МНПП и его сооружений.

В мероприятиях, которые указываются в Разрешении, должны быть предусмотрены:

- порядок производства работ в охранной зоне, включающие в себя мероприятия по охране окружающей среды при строительно-монтажных работах;

- места переезда строительных машин и транспорта через действующий МНПП, оборудование переездов;

- меры, предупреждающие просадку МНПП и грунта при его разработке в непосредственной близости от действующего нефтепродуктопровода и др.

4.6.6. Обеспечить прохождение всеми работниками вводного инструктажа по охране труда и пожарной безопасности, под роспись, в "Журнале регистрации вводного инструктажа по охране труда" и "Журнале учета вводного противопожарного инструктажа".

4.6.7. Для выполнения механизмами земляных работ в охранных зонах подземных ОПО МНПП выдать машинисту землеройного механизма наряд-допуск, определяющий безопасные условия ведения этих работ.

4.6.8. В случае повреждения МНПП или обнаружения утечки продукта из него в процессе производства строительно-монтажных работ эксплуатирующая организация должна быть немедленно извещена о повреждении и весь персонал и технические средства должны быть отведены за пределы минимальных безопасных расстояний.

До прибытия аварийно-восстановительной службы эксплуатирующей организации руководитель строительно-монтажных работ должен принять меры по обеспечению охраны аварийного участка для предупреждения доступа в опасную зону посторонних лиц и транспортных средств, а по ее прибытии, при необходимости, принять участие в ликвидации аварии под руководством представителя Эксплуатирующей организации, включая выделение рабочей силы и механизмов [14].

Приложение 1

______________________________________________________________________________

(наименование эксплуатирующей организации - ОАО ТНП)

_______________________________________________________________________________

(наименование структурного подразделения - ЛПДС, ГПС, ПС)

УТВЕРЖДАЮ

(главный инженер

структурного

подразделения

эксплуатирующей

организации ОАО ТНП,

ЛПДС, ГПС, ПС)

___________________

___________________

(подпись) (ФИО)

«___»_______________

200 ____года

РАЗРЕШЕНИЕ №

на право проведения строительно-монтажных работ в охранной зоне магистрального нефтепродуктопровода или на технологических объектах
(площадка, территория, сооружение, здание, оборудование)

(ненужное зачеркнуть)

Место производства работ

_______________________________________________________________________________

(наименование нефтепродуктопровода, диаметр, к. трассы, пикет)

_______________________________________________________________________________

_______________________________________________________________________________

(площадка, территория, сооружение, оборудование - наименование осей, отметок и номера чертежей, схемы, генеральный план и др.)

Начало работ " __"____________ 200 __года

Окончание работ " __" _________200 __года

Мы, нижеподписавшиеся, представители:

Эксплуатирующей организации (Заказчика)

______________________________________________________________________________

(Ф.И.О.) (должность)

_______________________________________________________________________________

(наименование структурного подразделения эксплуатирующей организации ОАО ТНП, ЛПДС, ГПС, ПС)

Организации - производителя работ

(Подрядчик, Стороннее структурное подразделение, Сторонняя организация),

(ненужное зачеркнуть)

ответственного Руководителя за производство работ повышенной опасности у эксплуатирующей организации (Заказчика)

_______________________________________________________________________________

_______________________________________________________________________________

(наименование структурного подразделения Организации производителя работ)

_______________________________________________________________________________

(Ф.И.О.) (должность)

составили настоящее Разрешение о нижеследующем.

Выполняемые работы:

№ п/п

Наименование и этапы выполнения работ

Ответственный исполнитель (должность, ФИО от организации - производителя работ)

Время и дата начала работ

Время и дата окончания работ













№ п/п

Этапы работ, выполняемые в присутствии представителя эксплуатирующей организации (Заказчика)





1. До начала работ необходимо выполнить следующие мероприятия, обеспечивающие безопасность проведения строительно-монтажных работ:

№ п/п

Наименование мероприятия

Срок исполнения

Исполнитель (от Заказчика и/или Производителя работ)

Отметка о выполнении

1.

Обследование выделенного участка магистрального нефтепродуктопровода с целью определения его технического состояния.







2.

Обследование выделенной площадки (территории, сооружения, здания, оборудования)

(ненужное зачеркнуть)

с целью определения их технического состояния.







3.

Определение положения других объектов ОПО МНПП относительно выделенного (нефтепродуктопровода, площадки, территории, сооружения, оборудования)

(ненужное зачеркнуть)







4.

Установка опознавательных знаков закрепления (нефтепродуктопровода, площадки, территории, сооружения, оборудования) и знаков безопасности.

(ненужное зачеркнуть)







5.

Составление Схемы закрепления трассы ОПО МНПП или Схемы объекта, с выделяемой площадкой, территорией, сооружением, зданием, оборудованием.

(ненужное зачеркнуть)







6.

Другие подготовительные мероприятия, обеспечивающие безопасность производства строительно-монтажных работ































Составление Акта закрепления участка магистрального нефтепродуктопровода.







Составление Акта передачи участка магистрального нефтепродуктопровода, площадки, территории, сооружения, здания, оборудования для проведения строительно-монтажных работ в охранной зоне магистрального нефтепродуктопровода







2. Меры безопасности при производстве строительно-монтажных работ:

№ п/п

Конкретные меры безопасности, которыми необходимо руководствоваться при производстве работ

1.



2.



3.



4.





Приложения к Разрешению:

1. ППР и/или другие документы, по которым будут выполняться строительно-монтажные работы (проект, инструкция, РД и т.п.), включающие в себя мероприятия по охране окружающей среды при строительно-монтажных работах.

2. Рабочие чертежи.

3. Акт закрепления трассы магистрального ОПО МНПП совместно со Схемой закрепления трассы ОПО МНПП или Схема объекта, с выделяемой площадкой территорией, сооружением, зданием, оборудованием.

(ненужное зачеркнуть)

4. Согласованный график проведения строительно-монтажных работ.

5. Перечень спецтехники и основного оборудования Подрядчика (Стороннего структурного подразделения. Сторонней организации) с

(ненужное зачеркнуть)

указанием сведений о регистрации и техническом освидетельствовании.

6. Список работников Подрядчика (Стороннего структурного подразделения, Сторонней организации).

(ненужное зачеркнуть)

допускаемых на объект ОПО МНПП, с указанием сведений о квалификации и аттестации по промышленной безопасности.

7. Первичная заявка Подрядчика (Стороннего структурного подразделения. Сторонней организации)

(ненужное зачеркнуть)

(при необходимости) на выделение спецтехники, оборудования, технических устройств и т.п., а также работников Заказчика для выполнения строительно-монтажных работ (перечень спецтехники, оборудования, технических устройств, и т.п., работников, привлекаемых для выполнения строительно-монтажных работ, корректируется и уточняется в процессе выполнения работ).

В случае выдачи Разрешения Стороннему подразделению, Сторонней организации - передаются документы по пп. 2, 3, 4.

Примечания.

1. Документация, не оговоренная в настоящем Разрешении, может быть передана Заказчиком Подрядчику (Стороннему структурному подразделению, Сторонней организации) по его просьбе.

2. Руководитель работ отвечает за соблюдение мер безопасности и причинение ущерба объекту ОПО МНПП при строительно-монтажных работах.

3. Письменное уведомление о вызове представителя Эксплуатирующей организации (Заказчика) на строительно-монтажные работы, выполняемые в его присутствии, передается за 5 суток до начала этих работ.

4. Производство строительно-монтажных работ (этапов) по истечении срока, указанного в Разрешении, ЗАПРЕЩАЕТСЯ.

Разрешение выдал: от Эксплуатирующей организации (Заказчика)

_______________________________________________________________________________

(наименование структурного подразделения - ЛПДС, ГПС, ПС)

_______________________________________________________________________________

(главный инженер), (ФИО) (подпись)

" __" _________200__ года

Ответственные от Заказчика:

- за эксплуатацию площадки (территории), где планируются строительно-монтажные работы

_______________________________________________________________________________

(должность), (ФИО) (подпись)

- за промышленную безопасность

_______________________________________________________________________________

(должность), (ФИО) (подпись)

- за пожарную безопасность

_______________________________________________________________________________

(должность), (ФИО) (подпись)

- за экологическую безопасность

_______________________________________________________________________________

(должность), (ФИО) (подпись)

- за охрану труда

_______________________________________________________________________________

(должность), (ФИО) (подпись)

Разрешение получил:

от Организации - производителя работ (Подрядчика, Стороннего структурного подразделения. Сторонней организации)

(ненужное зачеркнуть)

______________________________________________________________________________

(наименование организации - производителя работ)

_______________________________________________________________________________

(должность), (ФИО) (подпись)

" ___" ___________200__ года



Приложение 2

ОАО ТНП_______________________

диаметр мм_______________

ЛПДС, ГПС, ПС___________________________________

Участок ОПО МНПП______________

от км/ПК_________________

до км/ПК_________________

АКТ№

закрепления трассы магистрального нефтепродуктопровода

от " __" ____________200 ___года

Настоящий Акт составлен представителями:

службы топографов (геодезистов)

(ненужное зачеркнуть)

_______________________________________________________________________________

(должность, наименование организации, Ф.И.О.)

Эксплуатирующей организации (Заказчика) ______________________________________

_______________________________________________________________________________

_______________________________________________________________________________

(должность, наименование эксплуатирующей организации ОАО ТНП, ЛПДС, ГПС, ПС, Ф.И.О.)

Организации - производителя работ (Подрядчик. Стороннее структурное подразделение. Сторонняя организация)

(ненужное зачеркнуть)

_______________________________________________________________________________

(должность, наименование организации - производителя работ, Ф.И.О.)

о том, что произведено уточнение положения нефтепродуктопровода ( ______________ )

и выполнены следующие работы:

1. Установлены дополнительные знаки (вехи, столбы и пр.) на оси трассы и по границам ремонтной полосы.

2. Произведена разбивка пикетажа на участке от ПК _______________________________

до ПК ___________________________________ по всей трассе, в местах переходов через

естественные и искусственные препятствия и подземные коммуникации

на ПК _______________________________________________________________________

(указать высотные отметки установленных реперов)

3. Закреплены оси трасс коммуникаций, _______________________ проходящих в одном техническом коридоре, ось вновь прокладываемой трассы при капитальном ремонте нефтепродуктопровода с заменой трубы.

4. Составлена Схема закрепления трассы (прилагается).

Ответственность за сохранность знаков после закрепления возлагается на организацию - производителя работ (Подрядчик, Стороннее структурное подразделение. Сторонняя организация).

(ненужное зачеркнуть)

Сдал:

Геодезист ___________________________________________________________________

(должность, организация, Ф.И.О.) (подпись) (дата)

Принял-сдал:

Представитель

Заказчика ___________________________________________________________________

(должность, организация, Ф.И.О.) (подпись) (дата)

Принял:

Представитель

организации -

производителя работ

(Подрядчик. Стороннее _______________________________________________________

(должность, организация, Ф.И.О.) (подпись) (дата)

структурное

подразделение.

Сторонняя организация)

(ненужное зачеркнуть)



Приложение 3

_______________________________________________________________________________

(наименование эксплуатирующей организации - ОАО ТИП)

_______________________________________________________________________________

(наименование структурного подразделения - ЛПДС, ГПС, ПС)

АКТ ПЕРЕДАЧИ №

участка магистрального нефтепродуктопровода, площадки, территории, сооружения, здания, оборудования для проведения

(ненужное зачеркнуть)

строительно-монтажных работ в охранной зоне магистрального нефтепродуктопровода

" __ " ___________ 200__ года

Мы, нижеподписавшиеся, составили настоящий Акт о передаче участка нефтепродуктопровода __________________________________________________________

диаметром _________ мм от км/ПК ________________ до км/ПК_____________________

общей протяженностью ________ км или площадки (территории, сооружения, оборудования), ограниченную координатами

_______________________________________________________________________________

(наименование осей, отметок и номера чертежей, схемы, генеральный план и др.)

под строительно-монтажные работы на период проведения работ с __________________

 часов " ___" _____________200___года до _________________ час. "___" _____________200___ года.

Эксплуатирующей организацией (Заказчиком) выполнены следующие подготовительные работы:

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

По настоящему Акту от Заказчика Подрядчику (Стороннему структурному подразделению) передается следующая документация:

1. Разрешение на право проведения строительно-монтажных работ в охранной зоне МНПП или на технологических объектах (площадка, территория, сооружение, здание, оборудование) с приложениями, включающие в себя мероприятия по охране окружающей среды при строительно-монтажных работах.

2. Ведомость пересечений участка МНПП, на котором будут производиться строительно-монтажные работы, с коммуникациями с указанием пикетов пересечений и технические условия от владельцев коммуникаций на производство строительно-монтажных работ в зоне пересечений: _______________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

_______________________________________________________________________________

3. Схема передвижения спецтехники (места переезда строительных машин и транспорта через действующий МНПП, оборудование переездов).

4. Мероприятия по снижению давления в действующем МНПП, технологическом трубопроводе, технологическом оборудовании и его мониторинг в период проведения строительно-монтажных работ

5. Документы по временному отводу земель:

_______________________________________________________________________________

_______________________________________________________________________________

6. Решение Заказчика о передаче Подрядчику (Стороннему структурному подразделению)

(ненужное зачеркнуть)

спецтехники, оборудования, технических устройств, и т.п., работников Заказчика с указанием условий передачи, характера планируемых работ, времени и места их проведения, согласованное с представителем Подрядчика (Стороннего структурного подразделения).

(ненужное зачеркнуть)

Примечание: Документация, не оговоренная в настоящем Акте, может быть передана Заказчиком Подрядчику (Стороннему структурному подразделению) по его просьбе.

Руководитель Заказчика _______________________________________________________

(Ф.И.О.) (Подпись) (Дата)

Руководитель Подрядчика

(Стороннего структурного

подразделения)_______________________________________________________________

(Ф.И.О.) (Подпись) (Дата)



Приложение 4

Открытое акционерное общество_________________________________________________

ПО___________________________________________________________________________

Структурное подразделение (ГПС, ПС, НС).________________________________________

УТВЕРЖДАЮ

_____________________

должность, Ф.И.О.

_____________________

подпись

"__" _________ 200_ года

НАРЯД-ДОПУСК №

на проведение огневых, газоопасных и других работ повышенной опасности

(нужное подчеркнуть)

1. Выдан (кому) ______________________________________________________________

должность, Ф.И.О., ответственного за проведение работ

2. На выполнение работ _______________________________________________________

указывается характер и содержание работы,

____________________________________________________________________________

опасные и вредные производственные факторы

3. Место проведения работ ____________________________________________________

участок, установка, аппарат, коммуникация, помещение

4. Состав бригады исполнителей, в том числе дублеры, наблюдающие (при числе членов бригады более 10-ти человек ее состав и требуемые сведения приводятся в прилагаемом списке с отметкой об этом в настоящем пункте). В графе 3 указывается: бригадир, исполнитель, наблюдающий, дублер и т.п.:

№ п/п

Ф.И.О.

Профессия, выполняемая функция

Квалификация (разряд), группа по электробезопасности

С условиями работы ознакомлен, инструктаж получил

Должность, Ф.И.О. подпись, проводившего инструктаж

Подпись

Дата

1

2

3

4

5

6

7

1.













2.













3.













4.













5.













6.













7.













5. Планируемое время проведения работ:

Начало _____________________________________________________________________

время, дата

Окончание __________________________________________________________________

время, дата

6. Меры по обеспечению безопасности

6.1. При подготовке объекта ___________________________________________________

____________________________________________________________________________

организационные и технические меры безопасности, осуществляемые при подготовке объекта

____________________________________________________________________________

к проведению работ, средства коллективной и индивидуальной защиты, режим работы

6.2. При проведении работ _____________________________________________________

____________________________________________________________________________

организационные и технические меры безопасности,

____________________________________________________________________________

осуществляемые при проведении работ

7. Требуемые приложения:_____________________________________________________

наименование схем, эскизов, таблиц результатов анализов,

____________________________________________________________________________

проект производства работ с указанием даты утверждения и должности лица, его утвердившего

8. Особые условия ____________________________________________________________

____________________________________________________________________________

в т.ч. присутствие лиц, осуществляющих надзор за проведением работ

9. Наряд-допуск выдал ________________________________________________________

____________________________________________________________________________

должность, Ф.И.О., подпись лица, выдавшего Наряд-допуск, дата

10. Согласовано:

10.1. Со службой охраны труда _________________________________________________

должность, Ф.И.О., подпись, дата, время

10.2. С пожарной охраной______________________________________________________

должность, Ф.И.О., подпись, дата, время

10.3. С взаимодействующими службами, цехами, организациями

____________________________________________________________________________

указать конкретную службу должность, Ф.И.О., подпись, дата, время

____________________________________________________________________________

указать конкретную службу должность, Ф.И.О., подпись, дата, время

____________________________________________________________________________

указать конкретную службу должность, Ф.И.О., подпись, дата, время

10.4. С оператором ___________________________________________________________

должность, Ф.И.О., подпись, дата, время

11. Анализ воздушной среды перед началом и в период проведения работ:

Дата и время отбора проб

Место отбора проб

Определяемые компоненты

Допустимая Концентрация мг/м

Результаты анализа мг/м

Подпись лица, проводившего анализ

Подпись ответственного за проведение работ

1

2

3

4

5

6

7















При проведении работ более 1 смены таблица результатов анализа воздушной среды перед началом и в период проведения работ помещается в приложении к Наряду-допуску, а в п. 7 указывается номер и название приложения.

12. Объект к проведению работ подготовлен:

12.1.________________________________________________________________________

должность, Ф.И.О., подпись лица, ответственного за подготовку работ, дата, время

12.2.________________________________________________________________________

должность, Ф.И.О., подпись лица, ответственного за проведение работ, дата, время

13. К выполнению работ допускаю:

____________________________________________________________________________

должность допускающего, Ф.И.О. подпись, дата, время

14. Отметка о ежедневном допуске к работе (в том числе и в первый день).

Дата

Меры безопасности по п. 6.1. выполнены

Начало работы

Окончание работы

Время (ч, мин.)

Подпись допускающего к работе

Подпись ответственного за проведение работ

Время (ч, мин.)

Подпись ответственного за проведение работ

1

2

3

4

5

6













При проведении работ более 5 дней таблица отметок о ежедневном допуске к работе и ее окончании помещается в приложение к Наряду-допуску, а в п. 7 указывается номер этого приложения

15. Наряд-допуск продлен до (при необходимости проведения работ после планируемого времени - см. п. 5) до ____________________________________________________________

дата и время, до которого продлевается действие Наряда-допуска

____________________________________________________________________________

должность, Ф.И.О., подпись лица, выдавшего Наряд-допуск, дата, время

16. Продление Наряда-допуска согласовано (заполняется в случае, когда работы не закончены в сроки, указанные в п. 5 Наряда-допуска, должностными лицами, указанными в п. 10):

16.1. Со службой охраны труда _________________________________________________

должность, Ф.И.О., подпись, дата

16.2. С пожарной охраной______________________________________________________

должность, Ф.И.О., подпись, дата, время

16.3. С взаимодействующими службами, цехами, организациями:

____________________________________________________________________________

указать конкретную службу должность, Ф.И.О., подпись, дата, время

____________________________________________________________________________

указать конкретную службу должность, Ф.И.О., подпись, дата, время

____________________________________________________________________________

указать конкретную службу должность, Ф.И.О., подпись, дата, время

16.4. С оператором ___________________________________________________________

должность, Ф.И.О., подпись, дата, время

17. К выполнению работ на период продления допускаю

____________________________________________________________________________

должность допускающего, Ф.И.О. подпись, дата, время

18. Изменения в составе бригады исполнителей:

Введен в состав бригады

Выведен из состава бригады

Подпись ответст­венного

Ф.И.О.

С условиями работы ознаком­лен, проинст­руктиро­ван (подпись)

Квалифи­кация, разряд, группа по эл. без.

Выполня­емая функция

Дата, время

Ф.И.О.

Дата, время

Выполня­емая функция

1

2

3

4

5

6

7

8

9



















19. Работы выполнены в полном объеме, рабочие места приведены в порядок, инструмент и материалы убраны, люди выведены

____________________________________________________________________________

дата, время, Ф.И.О., подпись ответственного за проведение работ

____________________________________________________________________________

время, дата, Ф.И.О. подпись оператора

20. Работы приняты, Наряд-допуск закрыт

____________________________________________________________________________

дата, время Ф.И.О., должность, подпись лица, выдавшего Наряд-допуск

Примечание к п. 4:

Страхующим (наблюдающим) является работник из состава бригады, выполняющей работу по наряду-допуску, назначенный для непрерывного наблюдения и при необходимости оказания экстренной помощи исполнителю работ. Страхующие назначаются в случаях, предусмотренных правилами безопасности (например при проведении газоопасных работ внутри емкостей и резервуаров, в колодцах, траншеях и т.д.).

Дублером является работник из состава бригады, выполняющей работу по Наряду-допуску, назначенный для подмены исполнителя и обеспечения бесперебойного производства работ, в случае если время пребывания в рабочей зоне ограничено требованиями безопасности.

Приложение 5

ОБЩИЕ ТРЕБОВАНИЯ

к организации движения грузоподъемных машин, автотракторной и строительной техники в охранной зоне магистрального нефтепродуктопровода

1. Передвижение и транспортировка грузоподъемных машин, автотракторной и строительной техники (далее спецтехники) в охранной зоне ОПО МНПП к местам строительно-монтажных работ ОБЯЗАНА выполняться по постоянным маршрутам и только по вдольтрассовым дорогам или оборудованным вдольтрассовым проездам, расположенным на расстоянии не менее 10 м от оси нефтепродуктопровода (СНиП 2.05.06-85*. таблица 4, п. 17).

2. Подрядчик и/или Сторонняя организация, Стороннее структурное подразделение при подготовке к строительно-монтажным работам в охранной зоне МНПП, ОБЯЗАНЫ на основании рабочего проекта разработать ППР, в который должны быть включены мероприятия по безопасному передвижению спецтехники и схема маршрутов их движения с учетом:

2.1. Требований ППР.

2.2. Требований безопасности дорожного движения и пожарной безопасности.

2.3. Состояния вдоль трассовых дорог и проездов.

2.4. Состояния подъездных дорог к МНПП.

2.5. Состояния переездов через МНПП и коммуникации сторонних организаций.

3. Схемы маршрутов движения техники к местам строительно-монтажных работ утверждаются начальником структурного подразделения Заказчика, в зоне ответственности которого проводятся строительно-монтажные работы.

4. При пересечении МНПП с коммуникациями других эксплуатирующих организаций маршруты передвижения спецтехники согласовываются с владельцами этих коммуникаций.

5. Транспортная схема и маршруты движения спецтехники ДОЛЖНЫ включаться в состав мероприятий по сохранности МНПП при оформлении "Акта-допуска на проведение подрядных (совмещенных) огневых, газоопасных и других работ повышенной опасности в охранной зоне нефтепродуктопровода или на площадке (территории) действующего объекта магистральных нефтепродуктопроводов", который является неотъемлемой частью для получения "Разрешения на право проведения строительно-монтажных работ в охранной зоне магистрального трубопровода" и "Разрешения на право проведения строительно-монтажных работ на территории действующего объекта магистральных нефтепродуктопроводов".

6. Перевозка и передвижение спецтехники в охранной зоне МНПП ДОЛЖНА выполняться по Нарядам-допускам, выдаваемым Подрядчиком, Сторонним структурным подразделением или Сторонней организацией.

7. Перед началом строительно-монтажных работ в охранной зоне МНПП необходимо уточнить и обозначить положение оси МНПП в соответствии с п.п.4.2.8.2., 4.2.8.3. настоящего Стандарта.

Обозначить на транспортной схеме маршруты передвижения спецтехники и их пересечения трассой МНПП и инженерными коммуникациями других владельцев.

Маршруты движения спецтехники и их пересечения с другими инженерными коммуникациями необходимо согласовать с их владельцами.

8. До начала строительно-монтажных работ, при необходимости, осуществляется обустройство или ремонт вдольтрассовых проездов.

9. Вдольтрассовый проезд для передвижения спецтехники должен быть обеспечен вертикальной планировкой, а на грунтах со слабой несущей способностью выполнены лежневые дороги, слани, намораживание, укрепление инвентарными щитами и т.п.

10. Маршрут передвижения спецтехники, места их разъездов, места складирования и разгрузки материалов и оборудования, места пересечения с инженерными коммуникациями сторонних организаций ДОЛЖНЫ быть обозначены на местности указателями.

11. Маршрут передвижения спецтехники, места установки указателей наносятся на ситуационный план участка производства строительно-монтажных работ и на схему маршрута передвижения спецтехники.

Лицо, ответственное за выпуск спецтехники на место строительно-монтажных работ, ОБЯЗАНО иметь схему маршрута передвижения спецтехники.

12. Перед выпуском спецтехники на место строительно-монтажных работ, водители и машинисты должны пройти предрейсовый и послерейсовый медицинский осмотр и инструктаж по особенностям маршрута передвижения спецтехники в охранной зоне ОПО МНПП с записью в журнале инструктажей и путевом листе транспортного средства в разделе "особые отметки".

Инструктаж проводит ответственный за выпуск спецтехники.

13. Передвижение спецтехники в охранных зонах в темное время суток, кроме проведения аварийно-восстановительных работ, ЗАПРЕЩАЕТСЯ.

14. При выполнении аварийно-восстановительных работ в темное время суток передвижение и транспортировка спецтехники разрешается только под руководством ответственного лица, назначенного руководителем по ликвидации аварии, и группы сопровождения по утвержденным маршрутам.

15. Маневры спецтехники, развороты, движения задним ходом следует выполнять по сигналу ответственного, при этом скорость передвижения техники не должна превышать 3 км/час.

16. Передвижение спецтехники вдоль склона с углом крутизны больше 20° ЗАПРЕЩАЕТСЯ.

17. Разъезд со встречной спецтехникой следует выполнять в местах, предусмотренных транспортной схемой, обеспечивая безопасное расстояние не менее 2 м между транспортными средствами и не менее 10 м от ОПО МНПП.

18. Работа подъемно-транспортных машин и землеройной техники в охранной зоне МНПП должна проводиться в соответствии с требованиями РД 153-39.4-041-99 "Правила технической эксплуатации магистральных нефтепродуктопроводов", ПБ-10-362-00 "Правила устройства и безопасной эксплуатации грузоподъемных кранов", проектом (планом) производства работ.

Приложение 6

Извлечение из Межотраслевых правил

по охране труда (правила безопасности)

при эксплуатации электроустановок,

утвержденных постановлением

Минтруда России от 05.01.01 г. № 3

и приказом Минэнерго России от 27.12.00 г. № 163

ДОПУСК ПЕРСОНАЛА СТРОИТЕЛЬНО-МОНТАЖНЫХ ОРГАНИЗАЦИЙ К РАБОТАМ В ДЕЙСТВУЮЩИХ ЭЛЕКТРОУСТАНОВКАХ И В ОХРАННОЙ ЗОНЕ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ (в редакции изменений и дополнений, утвержденных Минтрудом России 18.02.03 г. и Минэнерго России 20.02.03 г.)

13.1. Общие требования

13.1.1. Строительно-монтажные, ремонтные и наладочные работы на территории организации - владельца электроустановок должны производиться в соответствии с договором или иным письменным соглашением со строительно-монтажной (ремонтной, наладочной) организацией, в котором должны быть указаны сведения о содержании, объеме и сроках выполнения работ.

Перед началом работ СМО должна представить список работников, которые имеют право выдачи нарядов и быть руководителями работ, с указанием фамилии и инициалов, должности, группы по электробезопасности.

13.1.2. Перед началом работ руководитель организации совместно с представителем СМО должны составить акт-допуск на производство работ на территории действующего предприятия по форме, установленной СНиП 12-03-2001 "Безопасность труда в строительстве. Часть 1. Общие требования".

13.1.3. Актом-допуском должны быть определены:

места создания видимых разрывов электрической схемы, образованных для отделения выделенного для СМО участка от действующей электроустановки, и места установки защитного заземления;

место и вид ограждений, исключающих возможность ошибочного проникновения работников СМО за пределы зоны работ;

место входа (выхода) и въезда (выезда) в зону работ; наличие опасных и вредных факторов.

В акте-допуске или отдельным распоряжением руководителя организации - владельца электроустановок указываются работники, имеющие право допуска персонала СМО и право подписи наряда-допуска. При этом один экземпляр распоряжения выдается представителю СМО.

13.1.4. Ответственность за соблюдение мероприятий, обеспечивающих безопасность производства работ, предусмотренных актом-допуском, несут руководители СМО и организации - владельца электроустановок.

13.1.5. По прибытии на место проведения работ персонал СМО должен пройти первичный инструктаж по охране труда с учетом местных особенностей, имеющихся на выделенном участке опасных факторов, а работники, имеющие право выдачи нарядов и быть руководителями работ, дополнительно должны пройти инструктаж по схемам электроустановок.

Инструктаж должен производить руководитель (или уполномоченное им лицо) подразделения организации - владельца электроустановок.

Проведение инструктажа должно фиксироваться в журналах регистрации инструктажей СМО и подразделения организации - владельца электроустановок.

13.1.6. Строительно-монтажные, ремонтные и наладочные работы на территории организации должны проводиться по наряду-допуску, выдаваемому ответственными работниками СМО по форме, установленной СНиП 12-03-2001 "Безопасность труда в строительстве. Часть 1. Общие требования".

13.1.7. Подготовка рабочего места для выполнения строительно-монтажных работ выполняется по заявке СМО работниками организации - владельца электроустановок.

13.2. Допуск к работам в распределительных устройствах

13.2.1. Зона работ, выделенная для СМО, как правило, должна иметь ограждение, препятствующее ошибочному проникновению персонала СМО в действующую часть электроустановки.

13.2.2. Пути прохода и проезда персонала, машин и механизмов СМО в выделенную для выполнения работ огражденную зону, как правило, не должны пересекать территорию или помещения действующей части электроустановок.

13.2.3. Первичный допуск к работам на территории организации должен проводиться допускающим из персонала организации - владельца электроустановок. Допускающий расписывается в наряде-допуске, выданном работником СМО, ответственным за выдачу наряда- допуска. После этого руководитель работ СМО разрешает приступить к работе.

13.2.4. В тех случаях, когда зона работ не выгорожена или путь следования персонала СМО в выделенную зону проходит по территории или через помещения действующего РУ, ежедневный допуск к работам персонала СМО должен выполнять допускающий, а работы в ней должны проводиться под надзором наблюдающего из персонала организации - владельца электроустановок.

13.2.5. Наблюдающий наравне с ответственным руководителем (исполнителем) СМО несет ответственность за соответствие подготовленного рабочего места указаниям, предусмотренным в наряде-допуске, за наличие и сохранность установленных на рабочем месте заземлений, ограждений, плакатов и знаков безопасности, запирающих устройств приводов и за безопасность работников СМО в отношении поражения электрическим током.

13.3. Допуск к работам в охранной зоне линий электропередачи

13.3.1. Допуск персонала СМО к работам в охранной зоне линии электропередачи, находящейся под напряжением, а также в пролете пересечения с действующей ВЛ, проводят допускающий из персонала организации, эксплуатирующей линию электропередачи и ответственный руководитель работ СМО. При этом допускающий осуществляет допуск ответственного руководителя и исполнителя каждой бригады СМО.

К работам в охранной зоне отключенной линии электропередачи и на самой отключенной линии допускающему разрешается допускать только ответственного руководителя работ СМО, который затем должен сам производить допуск остального персонала СМО.

13.3.2. Выполнение работ в охранной зоне линии электропередачи, находящейся под напряжением, проводится с разрешения ответственного руководителя работ СМО и под надзором наблюдающего из персонала организации, эксплуатирующей линию электропередачи.

Выполнение работ в охранной зоне отключенной линии электропередачи и на самой отключенной линии проводится с разрешения допускающего из организации, эксплуатирующей линию электропередачи, после установки заземлений, выполняемой в соответствии с требованиями раздела 3.6 настоящих Правил.

13.3.3. Выполнение работ СМО в охранных зонах ВЛ с использованием подъемных машин и механизмов с выдвижной частью допускается с учетом требований п. 11.7 настоящих Правил и только при условии, если расстояние по воздуху от машины (механизма) или от ее выдвижной или подъемной части, от ее рабочего органа или поднимаемого груза в любом положении до ближайшего провода, находящегося под напряжением, будет не менее расстояния, указанного в табл. 13.1.

Таблица 13.1

Допустимые расстояния до токоведущих частей, находящихся под напряжением (ГОСТ 12.1.051)

Напряжение ВЛ, кВ

Расстояние, м

минимальное

минимальное, измеряемое техническими средствами

До 1

1,5

1,5

свыше 1 до 20

2,0

2,0

свыше 20 до 35

2,0

2,0

свыше 35 до 110

3,0

4,0

свыше 110 до 220

4,0

5,0

свыше 220 до 400

5,0

7,0

свыше 400 до 750

9,0

10,0

свыше 750 до 1150

10,0

11,0

13.3.4. В разрешении на проведение земляных работ в охранной зоне КЛ и в акте-допуске должны быть указаны расположение и глубина заложения КЛ.

13.3.5. Перед началом земляных работ в охранной зоне КЛ под надзором персонала организации, эксплуатирующей КЛ, должно быть сделано контрольное вскрытие грунта (шурф) для уточнения расположения и глубины прокладки кабелей, а также установлено временное ограждение, определяющее зону работы землеройных машин.

13.3.6. Прокол кабеля должен выполняться работниками организации, эксплуатирующей КЛ, в соответствии с п. 4.14.19 настоящих Правил.

Приложение 7

Извлечение из СНиП 2.05.06-85*
"Магистральные трубопроводы"

3.16. Расстояния от оси подземных и наземных (в насыпи) трубопроводов до населенных пунктов, отдельных промышленных и сельскохозяйственных предприятий, зданий и сооружений должны приниматься в зависимости от класса и диаметра трубопроводов, степени ответственности объектов и необходимости обеспечения их безопасности, но не менее значений, указанных в таблице 4*.

Таблица 4*

Объекты, здания и сооружения

Минимальные расстояния м, от оси

газопроводов

нефтепроводов и нефтепродуктопроводов

класса

I

II

IV

III

II

I

условным диаметром, мм

300 и менее

св. 300 до 600

св. 600 до 800

св. 800 до 1000

св. 1000 до 1200

св. 1200 до 1400

300 и менее

св. 300

300 и менее

св. 300 до 500

св. 500 до 1000

св. 1000 до 1400

1

2

3

4

5

6

7

8

9

10

11

12

13

1. Города и другие населенные пункты; коллективные сады с садовыми домиками, дачные поселки; отдельные промышленные и сельскохозяйственные предприятия; тепличные комбинаты и хозяйства; птицефабрики; молокозаводы; карьеры разработки полезных ископаемых; гаражи и открытые стоянки для автомобилей индивидуальных владельцев на количество автомобилей свыше 20; отдельно стоящие здания с массовым скоплением людей (школы, больницы, клубы, детские сады и ясли, вокзалы и т.д.); жилые здания 3-этажные и выше; железнодорожные станции; аэропорты; морские и речные порты и пристани; гидроэлектростанции; гидротехнические сооружения морского и речного транспорта I-IV классов; очистные сооружения и насосные станции водопроводные, не относящиеся к магистральному трубопроводу; мосты железных дорог общей сети и автомобильных дорог I и II категорий с пролетом свыше 20 м (при прокладке нефтепроводов и нефтепродуктопроводов ниже мостов по течению); склады легковоспламеняющихся и горючих жидкостей и газов с объемом хранения свыше 1000 м3; автозаправочные станции; мачты (башни) и сооружения многоканальной радиорелейной линии технологической связи трубопроводов, мачты (башни) и сооружения многоканальной радиорелейной линии связи Министерства связи России и других ведомств; телевизионные башни

100

150

200

250

300

350

75

125

75

100

150

200

2. Железные дороги общей сети (на перегонах) и автодороги I-III категорий, параллельно которым прокладывается трубопровод; отдельно стоящие: жилые здания 1-2-этажные; садовые домики, дачи; дома линейных обходчиков; кладбища; сельскохозяйственные фермы и огороженные участки для организованного выпаса скота; полевые станы

75

125

150

200

225

250

75

100

50

50

75

100

3. Отдельно стоящие нежилые и подсобные строения; устья бурящихся и эксплуатируемых нефтяных, газовых и артезианских скважин; гаражи и открытые стоянки для автомобилей индивидуальных владельцев на 20 автомобилей и менее; канализационные сооружения; железные дороги промышленных предприятий; автомобильные дороги III-п, IV, IV-пи V категорий, параллельно которым прокладывается трубопровод

30

50

100

150

175

200

30

50

30

30

30

50

4. Мосты железных дорог промышленных предприятий; автомобильных дорог III, III-п, IV, IV-п категорий с пролетом свыше 20 м (при прокладке нефтепроводов и нефтепродуктопроводов ниже мостов по течению)

75

125

150

200

225

250

75

125

75

100

150

200

5. Территории НПС, КС, установок комплексной подготовки нефти и газа, СПХГ, групповых и сборных пунктов промыслов, промысловых газораспределительных станций (ПГРС), установок очистки и осушки газа

75

125

150

200

225

250

75

125

30

30

50

50

6. Вертодромы и посадочные площадки без базирования на них вертолетов

50

50

100

150

175

200

50

50

50

50

50

50

7. При прокладке подводных нефтепроводов и нефтепродуктопроводов выше по течению: от мостов железных и

-

-

-

-

-

-

-

-

300

300

300

500

автомобильных дорог, промышленных предприятий и гидротехнических сооружений от пристаней и речных вокзалов

-

-

-

-

-

-

-

-

1000

1000

1000

1500

от водозаборов

-

-

-

-



-

-

-

3000

3000

3000

3000

8. Территории ГРС, автоматизированных газораспределительных станций (АГРС), регуляторных станций, в том числе шкафного типа, предназначенных для обеспечения газом:

а) городов; населенных пунктов;

50

75

100

125

150

175

50

75

-

-

-

-

предприятий; отдельных зданий и сооружений; других потребителей

б) объектов газопровода (пунктов замера расхода газа, термоэлектрогенераторов и т.д.)

25

25

25

25

25

25

25

25

-

-

-

-

9. Автоматизированные электростанции с термоэлектрогенераторами; аппаратура связи, телемеханики и автоматики

Не менее 15 от крайней нитки

10. Магистральные оросительные каналы и коллекторы, реки и водоемы, вдоль которых прокладывается трубопровод; водозаборные сооружения и станции оросительных систем

25

25

25

25

25

25

25

25

75

100

150

200

11*. Специальные предприятия, сооружения, площадки, охраняемые зоны, склады взрывчатых и взрывоопасных веществ, карьеры полезных ископаемых, добыча на которых производится с применением взрывных работ, склады сжиженных горючих газов

В соответствии с требованиями специальных нормативных документов, утвержденных в установленном порядке, и по согласованию с органами государственного надзора, министерствами и ведомствами, в ведении которых находятся указанные объекты

12. Воздушные линии электропередачи высокого напряжения, параллельно которым прокладывается трубопровод; воздушные линии электропередачи высокого напряжения, параллельно которым прокладывается трубопровод в стесненных условиях трассы; опоры воздушных линий электропередачи высокого напряжения при пересечении их трубопроводом; открытые и закрытые трансформаторные подстанции и закрытые распределительные устройства напряжением 35 кВ и более

В соответствии с требованиями "Правил устройства электроустановок", утвержденных Минэнерго СССР

13. Земляной амбар для аварийного выпуска нефти и конденсата из трубопровода

50

75

75

75

100

100

50

50

30

30

50

50

14. Кабели междугородной связи и силовые электрокабели

10

10

10

10

10

10

10

10

10

10

10

10

15. Мачты (башни) и сооружения необслуживаемой малоканальной радиорелейной связи трубопроводов, термоэлектрогенераторы

15

15

15

15

15

15

15

15

15

15

15

15

16. Необслуживаемые усилительные пункты кабельной связи в подземных термокамерах

10

10

10

10

10

10

10

10

10

10

10

10

17. Притрассовые постоянные дороги, предназначенные только для обслуживания трубопроводов

Не менее 10

*Примечания: 1. Расстояния, указанные в таблице, следует принимать:

для городов и других населенных пунктов - от проектной городской черты на расчетный срок 20-25 лет;

для отдельных промышленных предприятий, железнодорожных станций, аэродромов, морских и речных портов и пристаней, гидротехнических сооружений, складов горючих и легковоспламеняющихся материалов, артезианских скважин - от границ отведенных им территорий с учетом их развития;

для железных дорог - от подошвы насыпи или бровки выемки со стороны трубопровода, но не менее 10 м от границы полосы отвода дороги;

для автомобильных дорог - от подошвы насыпи земляного полотна;

для всех мостов - от подошвы конусов;

для отдельно стоящих зданий и строений - от ближайших выступающих их частей.

2. Под отдельно стоящим зданием или строением следует понимать здание или строение, расположенное вне населенного пункта на расстоянии не менее 50 м от ближайших к нему зданий или сооружений.

3. Минимальные расстояния от мостов железных и автомобильных дорог с пролетом 20 м и менее следует принимать такие же, как от соответствующих дорог.

4. При соответствующем обосновании допускается сокращать указанные в гр. 3-9 таблицы (за исключением поз. 5, 8, 10, 13-16) и в гр. 2 только для поз. 1-6 расстояния от газопроводов не более, чем на 30 % при условии отнесения участков трубопроводов ко II категории со 100%-ным контролем монтажных сварных соединений рентгеновскими или гамма-лучами и не более, чем на 50 % при отнесении их к категории В, при этом указанные в поз. 3 расстояния допускается сокращать не более, чем на 30 % при условии отнесения участков трубопроводов к категории В.

Указанные в поз. 1, 4 и 10 расстояния для нефтепроводов и нефтепродуктопроводов допускается сокращать не более, чем на 30 % при условии увеличения номинальной (расчетной) толщины стенки труб на такую величину в процентах, на которую сокращается расстояние.

5. Минимальные расстояния от оси газопроводов до зданий и сооружений при надземной прокладке, предусмотренные в поз. 1, следует принимать увеличенными в 2 раза, а поз. 2-6, 8-10 и 13 - в 1,5 раза. Данное требование относится к участкам надземной прокладки протяженностью свыше 150 м.

6. Расстояния до объектов, отсутствующих в данной таблице, следует принимать по согласованию с соответствующими органами Государственного надзора и заинтересованными организациями.

7. При расположении зданий и сооружений на отметках выше отметок нефтепроводов и нефтепродуктопроводов допускается уменьшение указанных в поз. 1, 2, 4 и 10 расстояний до 25 % при условии, что принятые расстояния должны быть не менее 50 м.

8. При надземной прокладке нефтепроводов и нефтепродуктопроводов допускаемые минимальные расстояния от населенных пунктов, промышленных предприятий, зданий и сооружений до оси трубопроводов следует принимать по табл. 4* как для подземных нефтепроводов, но не менее 50 м.

9. Для газопроводов, прокладываемых в лесных районах, минимальные расстояния от железных и автомобильных дорог допускается сокращать на 30 %.

Позицию 10 исключить.

11. Указанные в поз. 7 минимальные расстояния от подводных нефтепроводов и нефтепродуктопроводов допускается уменьшать до 50 % при укладке этих трубопроводов в стальных футлярах.

12. Газопроводы и другие объекты, из которых возможен выброс или утечка газа в атмосферу, должны располагаться за пределами полос воздушных подходов к аэродромам и вертодромам.

13. Знак «-» в таблице означает, что расстояние не регламентируется.

3.17. Расстояния от КС, ГРС, НПС газопроводов, нефтепроводов, нефтепродуктопроводов или конденсатопроводов до населенных пунктов, промышленных предприятий, зданий и сооружений следует принимать в зависимости от класса и диаметра газопровода и категории нефтеперекачивающих насосных станций и необходимости обеспечения их безопасности, но не менее значений, указанных в таблице 5*.

Таблица 5*

Объекты, здания и сооружения

Минимальные расстояния, м

от КС и ГРС

от НПС

Класс газопровода

Категория НПС

I

II

III

II

I

Условный диаметр газопровода, мм

300 и менее

св. 300 до 600

св. 600 до 800

св. 800 до 1000

св. 1000 до 1200

св. 1200 до 1400

300 и менее

св. 300

1

2

3

4

5

6

7

8

9

10

11

12

1. Города и другие населенные пункты; коллективные сады с садовыми домиками, дачные поселки; отдельные промышленные и сельскохозяйственные предприятия, тепличные комбинаты и хозяйства; птицефабрики; молокозаводы; карьеры разработки полезных ископаемых; гаражи и открытые стоянки для автомобилей индивидуальных владельцев на количество автомобилей свыше 20; установки комплексной подготовки нефти и газа и их групповые и сборные пункты; отдельно стоящие здания с массовым скоплением людей (школы, больницы, клубы, детские сады и ясли, вокзалы и т.д.); жилые здания 3-этажные и выше; железнодорожные станции; аэропорты; морские и речные порты и пристани; гидроэлектростанции; гидротехнические сооружения морского и речного транспорта I-IV классов; мачты (башни) и сооружения многоканальной радиорелейной линии технологической связи трубопроводов; мачты (башни) и сооружения многоканальной радиорелейной связи Министерства связи России и других ведомств; телевизионные башни

500

150

500

175

700

200

700

250

700

300

700

350

500

100

500

125

100

150

200

2. Мосты железных дорог общей сети и автомобильных дорог I и II категорий с пролетом свыше 20 м (при прокладке нефтепроводов и нефтепродуктопроводов ниже мостов по течению); склады легковоспламеняющихся и горючих жидкостей и газов; объемом хранения свыше 1000 м3; автозаправочные станции; водопроводные сооружения, не относящиеся к магистральному трубопроводу

250

150

300

175

350

200

400

225

450

250

500

300

250

100

300

125

100

150

200

3. Железные дороги общей сети (на перегонах) и автодороги I-III категорий; отдельно стоящие: жилые здания 1-2-этажные; дома линейных обходчиков; кладбища; сельскохозяйственные фермы и огороженные участки для организованного выпаса скота; полевые станы

100

5

150

125

200

150

250

200

300

225

350

250

75

75

150

100

50

75

100

4. Мосты железных дорог промышленных предприятий, автомобильных дорог III - V, III-п и IV-п категорий с пролетом свыше 20 м

125

100

150

125

200

150

250

200

300

225

350

250

100

75

150

125

100

150

200

5. Железные дороги промышленных предприятий

75

50

100

75

150

100

125

150

200

175

250

200

50

50

100

75

50

75

100

6. Автомобильные дороги III-п, IV, IV-п и V категорий

75

50

100

75

150

100

175

150

200

175

250

200

50

50

100

75

20

20

50



















(но не менее 100 м от ближайшего наземного резервуара, резервуарного парка)

7. Отдельно стоящие нежилые и подсобные строения (сараи и т.п.); устья бурящихся и эксплуатируемых нефтяных, газовых и артезианских скважин; гаражи и открытые стоянки для автомобилей индивидуальных владельцев на 20 автомобилей и менее; очистные сооружения и насосные станции канализации

50

50

75

75

160

100

200

150

225

175

250

200

50

30

75

50

30

50

75

8. Открытые распределительные устройства 35, 110, 220 кВ электроподстанций, питающих КС и НПС магистральных трубопроводов и других потребителей

100

100

100

100

100

100

100

100

100

100

100

9. Открытые распределительные устройства 35, 100, 220 кВ электроподстанций, питающих КС и НПС магистральных трубопроводов

На территории КС и НПС с соблюдением взрыво- и пожаробезопасных разрывов от зданий и сооружений

10. Лесные массивы пород:























а) хвойных

50

50

50

75

75

75

50

50

50

50

50

б) лиственных

20

20

20

30

30

30

20

20

20

20

20

11. Вертодромы и посадочные площадки без базирования на них вертолетов:























тяжелых типа МИ-6, МИ-10

100

100

150

200

225

250

100

100

100

100

100

средних типа МИ-4, МИ-8

75

75

150

200

225

250

75

75

75

75

75

легких типа МИ-2, КА-26 (высота зданий и сооружений трубопроводов, находящихся в полосе воздушных подходов вертолетов, не должна превышать размера плоскости ограничения высоты препятствий согласно требованиям нормативных документов МГА, утвержденных в установленном порядке)

60

75

150

200

225

250

60

60

60

60

75

12*. Специальные предприятия, сооружения, площадки, охраняемые зоны, склады взрывчатых и взрывоопасных веществ; карьеры полезных ископаемых, добыча на которых производится с применением взрывных работ; склады сжиженных горючих газов

В соответствии с требованиями специальных нормативных документов , утвержденных в установленном порядке , и по согласованию с органами государственного надзора, министерствами и ведомствами, в ведении которых находятся указанные объекты

13. Воздушные линии электропередачи высокого напряжения

В соответствии с требованиями "Правил устройства электроустановок", утвержденных Минэнерго СССР

14. Факел для сжигания газа

100

100

100

100

100

100

100

100

-

-

-

*Примечания: 1. Расстояния, указанные над чертой, относятся к КС, под чертой - к ГРС.

2. Примечания 1 - 3 к табл. 4* распространяются и на данную таблицу.

3. Категории НПС надлежит принимать:

I - при емкости резервуарного парка свыше 100 000 м3;

II - при емкости резервуарного парка свыше 20 000 до 100 000 м3 включ.;

III - при емкости резервуарного парка до 20 000 м3 и НПС без резервуарных парков.

4. Расстояния следует принимать: для зданий и сооружений по поз. 1 - от здания компрессорного цеха; для НПС, ГРС и зданий и сооружений по поз. 1-14 и для КС по поз. 2-14 - от ограды станций.

5. Мачты (башни) радиорелейной линии связи трубопроводов допускается располагать на территории КС и НПС, при этом расстояние от места установки мачт до технологического оборудования должно быть не менее высоты мачты.

6. Мачты (башни) малоканальной необслуживаемой радиорелейной связи допускается располагать на территории ГРС, при этом расстояние от места установки мачты до технологического оборудования газораспределительных станций должно быть не менее высоты мачты.

7. НПС должна располагаться, как правило, ниже отметок населенных пунктов и других объектов. При разработке соответствующих мероприятий, предотвращающих разлив нефти или нефтепродуктов при аварии, допускается располагать указанные станции на одинаковых отметках или выше населенных пунктов и промышленных предприятий.

8. Знак «-» в таблице означает, что расстояние не регламентируется.

9*. При размещении на ГРС и КС одоризационных установок расстояние от них до населенных пунктов следует принимать с учетом предельно допустимых концентраций вредных веществ в атмосфере воздуха населенных пунктов, установленных Минздравом России.

Приложение 8

ТАЛОН

по технике пожарной безопасности к квалификационному удостоверению №____ (действителен только при наличии квалификационного удостоверения)

______________________________________________________________________________

(ФИО)

зачеты по программе пожарно-технического минимума и знанию требований пожарной безопасности при проведении сварочных и других огневых работ на опасных производственных объектах МНПП сдал.

Талон действителен в течение одного года со дня выдачи.

Главный инженер структурного подразделения дочерних и зависимых обществ Компании ____________________________ / _______________________________________

Подпись                                                                       ФИО

Представитель органа (части) пожарной охраны________________ / _________________

Подпись                                 ФИО

"__"___________200__ года

Талон продлен

Главный инженер структурного подразделения дочерних и зависимых обществ Компании ____________________________ / _______________________________________

Подпись                                                                       ФИО

Представитель органа (части) пожарной охраны________________ / _________________

Подпись                                 ФИО

"__"___________200__ года

Талон продлен

Главный инженер структурного подразделения дочерних и зависимых обществ Компании ____________________________ / _______________________________________

Подпись                                                                       ФИО

Представитель органа (части) пожарной охраны________________ / _________________

Подпись                                 ФИО

"__"___________200__ года



Приложение 9

Схема последовательности действий при оформлении разрешений на право проведения строительно-монтажных работ в охранной зоне магистрального трубопровода

Содержание

ВВЕДЕНИЕ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

2. НОРМАТИВНЫЕ ССЫЛКИ

3. ОПРЕДЕЛЕНИЯ

4. ОБЯЗАННОСТИ УЧАСТНИКОВ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ ПО ОФОРМЛЕНИЮ РАЗРЕШИТЕЛЬНЫХ ДОКУМЕНТОВ И БЕЗОПАСНОЙ ОРГАНИЗАЦИИ СТРОИТЕЛЬНО-МОНТАЖНЫХ РАБОТ В ОХРАННОЙ ЗОНЕ ОПО МНПП

Приложение 1 РАЗРЕШЕНИЕ № на право проведения строительно-монтажных работ в охранной зоне магистрального нефтепродуктопровода или на технологических объектах (площадка, территория, сооружение, здание, оборудование)

Приложение 2 АКТ№ закрепления трассы магистрального нефтепродуктопровода

Приложение 3 АКТ ПЕРЕДАЧИ № участка магистрального нефтепродуктопровода, площадки, территории, сооружения, здания, оборудования для проведения

Приложение 4 НАРЯД-ДОПУСК № на проведение огневых, газоопасных и других работ повышенной опасности

Приложение 5 ОБЩИЕ ТРЕБОВАНИЯ к организации движения грузоподъемных машин, автотракторной и строительной техники в охранной зоне магистрального нефтепродуктопровода

Приложение 6 ДОПУСК ПЕРСОНАЛА СТРОИТЕЛЬНО-МОНТАЖНЫХ ОРГАНИЗАЦИЙ К РАБОТАМ В ДЕЙСТВУЮЩИХ ЭЛЕКТРОУСТАНОВКАХ И В ОХРАННОЙ ЗОНЕ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ (в редакции изменений и дополнений, утвержденных Минтрудом России 18.02.03 г. и Минэнерго России 20.02.03 г.)

Приложение 7

Приложение 8 ТАЛОН по технике пожарной безопасности к квалификационному удостоверению №____ (действителен только при наличии квалификационного удостоверения)

Приложение 9 Схема последовательности действий при оформлении разрешений на право проведения строительно-монтажных работ в охранной зоне магистрального трубопровода




Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
