Приложение к технической оценке
ТО-07-1569-06
Система
ALUCOM
АЛЬБОМ ТЕХНИЧЕСКИХ
РЕШЕНИЙ
Доработаны и одобрены ФЦС
Конструкция навесной фасадной системы с воздушным зазором для облицовки кассетами из алюминиево-композитных панелей
г. Москва 2007г
Содержание
Поз. № |
Обозначение |
Наименование |
Общий вид |
Примечание |
(1) |
(2) |
(3) |
(4) |
(5) |
1 |

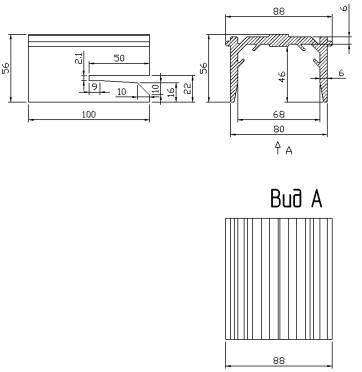

AW 12 |
Направляющая L=102 мм АД31Т1 (ГОСТ 4784-97) |
|
|
3 |
AW 14 |
Направляющая L=64 мм АД31Т1 (ГОСТ 4784-97) |
|
|
81 |
AW 14/1 |
Направляющая L=64 мм АД31Т1 (ГОСТ 4784-97) |
|
|
24 |
AW 11-2 |
Кронштейн скользящий (салазка) АД31Т1 (ГОСТ 4784-97) |
|
|
9 |
AW 4 |
Профиль алюминиевый АД31Т1 (ГОСТ 4784-97) |
|
|
10 |
AW3 |
Профиль алюминиевый АД31Т1 (ГОСТ 4784-97) |
|
|
(1) |
(2) |
(3) |
(4) |
(5) |
14 |
AW 6 |
Профиль алюминиевый АД31Т1 (ГОСТ 4784-97) |
|
|
15 |
AW 5 |
Профиль алюминиевый АД31Т1 (ГОСТ 4784-97) |
|
|
|
||||
70 |
AW 15-45A |
Кронштейн несущий Н=45 мм L=75 мм АД31Т1 (ГОСТ 4784-97) |
|
Без отв. для регулировки относа |
71 |
AW 15-45 |
Кронштейн несущий Н=45 мм L=75 мм АД31Т1 (ГОСТ 4784-97) |
|
|
72 |
AW 15-60A |
Кронштейн несущий Н=60 мм L=75 мм АД31Т1 (ГОСТ 4784-97) |
|
Без отв. для регулировки относа |
73 |
AW 15-60 |
Кронштейн несущий Н=60 мм L=75 мм АД31Т1 (ГОСТ 4784-97) |
|
|
74 |
AW 13-45А |
Кронштейн несущий Н=45 мм L=135 мм АД31Т1 (ГОСТ 4784-97) |
|
Без отв. для регулировки относа |
75 |
AW 13-45 |
Кронштейн несущий Н=45 мм L=135 мм АД31Т1 (ГОСТ 4784-97) |
|
|
76 |
AW 19-60A |
Кронштейн несущий Н=60 мм L=150 мм АД31Т1 (ГОСТ 4784-97) |
|
Без отв. для регулировки относа |
(1) |
(2) |
(3) |
(4) |
(5) |
77 |
AW 19-60 |
Кронштейн несущий H=60 мм L=150 мм АД31Т1 (ГОСТ 4784-97) |
|
|
78 |
AW 19-90A |
Кронейн несущий Н=90 мм L=150 мм АД31Т1 (ГОСТ 4784-97) |
|
Без отв. для регулировки относа |
79 |
AW 19-90 |
Кронштейн несущий Н=90 мм L=150 мм АД31Т1 (ГОСТ 4784-97) |
|
|
80 |
AW 23-60 |
Кронштейн несущий Н=60 мм L=210 мм АД31Т1 (ГОСТ 4784-97) |
|
|
81 |
AW 23-90 |
Кронштейн несущий Н=90 мм L=210 мм АД31Т1 (ГОСТ 4784-97) |
|
|
82 |
AW 23-120 |
Кронштейн несущий Н=120 мм L=210 мм АД31Т1 (ГОСТ 4784-97) |
|
|
(1) |
(2) |
(3) |
(4) |
(5) |
83 |
AW 24-60A |
Кронштейн несущий H=60 мм L=175 мм АД31Т1 (ГОСТ 4784-97) |
|
|
84 |
AW 24-60 |
Кронштейн несущий Н=60 мм L=175 мм АД31Т1 (ГОСТ 4784-97) |
|
|
85 |
ALK 75-45 |
Кронштейн несущий Н=45 мм L=75 мм АД31Т1 (ГОСТ 4784-97) |
|
|
86 |
ALK 75-60 |
Кронштейн несущий Н=60 мм L=75 мм АД31Т1 (ГОСТ 4784-97) |
|
|
87 |
ALK 95-45 |
Кронштейн несущий Н=45 мм L=95 мм АД31Т1 (ГОСТ 4784-97) |
|
|
88 |
ALK 95-60 |
Кронштейн несущий Н=60 мм L=95 мм АД31Т1 (ГОСТ 4784-97) |
|
|
89 |
ALK 115-60 |
Кронштейн несущий Н=60 мм 1У115 мм АД31Т1 (ГОСТ 4784-97) |
|
|
90 |
ALK 135-60 |
Кронштейн несущий Н=60 мм L=135 мм АД31Т1 (ГОСТ 4784-97) |
|
|
91 |
ALK 155-60 |
Кронштейн несущий Н=60 мм L=155 мм АД31Т1 (ГОСТ 4784-97) |
|
|
(1) |
(2) |
(3) |
(4) |
(5) |
92 |
ALK 175-60 |
Кронштейн несущий H=60 мм L=175 мм АД31Т1 (ГОСТ 4784-97) |
|
|
93 |
ALK 195-60 |
Кронштейн несущий Н=60 мм L=195 мм АД31Т1 (ГОСТ 4784-97) |
|
|
94 |
ALK 215-60 |
Кронштейн несущий Н=60 мм L=215 мм АД31Т1 (ГОСТ 4784-97) |
|
|
95 |
AUK 170-60 |
Удлинитель L=170 мм АД31Т1 (ГОСТ 4784-97) |
|
|
65 |
TP25 |
Соединитель угловой Эля кассет труба 25×25×2 |
|
|
27 |
УС 3 |
Усилитель угловой диам. ото. |
|
|
45 |
AB10 |
Алюминиевая шайба для фиксации кронштейна от сдвига диам. отв. АД31Т1 (ГОСТ 4784-97) |
|
|
40 |
|
Болт, гровер и гайка М8 из коррозионностойкой стали 12×18Н10Т |
|
|
(1) |
(2) |
(3) |
(4) |
(5) |
28 |
|
Заклепка алюминиевая вытяжная с сердечником из коррозионностойкой стали |
|
|
60 |
|
Заклепка вытяжная из коррозионностойкой стали |
|
|
31 |
|
Заглушка декоративная пластиковая |
|
|
39 |
|
Саморез 4.2×19 с полукруглой головкой и сверлом DIN7504M сталь марки 12×18Н9 |
|
|
37 |
ПП-1 |
терморазрывный элемент паронитовый ПОН-Б |
|
|
37 |
ПП-2 |
терморазрывный элемент сополимер полипропилена по ГОСТ 26996-86 |
|
|
54 |
|
Дюпель-фасадный для крепления кронштейнов к несущей стене |
|
Тип и длина анкера определяется проектной документацией |
55 |
|
Дюбель тарельчатый для крепления утеплителя к стене |
|
Тип и длина дюбеля определяется проектной документацией |
56 |
|
Утеплитель |
|
Тип и толщина утеплителя определяется проектной документацией |
120 |
АВ7 |
Фиксатор АД31Т1 (ГОСТ 4784-97) |
|
|

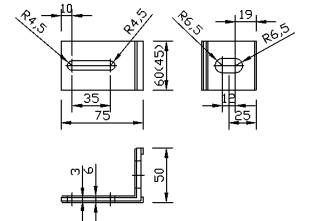

Кронштейн AW 15-45 AW 15-65
Материал кронштейна: алюминиевый сплав АД-31Т1 (ГОСТ 4784-97)

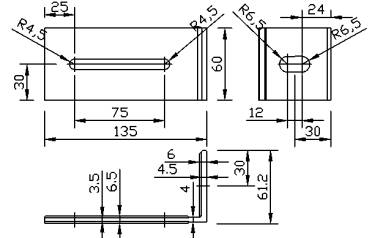

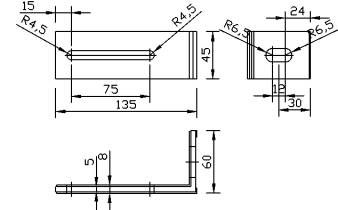

Кронштейн AW 13-45
Материал кронштейна: алюминиевый сплав АД-31Т1 (ГОСТ 4784-97)

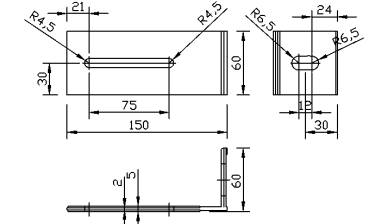

Кронштейн AW
Материал кронштейна: алюминиевый сплав АД-31Т1 (ГОСТ 4784-97)

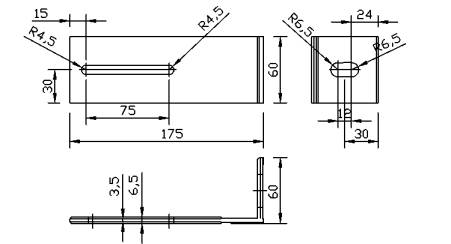

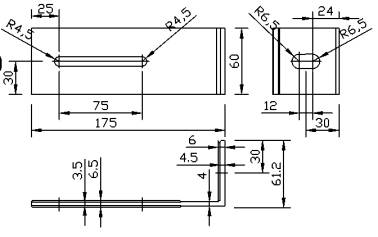

Кронштейн AW 24-60
Материал кронштейна алюминиевый сплав АД-31Т1 (ГОСТ 4784-97)

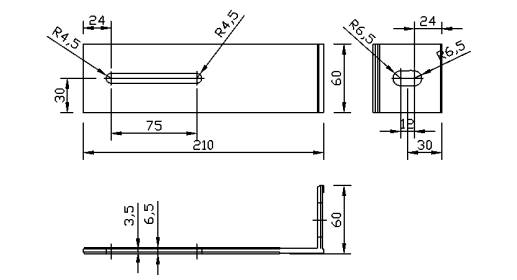

Кронштейн AW 23-60
Материал кронштейна алюминиевый сплав АД-31Т1 (ГОСТ 4784-97)

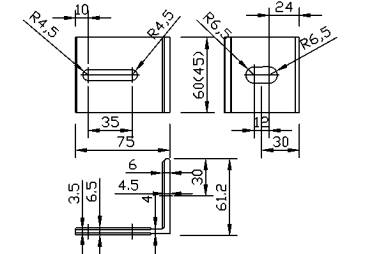

Кронштейн ALK 75-45 ALK 75-60
Материал кронштейна: алюминиевый сплав АЛ-31Т1 (ГОСТ 4784-97)

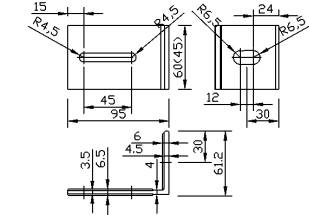

Кронштейн ALK 9545 ALK 95-60
Материал кронштейна: алюминиевый сплав АЛ-31Т1 (ГОСТ 4784-97)

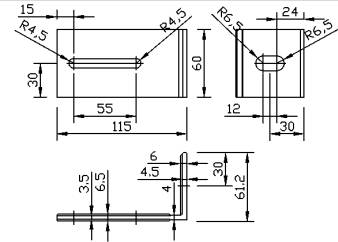

Кронштейн ALK 115-60
Материал кронштейна: алюминиевый сплав АЛ-31Т1 (ГОСТ 4784-97)
Кронштейн ALK 135-60
Материал кронштейна: алюминиевый сплав АЛ-31Т1 (ГОСТ 4784-97)

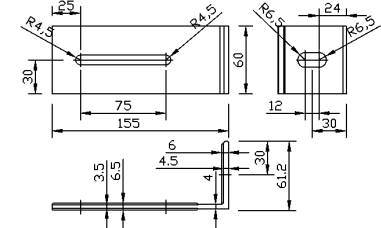

Кронштейн ALK 155-60
Материал кронштейна: алюминиевый сплав АЛ-31Т1 (ГОСТ 4784-97)
Кронштейн ALK 175-60
Материал кронштейна: алюминиевый сплав АЛ-31Т1 (ГОСТ 4784-97)

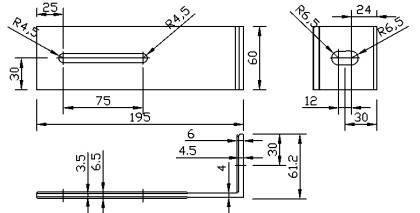

Кронштейн ALK 195-60
Материал кронштейна: алюминиевый сплав АЛ-31Т1 (ГОСТ 4784-97)

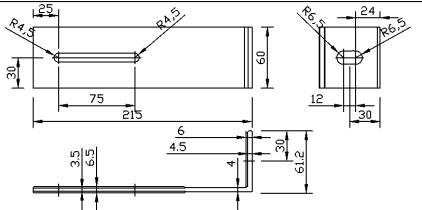

Кронштейн ALK 215-60
Материал кронштейна: алюминиевый сплав АЛ-31Т1 (ГОСТ 4784-97)

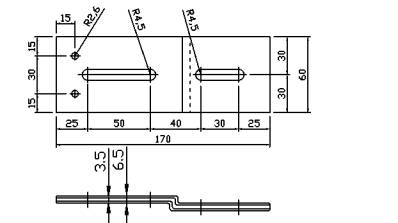

Удлинитель AUK-170-60
Материал кронштейна: алюминиевый сплав АЛ-31Т1 (ГОСТ 4784-97)

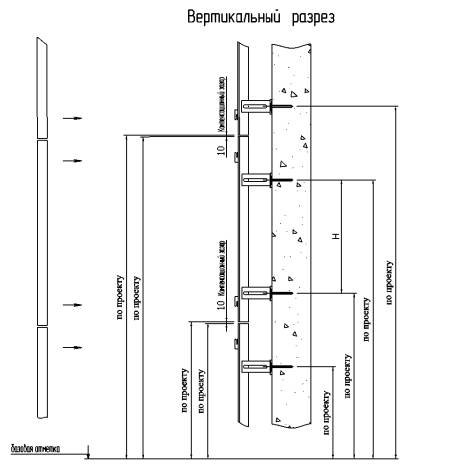

Размер Н не более 1500 мм, в зависимости от высоты здания, климатической зоны (ветровой нагрузки) и площади кассет.

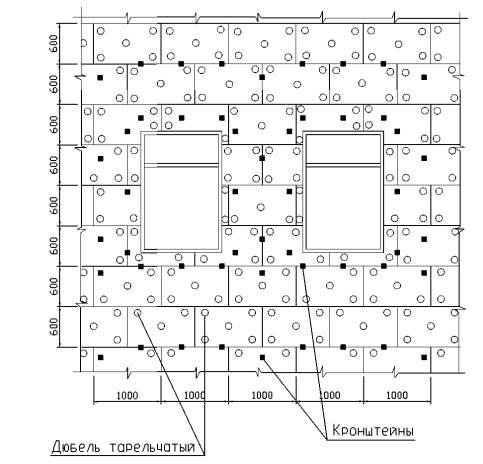

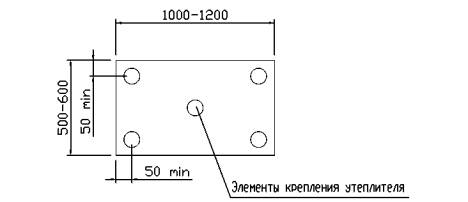

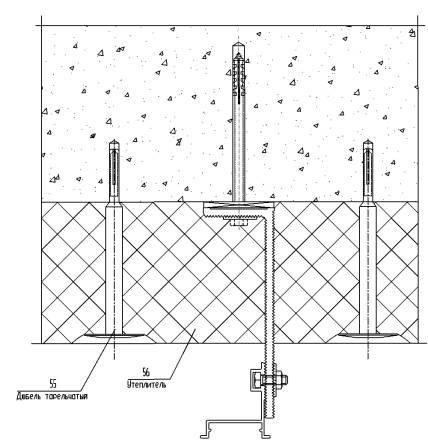

Схеме крепления утеплителя (минераловатные плиты)

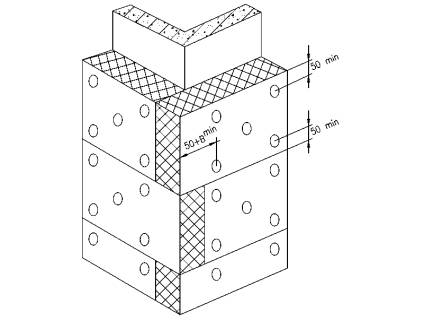

Схема крепления утеплителя на углу здания
1. Основной типоразмер минераловатных плит для вентилируемых фасадов - 600×1000, 600×1200.
2. Крепление утеплителя к стене осуществляется тарельчатыми дюбелями из расчета 5 шт на 1 плиту.
3. В - толщина утеплителя.

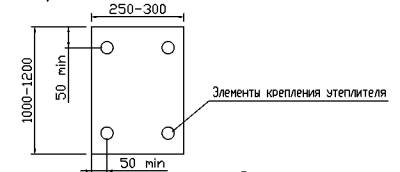

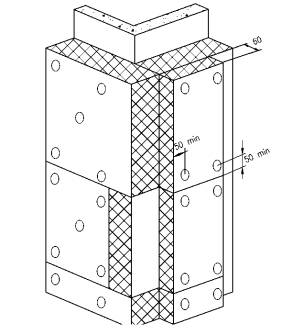

Дополнительная установка утеплителя на углах здания (минераловатные плиты)

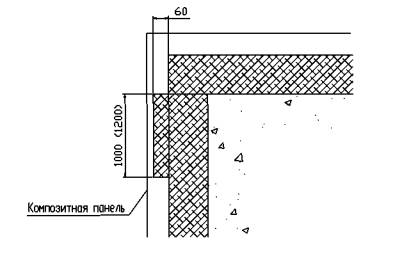

Схема крепления на углу здания
1. Типоразмер минераловатных дополнительных плит для вентилируемых фасадов - 300×1000, 300×1200.
2. Крепление дополнительных плит утеплителя к стене осуществляется тарельчатыми дюбелями из расчета 4 шт. на 1 плиту.
3. В - толщина утеплителя.
Принципиальная схема установки утеплителя

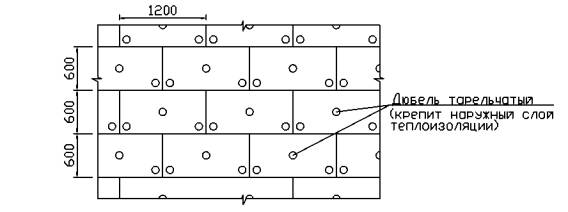

Принципиальная схема установки двухслойного утеплителя

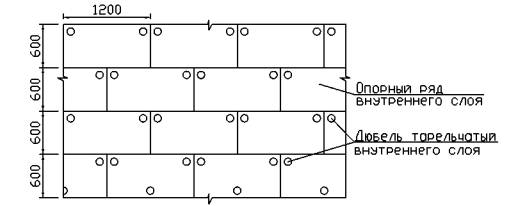

Схема установки внутреннего слоя

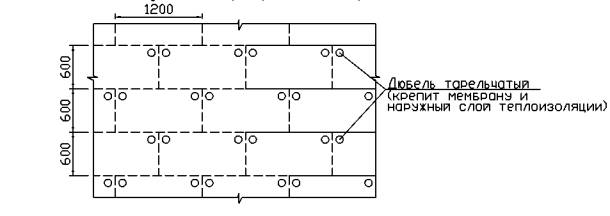

Схема установки внешнего слоя. Устанавливается с перевязкой
горизонтальных и вертикальных швов минимум на
Схема установки ветрогидрозащитной мембраны
(материал: сталь оцинкованная t=0.55 мм)

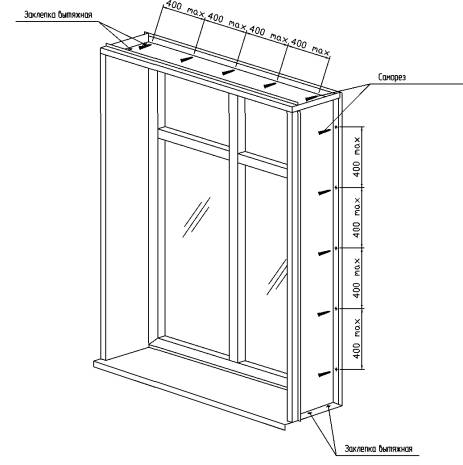

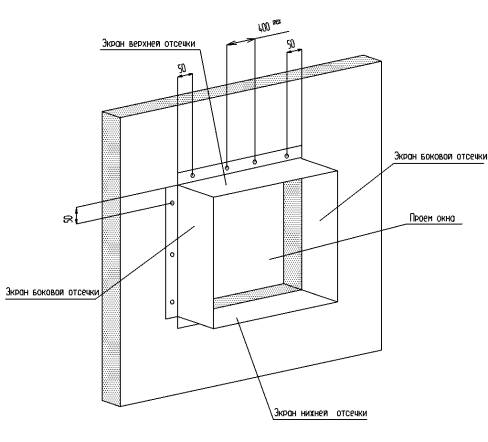

Схема установки оконного обрамления
(материал: сталь оцинкованная t=0.55 мм)
1. Для кассет шириной от

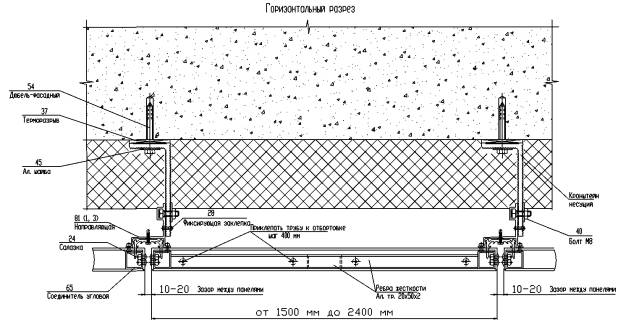

Установка композитных панелей шириной свыше
1. Для кассет шириной свыше

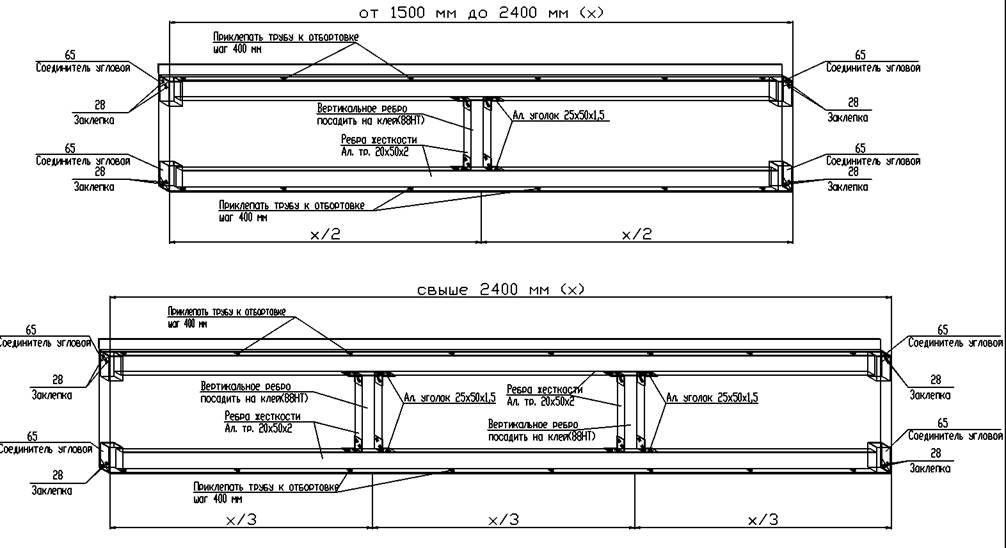

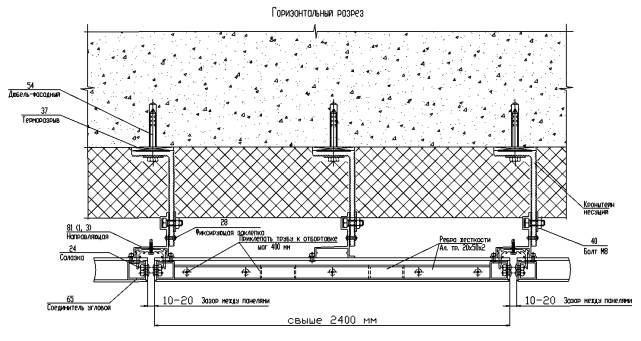

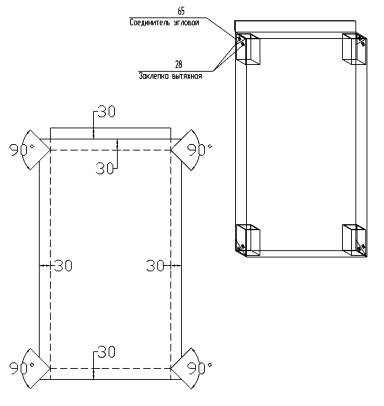

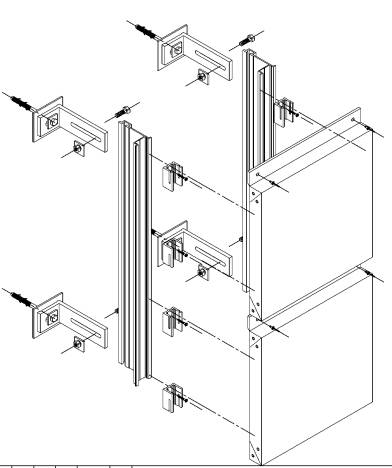

Схема сборки композитных панелей шириной более

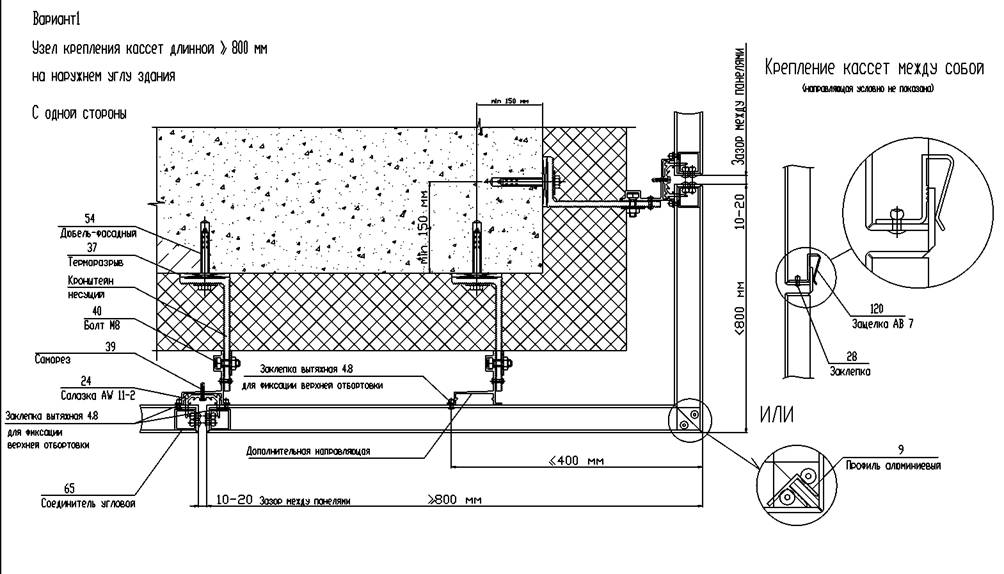

Вариант 1

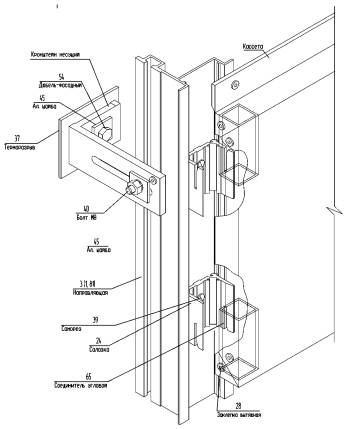

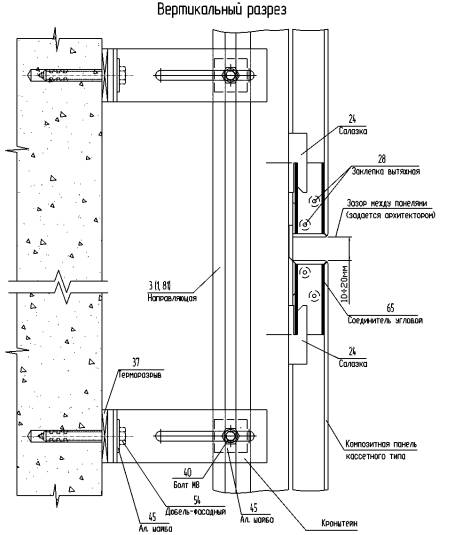

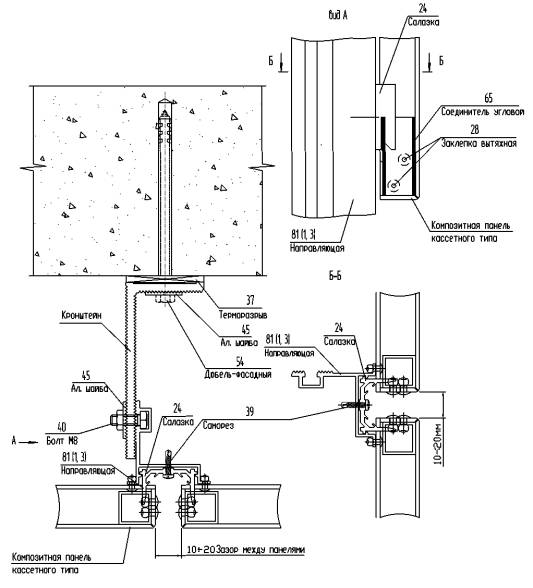

Узел крепления кассет
длиной ≥
Вариант 1
Узел крепления кассет
длиной ≥

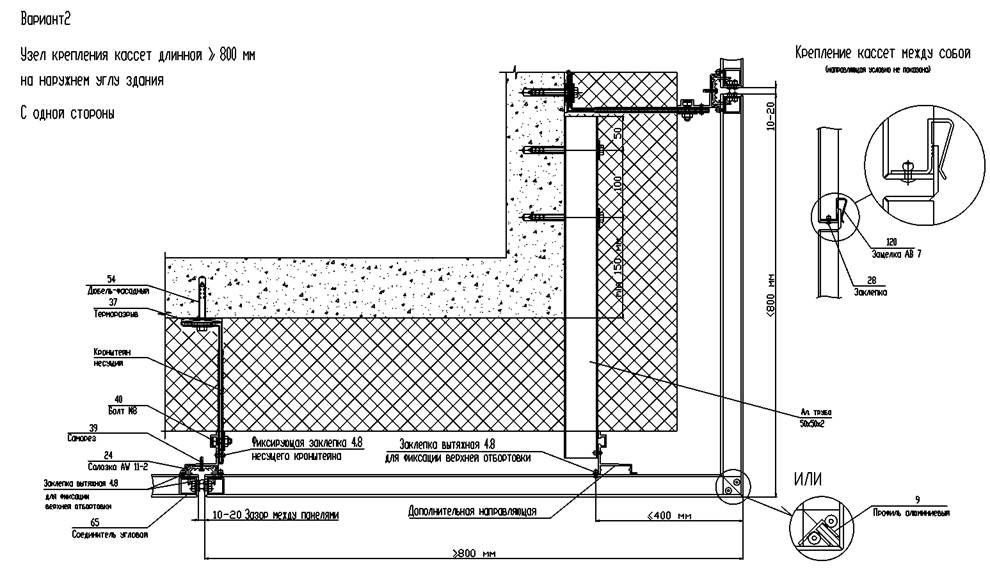

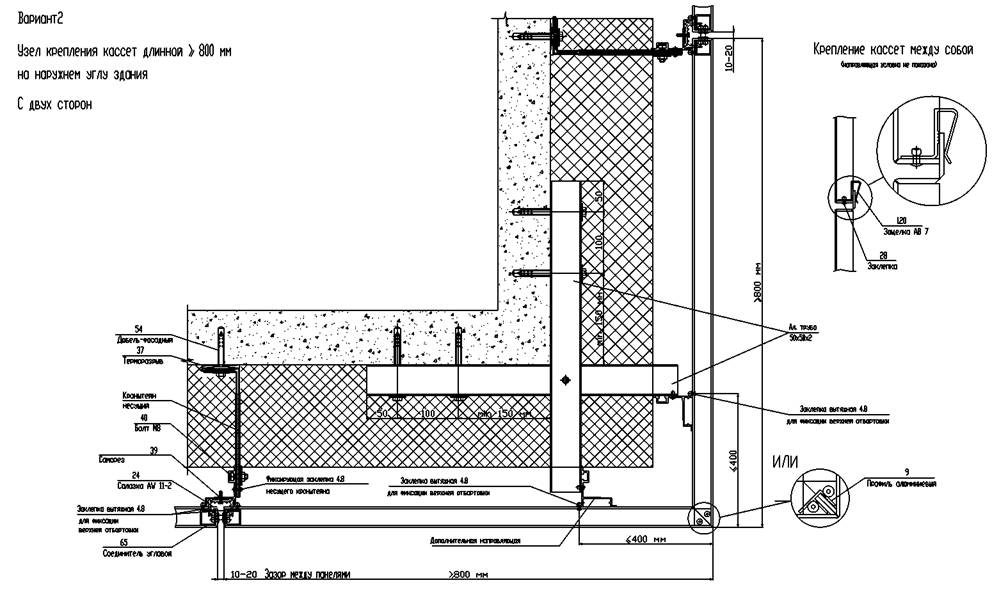

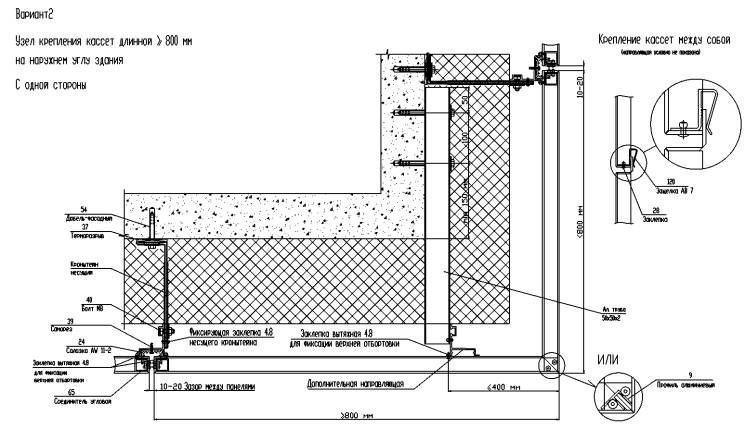

Вариант 2
Узел крепления кассет
длиной ≥

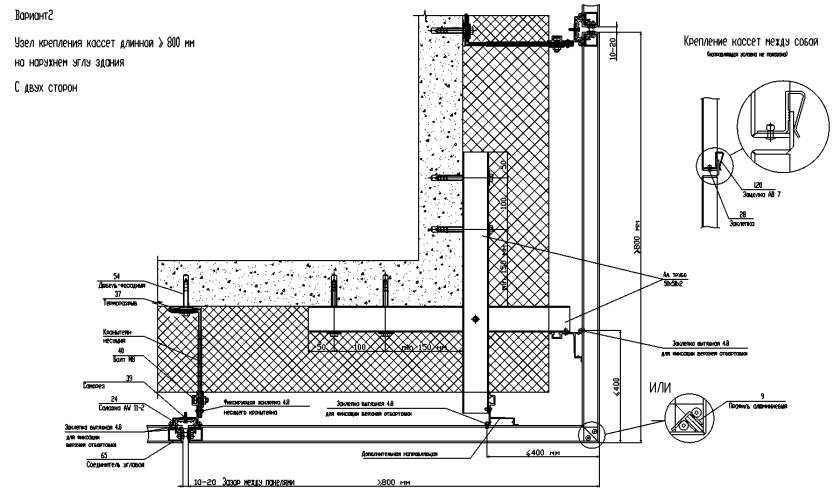

Вариант 2
Узел крепления кассет
длиной ≥

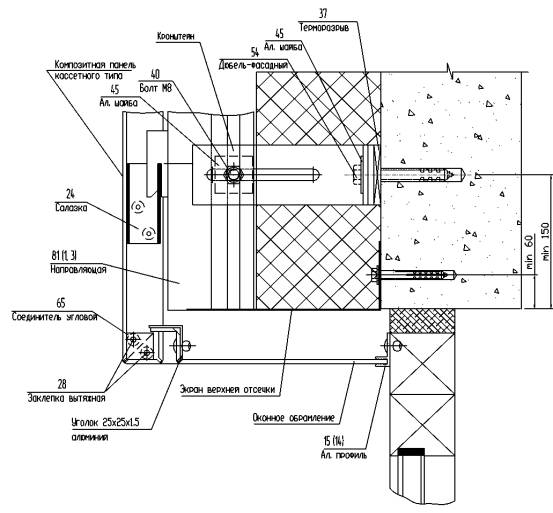

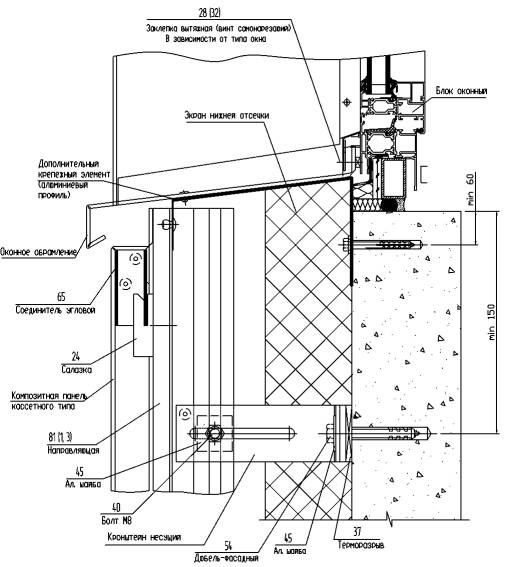

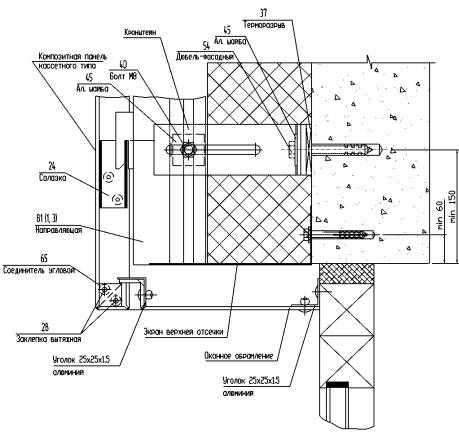

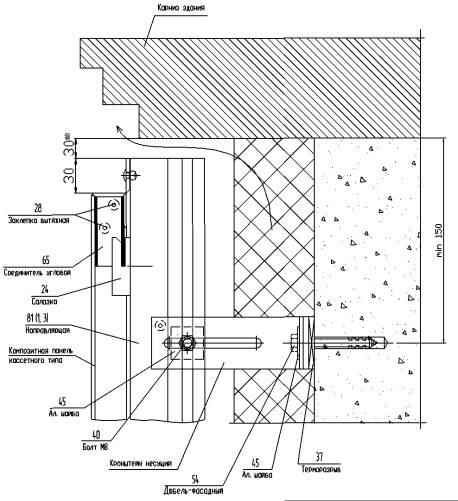

Узел примыкания фасада к оконному проему верхнее
Вариант 1
Узел примыкания фасада к оконному проему Верхнее
Вариант 2

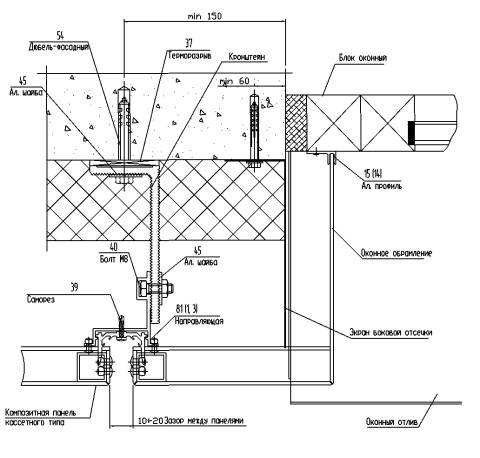

Узел примыкания фасада к оконному проему боковое
Вариант 1
Узел примыкания фасада к оконному проему боковое
Вариант 2
Примечание:
1. Размеры со "*" устанавливаются по проекту.
Примечание
1. При длине кассеты более
2. Размеры со "*" устанавливаются по проекту.
Примечание:
1. При длине кассеты более
Примечание:
1. Размеры со "*" устанавливаются по проекту.
Примечание
1. При длине кассеты более
2. Размеры со "*" устанавливаются по проекту.

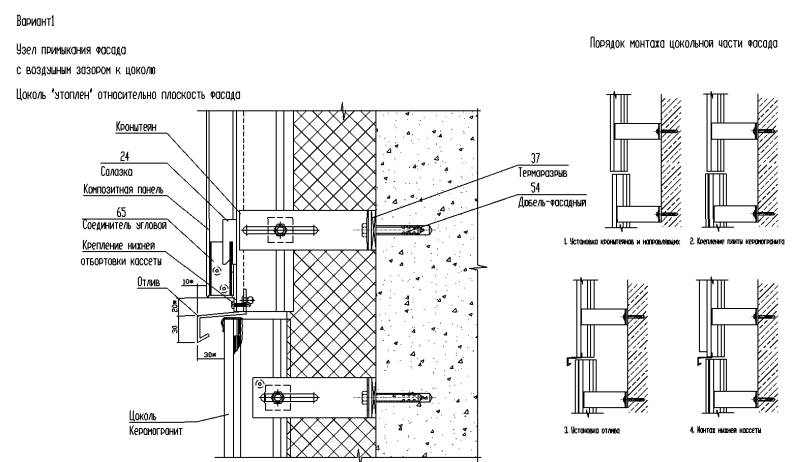

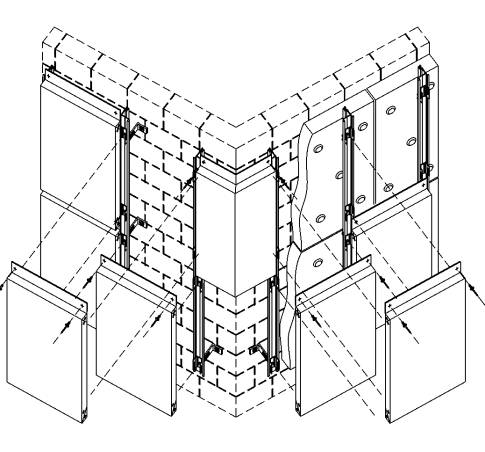

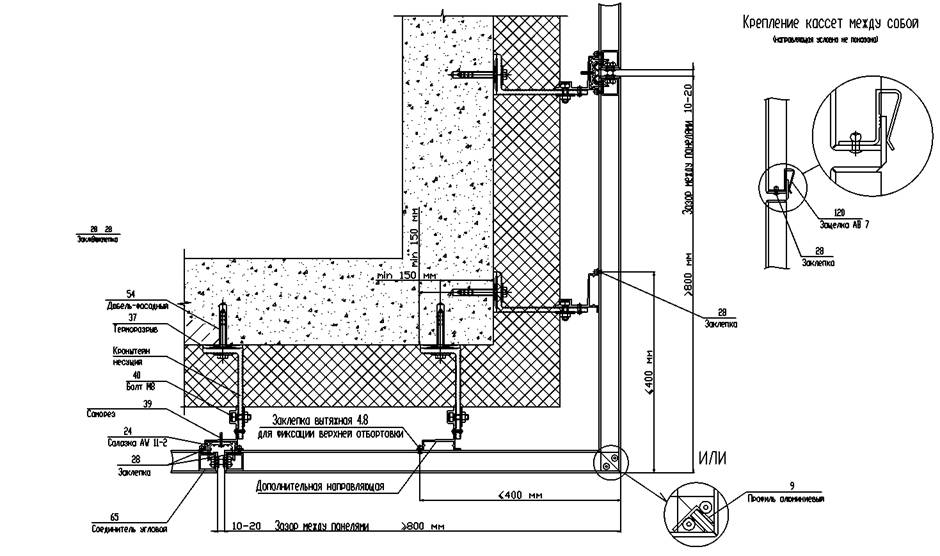

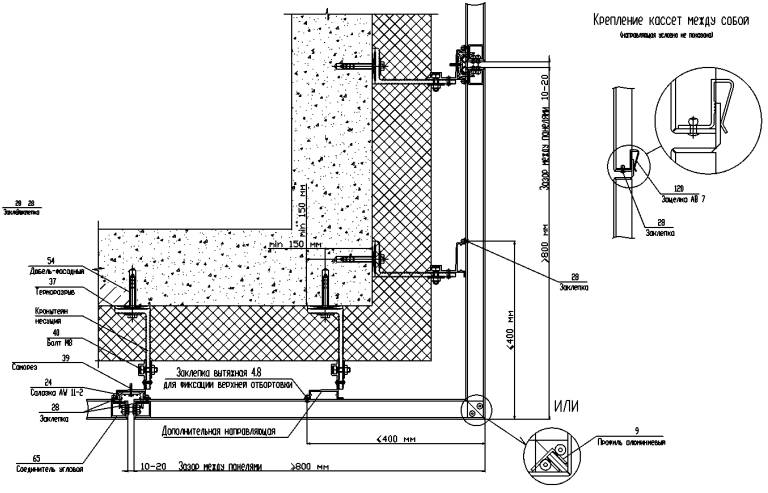

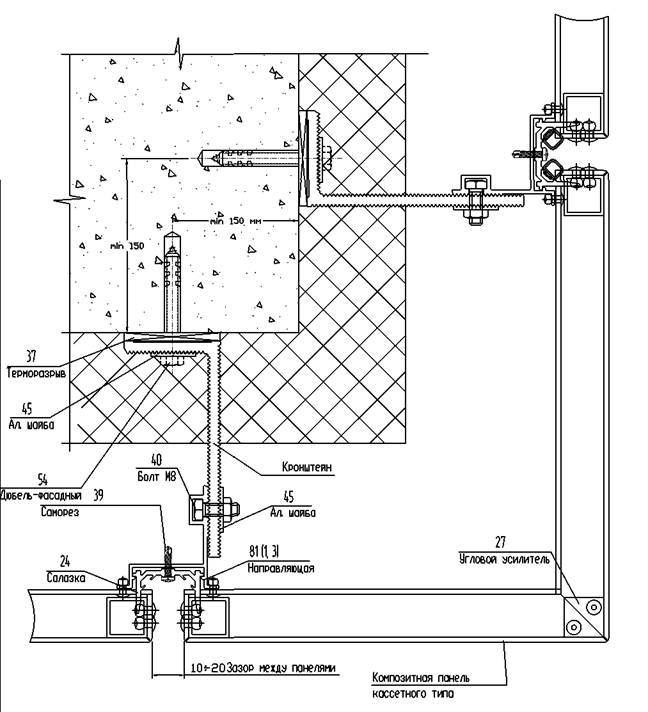

Наружный угол

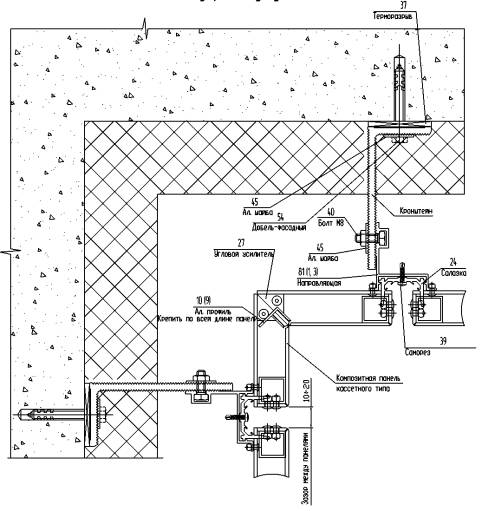

Внутренний угол
Система навесных фасадов "АLUСОМ" является комплексным решением задач стоящих перед архитекторами и строителями по утеплении и облицовке зданий и сооружений любого типа и назначения.

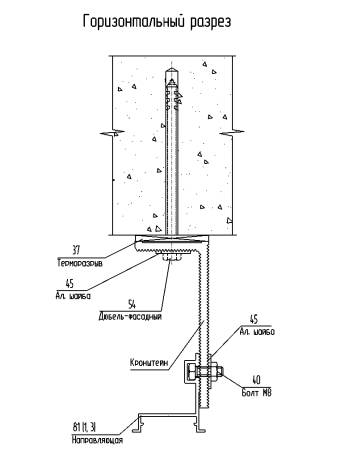

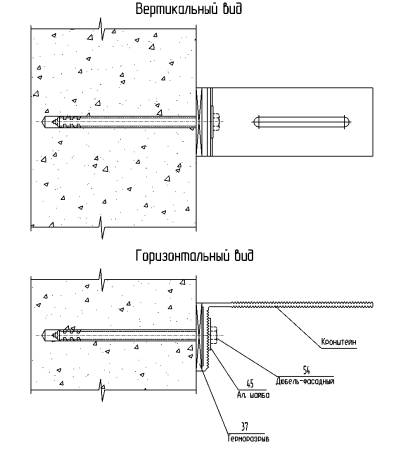

1 Установка крепежных кронштейнов.
После разметки звания, в местах предусмотренных проектом .устанавливается направляющие 3 (1,81 и кронштейны. Кронштейны крепятся к стене при помощи различных .устойчивых к коррозии анкеров, в зависимости от материала несущей стены. Крепление осуществляется через алюминиевую шайбу АВ 10 которая увеличивает прочность банного узла.
2 Установка утеплителя.
В качестве теплоизоляции в системах вентилируемых навесных фасадах конструкций ЖОМ" используются плиты из минеральной ваты, марка которой определяется теплотехническим расчетом Плиты крепятся на фасаде здания при помощи пластиковых анкеров с сердечником из нержавеющей стали, Зля чего в стене просверливаются отверстия, продуваются воздухом и в них вставляются анкера, шляпки которых надежно прижимают плиты к фасаду. Как правило устанавливается 5 шт. на одну плиту. Для установки плит на уже закрепленные к фасаду кронштейны в необходимых местах в плитах делаются прорезы.

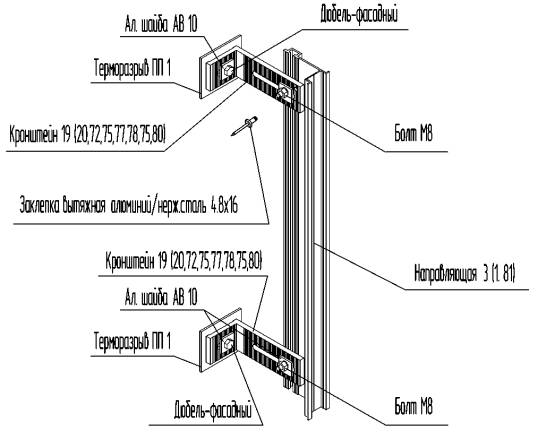

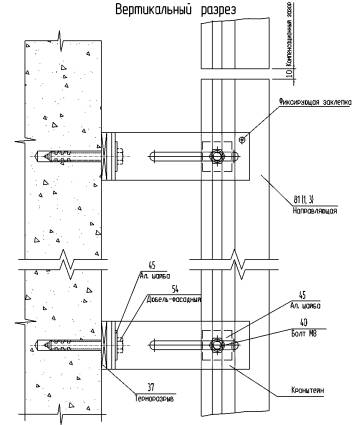

3 Установка направляющих.
Жесткое крепление направляющих 3 (1,81 предусмотрено только на верхнем кронштейне каждой направляющей при помощи 1 шт. алюминиевых заклепок 4.8×16 со штифтом из нержавеющей стали что обеспечивает такую фиксацию направляющей 3 (1,81 при которой задается направление ее перемещения, только вниз при термическом расширении.
Нижняя и средняя часть направляющих 3 (1,81 фиксируется болтом М8 в сборе (болт+гайка+гровер] через шайбу АВ 10, оставляя возможность направляющей перемещаться вертикально при термических расширениях. При необходимости надо устанавливать дополнительные кронштейны при большой длине направляющих.

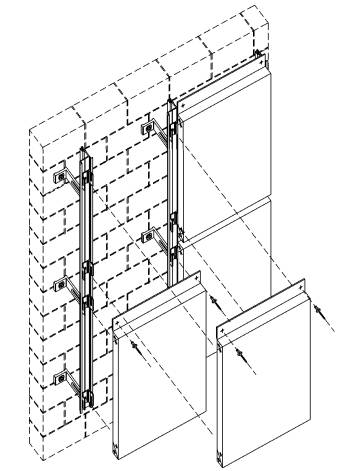

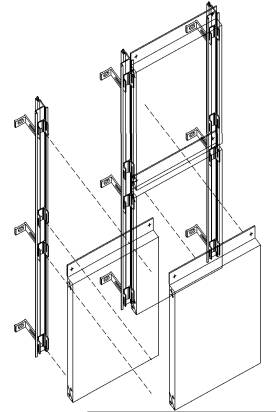

4 Монтаж наружного экрана
Монтаж наружного экрана осуществляется путем навески на салазки AW 11 которая вставляется в пазы направляющей и фиксируется саморезом.
5 Примечание
Для повышения уровня пожаробезопасности необходимо провести мероприятия указанные в Приложении 1 к альбому технических решений. Приложение 1 является интеллектуальной собственностью ООО "Алюком", по вопросу получения банного альбома обращаться в главный офис ООО "Алюком" г. Москва, ул. Кантемировская, 153 корп. 1 тел. (495) 320-9685, 320-9514
