№ 26 от 27.02.2007 «Об утверждении Правил применения систем радиорелейной связи. Часть II. Правила применения цифровых радиорелейных систем связи синхронной цифровой иерархии» (зарегистрирован в Минюсте России 22 марта 2007 г. Регистрационный № 9145).



В соответствии со статьей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ «О связи» (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (часть I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636; № 10, ст. 1069; № 31 (часть I), ст. 3431, ст. 3452; 2007, № 1, ст. 8) и пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463), приказываю:

Утвердить прилагаемые Правила применения систем радиорелейной связи. Часть П. Правила применения цифровых радиорелейных систем связи синхронной цифровой иерархии.

Направить настоящий приказ на государственную регистрацию в Министерство юстиции Российской Федерации.

Контроль за исполнением настоящего приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Б.Д. Антонюка.

Министр информационных технологий
и связи Российской Федерации                                                                          Л.Д. Рейман

УТВЕРЖДЕНЫ

приказом Министерства информационных

технологий и связи Российской Федерации

от «27 » февраля 2007 г. № 26

ПРАВИЛА
применения систем радиорелейной связи. Часть
II. Правила применения цифровых радиорелейных систем связи синхронной цифровой иерархии

Содержание

I. Общие положения

II. Требования к параметрам оборудования цифровых радиорелейных систем связи синхронной цифровой иерархии

Приложение 1 ТРЕБОВАНИЯ к параметрам приемо-передающего оборудования

Приложение 2 ТРЕБОВАНИЯ к параметрам активного ретранслятора без преобразования частоты

Приложение 3 ТРЕБОВАНИЯ к параметрам модемного оборудования

Приложение 4 ТРЕБОВАНИЯ к параметрам электропитания оборудования

Приложение 5 ТРЕБОВАНИЯ к параметрам электромагнитной совместимости оборудования

Приложение 6 ТРЕБОВАНИЯ к параметрам устойчивости оборудования к воздействию климатических факторов

Приложение 7 ТРЕБОВАНИЯ к параметрам устойчивости оборудования к воздействию механических факторов

Приложение 8 Список используемых сокращений

I. Общие положения

1. Правила применения цифровых радиорелейных систем связи синхронной цифровой иерархии (далее - Правила) разработаны в соответствии со статьей 41 Федерального закона от 7 июля 2003 г. № 126-ФЗ «О связи» (Собрание законодательства Российской Федерации, 2003, № 28, ст. 2895; № 52 (часть I), ст. 5038; 2004, № 35, ст. 3607; № 45, ст. 4377; 2005, № 19, ст. 1752; 2006, № 6, ст. 636; № 10, ст. 1069; № 31 (часть 1), ст. 3431, ст. 3452; 2007, № 1, ст. 8) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

2. Правила устанавливают обязательные требования к параметрам цифровых радиорелейных систем связи синхронной цифровой иерархии, используемым в сети связи общего пользования и технологических сетях связи в случае их присоединения к сети связи общего пользования.

3. Правила распространяются на следующие виды оборудования, входящего в состав цифровых радиорелейных систем связи синхронной цифровой иерархии:

а) приемо-передающее оборудование;

б) активные ретрансляторы без преобразования частоты;

в) модемное оборудование;

г) антенны.

4. Оборудование, указанное в пункте 3 Правил, идентифицируется как цифровые радиорелейные системы связи синхронной цифровой иерархии и в соответствии с подпунктом 2 пункта 23 Перечня средств связи, подлежащих обязательной сертификации, утвержденного постановлением Правительства Российской Федерации от 31 декабря 2004 г. № 896 (Собрание законодательства Российской Федерации, 2005, № 2, ст. 155), должно пройти процедуру обязательной сертификации в порядке, установленном Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденными постановлением Правительства Российской Федерации от 13 апреля 2005 г. № 214 (Собрание законодательства Российской Федерации, 2005, № 16, ст. 1463).

5. Цифровые радиорелейные системы связи синхронной цифровой иерархии применяются в полосах радиочастот, разрешенных для использования Государственной комиссией по радиочастотам.

II. Требования к параметрам оборудования цифровых радиорелейных систем связи синхронной цифровой иерархии

6. Для оборудования, входящего в состав цифровых радиорелейных систем связи синхронной цифровой иерархии, устанавливаются следующие обязательные требования к параметрам:

1) приемо-передающего оборудования согласно приложению 1 к настоящим Правилам;

2) активного ретранслятора без преобразования частоты согласно приложению 2 к настоящим Правилам;

3) модемного оборудования согласно приложению 3 к настоящим Правилам;

4) электропитания согласно приложению 4 к настоящим Правилам;

5) электромагнитной совместимости согласно приложению 5 к настоящим Правилам;

6) устойчивости к воздействию климатических факторов согласно приложению 6 к настоящим Правилам;

7) устойчивости к воздействию механических факторов согласно приложению 7 к настоящим Правилам;

8) антенн согласно Правилам применения антенн и фидерных устройств, утвержденным приказом Министерства информационных технологий и связи Российской Федерации 23 ноября 2006 г. № 153 (зарегистрирован в Министерстве юстиции Российской Федерации 6 декабря 2006 г. Регистрационный № 8570).

Приложение 1

к Правилам применения систем радиорелейной связи.

Часть II. Правила применения цифровых радиорелейных

систем связи синхронной цифровой иерархии

ТРЕБОВАНИЯ
к параметрам приемо-передающего оборудования

1. Требования к плану распределения частот радиостволов оборудования:

1.1. Полоса частот, разнос частот передачи и приема соответствуют требованиям, приведенным в таблице 1.

Таблица 1

Наименование диапазона2 частот, ГГц

Полоса частот, МГц

Разнос частот передачи и приема, МГц

2

1427-1530

-

2300-2500

94

2500-2700

119

4

3400-3900

266

3600-4200

320

3700-4200

266

5

4400-5000

300

4400-5000

312

6

5670-6170

266

5925-6425

266/252,04

7

6700-7100

-

6425-7110

340

7250-7550

161

8

7900-8400

266

10

10380-10680

-

10500-10680

-

91

11

10700-11700

530

13

12750-13250

266

15

14500-15350

420/490

18

17700-19700

1010

23

21200-23600

1232

25

24250-25250

-

26

24250-26500

1008

25250-27500

-

28

27500-29500

1008

31

31000-31300

-

37

36000-37000

462

38

37000-39500

1260

40

39500-40500

462

52

51400-52600

616

57

54250-58200

-

54250-57200

1470

57200-58200

-

57000-59000

-

___________

2 Справочно: Диапазон частот - полоса частот, которой присвоено условное наименование.

2. Мощность сигнала передатчика на выходе тракта сверхвысоких частот в точке подключения антенно-фидерного тракта (далее - точка «С’») соответствует требованиям:

2.1. Допустимое отклонение уровня эффективного значения мощности при отключенной автоматической регулировке мощности от номинального значения находится в пределах ±1 дБ при установке оборудования в помещении или в пределах ±2 дБ при установке оборудования вне помещения.

2.2. Максимальный уровень эффективного значения мощности сигнала передатчика для каждого радиоствола составляет не более 43 дБм.

2.3. Требования к параметрам автоматической регулировки мощности передатчика при наличии:

2.3.1. Динамический диапазон автоматической регулировки мощности составляет не менее 20 дБ.

2.3.2. Предусматривается возможность отключения автоматической регулировки мощности.

3. Требования к спектру излучаемого сигнала передатчика в точке «С»:

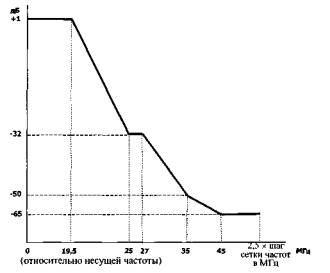

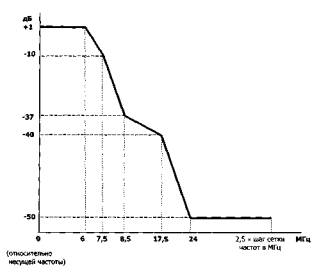

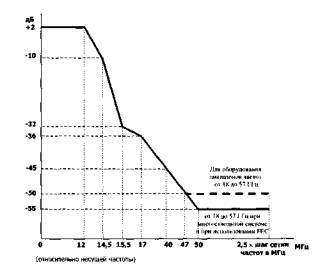

3.1. Маски спектров излучаемых сигналов в зависимости от скорости передачи цифрового сигнала, метода модуляции, диапазона и шага сетки частот оборудования приведены в таблице 2. При использовании OFDM (ортогональное частотное мультиплексирование множества поднесущих) спектр излучаемого сигнала определяется по нижеприведенным маскам в соответствии с используемой скоростью передачи сигнала, методом модуляции несущих и частотным разносом между соседними радиостволами оборудования.

Таблица 2

Скорость передачи, Мбит/с

Число позиций модуляции

Диапазон частот, ГГц

Шаг сетки частот, МГц

Маска спектра

Для оборудования с соседними стволами с одинаковой поляризацией

51

4

от 8 до 57

55 или 56

Рисунок 1

51

8

от 2 до 57

от 27,5 до 30

Рисунок 2

51

16/32/64

от 2 до 40

20 или от 27,5 до 30

Рисунок 3

51

-

от 13 до 18

13,75 или 14

Рисунок 4

51

16/32

от 23 до 57

13,75 или 14

Рисунок 5

155

16/32

от 13 до 57

55 или 56

Рисунок 5

155

64/128

от 2 до 15

от 28 до 30

Рисунок 6

155

64/128

от 18 до 40

от 27,5 до 30

Рисунок 7

2×155

128

от 15 до 40

55 или 56

Рисунок 8

Для оборудования с соседними стволами на разных поляризациях

51

32/64

от 2 до 11

14

Рисунок 9

51

16/32/64

от 13 до 40

13,75 или 14

Рисунок 10

155

64/128

от 2 до 57

от 27,5 до 30

Рисунок 11

2×155

-

от 2 до 11

40

Рисунок 12

2×155

128

от 15 до 40

55 или 56

Рисунок 13

Для оборудования со стволами, работающими на совпадающей частоте с ортогональными поляризациями в одном направлении (режим «co-channel»)

2×155

64

от 2 до 11

40

Рисунок 14

2×155

64/128

от 2 до 15

от 28 до 30

Рисунок 6

2×155

256

от 2 до 15

от 28 до 30

Рисунок 16

4×155



от 2 до 11

40

Рисунок 15

4×155

128

от 15 до 40

55 или 56

Рисунок 8

3.2. Маска спектра излучаемого сигнала для оборудования с 4-позиционной модуляцией со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 55 или 56 МГц с соседними стволами в одинаковой поляризации для диапазонов частот от 8 до 57 ГГц приведена на рисунке 1.

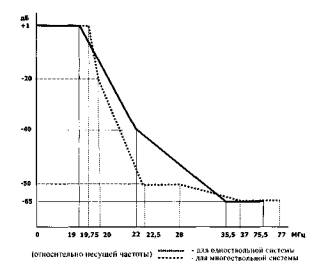

Рисунок 1

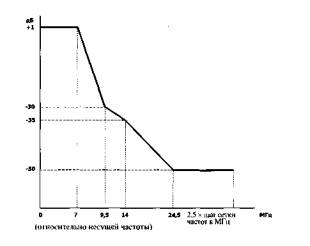

3.3. Маска спектра излучаемого сигнала для оборудования с 8-позиционной модуляцией для диапазонов частот от 2 до 57 ГГц со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот от 27,5 до 30 МГц с соседними стволами как в одинаковой, так и ортогональной поляризации приведена на рисунке 2.

Рисунок 2

3.4.Маска спектра излучаемого сигнала для оборудования с 16-/32-/64-позиционной модуляцией для диапазонов частот от 2 до 40 ГГц со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 20 МГц (от 27,5 до 30 МГц) с соседними стволами в одинаковой поляризации приведена на рисунке 3.

Рисунок 3

3.5. Маска спектра излучаемого сигнала для оборудования со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 13,75 или 14 МГц с соседними стволами в одинаковых поляризациях для диапазонов частот от 13 до 18 ГГц приведена на рисунке 4.

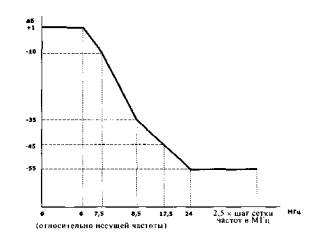

Рисунок 4

3.6. Маска спектра излучаемого сигнала для оборудования с 16-/32-позиционной модуляцией для диапазонов частот от 23 до 57 ГГц с соседними стволами в одинаковой поляризации со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 13,75 или 14 МГц (со скоростью передачи цифрового сигнала 155 Мбит/с с шагом сетки частот 55 или 56 МГц для диапазонов частот от 13 до 57 ГГц) приведена на рисунке 5.

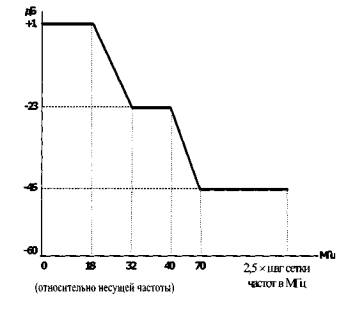

Рисунок 5

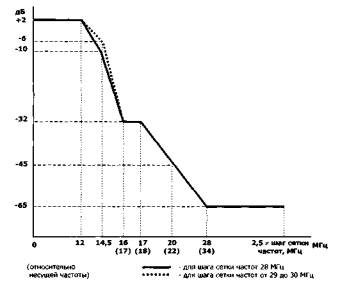

3.7. Маска спектра излучаемого сигнала для оборудования с 64-/128-позиционной модуляцией для диапазонов частот от 2 до 15 ГГц с шагом сетки частот 28 МГц (от 29 до 30 МГц) со скоростью передачи цифрового сигнала 155 Мбит/с с соседними стволами в одинаковых поляризациях или 2×155 Мбит/с в режиме «co-channel» приведена на рисунке 6.

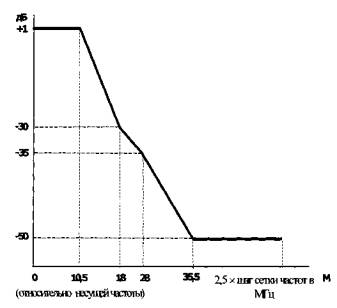

Рисунок 6

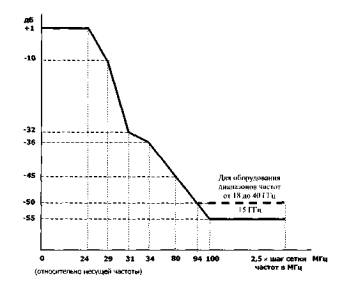

3.8. Маска спектра излучаемого сигнала для оборудования диапазонов частот от 18 до 57 ГГц со скоростью передачи цифрового сигнала 155 Мбит/с с соседними стволами в одинаковых поляризациях с шагом сетки частот от 27,5 до 30 МГц приведена на рисунке 7.

Рисунок 7

3.9. Маска спектра излучаемого сигнала для оборудования с 128-позиционной модуляцией для диапазонов частот от 15 до 40 ГГц со скоростью передачи цифрового сигнала 2×155 Мбит/с с соседними стволами в одинаковой поляризации и со скоростью передачи цифрового сигнала 4×155 Мбит/с (режим «co-channel») с шагом сетки частот 55 или 56 МГц приведена на рисунке 8.

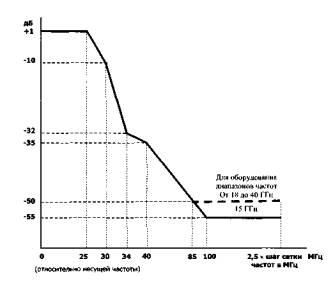

Рисунок 8

3.10. Маска спектра излучаемого сигнала для оборудования с 32-/64-позиционной модуляцией для диапазонов частот от 2 до 11 ГГц со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 14 МГц с соседним стволом в ортогональной поляризации приведена на рисунке 9.

Рисунок 9

3.11. Маска спектра излучаемого сигнала для оборудования с 16-/32-/64-позиционной модуляцией для диапазонов частот от 13 до 40 ГГц со скоростью передачи цифрового сигнала 51 Мбит/с с шагом сетки частот 13,75 или 14 МГц с соседним стволом в ортогональной поляризации приведена на рисунке 10.

Рисунок 10

3.12. Маска спектра излучаемого сигнала для оборудования с 64-/128-позиционной модуляцией для диапазонов частот от 2 до 57 ГГц со скоростью передачи цифрового сигнала 155 Мбит/с с соседним стволом в ортогональной поляризации с шагом сетки частот от 27,5 до 30 МГц приведена на рисунке 11.

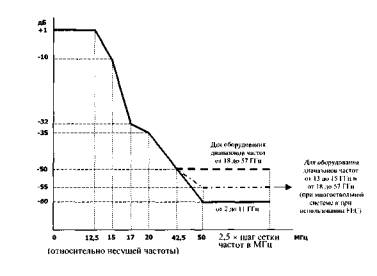

Рисунок 11

3.13. Маска спектра излучаемого сигнала для оборудования для диапазонов частот от 2 до 11 ГГц со скоростью передачи цифрового сигнала 2×155 Мбит/с с шагом сетки частот 40 МГц с соседним стволом в ортогональной поляризации приведена на рисунке 12.

Рисунок 12

3.14. Маска спектра излучаемого сигнала для оборудования диапазонов частот от 15 до 40 ГГц со скоростью передачи цифрового сигнала 2×155 Мбит/с с соседними стволами в различных поляризациях с шагом сетки частот 55/56 МГц приведена на рисунке 13.

Рисунок 13

3.15. Маска спектра излучаемого сигнала для оборудования с 64-позиционной модуляцией для диапазонов частот от 2 до 11 ГГц со скоростью передачи 2×155 Мбит/с (режим co-channel) с шагом сетки частот 40 МГц приведена на рисунке 14.

Рисунок 14

3.16. Маска спектра излучаемого сигнала для оборудования диапазонов частот от 2 до 11 ГГц со скоростью 4×155 Мбит/с (режим co-channel) с шагом 40 МГц приведена на рисунке 15.

Рисунок 15

3.17. Маска спектра излучаемого сигнала для оборудования диапазонов частот от 2 до 15 ГГц со скоростью 2×155 Мбит/с (режим co-channel) с шагом от 28 до 30 МГц приведена на рисунке 16.

Рисунок 16

4. Требования к дискретным спектральным компонентам излучаемого сигнала передатчика в точке «С’»:

4.1. Спектральные компоненты внеполосных излучений на частотах, отстоящих от центральной частоты радиоствола (fo) на величину, численно равную скорости передачи символов в МБод, составляют не более минус 37 дБм.

4.2. Другие спектральные компоненты выходят за пределы линии маски спектра излучаемого сигнала на величину не более, чем на 11 дБ (для полосы пропускания измерительного прибора по промежуточной частоте 100 кГц) и находятся на расстоянии друг от друга не менее, чем на величину минимального частотного разноса между соседними радиостволами оборудования.

5. Требования к побочным излучениям оборудования в точке «С»:

5.1. Уровень побочных излучений составляет не более минус 50 дБм в полосе частот от 9 кГц до 21,2 ГГц и не более минус 30 дБм в полосе частот от 21,2 ГГц до 26 ГГц (для оборудования, работающего в диапазонах частот от 2 до 13 ГГц, измерения проводятся до значения 26 ГГц, а для оборудования, работающего в  диапазонах частот от 15 до 57 ГГц, измерения проводятся до 2fo). Измерение уровней побочных излучений проводятся в указанных полосах частот, исключая полосу от центральной частоты полосы частот равную ±2,5 шага плана распределения частот радиостволов.

5.2. Уровень дискретных компонент побочных излучений составляет не более минус 70 дБм на следующих частотах: частоте гетеродина; частотах, отстоящих от центральной частоты радиоствола на величину промежуточной частоты и удвоенной промежуточной частоты.

6. Относительное отклонение частоты передатчика от ее номинального значения находится в пределах ±15×10-6.

7. Минимальный уровень сигнала на входе приемника (далее - точка «В»)1 - не более значений, приведенных в таблице 3.

_______________

1Уровень сигнала на входе приемника в точке «В» определяется по формуле: Uв = Uc – Вв-с, где Uc - уровень сигнала на входе оборудования сверхвысоких частот в точке стыка с антенно-фидерным трактом (далее - точка «С»); Вв-с -затухание в тракте между точками «В» и «С», дБ. Значения указаны в точке «В» для случая многоствольных систем или в точке «С» для случая простой системы разделения и объединения стволов (например, 1+0, 1+1 пространственное разнесение или горячий резерв). Значения без уточнения поляризации соседних стволов даны как для варианта работы соседних стволов в одинаковых, так и в ортогональных поляризациях, в диапазонах частот от 18 ГГц и выше при использовании модуляции 64; 128 или 256 КАМ при работе соседних стволов в ортогональных поляризациях значение минимального уровня сигнала на входе приемника увеличивается на 2 дБ.

Таблица 3

Наименование диапазона частот, ГГц

Модуляция с числом позиций

Скорость передачи цифрового сигнала, Мбит/с (шаг сетки частот)

Минимальный уровень сигнала на входе приемника, дБм, не более, при Кош равном

10-3

10-6

10-8

10-10

2, 4, 5, 6, 7

8

51 (28 - 30 МГц)

-79

-76

-74

-

16

51 (20 - 30 МГц)

-78

-75

-73

-

32

51 (14 МГц - соседние стволы в ортогональной поляризации; 28 - 30 МГц - соседние стволы с одинаковой поляризацией)

-76

-73

-71

-

64

51 (14 МГц - соседние стволы в ортогональной поляризации; 28 - 30 МГц - соседние стволы с одинаковой поляризацией)

-76

-73

-71

-

155 (28 - 30 МГц - соседние стволы в ортогональной поляризации)

-71

-67

-

-63

режим «co-channel» 2×155 (40 МГц)

-73

-69

-

-65

128

155 (28 - 30 МГц)

-71

-67

-

-63

режим «co-channel» 2×155(28 - 30 МГц)

-71

-67

-

-63

256

режим «co-channel» 2×155 (28 МГц)

-66,5

-62,5

-

-58,5

2×155 (40 МГц - соседние стволы в ортогональной поляризации)

-62,5

-59,5

-

-53,5

режим «co-channel» 4×155 (40 МГц)

-63

-59

-54

-

8, 10, 11

4

51 (56 МГц)

-80

-77

-75

-

8

51 (28 - 30 МГц)

-78

-75

-73

-

16

51 (20 - 30 МГц)

-77

-74

-72

-

32

51 (14 МГц - соседние стволы в ортогональной поляризации;

-75

-72

-70

-

28 - 30 МГц - соседние стволы с одинаковой поляризацией)

64

51 (14 МГц - соседние стволы в ортогональной поляризации;

-75

-72

-70

-

28 - 30 МГц - соседние стволы с одинаковой поляризацией)

155 (28 - 30 МГц - соседние стволы в ортогональной поляризации)

-71

-67

-

-63

режим «co-channel» 2×155 (40 МГц)

-71,5

-67,5

-

-63,5

128

155 (28-30 МГц)

-71

-67 ,

-

-63

режим «co-channel» 2×155 (28-30 МГц)

-71

-67

-

-63

256

режим «co-channel» 2×155 (28 МГц)

-66,5

-62,5

-

-58,5

2×155 (40 МГц - соседние стволы в ортогональной поляризации)

-61,5

-58,5

-

-52,5

режим «co-channel» 4×155 (40 МГц)

-62

-58

-53

-

13

4

51 (56 МГц)

-80

-77

-75

-

8

51 (28 МГц)

-78

-75

-73

-

16

51 (14 МГц - соседние стволы в ортогональной поляризации;

-77

-74

-

-71

28 МГц - соседние стволы с одинаковой поляризацией)

32

51 (14 МГц)

-77

-74

-71

-

155 (56 МГц)

-74

-70

-68

-

64

51 (14 МГц)

-77

-74

-71

-

155 (28 МГц)

-70

-66

-

-62

128

155 (28 МГц - соседние стволы в ортогональной поляризации)

-70

-66

-

-62

режим «co-channel» 2×155 (28 МГц)

-70

-66

-

-62

256

режим «co-channel» 2×155 (28 МГц)

-67

-63

-60

-

15

4

51 (56 МГц)

-80

-77

-75

-

8

51 (28 МГц)

-77

-74

-72

-

16

51 (14 МГц - соседние стволы в ортогональной поляризации;

-76

-73

-

-70

28 МГц - соседние стволы с одинаковой поляризацией)

32

51 (14 МГц)

-76

-73

-70

-

155 (56 МГц)

-74

-70

-68

-

64

51 (14 МГц)

-76

-73

-70

-

155 (28 МГц - соседние стволы в ортогональной поляризации)

-69,5

-65

-

-61,5

режим «co-channel» 2×155 (28 МГц)

-69,5

-65

-

-61,5

128

155 (28 МГц)

-69,5

-65

-

-61,5

режим «co-channel» 2×155 (28 МГц)

-69,5

-65

-

-61,5

2×155 (56 МГц - соседние стволы в ортогональной или одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

-64

-61

-59

-

256

режим «co-channel» 2×155 (28 МГц)

-66,5

-62,5

-

-58,5

18

4

51 (55 МГц)

-80

-77

-75

-

8

51 (27,5 МГц)

-77

-74

-72

-

16

51 (13,75 МГц - соседние стволы в ортогональной поляризации;

-76

-73

-

-70

27,5 МГц - соседние стволы с одинаковой поляризацией)

155 (55 МГц)

-73

-69

-67

-

32

51 (13,75 МГц)

-76

-73

-70

-

155 (55 МГц)

-73

-69

-67

-

64

51 (13,75 МГц)

-76

-73

-70

-

155 (27,5 МГц)

-67

-64

-62

-

128

155 (27,5 МГц)

-67

-64

-62

-

2×155 (56 МГц - соседние стволы в ортогональной или одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

-63

-60

-58

-

23

4

51 (56 МГц)

-77

-73,5

-71

-

8

51 (28 МГц)

-76

-73

-70

-

16

51 (14 МГц)

-73

-69,5

-67

-

51 (28 МГц)

-75

-71,5

-69

-

155 (56 МГц)

-70

-66,5

-64

-

32

51 (14 МГц)

-73

-69,5

-67

-

51 (28 МГц)

-75

-71,5

-69

-

155 (56 МГц)

-70

-66,5

-64

-

64

155 (28 МГц)

-66

-63

-61

-

128

155 (28 МГц)

-66

-63

-61

-

2×155 (56 МГц - соседние стволы в ортогональной или одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

-62

-59

-57

-

25, 26, 28

4

51 (56 МГц)

-77

-72

-69

-

8

51 (28 МГц)

-74

-70,5

-68

-

16

51 (14 МГц)

-72

-69

-67

-

51 (28 МГц)

-75

-72

-70

-



155 (56 МГц)

-70

-67

-65

-

32

51 (14 МГц)

-73

-69,5

-67

-

51 (28 МГц)

-75

-72

-70

-

155 (56 МГц)

-70

-67

-65

-

64

155 (28 МГц)

-65

-62

-60

-

128

155 (28 МГц)

-65

-62

-60

-

2×155 (56 МГц - соседние стволы в ортогональной или одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

-61

-58

-56

-

31

4

51 (56 МГц)

-75

-71

-68

-

8

51 (28 МГц)

-73

-69,5

-67

-

16

51 (14 МГц)

-71

-68

-65

-

51 (28 МГц)

-73

-70

-67

-

155 (56 МГц)

-68

-65

-63

-

32

51 (14 МГц)

-71

-68

-65

-

51 (28 МГц)

-73

-70

-67

-

155 (56 МГц)

-68

-65

-63

-

64

155 (28 МГц)

-64

-61

-59

-

128

155 (28 МГц)

-64

-61

-59

-

2× 155 (56 МГц - соседние стволы в ортогональной или одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

-60

-57

-55

-

37, 38, 40

4

51 (56 МГц)

-73

-69,5

-67

-

8

51 (28 МГц)

-71

-67,5

-65

-

16

51 (14 МГц)

-69

-65,5

-63

-

51 (28 МГц)

-71

-67,5

-65

-

155 (56 МГц)

-66

-62,5

-60

-

32

51 (14 МГц)

-69

-65,5

-63

-

51 (28 МГц)

-71

-67,5

-65

-

155 (56 МГц)

-66

-62,5

-60

-

64

155 (28 МГц)

-63

-60

-58

-

128

155 (28 МГц)

-63

-60

-58

-

2×155 (56 МГц - соседние стволы в ортогональной или одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

-59

-56

-54

-

52

4

51 (56 МГц)

-71

-67,5

-65

-

8

51 (28 МГц)

-69

-65,5

-63

-

16

51 (14 МГц)

-67

-63,5

-61

-

155 (56 МГц)

-64

-60,5

-58

-

32

51 (14 МГц)

-67

-63,5

-61

-

155 (56 МГц)

-64

-60,5

-58

-

64

155 (28 МГц)

-61

-58

-56

-

128

155 (28 МГц)

-61

-58

-56

-

57

4

51 (56 МГц)

-71

-67,5

-65

-

8

51 (28 МГц)

-69

-65,5

-63

-

16

51 (14 МГц)

-67

-63,5

-61

-

155 (56 МГц)

-64

-60,5

-58

-

32

51 (14 МГц)

-67

-63,5

-61

-

155 (56 МГц)

-64

-60,5

-58

-

64

155(28 МГц)

-61

-58

-56

-

128

155(28 МГц)

-61

-58

-56

-

8. Максимальный уровень сигнала на входе приемника в точке «В» при коэффициенте ошибок по битам (BER) равном 10-3 для аппаратуры с использованием диапазонов частот от 4 до 18 ГГц составляет не менее минус 20 дБм. Максимальный уровень входного сигнала в точке «С» для оборудования диапазона частот 2 ГГц и диапазонов частот от 23 до 57 ГГц при BER = 10-3 превышает минимальный уровень сигнала при BER = 10-3 не менее чем на 50 дБ.

9. Допустимое значение отношения уровня сигнала к уровню помехи от соседнего радиоствола1 (далее - с/п) при BER = 10-6 на входе приемника в точке «В» после увеличения сигнала на 1 дБ или 3 дБ относительно порогового уровня, заданного в пункте 7 приложения 1 к настоящим Правилам для BER= 10-6 (далее - Uв (10-6)), приведено в таблице 4.

______________

1 Значения без уточнения поляризации соседних стволов даны как для варианта работы соседних стволов в одинаковых, так и в ортогональных поляризациях, в диапазонах частот от 18 ГГц и выше при использовании модуляции 64, 128 или 256 КАМ при работе соседних стволов в ортогональных поляризациях значение минимального уровня сигнала на входе приемника увеличивается на 6 дБ.

Таблица 4

Наименование диапазона частот, ГГц

Модуляция с числом позиций

Скорость передачи цифрового сигнала (шаг сетки частот), Мбит/с

С/п, не более, дБ

Uв (10-6) + 1дБ

Uв (10-6) + 3дБ

2, 4, 5, 6, 7

8

51 (28 - 30 МГц)

-8

-12

16

51 (20 - 30 МГц)

-8

-12

32

51 (14 МГц - соседние стволы в ортогональной поляризации;

-5

-9

28 - 30 МГц - соседние стволы с одинаковой поляризацией)

64

51 (14 МГц - соседние стволы в ортогональной поляризации;

-5

-9

28 - 30 МГц - соседние стволы с одинаковой поляризацией)

155 (28 - 30 МГц - соседние стволы в ортогональной поляризации)

+3

-1

режим «co-channel» 2×155 (40 МГц)

-4

-8

128

155 (28 - 30 МГц - соседние стволы в ортогональной поляризации)

+3

-1

155 (28 - 30 МГц - соседние стволы в одинаковой поляризации)

-5

-8

режим «co-channel» 2×155 (28-30 МГц)

-5

-8

256

режим «co-channel» 2×155 (28-40 МГц)

-9

-11,5

2×155 (40 МГц - соседние стволы в ортогональной поляризации)

15

11,5

режим «co-channel» 4x155 (40 МГц)

-4

-8

8, 10,11

4

51 (56 МГц)

-8

-12

8

51 (28-40 МГц)

-8

-12

16

51 (20-30 МГц)

-8

-12

32

51 (14 МГц - соседние стволы в ортогональной поляризации;

-5

-9

28 - 30 МГц - соседние стволы с одинаковой поляризацией)

64

51 (14 МГц - соседние стволы в ортогональной поляризации;

-5

-9

28 - 30 МГц - соседние стволы с одинаковой поляризацией)

155 (28 - 30 МГц - соседние стволы в ортогональной поляризации)

+3

-1

режим «co-channel» 2×155 (40 МГц)

-4

-8

128

155 (28 - 30 МГц - соседние стволы в ортогональной поляризации)

+3

-1

155 (28 - 30 МГц - соседние стволы в одинаковой поляризации)

-5

-8

режим «co-channel» 2×155 (28-30 МГц)

-5

-8

256

режим «co-channel» 2×155 (28-40 МГц)

-9

-11,5

2×155 (40 МГц - соседние стволы в ортогональной поляризации)

15

11,5

режим «co-channel» 4×155 (40 МГц)

-4

-8

13

4

51 (56 МГц)

-10

-13,5

8

51 (28 МГц)

-10

-13,5

16

51 (14 МГц - соседние стволы в ортогональной поляризации;

-10

-13,5

28 МГц - соседние стволы с одинаковой поляризацией)

32

51 (14 МГц)

-6

-9,5

155 (56 МГц)

+3

-1

64

51 (14 МГц)

-6

-9,5

155 (28 МГц - соседние стволы в ортогональной поляризации)

+3

-1

128

155 (28 МГц - соседние стволы в ортогональной поляризации)

+3

-1

155 (28 МГц - соседние стволы в одинаковой поляризации)

-5

-8

режим «co-channel» 2×155 (28 МГц)

-5

-8

13

256

режим «co-channel» 2×155 (28 МГц)

-9,5

-12

15

4

51 (56 МГц)

-10

-13,5

8

51 (28 МГц)

-10

-13,5

16

51 (14 МГц - соседние стволы в ортогональной поляризации;

-10

-13,5

28 МГц - соседние стволы с одинаковой поляризацией)

32

51 (14 МГц)

-6

-9,5

155 (56 МГц)

+3

-1

64

51 (14 МГц)

-6

-9,5

155 (28 МГц - соседние стволы в ортогональной поляризации); режим «co-channel» 2×155 (28 МГц)

+3

-1

128

155 (28 МГц - соседние стволы в ортогональной поляризации)

+3

-1

155 (28 МГц - соседние стволы в одинаковой поляризации)

-5

-8

режим «co-channel» 2×155 (28 МГц)

-5

-8

2×155 (56 МГц - соседние стволы в ортогональной поляризации)

+3

-1

2×155 (56 МГц - соседние стволы в одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

-3,5

-7,5

256

режим «co-channel» 2×155 (28 МГц)

-9,5

-12

18

4

51 (55 МГц)

-10

-13,5

8

51 (27,5 МГц)

-10

-13,5

16

51 (13,75 МГц - соседние стволы в ортогональной поляризации;

-10

-13,5

27,5 МГц - соседние стволы с одинаковой поляризацией)

155 (55 МГц)

-5

-9

32

51 (13,75 МГц)

-2

-5,5

155 (55 МГц)

-5

-9

64

51 (13,75 МГц)

-2

-5,5

155 (27,5 МГц)

-3

-7

128

155 (27,5 МГц)

-3

-7

2×155 (56 МГц - соседние стволы в ортогональной поляризации)

+3

-1

18

128

2×155 (56 МГц - соседние стволы в одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

-3,5

-7,5

23

4

51 (56 МГц)

0

-4

8

51 (28 МГц)

0

-4

16

51 (14 МГц); 155 (56 МГц)

-1

-5

51 (28 МГц)

-10

-13,5

32

51 (14 МГц); 155 (56 МГц)

-1

-5

51 (28 МГц)

-10

-13,5

64

155 (28 МГц)

-3

-7

128

155 (28 МГц)

-3

-7

режим «co-channel» 2×155; 4×155 (56 МГц)

-3,5

-7,5

25, 26, 28

4

51 (56 МГц)

0

-4

8

51 (28 МГц)

0

-4

16

51 (14 МГц)

-1

-5

51 (28 МГц)

-10

-13,5

155 (56 МГц)

-1

-5

32

51 (14 МГц)

-1

-5

51 (28 МГц)

-10

-13,5

155 (56 МГц)

-1

-5

64

155 (28 МГц)

-3

-7

128

155 (28 МГц)

-3

-7

2×155 (56 МГц - соседние стволы в ортогональной поляризации)

+3

-1

2×155 (56 МГц - соседние стволы в одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

-3,5

-7,5

31, 37, 38, 40

4

51 (56 МГц)

0

-4

8

51 (28 МГц)

0

-4

16

51 (14 МГц)

-1

-5

51 (28 МГц)

-10

-13,5

155 (56 МГц)

-1

-5

32

51 (14 МГц)

-1

-5

51 (28 МГц)

-10

-13,5

155 (56 МГц)

-1

-5

64

155 (28 МГц)

-3

-7

128

155 (28 МГц)

-3

-7

2×155 (56 МГц - соседние стволы в ортогональной поляризации)

+3

-1

31, 37, 38, 40

128

2×155 (56 МГц - соседние стволы в одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

-3,5

-7,5

52, 57

4

51 (56 МГц)

0

-4

8

51 (28 МГц)

-1

-5

16

51 (14 МГц)

-1

-5

155 (56 МГц)

-1

-5

32

51 (14 МГц)

-1

-5

155 (56 МГц)

-1

-5

64

155 (28 МГц)

-1

-5

128

155 (28 МГц)

-1

-5

10. Допустимое значение отношения уровня сигнала к уровню помехи от совмещенного радиоствола1 в точке «В» после увеличения сигнала на 1 дБ или 3 дБ относительно минимального уровня Uв (10-6), заданного в пункте 7 приложения 1 Правилам, приведено в таблице 5.

________________

1 Значения без уточнения поляризации соседних стволов даны как для варианта работы соседних стволов в одинаковых, так и в ортогональных поляризациях.

Таблица 5

Наименование диапазона частот, ГГц

Модуляция с числом позиций

Скорость передачи цифрового сигнала (шаг сетки частот), Мбит/с

С/п, не более, дБ

Uв (10-6) + 1 дБ

Uв (10-6) + 3 дБ

2, 4, 5, 6, 7

8

51 (28 - 30 МГц)

30

26,5

16

51 (20 - 30 МГц)

30

26,5

32

51 (14 МГц - соседние стволы в ортогональной поляризации;

33

29

28 - 30 МГц - соседние стволы с одинаковой поляризацией)

64

51 (14 МГц - соседние стволы в ортогональной поляризации;

33

29

28 - 30 МГц - соседние стволы с одинаковой поляризацией)

155 (28 - 30 МГц - соседние стволы в ортогональной поляризации)

34

31

режим «co-channel» 2×155 (40 МГц)

33

29

2, 4, 5, 6, 7

128

155 (28 - 30 МГц - соседние стволы в ортогональной поляризации)

37

33

155 (28 - 30 МГц - соседние стволы в одинаковой поляризации)

35

32

режим «co-channel» 2×155 (28 - 30 МГц)

35

32

256

режим «co-channel» 2×155 (28 - 40 МГц)

37

34,5

2×155 (40 МГц - соседние стволы в ортогональной поляризации)

43

39,5

режим «co-channel» 4x155 (40 МГц)

44

40

8, 10,11

4

51 (56 МГц)

30

26,5

8

51 (28-40 МГц)

30

26,5

16

51 (20 - 30 МГц)

30

26,5

32

51 (14 МГц - соседние стволы в ортогональной поляризации;

33

29

28 - 30 МГц - соседние стволы с одинаковой поляризацией)

64

51(14 МГц - соседние стволы в ортогональной поляризации;

33

29

28 - 30 МГц - соседние стволы с одинаковой поляризацией)

155 (28 - 30 МГц - соседние стволы в ортогональной поляризации)

34

31

режим «co-channel» 2×155 (40 МГц)

33

29

128

155 (28 - 30 МГц - соседние стволы в ортогональной поляризации)

37

33

155 (28 - 30 МГц - соседние стволы в одинаковой поляризации)

35

32

режим «co-channel» 2×155 (28-30 МГц)

35

32

256

режим «co-channel» 2×155 (28-40 МГц)

37

34,5

2×155 (40 МГц - соседние стволы в ортогональной поляризации)

43

39,5

режим «co-channel» 4×155 (40 МГц)

44

40

13

4

51 (56 МГц)

30

26,5

8

51 (28 МГц)

30

26,5

16

51 (14 МГц - соседние стволы в ортогональной поляризации;

30

26,5

28 МГц - соседние стволы с одинаковой поляризацией)

32

51 (14 МГц)/155 (56 МГц)

30

26,5

64

51 (14 МГц)

30

26,5

155 (28 МГц - соседние стволы в ортогональной поляризации)

34

31

128

155 (28 МГц - соседние стволы в ортогональной поляризации)

37

33

155 (28 МГц - соседние стволы в одинаковой поляризации)

35

32

режим «co-channel» 2×155 (28 МГц)

35

32

256

режим «co-channel» 2×155 (28 МГц)

36,5

33,5

15

4

51 (56 МГц)

30

26,5

8

51 (28 МГц)

30

26,5

16

51 (14 МГц - соседние стволы в ортогональной поляризации;

30

26,5

28 МГц - соседние стволы с одинаковой поляризацией)

32

51 (14 МГц)/155 (56 МГц)

30

26,5

64

51 (14 МГц)

30

26,5

155 (28 МГц - соседние стволы в ортогональной поляризации)

34

31

128

155 (28 МГц - соседние стволы в ортогональной поляризации)

37

33

155 (28 МГц - соседние стволы в одинаковой поляризации)

35

32

режим «co-channel» 2x155 (28 МГц)

35

32

2×155 (56 МГц - соседние стволы в ортогональной или одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

37

33

256

режим «co-channel» 2×155 (28 МГц)

36,5

34

18

4

51 (55 МГц)

30

26,5

8

51 (27,5 МГц)

30

26,5

16

51 (13,74 МГц - соседние стволы в ортогональной поляризации;

30

26,5

27,5 МГц - соседние стволы с одинаковой поляризацией)

155 (55 МГц)

29

25

32

51 (13,75 МГц)

30

26,5

155 (55 МГц)

29

25

64

51 (13,75 МГц)

30

26,5

155 (27,5 МГц)

37

33

128

155 (27,5 МГц)

37

33

2×155 (56 МГц - соседние стволы в ортогональной или одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

37

33

23

4

51 (56 МГц)

23

19

8

51 (28 МГц)

23

19

16

51 (14 МГц)

30

26

51 (28 МГц)

30

26

155 (56 МГц)

30

26

32

51 (14 МГц);

30

26

51 (28 МГц);

155 (56 МГц)

64

155 (28 МГц)

37

33

128

155 (28 МГц);

37

33

2×155 (56 МГц - соседние стволы в ортогональной или одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

25, 26, 28

4

51 (56 МГц)

23

19

8

51 (28 МГц)

23

19

16

51 (14 МГц)

30

26

51 (28 МГц)

30

26

155 (56 МГц)

30

26

32

51 (14 МГц);

30

26

51 (28 МГц);

155 (56 МГц)

64

155 (28 МГц)

37

33

128

2×155 (56 МГц - соседние стволы в ортогональной или одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

37

33

31, 37, 38, 40

4

51 (56 МГц)

23

19

8

51 (28 МГц)

23

19

16

51 (14 МГц)

30

26

51 (28 МГц)

30

26

155 (56 МГц)

30

26

32

51 (14 МГц)

30

26

51 (28 МГц)

30

26

155 (56 МГц)

30

26

64

155 (28 МГц)

37

33

128

155 (28 МГц)

37

33

2×155 (56 МГц - соседние стволы в ортогональной или одинаковой поляризации); режим «co-channel» 4×155 (56 МГц)

37

33

52, 57

4

51 (56 МГц)

23

19

8

51 (28 МГц)

30

26

16

51 (14 МГц)

30

26

155 (56 МГц)

30

26

32

51 (14 МГц)

30

26

155 (56 МГц)

30

26

64

155 (28 МГц)

30

26

128

155 (28 МГц)

30

26

11. Увеличение развязки между двумя стволами, работающими в режиме «co-channel», в случае применения XPIC (подавитель кроссполяризационных помех) при BER = 10-3 составляет не менее 20 дБ.

Приложение 2

к Правилам применения систем радиорелейной связи.

Часть II. Правила применения цифровых радиорелейных

систем связи синхронной цифровой иерархии

ТРЕБОВАНИЯ
к параметрам активного ретранслятора без преобразования частоты

1. Требования к плану распределения частот радиостволов соответствует требованиям, приведенным в таблице 1 приложения 1 к настоящим Правилам.

2. Коэффициент шума составляет не более 10 дБ.

Приложение 3

к Правилам применения систем радиорелейной связи.

Часть II. Правила применения цифровых радиорелейных

систем связи синхронной цифровой иерархии

ТРЕБОВАНИЯ
к параметрам модемного оборудования

1. Остаточный коэффициент ошибок по битам (RBER) без учета влияния реальной линии во всем рабочем диапазоне температур составляет не более 10-10 при скорости передачи цифрового сигнала 2,048 Мбит/с (количество ошибок при измерении за 24 часа составляет не более 17); при скорости передачи цифрового сигнала 34,368 Мбит/с RBER составляет не более 10-11 (количество ошибок при измерении за 24 часа составляет не более 29); при скорости передачи цифрового сигнала 51,84 Мбит/с RBER составляет не более 10-11 (количество ошибок при измерении за 24 часа составляет не более 10) и при скорости передачи сигнала 155,520 Мбит/с RBER составляет не более 10-12 (количество ошибок при измерении за 24 часа не более 10).

2. Модуляция цифровым сигналом - с числом позиций: 4, 8, 16, 32, 64, 128 или 256 с использованием или без использования OFDM.

3. Скорость для передачи сигналов трафика - один или несколько сигналов в любых комбинациях в пределах пропускной способности оборудования.

4. Требования к параметрам электрического интерфейса:

4.1. Скорость передачи сигнала на входе и выходе цифрового интерфейса (в точках «Т’» и «Т») находится в пределах 2,048 (1 ± 50×10-6); 34,368 (1 ± 20×10-6); 51,84 (1 ± 20×10-6) или 155,520 (1 ± 20×10-6) Мбит/с.

4.2. Код HDB 3 (биполярный код с высокой плотностью 3-го порядка) для 2,048; 34,368; 51,84 Мбит/с или СМI (код с инверсией кодовых посылок) для 51,84 и 155,520 Мбит/с.

4.3. Форма импульса на выходе цифрового интерфейса находится в пределах масок:

4.3.1. Маска импульса на интерфейсе 2,048 Мбит/с приведена на рисунке 1.

Рисунок 1

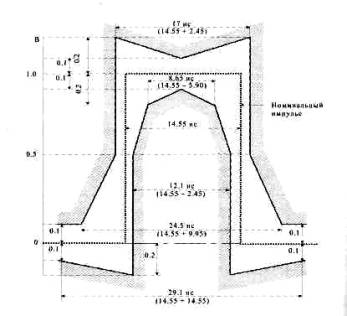

4.3.2. Маска импульса на интерфейсе 34,368 Мбит/с приведена на рисунке 2.

Рисунок 2

4.3.3. Маска импульса в коде HDB-2 или HDB-3 на интерфейсе 51,84 Мбит/с приведена на рисунке 3.

Рисунок 3

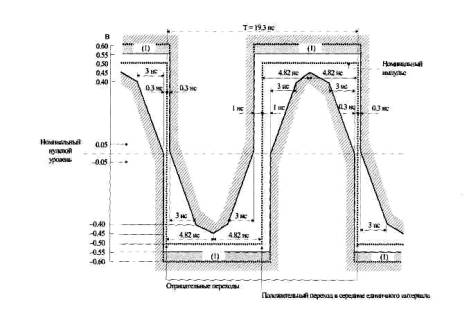

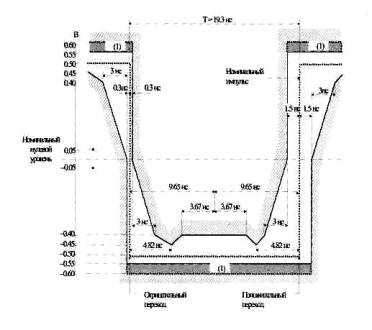

4.3.4.Маска импульса в коде CMI на интерфейсе 51,84 Мбит/с1, 2, соответствующая бинарной 1, приведена на рисунке 4.

_____________

1 Максимальная амплитуда импульса не превышает предел 0,55 В. Выбросы и другие переходные процессы укладываются в отмеченную точками область, ограниченную уровнями амплитуд 0,55 В и 0,6 В, при условии, что уровни амплитуд не превышают уровень установившегося состояния более, чем на 0,05 В.

2 Инверсный импульс имеет такие же параметры, при этом допуски хронирования при нулевом уровне для отрицательных и положительных переходов равны соответственно ±0,1 не и ±0,5 не.

Рисунок 4

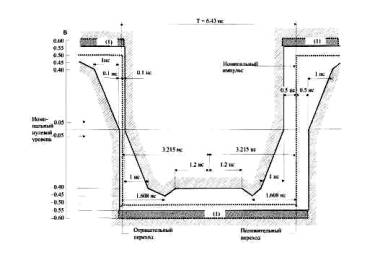

4.3.5. Маска импульса в коде CMI на интерфейсе 51,84 Мбит/с3, соответствующая бинарному 0, приведена на рисунке 5.

______________

3 Максимальная амплитуда импульса не превышает предел 0,55 В. Выбросы и другие переходные процессы укладываются в отмеченную точками область, ограниченную уровнями амплитуд 0,55 В и 0,6 В, при условии, что уровни амплитуд не превышают уровень установившегося состояния более, чем на 0,05 В.

Рисунок 5

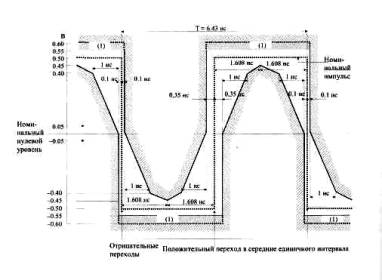

4.3.6. Маска импульса в коде CMI на интерфейсе 155,52 Мбит/с1,2, соответствующая бинарной 1, приведена на рисунке 6.

______________

1 Максимальная амплитуда импульса не превышает предел 0,55 В. Выбросы и другие переходные процессы укладываются в отмеченную точками область, ограниченную уровнями амплитуд 0,55 В и 0,6 В, при условии, что уровни амплитуд не превышают уровень установившегося состояния более, чем на 0,05 В.

2 Инверсный импульс имеет такие же параметры, при этом допуски хронирования при нулевом уровне для отрицательных и положительных переходов равны соответственно ± 0,1 и ± 0,5 не.

Рисунок 6

4.3.7. Маска импульса в коде CMI на интерфейсе 155,52 Мбит/с3, соответствующая бинарному 0, приведена на рисунке 7.

_____________

3 Максимальная амплитуда импульса не превышает предел 0,55 В. Выбросы и другие переходные процессы укладываются в отмеченную точками область, ограниченную уровнями амплитуд 0,55 В и 0,6 В, при условии, что уровни амплитуд не превышают уровень установившегося состояния более, чем на 0,05 В.

Рисунок 7

4.4. Оборудование в точке «Т» обеспечивает работу с соединительной линией, имеющей затухание на полутактовой частоте до 6 дБ для скоростей цифрового сигнала 2,048 Мбит/с и до 12 дБ для скоростей цифрового сигнала 34,368; 51,84; 155,520 Мбит/с.

4.5. Затухание несогласованности в полосе частот, лежащей в пределах (0,05-1) от значения тактовой частоты, составляет не менее 18 дБ при номинальном значении входного сопротивления 120 Ом (симметричное) для скорости передачи 2,048 Мбит/с и при номинальном значении входного сопротивления 75 Ом (несимметричное) для скоростей передачи 34,368 и 51,84 Мбит/с. Затухание несогласованности в полосе частот от 8 МГц до 240 МГц составляет не менее 15 дБ при номинальном значении входного сопротивления 75 Ом (несимметричное) для скорости передачи 155,520 Мбит/с.

4.6. Фазовое дрожание и дрейф фазы на входе цифрового интерфейса:

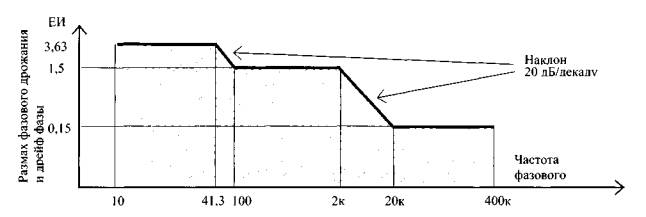

4.6.1. Нижний предел максимально допустимого фазового дрожания и дрейфа фазы на входе цифрового интерфейса 2,048 и 34,368 Мбит/с приведен на рисунке 8. Зависимость размаха и частоты фазового дрожания или дрейфа фазы на входе цифрового интерфейса 2,048 и 34,368 Мбит/с от скорости передачи цифрового сигнала приведена в таблице 1.

Рисунок 8

Таблица 1

Скорость цифрового сигнала, Мбит/с

Размах фазового дрожания, ЕИ

Частота

Псевдослучайный испытательный сигнал

А0

A1

А2

А3

f0

f10

f9

F8

F1

F2

F3

F4

2,048

36,9 (18 мкc)

18

1,5

0,2

1,2×10-5Гц

4,88×10-5Гц

0,01 Гц

1,667 Гц

20 Гц

2,4 кГц

18 кГц

100 кГц

215-1

34,368

-

-

1,5

0,15

-

-

-

-

100 Гц

1 кГц

10 кГц

800 кГц

223-1

для 2048 кбит/с: 1 ЕИ = 488 нc; для 34368 кбит/с: 1 ЕИ = 29,1 нс

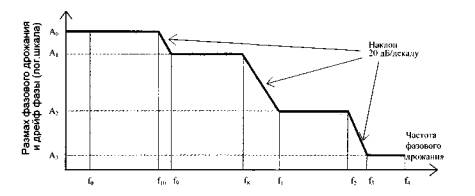

4.6.2. Нижний предел максимально допустимого фазового дрожания и дрейфа фазы на входе цифрового стыка в коде HDB-2 или HDB-3 для 51,84 Мбит/с приведен на рисунке 9.

Рисунок 9

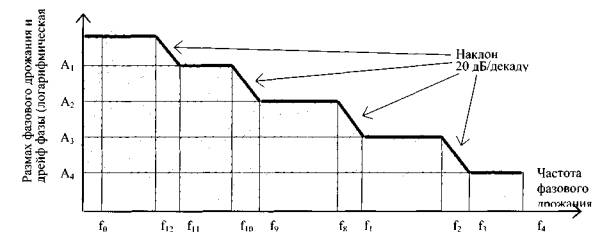

4.6.3. Нижний предел максимально допустимого фазового дрожания и дрейфа фазы на входе цифрового стыка 155,520 Мбит/с приведен на рисунке 10. Размах и частота фазового дрожания или дрейфа фазы на входе цифрового интерфейса 155,520 Мбит/с приведены в таблице 2.

Рисунок 10

Таблица 2

Тип интерфейса

Размах фазового дрожания, ЕИ

Частота

А0

А1

А2

А3

А4

f0

f12

f11

f10

f9

f8

f1

f2

f3

f4

155,520 Мбит/с (оптический интерфейс)

2800

311

39

1,5

0,15

12 мГц

178мГц

1,6 мГц

15,6 мГц

0,125 Гц

19,3 Гц

500 Гц

6,5 кГц

65 кГц

1,3 МГц

155,520 Мбит/с (электрический интерфейс)

2800

311

39

1,5

0,075

12 мГц

178 мГц

1,6 мГц

15,6 мГц

0,125 Гц

19,3 Гц

500 Гц

3,25 кГц

65 кГц

1,3 МГц

1 ЕИ = 6,3 нс

4.7. Характеристика передачи фазового дрожания:

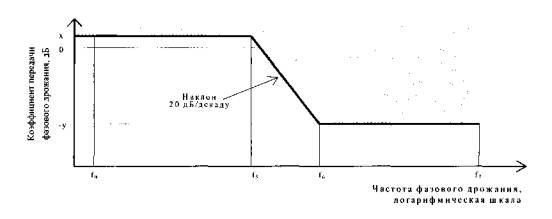

4.7.1. Характеристика передачи фазового дрожания для 2,048 и 34,368 Мбит/с приведена на рисунке 11. Зависимость коэффициента передачи и частоты фазового дрожания для 2,048 и 34,368 Мбит/с от скорости цифрового сигнала приведена в таблице 3.

Рисунок 11

Таблица 3

Скорость цифрового сигнала, Мбит/с

Предельное значение

Частоты фазового дрожания

(х) Коэффициент передачи по фазовому дрожанию, дБ

(-у) Коэффициент передачи по фазовому дрожанию, дБ

f0

f5

f6

f7

2,048

0,5

19,5

менее 20 Гц

40 Гц

400 Гц

100 кГц

34,368

менее 20 Гц

300 Гц

3 кГц

800 кГц

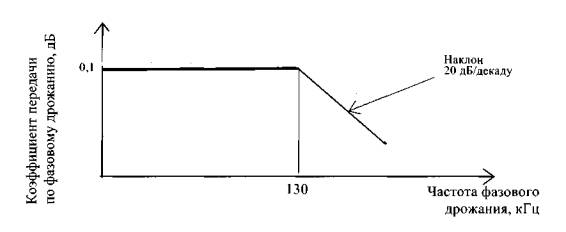

4.7.2. Характеристика передачи фазового дрожания для 155,520 Мбит/с приведена на рисунке 12.

Рисунок 12

4.8. Максимальное допустимое фазовое дрожание на выходе цифрового интерфейса в отсутствие фазового дрожания на входе - не более значений, приведенных в таблице 4

Таблица 4

Скорость передачи, Мбит/с

Предельные значения фазового дрожания, полный размах, измеренные полосовым фильтром с частотами среза (нижняя частота среза f1 или f3 и верхняя частоту среза f4)

Измерительный фильтр

Полосовой фильтр с нижней частотой среза f1 или f3 и верхней частотой среза f4 со спадом 20 дБ на декаду

Значения частот среза, кГц

(f1 и f4) В1

(f3 и f4) B2

f1

f3

f4

2,048

1,5 ЕИ

0,2 ЕИ

0,02

18

100

34,368

1,5 ЕИ

0,15 ЕИ

0,1

10

800

155,520 (оптический интерфейс)

1,5 ЕИ

0,15 ЕИ

0,5

65

1300

155,520 (электрический интерфейс)

1,5 ЕИ

0,075 ЕИ

0,5

65

1300

ЕИ - единичный интервал, равный 488 нс для 2,048 Мбит/с; 29,1 нс для 34,368 Мбит/с; 6,43 нс для 155,520 Мбит/с

5. При нарушении функционирования оборудования формируются сигналы аварийного состояния.

6. Канал передачи данных при наличии имеет один или несколько интерфейсов, которые соответствуют приложению 7 и приложению 25 к Правилам применения оборудования проводных и оптических систем передачи абонентского доступа, утвержденным приказом Министерства информационных технологий и связи Российской Федерации 24 августа 2006 г. № 112 (зарегистрирован в Министерстве юстиции Российской Федерации 4 сентября 2006 г. Регистрационный № 8194).

7. Требования к параметрам оптического интерфейса, при наличии:

7.1. Для скорости передачи цифрового сигнала 155,520 Мбит/с:

7.1.1. Номинальная длина волны оптического излучения составляет 1310 нм или 1550 нм.

7.1.2. Уровень мощности на выходе оптического передатчика находится в пределах от минус 15 до минус 8 дБм при работе с короткими оптическими кабелями (до 15 км) и в пределах от минус 5 до 0 дБм при работе с длинными оптическими кабелями (до 80 км).

7.1.3. Минимальный уровень на входе оптического приемника составляет не более минус 28 дБм при работе с короткими оптическими кабелями (до 15 км) и не более минус 34 дБм при работе с длинными оптическими кабелями (до 80 км).

7.1.4. Максимальный уровень на входе оптического приемника составляет не менее минус 8 дБм при работе с короткими оптическими кабелями (до 15 км) и не менее минус 10 дБм при работе с длинными оптическими кабелями (до 80 км).

7.2. Для скорости передачи цифрового сигнала 622,08 Мбит/с:

7.2.1. Номинальная длина волны оптического излучения составляет 1310 нм или 1550 нм.

7.2.2. Уровень мощности на выходе оптического передатчика находится в пределах от минус 15 до минус 8 дБм при работе с короткими оптическими кабелями (до 15 км) и в пределах от минус 3 до 2 дБм при работе с длинными оптическими кабелями (до 80 км).

7.2.3. Минимальный уровень на входе оптического приемника составляет не более минус 28 дБм.

7.2.4. Максимальный уровень на входе оптического приемника составляет не менее минус 8 дБм.

8. Требования к системе синхронизации:

8.1. Оборудование синхронизируется от одного или нескольких сигналов:

а) сигнала внешнего источника синхронизации с частотой 2048 кГц;

б) сигнала внутреннего источника синхронизации или сигналов, выделяемых из принимаемых информационных потоков с обоих направлений (синхронизация оборудования осуществляется с двух направлений передачи и в случае пропадания синхросигнала с одного направления осуществляется автоматическое переключение на работу от синхросигнала другого направления без ошибок в передаваемых сигналах).

8.2. Пропадание сигнала синхронизации от одного из источников и автоматическое и ручное переключение на другие источники не вызывает ошибок в передаваемых сигналах.

9. В оборудовании имеется канал служебной связи.

10. Требования к системе резервирования оборудования при наличии:

10.1. В оборудовании обеспечивается контроль работы системы резервирования, сохранение и отображение состояния радиостволов.

10.2. В системе резервирования обеспечивается:

10.2.1. Безобрывный переход:

а) автоматический переход с рабочего ствола на резервный при Кош ≥ 10-8;

б) ручной переход с рабочего ствола на резервный при техническом обслуживании;

в) автоматический возврат с резервного ствола на рабочий при восстановлении сигнала рабочего ствола;

г) автоматический возврат с резервного ствола на рабочий при превышении Кош в резервном стволе по сравнению с рабочим.

10.2.2. Переход при аварии:

а) автоматический переход с рабочего ствола на резервный при пропадании сигнала или отказе оборудования рабочего ствола;

б) автоматический переход с рабочего ствола на резервный при неисправности оборудования безобрывного переключения;

в) возврат с резервного ствола на рабочий при обрыве резервного тракта.

10.2.3. Запреты перехода:

а) запрет автоматического перехода рабочего ствола на резервный и обратно при техническом обслуживании или испытаниях;

б) запрет автоматического перехода с рабочего ствола на резервный при неисправности резервного.

10.3. В системе резервирования предусматриваются приоритеты переключения на резерв: приоритет ручного переключения над автоматическим и приоритетная очередность перехода на резерв.

11. Требования к оборудованию с целью обеспечения возможности контроля и управления:

11.1. Обеспечивается контроль и управление по следующим параметрам и сигналам:

а) приоритеты перехода стволов на резерв;

б) ручное безобрывное (обрывное) переключение с рабочего ствола на резервный;

в) запрет автоматического перехода на резервный ствол или возврат с резервного ствола при техническом обслуживании и испытаниях;

г) пропадание сигнала на входе радиоприемника (по стволам);

д) пропадание сигнала на выходе радиоприемника по стволам (на интерфейсе основной полосы частот);

е) пропадание сигнала на входе передатчика (на интерфейсе основной полосы частот);

ж) пропадание сигнала на выходе передатчика или при мощности передатчика ниже номинальной для данного режима работы (при отключенной автоматической регулировке мощности);

з) прием сигнала аварийного состояния с любого направления;

и) выдача сигнала аварийного состояния;

к) неисправность блока или платы;

л) потеря синхронизации.

11.2. Обеспечивается контроль следующих параметров с использованием информации от внутренних датчиков оборудования:

а) мощность сигнала на выходе передатчика;

б) уровень сигнала на входе приемников основного и разнесенного приема;

в) напряжение первичных и вторичных источников электропитания.

11.3. Обеспечивается выдача следующей информации о работе линии связи:

а) период времени наблюдения;

б) EFS;

в) ES;

г) SES;

д) BER.

Приложение 4

к Правилам применения систем радиорелейной связи.

Часть 11. Правила применения цифровых радиорелейных

систем связи синхронной цифровой иерархии

ТРЕБОВАНИЯ
к параметрам электропитания оборудования

1. При электропитании оборудования от сети переменного тока номинальным напряжением 220 В и частотой 50 Гц соблюдаются следующие требования:

1.1. При изменении напряжения электропитания в пределах от 187 до 242 В параметры оборудования соответствуют значениям, приведенным в пункте 2.1 приложения 1 к настоящим Правилам и в пункте 4.3 приложения 3 к настоящим Правилам.

1.2. Параметры оборудования, подключаемого к электрическим сетям переменного однофазного или трехфазного тока при токе нагрузки (в одной фазе) не более 16 А, после прекращения воздействия динамических изменений напряжения сети электропитания: провалы напряжения до значения 0,7 Uн (Uн - номинальное напряжение сети электропитания) с длительностью равной 25 периодам по 20 мс (500 мс); прерывания напряжения - с длительностью прерывания 1 период в 20 мс; выбросы напряжения - с амплитудой 1,2 Uн и с длительностью выброса равного 25 периодам по 20 мс (500 мс) соответствуют значениям, приведенным в пункте 2.1 приложения 1 к настоящим Правилам и в пункте 4.3 приложения 3 к настоящим Правилам.

2. При электропитании от внешнего источника постоянного тока с номинальным напряжением: минус 24, минус 48 или минус 60 В (положительный полюс источника электропитания заземлен) соблюдаются следующие требования:

2.1. Параметры оборудования соответствуют значениям, приведенным в пункте 2.1 приложения 1 к настоящим Правилам и в пункте 4.3 приложения 3 к настоящим Правилам, при изменении напряжения электропитания в следующих пределах:

а) от минус 20,4 В до минус 28,8 В для напряжения минус 24 В;

б) от минус 40,8 В до минус 57,6 В для напряжения минус 48 В;

в) 2.2. от минус 51 В до минус 72 В для напряжения минус 60 В.

2.2. Оборудование выдерживает воздействие одиночного импульса прямоугольной формы с амплитудой ±20% от номинального напряжения электропитания в течение времени 400 мс и плюс 40% в течение 5 мс.

3. В случае снижения напряжения электропитания ниже допустимого предела и при восстановлении напряжения в пределах значений рабочего напряжения электропитания параметры оборудования соответствуют значениям, приведенным в пункте 2.1 приложения 1 к настоящим Правилам и в пункте 4.3 приложения 3 к настоящим Правилам.

Приложение 5

к Правилам применения систем радиорелейной связи.

Часть II. Правила применения цифровых радиорелейных

систем связи синхронной цифровой иерархии

ТРЕБОВАНИЯ
к параметрам электромагнитной совместимости оборудования

1. Требования к индустриальным радиопомехам от оборудования:

1.1. Квазипиковые значения несимметричного напряжения радиопомех1 (дБ относительно на сетевых зажимах составных частей оборудования в полосе частот от 0,15 МГц до 100 МГц не превышают значений, приведенных на рисунке 1.

________________

1 Квазипиковые значения несимметричного напряжения радиопомех (U) в децибелах относительно 1 мкВ не превышают значений, определяемых по формулам, где f - частота в МГц:

U = 50- 19,14 lg (f / 0,15) в полосе частот свыше 0,15 до 0,5 МГц включительно;

U = 40 - 12,97 lg (f / 0,5) в полосе частот свыше 0,5 до 6 МГц включительно;

U = 26 в полосе частот свыше 6 до 30 включительно;

U = 34 в полосе частот свыше 30 до 100 включительно.

1.2. Средние значения несимметричного напряжения радиопомех (дБ относительно 1 кВ), измеряемые с использованием детектора средних значений в полосе частот от 30 до 100 МГц, не превышают значений, приведенных на рисунке 1.

Рисунок 1

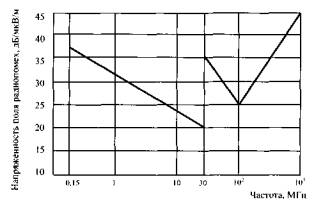

1.3. Квазипиковые значения напряженности поля радиопомех1 (дБ относительно 1 мкВ/м) от составных частей оборудования в полосе частот от 0,15 до 1000 МГц, измеренные на расстоянии 1 м и при установке измерительной антенны на уровне 1/2 от высоты испытуемого оборудования, не превышают значений, приведенных на рисунке 2.

_____________

1 Квазипиковые значения напряженности поля радиопомех (Е) в децибелах относительно 1 мкВ/м не превышают значений, определяемых по формулам, где f - частота в МГц:

Е = 37 - 7,39 lg (f/ 0,15) в полосе частот свыше 0,15 до 30 МГц включительно;

Е = 36 - 21 lg (f / 30) в полосе частот свыше 30 до 100 МГц включительно;

Е = 25 + 20 lg (f / 100) в полосе частот свыше 100 до 1000 МГц включительно.

Рисунок 2

2. После прекращения воздействия контактного электростатического разряда с испытательным напряжением 4 кВ или воздушного разряда (используется только в случаях, когда невозможно применить контактный разряд) с испытательным напряжением 8 кВ параметры оборудования соответствуют значениям, приведенным в пункте 2.1 приложения 1 к настоящим Правилам и в пункте 4.3 приложения 3 к настоящим Правилам.

3. После прекращения воздействия радиочастотного электромагнитного поля с напряженностью, равной 3 В/м, в полосе частот 80 - 1000 МГц при амплитудной модуляции с частотой 1000 Гц и глубиной модуляции 80% параметры оборудования соответствуют значениям, приведенным в пункте 2.1 приложения 1 к настоящим Правилам и в пункте 4.3 приложения 3 к настоящим Правилам.

Приложение 6

к Правилам применения систем радиорелейной связи.

Часть И. Правила применения цифровых радиорелейных

систем связи синхронной цифровой иерархии

ТРЕБОВАНИЯ
к параметрам устойчивости оборудования к воздействию климатических факторов

1. Параметры оборудования, устанавливаемого в помещении или контейнере, через два часа после включения соответствуют требованиям, приведенным в пунктах 2.1, 3, 4, 5, 6, 7 приложения 1 к настоящим Правилам и в пунктах 4.3, 4.6, 4.7, 4.8 приложения 3 к настоящим Правилам, при температуре окружающей среды в соответствии с таблицей 1.

Таблица 1

Диапазон температур

Вид и категория климатического исполнения

От + 5 °С до + 40 °С

Оборудование категории 1

(исполнение для помещений с искусственно регулируемыми климатическими условиями)

От + 5 °С до + 50 °С

Оборудование категории 2

(исполнение для контейнеров с искусственно регулируемыми климатическими условиями)

От - 5 °С до + 55 °С

Оборудование категории 3

(исполнение для кондиционируемых или частично кондиционируемых помещений или контейнеров)

2. Параметры оборудования, устанавливаемого вне помещения, через два часа после включения соответствуют требованиям, приведенным в пунктах 2.1, 3, 4, 5, 6, 7 приложения 1 к настоящим Правилам и в пунктах 4.3, 4.6, 4.7, 4.8 приложения 3 к настоящим Правилам, при температуре окружающей среды в соответствии с таблицей 2.

Таблица 2

Диапазон температур

Вид и категория климатического исполнения

От -60 °С до +50 °С

Оборудование категории А

(всеклиматическое исполнение, кроме районов с очень холодным климатом)

От - 50 °С до + 50 °С

Оборудование категории Б

(всеклиматическое исполнение, кроме районов с холодным и очень холодным климатом)

От - 40 °С до + 50 °С

Оборудование категории В

(исполнение для районов с умеренно-холодным климатом)

От - 33 °С до + 50 °С

Оборудование категории Г

(исполнение для районов с умеренным климатом)

От - 65 °С до + 35 °С

Оборудование категории Д

(исполнение для районов с очень холодным климатом)

От - 20 °С до + 55 °С

Оборудование категории Е

(исполнение для районов с тропическим климатом)

3. Оборудование включается при минимальной рабочей температуре окружающей среды для данной категории оборудования и через два часа параметры оборудования соответствуют требованиям, приведенным в пунктах 2.1, 3, 6, 7 приложения 1 к настоящим Правилам и пункте 4.3 приложения 3 к настоящим Правилам.

Приложение 7

к Правилам применения систем радиорелейной связи.

Часть II. Правила применения цифровых радиорелейных

систем связи синхронной цифровой иерархии

ТРЕБОВАНИЯ
к параметрам устойчивости оборудования к воздействию механических факторов

1. Оборудование не имеет механического резонанса, параметры оборудования соответствуют требованиям, приведенным в пунктах 2.1, 3, 6, 7 приложения 1 к настоящим Правилам и пункте 4.3 приложения 3 к настоящим Правилам, после воздействия синусоидальной вибрации на выключенное оборудование в течение 90 мин:

а) с амплитудой ускорения 2  в диапазоне частот 10-70 Гц для оборудования, устанавливаемого в помещении;

б) с амплитудой ускорения 4 g в диапазоне частот 1 - 80 Гц для оборудования, устанавливаемого вне помещения.

Приложение 8

к Правилам применения систем радиорелейной связи.

Часть И. Правила применения цифровых радиорелейных

систем связи синхронной цифровой иерархии

Справочно

Список используемых сокращений

1. OFDM - Orthogonal Frequency Division Multiplexing (ортогональное частотное мультиплексирование множества поднесущих).

2. BER - Bit Error Ratio (коэффициент ошибок по битам).

3. XPIC - Cross polar interference canceller (подавитель кроссполяризационных помех).

4. RBER - Residual Bit Error Ratio (остаточный коэффициент ошибок по битам).

5. HDB 3 - High Density Bipolar of order 3 code (биполярный код с высокой плотностью 3-го порядка).

6. CMI - Coded Mark Inversion (код с инверсией кодовых посылок).

7. EFS - Errored Free Second (секунда без ошибок).

8. ES - Errored Second (секунда с ошибками).

9. SES - Severely Errored Second (секунда со значительным количеством ошибок).

10. FEC - Forward Error Correction (прямая коррекция ошибок).




Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
