Руководящие материалы

по сертификации электроустановок зданий

Сборник 2

Разработчики: специалисты Главгосэнергонадзора России, Госстандарта России.

Руководящие материалы по сертификации электроустановок зданий. Сборник 2.

В сборник включены действующие на 1 января 1997 года Правила Системы сертификации электроустановок зданий, инструктивные и руководящие материалы, разработанные или согласованные Главгосэнергонадзором России, документы по системе аккредитации органов по сертификации, испытательных и измерительных лабораторий, общие требования к этим органам, материалы по оплате работ по сертификации продукции и услуг, заземляющие устройства и защитные проводники электроустановок зданий, требования к специальным электроустановкам зданий и др. документы.

Для специалистов органов по сертификации электроустановок зданий, испытательных и измерительных лабораторий, энергетиков и ответственных за электрохозяйство организаций и предприятий.

КОМИТЕТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПО СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И СЕРТИФИКАЦИИ (ГОССТАНДАРТ РОССИИ)

СИСТЕМА СЕРТИФИКАЦИИ ГОСТ Р

МИНИСТЕРСТВО ТОПЛИВА И ЭНЕРГЕТИКИ РОССИЙСКОЙ ФЕДЕРАЦИИ

ПРАВИЛА

Системы сертификации электроустановок зданий.

Основные положения Зарегистрированы

в Министерстве юстиции РФ

12 апреля 1996 г.

Регистрационный № 1063

Утверждены

Приказом Минтопэнерго РФ

от 26 декабря 1995 г. № 264

ПРАВИЛА СИСТЕМЫ СЕРТИФИКАЦИИ ЭЛЕКТРОУСТАНОВОК ЗДАНИЙ

ОСНОВНЫЕ ПОЛОЖЕНИЯ

Утверждены Приказом Минтопэнерго РФ от 26 декабря 1995 г. № 264.

1. ВВЕДЕНИЕ

1.1. Настоящие Правила системы сертификации электроустановок зданий (далее — Система) разработаны на основе и в развитие «Системы сертификации ГОСТ Р» и являются Системой сертификации однородной продукции по общности технических принципов устройств электроустановок зданий, общности требований, методов испытаний и области распространения нормативных документов.

1.2. Система сертификации электроустановок зданий входит в Систему сертификации ГОСТ Р и является ее составной частью. Система устанавливает:

 — перечень и элементный состав электроустановок зданий, подлежащих сертификации;

 — нормативные документы, на соответствие которым проводится сертификация, проверяемые требования и используемые методы испытаний;

 — порядок и правила проведения сертификации и форму сертификата соответствия;

 — структуру Системы и функции ее участников;

 — схемы сертификации;

 — порядок рассмотрения апелляций;

 — инспекционный контроль за соблюдением правил сертификации;

 — порядок взаимодействия с Госстандартом России, другими государственными органами управления.

1.3. Система функционально взаимодействует с «Системой сертификации электрооборудования на соответствие стандартам безопасности» (ССЭСБ), «Системой сертификации ГОСТ Р в строительстве» Минстроя России и с техническим комитетом по стандартизации ТК 337 «Электрооборудование жилых и общественных зданий».

2. ОПРЕДЕЛЕНИЯ

Используемые в Системе термины и их определения соответствуют принятым в «Правилах по проведению сертификации в Российской Федерации» (утверждены Госстандартом России 16.02.94), в «Системе сертификации ГОСТ Р в строительстве» (утверждены Минстроем России 27.10.94) и приведены ниже.

2.1. Сертификация — деятельность третьей стороны, независимой от изготовителя (продавца) и потребителя продукции, по подтверждению соответствия продукции установленным требованиям.

2.2. Система сертификации — совокупность участников сертификации, осуществляющих сертификацию по правилам, установленным в этой системе.

2.3. Система сертификации однородной продукции — система сертификации, относящаяся к определенной группе продукции, для которой применяются одни и те же конкретные стандарты и правила и та же самая процедура.

2.4. Центральный орган системы сертификации — орган, возглавляющий систему сертификации однородной продукции.

2.5. Орган по сертификации — орган, проводящий сертификацию соответствия определенной продукции.

Примечание. В случае выполнения одним юридическим лицом функций испытательной лаборатории и органа по сертификации можно использовать термин сертификационный центр или центр по сертификации.

2.6. Испытательная лаборатория (ИЛ) (испытательный центр) — лаборатория (центр), которая проводит испытания (отдельные виды испытаний) определенной продукции (далее испытательная лаборатория).

2.7. Сертификат соответствия — документ, выданный по правилам системы сертификации для подтверждения соответствия сертифицированной продукции установленным требованиям.

2.8. Аккредитация (испытательной лаборатории или органа по сертификации) — процедуры, посредством которой уполномоченный в соответствии с законодательными актами Российской Федерации орган официально признает возможность выполнения испытательной лабораторией или органом по сертификации конкретных работ в заявленной области.

2.9. Инспекционный контроль за соблюдением правил сертификации (за деятельностью аккредитованных органов по сертификации и испытательных лабораторий) — проверка, осуществляемая с целью установления, что деятельность органов по сертификация и испытательных лабораторий продолжает соответствовать правилом системы.

2.10. Заявитель — предприятие, организация, лицо, обратившееся с заявкой на проведение аккредитации или сертификации.

2.11. Эксперт (по сертификации, аккредитации) — лицо, аттестованное в установленном порядке на право проведения одного или нескольких видов работ в области сертификации.

2.12. Способ (форма, схема) сертификации — определенная совокупность действий, официально принимаемая (устанавливаемая) в качестве доказательства соответствия продукции заданным требованиям (далее схема сертификации).

2.13. Заказчик — юридическое или физическое лицо, уполномоченное осуществить реализацию проекта по строительству.

2.14. Исполнитель работ (подрядчик) — юридическое или физическое лицо, выполняющее строительно-монтажные работы и оказывающее другие услуги по договору подряда с заказчиком.

2.15. Пользователь объекта (эксплуатирующая организация) — юридическое или физическое лицо, осуществляющее на правах собственности или по поручению собственника эксплуатацию построенного объекта.

2.16. Электроустановка здания — любое сочетание взаимосвязанного электрооборудования в пределах данного пространства или помещения (по ГОСТ 50571.1-93).

3. ЦЕЛИ И ПРИНЦИПЫ

3.1. Сертификация электроустановок зданий в Системе направлена на создание условий для обеспечения соответствия вводимых в эксплуатацию электроустановок зданий требованиям действующей нормативно-технической документации по безопасности и условиям обеспечения их удовлетворительной работы при эксплуатации.

3.2. Сертификация электроустановок зданий является обязательной в соответствии с Законом Российской Федерации «О защите прав потребителей» и «Основами законодательства Российской Федерации об охране труда».

3.3. В системе сертифицируются электроустановки зданий, законченных строительством объектов нового строительства, реконструкции и капитального ремонта.

3.4. В работе по сертификации участвуют предприятия, учреждения и организации, независимо от форм собственности, признающие и выполняющие правила Системы.

3.5. Номенклатуру электроустановок зданий, подлежащих обязательной сертификации, определяют Госстандарт России по предложениям Минтопэнерго РФ.

3.6. Аккредитацию органов по сертификации и испытательных лабораторий в Системе осуществляет Госстандарт России с участием представителей Минтопэнерго РФ.

4. СТРУКТУРА И СОСТАВ УЧАСТНИКОВ СИСТЕМЫ

4.1, Организационную структуру Системы составляют следующие участники Системы:

 — Национальный орган по сертификации (Госстандарт России);

 — Центральный орган Системы сертификации (Минтопэнерго РФ);

— органы по сертификации;

— испытательные лаборатории;

— заявители — заказчик или исполнитель работ.

4.2. Управление Системой осуществляет Центральный орган Системы сертификации.

Функцию Центрального органа по сертификации в Системе выполняет Минтопэнерго РФ.

Функции органов по сертификации в Системе могут выполнять аккредитованные в установленном порядке республиканские, краевые и областные органы государственного энергетического надзора или объединения и организации любых форм собственности, отвечающие требованиям пп. 1.2 и 1.3 документа «Требования к органу по сертификации продукции и порядок его аккредитации» (утв. Постановлением Госстандарта России от 21 сентября 1994 г. № 16).

4.3. Органы по сертификации и испытательные лаборатории должны быть аккредитованы в установленном порядке и занесены в Государственный Реестр Системы сертификации ГОСТ Р.

Аккредитация органов по сертификации и испытательных лабораторий проводится в соответствии с требованиями государственных стандартов ГОСТ Р 51000.

4.4. Структура Системы приведена а приложении 1.

5. ФУНКЦИИ, ПРАВА И ОБЯЗАННОСТИ УЧАСТНИКОВ СИСТЕМЫ

Функции, права и обязанности участников Системы приведены в приложении 2.

6. ПЕРЕЧЕНЬ ЭЛЕКТРОУСТАНОВОК ЗДАНИЙ, СЕРТИФИЦИРУЕМЫХ В СИСТЕМЕ

6.1. Минтопэнерго РФ, исходя из необходимости обеспечения безопасности объектов жилищно-гражданского назначения, определяет «Перечень зданий, сооружений и предприятий, электроустановки которых подлежат обязательной сертификации»*, и согласовывает его с Госстандартом России. Утверждение Перечня осуществляет Госстандарт России.

* Перечень приведен в приложении 3.

6.2. В Системе для целей сертификация электроустановок зданий устанавливается следующий элементный состав электроустановок:

— щитовые помещения;

— распределительные устройства напряжением до 1 кВ;

— устройства автоматического включения резервного питания;

— вторичные цепи;

— измерительные трансформаторы;

— безопасные разделяющие трансформаторы;

— аппараты защиты и управления (защита сетей до 1 кВ);

— питающие линии и электропроводки (питающие, распреде­лительные и групповые сети);

— кабельные линии внутри зданий;

— внутреннее освещение (осветительная арматура, электроуста­новочные изделия);

 — наружные установки (рекламное освещение, иллюминация, подсвечи­вающие устройства, огня габаритного ограждения) ;

 — заземляющие устройства и устройства уравнивания потенциалов;

— система молниезащиты зданий.

6.3. В Системе устанавливаются следующие границы электроустановок для проведения сертификации:

а) со стороны источника питания:

— вводное устройство (ВУ), включая ввод питающих линий в здание (для кабельных линий — с вводных зажимов; для ВЛ — с изоляторов на опоре);

б) со стороны потребителей:

 — внутриквартирная электрическая сеть с электроустановочными изделиями (для жилых зданий);

 — шкафы, щиты, щитки для подключения силового оборудования и электротехнических устройств и установок, поднадзорных Госгортехнадзору РФ, Госпожнадзору РФ и другим надзорным органам.

6.4. При сертификации к электроустановкам зданий не относят установки связи (радио, телефон), сети телевещания, пожарной и охранной сигнализации, лифты, тепловые пункты, трансформаторные подстанции.

7. НОРМАТИВНЫЕ ДОКУМЕНТЫ

Перечень нормативных документов, применяемых в Правилах системы сертификации электроустановок зданий, приведен в приложении 4.

7.1. В Системе основным нормативным документом, на соответствие требованиям которого проводится сертификация электроустановок зданий, приняты «Правила устройства электроустановок» (ПУЭ). Требования ПУЭ должны учитывать требования действующих государственных стандартов.

7.2. Комплекс государственных стандартов ГОСТ Р 50571 на электроустановки зданий, в основу которых положены международные стандарты МЭК 364 «Электроустановки зданий», не входит в область признания Системы и применяется в Системе посредством внедрения в ПУЭ требований стандартов по мере их утверждения.

7.3. В целях обеспечения полноты учета требований ПУЭ при проведении испытаний электроустановок в привязке к основным элементам электроустановок и учета требований государственных стандартов, дополняющих требования ПУЭ, в Системе разрабатывается и утверждается Главгосэнергонадзором России «Перечень технических требований для обеспечения безопасности и нормальной работы электроустановок зданий». Периодичность проверки полноты перечня требований — 1 раз в два года.

«Перечень технических требований для обеспечения безопасности и нормальной работы электроустановок зданий» является основой для разработки объема и программы испытаний электроустановок и протоколов испытаний.

Перечень технических требований приведен приложении 5.

8. ПРАВИЛА ПРОВЕДЕНИЯ РАБОТ В ОБЛАСТИ СЕРТИФИКАЦИИ

8.1. В Системе в качестве органов по сертификации и испытательных лабораторий могут быть аккредитованы зарегистрированные некоммерческие (бесприбыльные) объединения (союзы) и организации любых форм собственности: частные, государственные, муниципальные и др., обладающие необходимой компетенцией в области электротехники и независимые настолько, чтобы исключалась возможность коммерческого, административного или какого-либо другого влияния исполнителя работ или заказчика на результаты сертификации.

8.2. Аккредитация органов по сертификации и испытательных лабораторий осуществляется на основании результатов их аттестации комиссиями, состав которых определяется Госстандартом России. В состав комиссий по аккредитации рекомендуется включать представителей органов энергонадзора, проектных организаций, профильных научно-исследовательских институтов.

Наличие в составе комиссии экспертов Системы сертификации ГОСТ Р является обязательным.

Результаты аккредитации оформляют аттестатом аккредитации.

Примечание. Заявки на аккредитацию органов по сертификации и испытательных лабораторий представляются в Госстандарт России и в Минтопэнерго РФ.

8.3. Сертификация электроустановок зданий в Системе проводится по схеме 1 или 8, приведенной в документе «Правила системы сертификации электроустановок зданий. Порядок проведения сертификации» (приложение 1).

8.4. Органы по сертификации при проведении работ по сертификации электроустановок по согласованно с органами энергонадзора могут уточнять элементный состав электроустановок, приведенный в п. 6.2 настоящего документа, в пределах границ сертифицируемой электроустановки, исходя из представленной проектной документации и с учетом применения при строительстве типовых проектов электрической части зданий.

8.5. Сертификация электроустановок встроенных, встроенно-пристроенных и пристроенных помещений проводится отдельно. В этом случае элементный состав я границы электроустановки для проведения сертификации определяются органом по сертификации по согласованию с органами энергонадзора.

8.6. Сертификация наружных электроустановок зданий проводится при сертификации электроустановки здания, если проектной документацией и договором подряда (контрактом) предусмотрено устройство наружных установок.

При подключении наружных установок зданий к действующей электроустановке здания сертификация их проводится в порядке, установленном в документе «Правила системы сертификации электроустановок зданий. Порядок проведения сертификации».

8.7. На электроустановки зданий, для которых по результатам сертификации подтверждено их соответствие техническим требованиям для обеспечения безопасности и нормальной работы электроустановок зданий, выдаются сертификат соответствия.

8.8. Инспекционный контроль за деятельностью органов по сертификации и испытательных лабораторий организует Госстандарт России и проводит Минтопэнерго РФ в порядке, установленном в документе «Порядок проведения Госстандартом России государственного контроля и надзора за соблюдением обязательных требований государственных стандартов, правил обязательной сертификации и за сертифицированной продукцией (работами, услугами)», утвержденном приказом Госстандарта России от 30.12.93 № 239.

8.9. При возникновении спорных вопросов в деятельности участников сертификации заинтересованная сторона может подать апелляцию в орган по сертификации, центральный орган Системы сертификации и в Госстандарт России.

Для рассмотрения апелляций указанные органы создают комиссию с участием заинтересованных сторон и с привлечением специалистов проектных организаций, органов энергонадзора и эксплуатирующих организаций. По результатам работы комиссии соответствующие органы принимают решение по апелляции.

В случае, если заинтересованная сторона не согласна с решением по апелляции, окончательное решение принимает Госстандарт России.

9. ПОРЯДОК ВЗАИМОДЕЙСТВИЯ СИСТЕМЫ ПО ВОПРОСАМ СЕРТИФИКАЦИИ

9.1. По вопросам сертификации Система взаимодействует:

с Госстандартом России — на основе «Соглашения о взаимодействии между Госстандартом России и Главгосэнергонадзором России в области сертификации электроустановок, подконтрольных Главгосэнергонадзору России»;

с Системой сертификации электрооборудования на соответствие стандартам безопасности — на основе соглашения между центральными органами по сертификации в части обмена информацией об эксплуатации сертифицированного электрооборудования, электроустановочных изделий и кабельной продукции в составе электроустановок;

с Системой сертификации ГОСТ Р в строительстве Минстроя России — на основе «Решения о реализации мероприятий по обеспечению международных норм электробезопасности в электроустановках жилых и общественных зданий», утвержденного Минстроем России, Госстандартом России и Минтопэнерго России;

с Техническим комитетом по стандартизации ТК 337 «Электрооборудование жилых и общественных зданий» — на основе соглашения по вопросам формирования и актуализации фонда государственных стандартов по вопросам электробезопасности и электроустановок зданий.

Приложение 1

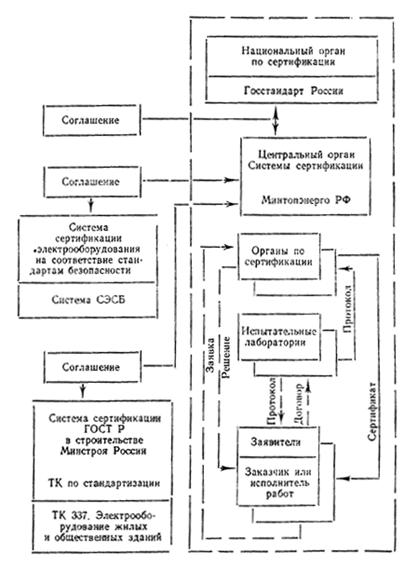

СТРУКТУРА СИСТЕМЫ

сертификации электроустановок зданий

СХЕМА

взаимодействия между участниками сертификации

Приложение 2

ФУНКЦИИ, ПРАВА И ОБЯЗАННОСТИ УЧАСТНИКОВ СИСТЕМЫ

1. Госстандарт России выполняет функции в соответствии с документом «Правила по проведению сертификации в Российской Федераций».

2. Минтопэнерго РФ выполняет функции Центрального органа Системы сертификации:

2.1. Организует работы по формированию Системы и осуществляет руководство ею, координирует деятельность органов по сертификации и испытательных лабораторий, входящих в Систему.

2.2. Разрабатывает предложения по перечню зданий, сооружений и предприятий, электроустановки которых подлежат обязательной сертификации в Системе, и представляет их на утверждение в Госстандарт России.

2.3. Разрабатывает перечень нормативных документов, на соответствие которым проводится сертификация электроустановок в Системе, и перечень технических требований по безопасности.

2.4. Принимает участие в аккредитации Госстандартом России органов по сертификации и испытательных лабораторий.

2.5. Ведет Государственный Реестр объектов сертификации и представляет в Госстандарт России информацию о них в установленном им порядке.

2.6. Рассматривает апелляции по вопросам сертификации электроустановок зданий.

2.7. Представляет на государственную регистрацию а Госстандарт России Систему сертификации.

2.8. Принимает участие в разработке государственных стандартов на электроустановки зданий и в их развитие организует разработку, утверждает и издает нормативную документацию в виде правил устройства электроустановок, правил эксплуатации электроустановок потребителей и правил техники безопасности при их эксплуатации.

2.9. Организует взаимодействие Системы с Госстандартом России, с Системой сертификации электрооборудования на соответствие стандартам безопасности (ССЭСБ), с системой сертификации ГОСТ Р в строительстве Минстроя России и с ТК 337 по стандартизации «Электрооборудование жилых и общественных зданий».

2.10. Осуществляет информацию участников Системы сертификации, а та«же всех других заинтересованных предприятий, организаций и отдельных лиц о правилах и результатах аккредитации и сертификации.

2.11. Во взаимодействии с Госстандартом России организует обучение экспертов по сертификации электроустановок зданий.

2.12. Участвует в работах по актуализации и совершенствованию фонда нормативных документов, на соответствие которым проводится сертификация в Системе.

2.13. Рассматривает апелляции по поводу действий органов по сертификации и испытательных лабораторий, участвующих в Системе.

2.14. Ведет учет органов по сертификации и испытательных лабораторий, входящих в Систему, обеспечивает участников Системы информацией о них, а также о правилах системы.

2.15. Взаимодействует с Системой СЭСБ и ТК 337 по стандартизации.

2.16. Утверждает программы испытаний электроустановок, типовые и рабочие методики испытаний и визуального осмотра электроустановок на основе нормативных документов Системы.

3. Орган по сертификации:

3.1. Принимает и рассматривает заявки на сертификацию электроустановок зданий, а также апелляции по вопросам, связанным с деятельностью испытательных лабораторий, экспертов и заявителей по сертификации, аккредитаций, применения знаков соответствия, выдачи и отмены действия сертификатов и аттестатной аккредитации, подготавливает по ним решения.

Представляет заявителю перечень аккредитованных ИЛ.

3.2. Ведет реестр сертифицированных электроустановок, информирует Центральный орган по сертификации о результатах сертификации.

3.3. Формирует и актуализирует фонды нормативных документов, распространяющихся на сертифицированную продукцию.

3.4. Выдает или отказывает в выдаче Сертификатов соответствия.

4. Испытательная лаборатория:

4.1. Рассматривает полученную от электромонтажной организации техническую и проектную документацию.

4.2. Проводит визуальный осмотр и сертификационные испытания электроустановок.

4.3. Проводит анализ результатов сертификационных испытаний, оформляет и направляет в Орган по сертификации официальный протокол по результатам испытаний.

4.4. Взаимодействует с другими ИЛ в Системе и в Системе СЭСБ.

4.5. Формирует и ведет фонд нормативных документов (НД), применяемых при сертификации.

4.6. Формирует предложения по методическому обеспечению и техническому оснащению ИЛ.

5. Заявитель (заказчик или исполнитель работ):

5.1. Направляет заявку на проведение сертификации, в соответствии с правилами Системы и порядком сертификации представляет к сертификации смонтированную электроустановку, проектную и исполнительную документацию и сведения о наличии сертификатов на электрооборудование, электроустановочные изделия и кабельную продукцию.

5.2. Обеспечивает соответствие смонтированных электроустановок требованиям нормативных документов Системы и проектной документации.

5.3. Указывает в исполнительной документации сведения о сертификации электроустановки.

5.4. Обеспечивает беспрепятственное выполнение своих полномочий должностными лицами органов по сертификации и испытательных лабораторий.

5.5. Оплачивает расходы по проведению сертификации электроустановок.

Приложение 3

ПЕРЕЧЕНЬ

зданий, сооружений и предприятий, электроустановки которых подлежат обязательной сертификации

ПЕРВАЯ ОЧЕРЕДЬ (вводится с даты утверждения Системы):

1. Жилые дома (здания) всей этажности.

2. Специализированные дома: общежития, гостиницы-приюты, дома маневренного фонда, специальные дома для одиноких престарелых, дома-интернаты для инвалидов и ветеранов и т. п., квартиры, служебные, жилые помещения.

3. Учреждения образования, воспитания и подготовки кадров (школы, школы-интернаты, колледжи, лицеи, техникумы, .вузы, детские сады м ясли, детские оздоровительные лагеря и другие).

ВТОРАЯ ОЧЕРЕДЬ:

1. Гостиницы, дома отдыха, пансионаты и турбазы.

2. Лечебно-профилактические учреждения (поликлиники, клиники, медсанчасти, амбулатории, больницы, госпитали, родильные дома, травмпункты, санатории, профилактории и другие).

3. Предприятия общественного питания (рестораны, кафе, столовые, буфеты, бары, молокораздаточные пункты и другие) .

4, Предприятия бытового обслуживания (бани, сауны, прачечные, КБО, химчистки, парикмахерские, фотоателье, мастерские по ремонту, пошиву, общественные туалеты и другие).

5. Предприятия торговли (универсамы, универмаги, торговые центры, магазины, торговые киоски, крытые рынки и другие).

ТРЕТЬЯ ОЧЕРЕДЬ:

1. Учреждения финансирования, кредитования и страхования (банки, обменные пункты, казино, страховые компании и агентства, таможенные и налоговые службы и другие).

2. Учреждения управления (административные учреждения, общественные организации, союзы, партии).

3. Культурно-досуговые и спортивные учреждения (театры, кинотеатры, дворцы, клубы и дома культуры, стадионы, бассейны и другие).

4. Учреждения искусства (музеи, галереи и выставочные залы, библиотеки и другие).

5. Здания для транспорта (вокзалы всех видов транспорта (кроме метро), транспортные агентства).

6. Учреждения непроизводственных сфер деятельности (проектные, конструкторские и научные организации, архивы, гаражи личного транспорта и другие).

Перечень разработан в соответствии с Законом РФ «Об основах федеральной жилищной политики», СНиП 2.08.01-89 и СНиП 2.08.02-89.

Приложение 4

ПЕРЕЧЕНЬ

нормативных документов, применяемых

в Системе сертификации электроустановок зданий

1. ГОСТ Р 50571.1-93 (МЭК 364-1-72, МЭК 364.2-70) Электроустановки зданий. Основные положения.

2. ГОСТ Р 50571.2-94 (МЭК 364-3-93) Электроустановки зданий. Часть 3. Основные характеристики.

3. ГОСТ Р 50571.3-94 (МЭК 364-4-41-92) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от поражения электрическим током.

4. ГОСТ Р 50571.4-94 (МЭК 364-4-42) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от тепловых воздействий.

5. ГОСТ Р 50571.5-94 (МЭК 364-4-43) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от сверхтока.

6. ГОСТ Р 50571.6-94 (МЭК 364-4-45) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Защита от понижения напряжения.

7. ГОСТ Р 50571.7-94 (МЭК 364-4-46) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Отделение, отключение, управление.

8. ГОСТ Р 50571.8-94 (МЭК 364-4-47-81) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Общие требования по применению мер защиты для обеспечения безопасности. Требования по применению мер защиты от поражения электрическим током.

9. ГОСТ Р 50571.9-94 (МЭК 364-4-473-77) Электроустановки зданий. Часть 4. Требования по обеспечению безопасности. Применение мер защиты от сверхтока.

10. ГОСТ 12.1.038-83 ССБТ. Электробезопасность. Предельно допустимые уровни напряжении прикосновения и токов.

11. Правила устройства электроустановок (Минэнерго СССР — 6-е издание, перераб. и доп. — М. Энергоатомиздат, 1985).

12. Правила эксплуатации электроустановок потребителей (Госэнергонадзор Минтопэнерго РФ — 5-е изд., перераб. и доп. — М. Энертоатомиздат, 1992).

13. СНиП 3.05.06-85 Электротехнические устройства (Госстрой СССР — М. ЦИТП Госстроя СССР, 1988).

14. СНиП 2.08.01-89 Жилые здания (Госстрой СССР — М. ЦИТП Госстроя СССР, 1989).

15. СНиП 2.08.02-89 Общественные здания и сооружения (ЦИТП Госстроя СССР, 1989).

16. ВСН 59-88 Электрооборудование жилых и общественных зданий. Нормы проектирования.

17. РД 34.21.122-87 Инструкция по устройству молниезащиты зданий и сооружений.

Приложение 5

УТВЕРЖДЕНО

Зам. начальника

Главгосэнергонадзора России

ПЕРЕЧЕНЬ ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ

для обеспечения безопасности и нормальной работы

электроустановок зданий







Методы

контроля

№№

п/п

Наименование составных элементов электроустановок зданий

Обозначение НД и перечень пунктов, устанавливающих требования и значения проверяемых характеристик

визу­альный осмотр; провер­ка соот­ветст­вия элек­троус­танов­ки про­ектной доку­мента­ции

прове­дение испы­таний

1

2

3

4

5

1

Щитовые помеще­ния ПУЭ

ПУЭ: 7.1.23 — 7.1.25, 1.1.33 — 1.1.36

+

2

Распределитель­ные устройства напряжением до 1 кВ

— вводные и вводно-распреде­лительные устрой­ства (ВУ, ВРУ);

— главные и вто­ричные распреде­лительные щиты,

— групповые, этажные, квартир­ные щитки;

ПУЭ: 4.1.3, 4.1.4, 4.1.6, 4.1.7, 4.1.11, 4.1.12 — 4.1.14, 4.1.21 ‑ 4.1.23 7.1.17 — 7.1.19, 7.1.21, 7.1.22, 7.1.26, 7.1.51 7.1.53

+





— щиты и щитки для питания рек­ламного освеще­ния, витрин, фаса­дов, наружного освещения и ил­люминации, про­тивопожарных устройств, систем диспетчеризации, световых указате­лей, огней свето­вого ограждения, звуковой и другой сигнализации, си­ловых установок

ПУЭ п. 1.8.34 (п. 1)



+

3

Устройства авто­матического включения резерв­ного питания

ПУЭ: 3.3.32

+

+

4

Вторичные цепи

ПУЭ: 3.4.4, 3.4.5 (пп. 1.4), 3.4.7. 3.4.9, 3.4.10, 3.4.12, 3.4.13, 3.4.14, 3.4.16

+

-

5

Измерительные трансформаторы

ПУЭ: 1.5.16, 1.5.18, 1.5.23, 1.5.36, 1.5.37

+

6

Приборы учета электроэнергии

ПУЭ: 1.5.15, 1.5.27, 1.5.29 — 1.5.31, 1.5.33, 1.5.35 — 1.5.38, 7.1.47, 7.1.51

+

7

Аппараты защиты (защита электри­ческих сетей до 1 кВ)

ПУЭ: 3.1.5 — 3.1.8, 7.1.18, 7.1.19, 7.1.21

+







ПУЭ: 1.8.34 пп. 1, 3

+

8

Электропроводки (питающие рас­пределительные и групповые сети)

ПУЭ: 2.1.14 — 2.1.17, 2.1.21 ‑ 2.1.24, 2.1.26, 2.1.28 ‑ 2.1.30, 2.1.35, 2.1.37 — 2.1.40, 2.1.42 — 2.1.45, 2.1.47, 2.1.49, 2.1.50, 2.1.52, 2.1.54 — 2.1.61, 2.1.63, 2.1.64 2.1.66 ‑ 2.1.68, 2.1.69 ‑ 2.1.79, 7.1.21, 7.1.28 — 7.1.32

7.1.33 — в новой редакции

7.1.60 — в новой редакции

+





ПУЭ: 1.8.34 п. 1

+

9

Кабельные линии внутри зданий

ПУЭ: 2.3.15, 2.3.16, 2.3.18, 2.3.20, 2.3.21, 2.3.23, 2.3.33, 2.3.40, 2.3.42, 2.3.48, 2.3.52, 2.3.65, 2.3.71, 2.3.72, 2.3.75, 2.3.109, 23.110, 2.3.120, 2.3.123, 2.3.124, 2.3.134, 2.3.135, 7.1.29

+





ПУЭ: 1.8.37

пп. 1, 2, 7, 13



+

10

Рекламное освеще­ние

ПУЭ: 6.4.1 — 6.4.12

+



11

Внутреннее осве­щение:

— осветительная арматура и па­троны;

— электроустано­вочные изделия

ПУЭ: 6.1.4, 6.1.8, 6.1.9, 6.1.12, 6.1.18, 6.1.20, 6.1.23, 6.1.24, 6.2.2. — 6.2.9, 6.5.4 ‑ 6.5.9, 6.5.11, 6.5.12, 6.5.14, 6.5.16, 6.5.17, 6.5.19 — 6.5.21, 6.5.23, 6.5.27, 6.5.28, 7.1.34 — 7.1.41, 7.1.56 — 7.1.57

+





ПУЭ: 6.5.10



+

12

Заземляющие уст­ройства

ПУЭ: 1.7.33, 1.7.35, 1.7.38, 1.7.39, 1.7.42, 1.7.44, 1.7.46, 1.7.47, 1.7.61 — 1.7.64, 1.7.71 — 1.7.76, 1.7.78, 1.7.79, 1.7.80 — 1.7.88, 1.7.90 — 1.7.98, 1.7.55,

7.1.60 — в новой редакции

+





ПУЭ: 1.8.36



+

13

Система молние­защиты

РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений»

+

14

Электроустановка здания



Проверка марки­ровки элементов электро­устано­вок, бук­венно-цифровых и цвето­вых мар­кировок токове­дущих провод­ников, нулевых рабочих и защитных провод­ников выводов аппаратов






Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
