Министерство жилищно-коммунального хозяйства РСФСР

Ленинградский научно-исследовательский институт
ордена Трудового Красного Знамени
Академии коммунального хозяйства им К.Д. Памфилова

ТЕХНОЛОГИЧЕСКИЕ УКАЗАНИЯ И КАРТЫ
НА ПРОИЗВОДСТВО РЕМОНТА СТЫКОВ СТЕН
И КРОВЕЛЬНЫХ ПОКРЫТИЙ С ПРИМЕНЕНИЕМ НОВЫХ
ГЕРМЕТИЗИРУЮЩИХ МАТЕРИАЛОВ

Ленинград 1976

Утверждены приказом МЖКХ РСФСР
№ 173 от 21 апреля 1975 г.

ТЕХНОЛОГИЧЕСКИЕ УКАЗАНИЯ И КАРТЫ
НА ПРОИЗВОДСТВО РЕМОНТА СТЫКОВ СТЕН И
КРОВЕЛЬНЫХ ПОКРЫТИЙ С ПРИМЕНЕНИЕМ НОВЫХ
ГЕРМЕТИЗИРУЮЩИХ МАТЕРИАЛОВ

Ленинград 1976

Технологические указания и карты содержат требования к выполнению работ по ремонту /восстановлению герметичности/ закрытых стыков стеновых панелей и фальцевых соединений металлических кровельных покрытий жилых зданий и предназначены для организаций, занимающихся проектированием, выполнением или контролированием работ по ремонту стыков и фальцевых соединений.

Технологические указания и карты разработаны Ленинградским научно-исследовательским институтом ордена Трудового Красного Знамени Академии коммунального хозяйства им К.Д. Памфилова.

Все замечания и пожелания просим направлять по адресу:

193019, Ленинград, С-19, Хрустальная ул., 18, ЛНИИ АКХ

Содержание

ВВЕДЕНИЕ

ЧАСТЬ ПЕРВАЯ

ТЕХНОЛОГИЧЕСКИЕ УКАЗАНИЯ НА ПРОИЗВОДСТВО РАБОТ ПО РЕМОНТУ СТЫКОВ СТЕН И КРОВЕЛЬНЫХ ПОКРЫТИЙ ЖИЛЫХ ЗДАНИЙ С ПРИМЕНЕНИЕМ ОДНОКОМПОНЕНТНЫХ САМОТВЕРДЕЮЩИХ ГЕРМЕТИКОВ

1. ОБШИЕ ПОЛОЖЕНИЯ

2 .ХАРАКТЕРИСТИКА ГЕРМЕТИЗИРУЮНШХ МАТЕРИАЛОВ

3. ТЕХНОЛОГИЯ РЕМОНТА СТЫКОВ СТЕНОВЫХ ПАНЕЛЕЙ И ФАЛЬЦЕВЫХ СОЕДИНЕНИЙ МЕТАЛЛИЧЕСКИХ КРОВЕЛЬ

4. КОНТРОЛЬ КАЧЕСТВА

5. ТЕХНИКА БЕЗОПАСНОСТИ

ЧАСТЬ ВТОРАЯ

ТЕХНОЛОГИЧЕСКАЯ КАРТА

НА ПРОИЗВОДСТВО РАБОТ ПО РЕМОНТУ СТЫКОВ НАРУЖНЫХ СТЕНОВЫХ ПАНЕЛЕЙ ПОЛНОСБОРНЫХ ЗДАНИЙ С ПРИМЕНЕНИЕМ ОДНОКОМПОНЕНТНЫХ САМОТВЕРДЕЮЩИХ ГЕРМЕТИКОВ.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

2. ТЕХНОЛОГИЯ РЕМОНТНОГО ПРОЦЕССА

3. ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ СТЫКОВ

ЧАСТЬ ТРЕТЬЯ

ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ПРОИЗВОДСТВО РАБОТ ПО РЕМОНТУ ФАЛЬЦЕВЫХ СОЕДИНЕНИЙ МЕТАЛЛИЧЕСКИХ КРОВЕЛЬНЫХ ПОКРЫТИЙ ЖИЛЫХ ЗДАНИЙ С ПРИМЕНЕНИЕМ ОДНОКОМПОНЕНТНЫХ САМОТВЕРДЕЮШИХ ГЕРМЕТИКОВ

1.ОБЛАСТЬ ПРИМЕНЕНИЯ

2. ТЕХНОЛОГИЯ РЕМОНТНОГО ПРOЦECCA

3. ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ ФАЛЬЦЕВЫХ СОЕДИНЕНИЙ

ВВЕДЕНИЕ

Повышение качества ремонта стыков стеновых панелей и фальцевых соединений металлических кровельных покрытий связано с использованием современных герметизирующих материалов. В последние годы ассортимент отечественных герметиков увеличился в результате разработки новых однокомпонентных самотвердеющих мастик - тиоколовой и кремнийорганической.

Эти материалы, обладая высокими физико-механическими показателями и широким температурным диапазоном, применения позволяют обеспечить длительную эксплуатационную долговечность загерметизированных стыков. Вместе с тем эффективное применение новых самотвердеющих мастик невозможно без наличия соответствующей технологии, учитывающей особенности применения этих материалов в специфических условиях ремонтируемых стыков.

В результате выполненных в 1973 - 1974 гг. исследований ЛНИИ АКХ была разработана технология применения однокомпонентной кремнийорганической мастики «Эластосил 11-06» и однокомпонентной тиоколовой мастики УТО-42 при ремонте стыков стеновых панелей и фальцевых соединений металлических кровельных покрытий.

На основании проведенных исследований были составлены "Технологические указания и карты" на производство ремонта стыков стен и кровельных покрытий с применением однокомпонентных герметизирующих материалов, указанных марок.

Опыт, накапливаемый в результате широкого внедрения разработанных рекомендаций, позволит в дальнейшем уточнить и расширить "Технологические указания и карты".

ЧАСТЬ ПЕРВАЯ

ТЕХНОЛОГИЧЕСКИЕ УКАЗАНИЯ
НА ПРОИЗВОДСТВО РАБОТ ПО РЕМОНТУ СТЫКОВСТЕН И КРОВЕЛЬНЫХ ПОКРЫТИЙ ЖИЛЫХ ЗДАНИЙ С ПРИМЕНЕНИЕМ ОДНОКОМПОНЕНТНЫХ САМОТВЕРДЕЮЩИХ ГЕРМЕТИКОВ

1. ОБШИЕ ПОЛОЖЕНИЯ

1.1. Технологические указания распространяются на производство работ по ремонту стыков и фальцевых соединений с использованием однокомпонентных самотвердеющих мастик - кремнийорганической "Эластосил 11-06" и тиоколовой УТО-42.

1.2. Свойства используемых герметизирующих мастик должны отвечать требованиям технических условий на эти материалы.

1.3. Герметизацию ремонтируемых стыков должны выполнять специально обученные рабочие, имеющие удостоверение на право производства этих работ.

1.4. Перед герметизацией стыков необходимо:

- отремонтировать наружные и боковые поверхности стеновых панелей;

- просушить промокающие стыки и участки стен или потолков со стороны жилых квартир;

- отеплить промерзающие стыки.

1.5. Работы по герметизации стыков ведутся по всему дому в целом, а не в отдельных участках - предполагаемых местах протечек, промерзаний или продуваний.

1.6. Работы по герметизации фальцевых соединений металлических кровель ведутся в местах протечек, разрушений суриковой замазки или герметика, трещин и др.

1.7. Работы по ремонту стыков ведутся с люлек вышек /смонтированных на автомобилях или шарнирно-рычажных/.

1.8. Технологические указания составлены с учетом:

"Указаний по герметизации стыков при монтаже строительных конструкций" - СН-420-71;

"Рекомендаций по герметизации стыков, оконных и балконных проемов стеклозолом и эластосилом при ремонте полносборных здании", разработанных институтом МосжилНИИпроект; /МосжилНИИпроект, 1973/.

"Технологических карт по герметизации стыков стеновых панелей", разработанных ЛНИИ АКХ; Л. , 1974 г.

"Методических указаний по инструментальному обследованию крупнопанельных зданий при приемке в эксплуатацию", разработанных АКХ и ЛНИИ АКХ. / ОНТИ АКХ, М., 1971/.

2 .ХАРАКТЕРИСТИКА ГЕРМЕТИЗИРУЮНШХ МАТЕРИАЛОВ

2.1. Герметик "Эластосил 11-06" представляет собой однокомпонентную кремнийорганическую композицию /ТУ6-0,2-7-75-73/; изготовляется на Данковском химическим заводе.

2.2. Герметик УТО-42 представляет собой однокомпонентную композицию на основе жидкого тиокола /ТУ38106496-72/; изготовляется на Пермском заводе имени Кирова.

2.3. Переход обеих герметиков в резиноподобное эластичное состояние, происходит при контакте с влагой окружающего воздуха как при положительной, так и при отрицательной температуре. Скорость вулканизации при отрицательной температуре наружного воздуха резко замедляется.

2.4. Физико-механические и адгезионные показатели завулканизовавшихся герметиков "Эластосил 11-06" и УТО-42, определенные при скорости растяжения 50 мм/ми., приведены в табл.1.

Таблица 1

Марка герметика

Наименование показателей, их численная величина

Цвет

предел прочности при разрыве, кгс/ см2

Относительное удлинение при разрыве % %

Остаточное удлинение при разрыве % %

Адгезия к бетону при отрыве кгс/см2

Адгезия к кровельной или оцинкованной стали при сдвиге кгс/см2

«Элостосил 11-06»

серый

не менее 20

не менее 400

не менее 8

не менее 8*

не менее 25

УТО-42

белый

не менее 8

не менее 300

не менее 8

не менее 10

не менее 15

* с применением подслоя ГКЖ-8М

2.5. Герметик "Эластосил 11-06" может наноситься на бетонную /цементно-песчаную/ или стальную /кровельную или оцинкованную/ поверхность при температуре наружного воздуха до -40° С; его эксплуатационные свойства сохраняются в диапазоне температур от -60° С до +200° С. Наилучший режим отверждения обеспечивается при относительной влажности воздуха 60±10%.

2.6. Герметик УТО-42 может наносится на бетонную /цементно-песчаную/ или стальную /кровельную или оцинкованную/ поверхность при температуре наружного воздуха до -10° С; его эксплуатационные свойства сохраняются в диапазоне температур от -40° С до +70° С. Наилучший режим отверждения обеспечивается при относительной влажности воздуха 90-100%.

2.7. Данные о жизнеспособности герметиков "Эластосил 11-06" и УТО-42 приведены в табл.2.

Таблица 2

Жизнеспособность самотвердеющих герметиков при разной температуре / t / и относительной влажности / φ / наружного воздуха /по данным ЛНИИ АКХ/

Марка герметика

=18÷20°С =90÷100%

=18÷20°С =40÷50%

=40÷50°С =40÷50%

=от0° С до -10°С = 60÷70%

= от -10° С до -20°С = 60÷70%

=от -20°С до -30°С = 60÷70%

=от -30°С до -40°С = 60÷70%

Эластосил 11-06

0,3 час

0,4 час

0,2 час

1,0 час

1,0 час

1,0 час

1,0 час

УТО-42

5-6 час

15 суток

7 суток

1,0 час

0,4 час

0,2 час

0,1 час

3. ТЕХНОЛОГИЯ РЕМОНТА СТЫКОВ СТЕНОВЫХ ПАНЕЛЕЙ И ФАЛЬЦЕВЫХ СОЕДИНЕНИЙ МЕТАЛЛИЧЕСКИХ КРОВЕЛЬ

Подготовка герметизируемой поверхности

3.1. В качестве оснований под герметики "Эластосил 11-06" и УГО-42 в стыках между наружными стеновыми панелями должны использоваться компенсирующие пленки, или высокоподатливые материалы - прокладки гернит, пороизол, просмоленная пакля.

3.2. Вид устраиваемого под герметик основания зависит от состояния существующего в устье стыка заполнения.

3.3. В стыках, имеющих заделку из цементно-песчаного раствора, вид устраиваемого основания под герметик зависит от прочности заделки. Прочность последней определяется простукиванием по ней легким молотком.

3.4. Если прочность существующей цементно-песчаной заделки стыка оказывается удовлетворительной, то в качестве основания под герметик используется компенсирующая пленка, приклеиваемая к прочной цементно-песчаной заделке.

3.5. Если прочность существующей цементно-песчаной заделки окапывается неудовлетворительной, то последняя удаляется из устья стыка и в нем устраивается Основание из высокоподатливых материалов - прокладок гернит, пороизол, пакли.

3.6. Пришедшие в негодность герметизирующие материалы покрытые трещинами или потерявшие адгезию мастики, утратившие свои упругие свойства прокладки, удаляются из устья стыков и в них устраивается основание из высокоподатливых материалов.

3.7. Основание из компенсирующей пленки устраивается следующим образом:

- наружные поверхности боковых граней стеновых панелей и цементно-песчаной заделки очищаются от пыли, грязи просушиваются /при наличии видимых следов влаги/;

- к поверхности существующей цементно-песчаной заделки стыка приклеивается компенсирующая пленка, например, полиэтиленовая или полихлорвиниловая. Ширина пленки должна быть такой, чтобы перекрывать в стыке цементно-песчаную заделку и линию сопряжения последней с гранью стеновой панели на 5 мм с каждой стороны. Ширина грани стеновой панели, не покрытой пленкой, должна составлять не менее 20-25 мм на каждую сторону /рис.1, 2/.

3.8. Следует использовать пленку с клеевым подслоем на тыльной стороне. При отсутствии клеевого подслоя на тыльной стороне компенсирующей пленки, последняя может быть приклеена на любом синтетическом клее /КН-2; 88-Н и др./, или на герметике, нанесенном капельками по длине стыка.

3.9. Основание из высокоподатливых материалов устраивается следующим образом:

- устья стыков расчищаются от существующей непрочной цементно-песчаной заделки, а также от пришедших в негодность материалов /пакли, каболки, прокладок, мастики УМС-50 и др./на глубину 4-5 см,

- устья стыка и боковые грани стеновых панелей очищаются от кусочков раствора, пыли, грязи и просушиваются /при наличии видимых следов влаги/,

- подготовленное устье стыка уплотняется гернитом, пороизолом или плотно проконопачивается сухой просмоленной паклей. Гернит и пoроизол должны быть обжаты в стыке на величину 30-50%;. от своего первоначального диаметра.

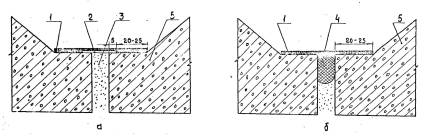

Рис. 1.

Варианты восстановления герметичности стыков стеновых панелей с использованием однокомпонентной кремнийорганической мастики "Эластосил 11-06".

Вариант "а" - по компенсирующей пленке, приклеиваемой к существующей прочной цементно-песчаной заделке стыка.

Вариант "б" - по высокоподатливому основанию /упругие прокладки гернит, поронзол/.

1 - мастика "Эластосил 11-06" с толщиной слои 2-2,5 мм; 2 - компенсирующая пленка; 3 - цементно-песчаная заделка; 4 - упругая прокладка; 5 - грунтовочный слой /ГКЖ-8м/; 6 - наружная стеновая панель.

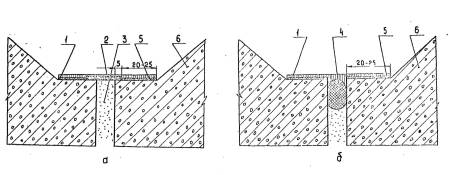

Рис. 2.

Варианты восстановления герметичности стыков стеновых панелей с использованием однокомпонентной тиоколовой мастики УТО-42

Вариант "а" - по компенсирующей пленке, приклеиваемой к существующей прочной цементно-песчаной заделке стыка.

Вариант "б" - по высокоподатливому основанию /упругие прокладки - гернит, пороизол/.

1 - тиоколовая мастика УТО-42 с толщиной слоя 2-2,5 мм; 2 - компенсирующая пленка; 3 - цементно-песчаная заделка; 4 - упругая прокладка; 5 - наружная стеновая панель.

3.10. В зимних условиях боковые грани стеновых панелей непосредственно перед нанесением герметика должны быть очищены от снега, наледи, инея и прогреты до высушивания.

3.11. Удаление из устьев стыков непрочной цементно-песчаной заделки и других материалов производится вручную - молотком и скарпелью, при помощи молотка С-549 конструкции ВНИИСТРОЙДОРМАША, стыкореза конструкции ЛНИИ АКХ, или электромолотка С-494Б. Для удаления кусочков раствора используются металлические крючки. Очитка стыков от грязи и пыли производится при помощи металлических и волосяных щеток.

Для заведения в стыки упругих прокладок могут использоваться специальные приспособления конструкции ЛНИИ АКХ и ЦНИИОМТП. Средствами сушки стыков могут служить инфракрасные горелки типа АКХ, сушилка конструкции ЛНИИ АКХ, Использование сушилки и стыкореза требует применения специального разгружающего устройства /каретки/ конструкции ЛНИИ АКХ .

3.12. После устройства основания под герметик чистые и сухие бетонные грани стеновых панелей грунтуются кремнийорганической жидкостью ГКЖ-8М перед герметизацией стыка "Эластосилом 11-06". Грунтование производится волосяной кистью.

3.13. Подлежащие ремонту участки металлической кровли тщательно подготавливается - расчищаются, обеспыливаются и просушиваются /при наличии следов видимой влаги/.

3.14. Расчистка герметизируемых участков кровли от ржавчины, непрочной суриковой замазки и грязи производится при помощи стальных скребков и щеток.

3.15. Поврежденные участки кровли ремонтируются конопаткой или установкой металлических заплат,

3.16. Обеспыливание поверхности производится волосяной щеткой.

3.17. В зимних условиях поверхность кровли необходимо очистить от снега, наледи и инея.

Нанесение герметиков

3.18. Работу по герметизации стыков стен и кровельных покрытий с использованием герметиков "Эластосил 11-06." и УТО-42 запрещается вести во время дождя или снегопада.

3.19. Герметизация подготовленных поверхностей ремонтируемых стыков герметиками "Эластосил 11-06" и УТО-42 производится в два приема:

- герметик наносится на боковые грани и основание в стыке,

- герметик разравнивается по боковым граням и основанию стыка в виде полосы.

Толщина слоя герметика должна быть в пределах 2,0 - 1,5 мм. Ширина полосы герметика, заходящей на боковую грань или фаску стеновой панели должна быть не менее 20-25 мм / рис. 1; 2/.

3.20. Для нанесения однокомпонентных герметиков могут использоваться металлические шпатели или ручные пистолеты.

3.21. Для разравнивания герметика по боковым граням и основанию в стыке следует пользоваться резиновыми шпателями.

3.22. Расход герметика "Эластосил 11-06" на 1 п.м. стыка при нанесении на компенсирующую пленку составляет 100-200 г., при нанесении на основание из высокоподатливых материалов - 200-300 г- Расход герметика УТО-42 составляет соответственно 200-300 г. и 300-400 г.

Расход грунтовочного состава ГКЖ-8М на 1 п.м. стыка составляет 12-15 г.

Расход "Эластосила 11-06" на 1 п.м. фальцевого соединения в среднем составляет 70-100 г., расход УТО-42-90-120 г.

3.23. Ход работ по ремонту стыков фиксируется в специальном журнале, который ведется по каждому дому исполнителем работ. Журнал заполняется в конце рабочей смены. По завершении работ журнал хранится в ЖЭКе или эксплуатационном тресте, в ведении которых находится данный дом.

Форма журнала дана в таблице 3.

Таблица 3

Форма журнала производства работ по ремонту стыков /дом серии адрес введен в эксплуатацию/.

Дата проведения работ и атмосферные условия (температура воздуха, осадки.)

Номер стыка по схеме фасада.

Вид и объем выполненных работ за смену (пог. м.)

Способ подготовки поверхности и вид основания под герметиком.

Тип мастики, дата получения, № паспорта.

Работу сдал /подпись/

Работу принял /подпись/

Особые отметки.

1

2

3

4

5

6

7

8

Пример заполнения

16.06.74. температура воздуха +18° С, без осадков.

1-8

Подготовка герметизируемой поверхности, герметизация вертикальных и горизонтальных стыков.

Очистка поверхности, полиэтиленовая лента приклеенная к цементно-песчаной заделке.

УТО-42 получена 20.05.74 паспорт № 346 от 25.04.74.

Носов Н.Г.

Соколов В.Н.

Работа выполнена с отметкой хорошо.

4. КОНТРОЛЬ КАЧЕСТВА

4.1. Используемые герметизирующие материалы должны отвечать требованиям Технических условий "Эластосил 11-06" - требованием ТУ6-0,2-7-75-73; УТО-42 - требования ТУ 38106496-72.

Контрольные испытания должны производиться при отсутствии паспортных данных на герметик, либо по истечении гарантийных сроков его хранения.

4.2. Перед нанесением герметика контролируется качество подготовки герметизируемой поверхности и устройства основания, Степень чистоты и важности поверхности контролируется путем нанесения на герметизируемую поверхность не большой порции герметика. Качество подготовки поверхности считается удовлетворительным, если герметик не отстает от поверхности и не сворачивается под шпателем.

Контроль правильности устройства основания под герметик заключается в оценке правильности приклеивания компенсирующей пленки к цементно-песчаной заделке стыка и правильности установки в стыках упругих прокладок. Эти операции должны быть выполнены в соответствии с п.п.3.7 и 3.9 настоящих указаний.

4.3. В процессе и после нанесения герметика контролируются его качество, конфигурация и размеры пленки.

Герметик должен иметь такие очертания и размеры, которые обеспечивают надежную воздухо - и водозащиту вертикальных стыков, оконных и балконных сопряжении и др. Размеры пленки герметика должны отвечать пункту 3.19 настоящих указаний.

Контроль качества пленки герметика при его нанесении на верхних этажах здания может осуществляться с земли при помощи бинокля.

4.4. Обязательному контролю подлежит толщина завулканизовавшейся пленки герметика, нанесенной на компенсирующую полимерную пленку. Для этого может использоваться измерительное устройство конструкции Г.М. Брекштейнаса, Контроль толщины пленки герметика производится после образования на его поверхности завулканизовавшейся пленки.

Если окажется, что толщина пленки герметика меньше или больше требуемой, то это учитывается при герметизации последующих участков стыков.

4.5. Инструментальному контролю подлежит адгезия герметикой к бетонным граням стеновой панелей. Для этого используется адгезиометр АГ конструкции ЛНИИ АКХ. Техническая характеристика и правила эксплуатации адгезиометра изложены в Инструкции, прилагаемой к прибору.

4.6. Контроль качества ремонта стыков осуществляется после завершения их герметизации. Для этого производится дефектоскопия воздухопроницаемости устьев стыков при помощи приборов - ИBC-2M или ДСКЗ-1, сконструированных Уральским институтом "Промстройниипроект". Техника обследования загерметизированных стыков изложена в "Методических указаниях по инструментальному обследованию крупнопанельных зданий при приемке в эксплуатацию". /М., 1971г./

5. ТЕХНИКА БЕЗОПАСНОСТИ

5.1. Перед началом работ рабочие должны получить вводный инструктаж по технике безопасности при работе с подъемными механизмами, по правилам пожарной безопасности и по оказанию первой помощи пострадавшим.

5.2. Ремонт кровли должны вести рабочие в количестве не менее 2-х человек. Рабочие должны быть снабжены нескользящей обувью и предохранительными поясами с прочной веревкой диаметром 15 мм и длиной 10 м. На предохранительном поясе должны быть обозначены номер пояса и дата его испытания. Пользоваться с неиспытанными поясами запрещается. На крышах с уклоном до 30% /17°/ разрешается работать без привязывания при наличии парапетов или ограждающих решеток.

При работах на краю кровли необходимо привязываться веревкой к прочно закрепленному элементу крыши.

5.3. Складировать на кровле материалы и инструменты допускается при условии принятия мер против их падения /скольжения/ по скату крыши или сдувания ветром.

По окончании смены, а также на время перерыва в работе, все остатки материалов, инструменты и приспособления должны быть убраны с крыши или надежно закреплены. Запрещается сбрасывать с кровли материалы или инструменты.

5.4. Запрещается производство работ на крыше во время гололедицы, густого тумана, ветра силой в пять баллов и более, ливневого дождя и сильного снегопада, а также с наступлением темноты при отсутствии освещения.

5.5. Рабочие, занятые на удалении из стыков цементно-песчаного раствора, должны иметь защитные очки и респираторы.

5.6. При работе с герметиками, кремнийорганическими жидкостями и растворителями запрещается пользоваться открытым огнем.

5.7. Для зашиты кожных покровов от воздействия герметиков, растворителей и кремнийорганических жидкостей следует пользоваться спецодеждой, резиновыми перчатками, защитными мазями или пастами, а также "биологическими перчатками".

5.8. Очистку рук от незавулканизировавшегося полностью герметика рекомендуется производить ветошью, смоченной в керосине или уайт-спирите с последующим мытьем рук теплой водой с мылом.

ЧАСТЬ ВТОРАЯ

ТЕХНОЛОГИЧЕСКАЯ КАРТА
НА ПРОИЗВОДСТВО РАБОТ ПО РЕМОНТУ СТЫКОВ НАРУЖНЫХ СТЕНОВЫХ ПАНЕЛЕЙ ПОЛНОСБОРНЫХ ЗДАНИЙ С ПРИМЕНЕНИЕМ ОДНОКОМПОНЕНТНЫХ САМОТВЕРДЕЮЩИХ ГЕРМЕТИКОВ.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Настоящая технологическая карта разработана на производство работ по ремонту /восстановлению герметичности/ закрытых стыков стеновых панелей полносборных зданий с использованием однокомпонентных самотвердеющих герметиков - кремниорганической "Эластосил 11-06" и тиоколовой УТО-42.

1.2. Карта предназначена для жилищно-эксплуатационных и ремонтно-строительных организаций, осуществляющих ремонт стыков стеновых панелей.

1.3. Привязка типовой технологической карты к местным условиям выполняется путем уточнения состава и объемов ремонтных работ, потребности в материально-технических ресурсах и составления калькуляции трудовых затрат на фактический объем работ по нормам, приведенным в технологической карте.

1.4. Технологическая карта составлена на ремонт стыков одного дома, при этом за единицу измерения в калькуляции трудовых затрат принято 100 м стыков.

2. ТЕХНОЛОГИЯ РЕМОНТНОГО ПРОЦЕССА

Характеристика герметизирующих материалов

2.1. Герметик "Эластосил 11-06" представляет собой однокомпонентную кремнийорганическую мастику /ТУ6-0,2-7-75-73/.

2.2. Герметик УТО-42 представляет собой однокомпонентную мастику на основе жидкого тиокола /ТУ-38105496-72/.

2.3. Физико-механические, адгезионные показатели герметиков "Эластосил 11-06" и УТО-42, определенные при скорости растяжения 50. мм/мин, приведены в табл.1.

Таблица 1

Марка герметика

Наименование показателей, их численная величина

Цвет

предел прочности при разрыве, кгс/ см2

Относительное удлинение при разрыве % %

Остаточное удлинение при разрыве % %

Адгезия к бетону при отрыве кгс/см2

Адгезия к кровельной или оцинкованной стали при сдвиге кгс/см2

«Элостосил 11-06»

серый

не менее 20

не менее 400

не менее 8

не менее 8*

не менее 25

УТО-42

белый

не менее 8

не менее 300

не менее 8

не менее 10

не менее 15

* с применением подслоя ГКЖ-8М.

2.4. Герметик "Эластосил 11-06" наносится на герметизируемую поверхность при температуре Наружного, воздуха до - 40°С, эксплуатационные свойства герметика сохраняются в диапазоне температур от -60°С до +200°С. Наилучший режим отверждения обеспечивается при относительной влажности воздуха 60±10%.

2.5. Герметик УТО-42 наносится на герметизируемую поверхность при температуре наружного воздуха до -10°С; его эксплуатационные свойства сохраняются в диапазоне температур от - 40°С до - 70°С. Наилучший режим отверждения обеспечивается при относительной влажности воздуха 90 ± 100%.

2.6. Срок хранения герметика "Эластосил 11-06" - 6 месяцев, УТО-42 - 3 месяца при температуре не ниже 18° С и относительной влажности воздуха 30-40%.

2.7. Данные о жизнеспособности герметиков "Эластосил 11-06" и УТО-42 приведены в табл.2.

Подготовка герметизируемой поверхности

2.8. Все работы по ремонту стыков следует осуществлять с люлек или вышек.

2.9. При наличии в стыке цементно-песчаной заделки необходимо оценить ее прочность и сцепление с боковыми гранями стеновых панелей. Для этого цементно-песчаная заделка вертикальных и горизонтальных стыков простукивается легким молотком.

2.10. Прочная цементно-песчаная заделка сохраняется. Ее поверхность очищается от пыли, грязи и просушивается /при наличии видимых следов влаги/.

К поверхности цементно-песчаной заделки приклеивается компенсирующая пленка /например, полиэтиленовая/, имеющая клеевой подслой на тыльной стороне. При отсутствии клеевого подслоя на тыльной стороне пленки, последняя может быть приклеена на любом синтетическом клее /КН-2, 88-Н и др./, или на герметике, нанесенном капельками по длине стыка.

Ширина пленки должна быть такой, чтобы перекрывать в стыке поверхность цементно-песчаной заделки и линию сопряжения последней - с гранью стеновой панели на 5 мм с каждой стороны. Ширина грани стеновой панели, не покрытой компенсирующей пленкой, должна составлять не менее 20-25 мм на каждую сторону.

2.11. Непрочная цементно-песчаная заделка, или потерявшие свои свойства герметизирующие /уплотняющие/ материалы удаляются из стыков. Устья стыка и боковые грани стеновых панелей очищаются от кусочков раствора, пыли, грязи и просушиваются /при наличии видимых следов влаги/. Подготовленное устье стыка уплотняется гернитом, пороизолом или плотно проконопачивается сухой просмоленной паклей. Гернит и пороизол должны быть обжаты в стыке на величину 30-50% от своего первоначального диаметра.

2.12. В зимних условиях боковые грани стеновых панелей непосредственно перед нанесением герметика должны быть очищены от снега, наледи, инея и прогреты до просушивания.

2.13. При использовании герметика "Эластосил 11-06" боковые грани стеновых панелей грунтуются кремнийорганическим составом ГКЖ-8М при помощи кисти.

2.14. Удаление и устьев стыков непрочной цементно-песчаной заделки и других материалов производится вручную с помощью скарпеля и молотка, стыкорезом конструкции ЛНИИ АКХ, или молотком С-549, конструкции ВНИИСТРОЙДОРМАШа.

Удаление кусочков раствора, остатков пакли или др.материалов производится металлическими крючками. Очистка стыков от грязи и пыли производится при помощи металлических и волосяных щеток. Для заведения, в стыки упругих прокладок могут использоваться специальные приспособления конструкции ЦНИИОМТП или ЛНИИАКХ.

Таблица 2

Жизнеспособность самотвердеющих герметиков при разной температуре /t/ и относительной влажности /φ/ наружного воздуха. /По данным ЛНИИ, АКХ

Марка герметика

=18÷20°С =90÷100%

=18÷20°С =40÷50%

=40÷50°С =40÷50%

=от0° С до -10°С = 60÷70%

= от -10° С до -20°С = 60÷70%

=от -20°С до - 30°С = 60÷70%

=от -30°С до -40°С = 60÷70%

Эластосил 11-06

0,3 час

0,4 час

0,2 час

1,0 час

1,0 час

1,0 час

1,0 час

УТО-42

5-6 час

15 суток

7 суток

1,0 час

0,4 час

0,2 час

0,1 час

Средствами сушки стыков могут служить инфракрасные горелки типа АКЗ, сушилка конструкции ЛНИИ АКХ.

Использование сушилки и стыкореза требует применения специального разгружающего устройства /каретки/ конструкции ЛНИИ АКХ.

Нанесение герметиков

2.15. Работу по герметизации стыков стеновых панелей с использованием герметиков "Эластосил 11-06" и УТО-42 запрещается вести во время дождя или снегопада.

2.16. Герметизация стыков должна быть сплошной /неразрывной/, не допускается нанесение герметика отдельными участками.

2.17. Герметик следует наносить на поверхность стыка только после выполнения всех операций по подготовке поверхности.

2.18. Герметизация подготовленных поверхностей ремонтируемых стыков мастиками "Эластосил 11-06" и УТО-42 производится последовательно в два приема:

- герметик наносится па боковые грани и основание в стыке,

- герметик разравнивается по боковым граням и основанию стыка в виде полосы.

Толщина слоя герметика должна быть в пределах 2,0-2,5 мм. Ширина полосы герметика, заходящей на боковую грань стеновой панели должна быть не менее 20-25 мм /рис. 1, 2/.

2.19. Для нанесения однокомпонентных герметиков могут использоваться металлические шпатели или ручные пистолеты.

Для разравнивания мастики по боковым граням и основанию в стыке следует пользоваться резиновым шпателем.

2.20. Расход герметика "Эластосил 11-06" на 1 пог.м стыка при нанесении на компенсирующую пленку, приклеенную к прочной цементно-песчаной заделке стыка составляет 100-200 г., при нанесении на основание из высокоподатливых материалов - 200-300 г.

Расход герметика УТО-42 составляет соответственно 200-300 г и 300-400 г. Расход грунтовочного состава ГКЖ-8М на 1 пог.м стыка составляет 12-15 г.

2.21. Ход работ по ремонту стыков фиксируется в специальном журнале, которым ведется по каждому дому исполнителем работ. Журнал заполняется в конце рабочей смены; по завершении работ журнал хранится в ЖЭКе или эксплуатационном тресте, в ведении которого находится данный дом.

Форма журнала дана в табл.3.

Контроль качества

2.22. Контролю подлежат:

- используемые герметизирующие материалы - на соответствие требованиям ТУ;

- качество подготовки герметизируемой поверхности /чистота и влажность поверхности, правильность приклеивания компенсирующей пленки, степень обжатия в стыке упругих прокладок/;

- толщина конфигурации и размеры пленки герметика;

- адгезия герметиков к боковым граням стеновых панелей;

- воздухопроницаемость загерметизированных стыков.

Таблица 3

Форма журнала производства работ по ремонту стыков

Дом серия _____________, адрес _______________Ввели в эксплуатацию _____________________

Дата проведения работ и атмосферные условия (температура воздуха, осадки.)

Номер стыка по схеме фасада.

Вид и объем выполненных работ за смену (пог. м.)

Способ подготовки поверхности и вид основания под герметиком.

Тип мастики, дата получения, № паспорта.

Работу сдал /подпись/

Работу принял /подпись/

Особые отметки.

1

2

3

4

5

6

7

8

Пример заполнения

16.06.74. температура воздуха +18° С, без осадков.

1-8

Подготовка герметизируемой поверхности, герметизация вертикальных и горизонтальных стыков.

Очистка поверхности, полиэтиленовая лента приклеенная к цементно-песчаной заделке.

УТО-42 получена 20.05.74 паспорт № 346 от 25.04.74.

Носов Н.Г.

Соколов В.Н.

Работа выполнена с отметкой хорошо.

2.23. Контрольные испытания герметизирующих материалов должны производиться при отсутствии паспортных данных на мастики, либо по истечении гарантийных сроков их хранения;

Чистота и влажность герметизируемой поверхности оцениваются путем нанесения герметика, который не должен отставать от поверхности и сворачиваться под шпателем;

Правильность приклеивания компенсирующей пленки и степень обжатия упругих прокладок контролируются визуально в соответствии с п.п.2.10. и 2.11.

Толщина завулканизовавшейся пленки герметика измеряется при помощи специального прибора /см. табл. 5/. Конфигурация и размеры пленки герметика контролируются визуально в соответствии с п.2.18., адгезии герметиков к боковым граням стеновых панелей: количественно оценивается при помощи адгезиометра АГ /см. табл. 5/, воздухопроницаемость загерметизированных устьев стыков количественно оценивается при помощи приборов типа ИВС-2М или ДСКЗ-1 /см. табл. 5/.

Техника безопасности

2.24. При производстве работ по герметизаций стыков наружных стеновых панелей полносборных жилых домов следует строго соблюдать правила техники безопасности в соответствии со СНиП IIIА-II-70 «Техника безопасности в строительстве», а также «Правилами техники безопасности при текущем и капитальном ремонте жилых и общественных здании», утвержденными Президиумом ЦК профсоюза paбочих местной промышленности и коммунально-бытовых предприятий 10 декабря 1969 г. и МКХ РСФСР 7 января 1970 г.

2.25. Перед началом работ рабочие должны пройти инструктаж по технике безопасности на рабочем месте. Проведение инструктажа регистрируется в специальном журнале.

2.26. К выполнению работе подвесных подъемных люлек и вышек допускаются лица не моложе 18 лет, обученные по специальным программам и сдавшие экзамен с получением необходимого удостоверения, прошедшие инструктаж и медицинский осмотр.

2.27. В случае каких-либо неисправностей вышки и люльки, нужде немедленно прекратить работу и опустить вышку или люльку вниз.

2.28. В случае появления ветра силой более 6 баллов необходимо немедленно прекратить работу, спустить секцию вниз.

2.29. Для подъема и спуска люльки при помощи лебедок надлежит применять стальные канаты. Диаметры стальных канатов, поддерживающих люльки, должны быть проверены расчетом и иметь запас прочности не менее девятикратного.

2.30. Подвесные люльки могут быть допущены к. эксплуатации только после испытания статической нагрузкой превышающей расчетную на 50% и динамического испытания нагрузкой превышающей расчетную на 10%. О результатах испытания должен быть составлен акт.

2.31. Консоли для подвесных люлек крепятся к надежным конструкциям знания в соответствии с проектом или инструкцией. Запрещается опирать консоли на карнизы здания, парапетные стенки из ветхой кладки и другие ненадежные элементы здания, выступающие над кровлей. Использование деревянных консолей запрещается.

2.32. Рабочие, занятые на демонтаже и перестановке консолей, снабжаются предохранительными поясами и страховыми веревками, прикрепленными к надежным частям здания.

2.33. При опускании люльки на барабанах должно оставаться не менее чем по два витка грузовых канатов. Во время работы люльки необходимо систематически следить за тем, чтобы грузовые канаты наматывались равномерно на барабаны и не соскальзывали с них.

2.34. Подвесные подъемные люльки подвергаются техническому освидетельствованию каждые 12 месяцев. В процессе эксплуатации периодический осмотр люльки выполняется через каждые 10 дней лицом ответственным за безопасное состояние люльки, а текущий осмотр производится ежедневно производителем работ /мастером/.

2.35. Рабочие, занятые на удалении из стыков цёментно-песчаного раствора должны иметь защитные очки и респираторы.

2.36. При работе с герметиками, кремнийорганическими жидкостями и растворителями запрещается пользоваться открытым огнем.

2.37. Для защиты кожных покровов от воздействия герметиков и кремнийорганических жидкостей следует пользоваться спецодеждой, резиновыми перчатками, защитными мазями или пастами, а также ''биологическими перчатками".

2.38. Очистку рук от незавулканизировавшегося полностью герметика рекомендуется производить ветошью, смоченной в керосине или уайт-спирите с последующим мытьем рук теплой водой с мылом.

3. ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ СТЫКОВ

3.1. Работы по ремонту стыков выполняются рабочими 4 и 2 разряда,

3.2. Операция по подготовке герметизируемой поверхности /простукивание существующей цементно-песчаной заделки, удаление непрочной заделки, очистка устьев стыков/ выполняются рабочими 2 разряда. Операции по заделке стыков прокладками, паклей, приклеиванию компенсирующей пленки к прочной цементно-песчаной заделке, огрунтовке граней и нанесению герметика выполняются рабочими 4 разряда.

3.3. В таблице 3 приведена калькуляция трудовых затрат на герметизацию 100 м стыков наружных стеновых панелей крупнопанельного жилого дома с использованием герметиков "Эластосил 11-06" и УТО-42. В таблице 4 - 5 приводятся подробные материально-технические ресурсы.

Калькуляция трудовых затрат на ремонт стыков наружных стеновых панелей крупнопанельных жилых домов с применением герметиков "Эластосил 11-06" и УТО-42 на 100 пог.м стыка

№ п/п

Основание к принятым нормам

Наименование работ

Ед. изм.

Объем работ

Нормы времени на единицу измерения в чел. час

Затраты труда на весь объем работ в чел. час.

Расценка на единицу измерения руб. коп.

Стоимость затрат труда на весь объем работ руб. коп..

1

2

3

4

5

6

7

8

9

1. При прочной цементно-песчаной заделке стыков

1.

Данные хронометражных наблюдений ЛенНИС МЖКХ РСФСР

Простукивание цементно-песчаной заделки стыков легким молотком

10 п.м.

10,0

0,068

0,68

0-03,4

0-34

2.

-"-

Очистка поверхности стыков от грязи, краски и пыли вручную металлическими и волосяными щетками.

-"-

-"-

0,133

1,33

0-06,6

0-66

3.

-"-

Приклеивание к поверхности стыков полимерной пленки шириной до 40 м.

-"-

-"-

0,4

4,0

0-25

2-50

4.

-"-

Огрунтовка поверхности стыков составом ГКЖ-8М по ширине до 5 см /вручную, кистью

-"-

-"-

0,62

6,20

0-38,8

3,88

5.

-"-

Нанесение герметика "Эластосил 11-06" толщиной 2-2,5 мм с шириной полосы до 8 см /при ширине устья стыка до 2 см/ по полиэтиленовой пленке при помощи ручного пистолета и резинового шпателя

-"-

-"-

0,99

9,9

0-61,9

6-19





Итого при прочной цементно-песчаной заделке стыков







22,11



13,57





При использовании герметика УТО-42 огрунтовка поверхности стыков не производится. Итог затрат труда и итог стоимости затрат труда на герметизацию 100 п.м. стыков составят



-"-



15,91



9-69





Работу выполняют: При использовании герметика «Эластосил 11-06»

















Монтажник конструкций 4 разряда

-"-





20,1



12,57





2 разряда







2,01

1

1-00





При использовании герметика УТО-42: монтажник конструкции 4 разряда







13,9



9-69





2 разряда







2,01



1-00

2. При непрочной цементно-песчаной заделке стыков.

1.

Данные хронометражных наблюдений ЛенНИС МЖКХ РСФСР

Простукивание цементно-песчаной заделки стыков легким молотком

10 п.м.

10,0

0,068

0,68

0-03,4

0-34

2.

-"-

Удаление из стыков непрочной цементно-песчаной заделки и пакли на глубину до 4 см. при ширине устья стыка до 2 см. вручную, скальпелем, молотком и металлическим крючком.

-"-

-"-

2,2

22,00

1-03

10-80

3.

-"-

Очистка плоскости стыков и граней стеновых панелей от кусков раствора, грязи, краски и пыли вручную, металлическими и волосяными щетками.

-"-

-"-

0,215

2,15

0-10,6

1-06

4.

-"-

Заделка стыков

















а) упругими прокладками ПРП с 30-50% обжатием вручную

-"-

-"-

0,68

6,80

0-42,5

4-25





б) проконопатка просмоленной паклей

-"-

-"-

0,71

7,10

0-44,4

4-44

5.

-"-

Огрунтовка поверхности стыков составом ГКЖ-8М по ширине до 5 см. вручную, кистью

-"-

-"-

0,62

6,20

0-38,8

3-88

6.

-"-

Нанесение герметика "Эластосил 11-06" толщиной 2-2,5 мм шириной полосы до 7 см /при ширине устья стыка до 2 см/ по упругим прокладкам или пакле при помощи ручного пистолета и резинового шпателя.

-"-

-"-

1,25

12,5

0-78,1

7-81





Итого при герметизации стыков герметиком «Эластосил 11-06»:

















а) при использовании упругой прокладки







50,93



28-14





б) при использовании просмоленной пакли







50,63



28-38





При герметизации стыков герметиком УТО-42:

















а) при использовании упругой прокладки







44,19



24-26





б) при использовании просмоленной пакли







44,48



24-45





Работу выполняют: при герметизации стыков герметиком «Эластосил 11-062

















а) при использовании упругой прокладки

















монтажник конструкций 4 разряда







25,50



15-94





монтажник конструкций 2 разряда







24,83



12-20





б) при использовании просмоленной пакли

















монтажник конструкций 4 разряда







25,80



16,18





монтажник конструкций 2 разряда







24,83



12-20





При герметизации стыков герметиком УТО-42

















а) при использовании упругой прокладки

















монтажник конструкций 4 разряда







19,30



12-06





монтажник конструкций 2 разряда







24,83



12-20





б) при использовании просмоленной пакли

















монтажник конструкций 4 разряда







19,60



12-25





монтажник конструкций 2 разряда







24,83



12-20

Примечание: В калькуляции даны трудовые затраты и расценки при работе с земли. При работе с самоподъемной вышки затраты труда и расценки следует умножать на К=1,25 /коэффициент определен ЛенНИС МЖКХ РСФСР/ при этом обслуживание вышки не учтено.

При работе с лесов затраты труда и расценки следует умножать на К=1,2; а с приставных лестниц на К=1,25 /§ 20-1 глава 10 тех. часть п. 4 ЕНиР/.

При работе с люлек ее вертикальная передвижка учтена.

Установку люльки и ее передвижку по горизонтали на длину люльки следует нормировать по § 8-32 ЕНиР.

Переноску люльки по горизонтали сверх ее длины следует нормировать по разновидности 11 § 1-14 ЕНиР.

Установку и разборку блока для подъема консольных балок и других элементов для навески люльки нормировать по § 20-1-174, ЕНиР. Подноска материалов и относка мусора полученного после ремонта стыков, трудовыми затратами не учтена и следует нормировать по сборнику 1 ЕНиР. Внутрипостроечные транспортные работы.

Вышеприведенные нормы будут уточнены при массовой герметизации стыков герметиками «Эластосил 11-06» и УТО -42.

Таблица 4

Материально-технические ресурсы. Материалы, используемые при герметизации стыков герметиками "Эластосил 11-06" или УТО-42 на 100 п.м стыка

№ п/п

Наименование

Марка

Единица измерения.

Кол-во

Основание к принятым нормам

ГОСТ, ТУ

1

Герметик однокомпонентный кремнийорганический:











а/ по полиэтиленовой пленке

"Эласто-

кг

20,0

по данным

ТУ6-0,2-7-75-78

б/ по смоляной пакле или ПРП

сил 11-06"

кг

30,0

ЛНИИ АКХ

-"-

2

Грунтовочный состав

ГКЖ-8М

кг

1,5

-"-

-

3

Герметик однокомпонентный тиоколовый











а/ по полиэтиленовой пленке

УТО-42

кг

30,0

-"-

ТУ38105496-72

б/ по смоляной пакле или ПРП

-"-

кг

40,0

-"-



4

Пленка полиэтиленовая шириной 40 мм

-

п.м

100

-"-

ТУ 10354-73

5

Клей

88Н

кг

1,0

-"-

ТУМПТ № 88-54

6

Пакля смоляная

-

кг

15

-"-

ГОСТ 16-188-70

7

Прокладки пористые резиновые

ПРП

кг

40

-"-

ГОСТ 51011-71

Таблица 5

2. Машины, инструменты в т.ч. механизированные, оборудование и приспособления рекомендуемые при герметизации стыков панелей крупнопанельных жилых домов.

№ п/п

Наименование

Тип

Марка

Техническая характеристика

1.

Вышка конструкции ЛНИИ АКХ

Шарнирная двухсекционная

МАШИНЫ Ш2СВ-18

Наибольшая высота подъема

18 м

Максимальный вылет опор

9 м

Грузоподъемность

150 кг

Время перевода в рабочее положение

15 мин

Габаритные размеры:



длина

9,5 м.

ширина

2,8 м.

высота

3,2 м.

Рабочий вес

7 т.

2.

Вышка

телескопическая на автомобиле ЗИЛ-157

ВИ-23

Наибольшая высота подъема

23 м.

Грузоподъемность

200 кг.

Скорость подъема вышки при 1800 оборотах двигателя

7,5 м/м.

Скорость опускания

8 м/мин.

Скорость передвижения вышки до

40 км/ч.

Наибольший вес груза, перевозимого в кузове

500 кг.

Грузовая лебедка грузоподъемность

200 кг.

высота подъема груза

23 м.

максимальная скорость ветра допускаемая при работе

10 м/сек.

Габаритные размеры в транспортном положении:



длина

8,35 м.

ширина

2,35 м.

высота

3,72 м.

Габаритные размеры в рабочем в положении:



длина

7,15 м.

ширина с выдвинутыми опорными домкратами

8,2 м.

высота до пола площадки:



максимальная

21,65 м.

минимальная

6,34 м.

Вес вышки:



с автомобилем

8950 кг.

без автомобиля

8000 кг

3

люлька

Самоподъемная, передвижная одноместная

СЛ-120

Грузоподъемность

120 кг.

Максимальная канатоемкость барабана

45 м.

Скорость подъема люльки электролебедкой

10 м/мин.

Скорость подъема люльки вручную до

1,2 м/мин.

Мощность электробвигателя

2-31-1-1,5 квт.

Габариты люльки:



длина

2,6 м.

ширина

0,6 м.

высота

1,15 м.

Вес люльки

75 кг.

Вес каретки с механизмом подъема

295 кг

4.

Люлька конструкции СКБ "Мосстрой"

Двухместная

ЛЭ-80-25С

Грузоподъемность

250 кг

Максимальная высота подъема

80 м.

Скорость подъема или опускания

8 м/мин.

Количество лебедок на люльке

2 шт.

Марка лебедки ЛТ-250



Мощность электродвигателя лебедки

6 квт.

Канатоемкость барабана лебедки при навивке в два слоя

67 м.

габаритные размеры:



длина

5000 мм.

ширина

580 мм.

высота

1700 мм.

Вес /подвесной/

500 кг.

5.

Люлька конструкций ДСК-2 Главленинградстроя

Самоподъемная двухместная



Грузоподъемность люльки

250 кг.

Высота подъема

30 м.

Скорость подъема

6,3 – 8 м/мин.

Лебедка двухбарабанная:



а/ диаметр барабана

159 мм

б/ длина барабана

200 мм.

Диаметр грузового каната

7,6 мм.

Количество грузовых канатов

2

Канатоемкость барабана при 4-х слойной навивке

62 м.

Род тока: переменный, трехфазный.



напряжение

220-380 в.

Мощность электродвигателя

1,1 квт.

Габаритные размеры:



а) длина

3396 мм.

б) ширина

967 мм.

в) высота

2500 мм.

вес

390 кг

6.

Консоль для подвески люлек на зданиях со скатными, а также с плоскими крышками конструкции Кодкина А.П.

-

-

Каждая консоль рассчитана на нагрузку (от веса люльки и находящихся в ней людей и материалов)

800 кг.

Вес каждой консоли

67 кг.

ИНСТРУМЕНТЫ РУЧНЫЕ

7.

Молоток стальной строительный

-

-

ГОСТ 11042-72



8.

Молоток - кулачек

МКУ

-

ГОСТ 11042-64



9.

Киянки для конопатки стыков

-

-

120×60×140 длина рукоятки 400 мм.



10.

Чеканка деревянная

-

-

НИИСП Госстрой УССР



11.

Скальпель для расчистки швов

Стр. 20-6

-





12.

Щетка стальная прямоугольная

-

-





13.

Щетка волосяная

-

-

ГОСТ 10597-70



14.

Кисти ручники





ГОСТ 10597-70



15.

Штапель стальной малярный

-

ШСД-45

ГОСТ 10778-64



16.

Штапель деревянный с резиновым наконечником

-

-





ИНСТРУМЕНТЫ МЕХАНИЗИРОВАННЫЕ

17.

Инструмент для вскрытия и зачистки стыков (стыкорез) конструкции ЛНИИ АКХ

-



мощность

0,8 квт.

число оборотов

3800 об/мин

Напряжение

36 в.

Сила тока

20 а.

Частота тока

200 гц.

Глубина вскрытия до

50 мм.

Инструмент работает от преобразователя частоты тока.



Габаритные размеры:



длина

415 мм.

ширина

280 мм.

высота

320 мм.

вес

16 кг.

18.

Молоток для пробивки борозд и гнезд в кирпиче и бетоне Конструкции ВНИИСТРОЙДОРМАШ

-

С-549

Энергия удара бойка

0,2 кгм.

Число ударов бойка

1600 уд/мин.

Режим работы длительный



Электродвигатель /коллекторный/: номинальная мощность

120 вт.

Род тока - переменный, однофазный.



Напряжение

220 в.

Частота тока

50гц.

Габаритные размеры:



длина

348 мм.

ширина

65 мм.

высота

190 мм.

Вес молотка /без кабеля и рабочего инструмента/

3,5 кг.

19.

Приспособление для закатывания жгутов пороизола или гернита конструкции ЛНИИ АКХ

-

-

Техническая производительность до

3 п.м. мин.

Максимальная глубина укладки жгутов

50 мм.

Ширина стыка

20-35 мм.

Диаметр закатываемых жгутов

20-50 мм.

Усилие, прилагаемое к приводной рукоятке не более

5 кг.

длина

340 мм.

ширина

138 мм.

Высота при поднятой ручке

368 мм.

Высота при опущенной ручке

210 мм.

Вес

4,7 кг.

20.

Приспособление для закатывания в стыки жгутов пороизола или гернита конструкции ЦНИИ ОМТП

-

-

длина

650-800 мм.

вес

1,4 кг.

21.

Оборудование для газовой сушки стыков (сушилка) конструкции ЛНИИ АКХ





Тип горелки ГИИВ - 1



Суммарный расход газа

0,3-0,4 м3/ч.

ветроустойчивость

до 5 м/сек.

зона сушки

1,5 м.

емкость баллона

27 л.

время непрерывной работы от одного баллона

10-12 час.

горелки зажигаются газовой зажигалкой



22.

Приспособление для работы с механизированным инструментом на люльке (каретка) конструкции ЛНИИ АКХ





грузоподъемность

до 20 кг

Наибольшая высота подъема инструмента или приспособления над уровнем верхнего ограждения люльки

до 800 см.

Сопротивление перемещения каретки вдоль люльки

4 кг.

Ход троса с крюком

до 2 м.

Габаритные размеры:



длина

1240 мм.

ширина

200 мм.

Высота

1950 мм.

вес

60 кг.

23.

Пистолет ручной для нанесения однокомпонентных самотвердеющих мастик, затворенных в трубы конструкции ЛНИИ АКХ

-

-

-



ПРИБОРЫ И ИНСТРУМЕНТЫ ДЛЯ ОСУЩЕСТВЛЕНИЯ КОНТРОЛЯ КАЧЕСТВА РАБОТ ПО ГЕРМЕТИЗАЦИИ СТЫКОВ.

24.

Прибор для измерения толщины пленок завулканизировавшихся гермеиков. Конструкция Г.М. Брегштейноса.

-

-

Предел измерения

0-10 мм.

Габариты:



длина

100 мм.

ширина

50 мм.

вес

0,25 кг.

25.

Адгезиометр – прибор для измерения адгезии герметиков с бетоном. Конструкция ЛНИИ АКХ

-

АГ

Цена деления шкалы

0,5 кг.

Усилие развиваемое прибором на зацепе

0-20 кг.

Скорость нагружения пружины при скорости вращения рукоятки

50 об/мин.



50 мм/мин.

Усилие на рукоятке при максимальной рабочей нагрузке

0,4 кг.

Температурный диапазон работы адгезиометра

от +40°С до -10°С

Габариты:



Длина

239 мм.

Ширина

49 мм.

Высота

146 мм.

вес

2,1 кг.

26.

Дефектоскоп – прибор для оценки воздухопроницаемости устьев закрытых стыков. Конституция Уральского института Промстрой - НИИ проект

ИВС-2ИМ

-

Пределы измеряемых температур

от -30 С до +40 С

Пределы разряжения в испытательной камере

от 0 до 19 мм. в. ст.

Среднее время измерения воздухопроницаемости

до 60 сек.

Источник питания щелочные аккумуляторы



Габариты прибора

365×230×210

Вес

10,6 кг

27.

Дефектоскоп – прибор для оценки воздухопроницаемости устьев закрытых стыков. Конституция Уральского института Промстрой - НИИ проект

ДСКЗ-1

-

Пределы измеряемых температур

от -30 С до +40 С

Пределы разряжения в испытательной камере

от 0 до 26 мм. в. ст.

Среднее время измерения воздухопроницаемости

до 60 сек.

Источник питания сухие элементы.



Габариты прибора

261×120×165 мм.

Вес

5,5 кг.

28.

бинокль

-

-

-



ЧАСТЬ ТРЕТЬЯ

ТЕХНОЛОГИЧЕСКАЯ КАРТА НА ПРОИЗВОДСТВО РАБОТ ПО РЕМОНТУ ФАЛЬЦЕВЫХ СОЕДИНЕНИЙ МЕТАЛЛИЧЕСКИХ КРОВЕЛЬНЫХ ПОКРЫТИЙ ЖИЛЫХ ЗДАНИЙ С ПРИМЕНЕНИЕМ ОДНОКОМПОНЕНТНЫХ САМОТВЕРДЕЮШИХ ГЕРМЕТИКОВ

1.ОБЛАСТЬ ПРИМЕНЕНИЯ

1.1. Настоящая технологическая карта предназначена для работников жилищных и ремонтно-строительных организации, осуществляющих ремонтные работы на металлических кровлях жилых зданий.

1.2. Технологическая карта разработана на герметизацию однокомпонентным кремнийорганическим герметиком "Эластосил 11-06" и однокомпонентным тиоколовым герметиком "УТО-42" фальцевых соединений на наиболее ответственных участках кровли /желобов, разжелобков, мест соединения желоба к рядовому покрытию/, мест креплений антенн и ограждений, а также мелких пробоин и свищей в кровельных листах при ремонте жилых зданий.

1.3. Привязка типовой технологической карты к местным условиям выполняется путем уточнения состава и объемов ремонтных работ, потребности в материально-технических ресурсах и составления калькуляции трудовых затрат на фактический объем работ по нормам, приведенным в технологической карте.

1.4. Технологическая карта составлена на ремонт фальцевых соединений одного дома, при этом за единицу измерения в калькуляции трудовых затрат принято 100 м фальцевого соединения.

1.5. Кремнийорганический герметик "Эластосил 11-06" следует применять при положительной и отрицательной температуре /до -40 °С/ наружного воздуха. Эксплуатационные свойства материала сохраняются в диапазоне температур от -60 до + 200°С.

1.6. Тиоколовый герметик "УТО-42" следует применять при положительной и отрицательной температуре / до - 10 С/ наружного воздуха. Эксплуатационные свойства герметика сохраняются в диапазоне температур от - 40 до + 70 С. Данные о жизнеспособности герметиков "Эластосил 11-06" и "УТО-42" приведены в табл.1,

1.7. Производство работ по герметизации металлических кровель следует выполнять только в сухую погоду и по сухой поверхности.

2. ТЕХНОЛОГИЯ РЕМОНТНОГО ПРOЦECCA

2.1. Фальцевые соединения и другие участки кровли, подлежащие герметизации должны быть тщательно подготовлены: расчищены, обеспылены и просушены.

2.2. Герметизируемые участки кровли расчищаются от ржавчины, непрочной, старой суриковой замазки и старой краски, а также грязи с помощью стального скребка и металлической щетки.

2.3. Обеспыливание поверхности производится волосяной щеткой.

2.4. Поверхность, подготовленная для герметизации, не должна иметь следов видимой влаги. В противном случае поверхность необходимо просушить.

Таблица 1

Жизнеспособность самотвердеющих герметикой при разной температуре и относительной влажности воздуха

Марка герметика

°С

°С

°С

°С

°С

°С

°С

от +18°С до +20°С вл. 90÷100%

от +18°С до +20°С вл. 40÷50%

от +40°С до +50°С вл. 40÷50%

от 0°С до -10°С вл. 60÷70%

от -10°С до -20°С вл. 60÷70%

от -20°С до -30°С вл. 60÷70%

от -30°С до -40°С вл. 60÷70%

Эластосил 11-06

0,3 час

0,4 час

0,2 час

1,0 час

1,0 час

1,0 час

1,0 час

УТО-42

5-6 час

15 суток

7 суток

1,0 час

0,4 час

0,2 час

0,1 час

2.5. Кремнийорганический герметик "Эластосил 11-06" и тиоколовый УТО-42 наносятся с помощью металлического шпателя или ручного пистолета. Разравнивание нанесенного материала производится резиновым шпателем по форме фальца /рис.3/. Расход герметика "Эластосил 11-06" на 1 п.м фальца составляет 70-90 г, расход герметика УТО-42 составляет 90-120 г на 1 п.м фальца.

2.6. Мелкие свищи и пробоины /до 5 мм/ промазываются герметиком. При величине пробоин более 5 мм края пробоин промазываются герметиком, накладывается заплата из листовой стали, которая плотно прижимается к промазанному участку герметиком на ширину 40 мм. Допускается применять вместо заплаты из листовой стали заплату из мешковины, в этом случае заплата прижимается к промазанному участку, а затем она сплошь промазывается герметиком.

Контроль качества

2.7. Используемые герметизирующие материалы должны отвечать требованиям технических условий: "Эластосил 11-06" требованиям ТУ 6-0,2-7-75-73; УТО-42 требованиям ТУ38105 496-72 .Контрольные испытания должны производиться при отсутствии паспортных данных на герметик, либо по истечении гарантийных сроков его хранения /"Эластосил 11-06" - 6 месяцев, УТО-42 - 3 месяца при не ниже 18 С и относительной влажности воздуха 30-40%/.

2.8. Качество герметизации зависит в значительной степени от точного соблюдения технологии производства работ: тщательного удаления непрочной старой краски, пыли, грязи, влаги; правильного нанесения герметика. Качество подготовки и влажность поверхности считаются удовлетворительными, если герметик не отслаивается от поверхности и не сворачивается под шпателем.

2.9. Контроль за производством работ должен постоянно осуществляться техником или инженером жилищно-эксплуатационной организации в процессе выполнения работ.

2.10. По окончании работ должны быть осмотрены загерметизированные участки с целью выявления дефектов, которые должны быть немедленно исправлены.

Техника безопасности

2.11. При производстве работ на кровлях необходимо строго соблюдать правила техники безопасности в соответствии со СНиП IIIА-II-70 "Техника безопасности в строительстве"", а также с "Правилами техники безопасности при текущем и капитальном ремонте жилых и общественных зданий", утвержденными Президиумом ЦК профсоюзов рабочих местной промышленности и коммунально-бытовых предприятий от 10 декабря 1969 г., протокол № 43; и МКХ РСФСР - 7.1.1969 г.

2.12. Воспрещается допускать рабочих к работам на кровлях без предварительного инструктажа по технике безопасности.

2.13. Кровельные работы выполняются на значительной высоте. Поэтому создание, безопасных условий труда является основным мероприятием при выполнении работ.

2.14. Ремонт кровли должны вести рабочие в количестве не менее 2-х человек. Рабочие, выполняющие работу на высоте, должны быть одеты в комбинезоны, обуты в нескользящую обувь и должны иметь на себе предохранительные пояса с прочной веревкой, предварительно испытанной под нагрузкой 300 кг в течение 5 минут. Веревка должна быть целая, без оборванных прядей, диаметром не менее 15 мм. Пользоваться неисправными поясами запрещается.

2.15. На крышах с уклоном до 30% разрешается работать без привязывания при наличии парапетов или ограждающих решеток, или при устройстве временного ограждения высотой не менее 1,2 м. Предварительно следует проверить исправность парапетных ограждений.

2.16. При работах на краю кровли необходимо привязываться веревкой к прочно закрепленному элементу крыши /стропильным ногам/; за вентиляционные и дымовые трубы привязываться не разрешается.

2.17. Работы на кровле во время гололедицы, густого тумана, ветра силой более 5 баллов, а также с наступлением темноты при отсутствии освещения производить запрещено.

2.18. Во избежание несчастного случая зона возможного падения с крыш материалов, инструмента и т.п. должна быть ограждена.

2.19. При работе с герметиками запрещается пользоваться открытым огнем.

2.20. Для защиты кожных покровов от воздействия герметиков следует пользоваться спецодеждой, резиновыми перчатками, защитными мазями или пастами, а также биологическими перчатками.

2.21. Очистку рук от незавулканизировавшегося полностью герметика рекомендуется производить ветошью, смоченной в керосине или уайт-спирите с последующим мытьем рук теплой водой.

3. ОРГАНИЗАЦИЯ РАБОТ ПО РЕМОНТУ ФАЛЬЦЕВЫХ СОЕДИНЕНИЙ

3.1. Работы по герметизации фальцев и свищей в покрытии из кровельной листовой стали выполняет кровельщик 2 разряда. Перед началом работ по текущему ремонту металлических кровель, инженер /техник, мастер/ вместе с кровельщиком обходят кровлю, устанавливают и отмечают места, подлежащие герметизации: /места протечек, разрушения суриковой замазки, герметиков, трещины и др./.

В таблице 2 указаны последовательность и приемы выполнения основных рабочих операций.

В таблице 3 приводится калькуляция трудовых затрат на герметизацию 100 п.м фальцевых соединений с использованием герметиков "Эластосил 11-06" и УТО-42.

В таблица 4 - 5 приводятся потребные материально-технические ресурсы.

Таблица 2

Последовательность и приемы выполнения основных рабочих операций

№ п/п

Наименование операций

Характеристика приемов труда, исполнители, орудия труда

1

2

3

1.

Расчистка поверхности, подлежащей герметизации

Кровельщик 2 разряда производит расчистку участков, подлежащих герметизации, от старой суриковой замазки, непрочной старой краски стальным скребком; от ржавчины - стальной щеткой.

2.

Герметизация фальцевых соединений и. мест примыкания

Кровельщик 2 разряда наносит герметик с помощью ручного пистолета или металлического шпателя и разравнивает герметик по форме фальца с помощью резинового шпателя. /рис.1/.

3.

Герметизация свищей и мелких пробоин

Кровельщик 2 разряда герметизирует свищи и мелкие пробоины.

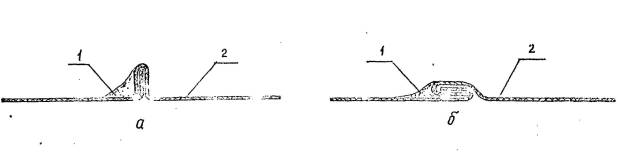

Рис. 3.

Конструкция загерметизированных фальцевых соединений металлических кровельных покрытий

а - стоячий фалец, б - лежачий фалец

1 - герметизирующий материал,

2 - кровельное покрытие

Таблица 3

Калькуляция трудовых затрат на герметизацию фальцевых соединений, свидей и мелких пробоин на металлических кровлях герметиками "Эластосил 11-06" и УТО-42

№ п/п

Основание к принятым нормам

Наименование работ

Единицы измерения

Объем работ

Норма времени в чел.-час. на ед. изм.

Затраты труда на весь объем работ в чел. -час.

Расценка на единицу измерения в руб. коп.

Стоимость затрат труда на весь объем работ в руб. коп.

1.

Применительно к ЕНиР 1969 г. § 20-1-77 № 1

Промазка фальцев герметиком с расчисткой поврежденных мест от старой краски, замазки и ржавчины, выправкой загибов и заусенцев на ремонтируемых местах

100 м фальцев

1,0

9,5

9,5

4-68

4-68

2.

-"- № 1

Промазка свищей герметиком

100 м свищей

1,0

1,1

1,1

0-54,2

0-54,2

Примечание. В сборниках ЕНиР и сборнике В 49 ВНиР отсутствуют прямые нормы времени и расценки на работы по герметизации фальцевых соединений и свищей на металлических кровлях. В данной калькуляции Нормы Времени и Расценки на эти работы приняты применительно к работам по промазке фальцев и свищей суриковой замазкой.

Эти нормы будут уточнены при массовой герметизации металлических кровель ластиками "Эластосил 11-06" и-УТО-42.

Таблица 4

Материально-технические ресурсы

1. Материалы на 100 м фальцевых соединений

№ п/п

наименование

марка

Единица измерения

количество

Основание к принятым нормам

ГОСТ ТУ

1

Однокомпонентный кремнийорганический герметик

«Эластосил 11-06»

кг.

7-10

По данным ЛНИИ АКХ

ТУ6-0,2-7-75-73

2

Однокомпонентный тиоколовый герметик

УТО-42

кг.

9-12

-"-

ТУ-38105-496-72

Таблица 5

2. Инструменты, потребные для производства работ

п/п

Наименование, тип, марка

ГОСТ

Назначение

1.

Шпатель-скребок

ГОСТ 11778-64

Применяется для очистки металлических кровель от старой суриковой замазки и отслоившейся краски

2.

Щетка стальная прямоугольная

-

Применяется для очистки поверхности от ржавчины

3.

Щетка волосяная

-

Применяется для очистки поверхности от пыли

4.

Шпатель стальной типа ШСД-130

ГОСТ 11778

Применяется для нанесения герметика

5.

Шпатель деревянный с резиновым наконечником

-

-"-

6.

Пистолет ручной для нанесения однокомпонентных самотвердеющих мастик, затаренных в тубы

-

Конструкция ЛНИИ АКХ




Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
