Гибкие вставки к центробежным вентиляторам |
На 2-х листах, на 4-х страницах |

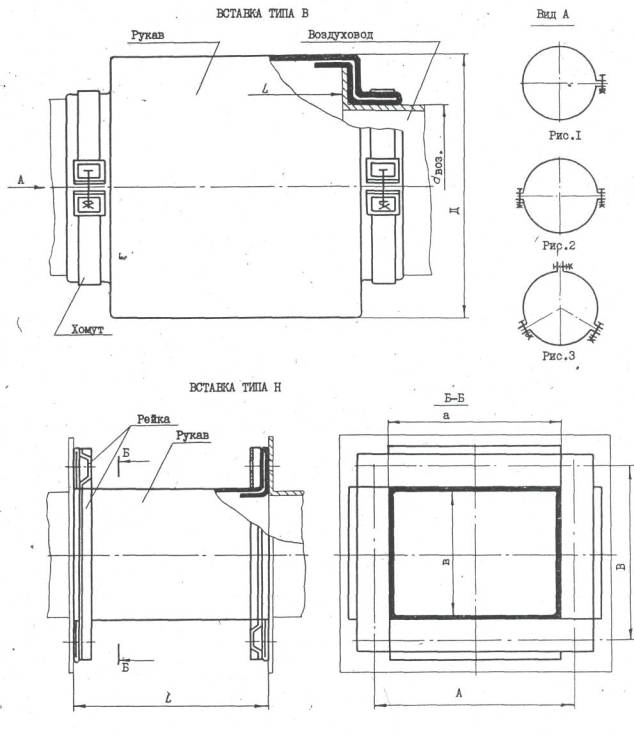

Д1АА ТЕХНИЧЕСКАЯ ХАРАКТЕРИСТИКА
Вставка типа В
|
Обозначение |
Д, мм |
dвоз., мм |
L, мм |
Тип вентилятора и его номер |
Масса, кг |
Рис. |
|
|
из парусины |
из ПНЛ-2 |
||||||
|
В.00.00 |
210 |
160 |
120 |
В-Ц10-28 № 2,5 |
0,62 |
0,51 |
I |
|
-01 |
230 |
180 |
ВВД № 5 |
0,64 |
0,52 |
||
|
-02 |
280 |
200 |
В-Ц14-46 № 2 В-Ц10-28 № 3,15 |
0,78 |
0,63 |
||
|
-03 |
315 |
250 |
В-Ц4-70 № 2,5 В-Ц4-75 № 2,5 В-Ц14-46 № 2,5 |
0,91 |
0,74 |
||
|
-04 |
350 |
280 |
ВВД № 8 |
0,96 |
0,77 |
||
|
-05 |
390 |
315 |
В-Ц4-70 № 3,15 В-Ц4-75 № 3,15 В-Ц14-46 № 3,15 ВВД № 9 В-Ц10-28 № 5 |
1,24 |
1,03 |
2 |
|
|
-06 |
410 |
250 |
В-Ц10-28 № 4 |
1,21 |
0,91 |
I |
|
|
-07 |
440 |
355 |
В-ЦП7-40 № 6 |
1,4 |
1,17 |
2 |
|
|
-08 |
480 |
400 |
В-Ц6-28 № 8 В-Ц4-70 № 4 В-Ц4-75 № 4 В-Ц14-46 № 4 |
1,59 |
1,27 |
||
|
-09 |
570 |
500 |
В-Ц4-70 № 5 В-Ц4-75 № 5 В-Ц14-46 № 5 В-ЦП6-45 № 5 |
1,71 |
1,43 |
||
|
-10 |
590 |
400 |
В-Ц6-28 № 10 |
1,89 |
1,44 |
||
|
-11 |
640 |
560 |
В-ЦП6-45 № 6 |
1,91 |
1,54 |
||
|
-12 |
700 |
630 |
В-Ц4-70 № 6,3 ВЦ4-75 № 6,3 В-Ц14-46 № 6,3 |
2,09 |
1,74 |
||
|
-13 |
810 |
710 |
200 |
В-ЦП6-45 № 8 |
2,65 |
2,05 |
|
|
-14 |
860 |
800 |
В-Ц4-70 № 8 В-Ц4-76 № 8 В-Ц14-46 № 8 |
2,69 |
2,2 |
3 |
|
|
-15 |
1080 |
1000 |
В-Ц4-70 № 10 В-Ц4-76 № 10 |
3,42 |
2,77 |
||
|
-16 |
1300 |
1250 |
250 |
В-Ц4-70 № 12,5 |
4,34 |
3,57 |
|
|
-17 |
1500 |
1400 |
В-Ц4-76 № 16А |
4,66 |
3,75 |
||
|
-18 |
1800 |
1600 |
В-Ц4-70 № 16А |
6,02 |
4,72 |
||
|
-19 |
1920 |
1800 |
В-Ц4-76 № 20 |
6,21 |
4,83 |
||
Вставка типа Н
|
Обозначение |
А×В, мм |
а×в, мм |
L, мм |
Тип вентилятора и его номер |
Масса, кг |
|
|
из парусины |
из ПНЛ-2 |
|||||
|
Н.00.00 |
140×140 |
115×115 |
120 |
ВВД № 5 |
0,65 |
0,61 |
|
-01 |
172×140 |
145×115 |
В-Ц10-28 № 2,5 В-Ц10-28 № 3,15 |
0,7 |
0,65 |
|
|
-02 |
170×170 |
145×145 |
В-Ц14-46 № 2 |
0,75 |
0,7 |
|
|
-03 |
200×200 |
175×175 |
В-Ц14-70 № 2,5 В-Ц4-75 № 2,5 В-Ц14-46 № 2,5 |
0,86 |
0,79 |
|
|
-04 |
204×164 |
175×135 |
В-Ц10-28 № 4 |
0,8 |
0,74 |
|
|
-05 |
242×242 |
215×215 |
ВВД № 8 ВВД № 9 |
1,5 |
0,97 |
|
|
-06 |
252×202 |
225×175 |
В-Ц10-28 № 5 |
1,0 |
0,93 |
|
|
-07 |
255×255 |
228×228 |
В-Ц4-70 № 3,15 В-Ц4-75 № 3,15 В-Ц14-46 № 3,15 |
1,14 |
1,06 |
|
|
-08 |
310×310 |
285×285 |
В-Ц4-70 № 4 В-Ц4-75 № 4 В-Ц14-46 № 4 |
1,34 |
1,24 |
|
|
-09 |
342×342 |
315×315 |
В-ЦП6-45 № 5 |
1,53 |
1,42 |
|
|
-10 |
370×292 |
345×265 |
В-Ц6-28 № 8 |
1,48 |
1,37 |
|
|
-11 |
380×380 |
355×355 |
В-Ц4-70 № 5 В-Ц4-75 № 5 В-Ц14-46 № 5 |
1,64 |
1,51 |
|
|
-12 |
405×405 |
378×378 |
В-ЦП7-40 № 6 |
1,74 |
1,6 |
|
|
-13 |
420×420 |
395×395 |
В-ЦП6-45 № 6 |
1,91 |
1,77 |
|
|
-14 |
458×360 |
430×335 |
В-Ц6-28 № 10 |
1,82 |
1,69 |
|
|
-15 |
470×470 |
445×445 |
В-Ц4-70 № 6,3 В-Ц4-75 № 6,3 В-Ц14-46 № 6,3 |
2,11 |
1,95 |
|
|
-16 |
524×524 |
495×495 |
В-ЦП6-45 № 8 |
2,31 |
2,13 |
|
|
-17 |
600×600 |
575×575 |
200 |
В-Ц4-70 № 8 В-Ц14-46 № 8 |
2,83 |
2,57 |
|
-18 |
680×600 |
655×575 |
В-Ц4-76 № 8 |
3,04 |
2,75 |
|
|
-19 |
750×750 |
725×725 |
В-Ц4-70 № 10 |
3,47 |
3,13 |
|
|
-20 |
850×750 |
825×725 |
В-Ц4-76 № 10 |
3,76 |
3,4 |
|
|
-21 |
925×925 |
900×900 |
250 |
В-Ц4-70 № 12,5 |
4,57 |
4,11 |
|
-22 |
1008×1176 |
980×1150 |
В-Ц4-70 № 16А В-Ц4-76 № 16А |
5,34 |
4,77 |
|
|
-23 |
1672×1476 |
1645×1450 |
В-Ц4-76 № 20 |
7,79 |
6,97 |
|
С2ВА УКАЗАНИЯ ПО ПРИМЕНЕНИЮ
Гибкие вставки к центробежным вентиляторам общепромышленного назначения предназначены для предотвращения передачи вибрации от вентилятора к воздуховодам, а также снижения уровня шума.
ДОПОЛНИТЕЛЬНЫЕ ДАННЫЕ
С выпуском настоящей серии серия 5.904-5 "Гибкие вставки к центробежным вентиляторам" анулируется.
В7ЕА СОСТАВ ПРОЕКТНОЙ ДОКУМЕНТАЦИИ
"Гибкие вставки к центробежным вентиляторам"
Рабочие чертежи
Объем проектных материалов, приведенных к формату А4 - 56.
В7ВА АВТОР ПРОЕКТА
ГПИ "Проектпромвентиляция", 125315, Москва, 2-й Амбулаторный проезд, д. 10
В7НА УТВЕРЖДЕНИЕ
Утверждены Главстройпроектом Госстроя СССР, протокол от 29.09.1986 г., № 70
введены в действие ГПИ "Проектпромвентиляция" приказ от 24.10.1986 г. № 239 с 01.01.1987 г.
Срок действия 1991 г.
В7КА ПОСТАВШИК
Тбилисский филиал ЦИТП, 380019, Тбилиси, 19
Авчальское шоссе, д. 86а
