ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ ШТАМПОВАННЫЕ РАВНОПРОХОДНЫЕ для ПАРопроводов ТЭС

Конструкция и размеры

ОСТ 108.104.13-82

Взамен

ОСТ 24.104.12 в части Рном.=41 кгс/см2, t=545ºC

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

срок введения с 01.01.85

до 01.01.96

(Измененная редакция. Изм. № 1)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

Проверен в 1983 г.

(Отметка введена дополнительно. Изм. № 1)

1. Настоящий стандарт распространяется на равнопроходные штампованные тройники с вытянутой горловиной для паропроводов тепловых электростанций с абсолютным давлением и температурой пара:

Р=13,73 МПа (140 кгс/см2), t=560ºC;

Р=13,73 МПа (140 кгс/см2), t=545ºC;

Р=13,73 МПа (140 кгс/см2), t=515ºC;

Р=4,02 МПа (41 кгс/см2), t=545ºC.

(Измененная редакция. Изм. № 3)

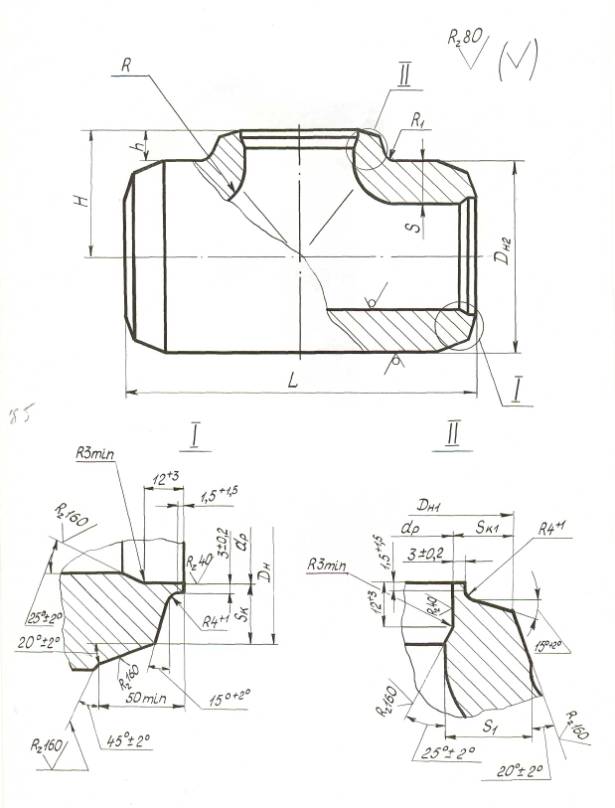

2. Конструкция, размеры и материал тройников должны соответствовать указанным на чертеже и в таблице.

3. Размеры высот Н и h радиусов R и R1 и толщины стенки Sk1 могут быть изменены при соблюдении условий прочности по усмотрению изготовителя.

4. Предельные отклонения по наружному диаметру 2 не должны превышать плюс 1,25% и минус 2%.

5. Остальные технические требования по ОСТ 24.125.60-89.

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

6. Исполнения, указанные в скобках, применять по согласованию с предприятием-изготовителем.

Пункт 6. (Введен дополнительно. Изм. № 2)

7. Размер S1 обеспечивается технологией изготовления.

Пункт 7. (Введен дополнительно. Изм. № 4)




Размеры в мм

Испол­нение

Услов­ный проход Dy

Присоединяемые трубы

Dн

Dн1

Dн2

dp

L

Н*

h

S

S1

Sk

Sk1

R

R1

Материал (марка, ГОСТ, ТУ)

Масса, кг

Наружный диаметр

толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Пред. откл. +5

не менее

не менее

не менее

не более

Номин.

Пред. откл.

Р=13,73 МПа (140 кгс/см2), t=560ºC

01

200

273

36

276

±1,2

277

+3

320

203

+0,72

600

±5

215

55

70

42

31,5

31,9

130

55

+5

Сталь 15ХIМIФ

ТУ 14-3-420-75

318,0

02

300

377

50

380

±2,0

383

+4

460

281

+0,81

850

300

70

95

57

44,3

45,0

160

40

Сталь 15ХIМIФ

ТУ 3-923-75

808,0

Р=13,73 МПа (140 кгс/см2), t=545ºC

03

200

273

32

276

±1,2

277

+3

320

211

+0,72

600

±5

220

60

70

42

27,3

27,8

130

55

+5

Сталь 15ХIМIФ

ТУ 14-3-420-75

318,0

04

250

325

38

328

±2,0

330

400

251

+0,81

750

250

50

75

45

32,3

32,8

135

50

541,0

Р=13,73 МПа (140 кгс/см2), t=515ºC

(05)

125

159

16

161

±1,2

163

+2

185

128

+0,63

400

±5

118

25

32

19

13,4

14,0

60

25

+5

Сталь 12ХIМФ

ТУ 14-3-460-75

59,2

(06)

150

194

20

196

198

225

156

500

148

35

36

21

16,5

17,0

70

30

Сталь 15ХIМIФ

ТУ 14-3-460-75

105,0

(07)

175

219

22

222

221

+3

245

176

153

30

18,5

19,0

(08)

225

273

26

276

277

320

222

+0,72

600

215

55

50

29

22,5

23,0

100

45

243,0

(09)

250

325

32

328

±2,0

330

380

263

+0,81

700

250

60

60

36

27,0

27,5

135

55

379,0

Р=4,02 МПа (41 кгс/см2), t=545ºC

10

150

159

8

161

±1,2

162

+2

176

144

+0,63

400

±5

113

25

20

11

5,8

6,1

45

20

+5

Сталь 15ХIМIФ

ТУ 14-3-460-75

34,5

11

250

273

13

276

273

+3

295

248

+0,72

600

188

40

26

17

9,9

10,4

60

25

Сталь 12ХIМФ

ТУ 14-3-460-75

115,0




(Измененная редакция. Изм. № 2)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

* Размеры для справок

Пример условного обозначения тройника штампованного равнопроходного с условным проходом Dу 250 мм исполнения 04:

ТРОЙНИК РАВНОПРОХОДНЫЙ 250 04 ОСТ 108.104.13-82

Пример маркировки: 04 ОСТ 108.104.13-82
