ОТРАСЛЕВОЙ СТАНДАРТ

ТРОЙНИКИ ПЕРЕХОДНЫЕ С ГОРЛОВИНОЙ для трубопроводов ТЭС

Конструкция и размеры

ОСТ 108.104.06-82

Взамен ОСТ 24.104.11

Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628

срок введения с 01.01.85

до 01.01.96

(Измененная редакция. Изм. № 1)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)



Проверен в 1983 г.

(Отметка введена дополнительно. Изм. № 1)

1. Настоящий стандарт распространяется на тройники переходные с вытянутой горловиной для трубопроводов тепловых электростанций с абсолютным давлением и температурой воды:

Р=3,92 МПа (40 кгс/см2), t=440ºC;

Р=7,45 МПа (76 кгс/см2), t=145ºC;

Р=4,31 МПа (44 кгс/см2), t=340ºC;

Р=3,92 МПа (40 кгс/см2), t=200ºC.

(Измененная редакция. Изм. № 3)

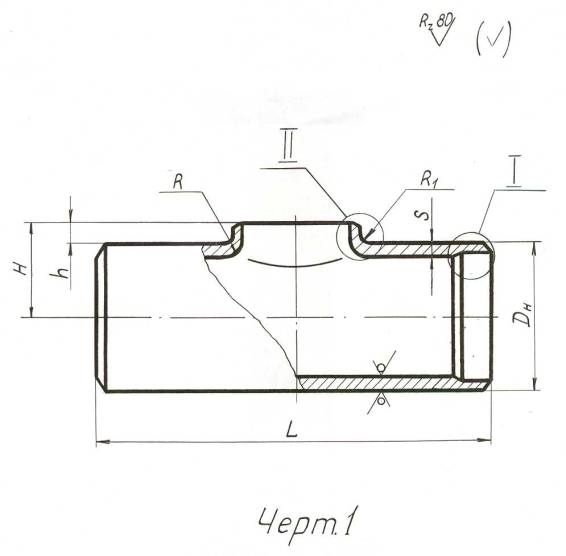

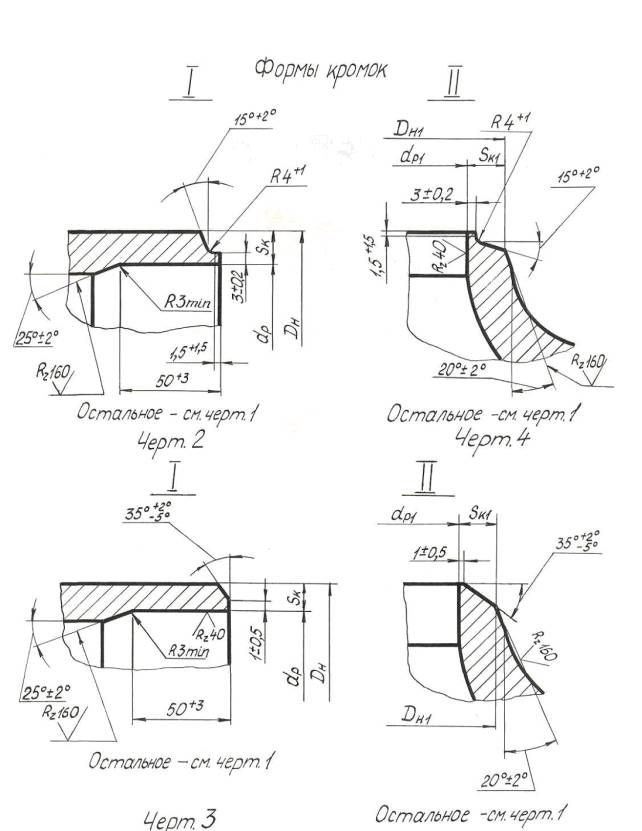

2. Конструкция, размеры и материал тройников должны соответствовать указанным на черт. 1¸5 и в таблице.

3. Размеры высот Н и h, радиусов R и R1 и толщины стенки Sк1 - могут быть изменены при соблюдении условий прочности по усмотрению изготовителя.

4. Остальные технические требования по ОСТ 24.125.60-89.

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)




(Измененная редакция. Изм. № 3)




Размеры в мм

Исполнение

Черт. для

Условный проход Dy×Dy1

Присоединяемые трубы

Dн*

Dн1

dp

dp1

L

Н*

h

S

Sk

Sk1

R

R1

Материал (марка, ТУ)

Масса, кг

I

II

Наружный диаметр и толщина стенки

Номин.

Пред. откл.

Номин.

Пред. откл.

Номин.

Пред. откл.

Пред. откл. ±5

Пред. откл. ±3

не менее

не более

не менее

Р=3,92 МПа (40 кгс/см2), t=440ºC

01

2

4

150×100

159×9

108×8

159

109

+1

142

+0,53

93

+0,46

400

103

23

13

7,2

5,9

25

9

Сталь 20

ТУ 14-3-460-75

18,7

02



200×100

219×13

219

195

+0,60

135

25

20

9,5

35

13

Сталь 20

ТУ 14-3-460-75

37,5

03



250×100

273×16

273

244

165

28

24

11,5

58,9

04



300×100

325×19

325

290

+0,68

191

28

28

13,5

45

19

82,0

Р=3,92 МПа (40 кгс/см2), t=440ºC; Р=7,45 МПа (76 кгс/см2), t=145ºC

05

2

5

150×80

159×9

89×6

159

91

+1

142

+0,53

77

+0,40

400

100

20

13

7,2

5,4

25

9

Сталь 20

ТУ 14-3-460-75

18,7

06

4

200×150

219×13

159×9

219

160

+2

195

+0,60

142

+0,53

500

140

30

20

9,5

7,7

35

16

Сталь 20

ТУ 14-3-460-75

46,9

07

250×150

273×16

273

244

169

32

24

11,5

73,7

08

250×200

219×13

221

+3

195

+0,60

172

35

11,0

09

300×150

325×19

159×9

325

160

+2

290

+0,68

142

+0,53

600

193

30

28

13,5

7,7

45

19

123,0

10

300×200

219×13

221

+3

195

+0,60

195

32

10,5

11

300×250

273×16

275

244

201

38

13,5

Р=7,45 МПа (76 кгс/см2), t=145ºC

12

2

5

150×100

159×9

108×6

159

109

+1

142

+0,53

97

+0,46

400

103

23

13

7,2

5,2

25

9

Сталь 20

ТУ 14-3-460-75

18,7

Р=4,31 МПа (44 кгс/см2), t=340ºC

13

2

5

150×100

159×7

108×6

159

109

+1

147

+0,53

97

+0,46

400

103

23

9

4,4

5,2

25

6

Сталь 20

ТУ 14-3-460-75

13,3

14

200×100

219×9

219

203

+0,60

500

135

25

13

5,6

35

9

33,0

15

250×100

273×10

273

254

165

28

16

6,6

5,6

50,7

16

300×100

325×13

325

303

+0,68

600

193

30

19

7,6

45

13

92,0

Р=4,31 МПа (44 кгс/см2), t=340ºC; Р=3,92 МПа (40 кгс/см2), t=200ºC

17

2

5

150×80

159×7

89×4

159

91

+1

147

+0,53

81

+0,46

400

100

20

9

4,4

3,6

25

15

Сталь 20

ТУ 14-3-460-75

13,3

18

4

200×150

219×9

159×7

219

160

+2

203

+0,60

147

+0,53

500

138

28

13

5,6

5,0

35

11

33,0

19

250×150

273×10

159×7

273

160

+2

254

+0,60

147

+0,53

500

167

30

16

6,6

5,0

35

11

50,7

20

250×200

219×9

221

+3

203

+0,60

170

33

6,6

21

300×150

325×13

159×7

325

160

+2

303

+0,68

147

+0,53



195

32

19

7,6

5,0

45

16

92,0

22

300×200

219×9

221

+3

203

+0,60



198

35

6,6

23

300×250

273×10

275

254



203

40

7,6

24

350×200

377×13

219×9

377

221

354

203

600

234

45

24

8,6

6,6

55

146,0

25

350×250

273×10

275

254



7,6

26

350×300

325×13

328

303

+0,68

700

8,8

27

400×200

426×14

219×9

426

221

401

+0,76

203

+0,60



258

9,5

6,6

50

167,0

28

400×250

273×10

275

254



253

40

7,6

29

400×300

325×13

328

303

+0,68



253

40

8,8

30

450×200

465×16

219×9

465

221

437

203

+0,60

800

278

45

30

10,5

6,6

55

20

259,0

31

450×250

273×10

275

254

7,6

32

450×300

325×13

328

303

+0,68

283

50

8,8

33

450×350

377×13

382

+4

354

800

283

50

9,8

259,0

Р=3,92 МПа (40 кгс/см2), t=200ºC

34

3

5

125×80

133×5

89×4

133

91

+1

124

+0,46

81

+0,46

300

85

18

10

3,2

3,6

23

9

Сталь 20

ТУ 14-3-460-75

9,1

35

125×100

108×4,5

109

100

87

20

3,5






(Измененная редакция. Изм. № 1)

(Измененная редакция. Изм. № 2)

(Измененная редакция. Изм. № 3)

(Измененная редакция. Изм. № 4)

* Размер для справок

Пример условного обозначения тройника переходного с условным проходом Dу×Dу1 150×100 мм исполнения 14:

ТРОЙНИК ПЕРЕХОДНЫЙ 150×100 14 ОСТ 108.104.06-82

Пример маркировки: 14 ОСТ 108.104.06-82
