ОТРАСЛЕВОЙ СТАНДАРТ
|
ТРОЙНИКИ РАВНОПРОХОДНЫЕ С ОБЖАТИЕМ для трубопроводов ТЭС Конструкция и размеры |
ОСТ 108.104.04-82 Введен впервые |
Указанием Министерства энергетического машиностроения от 04.06.82 № ВВ-002/4628
срок введения с 01.01.85
до 01.01.96
(Измененная редакция. Изм. № 1)
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
Проверен в 1983 г.
Отметка введена дополнительно. Изм. № 1
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на тройники равнопроходные с вытянутой горловиной и обжатыми концами для трубопроводов тепловых электростанций с абсолютным давлением и температурой среды:
Р=3,92 МПа (40 кгс/см2), t=440°C;
Р=7,45 МПа (76 кгс/см2), t=I45°C;
Р=4,31 МПа (44 кгс/см2), t=340°C;
Р=3,92 МПа (40 кгс/см2), t=200°C.
(Измененная редакция. Изм. № 3)

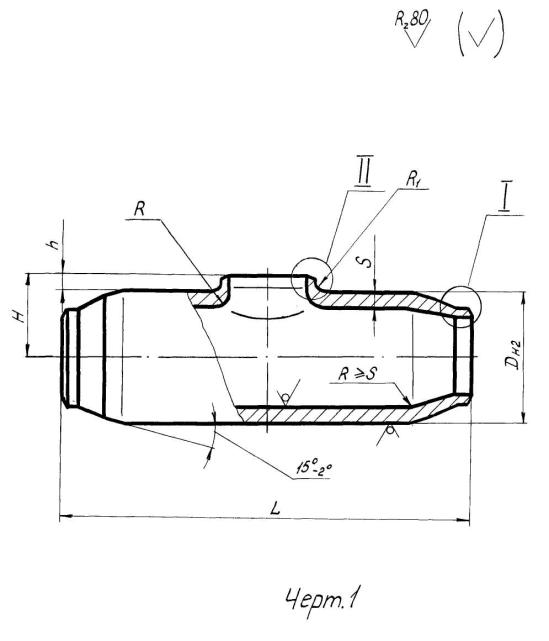

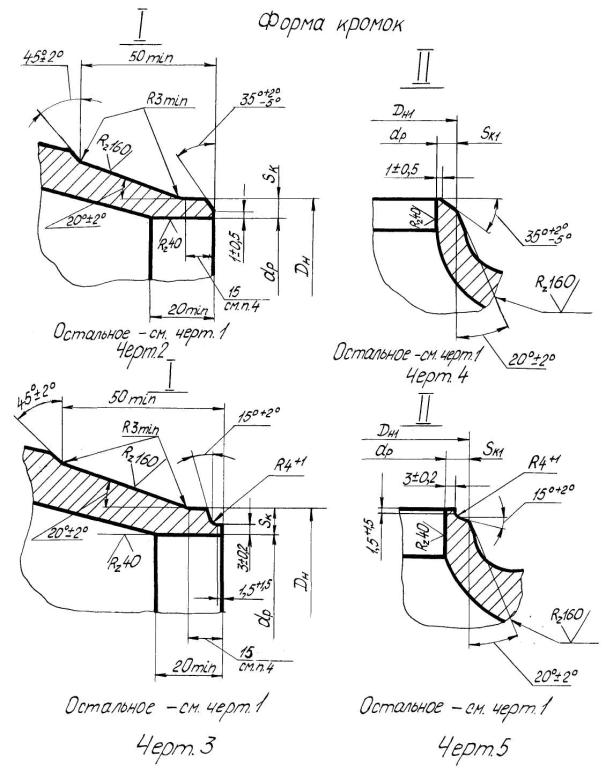

2. Конструкция и размеры тройников должны соответствовать указанным на черт. 1÷5 и в таблице.
3. Материал тройников - сталь 20 по ТУ 14-3-460-75.
4. Размер прямого участка - рекомендуемый и уточняется технологическим процессом изготовителя. Допускается изготовление подкатанной части без прямых участков.
5. Размеры высот Н и h, радиусов R и R1
и толщины стенки
- могут быть изменены
при соблюдении условий прочности по усмотрению изготовителя.
6. Остальные технические требования по ОСТ 24.125.60-89.
(Измененная редакция. Изм. № 3)
(Измененная редакция. Изм. № 4)
