открытое акционерное общество Проектно-конструкторский и технологический институт промышленного строительства ОАО ПКТИпромстрой

УТВЕРЖДАЮ

Генеральный директор, к.т.н.

____________ С.Ю. Едличка

«___» _____________ 2001 г.

ТЕХНОЛОГИЧЕСКАЯ КАРТА
на устройство подвесных потолков
из плит типа «Акмигран»

8-01-ТК

Главный инженер

__________ А.В. Колобов

Зам. генерального директора, к.т.н.

__________ В.В. Шахпаронов

Начальник отдела

__________ Б.И. Бычковский

2001

Технологическая карта на устройство подвесных потолков из плит типа «Акмигран» предназначена для производителей работ, мастеров и бригадиров, работников служб комплектации и технического надзора, а также инженерно-технических работников строительных и проектных организаций.

При разработке «Технологической карты на устройство подвесных потолков из плит типа «Акмигран» учтен опыт ряда строительных организаций Московского региона.

В работе рассмотрены декоративные подвесные потолки на металлическом каркасе с лицевыми элементами типа «Акмигран».

Работа выполнена сотрудниками ОАО ПКТИпромстрой в составе:

Стронгин И.Я. - ответственный исполнитель;

Воинова Е.А., Савина О.А. - компьютерная обработка и графика;

Ярымов Ю.А. - технологическое сопровождение разработки;

Бычковский Б.И. - техническое руководство, корректура и нормоконтроль;

Шахпаронов В.В., к.т.н. - научно-методическое руководство и редактирование;

Едличка С.Ю., к.т.н., заслуженный строитель РФ - общее руководство разработкой технологических карт.

Авторы будут признательны за предложения и возможные замечания по составу и содержанию настоящей работы.

Контактный телефон: (095) 214-36-49. Факс - (095) 214-95-53

E-mail: pkti@rinet/ru

www/rinet/ru/-pkti

СОДЕРЖАНИЕ

1 Область применения

1.1 Областью применения подвесных потолков типа «Акмигран» являются здания различного назначения: административные, культурно-бытовые, общеобразовательные, производственные с относительной влажностью в помещениях 60 - 70 % и температурой от 5 °С до 30 °С.

Они используются как декоративные, так и в виде акустических элементов помещений, ограждающих надпотолочное пространство, в котором размещаются различные инженерные сети и коммуникации для кондиционирования воздуха, электроосветительных и слаботочных устройств и др., и повышающих комфортность помещений.

1.2 В настоящей технологической карте рассмотрены вопросы устройства декоративных подвесных потолков на металлическом каркасе с лицевыми элементами из плит «Акмигран»

1.3 Декоративные плиты подвесного потолка «Акмигран» с отделанной лицевой поверхностью изготавливают из минеральной гранулированной ваты, крахмального связующего с гидрофобизирующими, антисептическими и другими добавками. Габаритные размеры плит подвесного потолка, мм: длина - 300, ширина - 300 либо 250, толщина - 18. Масса каждой плиты - 0,7 кг. Масса одного квадратного метра подвесного потолка из плит «Акмигран» без учета выпусков составляет 10,3 кг.

1.4 Конструкция подвесного потолка, состоящего из «черного» и «чистого» каркаса с лицевыми элементами из плит типа «Акмигран», показана на рисунке 1. Расстояние от горизонтальных стержней стального каркаса до уровня «чистого» потолка в зависимости от конструктивного решения составляет 160 - 320 мм или 80 - 150 мм.

«Черный» каркас выполняется из вертикальных выпусков из перекрытия и горизонтальных стальных стержней или элементов уголкового профиля из стали ВСт3, приваренных между собой. Выпуска, укладываемые при монтаже плит перекрытий, выполнены из круглой арматурной стали. Длина выпусков зависит от высоты надпотолочного пространства.

«Чистый» каркас состоит из подвесок с крепежными деталями и направляющих алюминиевых профилей, в которые вставляются и передвигаются до проектного положения плиты подвесного потолка.

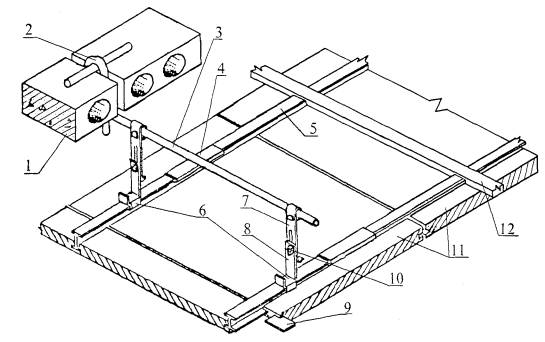

1 - железобетонная плита перекрытия; 2 - выпуск арматуры из перекрытия; 3 - горизонтальный стержень стального каркаса; 4 - соединительная накладка; 5 - направляющая; 6 - наездник; 7 - подвеска; 8 - скоба подвески; 9 - шпонка; 10 - болтовое соединение; 11 - плита «Акмигран»; 12 - гребенка.

Рисунок 1 - Конструктивная схема подвесного потолка с лицевыми элементами из плит «Акмигран»

Конструкция подвесных потолков из плит «Акмигран» разработана институтом «Моспроект-2».

1.5 Крепление направляющей из алюминиевого профиля к горизонтальным стержням «черного» каркаса производится при помощи подвески, изготовленной из оцинкованной тонколистовой стали по ГОСТ 14918-80*.

1.6 Акустические плиты «Акмигран» между собой соединяются в процессе монтажа при помощи фибровых шпонок. Опирание плит по контуру помещения производят на металлическую погонажную деталь (уголок).

1.7 Небольшие массы и размеры конструктивных элементов подвесных потолков, позволяют осуществлять монтажные работы вручную.

1.8 Конструктивное решение подвесного потолка позволяет вести монтаж плит снизу и снимать отдельные элементы на любом участке потолка при ремонте проводок, установке и замене светильников.

2 Технология и организация выполнения работ

2.1 Подготовительные работы

2.1.1 До начала монтажа подвесного потолка должны быть закончены отделочные работы, связанные с мокрыми процессами (штукатурные, устройство цементных стяжек и др.) с составлением, при необходимости, актов на скрытые работы.

2.1.2 Перед монтажом подвесного потолка выполняются следующие работы:

- ремонт железобетонных плит перекрытия (при необходимости);

- нанесение на металлические балки огнезащитной штукатурки;

- покрытие суриком за два раза всех металлических неоцинкованных деталей;

- разметка помещения и вынесение отметок подвесного потолка;

- закрепление осей помещения и линий подвесок каркаса подвесного потолка;

- разметка мест установки светильников и др.;

- сортировка плит подвесного потолка;

- сверление и прирезка отверстий в плитах подвесного потолка.

2.1.3 Помещения перед монтажом подвесного потолка очищаются от строительного мусора. При размещении под перекрытием систем отопления, водопровода и канализации трубопроводы до монтажа подвесного потолка должны быть спрессованы.

2.1.4 Перед монтажом плит подвесного потолка температурные и влажностные условия в помещении должны соответствовать эксплуатационным. В зимний период помещения, где ведется монтаж подвесных потолков, должны обязательно отапливаться. Температура воздуха должна быть не ниже +10 °С, а относительная влажность не выше 70 %.

При другом температурно-влажностном режиме плиты «Акмигран» теряют свои физические характеристики и применению не подлежат.

Примечание: В увлажненных помещениях плиты «Акмигран» разбухают и выпучиваются. В пересушенных помещениях - ссыхаются и коробятся.

2.1.5 Железобетонные конструкции перекрытий и элементы каркасов, которые просматриваются через вентиляционные потолочные решетки и другие отверстия в подвесных потолках, заранее окрашиваются в цвета, согласованные с авторским надзором.

2.1.6 Готовность помещений к монтажу конструкций подвесного потолка определяется комиссией, назначенной руководством управления, с составлением акта готовности.

2.1.7 Для каждой работы подбирается требуемое оборудование, инструмент, приспособления, инвентарь, оснастка и др. в соответствии с рекомендациями, изложенными в таблице 1.

Таблица 1 - Способы выполнения и требуемые инструмент, приспособления, инвентарь и оснастка для выполнения подготовительных работ

2.2 Технология производства работ

2.2.1 Монтаж подвесных потолков включает следующие работы:

- устройство несущего каркаса;

- установка подвесок и направляющих;

- установка алюминиевого уголка на стенах помещения;

- крепление подвесок;

- крепление подвесок;

- устройство лицевой поверхности подвесного потолка.

Таблица 2 - Способы выполнения и требуемое оборудование, инструмент, приспособления, инвентарь и оснастка для монтажа подвесных потолков

2.2.3 Схема крепления алюминиевых направляющих к горизонтальным стрежням каркаса приведена на рисунке 2.

На рисунке 3 показаны детали подвесного потолка с размерами.

2.2.4 Последовательность монтажа элементов подвесного потолка в ячейках здания размерами в плане 6´6 м, графически показанная на рисунке 4, включает следующие операции:

- проверку расположения выпусков из перекрытия в первой ячейке;

- приварку во второй ячейке здания размерами 6´6 м горизонтальных стержней и их окраска, а также окраску выпусков из перекрытия суриком за два раза;

- установку в третьей ячейке здания алюминиевых направляющих на подвесках;

- установку в четвертой ячейке помещения алюминиевого уголка на стенах (при необходимости);

- крепление подвесок (окончательное) к стальному каркасу в пятой ячейке;

- устройство лицевой поверхности подвесного потолка в шестой ячейке.

2.2.5 При устройстве подвесного потолка в первую очередь укладываются рядовые плиты, а во вторую - фризовые плиты. Каждая фибровая шпонка, служащая для уплотнения поперечных швов рядовых плит «Акмигран», должна опираться обоими концами на полки пазов двух смежных рядовых плит.

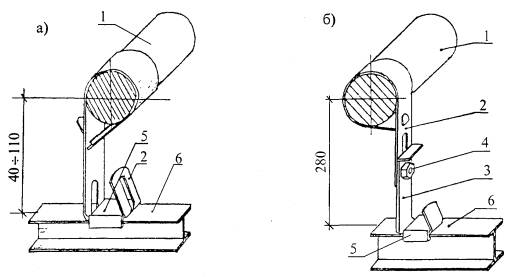

а) при помощи одной подвески; б) при помощи подвески и скобы подвески;

1 - горизонтальный стержень стального каркаса; 2 - подвеска; 3 - скоба подвески; 4 - болтовое соединение; 5 - наездник; 6 - алюминиевая направляющая.

Рисунок 2 - Схемы крепления алюминиевых направляющих при устройстве подвесных потолков

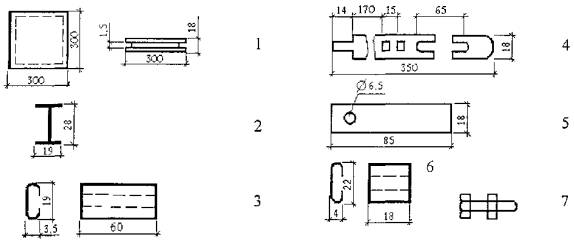

1 - плита подвесного потолка «Акмигран»; 2 - алюминиевая направляющая; 3 - соединительная накладка; 4 - подвеска; 5 - скоба подвески; 6 - наездник (соединительная скоба); 7 - болт с гайкой.

Рисунок 3 - Детали подвесного потолка

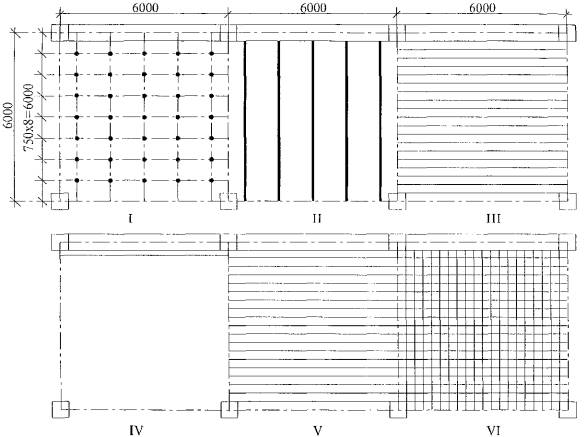

I - схема расположения выпусков арматуры из перекрытия; II - приварка горизонтальных стержней и окраска их, а также выпусков; III - установка алюминиевых направляющих на подвесках (через 300 мм); iv - установка алюминиевого уголка на стенах (при необходимости); V - крепление подвесок (окончательное) к стальному каркасу; VI - устройство лицевой поверхности подвесного потолка.

Рисунок 4 - Схема последовательности монтажа элементов подвесного потолка из плит типа «Акмигран» в ячейках здания размерами в плане 6´6 м

2.2.6 При нестандартных размерах крайних фризовых плит необходимо произвести их обрезку без повреждения кромок и лицевой поверхности.

2.2.7 В качестве рабочего места для монтажников и облицовщиков при устройстве подвесных потолков используются, в основном, инвентарные подмости, леса или вышки согласно принятым решениям ППР.

2.2.8 Работы по монтажу подвесных потолков на металлическом каркасе с лицевыми плитами «Акмигран» осуществляются поэтажно или посекционно захватками, определяемыми проектом производства работ.

2.3 Транспортирование и складирование изделий и материалов

2.3.1 Все элементы подвесных потолков должны поставляться на строительство комплектно, в упаковке, исключающей возможность их деформации и повреждения окраски.

2.3.2 Транспортирование плит производится автотранспортом с предохранением их от увлажнения и механических повреждений.

2.3.3 Алюминиевые направляющие длиной 6 м транспортируются в пакетах, которые стягивают металлическими лентами для предохранения от деформаций, или в специальных контейнерах.

2.3.4 Плиты подвесного потолка «Акмигран» должны храниться в закрытых отапливаемых помещениях при относительной влажности воздуха не более 70 % на стеллажах стопками в ящиках высотой не более 1,5 м с прокладками из эластичных материалов.

2.3.5 Расстояние зоны складирования элементов подвесного потолка до наиболее удаленного места производства работ по устройству потолка рационально назначить не более 20 м. Запас материалов должен полностью обеспечивать участок захватки.

3 Требования к качеству и приемке работ

3.1 Контроль качества устройства подвесных потолков осуществляется специалистами или специальными службами, входящими в состав строительных организаций или привлекаемыми со стороны, и оснащенными техническими средствами, обеспечивающими необходимую достоверность и полноту контроля.

3.2 Качество работ при устройстве подвесных потолков обеспечивается производственным контролем, который включает входной контроль рабочей документации, конструкций, изделий и материалов, операционный контроль отдельных строительных процессов и производственных операций и приемочный контроль устройства подвесных потолков.

3.3 Производственный контроль технологических операций устройства подвесных потолков выполняется с целью обеспечения нормативного уровня качества подвесных потолков и повышения их надежности.

3.4 При входном контроле рабочей документации должна производиться проверка ее комплектности и достаточности содержащейся в ней технической информации для устройства подвесных потолков.

При входном контроле поставляемых элементов подвесного потолка, материалов и изделий, используемых при устройстве подвесных потолков, внешним осмотром определяется соответствие требованиям стандартов и других нормативных документов и рабочей документации, а также наличие и содержание паспортов, сертификатов и других сопроводительных документов.

3.5 Внешний вид плит «Акмигран» должен соответствовать эталонам, утвержденным в установленном порядке. Величина и количество допускаемых дефектов внешнего вида плит приведены в таблице 3.

Таблица 3 - Допускаемые дефекты внешнего вида плит подвесного потолка

3.6 Плиты должны иметь правильную прямоугольную форму и ровную лицевую поверхность. Лицевая поверхность плит «Акмигран» должна быть пористой, равномерно окрашенной, матовой. Торцевые и тыльные стороны плит во избежание выкрашивания должны быть окрашены.

Размеры плит проверяются по шаблону. Допускаемые отклонения от размеров плит подвесного потолка приведены в таблице 4.

Таблица 4 - Величина допускаемых отклонений плит подвесного потолка

3.7 По физико-механическим показателям плиты должны соответствовать требованиям, приведенным в таблице 5.

Таблица 5 - Физико-механические показатели плит подвесного потолка

3.8 Алюминиевые направляющие поставляются на стройку длиной 6 м. Они не должны иметь искривлений более 0,5 мм на 1 м и скрутку более 1° на 1 м.

Подвески направляющих, соединительные накладки, наездники, гребенки должны изготавливаться из оцинкованной тонколистовой стали по ГОСТ 14918-80*.

3.9 Операционный контроль правильности разметки взаимно перпендикулярных осевых линий помещений, разметки на перекрытиях мест установки выпусков арматуры, вынесения отметок и разметки линий «чистого» потолка, разметки мест установки светильников, анемостатов и др. следует проводить в процессе производства работ и обеспечивать своевременное выявление дефектов и принятие мер по их устранению и предупреждению. При операционном контроле проверяется соблюдение технологии выполнения всех процессов и операций по устройству подвесных потолков, а также соответствие выполняемых работ рабочим чертежам, строительным нормам, правилам и стандартам, технологическим картам. Результат операционного контроля должен фиксироваться в журнале работ.

3.10 Скрытые работы подлежат освидетельствованию с составлением акта по форме, приведенной в приложении 6* СНиП 3.01.01-85*.

3.11 При приемочном контроле проверяется качество устройства подвесных потолков.

3.12 Контроль качества работ по устройству подвесных потолков должен производиться на всех этапах их изготовления, а также по окончании устройства подвесных потолков.

Контроль осуществляется производителем работ, представителями авторского надзора проектной организации и технического надзора заказчика.

Контрольные операции, проводимые при устройстве подвесных потолков, приведены в таблице 6.

3.14 Горизонтальность лицевой поверхности смонтированного подвесного потолка проверяется двухметровой контрольной рейкой. Допускается отклонение не более 2 мм на длину контрольной рейки.

Искривление швов между плитами допускается не более 1 мм на 1 м. Перепад высот между двумя смежными плитами допускается не более 0,5 мм, а на один метр не более 1 мм.

Потолок должен быть однотонным. На поверхности плит потолка не должно быть пятен, расслоений, околов кромок, разнотонности, а также зазоров в местах сопряжений плит с колоннами, светильниками, вентиляционными решетками и т.п.

Таблица 6 - Перечень технологических процессов, подлежащих обязательному контролю при устройстве подвесных потолков

4 Требования техники безопасности и охраны труда, экологической и пожарной безопасности

4.1 Монтаж подвесных потолков следует выполнять с соблюдением требований охраны труда и техники безопасности в соответствии со СНиП 12-03-01, СНиП III-4-80* и специальных указаний организаций, требования которых не должны противоречить нормативным документам.

4.2 Монтаж подвесных потолков приходится выполнять в помещениях внутри зданий в ограниченном пространстве - в стесненных условиях как по высоте, так и по габаритным размерам помещений в плане. Это требует особого внимания всех участников строительных работ.

4.3 Работы по монтажу подвесных потолков необходимо выполнять под руководством начальника участка, прораба, мастера, назначенных приказом. На них возлагается ответственность за выполнение мероприятий по технике безопасности и промсанитарии, охране труда, экологической и пожарной безопасности.

4.4 Персонал должен быть обучен безопасности труда в соответствии с ГОСТ 12.0.004-90.

4.5 При подготовке и производстве работ по монтажу подвесных потолков необходимо выполнять требования электробезопасности в соответствии со СНиП 12-03-01, требования выполнения электросварочных работ (сварку) в соответствии с ГОСТ 12.3.003-86*. Электрододержатели, применяемые при ручной дуговой электросварке металлическими электродами, должны соответствовать требованиям ГОСТ 14651-78*Е.

Пожарная безопасность на участках работ и рабочих местах должна обеспечиваться в соответствии с требованиями ГОСТ 12.1.004-91* и ППБ 01-93*.

4.6 Ручная дуговая электросварка металлическими электродами должна производиться с применением двух проводов, один из которых следует присоединить к электрододержателю, а другой (обратный) - к свариваемой детали (основанию), при этом зажим вторичной обмотки сварочного трансформатора, к которому присоединен обратный провод, должен быть заземлен (занулен).

4.7 К обслуживанию электросварочных установок допускаются специалисты, имеющие соответствующее удостоверение и не ниже II группы по электробезопасности.

4.8 Монтаж подвесных потолков осуществляется с лесов, подмостей, вышек. Средства подмащивания должны соответствовать требованиям СНиП 12-03-01, ГОСТ 24259-80 и ГОСТ 24258-88. Средства подмащивания должны иметь ровные рабочие настилы с зазором между досками не более 5 мм, а при расположении настила на высоте 3 м и более - ограждения и бортовые элементы.

4.9 Леса и подмости высотой до 4 м допускаются к эксплуатации только после их приемки производителем работ или мастером и регистрации в журнале работ, а выше 4 м - после приемки комиссией, назначенной руководителем строительно-монтажной организации, и оформления актом.

В местах подъема людей на леса и подмости должны быть плакаты с указанием величины и схемы размещения нагрузок.

Леса в процессе эксплуатации должны осматриваться прорабом или мастером не реже чем через каждые 10 дней.

Подъем рабочих на подмости допускается только по приставным лестницам. Приставные лестницы должны быть оборудованы нескользящими опорами и ставиться в рабочее положение под углом 70 - 75° к горизонтальной поверхности.

4.10 Включать в электросеть и отключать от нее электросварочные установки должны только электромонтеры.

4.11 Монтажные работы выполняют с применением ручного и механизированного инструмента. Ручной инструмент должен быть прочным, надежным и удобным, использовать инструмент нужно только по назначению.

4.12 Обрезку лицевых плит в пределах территории строительной площадки следует производить в специально отведенных местах, имеющих вытяжную вентиляцию, доступ к которым лицам, не участвующим в работе, запрещен. Обрезку лицевых плит необходимо производить в рукавицах и очках с небьющимися стеклами. При резке плит «Акмигран» следует пользоваться перчатками, очками, респираторами.

При попадании волокна минеральной ваты на открытые поверхности тела необходимо осторожно удалить его, не втирая в кожу.

Выводы электропроводов должны быть надежно изолированы при монтаже светильников в подвесных потолках во избежания поражения электротоком рабочих, занятых устройством подвесных потолков.

4.13 Экологическая безопасность выполнения работ по монтажу подвесных потолков должна быть обеспечена за счет контроля предельно допустимых концентраций веществ в воздухе рабочей зоны, а также уровня шума и вибрации на рабочих местах в соответствии в ГОСТ 12.1.003-83*, ГОСТ 12.1.005-88 и ГОСТ 12.1.012-90.

Контроль за соответствием гигиенических нормативов условий труда следует осуществлять при проведении аттестации рабочих мест по условиям труда в соответствии с Положением о порядке аттестации рабочих мест по условиям труда в строительстве и жилищно-коммунальном хозяйстве СП 12-133-2000.

4.14 При устройстве подвесных потолков должны быть соблюдены требования по предотвращению запыленности и загазованности воздуха, не следует накапливать много строительных отходов и мусора. Их не допускается при уборке сбрасывать с этажей зданий и сооружений без применения закрытых лотков и бункеров-накопителей.

5 Потребность в материально-технических ресурсах

5.1 Мелкоразмерные элементы «Акмигран» имеют небольшую массу, поэтому при устройстве подвесного потолка требуется небольшое количество относительно несложных машин. Ведомость потребных машин и механизмов приведена в таблице 7.

5.2 Потребные технологическая оснастка, инструмент, инвентарь и приспособления приведены в таблице 8.

Таблица 7 - Ведомость машин, механизмов и инструмента

Таблица 8 - Ведомость потребности в технологической оснастке, инструменте, инвентаре приспособлениях.

5.2.1 Потребность в необходимых материалах и изделиях на 100 м² подвесного потолка приведена в таблице 9.

Таблица 9 - Ведомость потребности в материалах и изделиях

6 Технико-экономические показатели

6.1 Затраты труда по отдельным операциям приняты в соответствии с данными, приведенными в «Карте трудовых процессов строительного производства на устройство подвесных потолков из плиток «Акмигран», разработанной ВНИПИ труда в строительстве Госстроя СССР, а также в «Операционно-технологической карте на устройство подвесных потолков с лицевыми элементами из плит «Акмигран», АГШ и гипсовыми декоративными литыми плитами ГР», разработанной ПКТИпромстрой и представленные в таблице 10.

Таблица 10 - Затраты труда по отдельным операциям на монтаж 10 м² подвесных потолков из плит «Акмигран»

6.2 Затраты труда на приварку горизонтальных стержней стального каркаса к выпускам арматуры приняты по данным «Операционно-технологической карты на устройство подвесных потолков с лицевыми элементами из плит типа «Акмигран», АГШ и гипсовыми декоративными литыми плитами ГР» в количестве двух минут на один сварной шов.

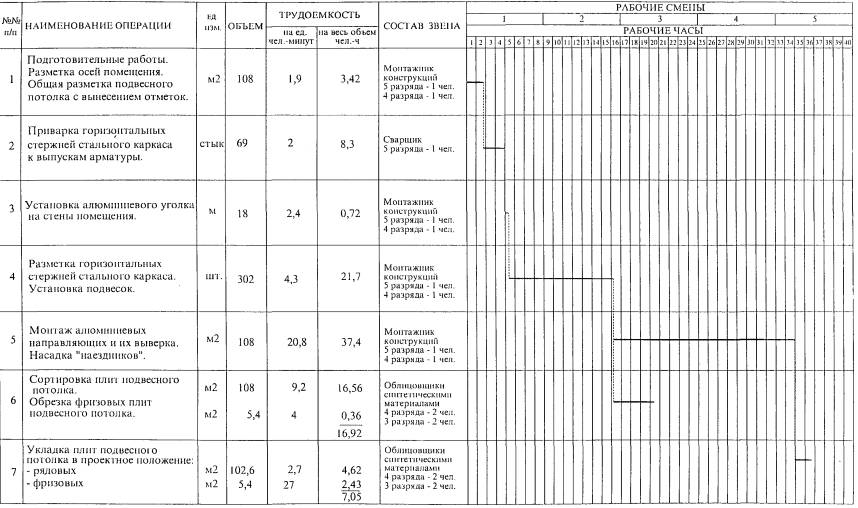

6.3 График производства работ на устройство подвесных потолков из плит «Акмигран» в трех ячейках здания размером 6´6 м общей площадью в 108 м² представлен в таблице 11. Там же приведены принятые составы звеньев для выполнения работ по устройству подвесных потолков.

6.4 Технико-экономические показатели на устройство подвесного потолка приведены в таблице 12, как на 108 м², так и на 100 м².

6.5 Продолжительность устройства подвесного потолка в трех ячейках здания общей площадью 108 м² составляет 35,68 часов или 4,46 смены.
