КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-1.12-77 |
|
Разработана Ростовским отделом ПИ Промстальконструкция Минмонтажспецстроя СССР * Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
УКЛАДКА РИГЕЛЕЙ |
||
Входит в комплект карт ККТ-4.1-1 Монтаж сборных железобетонных и бетонных конструкций промышленных зданий |
||
Взамен КТ-4.1-1.12-67 |
* 344000, г. Ростов-на-Дону, ул. Серафимовича, 42.
1.1. Карта предназначена для организации труда рабочих при укладке железобетонных ригелей высотой 600 мм, длиной 5530 мм, массой 2,69 т.
1.2. Показатели производительности труда
|
По карте |
По ЕНиР |
Выработка на 1 чел.-день, ригелей |
5,34 |
3,50 |
Затраты труда на один ригель, чел.-ч |
1,5 |
2,3 |
2.1. Ригели укладывают на выверенные и закрепленные колонны после того, как бетон в стыках колонн и фундаментов достигнет 70 % проектной прочности.
Смещение осей ригелей относительно разбивочных осей на колоннах не должно превышать ± 5 мм; а отклонение высотных отметок опорных узлов ригелей ± 20 мм.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV разряда (М2) - 1
монтажники конструкций III разряда (М3, М4) - 2
3.2. Инструменты, приспособления и инвентарь
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
1 |
2 |
3 |
Строп двухветвевой грузоподъемностью 5 т |
Чертеж 4960Р ПИ Промстальконструкция ** |
1 |
Лестница приставная |
Чертеж 4596 Р-27 того же ПИ |
2 |
Оттяжка из пенькового каната длиной 20 м |
- |
2 |
Лом монтажный |
ГОСТ 1405-72 |
2 |
Молоток-кирочка |
ГОСТ 11042-72 |
2 |
Рулетка |
РС-20, ГОСТ 7502-69 |
1 |
** 125080, Москва, А-80, Волоколамское шоссе, 1.
4.1. Ригели монтируют при помощи крана. После выверки установленных ригелей электросварщик сначала прихватывает, а потом полностью приваривает их к закладным деталям колонн.

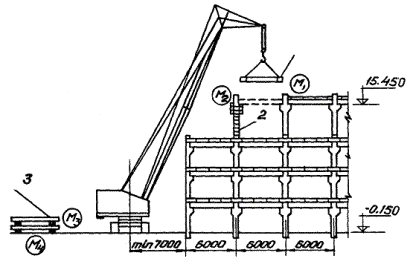

4.2. Организация рабочего места
1 - монтируемый ригель; 2 - приставная лестница; 3 - складированные ригели

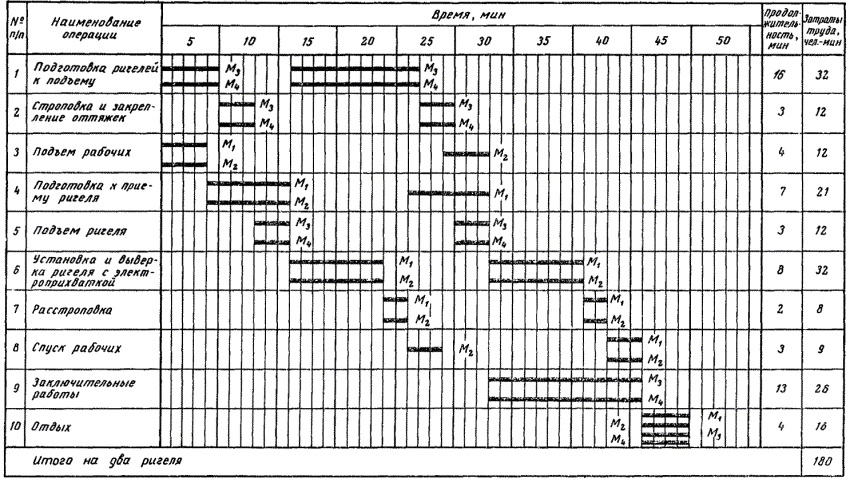

4.3. График трудового процесса
Примечание. Закрепление ригелей электросваркой выполняет электросварщик V разряда, не входящий в состав эвена монтажников.
4.4. Описание операций
Наименование операций, их продолжительность, * исполнители и орудия труда; характеристика приемов труда |
|
1 |
ПОДГОТОВКА РИГЕЛЕЙ К ПОДЪЕМУ; 16 мин; М3, М4; молотки-кирочки, рулетка Монтажники М3 и М4 подготовляют два ригеля к подъему - осматривают их, очищают закладные детали от ржавчины и наплывов бетона, проверяют геометрические размеры ригелей |
2, 4 |

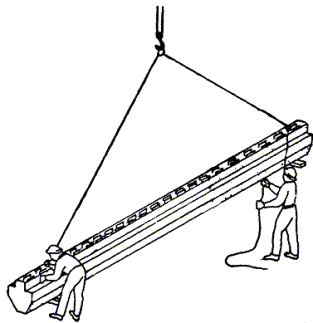

СТРОПОВКА РИГЕЛЕЙ И ЗАКРЕПЛЕНИЕ ОТТЯЖЕК, ПОДГОТОВКА К ПРИЕМУ РИГЕЛЕЙ; М1 - 14 мин; М2 - 7 мин; М3, М4 - 6 мин; строп, оттяжки, приставные лестницы, молотки-кирочки Монтажники М3 и М4 стропят один ригель двухветвевым стропом и прикрепляют к нему оттяжки. Монтажники М1 и М2, стоя на приставных лестницах, подготовляют место установки ригеля. Так же готовятся к приему второго ригеля |
5 |
ПОДЪЕМ РИГЕЛЕЙ; 6 мин; М3, М4; строп, оттяжки Машинист крана подает ригель к месту установки. Монтажник М3 следит за подъемом и одновременно, вместе с монтажником М4, при помощи оттяжек удерживает ригель в нужном положении. Второй ригель поднимают так же |
6 |
УСТАНОВКА, ВЫВЕРКА И ЭЛЕКТРОПРИХВАТКА РИГЕЛЕЙ; 16 мин; М1, М2; строп, ломы Монтажники М1 и М2 принимают ригель, рихтуют его ломами. Электросварщик прихватывает ригель сваркой к закладным деталям колонн |
7 |
РАССТРОПОВКА РИГЕЛЕЙ; 4 мин; М1, М2; строп, оттяжки, лестницы, ломы Монтажники М1 и М2 после расстроповки каждого из ригелей, снимают оттяжки. Затем они спускаются на землю или перекрытие, переставляют приставные лестницы и переносят инструменты к следующим колоннам |
* На два ригеля.
