КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА

КТ-4.1-4.2-77

Разработана трестом Укрмонтажоргстрой* Минмонтажспецстроя УССР

Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство

УСТАНОВКА ДВУХВЕТВЕВЫХ ЖЕЛЕЗОБЕТОННЫХ КОЛОНН МАССОЙ ОТ 8,5 ДО 15 т

Входит в комплект карт ККТ-4.1-1

Монтаж сборных железобетонных и бетонных конструкций

Взамен КТ-4.1-4.2-68

Выработка на 1 чел.-день, колонн

1,55

1,05

Затраты труда на одну колонну, чел.-ч

5,13

7,70

Лом монтажный

ГОСТ 1405-72

2

Щетка стальная

Каталог-справочник ЦНИИТЭстроймаша,* стр. 83

1

Кувалда

ГОСТ 11402-65

2

Лопата

ГОСТ 3620-63

2

Молоток слесарный

ГОСТ 2310-70

2

Зубило

ГОСТ 7211-72

2

Скребок для очистки закладных деталей

-

2

Метр стальной складной

ГОСТ 7253-54

4

Рулетка

РС-50, ГОСТ 7502-69

1

Нивелир

ГОСТ 10528-69

1

Теодолит

ГОСТ 10529-70

2

Траверса грузоподъемностью 15 т

ТК-4, чертеж 555/12 треста Укрмонтажоргстрой, альбом 5

1

Строп универсальный длиной 6 м для перекантовки колонны

Тот же альбом

1

Расчалка с винтовой стяжкой и струбциной

Чертеж 5021-15 ПИ Промстальконструкция**

2

Оттяжка из пенькового каната диаметром 25 мм, длиной 33 м, с карабином

-

2

Клинья инвентарные винтовые для выверки колонн

Чертежи 15.02.01-08 треста Промтехмонтаж***

8

Ведро

-

1

Тележка двухколесная с контейнером для инструментов

Чертеж КБ-68051 Гипрооргсельстроя****

1

1

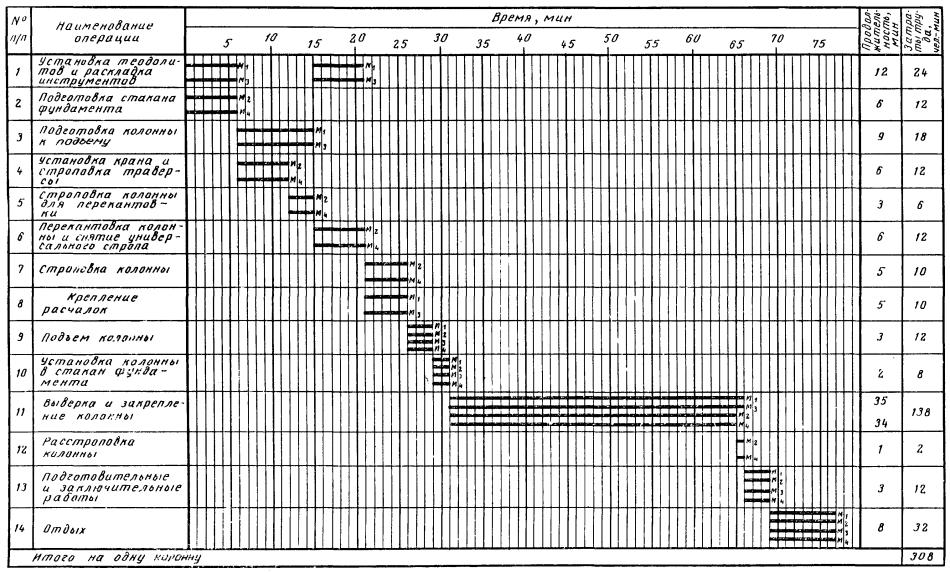

УСТАНОВКА ТЕОДОЛИТОВ; РАСКЛАДКА ИНСТРУМЕНТОВ; 12 мин; М₁, М₃; теодолиты, нивелир, тележка с контейнером для инструментов

Монтажник М₁ устанавливает теодолиты по осям здания. Расстояние от теодолита до монтируемой колонны должно быть примерно равно двойной ее высоте. Нивелир он устанавливает в радиусе равном одной высоте колонны. Монтажник М₃ раскладывает инструменты на рабочем месте

2

ПОДГОТОВКА СТАКАНА ФУНДАМЕНТА; 6 мин; М₂, М₄; лопата, метр

Монтажник М₂ метром обмеряет башмак фундамента, проверяет наличие осевых рисок и при необходимости наносит их. Монтажник М₄ лопатой очищает стакан фундамента от грязи и промывает его водой

3

ПОДГОТОВКА КОЛОННЫ К ПОДЪЕМУ; 9 мин; М₁, М₃; молоток, зубило, скребок, рулетка, стальная щетка

Монтажник М₁ проверяет наличие закладных деталей на колонне и при необходимости очищает их стальной щеткой. Монтажник М₃ скребком очищает колонну от грязи. Затем они вместе осматривают колонну, проверяют с помощью рулетки ее геометрические размеры и расстояния между закладными деталями, наносят масляной краской осевые риски на гранях колонны и ее оголовке

4

УСТАНОВКА КРАНА И СТРОПОВКА ТРАВЕРСЫ; 6 мин; М₂, М₄; кувалды, рулетка, траверса

Монтажники М₂ и М₄ при помощи рулетки определяют место стоянки крана и фиксируют его деревянным колышком. Машинист устанавливает кран на отмеченное место и по сигналу монтажника М₂ опускает крюк к траверсе. Монтажник М₄ устанавливает серьгу траверсы в положение, удобное для заводки крюка, а монтажник М₂, придерживая предохранительную скобу, цепляет за нее крюк крана

5

СТРОПОВКА КОЛОННЫ ДЛЯ ПЕРЕКАНТОВКИ; 3 мин; М₂, М₄; универсальный строп

Монтажник М₄ берет обеими руками универсальный строп и протягивает его под колонной в середине второй от консоли диафрагмы. Монтажник М₂ принимает строп, подтягивает его и устанавливает на грани колонны инвентарные подкладки, прикрепленные на универсальном стропе. Затем монтажник М₂ продевает длинный конец стропа в петлю короткого и надевает его на крюк крана. Монтажник М₄ придерживает левой рукой крюк, а правой отводит предохранительную скобу

6

ПЕРЕКАНТОВКА КОЛОННЫ И СНЯТИЕ УНИВЕРСАЛЬНОГО СТРОПА; 6 мин; М₂, М₄; универсальный строп, траверса с захватом

Монтажники М₂ и М₄, закончив строповку колонны, отходят на безопасное расстояние и дают машинисту крана сигнал поднять колонну. Машинист крана приподнимает колонну вверх, а затем укладывает ее на ребро, после чего монтажник М₄ расстроповывает колонну. Монтажник М₂ подает машинисту крана сигнал опустить захват к месту строповки (на середине проема), а монтажник М₄ заводит его в проем колонны

7

СТРОПОВКА КОЛОННЫ; 5 мин; М₂, М₄; траверса с захватом, оттяжка

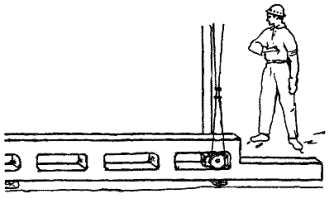

Монтажник М₂ принимает захват и подает сигнал машинисту крана опустить его на нижнюю ветвь колонны. Затем он берет в правую руку свободную ветвь стропа, надевает ее на вал захвата и крепит оттяжку. Монтажник М₄ в это время придерживает вал.

После этого монтажник М₂ подает машинисту крана сигнал натянуть стропы траверсы и вместе с монтажником М₄ проверяет правильность и надежность строповки

8

КРЕПЛЕНИЕ РАСЧАЛОК; 5 мин; М₁, М₃; расчалки со струбцинами

Монтажник М₁ крепит струбцину на колонне. Монтажник М₃, нажимая большим пальцем правой руки на защелку крюка расчалки и придерживая кольцо левой рукой, заводит крюк в кольцо струбцины

Крепление струбцины к диафрагме

1 - струбцина; 2 - кольца для крепления расчалок; 3 - расчалки; 4 - рукоятка для зажима струбцины; 5 - колонна

9

ПОДЪЕМ КОЛОННЫ; 3 мин; М₁, М₂, М₃, М₄; траверса с захватом, оттяжка

Монтажник М₂ подает машинисту крана сигнал и он приподнимает колонну на 10 - 20 см. После выверки монтажником М₂ надежности строповки машинист крана продолжает подъем колонны. Монтажники М₁, М₃ и М₄ следят за подъемом колонны

10

УСТАНОВКА КОЛОННЫ В СТАКАН ФУНДАМЕНТА; 2 мин; М₁, М₂, М₃, М₄

Монтажники М₃ и М₄ принимают колонну на высоте 30 см над стаканом фундамента. По сигналу монтажника М₂ машинист крана плавно опускает колонну, а монтажники М₃ и М₄, придерживая ее с двух сторон, направляют в стакан фундамента так, чтобы риски на колонне совместились с рисками на стакане. Монтажник М₁ следит за установкой колонны

11

ВЫВЕРКА И ЗАКРЕПЛЕНИЕ КОЛОННЫ; М₁, М₃ - 35 мин; М₂, М₄ - 34 мин; ломы, инвентарные винтовые клинья, теодолиты, нивелир

Монтажники М₁, М₂, М₃ и М₄ временно закрепляют колонну инвентарными винтовыми клиньями, вставляя их в зазоры между колонной и стенкой стакана фундамента. Вертикальность колонны выверяют, удерживая ее на крюке крана. Небольшие отклонения в плане и по вертикали монтажники М₃ и М₄ по команде монтажников М₁ и М₂ регулируют, завинчивая клинья с одной стороны и ослабляя их с другой. При значительных отклонениях колонны по вертикали ее положение регулируют натяжением расчалок с одной стороны и ослаблением с другой. Нижние концы расчалок закрепляют за строповочные петли соседних фундаментов или за инвентарные якоря

12

РАССТРОПОВКА КОЛОННЫ; 1 мин; М₂, М₄; оттяжка

По сигналу монтажника М₂ машинист крана опускает захват траверсы на диафрагму колонны и продолжает опускать стропы траверсы до провисания. Когда надетый на вал захвата строп достаточно опустится, монтажник М₄ легким рывком оттяжки снимает его с вала. Монтажник М₂ дает машинисту крана команду вывести захват из проема колонны
