КАРТА ТРУДОВОГО ПРОЦЕССА СТРОИТЕЛЬНОГО ПРОИЗВОДСТВА |
КТ-4.1-7.19-77 |
|
|
Разработана конструкторско-технологическим институтом Минпромстроя СССР* Откорректирована и рекомендована ВНИПИ труда в строительстве Госстроя СССР для внедрения в строительное производство |
||
|
УКЛАДКА РЯДОВЫХ ПАНЕЛЕЙ ПЕРЕКРЫТИЯ |
|
|
|
Входит в комплект карт ККТ-4.1-1 Монтаж каркасных зданий из сборных железобетонных элементов серии ИИ-04 |
||
|
Взамен КТ-4.1-7.19-73 |
|
* 300600, г. Тула, проспект Ленина, 108.
1. ОБЛАСТЬ И ЭФФЕКТИВНОСТЬ ПРИМЕНЕНИЯ КАРТЫ
1.1. Карта предназначена для организации труда рабочих при укладке рядовых панелей перекрытия площадью до 10 м2.
1.2. Показатели производительности труда
|
|
По карте |
По ЕНиР |
|
Выработка на 1 чел.-день, панелей |
13,3 |
10,5 |
|
Затраты труда на одну панель, чел.-ч |
0,60 |
0,76 |
Примечание. В затраты труда включено время на подготовительно-заключительные работы (4 %) и отдых (12 %).
1.3. Снижение затрат труда и повышение выработки рабочих достигается за счет четкой организации труда в звене.
2. УСЛОВИЯ И ПОДГОТОВКА ВЫПОЛНЕНИЯ ПРОЦЕССА
2.1. До начала работ необходимо смонтировать и окончательно закрепить все конструкции нижележащих этажей и разложить панели перекрытия в зоне действия крана.
2.2. Работы следует выполнять, строго соблюдая правила техники безопасности и охраны труда рабочих согласно СНиП III-А.11-70, § 14.
3. ИСПОЛНИТЕЛИ, ПРЕДМЕТЫ И ОРУДИЯ ТРУДА
3.1. Исполнители:
монтажник конструкций V разряда (М1) - 1
монтажник конструкций IV " (М2) - 1
монтажник конструкций II " (М3) - 1
3.2. Инструменты, приспособления и инвентарь
|
Наименование, назначение и основные параметры |
ГОСТ, № чертежа |
Количество, шт. |
|
Строп четырехветвевой грузоподъемностью 4 т, длина ветвей 4 м |
РЧ-508-72 ЦНИИОМТП* |
1 |
|
Лом монтажный |
ГОСТ 1405-72 |
2 |
|
Молоток-зубило |
ГОСТ 11042-72 |
2 |
|
Рулетка |
РС-20, ГОСТ 7502-69 |
1 |
|
Кельма |
ГОСТ 9533-71 |
2 |
|
Метр стальной складной |
ГОСТ 7253-54 |
1 |
|
Площадка монтажная |
Чертеж 2577.000.000 треста Могоргстрой** |
2 |
|
Лопата |
ГОСТ 3620-63 |
1 |
|
Ящик для инструментов |
- |
1 |
|
Ящик для раствора объемом 0,35 м |
РЧ-72-209-001 ГОСИНТИ*** |
1 |
|
Уровень строительный |
УС2-700, ГОСТ 9416-67 |
1 |
* Рабочие чертежи можно приобрести в Бюро внедрения ЦНИИОМТП.
** 113095, Москва, Ж-95, ул. Б. Полянка, 51а.
*** Москва-Центр, пр. Серова, 5.
4. ТЕХНОЛОГИЯ ПРОЦЕССА И ОРГАНИЗАЦИЯ ТРУДА
4.1. Операции по укладке панелей перекрытия выполняют в следующем порядке: очищают панель и проверяют ее размеры, а также целостность закладных деталей и монтажных петель; стропят и подают панель к месту укладки; укладывают, выверяют и расстроповывают панель.

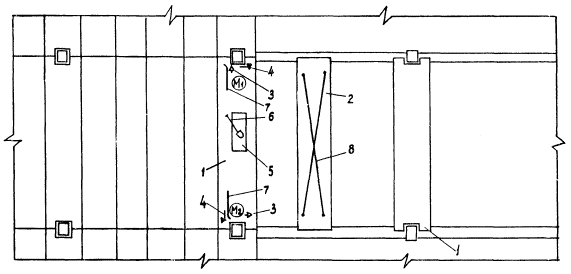

4.2. Организация рабочего места
1 - уложенные связные панели; 2 - укладываемая панель; 3 - кельмы; 4 - молотки-зубила; 5 - ящик с раствором; 6 - лопата; 7 - ломы; 8 - четырехветвевой строп

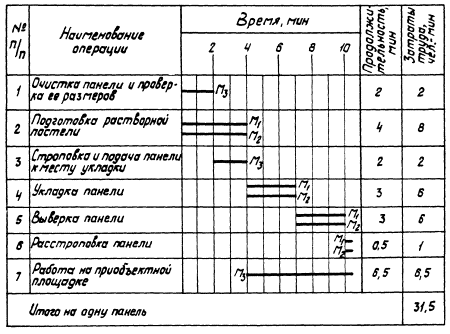

4.3. График трудового процесса
4.4. Описание операций
|
№ по графику |
Наименование операций, их продолжительность,* исполнители и орудия труда; характеристика приемов труда |
|
1 |
2 |
|
1 |
ОЧИСТКА ПАНЕЛИ И ПРОВЕРКА ЕЕ РАЗМЕРОВ; 2 мин; М3; молоток-зубило Монтажник М3 осматривает панель, проверяет наличие закладных деталей и состояние монтажных петель. Легкими ударами молотка-зубила он очищает панель от наплывов бетона, грязи и наледи |
|
2 |
ПОДГОТОВКА РАСТВОРНОЙ ПОСТЕЛИ; 4 мин; М1, М2; молоток-зубило, лопата, кельма, ящик с раствором Монтажник М2 с помощью молотка-зубила очищает место укладки панели, а монтажник М1 лопатой набирает раствор из ящика и устраивает на полках ригелей растворную постель, разравнивая раствор кельмой
|
|
3 |
СТРОПОВКА И ПОДАЧА ПАНЕЛИ К МЕСТУ УКЛАДКИ; 2 мин; М3; строп Монтажник М3 принимает поданный машинистом крана строп, поочередно цепляет его крюки за монтажные петли панели и подает команду машинисту крана натянуть ветви стропа. Убедившись в надежности строповки, монтажник М3 отходит на безопасное расстояние, а машинист крана по его сигналу поднимает и перемещает панель к месту укладки |
|
4 |
УКЛАДКА ПАНЕЛИ; 3 мин; М1, М2; строп Монтажники М1 и М2, стоя на ранее уложенной панели, принимают поданную машинистом крана панель на расстоянии 30 см от перекрытий и ориентируют ее над местом укладки. Машинист крана по сигналу монтажника М1, опускает панель на растворную постель. Ветви стропа остаются натянутыми
|
|
5, 6 |
ВЫВЕРКА И РАССТРОПОВКА ПАНЕЛИ; 3,5 мин; М1, М2; ломы, ящик с раствором, кельма, уровень, строп Монтажники М1 и М2 уровнем проверяют правильность укладки панели по высоте, устраняя замеченные отклонения путем изменения толщины растворной постели. При смещении панели в плане монтажники рихтуют ее ломами. Затем по команде монтажника М1 машинист крана ослабляет натяжение ветвей стропа, а монтажники расстроповывают панель
|
* На одну панель.
