Нормы и расценки
на новые технологии
в строительстве

(СПРАВОЧНИК ИНЖЕНЕРА-СМЕТЧИКА)

Под общей редакцией П.В. Горячкина

ЧАСТЬ I

ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ
И ЕДИНИЧНЫЕ РАСЦЕНКИ НА СТРОИТЕЛЬНЫЕ РАБОТЫ

СБОРНИК 30. МОСТЫ И ТРУБЫ

Москва
2004 г.

Авторский коллектив:

П.В. Горячкин, А.И. Штоколов, В.Г. Гурьев, А.Н. Жуков, А.П. Иванов. Л.А. Данилова, Б.А. Бархударян, М.В. Макарова, Е.Н. Федотова, В.М. Семкова, Н.Н. Калинко, Т.А. Кропотова, М.И. Гуслин

Нормы и расценки на новые технологии в строительстве (Справочник инженера-сметчика). - Москва, 2004.

Предлагаемый Справочник включает дополнительные элементные сметные нормы и единичные расценки в базисном уровне цен 2000 года на работы с применением новых технологий, оборудования, машин и механизмов, материалов, изделий и конструкций, в том числе импортного производства, а также дополнительные нормы и расценки по традиционным технологиям производства работ.

Предназначен для широкого круга инженерно-технических специалистов и экономистов строительно-монтажных и ремонтно-строительных организаций, связанных с разработкой, согласованием, утверждением и экспертизой сметной документации.

СОДЕРЖАНИЕ

Сборник 30. Мосты и трубы.. 1

Таблица ЭСН 30-08-025 Устройство водоотвода и гидроизоляции проезжей части на мостах под автомобильные дороги. 2

Таблица ЭСН 30-08-033 Устройство деформационного шва системы «Торма Джойнт» в проезжей части автодорожных мостовых сооружений. 6

Таблица ЭСН 30-08-041 Огрунтовка монтажных соединений мостовых металлоконструкций лакокрасочными материалами. 8

Таблица ЭСН 30-08-042 Окраска мостовых металлоконструкций лакокрасочными материалами. 9

Таблица ЭСН 30-08-043 Огрунтовка и окраска болтов в стыках мостовых металлоконструкций лакокрасочными материалами. 10

Таблица ЭСН 30-08-048 Укрепление поверхности матрацами «Рено». 12

ЧАСТЬ I

ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ И ЕДИНИЧНЫЕ РАСЦЕНКИ

НА СТРОИТЕЛЬНЫЕ РАБОТЫ

СБОРНИК 30. МОСТЫ И ТРУБЫ

РАЗДЕЛ 08. РАЗНЫЕ РАБОТЫ

8. ДЕФОРМАЦИОННЫЕ ШВЫ

Таблица ЭСН 30-08-025 Устройство водоотвода и гидроизоляции проезжей части на мостах под автомобильные дороги

Состав работ:

01. Подготовка изолируемой поверхности. 02. Очистка, окраска битумным лаком и установка водоотводных устройств. 03. Устройство подготовительного слоя из бетона и уход за ним. 04. Грунтовка битумным лаком. 05. Приготовление и разогрев битумной мастики. 06. Устройство гидроизоляции в местах примыкания к водоотводным устройствам и тротуарам. 07. Устройство гидроизоляции проезжей части. 08. Устройство защитного слоя и уход за ним.

Измеритель: 100 м2 изолируемой поверхности

Устройство водоотвода и гидроизоляции проезжей части на мостах под автомобильные дороги:

30-08-025-5             мостопластом (филизолом) с устройством защитного слоя

30-08-025-6             мостопластом (филизолом) без устройства защитного слоя

30-08-025-7             при изоляции проезжей части, не требующей устройства подготовительного слоя (сточного треугольника) исключать из норм 30-08-025-5, 30-08-025-6

Шифр ресурса

Наименование элемента затрат

Ед. измер.

30-08-025-5

30-08-025-6

30-08-025-7

1

Затраты труда рабочих-строителей

чел.-ч.

134,09

107,67

10,1

1.1

Средний разряд работы



3,4

3,6

2,7

2

Затраты труда машинистов

чел.-ч.

5,92

4,68

0,36

3

МАШИНЫ И МЕХАНИЗМЫ









121011

Котлы битумные передвижные 400 л

маш.-ч.

1,9

1,9

-

111301

Вибраторы поверхностные

маш.-ч.

3,02

1,51

1,51

050201

Компрессоры передвижные с двигателем внутреннего сгорания 800 кПа (8 ат) 10 м3/мин

маш.-ч.

3,33

3,33

-

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч.

0,1

0,07

-

021141

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 10 т

маш.-ч.

0,08

0,04

-

021243

Краны на гусеничном ходу при работе на других видах строительства (кроме магистральных трубопроводов) до 16 т

маш.-ч.

2,41

1,24

0,36

150401

Горелки газопламенные

маш.-ч.

2,4

2,4

-

4

МАТЕРИАЛЫ









(101-2197)

Мостопласт

м2

137,5

137,5

-

101-0080

Битумы нефтяные строительные для кровельных мастик марки БНМ-75/35

т

0,063

0,063

-

101-0612

Мастика клеящая морозостойкая битумно-масляная МБ-50

т

0,088

0,088

-

204-9182

Сетка сварная из холоднотянутой проволоки 5 мм

т

0,32

-

-

401-0208

Бетон гидротехнический, класс В 22,5 (М300)

м3

7,14

3,06

3,06

101-1786

Лак битумный БТ-123

т

0,052

0,052

-

105-0206

Трубки водоотводные чугунные для стока воды на мостах

т

0,158

0,158

-

101-0002

Асбест-наполнитель

т

0,015

0,015

-

411-0001

Вода

м3

5

2,14

-

101-0587

Масло индустриальное И-20А

т

0,011

0,011

-

101-0792

Полотно иглопробивное для дорожного строительства «Дорнит-2»

10 м2

5,71

2,86

2,86

101-1745

Бензин растворитель

т

0,0322

0,0322

-

101-1299

Топливо дизельное из малосернистых нефтей

т

0,0194

0,0194

-

101-9462

Пленка полиэтиленовая

м2

78,51

39,33

39,33

542-0042

Пропан-бутан

кг

14,4

14,4

-

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Eд. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 30-08-025 Устройство водоотвода и гидроизоляции проезжей части на мостах под автомобильные дороги

100 м2 изолируемой поверхности



Устройство водоотвода и гидроизоляции проезжей части на мостах под автомобильные дороги:















30-08-025-5

мостопластом (филизолом) с устройством защитного слоя

100 м2

17316,42

1544,52

548,18

83,85

15223,72

134,09

(101-2197)

Мостопласт

м2









137,50



30-08-025-6

мостопластом (филизолом) без устройства защитного слоя

100 м2

9828,05

1269,59

433,61

64,39

8124,85

107,67

(101-2197)

Мостопласт

м2









137,50



30-08-025-7

при изоляции проезжей части, не требующей устройства подготовительного слоя (сточного треугольника) исключать из расценок 30-08-025-5, 30-08-025-6

100 м2

3197,03

107,75

33,66

5,69

3055,62

10,10

УСТРОЙСТВО ДЕФОРМАЦИОННОГО ШВА СИСТЕМЫ «ТОРМА ДЖОЙНТ» В ПРОЕЗЖЕЙ ЧАСТИ АВТОДОРОЖНЫХ МОСТОВЫХ СООРУЖЕНИЙ

Введение

«Торма» представляет собой конструкцию деформационного шва, предназначенную для перекрытия зазора между пролетными строениями, воспринятия и обеспечения прольных и угловых перемещений в надопорных сечениях и над шарнирными соединениями пролетных строений автодорожных мостовых сооружений.

Конструкцию «Торма» применяют на мостовых сооружениях, имеющих перемещения в шве с амплитудой до ± 15 мм, определяемые в соответствии с требованиями СНиП 2.05.03-84.

Конструкция «Торма» разработана английской фирмой «Prismo», защищена британским патентом № 2001379В, европейским патентом № 0000642 (1981 г. «Prismo») и отдельные детали немецким патентом № 3720643 (фирма «Lafrentz» 1990 г.).

Конструкция «Торма» относится к группе закрытых швов, в которых перемещение реализуется за счет деформации материала, перекрывающего деформационный шов.

Конструкция подвижна во всех направлениях, т.е. она обеспечивает продольные, поперечные и вращательные перемещения.

Эксплуатационные достоинства конструкции «Торма» состоят в следующем: обеспечена непрерывность проезжей части, вследствие чего отсутствуют толчки и стук при проезде транспортных средств через деформационный шов; конструкция водонепроницаема; за счет применения материалов для перекрытия деформационного шва, подобных асфальтобетону, не изменяется характер движения через шов; обеспечивается высокий коэффициент сцепления поверхности шва с шиной автомобиля; конструкция шва не требует специального содержания, отличного от содержания покрытий проезжей части; конструкция может быть легко заменена в процессе эксплуатации при возникновении дефектов; при устройстве конструкции шва движение может быть открыто практически сразу после завершения строительных работ.

Конструкция «Торма» представлена на рис. 1 в привязке к отечественным мостовым сооружениям с железобетонной плитой проезжей части и в увязке с конструкцией дорожной одежды, регламентированной СНиП 2.05.03-84.

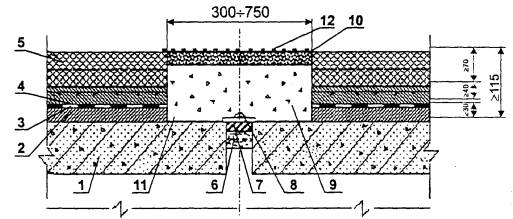

1 - пролетное строение; 2 - выравнивающий слой; 3 - гидроизоляция; 4 - защитный слой; 5 - асфальтобетонное покрытие; 6 - уплотнитель зазора; 7 - герметик; 8 - перекрытие шва; 9 - щебень пролитый полимерно-битумным вяжущим; 10 - смесь полимерно-битумного вяжущего со щебнем (получено в мешалке); 11 - полимерно-битумное вяжущее; 12 - полимерно-битумное

Рис. 1. Конструкция деформационного шва «Торма» (дренаж условно не показан)

В состав конструкции входят: пористый уплотнитель зазора из жаростойкого материала, например - пористого полиуретана, крученый пеньки и т.п.; герметик зазора, в качестве которого применяют вяжущее BJ 200; перекрывающая зазор алюминиевая или стальная полоса с крепежными элементами (гвозди), которые во избежание коррозии должны быть из того же материала, что и перекрывающая полоса; заполнение зазора в дорожной одежде - из смеси одномерного щебня и вяжущего BJ 200; герметизирующий слой из вяжущего BJ 200; мелкий щебень.

Конструкцию «Торма» выполняют выше плиты проезжей части.

В местах окончания гидроизоляции в штрабе предпочтительно устройство дренажного канала с дренажными трубками для отвода воды с гидроизоляции, проникшей через слои дорожной одежды. Дренажные каналы устраивают с обеих сторон штрабы или с одной - с верховой стороны при расположении сооружения на продольном уклоне.

Конструкция «Торма» может быть выполнена как по всей ширине мостового сооружения при тротуарах в уровне проезжей части, так и в пределах ширины проезжей части и на тротуарах при расположении их выше уровня проезда (рис. 2).

Конструкции «Торма» выполняют шириной 300, 500, 750 мм. Конструкции шириной 300 - 400 мм применяют над узлами с шарнирными соединениями; при продольных перемещениях не более ± 5 мм; в продольных деформационных швах.

Конструкции шириной 500 мм являются оптимальными.

Конструкции шириной более 750 мм применять не рекомендуется.

1 - уплотнитель зазора; 2 - герметик; 3 - металлическая полоса; 4 - заполнение битумно-полимерно-щебеночной массой

Рис. 2. Расположение конструкции «Торма» в пределах проезжей части и тротуаров

Конструкции «Торма» применяют минимальной толщиной 70 мм, оптимальная толщина 100 мм. При толщине более 150 мм выполняют несколько конструкций друг над другом. В зоне тротуаров применяют аналогичную конструкцию перекрытия шва. При интенсивном движении пешеходов поверху шва укладывают перекрывающую металлическую полосу.

Максимальный уклон, при котором могут быть применены конструкции «Торма», составляет 40 ‰.

Параметры конструкции «Торма» и ее технические характеристики приведены в табл. 1.

Таблица 1

Ширина шва, мм

Толщина шва, мм

Максимальный продольный уклон, ‰

Максимально допустимые перемещения, мм

горизонтальные

вертикальные

750

более 100

20

± 15

± 5

100

± 15

100 - 75

± 15

75

± 7,5

500

более 100

40

± 15

± 5

100

± 15

100 - 75

± 15

75

± 7,5

300

более 100

40

± 5

± 1

100

100 - 75

75

ТЕХНИЧЕСКАЯ ЧАСТЬ

1. Общие указания

дополнить пунктом:

Нормами табл. 08-033 предусмотрено устройство деформационного шва системы «Терма®Джойнт» шириной 500 мм. Нормами учтено расплавление полимерно-битумного вяжущего (код 101-2159), перемещение материалов вручную в пределах рабочего места на расстояние до 50 м.

Нормами предусмотрена эксплуатация машин, потребляющих электроэнергию от постоянного источника электроснабжения. Применение передвижных источников электроснабжения должно быть обосновано ПОС, затраты на эксплуатацию передвижных электростанций следует учитывать дополнительно.

Нормами не учтено устройство дренажных каналов, затраты на выполнение которых следует учитывать дополнительно согласно проекта.

Таблица ЭСН 30-08-033 Устройство деформационного шва системы «Торма Джойнт» в проезжей части автодорожных мостовых сооружений

Состав работ:

01. Нарезка штрабы с разборкой и очисткой от мусора. 02. Изоляция зазора полиуретаном. 03. Прогрев штрабы горячим воздухом установкой с инфракрасной горелкой. 04. Приготовление вяжущего в установке типа «Koher». 05. Герметизация зазора полимерным вяжущим. 06. Изготовление, очистка и установка стальной пластины. 07. Прогрев пластины установкой с инфракрасной горелкой. 08. Приготовление горячего щебня в мешалке с перфорированным барабаном с подогревом газовой горелкой. 09. Проливка щебня вяжущим. 10. Приготовление смеси вяжущего с щебнем и укладка верхнего слоя шва. 11. Устройство герметизирующего слоя полимерным вяжущим. 12. Посыпка щебнем поверхности шва.

Измеритель: 100 м шва

30-08-033-1             Устройство деформационного шва глубиной 200 мм системы «Торма Джойнт» в проезжей части автодорожных мостовых сооружений

30-08-033-2             На каждые 20 мм изменения глубины деформационного шва добавлять или исключать к норме 27-06-014-1

Шифр ресурса

Наименование элемента затрат

Ед. измер.

30-08-033-1

30-08-033-2

1

Затраты труда рабочих-строителей

чел.-ч.

745,83

53,8

1.1

Средний разряд работы



4,5

4,5

2

Затраты труда машинистов

чел.-ч.

324,92

25,67

3

МАШИНЫ И МЕХАНИЗМЫ







400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

15,15

1,46

050102

Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат) 5 м3/мин

маш.-ч

128,52

8,76

121211

Установка мобильная для нарезки швов в асфальтобетонном покрытии

маш.-ч

14,59

-

121601

Машины поливомоечные 6000 л

маш.-ч

1,25

-

330804

Молотки отбойные пневматические

маш.-ч

6,28

0,63

392226

Установка горячего воздуха типа «Fugen» (инфракрасная горелка)

маш.-ч

27,85

1,75

330900

Ножницы листовые кривошипные (гильотиновые)

маш.-ч

2,78

-

331021

Станки электрические для резки стержневой арматуры

маш.-ч

0,36

-

040502

Установки для сварки ручной дуговой (постоянного тока)

маш.-ч

14,82

-

331761

Мешалка электрическая с перфорированным барабаном 250 л

маш.-ч

63,8

6,38

333402

Горелки газовые инжекторные

маш.-ч

73,8

6,38

331411

Аппараты пескоструйные

маш.-ч

20,59

-

385012

Установки для транспортировки литого асфальтобетона типа «Koher»

маш.-ч

153,81

15,45

110808

Бетоносмесители передвижные 250 л на других видах строительства (кроме водохозяйственного)

маш.-ч

11,6

-

122801

Виброплита с двигателем внутреннего сгорания

маш.-ч

10

-

4

МАТЕРИАЛЫ







(101-2159)

Битумно-полимерное вяжущее (THORMAJOINT BINDER BJ 200)

т

6,67

0,67

(101-2180)

Пенополиуретан (THORMAFOAM POLIURETAN)

м

100

-

(408-0801)

Щебень одномерный кубовидный габбро-диабазовый (THORMAJOINT SNONE)

т

20

2

101-9916

Шнур полиэтиленовый

м

100

-

113-9046

Клей эпоксидный

кг

2

-

408-9040

Песок для строительных работ природный

м3

1,5

-

101-1129

Толстолистовой горячекатаный прокат с обрезными кромками толщиной 9 - 12 мм, улучшенной плоскостности и повышенной точности прокатки из углеродистой стали обыкновенного качества, марки Ст3сп

т

1,1

-

101-1513

Электроды диаметром 4 мм Э42

т

0,0052

-

204-0021

Горячекатаная арматурная сталь периодического профиля класса A-III диаметром 10 мм

т

0,02

-

101-1805

Гвозди строительные

т

0,002

-

542-0042

Пропан-бутан, смесь техническая

кг

554,84

38,28

101-9455

Лента с липким слоем

10 м

20

-

408-0001

Щебень из природного камня для строительных работ марка 1400, фракция 5(3) - 10 мм

м3

0,078

-

101-1757

Ветошь

кг

2,5

-

411-0001

Вода

м3

3,7

-

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 30-08-033 Устройство деформационного шва системы «Торма Джойнт» в проезжей части автодорожных мостовых сооружений

100 м шва

30-08-033-1

Устройство деформационного шва глубиной 200 мм системы «Торма Джойнт» в проезжей части автодорожных мостовых сооружений

100 м

121007,46

9536,63

101005,87

4854,50

10464,96

745,83

(101-2159)

Битумно-полимерное вяжущее (THORMAJOINT BINDER BJ 200)

т









6,67



(101-2160)

Пенополиуретан (THORMAFOAM POLIURETAN)

м









100



(408-0601)

Щебень одномерный кубовидный габбро-диабазовый (THORMAJOINT SNONE)

т









20



30-08-033-2

На каждые 20 мм изменения глубины деформационного шва добавлять или исключать к расценке 27-06-014-1

100 м

10321,64

681,11

9418,12

396,43

222,41

53,80

(101-2159)

Битумно-полимерное вяжущее (THORMAJOINT BINDER BJ 200)

т









0,67



(408-0601)

Щебень одномерный кубовидный габбро-диабазовый (THORMAJOINT SNONE)

т









2



10. ОКРАСКА ПРОЛЕТНЫХ СТРОЕНИЙ

Таблица ЭСН 30-08-041 Огрунтовка монтажных соединений мостовых металлоконструкций лакокрасочными материалами

Состав работ:

01. Пескоструйная очистка поверхности (норма 1). 02. Продувка поверхности сжатым воздухом. 03. Обезжиривание поверхности (норма 2). 04. Приготовление грунтовочного состава. 05. Грунтование стыковых соединений мостовых металлоконструкций.

Измеритель: 100 м2 окрашиваемой поверхности

30-08-041-1             Огрунтовка монтажных соединений мостовых металлоконструкций лакокрасочными материалами в один слой

30-08-041-2             На каждый последующий слой огрунтовки добавлять к норме 30-08-041-1

Шифр ресурса

Наименование элемента затрат

Eд. измер.

30-08-041-1

30-08-041-2

1

Затраты труда рабочих-строителей

чел.-ч.

126,76

11,52

1.1

Средний разряд работы



3,3

3,3

2

Затраты труда машинистов

чел.-ч.

60,17

2,7

3

МАШИНЫ И МЕХАНИЗМЫ







050102

Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат) 5 м3/мин

маш.-ч

57,19

2,67

021438

Краны на пневмоколесном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т

маш.-ч

1,22

0,01

331411

Аппараты пескоструйные

маш.-ч

54,52

-

030101

Автопогрузчики 5 т

маш.-ч

1,63

-

340102

Агрегаты окрасочные высокого давления для окраски поверхностей конструкций мощностью 2 кВт

маш.-ч

1,98

1,98

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

0,13

0,02

4

МАТЕРИАЛЫ







(101-9732)

Грунтовка

т

П

П

408-9055

Песок кварцевый

м3

4,26

-

101-0840

Растворители для лакокрасочных материалов Р-5

т

0,00223

0,00223

101-1292

Уайт-спирит

т

-

0,00773

101-1757

Ветошь

кг

-

1,18

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

а

9

Табл. 30-08-041 Огрунтовка монтажных соединений мостовых металлоконструкций лакокрасочными материалами

100 м2 окрашиваемой поверхности

30-08-041-1

Огрунтовка монтажных соединений мостовых металлоконструкций лакокрасочными материалами в один слой

100 м2

5894,47

1455,18

3469,09

734,84

970,20

126,76

(101-9732)

Грунтовка

т









П



30-08-041-2

На каждый последующий слой огрунтовки добавлять к расценке 30-08-041-1

100 м2

385,77

124,76

155,20

32,75

105,81

11,52

(101-9732)

Грунтовка

т









П



Таблица ЭСН 30-08-042 Окраска мостовых металлоконструкций лакокрасочными материалами

Состав работ:

01. Пескоструйная очистка мест с поврежденной грунтовкой (норма 1). 02. Продувка поверхности сжатым воздухом. 03. Обезжиривание поверхности. 04. Приготовление грунтовочного состава (норма 1). 05. Грунтование поврежденных мест в два слоя (норма 1). 06. Окраска поверхности металлоконструкций.

Измеритель: 100 м2 окрашиваемой поверхности

30-08-042-1             Окраска мостовых металлоконструкций лакокрасочными материалами в один слой

30-08-042-2             На каждый последующий слой окраски добавлять к норме 30-08-042-1

Шифр ресурса

Наименование элемента затрат

Ед. измер.

30-08-042-1

30-08-042-2

1

Затраты труда рабочих-строителей

чел.-ч.

12,87

9,79

1.1

Средний разряд работы



3

3

2

Затраты труда машинистов

чел.-ч.

4,24

2,69

3

МАШИНЫ И МЕХАНИЗМЫ







050102

Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат) 5 м3/мин

маш.-ч

4,03

2,67

021438

Краны на пневмоколесном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т

маш.-ч

0,06

0,01

331411

Аппараты пескоструйные

маш.-ч

1,09

-

030101

Автопогрузчики 5 т

маш.-ч

0,03

-

340102

Агрегаты окрасочные высокого давления для окраски поверхностей конструкций мощностью 2 кВт

маш.-ч

1,2

1,12

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

0,12

0,01

4

МАТЕРИАЛЫ







(101-9732)

Грунтовка

т

п

-

(101-9750)

Лак

т

п

П

408-9055

Песок кварцевый

м3

0,09

-

101-0840

Растворители для лакокрасочных материалов Р-5

т

0,0012

0,00116

101-1292

Уайт-спирит

т

0,00773

0,00773

101-1757

Ветошь

кг

1,18

1,18

411-0001

Вода

м3

0,3

0,3

Единичные расценки

В сметных ценах на 01.01.2000 г

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1

2

3

4

5

6

7

8

э

Табл. 30-08-042 Окраска мостовых металлоконструкций лакокрасочными материалами

100 мг окрашиваемой поверхности

30-08-042-1

Окраска мостовых металлоконструкций лакокрасочными материалами в один слой

100 м2

487,54

135,57

241,05

51,56

111,02

12,87

(101-9732)

Грунтовка

т









П



(101-9750)

Лак

т









П



30-08-042-2

На каждый последующий слой окраски добавлять к расценке 30-08-042-1

100 м2

342,52

102,11

149,78

32,63

90,63

9,79

(101-9750)

Лак

т









П



Таблица ЭСН 30-08-043 Огрунтовка и окраска болтов в стыках мостовых металлоконструкций лакокрасочными материалами

Состав работ:

01. Пескоструйная очистка болтовых стыков (норма 1). 02. Продувка болтовых стыков сжатым воздухом. 03. Приготовление грунтовочного и окрасочного составов. 04. Грунтование болтовых комплектов вручную (нормы 1, 2). 05. Окраска болтовых комплектов вручную (нормы 1, 3).

Измеритель: 1000 комплектов болтов

30-08-043-1             Окраска болтов в стыках мостовых металлоконструкций в один слой с огрунтовкой в два слоя лакокрасочными материалами

30-08-043-2             На каждый последующий слой огрунтовки добавлять к норме 30-08-043-1

30-08-043-3             На каждый последующий слой окраски добавлять к норме 30-08-043-1

Шифр ресурса

Наименование элемента затрат

Ед. измер.

30-08-043-1

30-08-043-2

30-08-043-3

1

Затраты труда рабочих-строителей

чел.-ч.

10,36

0,77

0,78

1.1

Средний разряд работы



3,4

3,4

3,4

2

Затраты труда машинистов

чел.-ч.

4,19

0,03

0,02

3

МАШИНЫ И МЕХАНИЗМЫ









050102

Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат) 5 м3/мин

маш.-ч

3,88

0,02

0,02

021438

Краны на пневмоколесном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т

маш.-ч

0,09

0,01

-

331411

Аппараты пескоструйные

маш.-ч

3,54

-

-

030101

Автопогрузчики 5 т

маш.-ч

0,11

-

-

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

0,11

-

-

4

МАТЕРИАЛЫ









(101-9732)

Грунтовка

т

П

П

-

(101-9750)

Лак

т

п

-

П

408-9055

Песок кварцевый

м3

0,28

-

-

101-0840

Растворители для лакокрасочных материалов Р-5

т

0,00022

0,00014

0,00007

411-0001

Вода

м3

0,0003

-

0,0002

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

Всего

В т.ч. оплата труда

Расход неучтенных материалов

1

2

3

4

5

6

7

8

9

Табл. 30-08-043 Огрунтовка и окраска болтов в стыках мостовых металлоконструкций лакокрасочными материалами

1000 комплектов болтов

30-08-043-1

Окраска болтов в стыках мостовых металлоконструкций в один слой с огрунтовкой в два слоя лакокрасочными материалами

1000 компл.

424,95

118,20

241,89

51,12

64,86

10,36

(101-9732)

Грунтовка

т









П



(101-9750)

Лак

т









П



30-08-043-2

На каждый последующий слой огрунтовки добавлять к расценке 30-08-043-1

1000 компл.

12,75

8,45

2,23

0,40

2,07

0,77

(101-9732)

Грунтовка

т









П



30-08-043-3

На каждый последующий слой окраски добавлять к расценке 30-08-043-1

1000 компл.

10,66

8,56

1,06

0,24

1,04

0,78

(101-9750)

Лак

т









П



12. УСТРОЙСТВО ГАБИОННЫХ КОНСТРУКЦИЙ

Техническая часть

Одной из разновидностей габионных конструкций (биоинженерные природоохранные технологии) являются матрацы «Рено».

Матрацами «Рено» укрепляют поверхности для защиты откосов от оползания и размыва ливневыми водами, защиты от размыва паводковыми водами фундаментов опор моста, для облицовки и крепления оголовков водопроницаемых сооружений, каналов, дамб, а также защиты склонов железнодорожных и автодорожных насыпей.

Матрацы «Рено» представляют из себя конструкции размерами 3´2´0,3 м, 3´2´0,23 м, 3´2´0,17 м из природного камня в форме параллелепипеда со значительными поверхностями и малой толщиной, оправленные в крупноячеистую качественно оцинкованную стальную сетку двойного кручения.

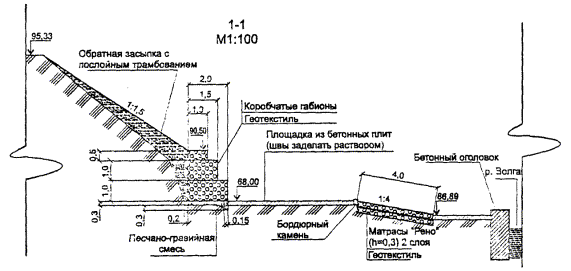

Рис. 3. Габионы

В нормах на укрепление поверхности матрацами «Рено» предусмотрены следующие работы:

- Внутрипостроечный транспорт материалов (погрузка, разгрузка и перевозка на 1 км);

- Планировка и трамбование основания;

- Переноска материалов (пиломатериалы, гвозди, проволока для вязки, сетка в рулонах, геотекстиль, арматура) на расстояние до 50 м;

- Устройство основания под матрацы;

- Устройство фильтра из геотекстиля;

- Устройство подмостей для тележек и людей;

- Резка арматуры для анкеров;

- Установка матрацев;

- Сортировка гранитного щебня, подбор камня по размеру и толщине для выкладки верхней части матрацев;

- Перевозка щебня и песчано-гравийной смеси на ручных тележках и автопогрузчиком на расстояние до 50 м;

- Заполнение конструкций гранитным щебнем;

- Засыпка пазух песчано-гравийной смесью с послойным трамбованием.

В нормах не учтены и следует учитывать дополнительно устройство временных дорог к строительной площадке и ограждений места производства работ.

Таблица ЭСН 30-08-048 Укрепление поверхности матрацами «Рено»

Состав работ:

01. Погрузка, перевозка и выгрузка материалов. 02. Планировка, выравнивание и трамбование поверхности. 03. Устройство основания под матрацы «Рено» из песчано-гравийной смеси с послойным трамбованием. 04. Устройство подмостей. 05. Резка арматуры для анкеров. 06. Сортировка гранитного щебня и подбор камня по размеру и толщине для выкладки верхней части матрацев. 07. Установка матрацев. 08. Устройство фильтра из геотекстиля. 09. Засыпка пазух песчано-гравийной смесью.

Измеритель: 10 м2 поверхности

Укрепление поверхности матрацами «Рено» высотой:

30-08-048-2             0,23 м

30-08-048-3             0,17 м

Шифр ресурса

Наименование элемента затрат

Eд. измер.

30-08-048-2

30-08-048-3

1

Затраты труда рабочих-строителей

чел.-ч.

71,61

67,02

1.1

Средний разряд работы



3,2

3,2

2

Затраты труда машинистов

чел.-ч.

1,79

1,72

3

МАШИНЫ И МЕХАНИЗМЫ







400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч.

0,04

0,03

400052

Автомобили-самосвалы грузоподъемностью до 10 т

маш.-ч.

0,1

0,09

030101

Автопогрузчики 5 т

маш.-ч.

0,15

0,13

331601

Бензопилы

маш.-ч.

0,23

0,23

021141

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 10 т

маш.-ч.

0,04

0,04

050102

Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат) 5 м3/мин

маш.-ч.

1,28

1,28

331101

Трамбовки пневматические

маш.-ч.

2,56

2,56

121601

Машины поливомоечные 6000 л

маш.-ч.

0,11

0,11

060247

Экскаваторы одноковшовые дизельные на гусеничном ходу при работе на других видах строительства (кроме водохозяйственного) 0,5 м3

маш.-ч.

0,07

0,04

4

МАТЕРИАЛЫ







(201-0789)

Габионные конструкции матрацев «Рено» из оцинкованной сетки из проволоки диаметром 2,7 мм двойного кручения

т

0,0423

0,0407

(408-9160)

Щебень 70 - 120 мм

м3

2,42

1,8

102-0037

Пиломатериалы хвойных пород. Брусья необрезные длиной 4 - 6,5 м, все ширины, толщиной 100, 125 мм, III сорта

м3

0,034

0,034

411-0001

Вода

м3

0,035

0,035

101-1805

Гвозди строительные

т

0,0004

0,0004

101-0792

Полотно иглопробивное для дорожного строительства «Дорнит-2»

10 м2

1,39

1,39

102-0061

Пиломатериалы хвойных пород. Доски обрезные длиной 4 - 6,5 м, шириной 75 - 150 мм толщиной 44 мм и более, III сорта

м3

0,091

0,091

101-1989

Проволока стальная низкоуглеродистая разного назначения оцинкованная диаметром 2,2 мм

т

0,0049

0,0047

408-0200

Смесь песчано-гравийная природная

м3

2,19

2,19

204-0012

Горячекатаная арматурная сталь периодического профиля класса А-II диаметром 12 мм

т

0,0164

0,0164

Единичные расценки

В сметных ценах на 01.01.2000 г.

№№ расценок

Наименование и характеристика строительных работ и конструкций

Ед. измер.

Прямые затраты, руб.

В том числе, руб.

Затраты труда рабочих строителей чел.-ч

Оплата труда рабочих

Эксплуатация машин

Материалы

Всего

В т.ч. оплата труда

Расход неучтенных материалов

(Коды неучтенных материалов)

Наименование и характеристика неучтенных расценками материалов

1



3

4

5

6

7

8

9

Табл. 30-08-048 Укрепление поверхности матрацами «Рено»

10 м2 поверхности



Укрепление поверхности матрацами «Рено» высотой:















30-08-048-2

0,23 м

10 м2

1742,77

773,89

116,16

22,63

852,72

71,61

(201-0789)

Габионные конструкции матрацев «Рено» из оцинкованной сетки из проволоки диаметром 2,7 мм двойного кручения

т









0,0423



(408-9160)

Щебень 70 - 120 мм

м3









2,42



30-08-048-3

0,17 м

10 м2

1684,72

724,28

109,86

21,65

850,58

67,02

(201-0789)

Габионные конструкции матрацев «Рено» из оцинкованной сетки из проволоки диаметром 2,7 мм двойного кручения

т









0,0407



(408-9160)

Щебень 70 - 120 мм

м3









1,80



Эксплуатация строительных машин

Код

Наименование

Ед. изм.

Цена без НДС, руб

сметная стоимость маш.-ч

в т.ч. оплата труда машинистов

021141

Краны на автомобильном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 10 т

маш.-ч

113,73

15,80

021243

Краны на гусеничном ходу при работе на других видах строительства (кроме магистральных трубопроводов) до 16 т

маш.-ч

91,73

15,80

021438

Краны на пневмоколесном ходу при работе на других видах строительства (кроме магистральных трубопроводов) 16 т

маш.-ч

117,26

15,80

030101

Автопогрузчики 5 т

маш.-ч

66,97

12,84

040502

Установки для сварки ручной дуговой (постоянного тока)

маш.-ч

9,56

-

050102

Компрессоры передвижные с двигателем внутреннего сгорания давлением до 686 кПа (7 ат) 5 м3/мин

маш.-ч

53,09

12,12

050201

Компрессоры передвижные с двигателем внутреннего сгорания 800 кПа (8 ат) 10 м3/мин

маш.-ч

78,84

13,02

060247

Экскаваторы одноковшовые дизельные на гусеничном ходу при работе на других видах строительства (кроме водохозяйственного) 0,5 м3

маш.-ч

115,48

15,80

110808

Бетоносмесители передвижные 250 л на других видах строительства (кроме водохозяйственного)

маш.-ч

22,36

13,02

111301

Вибраторы поверхностные

маш.-ч

0,42

-

121011

Котлы битумные передвижные 400 л

маш.-ч

23,34

-

121211

Установка мобильная для нарезки швов в асфальтобетонном покрытии

маш.-ч

179,00

15,80

121601

Машины поливомоечные 6000 л

маш.-ч

100,94

14,90

122801

Виброплита с двигателем внутреннего сгорания

маш.-ч

109,00

-

150401

Горелки газопламенные

маш.-ч

1,25

-

330804

Молотки отбойные пневматические

маш.-ч

1,22

-

330900

Ножницы листовые кривошипные (гильотиновые)

маш.-ч

45,24

-

331021

Станки электрические для резки стержневой арматуры

маш.-ч

8,20

-

331101

Трамбовки пневматические

маш.-ч

1,25

-

331411

Аппараты пескоструйные

маш.-ч

2,95

-

331601

Бензопилы

маш.-ч

1,66

-

331761

Мешалки электрические с перфорированным барабаном 250 л

маш.-ч

3,45

-

333402

Горелки газовые инжекторные

маш.-ч

7,03

-

340102

Агрегаты окрасочные высокого давления для окраски поверхностей конструкций мощностью 2 кВт

маш.-ч

5,51

-

385012

Установки для транспортировки литого асфальтобетона типа «Koher»

маш.-ч

563,00

17,70

392226

Установки горячего воздуха типа «Fugen» (инфракрасная горелка)

маш.-ч

49,70

-

400001

Автомобили бортовые грузоподъемностью до 5 т

маш.-ч

68,56

11,50

400052

Автомобили-самосвалы грузоподъемностью до 10 т

маш.-ч

81,00

13,56

Сметные цены на материальные ресурсы

Код

Наименование

Ед. изм.

Цена без НДС, руб.

101-0002

Асбест-наполнитель

т

4820,00

101-0080

Битумы нефтяные строительные для кровельных мастик марки БНМ-75/35

т

1530,00

101-0587

Масло индустриальное И-20А

т

5900,00

101-0612

Мастика клеящая морозостойкая битумно-масляная МБ-50

т

12000,00

101-0792

Полотно иглопробивное для дорожного строительства «Дорнит-2»

10 м2

164,00

101-0840

Растворители для лакокрасочных материалов Р-5

т

14800,00

101-1129

Толстолистовой горячекатаный прокат с обрезными кромками толщиной 9 - 12 мм, улучшенной плоскостности и повышенной точности прокатки из углеродистой стали обыкновенного качества, марки Ст3сп

т

5900,00

101-1292

Уайт-спирит

т

7740,00

101-1299

Топливо дизельное из малосернистых нефтей

т

4290,00

101-1513

Электроды диаметром 4 мм Э42

т

13800,00

101-1745

Бензин растворитель

т

5280,00

101-1757

Ветошь

кг

11,00

101-1786

Лак битумный БТ-123

т

33910,00

101-1805

Гвозди строительные

т

9360,00

101-1969

Проволока стальная низкоуглеродистая разного назначения оцинкованная диаметром 2,2 мм

т

10700,00

101-9455

Лента с липким слоем

10 м

5,30

101-9462

Пленка полиэтиленовая

м2

10,70

101-9916

Шнур полиэтиленовый

м

0,09

102-0037

Пиломатериалы хвойных пород. Брусья необрезные длиной 4 - 6,5 м, все ширины, толщиной 100, 125 мм III сорта

м3

1290,00

102-0061

Пиломатериалы хвойных пород. Доски обрезные длиной 4 - 6,5 м, шириной 75 - 150 мм, толщиной 44 мм и более III сорта

м3

1900,00

102-0206

Трубки водоотводные чугунные для стока воды на мостах

т

10600,00

113-9046

Клей эпоксидный

кг

97,50

204-0012

Горячекатаная арматурная сталь периодического профиля класса А-II диаметром 12 мм

т

7160,00

204-0021

Горячекатаная арматурная сталь периодического профиля класса A-III диаметром 10 мм

т

7890,00

204-9182

Сетка сварная из холоднотянутой проволоки 5 мм

т

10370,00

401-0208

Бетон гидротехнический, класс В 22,5 (М300)

м3

707,76

408-0001

Щебень из природного камня для строительных работ марка 1400, фракция 5 (3) - 10 мм

м3

279,77

408-0200

Смесь песчано-гравийная природная

м3

107,00

408-9040

Песок для строительных работ природный

м3

90,50

408-9055

Песок кварцевый

м3

220,00

411-0001

Вода

м3

2,16

542-0042

Пропан-бутан, смесь техническая

кг

5,81




Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
