МИНИСТЕРСТВО ЭНЕРГЕТИКИ
И ЭЛЕКТРИФИКАЦИИ СССР

Главное техническое управление строительства
Всесоюзный институт по проектированию организации
энергетического строительства
«Оргэнергострой»

Одесский филиал

УТВЕРЖДАЮ

Главный инженер ССО

«Электромонтаж»

_______ Б.П. Городецкий

«___» _____________ 1989

ТЕХНОЛОГИЧЕСКАЯ КАРТА
МОНТАЖА ВЕНТИЛЬНЫХ РАЗРЯДНИКОВ
ТИПА РВМК НАПРЯЖЕНИЕМ
330 - 750 кВ

Москва 1990

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Технологическая карта монтажа вентильных разрядников типа РВМК на напряжение 330 - 750 кВ предназначена для использования при монтаже разрядников на открытых распределительных устройствах, при составлении проектов организации строительства (ПОС) и проектов производства электромонтажных работ (ППР).

Разрядники предназначены для защиты изоляции электрооборудования переменного тока от атмосферных и коммутационных перенапряжений. Разрядники 330 (рис. 1) и 500 кВ (рис. 2) собираются в объемную конструкцию, разрядник 750 кВ (рис. 3) - одноколонковый.

Технологическая карта содержит указания по организации и технологии монтажа, перечень механизмов, инструментов и приспособлений, сведения о затратах материалов, калькуляции трудовых затрат, графики производства работ и потребности в рабочих.

В карте принято, что работы, связанные с монтажом разрядников, производятся непосредственно на монтажной площадке, у места их установки.

Количество одновременно поднимаемых при укрупнительной сборке элементов (изоляторов), определенное настоящей картой, ограничено заводом-изготовителем разрядников.

Все данные в карте приведены для монтажа одной группы (трех фаз) разрядников.

Трудозатраты на наладочные работы графиком монтажа и калькуляцией не учтены.

Технологическая карта разработана в соответствии с «Методическими указаниями по разработке типовых технологических карт в строительстве». М., 1987, ЦНИИОМТП Госстроя СССР.

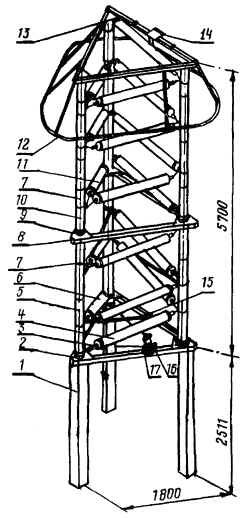

Рис. 1. Вентильный комбинированный разрядник РВМК-330П:

1 - опора; 2 - рама нижняя; 3 - изолятор ИОР-10/750; 4 - элемент искровой; 5 - изолятор опорный ОНСУ-400-1000; 6 - элемент вентильный; 7 - изолятор КО-15С; 8 - рама промежуточная; 9 - плита шарнирная; 10 - изолятор КО-35СУ; 11 - элемент основной; 12 - кольцо экранирующее; 13 - рама верхняя; 14 - контакт; 15 - перемычка; 16 - регистратор срабатывания; 17 - имитатор

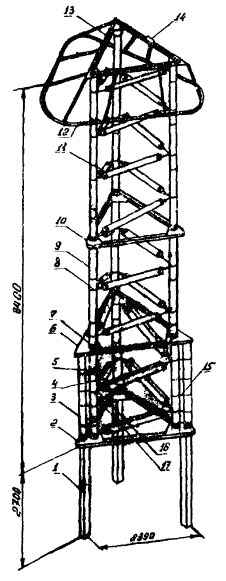

Рис. 2. Вентильный разрядник РВМК-500П:

1 - опора; 2 - рама нижняя; 3 - изолятор КО-20С; 4 - элемент вентильный; 5 - элемент искровой; 6 - рама промежуточная большая; 7 - плита шарнирная; 8 - изолятор КО-15С; 9 - изолятор КО-35С; 10 - рама промежуточная малая; 11 - элемент основной; 12 - кольцо экранирующее; 13 - рама верхняя; 14 - контакт; 15 - перемычка; 16 - регистратор срабатывания; 17 - имитатор

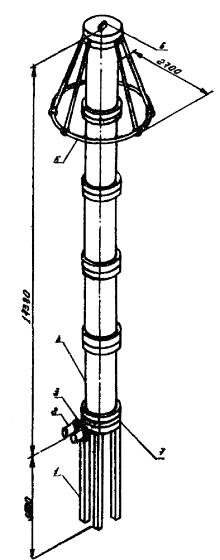

Рис. 3. Разрядник вентильный РВМК-750М:

1 - опора; 2 - регистратор; 3 - имитатор; 4 - элемент; 5 - кольцо экранирующее; 6 - пластина контактная; 7 - плита

2. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ

2.1. Общие указания.

2.1.1. К началу монтажных работ должны быть выполнены:

подъезды к месту установки разрядников;

опоры под разрядники, а также планировка прилегающей к ним территории;

площадка с твердым покрытием или настил для установки элементов и изоляторов;

силовая сеть 380/220 В;

молниезащита ОРУ и заземляющее устройство.

2.1.2. Разрядники поставляются заводом в виде узлов, упакованных в деревянные ящики. При транспортировании разрядников и погрузо-разгрузочных работах следует руководствоваться указаниями маркировочных знаков на таре и соблюдать меры предосторожности, исключающие возможность повреждения элементов и других частей.

Во избежание поломок ящиков при подъеме краном необходимо, чтобы стропы образовывали с горизонтальной плоскостью крышки ящика угол не менее 45°. Ящики с элементами необходимо опускать на землю плавно, без толчков.

2.1.3. При получении разрядника необходимо проверить наличие полного комплекта поставки, количество мест, состояние упаковки, сохранность груза, наличие техдокументации (передается заказчику). Элементы разрядника и комплектующие детали могут храниться в помещении или на открытой площадке. Элементы должны храниться и перемещаться только в вертикальном положении. Допускается переноска элементов вручную в горизонтальном положении.

2.1.4. При сборке разрядников необходимо соблюдать заводскую маркировку. Каждый разрядник и элемент имеют порядковые номера. Порядковый номер разрядника приведен на одном из нижних элементов, порядковый номер элемента - на табличке, установленной на верхнем фланце элемента.

2.1.5. Подъем, перенос и опускание собранных колонн изоляторов необходимо производить плавно, без толчков.

2.1.6. При монтаже разрядников необходимо руководствоваться документацией, приведенной в прил. 1.

2.2. Подготовительные работы.

2.2.1. Производится приемка от строителей опорных конструкций под разрядник. Приемка оформляется актом, подписанным представителями заказчика, строительной и электромонтажной организацией.

2.2.2. Уточняется рабочий график производства работ в соответствии с технологической картой. Электромонтажники знакомятся с технической документацией, объемом работ и принятой организацией работ. Бригада инструктируется по технике безопасности ответственным руководителем работ.

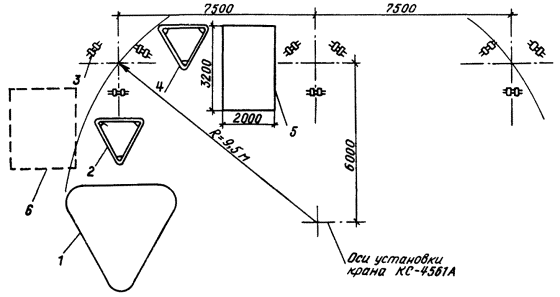

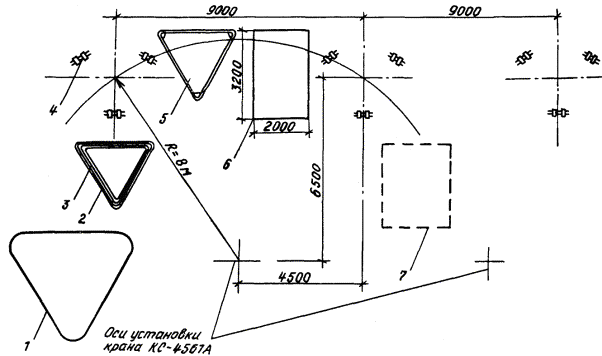

Рис. 4. План размещения оборудования и механизмов при монтаже разрядника РВМК-330П:

1 - кольцо экранирующее; 2 - рамы верхняя и промежуточная; 3 - опора; 4 - рама нижняя; 5 - настил из досок; 6 - площадка разгрузки ящиков с изоляторами и элементами

Рис. 5. План размещения оборудования и механизмов при монтаже разрядника РВМК-500П:

1 - кольцо экранирующее; 2 - рама промежуточная большая; 3 - рамы промежуточная малая и верхняя; 4 - опора; 5 - рама нижняя; 6 - настил из досок; 7 - площадка разгрузки ящиков с изоляторами и элементами

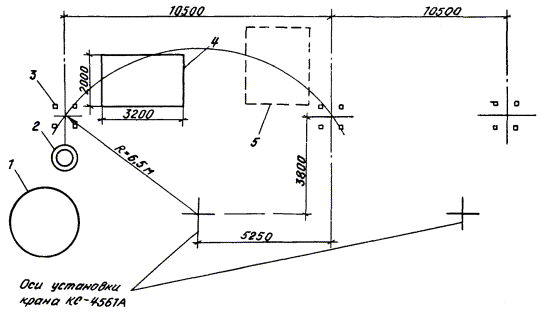

Рис. 6. План размещения оборудования и механизмов при монтаже разрядника РВМК-750М:

1 - кольцо экранирующее; 2 - плита; 3 - опора; 4 - настил из досок; 5 - площадка разгрузки ящиков с изоляторами и элементами

2.2.3. Подготавливается деревянный настил для установки элементов и изоляторов.

2.2.4. Доставляются на строительную площадку монтажные механизмы, оборудование, инвентарные устройства и размещаются в соответствии со схемами, приведенными на рис. 4 - 6.

Разрядники распаковываются. Расконсервируются узлы и детали.

2.2.5. Производится приемка разрядника в монтаж. Перед монтажом элементы и изоляторы испытываются согласно заводской инструкции (выполняет группа наладки).

2.3. Монтаж разрядника 330 кВ.

Монтаж первого этажа разрядника (рис. 7).

2.3.1. В углах нижней рамы устанавливают и закрепляют три шарнирные плиты. Проверяют уровнем горизонтальность нижней рамы.

2.3.2. Выставляют двенадцать изоляторов на ровном гладком месте (дощатый настил) и комплектуют из них три комплекта по четыре изолятора (три изолятора ИОС-35-1000 и один - КО-15С) для окончательного выравнивания с помощью приспособления, показанного на рис. 8. Выравнивание производят с учетом устанавливаемых в колоннах плит для крепления элементов. Разницу высот изоляторов компенсируют металлическими пластинами (количество пластин должно быть минимальным). Для этого:

устанавливают на основание приспособления три изолятора;

опускают талрепами линейку на верхние фланцы изоляторов;

заполняют зазоры между линейкой и фланцами изоляторов пластинами;

закрепляют проволокой пластины на фланцах.

2.3.3. Собирают поочередно три колонны по четыре изолятора, устанавливают и закрепляют их на плитах нижней рамы таким образом, чтобы шарнир сохранял некоторую подвижность. Сборку колонн выполняют методом «подращивания» с использованием рым-болтов, стропа 2СК-0,5/0-0,5/К-0,4/900. В местах крепления рабочих элементов между изоляторами устанавливают плиты с серьгами. При этом между плитами и серьгами устанавливают специальные шайбы.

2.3.4. Устанавливают и закрепляют в углах промежуточной рамы с верхней стороны три шарнирные плиты. Оцинкованная плита (ИП.066.010) устанавливается со стороны подсоединения основного элемента.

2.3.5. Промежуточную раму поднимают (строп СКП 1-0,5/1500), устанавливают и закрепляют на колоннах изоляторов. Совмещение отверстий рамы и на фланцах верхних изоляторов достигается поворотом колонн в шарнирах. Проверяют вертикальность установки колонн изоляторов и горизонтальность установки средней рамы (при необходимости выравнивает прокладками). В случае непараллельности верхних фланцев изоляторов и горизонтальной плоскости рамы надевают шайбы или прокладки на отдельные (там, где необходимо) болты. После закрепления промежуточной рамы производят окончательную затяжку болтов шарнирных плит.

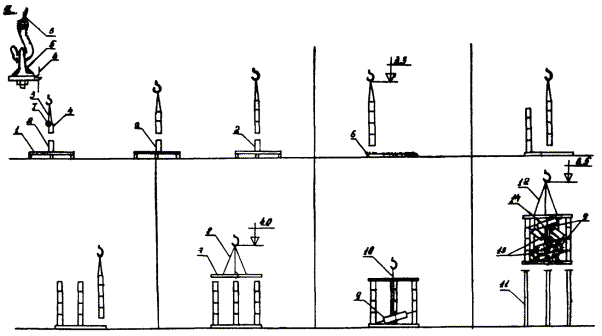

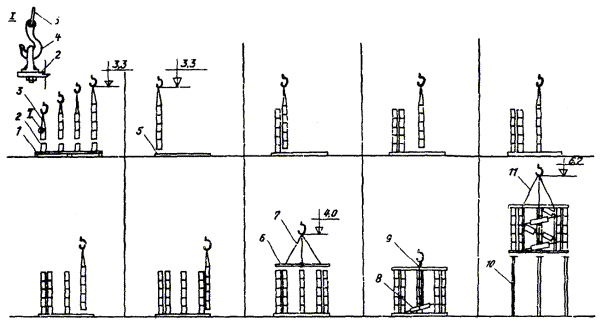

Рис. 7. Монтаж первого этажа разрядника РВМК-330П:

1 - настил из досок; 2 - изолятор ИОС-35-1000; 3 - стропа 2СК-0,5/0-0,5/К-0,4/900; 4 - изолятор КО-15С; 5 - рым-болт М16; 6 - рама нижняя; 7 - рама промежуточная; 8 - строп СКП1-0,5/1500; 9 - элемент искровой; 10 - строп типа СКК из капронового каната КК 30 мм 56 ктекс Об ГОСТ 10293-77; 11 - опора; 12 - строп СКП1-1,0/4000; 13 - элемент вентильный; 14 - элемент основной

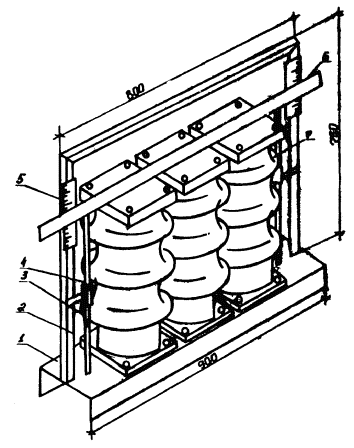

Рис. 8. Приспособление для подбора изоляторов на высоте;

1 - швеллер № 24; 2 - уголок 25´25; 3 - талреп; 4 - труба; 5 - линейка; 6 - рейка; 7 - изолятор

2.3.6. К промежуточной раме закрепляют скобу для крепления основного элемента.

2.3.7. На нижние фланцы нижних элементов (вентильного и искрового) устанавливают крышки с предварительно установленными изоляторами ИОР-10-750-А и скобами. Между крышками и изоляторами устанавливают прокладки. Под один из болтов элементов подсоединяют по одному концу проводов, идущих к регистраторам срабатывания, так, чтобы после навески элементов вторые концы проводов находились со стороны регистраторов срабатывания.

На верхние фланцы нижних элементов, а также на фланцы остальных элементов устанавливают крышки со скобами.

2.3.8. Навешивают элементы начиная с нижнего с помощью стропа из капронового каната КК 30 мм 56 ктекс Об ГОСТ 10293-77. Вначале укрепляется верх элемента, а затем низ (верх элемента определяется по табличке с порядковым номером элемента, установленной на верхнем фланце).

Элементы соединяются при помощи перемычек. Болтовые соединения элемента с серьгой и серьги с промежуточной плитой затягивают до отказа в целях обеспечения надежного электрического контакта и жесткости конструкции разрядника.

2.3.9. Регистраторы срабатывания устанавливают на нижней раме и соединяют проводами с нижними элементами. Устанавливают имитатор.

2.3.10. Сборную конструкцию первого этажа разрядника стропят (строп СКП1-1,0/4000) за нижнюю раму и устанавливают на опорные конструкции. Проверяют горизонтальность нижней рамы, а также повторно - вертикальность колонн и горизонтальность установок промежуточной рамы. При необходимости выравнивают с помощью прокладок. Закрепляют нижнюю раму на опорных конструкциях.

Монтаж второго этапа разрядника (рис. 9).

2.3.11. Выставляют изоляторы второго этажа разрядника и комплектуют из них три комплекта по семь изоляторов (четыре изолятора КО-15С и три изолятора КО-35С) по методике, изложенной в п. 2.3.2.

2.3.12. Собирают поочередно три колонны по семь изоляторов, устанавливают и закрепляют их на плитах промежуточной рамы таким образом, чтобы шарнир сохранял некоторую подвижность. Сборку колонн выполняют методом «подращивания» с использованием стропа 2СК-0,5/0-0,5/К-0,4/900. В местах крепления рабочих элементов между изоляторами устанавливают плиты с серьгами. Между плитами и серьгами устанавливают специальные шайбы.

2.3.13. Верхнюю раму устанавливают на козлах (подставках) высотой 1,3 м внутри экранирующего кольца. К раме вначале прикрепляется болтами, а затем по контуру обваривается контактная пластина. Закрепляют скобу для крепления основного элемента.

Рис. 9. Монтаж второго этажа разрядника РВМК-330П:

1 - опора; 2 - первый этаж разрядника; 3 - изолятор КО-35СУ; 4 - изолятор КО-15С; 5 - строп 2СК-0,5/0-0,5/К-0,4/900; 6 - кольцо экранирующее; 7 - рама верхняя; 8 - строп СКП1-0,5/1500; 9 - элемент основной; 10 - строп типа СКК из капронового капрона КК 30 мм 56 ктекс Об ГОСТ 10293-77

Рис. 10. Монтаж первого этажа разрядника РВМК-500П:

1 - настил из досок; 2 - изолятор КО-20С; 3 - строп 2СК-0,5/0-0,5/К-0,4/900; 4 - рым-болт М16; 5 - рама нижняя; 6 - рама промежуточная большая; 7 - строп СКП1-0,5/1500; 8 - элемент; 9 - строп типа СКК из капронового каната КК 30 мм 56 ктекс ГОСТ 10293-77; 10 - опора; 11 - строп СКП1-1,0/4000

2.3.14. Собирают экранирующее кольцо с надетыми за него хомутами. Трубы подвески экранирующего кольца поочередно заводят в цилиндры верхней рамы и закрепляют болтами с гайками. Экранирующее кольцо поднимают так, чтобы трубы подвески вошли в хомут. Сверлят отверстия и закрепляют трубы болтами с гайками.

2.3.15. Верхнюю раму в сборе с экранирующим кольцом стропят (строп СКП1-0,5/1500), устанавливают и закрепляют на колоннах изоляторов. Совмещение отверстий рамы и на фланцах верхних изоляторов достигается поворотом колонн в шарнирах промежуточной рамы. После закрепления верхней рамы производят окончательную затяжку болтов шарнирных плит промежуточной рамы.

2.3.16. Проверяют вертикальность установки колонн изоляторов.

2.3.17. Навешивают элементы второго этажа разрядника начиная с нижнего элемента.

2.3.18. Аналогично производят монтаж остальных двух фаз разрядника.

2.4. Монтаж разрядника 500 кВ.

Монтаж первого этажа разрядника (рис. 10).

2.4.1. В углах нижней рамы устанавливают и закрепляют шесть шарнирных плит. Проверяют уровнем горизонтальность нижней рамы.

2.4.2. Выставляют тридцать изоляторов на ровном гладком месте (дощатый настил) и комплектуют из них шесть комплектов по пять изоляторов КО-20С по методике, изложенной в п. 2.3.2.

2.4.3. Собирают поочередно шесть колонн по пять изоляторов, устанавливают и закрепляют их на плитах нижней рамы таким образом, чтобы шарнир сохранял некоторую подвижность. Сборку колонн выполняют методом «подращивания» с использованием стропа 2СК-0,5/0-0,5/К-0,4/900. Во внутренних колоннах, в местах крепления рабочих элементов устанавливают плиты с серьгами. Между плитами и серьгами устанавливают специальные шайбы. В наружных колоннах устанавливают промежуточные плиты в тех же местах, что и во внутренних колоннах.

2.4.4. Устанавливают и закрепляют в углах большой промежуточной рамы с верхней стороны три шарнирные плиты.

2.4.5. Выполняют работы по п. 2.3.5. Между изоляторами сдвоенной колонны поярусно устанавливают перемычки.

2.4.6. К большой промежуточной раме закрепляют скобы для крепления вентильного и искрового элементов.

2.4.7. Выполняют работы по п. 2.3.7 - 2.3.10.

Рис. 11. Монтаж второго этажа разрядника РВМК-500П:

1 - опора; 2 - первый этаж разрядника; 3 - изолятор КО-15С; 4 - строп 2СК-0,5/0-0,5/К-0,4/900; 5 - изолятор КО-35С; 6 - рама промежуточная малая; 7 - строп СКП1-0,5/1500; 8 - элемент основной; 9 - строп типа СКК из капронового каната КК 30 мм 56 ктекс Об ГОСТ 10293-77

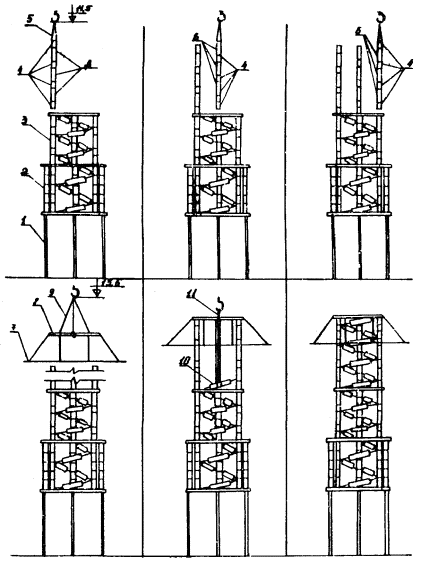

Рис. 12. Монтаж третьего этажа разрядника РВМК-500П:

1 - опора; 2 - первый этаж разрядника; 3 - второй этаж разрядника; 4 - изолятор КО-15С; 5 - строп 2СК-0,5/0-0,5/К-0,4/900; 6 - изолятор КО-35С-У; 7 - кольцо экранирующее; 8 - рама верхняя; 9 - строп СКП1-0,5/1500; 10 - элемент основной; 11 - строп типа СКК из капронового каната КК 30 мм 56 ктекс об ГОСТ 10293-77

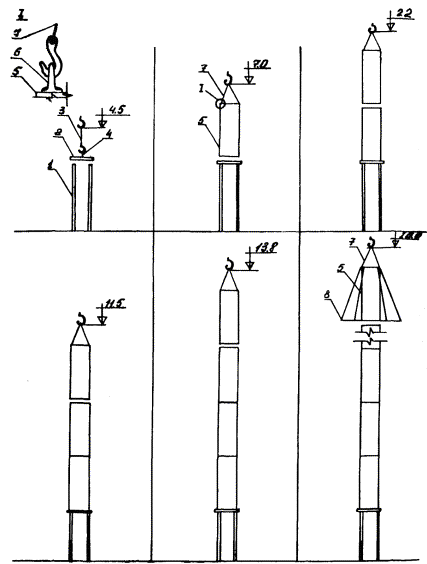

Рис. 13. Монтаж разрядника РВМК-750М:

1 - опора; 2 - плита; 3 - строп 1СК-0,5/0-0,5/К1-0,5/1100; 4 - приспособление для установки плиты; 5 - элемент; 6 - рым-гайка М24; 7 - строп 2СК-1,6/0-2,0/К-1,0/1100; 8 - кольцо экранирующее

Монтаж второго этажа разрядника (рис. 11).

2.4.8. Выставляют изоляторы второго этажа разрядника и комплектуют из них три комплекта по пять изоляторов (три изолятора КО-15С и два изолятора КО-35С) по методике, изложенной в п. 2.3.2.

2.4.9. Собирают поочередно три колонны по пять изоляторов, устанавливают и закрепляют их на плитах большой промежуточной рамы таким образом, чтобы шарнир сохранял некоторую подвижность. Сборку колонн выполняют методом «подращивания» с использованием стропа 2СК-0,5/0-0,5/К-0,4/900. В местах крепления рабочих элементов устанавливают плиты с серьгами, между плитами и серьгами устанавливают специальные шайбы.

2.4.10. Устанавливают и закрепляют в углах малой промежуточной рамы с верхней стороны три шарнирные плиты.

2.4.11. Выполняют работы по п. 2.3.5.

2.4.12. Проверяют вертикальность колонн изоляторов.

2.4.13. К малой промежуточной раме закрепляют скобы для крепления основного элемента.

2.4.14. Навешивают элементы второго этажа разрядника начиная с нижнего элемента.

Монтаж третьего этажа разрядника (рис. 12).

2.4.15. Выставляют изоляторы третьего этажа разрядника и комплектуют из них три комплекта по семь изоляторов (четыре изолятора КО-15С и три изолятора КО-35С) по методике, изложенной в п. 2.3.2.

2.4.16. Выполняют работы по пп. 2.3.12 - 2.3.16.

2.4.17. Навешивают элементы третьего этажа разрядника начиная с нижнего элемента.

2.4.18. Аналогично производят монтаж остальных двух фаз разрядника.

2.5. Монтаж разрядника 750 кВ (рис. 13).

2.5.1. Устанавливают плиту на опорных конструкциях. Установку производят с помощью приспособления (рис. 14) и стропа 1СК-0,5/0-0,5/К1-0,5/1100. Проверяют уровнем горизонтальность плиты. При необходимости выравнивают прокладки.

2.5.2. Снимают с нижнего днища каждого элемента диски, предохраняющие мембраны клапанов. В верхние днища нижних четырех элементов ввинчивают по две диаметрально расположенные шпильки для центровки при установке.

2.5.3. Последовательно устанавливают и закрепляют с первого по четвертый элементы. Установку производят с помощью стропа 2СК-1,6/0-2,0/К-1,0/1100. Первый элемент крепится фундаментными болтами М24, последующие - шпильками М24. Каждый элемент устанавливают после тщательного закрепления и выверки предыдущего.

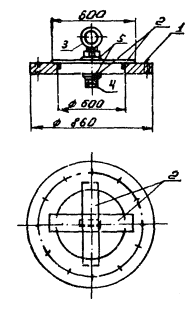

Рис. 14. Приспособление для установки плиты на опорную конструкцию:

1 - плита; 2 - планка (2 шт., полоса 50´10, l = 600 мм); 3 - рым-болт М20´90 (ГОСТ 4751-73); 4 - гайка М20 (2 шт.); 5 - шайба диаметром 21 мм (2 шт.)

2.5.4. Устанавливают и закрепляют на пятом элементе контактный вывод и экранодержатели. К экранодержателям прикрепляют экранное кольцо.

2.5.5. Пятый элемент в сборе с экранным кольцом устанавливают и закрепляют на четвертом элементе.

2.5.6. Проверяют отклонение колонны разрядника от вертикали, которое не должно превышать 30 мм.

2.5.7. Устанавливают и закрепляют экраны между элементами, регистраторы срабатывания и имитатор.

2.5.8. Аналогично производят монтаж остальных двух фаз разрядника.

2.6. Заключительные работы.

2.6.1. Производят окончательную затяжку всех болтовых соединений разрядника.

2.6.2. Разрядник заземляют (полоса заземления к стойкам пристреливается, к металлоконструкциям приваривается).

2.6.3. Восстанавливают лакокрасочные покрытия металлических частей в поврежденных местах и красят сварочные швы.

2.6.4. Разрядник присоединяют к ошиновке высокого напряжения. Длина спуска к аппарату должна обеспечивать в наиболее неблагоприятных погодных условиях (гололед) допустимое тяжение на контактный вывод разрядника не более 490 Н.

2.6.5. Силовой ящик демонтируют, убирают механизмы и инвентарь.

3. ТРЕБОВАНИЯ К КАЧЕСТВУ И ПРИЕМКЕ РАБОТ

До начала работ по монтажу разрядников выверяются проектные горизонтальные и вертикальные оси и отметки опорных конструкций. При приемке разрядников в монтаж (входной контроль) проверяют целостность фарфоровых покрышек элементов и изоляторов - они не должна иметь трещин и сколов, а цементные швы - повреждений эмалевого покрытия, превышающих допустимые размеры. Технические критерии и средства контроля операций и процессов приводятся в табл. 1.

Приемочный контроль смонтированных разрядников осуществляют согласно СНиП 3.05.06-85. При приемке работ предъявляют протоколы испытаний и монтажа разрядников.

Таблица 1

4. КАЛЬКУЛЯЦИИ ЗАТРАТ ТРУДА, МАШИННОГО ВРЕМЕНИ, ЗАРАБОТНОЙ ПЛАТЫ

4.1. Разрядник РВМК-330П

Таблица 2

4.2. Разрядник РВМК-500П

Таблица 3

4.3. Разрядник РВМК-750

Таблица 4

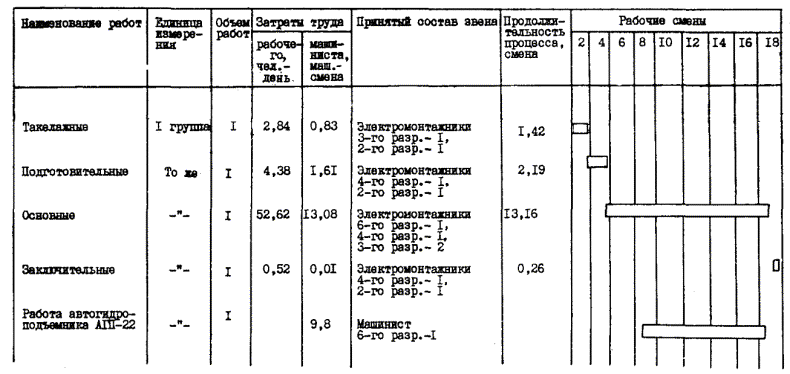

5. ГРАФИКИ ПРОИЗВОДСТВА РАБОТ

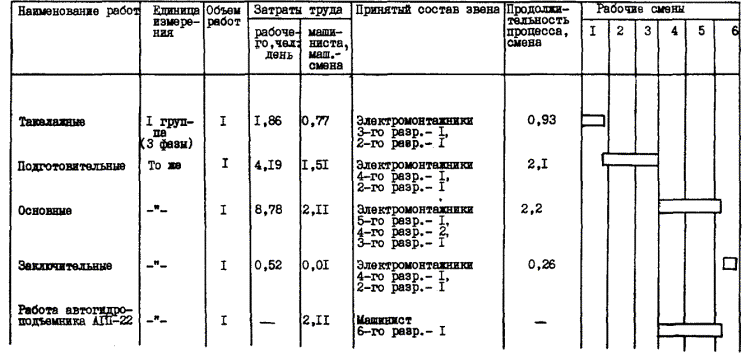

5.1. График монтажа разрядника РВМК-330П

Таблица 5

5.2. График монтажа разрядника РВМК-500П

Таблица 6

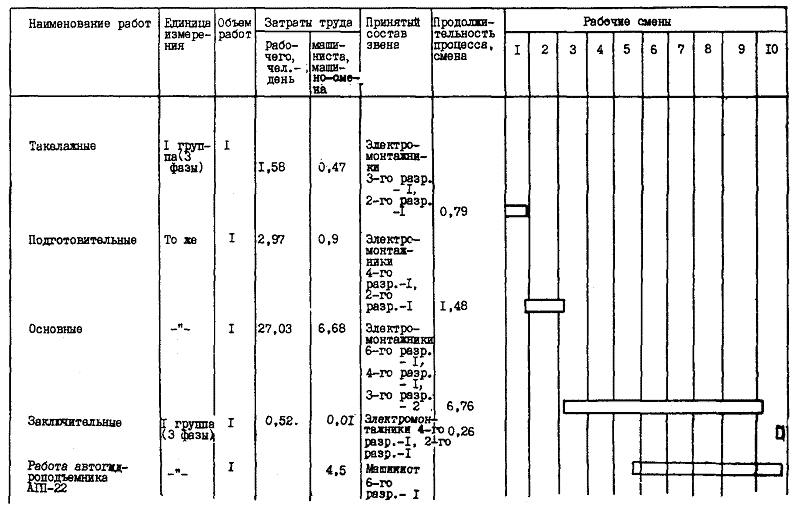

5.3. График монтажа разрядника РВМК-750

Таблица 7
