ОТРАСЛЕВОЙ СТАНДАРТ

ДЕТАЛИ ТРУБОПРОВОДОВ ИЗ УГЛЕРОДИСТОЙ СТАЛИ СВАРНЫЕ И ГНУТЫЕ D_у до 500 мм на Р_у до 10 МПа (100 кгс/см²)

ПЕРЕХОДЫ СВАРНЫЕ

Конструкция и размеры

ОСТ
36-44-81

Введен впервые

Приказом Министерства монтажных и специальных строительных работ СССР от 18 февраля 1981 г. № 45 срок введения установлен

с 1 июля 1981 г.

Несоблюдение стандарта преследуется по закону.

1. Настоящий стандарт распространяется на концентрические вальцованные, лепестковые и формованные переходы из углеродистой стали.

2. Материал, толщина стенки и условия применения - по ОСТ 36-41-81;

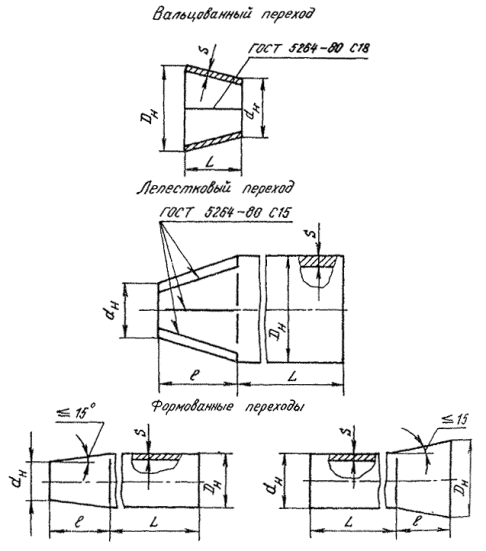

3. Конструкция и размеры переходов должны соответствовать указанным на чертеже и в табл. 1 - 3. Размеры шаблонов для разметки вальцованных и лепестковых переходов указаны в справочном приложении к настоящему стандарту.

3.1. Вальцованные переходы должны иметь не более двух сварных швов вдоль образующей конуса при расстоянии между ними не менее 100 мм.

3.2. Для обеспечения допускаемого по ОСТ 36-49-80 смещения кромок при соединении деталей с трубами торцы переходов можно подрезать.

Таблица 1

Размеры вальцованных переходов

мм

D_у	d_у	D_н	d_н	L
250	200	276	217	110
300	200	329	217	210
300	250	329	270	110
350	200	382	217	310
350	250		270	210
350	300		321	115
400	200	431	217	400
400	250		270	300
400	300		321	205
400	350		373	110

Примечание. Массу вальцованного перехода (в кг при подстановке размеров в мм) определяют по формуле

М = 10^-⁶·12,325LS(D_н + d_н - 2S).

Таблица 2

Размеры лепестковых переходов

мм

D_у	d_у	D_н	d_н	l	Число лепестков
100	65	108 (114)	75	100 (110)	4
100	80	108 (114)	88	60 (75)	4
125	80	133	88	130	4
125	100	133	107 (113)	75 (60)	4
150	80	159	88	200	4
	100		107 (113)	150 (130)
	125		131	80
	100		107 (113)	320 (300)
200	125	219	131	250	6
200	150	219	157	175	6
250	150	273	157	330	6
250	200	273	217	160	6
300	200	325	217	310	6
300	250	325	270	160	6
360	200	377	217	450	6
	250		270	300
	300		321	160
400	200	426	217	600	6
	250		270	450
	300		321	300
	350		373	150
500	300	530	321	600	6
	350		373	450
	400		421	310

Примечания: 1. В скобках указаны размеры для переходов наружным диаметром одного из торцов 114 мм.

2. Массу лепесткового перехода (в кг при подстановке размеров в мм) определяют по формуле

М = 10^-⁶·12,325lS(D_н + d_н - 2S) + 0,001Lq,

где q - линейная плотность трубы, из которой изготовлен переход, кг/м.

Таблица 3

Размер формованных переходов

мм

D_у	d_у	D_н	d_н	l
15	10	18	14	8
20	15	25	18	14
25	20	32	25	14
32	35	38	38	8
40	32	45	38	14
40	25	45	32	26
50	40	57	45	24
65	50	76	57	38
80	65	89	76	26

Примечание. Массу формованного перехода определяют по формуле, приведенной в примечании к табл. 2 настоящего стандарта.

4. При изготовлении лепестковых переходов из сварных прямошовных труб ось одного из вырезов должна совпадать со сварным швом трубы.

5. Формованные переходы изготавливают методом обжима конца трубы большего диаметра D_н или раздачи конца трубы меньшего диаметра d_н.

6. Размер L лепестковых и формованных переходов устанавливается в проектной документации либо принимается изготовителем с учетом условий изготовления, транспортирования и монтажа, но не менее 100 мм.

7. Технические требования - по ОСТ 36-49-81.

Примеры условных обозначений:

вальцованного перехода D_у 400 мм, d_у 200 мм и S = 10 мм:

Переход В 400×200×10 ОСТ 36-44-81;

лепесткового перехода D_у 300 мм, d_у 200 мм, S = 6 мм:

Переход Л 300×200×6 ОСТ 36-44-81;

формованного перехода D_у 40 мм, d_у 25 мм, на трубе с толщиной стенки S = 2 мм:

Переход Ф 40×25×2 ОСТ 36-44-81.

ПРИЛОЖЕНИЕ

Справочное

Черт. 1

Таблица 1

Размеры шаблонов для разметки вальцованных переходов

мм

D_у	d_у	r	r₁	В	B₁
250	200	533	419	780	613
300	200	636	419	930	613
300	250	636	522	930	763
350	200	738	419	1080	613
	250		522		763
	300		620		907
400	200	833	419	1218	613
	250		522		763
	300		620		907
	350		719		1051

Черт. 2

Таблица 2

Размеры шаблонов для разметки лепестковых переходов

мм

D_у	d_у	А	В	l₁
100	65	84,8 (89,5)	58,9	101,5 (111,7)
100	80	84,8 (89,5)	69,1	60,9 (76,2)
125	80	104,4	69,1	132,0
125	100	104,4	84,0 (88,7)	76,2 (60,9)
150	80	124,8	69,1	203,1
	100		84,0 (88,7)	152,3 (132,0)
	125		102,8	81,2
200	100	114,6	56,0 (59,1)	324,9 (304,6)
	125		68,6	253,9
	150		82,2	177,7
250	150	142,9	82,2	335,1
250	200	142,9	113,6	162,5
300	200	170,1	113,6	314,8
300	250	170,1	141,3	162,5
350	200	197,3	113,6	456,9
	250		141,3	304,6
	300		168,0	162,5
400	200	222,9	113,6	609,3
	250		141,3	456,9
	300		168,0	304,6
	350		195,2	152,3
500	300	277,3	168,0	609,3
	350		195,2	456,9
	400		220,3	314,8

Примечание. В скобках указаны размеры шаблонов для переходов наружным диаметром одного из торцов 114 мм.

Лист регистрации изменений ОСТ 36-44-81

Изм.	Номер листов (страниц)				Номер документа	Подпись	Дата	Срок введения документа
Изм.	измененных	замененных	новых	аннулированных	Номер документа	Подпись	Дата	Срок введения документа
