Министерство транспорта Российской Федерации
Государственная служба дорожного хозяйства
(Росавтодор)

Центр
организации труда и экономических
методов управления
(Центроргтруд)

СБОРНИК КАРТ
ТРУДОВЫХ ПРОЦЕССОВ НА СТРОИТЕЛЬСТВО,
РЕМОНТ И СОДЕРЖАНИЕ АВТОМОБИЛЬНЫХ ДОРОГ

Карта трудового процесса

Укрепление откосов насыпей
и выемок засевом трав

КТП-7.02-2002

Издание второе, переработанное и дополненное

(Выпуск 7)

Москва, 2002 г.

Сборник карт трудовых процессов на строительство, ремонт и содержание автомобильных дорог. Выпуск 7. М.: Центроргтруд, 2002.

Карты трудовых процессов предназначены для совершенствования организации труда рабочих, занятых на строительстве, ремонте и содержании автомобильных дорог.

Карты определяют прогрессивную технологию работ, рациональное использование рабочего времени, технологическую последовательность выполнения работ на основе передовых приемов и методов труда.

Карты могут быть использованы при разработке организационно-технологической документации при строительстве, ремонте и содержании автомобильных дорог (ППР и другие), планировании работ, а также в учебных целях при подготовке высококвалифицированных рабочих.

СОДЕРЖАНИЕ

1. Область и эффективность применения карты.. 1

2. Подготовка и условия выполнения процесса. 2

3. Исполнители, предметы и орудия труда. 2

4. Технология и организация процесса. 3

5. Приемы труда. 5



Карта
трудового процесса

Укрепление откосов насыпей и выемок засевом трав

Разработана ГП

Центроргтруд

Росавтодора

КТП-7.02-2002

(Е2-1-44; 1, 4 - 8б)

Взамен

КТ-4.20.90

1. Область и эффективность применения карты

1.1. Карта предназначена для организации труда рабочих при укреплении откосов насыпей и выемок засевом трав экскаватором ЭО-4111Б вместимостью ковша 0,8 м3, оборудованным драглайном.

1.2. Показатели производительности труда:

№ п/п

Наименование показателей

Единица измерения

Величина показателей

по ЕНиР

по карте

1.

Выработка на 1 чел.-день

м2

607

709

2.

Затраты труда на укрепление 1000 м2 откосов

чел.-час

13,18

11,29

Примечание: В затраты труда по карте включено время на подготовительно-заключительные работы - 5 % и отдых - 10 %.

Снижение затрат труда и повышение выработки рабочих на 16,7 % достигается за счет совмещения машинистом экскаватора рабочих операций.

2. Подготовка и условия выполнения процесса

2.1. Укрепление откосов засевом трав следует производить после ликвидации всех временных въездов и съездов с земляного полотна и окончания планировочных работ.

2.2. При укреплении откосов засевом трав планировочные работы должны выполняться с обязательной нарезкой борозд глубиной 10 - 15 см, параллельных бровке земляного полотна.

2.3. До начала работ по укреплению откосов засевом трав необходимо:

выполнить разбивочные работы с закреплением линии движения экскаватора по насыпи или верху выемки (2,5 - 2,8 м от бровки до края гусеницы);

завести недостающее для покрытия откосов количество растительного грунта;

переместить бульдозером валики растительного грунта непосредственно к подошве насыпи или началу откоса выемки;

приготовить и завезти на участок работ семена трав, применяемых в данной местности биологических составов;

приготовить и завести на участок работ смеси минеральных удобрений (в день посева);

протарировать сеялки агрегата и дозаторов минеральных удобрений на заданные нормы высева.

2.4. Количество грунта, уложенного в валики вдоль подошвы насыпи, должно соответствовать толщине растительного слоя, распределенного по откосу.

2.5. Недостающее количество грунта, завезенное с заболоченных или заторфованных участков, необходимо предварительно нейтрализовать известью (0,5 - 1 % по массе).

2.6. Состав травосмеси определяется проектом производства работ в зависимости от природных условий и свойств грунтов, слагающих откосы.

2.7. Для повышения приживаемости семян и лучшего их произрастания рекомендуется применять минеральные удобрения, состоящие из смеси фосфорных, азотных и калийных солей.

2.8. Перед укладкой растительного слоя на откосы выемок, разработанных в плотных глинистых грунтах, откосы разрыхляются на глубину 0,1 - 0,15 см рыхлителем, смонтированном на стреле экскаватора-планировщика. При планировке откосов ковшом драглайна дополнительного рыхления поверхности откосов не требуется.

2.9. При заправке посевного агрегата семенами и минеральными удобрениями, а также в перерывах между работой, последний должен находиться на расстоянии не менее 1,0 - 1,5 м от бровки откоса.

2.10. Работы следует выполнять в соответствии со СНиП III-4-80, СНиП 12-03-2001, Правилами и инструкциями по охране труда.

3. Исполнители, предметы и орудия труда

3.1. Исполнители.

1.

Машинист экскаватора

6 разряд (М1)

1

2.

Помощник машиниста экскаватора

5 разряд (М2)

1

При необходимости увлажнения грунта в процессе работ водители поливомоечных машин работают по отдельному наряду (путевому листу).

3.2. Машины, оборудование, инструменты, приспособления, инвентарь.

№ п/п

Наименование

Кол-во

1

2

3

1.

Экскаватор-драглайн ЭО-4111Б

1

2.

Сменное навесное оборудование к экскаватору:





ковш драглайна со сплошной режущей кромкой

1



планировочная рама (изготовляется в мастерской)

1



посевной агрегат АДТС-2

1

3.3. Спецодежда и спецобувь



1.

Комбинезон хлопчатобумажный

2

2.

Галоши диэлектрические (дежурные)

2 пары

3.

Перчатки диэлектрические (дежурные)

2 пары

3.4. Расход материалов на укрепление 1000 м2 откосов засевом трав:

земля растительная, м3............................................................................................................................................... 158

семена трав, кг.................................................................................................................. 27

удобрения, кг.................................................................................................................... 34

В том числе:

фосфорные.................................................................................................................. 15 - 30

азотные........................................................................................................................ 10 - 20

калийные..................................................................................................................... 15 - 20

4. Технология и организация процесса

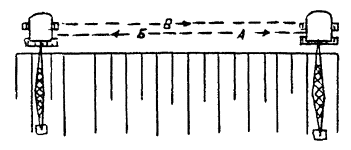

4.1. Откосы укрепляют засевом трав в следующей технологической последовательности (график 1 - 3):

покрытие откоса растительным грунтом;

замена ковша драглайна планировочной рамой;

разравнивание растительного грунта на откосе;

замена планировочной рамы посевным агрегатом и заправка его семенами трав и минеральными удобрениями;

посев семян трав на откосе; замена посевного агрегата ковшом драглайна.

4.2. Работы рекомендуется выполнять экскаватором-драглайном ЭО-4111Б с использованием сменного навесного оборудования: ковша со сплошной режущей кромкой, планировочной рамы и посевного агрегата.

Укрепление откосов насыпей и выемок засевом трав

4.3. График трудового процесса

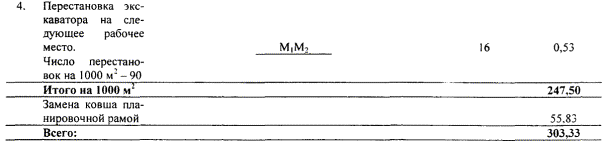

График 1

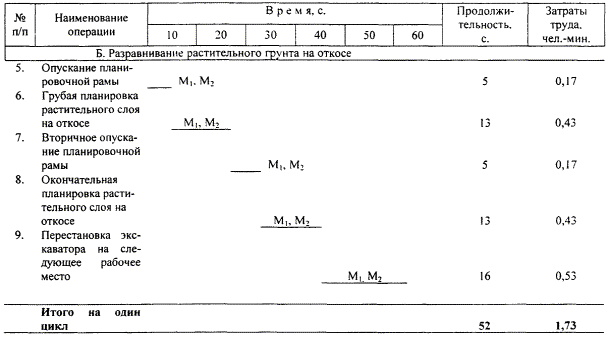

График 2

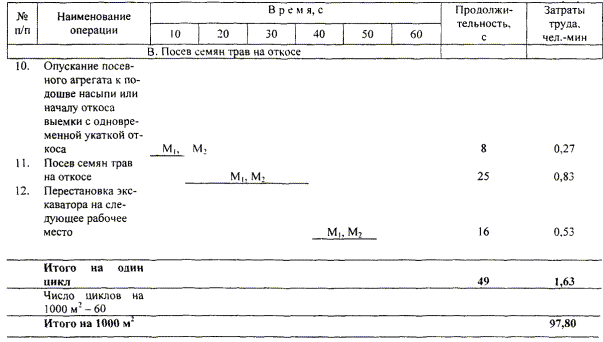

График 3

5. Приемы труда

А. Покрытие откоса растительности грунтом

№ п/п

Наименование операций

Характеристика приемов труда

1

2

3

1.

Опускание ковша

До начала операции М1 устанавливает экскаватор на рабочее место (не ближе 0,5 м от бровки земляного полотна) и опускает ковш драглайна к подошве насыпи или началу откоса выемки для набора растительного грунта из валика. М2 следит за работой экскаватора и состоянием подошвы и откоса насыпи (выемки)

2.

Набор грунта в ковш экскаватора

М1 заглубляет ковш в валик растительного грунта и, не разрушая подошвы насыпи (откоса выемки), набирает грунт. М2 следит за работой экскаватора и состоянием подошвы и откоса насыпи (выемки).

3.

Подъем ковша и распределение растительного грунта по откосу.

М1, поднимая ковш, распределяет растительный грунт по откосу снизу вверх. М2 следит за работой экскаватора и сохранностью откоса земляного полотна (выемки).

4.

Перестановка экскаватора на следующее рабочее место

После распределения по откосу растительного грунта (в пределах зоны действия стрелы экскаватора) М1 перемещает экскаватор на следующее рабочее место. М2 следит за технической исправностью экскаватора и соблюдением правил техники безопасности.

Б. Разравнивание растительного грунта на откосе

№ п/п

Наименование операций

Характеристика приемов труда

1

2

3

5.

Опускание планировочной рамы

М1 опускает планировочную раму к подошве насыпи или началу откоса выемки, следит за ее положением. М2 следит за работой экскаватора и сохранностью откоса земляного полотна.

6.

Грубая планировка растительного слоя на откосе

М1, убедившись в правильном положении рамы после ее опускания на грунт, протягивает раму вверх по откосу.

7.

Вторичное опускание планировочной рамы

М1 вторично опускает планировочную раму к подошве насыпи или началу откоса выемки, следит за ее положением. М2 следит за сохранностью откоса и исправной работой экскаватора.

8.

Окончательная планировка растительного слоя на откосе

М1 вторично планирует растительный грунт по откосу, передвигая раму по предыдущему следу. М2 следит за работой экскаватора и качеством планирования растительного слоя грунта.

9.

Перестановка экскаватора на следующее рабочее место

Закончив планировку, М1 перемещает экскаватор на 1,5 - 2,0 м вперед по захватке с таким расчетом, чтобы следующий участок планировки перекрывал предыдущий след на 1/3. М2 следит за технической исправностью экскаватора и соблюдением техники безопасности.

В. Посев семян трав на откосе

№ п/п

Наименование операций

Характеристика приемов труда

1

2

3

10.

Опускание посевного агрегата к подошве насыпи или началу откоса выемки с одновременной укаткой откоса

М1 плавно, без рывков и ударов, опускает посевной агрегат по откосу к подошве насыпи или началу откоса выемки. М2 следит за работой экскаватора и положением посевного агрегата на откосе.

11.

Посев семян трав на откосе

После остановки посевного агрегата у подошвы насыпи (выемки) М1 начинает плавно перемещать его вверх по откосу. М2 обслуживает посевной агрегат и следит за внесением в грунт смеси минеральных удобрений и семян трав.

12.

Перемещение экскаватора на следующее рабочее место

После подъема посевного агрегата М1 перемещает экскаватор и переставляет посевной агрегат вперед по захватке на расстояние, обеспечивающее перекрытие предыдущего следа последующим на 15 - 20 см. М2 следит за технической исправностью посевного агрегата и экскаватора.

Примечание. Работы по замене ковша драглайна планировочной рамой и посевным агрегатом, а также заправке посевного агрегата семенами трав и минеральными удобрениями выполняются М1 и М2 в технологические перерывы. Трудозатраты приведены в графике трудового процесса.
