РОССИЙСКОЕ АКЦИОНЕРНОЕ ОБЩЕСТВО ЭНЕРГЕТИКИ И ЭЛЕКТРИФИКАЦИИ "ЕЭС РОССИИ"

ДЕПАРТАМЕНТ НАУЧНО-ТЕХНИЧЕСКОЙ ПОЛИТИКИ И РАЗВИТИЯ

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ПРОВЕРКЕ ГИБКИХ ПРОВОДНИКОВ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ И РАСПРЕДЕЛИТЕЛЬНЫХ УСТРОЙСТВ НА ВОЗМОЖНОСТЬ ИХ ОПАСНОГО СБЛИЖЕНИЯ И СХЛЕСТЫВАНИЯ ПРИ КОРОТКИХ ЗАМЫКАНИЯХ

РД 153-34.3-20.672-2002

Дата введения 2003-03-01

Разработано Московским энергетическим институтом (техническим университетом)

Исполнители проф., д.т.н. Б.Н. НЕКЛЕПАЕВ; проф., к.т.н. И.П. КРЮЧКОВ; проф., д.т.н. Е.П. КУДРЯВЦЕВ; вед. инж. М.В. ПИРАТОРОВ

Утверждено Департаментом научно-технической политики и развития РАО "ЕЭС России" 16.09.2002 г.

Начальник Ю.Н. КУЧЕРОВ

Введено впервые

Срок первой проверки настоящего РД - 2008 г., периодичность проверки - один раз в 5 лет.

Содержание

1 ОБЩИЕ ПОЛОЖЕНИЯ. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

2 ВОПРОСЫ ТЕОРИИ

2.1 Модели проводников

2.2 Физические законы и зависимости, используемые в работе

3 ИНЖЕНЕРНАЯ МЕТОДИКА МЭИ

3.1 Расчетные условия

4 МЕТОДИКА РАСЧЕТА

5 ОПРЕДЕЛЕНИЕ МАКСИМАЛЬНОГО СМЕЩЕНИЯ И МАКСИМАЛЬНОГО СБЛИЖЕНИЯ ПРОВОДНИКОВ ПРИ КЗ

6 РЕКОМЕНДАЦИИ

Приложение А (справочное) БАЗА ДАННЫХ ВЛ

Приложение Б (рекомендуемое) ПРИМЕРЫ РАСЧЕТОВ ПО ИНЖЕНЕРНОЙ МЕТОДИКЕ МЭИ



1 ОБЩИЕ ПОЛОЖЕНИЯ. НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Методические указания предназначены для использования при выполнении расчетов по определению опасного сближения или схлестывания гибких проводников ВЛ и РУ при КЗ. Они являются руководящим документом для работников проектных, научно-исследовательских и эксплуатационных организаций при оценке смещений гибких проводников при КЗ.

Методические указания распространяются на расчеты колебаний при КЗ гибких проводников ВЛ и РУ всех классов напряжений.

Настоящие Методические указания основываются на положениях государственных стандартов в области токов КЗ (ГОСТ 27514-87, ГОСТ Р 50254-92), Правил устройства электроустановок (ПУЭ 6-го изд., 1986 г.), на положениях стандартов и материалов Международной Электротехнической Комиссии (МЭК).

2 ВОПРОСЫ ТЕОРИИ

2.1 Модели проводников

В итоге многолетних исследований электродинамической стойкости гибких проводников, проведенных в разных странах мира, определились две расчетные модели таких проводников, наилучшим образом отвечающие задачам практики.

Одна из них представляет собой нерастяжимый стержень-маятник на жестком подвесе с массой, сосредоточенной в центре масс проводника в пролете. Вторая - гибкая нить с равномерно распределенной по длине массой, обладающая (в некоторых версиях не обладающая) конечной жесткостью на растяжение, изгиб и кручение.

Расчетная модель в виде маятника используется в упрощенных методиках расчетов, при этом не требуется обращение к ЭВМ. Расчетная модель в виде нити применена в разработанных в разных странах (в том числе и в СНГ) программах для расчетов электродинамической стойкости на ЭВМ. Расчетные модели, отличные от названных (как правило более сложные, чем схема-маятник), не нашли практического применения и далее подробно не рассматриваются.

2.2 Физические законы и зависимости, используемые в работе

Закон Ампера

Закон полного тока (закон Гаусса) .

Второй закон Ньютона MV = Ft.

Значение кинетической энергии ,

.

Значение потенциальной энергии Wпот = mgН,

.

Уравнение Лагранжа .

3 ИНЖЕНЕРНАЯ МЕТОДИКА МЭИ

3.1 Расчетные условия

3.1.1 Общие расчетные условия

При проверке гибких проводников ВЛ и РУ на возможность их опасного сближения или схлестывания при КЗ необходимо правильно выбрать расчетные условия, т.е. наиболее тяжелые, но достаточно вероятные условия, при которых возможно опасное сближение или схлестывание проводников. К расчетным условиям относятся:

- расчетный вид КЗ;

- расчетная продолжительность КЗ.

Согласно Правилам устройства электроустановок расчетным видом КЗ является двухфазное КЗ. В качестве расчетной продолжительности КЗ может оказаться как суммарное время действия основной защиты электроустановки с гибкими проводниками и полное время отключения выключателя, так и суммарное время действия резервной защиты и полное время отключения выключателя.

3.1.2 Расчетные зоны динамики проводников

В период с момента возникновения КЗ и до его отключения расчетная модель гибкого проводника каждой фазы в виде жесткого стержня (рисунок 1) достаточно полно описывает его движение, и оценки смещений проводников на этом этапе движения оказываются весьма точными, что подтверждается опытными данными.

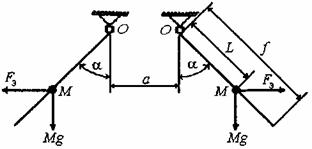

Рисунок 1 - Расчетная модель двух гибких проводников

На рисунке 1 и далее приняты следующие обозначения:

а - расстояние между осями проводников смежных фаз до КЗ, м;

М - масса проводника расчетного пролета, кг;

f - стрела провеса проводника в середине пролета, м;

L - расстояние от прямой, соединяющей точки крепления проводника одного пролета, до центра масс этого проводника (длина маятника), м;

a - угол отклонения проводника от вертикали, рад;

Fэ - электродинамическая сила, Н;

g - ускорение силы тяжести, м/с2.

После отключения КЗ проводники сначала движутся по инерции, преодолевая действие силы тяжести и сохраняя при этом в течение некоторого времени, пока имеет место натягивающая проводники сила, форму, близкую к форме плоской гибкой нити, загруженной собственным весом. На этом этапе движения проводников их поведение уже менее точно описывается принятой расчетной моделью, хотя и здесь оценки их смещения оказываются приемлемыми.

Тяжение в проводниках исчезает, когда центры масс проводников оказываются выше точек их крепления к опорам, и центробежные силы оказываются недостаточными для поддержания прежней формы проводников в виде гибкой натянутой нити. На этом этапе движения проводники подобны телам, падающим под действием инерционных сил и сил тяжести. Поэтому расчет смещений проводников с использованием модели в виде маятника здесь невозможен.

При КЗ проводники под действием электродинамических сил отталкиваются друг от друга, а их максимальное сближение имеет место после отключения КЗ, при колебаниях проводников вокруг исходного положения равновесия.

3.1.3 Баланс сил в расчетных зонах

При движении гибких проводников в результате возникшего на ВЛ или в РУ короткого замыкания расчетными нагрузками на расчетный маятник являются (рисунок 2):

а)

б)

а - траектории движения проводников (их центров масс) при большом кратковременном токе КЗ: АВ - участок траектории, который проходит проводник во время КЗ; ВС - участок траектории, который проходит проводник, натянутый действующими на него силами, после отключения тока КЗ; CD - участок траектории, где ненатянутый провод "падает" под действием силы тяжести и инерционных сил; б - траектории движения проводников при малом токе КЗ; Fцб - центробежная сила

Рисунок 2 - Траектории движения проводников при КЗ и после него

- сила тяжести Mg, направленная вертикально вниз и действующая постоянно на всех этапах движения проводников;

- электродинамическая сила Fэ, которая при двухфазном КЗ на линиях с проводниками, закрепленными в одной горизонтальной плоскости, направлена горизонтально и действует до момента отключения тока КЗ;

- инерционная сила Fин, направленная противоположно вектору окружного ускорения центра массы проводника в пролете и действующая в периоды, когда проводник натянут и его можно рассматривать как маятник;

- инерционные силы, свойственные телам, которые после воздействия нескольких сил двигаются в пространстве в поле силы тяжести: это имеет место на этапе движения гибких проводников, когда они не натянуты.

3.1.4 Принятые допущения

Принятие расчетной модели гибкого проводника в виде маятника, определение электродинамических сил по формулам, справедливым для параллельных бесконечно тонких и длинных проводников, оправданы многолетним опытом их использования. Эти гипотезы положены в основу рекомендаций МЭК по расчетам электродинамической стойкости электроустановок с гибкими проводниками. Целесообразность принятия этих гипотез подтверждена проведенными за рубежом достаточно обстоятельными экспериментами.

Упрощенный учет влияния отводов и гирлянд изоляторов, влияния нагрева проводников, отказ от учета деформаций растяжения проводников оправдываются сравнительными оценками, сделанными на базе многочисленных расчетов.

4 МЕТОДИКА РАСЧЕТА

Прежде чем приступать к расчету смещений гибких проводников при КЗ, вычисляется значение критерия, характеризующего степень опасности сближения проводников при КЗ. При значении этого критерия больше предельного, необходимо проводить расчет, в противном случае расчет не нужен.

Расчет выполняется в два этапа. На первом этапе вычисляется энергия, которую накапливают проводники пролета за время КЗ. Эта энергия равна работе электродинамических сил. На втором этапе по найденной энергии вычисляются горизонтальные смещения проводников в середине пролета.

Если продолжительность КЗ меньше 0,6 периода малых собственных колебаний расчетного маятника, то работа электродинамических сил за время КЗ вычисляется с помощью кривых, полученных путем решения уравнения вынужденных нелинейных колебаний расчетного маятника. Если же продолжительность КЗ больше 0,6 периода малых собственных колебаний расчетного маятника, то работа электродинамических сил за время КЗ вычисляется с помощью других кривых, построенных путем использования закона постоянства полной энергии потенциальной системы.

При кратковременных КЗ, когда их расчетная продолжительность не превышает так называемую предельную (см. ниже), смещение проводников оказывается возможным вычислять, не определяя работу электродинамических сил.

Упомянутый выше критерий, характеризующий степень опасности сближения проводников при КЗ, - параметр р, кА2×с/Н, определяется по формуле

(1)

где  - начальное действующее значение периодической составляющей тока двухфазного КЗ, кА;

tоткл - расчетная продолжительность КЗ, с;

q = mпог g - погонная сила тяжести проводника, Н/м;

mпог - погонная масса проводника, кг/м;

l - безразмерный коэффициент, учитывающий влияние апериодической составляющей электродинамической силы (график для его определения приведен на рисунке 3, где Та - постоянная времени затухания апериодической составляющей тока КЗ, с).

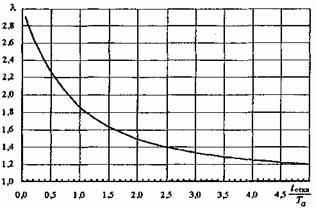

Рисунок 3 - Зависимость коэффициента l от tоткл/Та

При р £ 0,4 кА2×с/Н расчет смещений гибких проводников не нужен, так как опасности их чрезмерных сближений нет.

На рисунке 4 приведен график, связывающий параметры формулы (1) при l = 1. Кривые tоткл = f () при aq = const ограничивают области параметров tоткл и , при которых расчет смещений проводников не нужен.

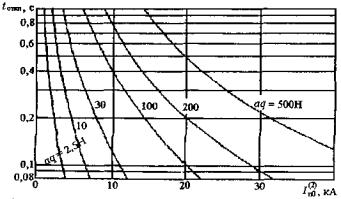

Рисунок 4 - Продолжительность КЗ, при которой р = 0,4

Если р > 0,4 кА2×с/Н, то сначала следует определить предельную продолжительность КЗ, с:

(2)

где  - частота малых собственных колебаний расчетного маятника, 1/с, причем L = 2f/3, м;

М = mпог l - масса проводника пролета, кг;

l - длина пролета, м;

 - расчетная электродинамическая сила при двухфазном КЗ, Н.

Последняя вычисляется по формуле:

(3)

где

 - постоянная составляющая электродинамической нагрузки на проводник в пролете при двухфазном КЗ, Н;

m - относительная магнитная проницаемость воздушной среды (для воздуха m = 1);

m0 - магнитная проницаемость вакуума, Гн/м.

При tоткл £ tпред горизонтальное смещение проводника при КЗ, м, вычисляется по формуле

(4)

где

В случае, если вычисленное по формуле (4) значение s оказывается больше стрелы провеса проводника в середине пролета, следует принимать s = f.

При tпред < tоткл £ 0,6 (2p/w0) горизонтальное смещение проводника при КЗ, м, вычисляется по одной из формул:

(5)

где amax - угол максимального отклонения проводника от вертикали, рад:

amax = arccos (1 - DWк/Mg L)

(6)

 - энергия, накопленная проводником пролета за время КЗ, Дж, и определяемая с использованием графиков рисунка 5, где tоткл = tоткл/T0 = tоткл w0/2p - относительная продолжительность КЗ в долях от периода собственных колебаний проводника в пролете.

При tоткл > 0,6 (2p/w0) горизонтальное смещение проводника также вычисляется по формулам (5), однако входящая в формулы (5) и (6) энергия DWк, Дж, приближенно оценивается по одной из формул:

(7)

где h - высота подъема проводника над его положением до КЗ, м, которая определяется с использованием рисунка 6.

а) при 2L/a = 0,5;

б) при 2L/a = 1,1;

в) при 2L/a = 2,1;

г) при 2L/a = 3,1;

д) при 2L/a = 4,l;

е) при 2L/a = 5,1;



ж) при 2L/a = 5,7



Рисунок 5 - Характеристики DWк/Mg L при двухфазном КЗ

Рисунок 6 - Характеристики h/a при двухфазном КЗ

Максимальное сближение проводников (минимальное расстояние между проводниками) вычисляется по формуле

amin = а - 2 (s + rр)

(8)

где s - найденное максимальное горизонтальное смещение проводника в середине пролета от равновесного положения, а для расщепленных фаз - это горизонтальное смещение оси расчетного одиночного проводника с поперечным сечением, равным сумме сечений всех проводников фазы в середине пролета;

rр - радиус расщепления фазы, м.

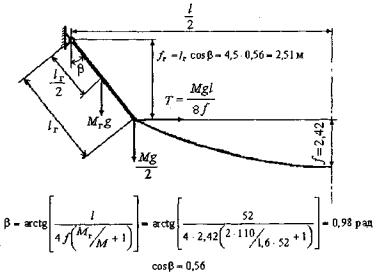

Влияние гирлянд изоляторов можно приближенно учесть увеличением погонного веса и стрелы провеса проводников путем замены в приведенных выше формулах массы проводника М "приведенной" массой Мпр = Мg и стрелы провеса f "приведенной" стрелой провеса fпр = f + lг cos b, где g - коэффициент приведения массы (см. таблицу 1);

lг - длина гирлянды изоляторов, м;

b - угол отклонения натяжных гирлянд от вертикали до КЗ, рад.

Наличие отводов приближенно может также учитываться увеличением массы проводников. При этом приведенную массу проводника можно оценить по формуле

мпр = Мg + Мотв,

где Мотв - масса отводов в пролете, кг.

Таблица 1 - Коэффициент приведения массы g

fг/f

Значение коэффициента приведения массы g при различных Мг/М

0,01

0,02

0,05

0,10

0,20

0,50

1,00

2,00

3,00

0,01

1,000

1,000

1,000

1,000

1,001

1,002

1,003

1,005

1,006

0,02

1,000

1,000

1,000

1,001

1,002

1,004

1,007

1,010

1,012

0,05

1,000

1,000

1,001

1,002

1,004

1,010

1,016

1,024

1,029

0,10

1,000

1,001

1,002

1,004

1,008

1,019

1,031

1,048

1,058

0,20

1,001

1,002

1,004

1,008

1,015

1,034

1,059

1,090

1,110

0,50

1,002

1,003

1,008

1,016

1,031

1,071

1,130

1,200

1,250

1,00

1,002

1,005

1,012

1,024

1,048

1,110

1,200

1,330

1,430

2,00

1,003

1,007

1,017

1,033

1,065

1,150

1,290

1,500

1,670

3,00

1,004

1,007

1,019

1,037

1,073

1,180

1,330

1,600

1,820

Примечание - Мг - масса гирлянд (суммарная масса двух натяжных гирлянд у двух опор проводников в пролете или масса одной гирлянды, если на опорах гирлянды подвесные); М - масса проводника в пролете; fг - провес гирлянд; f - стрела провеса проводника.

5 ОПРЕДЕЛЕНИЕ МАКСИМАЛЬНОГО СМЕЩЕНИЯ И МАКСИМАЛЬНОГО СБЛИЖЕНИЯ ПРОВОДНИКОВ ПРИ КЗ

Максимальное смещение гибких проводников при их раскачивании в условиях двухфазного КЗ определяется по выражению:

уmax = s.

Методика определения s дана выше.

Минимальное расстояние между гибкими проводниками при их сближении в условиях КЗ определяется по выражению:

amin = a - 2 уmax.

Необходимо соблюдать условие amin > amin доп,

где amin доп - минимально допустимое расстояние между проводниками фаз. Согласно ПУЭ (гл. 5) и исследованиям, проведенным в МЭИ, amin доп при разных номинальных напряжениях Uном составляют:

Uном, кВ

amin доп, м

35

0,2

110

0,45

150

0,6

220

0,95

330

1,4

500

2,0

750

3,3

1150

5,4

Обоснования указанных соотношений даны в настоящих Методических указаниях.

6 РЕКОМЕНДАЦИИ

При определении условий опасных сближений гибких проводников при КЗ сначала следует по формуле (1) вычислить значение критерия р. Если р £ 0,4 кА2 × с/Н, то проводники находятся в неопасной зоне и могут нормально эксплуатироваться; если же р > 0,4 кА2 × с/Н, то проводники находятся в опасной зоне, т.е. возможны пробои изоляционных промежутков между ними и даже схлестывание. В этом случае необходимо производить детальный расчет качаний проводников и воздействовать на режимные параметры  и tоткл в отдельности или совместно.


Приложение А
(справочное)
БАЗА ДАННЫХ ВЛ

Таблица А.1 - Параметры и характеристики элементов ВЛ

Номинальное напряжение, кВ

Шифр опоры

Схема расположения проводов

Материал опоры

Расстояние между проводами разных фаз на опоре, м

Предельные марки проводов

Район по гололеду и габаритные пролеты, м

Погонная масса провода, кг/км

Тип изолятора

Количество изоляторов в гирлянде. шт.

Длина гирлянды изоляторов с арматурой, м

Масса изоляторов с арматурой, кг

Расстояние от поверхности земли до ближайшего провода в месте его крепления, м

А-В

В-С

С-А

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

35

П35-1

1

Сталь

3,27

~5,22

~4,94

АС70/11-150/24

I:319-350;

II:250-310

276-559

ПФ70-В

ПС70-Б

3

0,69

0,68

19

16

14,31

14,32

П35-2

2

Сталь

3,27

3,27

6

АС70/11-150/24

I:295-335;

II:235-290

276-559

ПФ70-В

ПС70-Б

3

0,69

0,68

19

16

13,31

13,32

ПБ35-1

1

Железобетон

3,35

~3,42

~3,56

АС95/16-150/24

I:390-375;

II:280-330

385-559

ПФ70-В

ПС70-Б

3

0,69

0,68

19

16

14,81

14,32

ПБ35-2

2

Железобетон

3,09

3,09

6

АС95/16-150/24

I:275-265;

II:230-255

385-559

ПФ70-В

ПС70-Б

3

0,69

0,68

19

16

11,81

11,82

ПД35-1

3

Дерево

3

3

6

АС50/8-120/19

I:240-275;

II:180-240

195-471

ПФ70-В

ПС70-Б

2

2

0,56

0,55

13

12

12,34

12,35

ПД35-3

3

Дерево

3

3

6

АС150/24

I:275

II:265

559

ПФ70-В

ПС70-Б

2

2

0,56

0,55

13

12

12,34

12,35

ПД35-5

3

Дерево

3

3

6

АС50/8-150/24

I:245-280;

II:190-270

195-559

ПФ70-В

ПС70-Б

2

2

0,56

0,55

13

12

12,59

12,50

110

П110-1

1

Сталь

4,52

~6,02

~5,6

АС70/11-95/16

I:386-375;

II:300-305

276-385

ПФ70-Б

ПС70-Б

7

8

1,25

1,35

38

36

18,75

17,65

П110-3

1

Сталь

4,52

~6,22

~5,74

АС120/19-240/32

I:435-445-435;

II:365-380

471-921

ПФ70-Б

ПС70-Б

7

8

1,25

1,35

38

36

17,75

17,65

П110-2

2

Сталь

4,52

4,52

8

АС70/11

I:380;

II:300

276

ПФ70-Б

ПС70-Б

7

8

1,25

1,35

38

36

17,75

17,65

П110-4

2

Сталь

4,52

4,52

8

АС120/19-240/32

I:435-445-435;

II:365-380

471-921

ПФ70-Б

ПС70-Б

7

8

1,25

1,35

38

36

17,75

17,65

ПБ110-1

1

Железобетон

3,35

~5,42

~4,94

АС70/11-150/24

I:295-330;

II:235-300

276-959

ПФ70-Б

ПС70-Б

7

8

1,25

1,35

38

36

13,25

13,15

ПБ110-3

1

Железобетон

3,35

~5,42

~4,94

АС185/29; 240/32

I:330; 325;

II:310; 315

728; 921

ПФ70-Б

ПС70-Б

7

8

1,25

1,35

38

36

13,25

13,15

ПБ110-2

2

Железобетон

3,35

3,35

6

АС70/11-120/19

I:276; 260-275;

II:215; 235-250

276-471

ПФ70-Б

ПС70-Б

7

8

1,25

1,35

38

36

12,25

12,15

ПБ110-4

2

Железобетон

3,35

3,35

6

АС185/29; 240/32

I:275;

II:275

728; 921

ПФ70-Б

ПС70-Б

7

8

1,25

1,35

38

36

12,25

12,15

110

ПД110-1

3

Дерево

4

4

8

АС70/11-120/19

I:240-260;

II:190-240

276-471

ПФ70-Б

ПС70-Б

6

7

1,1

1,2

33

32

10,9

10,8

ПД110-3

3

Дерево

4

4

8

АС150/24; 185/29

I:260; 255;

II:255; 230

559; 728

ПФ70-Б

ПС70-Б

6

7

1,1

1,2

33

32

10,9

10,8

ПД110-5

3

Дерево

4

4

8

АС70/11-185/29

I:245-260

276-728

ПФ70-Б

ПС70-Б

6

7

1,1

1,2

33

32

12,05

11,95

150

П150-1

1

Сталь

6,21

~6,72

~7,89

АС120/19-240/32

I:426-425-413;

II:350-370

471-921

ПФ70-В

ПС70-Б

9

10

1,5

1,6

47

45

17,5

17,4

П150-2

2

Сталь

6,21

~6,21

12

АС120/19-240/32

I:426-425-413;

II:350-370

471-921

ПФ70-В

ПС70-Б

9

10

1,5

1,6

47

45

17,5

17,4

ПБ150-1

1

Железобетон

4,27

~6,42

~6,34

АС120/19-240/32

I:290-270;

II:245-270

471-921

ПФ70-В

ПС70-Б

9

10

1,5

1,6

47

45

12,0

11,9

ПБ150-2

2

Железобетон

4,27

4,27

8

АС120/19-240/32

I:290-245;

II:245-255-243

471-921

ПФ70-В

ПС70-Б

9

10

1,5

1,6

47

45

12,0

11,9

ПСБ150-1

3

Железобетон

~5

~5

~1

АС120/19-240/32

I:385-380;

II:325-360

471-921

ПФ70-В

ПС70-Б

9

10

1,5

1,6

47

45

16,0

15,9

220

П220-3

1

Сталь

7

~9,92

~9,79

АС300/39; 400/51

I:520; 520;

II:490; 475

1132; 1490

ПФ70-В

ПС70-Б

13

14

2,2

2,3

72

67

23,3

23,2

П220-2

2

Сталь

6,22

6,96

12,02

АС300/39; 400/51

I:470; 465;

II:440; 425

1132; 1490

ПФ70-В

ПС70-Б

13

14

2,2

2,3

72

67

20,3

20,2

ПБ220-1

1

Железобетон

5,85

~7,52

~7,79

АС300/39; 400/51

I:310;

II:310

1132; 1490

ПФ70-В

ПС70-Б

13

14

2,2

2,3

72

67

13,8

13,7

ПБ220-3

1

Железобетон

5,85

~7,52

~7,79

АС300/39; 400/51

I:320;

II:320

1132; 1490

ПФ70-В

ПС70-Б

13

14

2,2

2,3

72

67

15,3

15,2

ПСБ220-1

3

Железобетон

~5,74

~5,74

~11,48

АС300/39; 400/51

I:350;

II:345; 350

1132;1490

ПФ70-В

ПС70-Б

13

14

2,2

2,3

72

67

15,3

15,2

ПБ220-12

3

Железобетон

~13,76

~13,76

~27,52

АС300/39; 400/51

I:430;

II:410; 410

1132; 1490

ПФ70-В

ПС70-Б

13

14

2,2

2,3

72

67

19,0

18,9

ПД220-1

3

Дерево

5,25

5,25

10,5

АС300/39-500/64

I:250-210;

II:250-210

1132-1852

ПФ70-В

ПС70-Б

12

13

2,05

1,9

67

60

12,55

12,7

ПД220-3

3

Дерево

5,25

5,25

10,5

АС300/39-500/64

I:250-210;

II:250-210

1132-1852

ПФ70-В

ПС70-Б

12

13

2,05

1,9

67

60

12,55

12,7

330

П330-3

1

Сталь

8,28

~14,02

~12,92

2хАС300/39;

2хАС400/51

I:495;

II:470; 450

2x1132;

2x1490

ПФ70-В

ПС70-Б

ПС120-А

19

21

17

3,0

3,2

3,1

118

111

130

22,5

22,3

22,4

П330-1

1

Сталь

8,32

~15,92

~14,42

2хАС300/39

I:495;

II:470

2x1132

ПФ70-В

ПС70-Б

ПС120-А

19

21

17

3,0

3,2

3,1

118

111

130

22,5

22,3

22,4

П330-9

3

Сталь

~8,46

~8,46

~16,92

2хАС300/39;

2хАС400/51

I:495;

II:470; 450

2x1132;

2x1490

ПФ70-В

ПС70-Б

ПС120-А

19

21

17

3,0

3,2

3,1

118

111

130

22,5

22,3

22,4

П330-2

2

Сталь

8,45

7,24

14,02

2хАС300/39;

2хАС400/51

I:445; 425;

II:415; 395

2x1132;

2x1490

ПФ70-В

ПС70-Б

ПС120-А

19

21

17

3,0

3,2

3,1

118

111

130

19,5

19,3

19,4

ПБ330-7Н

3

Железобетон

~8,16

~8,16

~16,32

2хАС300/39;

2хАС400/51

I:450;

II:425; 440

2x1132;

2x1490

ПФ70-В

ПС70-Б

ПС120-А

19

21

17

3,0

3,2

3,1

118

111

130

20,0

19,8

19,9

500

ПБ-1

3

Сталь

12

12

24

3хАС400/51;

3хАС500/64

II:460;

II:425

3x1490

3x1852

ПФ120-А

ПС120-А

21

24

4,9

4,5

238

185

22,3

22,7

ПБ500-1

3

Железобетон

~8,36

~8,36

~16,72

3хАС300/43;

3хАС400/51;

3хАС500/64

I:380; II:380

I:385; II:385

I:355; II:355

3x1255

3x1490

3x1852

ПФ120-А

ПС120-А

21

24

4,9

4,5

238

185

14,6

15,0

Примечание - Схема расположения проводов № 1 означает, что проводники двух фаз находятся на одинаковом расстоянии от поверхности земли, а проводник третьей фазы закреплен выше них; схема № 2 означает, что проводники разных фаз находятся на разном расстоянии от поверхности земли и закреплены на двухцепных опорах; схема № 3 означает, что проводники всех фаз находятся на одинаковом расстоянии от поверхности земли (так называемое горизонтальное расположение проводов).


Таблица А.2 - Основные расчетные характеристики сталеалюминиевых проводов марок АС, АСКС, АСКП, АпСКП, АпСКС

Номинальное сечение, мм2, алюминий/сталь

Сечение, мм2

Масса, кг/км

Модуль упругости Е, 103 Н/мм2

Допустимое напряжение s, Н/мм2

Алюминий

Сталь

провода (без смазки)

смазки для

АСКС, АпСКС

АСКП, АпСКП

1

2

3

4

5

6

7

8

50/8

48,2

8,04

195

3,0

3,0

82,5

87

70/11

68,0

11,3

276

4,5

4,5

82,5

87

70/72

68,4

72,2

755

38

38

134

201

95/16

95,4

15,9

385

6,0

6,0

82,5

87

95/141

91,2

141

1357

69

69

146

228

120/19

118,0

18,8

471

11

35

82,5

87

120/27

114

26,6

528

14

37

89

99

150/19

148,0

18,8

554

12

42

77

81

150/24

149,0

24,2

599

14

44

82,5

87

150/34

147,0

34,3

675

18

48

89

99

185/24

187,0

24,2

705

14

51

77

81

185/29

181,0

29,0

728

16

52

82,5

87

185/43

185,0

43,1

846

23

61

89

99

185/128

187,0

128,0

1525

63

101

114

165

205/27

215,0

26,6

74

15

57

77

81

240/32

244,0

31,7

921

17

66

77

81

240/39

236,0

38,6

952

22

71

82,5

87

240/56

241,0

56,3

1106

30

78

89

99

300/39

301,0

38,6

1132

22

83

77

81

300/48

295,0

47,8

1186

27

87

82,5

87

300/66

288,5

65,8

1313

37

95

89

99

300/67

288,5

67,3

1323

37

95

89

99

300/204

298,0

204,0

2428

102

164

114

165

330/30

335,0

29,1

1152

12

112

...

...

330/43

332,0

43,1

1255

23

133

77

81

400/18

381,0

18,8

1199

12

131

...

...

401/22

394,0

26,6

1261

12

133

...

...

400/51

394,0

51,1

1490

28

134

77

81

400/64

390,0

63,5

1572

35

115

82,5

87

400/93

406,0

93,2

1851

53

133

89

99

450/56

434,0

56,3

1640

30

145

77

81

500/26

502,0

26,6

1592

15

158

...

...

500/27

481,0

26,6

1537

15

152

66,5

65

500/64

490,0

63,5

1852

33

163

77

81

500/204

496,0

204

2979

105

230

...

...

500/336

490,0

336

4005

168

270

114

165

Примечания

1 Значения допустимого напряжения указаны при среднегодовой температуре.

2 - ... - данные отсутствуют.

Приложение Б
(рекомендуемое)
ПРИМЕРЫ РАСЧЕТОВ ПО ИНЖЕНЕРНОЙ МЕТОДИКЕ МЭИ

Пример 1. Воздушная линия напряжением 110 кВ

Исходные данные:

длина пролета - l = 200 м,

стрела провеса в середине пролета - f = 10 м,

расстояние между фазами - а = 4 м,

гирлянды подвесные, длина гирлянды - lг = 1,5 м,

постоянная времени - Tа = 0,05 с,

погонная масса проводника - mпог = 1,3 кг/м,

масса гирлянды - Мг = 56 кг,

начальное значение тока двухфазного КЗ -  = 10 кА,

расчетная продолжительность КЗ - tоткл = 0,1 с.

Вычисляем приведенную стрелу провеса в середине пролета

fпр = f + fг = f + lг cos b = 10 + 1,5 × 1 = 11,5 м.

Определяем массу проводника М = mпогl = 1,3·200 = 260 кг, а также fг/f = 1,5/10 = 0,15 и Мг/М = 56/260 = 0,215 и по таблице 1 настоящего МУ путем интерполяции находим коэффициент приведения массы g = 1,02. При этом приведенная масса проводника Мпр = Mg = 260·1,02 = 265,2 кг, а приведенная погонная сила тяжести qпр = Мпр g / l = 265,2·9,81/200 = 13 Н/м. В дальнейшем расчете в соответствующие формулы вместо q, М и f подставляем приведенные параметры qпр, Мпр и fпр.

Вычисляем параметр р. При tоткл/Tа = 0,1/0,05 = 2 по графику рисунка 3 находим l = 1,5, тогда , поэтому расчет смещений проводников не нужен.

Пример 1а. Произведем расчет смещений проводников этой же линии 110 кВ для случая, когда расчетная продолжительность КЗ составит tоткл = 0,3 с.

В этом случае tоткл/Tа = 0,3/0,05 = 6, по графику рисунка 3 находим l = 1, тогда , в этом случае расчет смещений проводников необходим.

Вычисляем параметры, необходимые для определения смещений: L = 2f/3 = 2·11,5/3 = 7,67 м, .

По формуле (3) , поэтому предельная продолжительность КЗ составляет .

Поскольку tоткл = 0,3 с < tпред = 1,336 с, расчет смещений проводников можно вести по формуле (4):

Минимальное расстояние между проводниками при их колебаниях после отключения тока КЗ amin = a - 2уmах = a - 2s = 4 - 2 × 1,5 = 1,0 м. Оно больше минимального расстояния, допускаемого ПУЭ: для линий напряжением 110 кВ ПУЭ (см. п. 2.5.73) установлено наименьшее расстояние между фазами по рабочему напряжению в 0,45 м. Следовательно в данном примере опасных сближений проводников не будет.

Пример 1б. Пусть теперь расчетная продолжительность КЗ составит tоткл = 2 с.

В этом случае tоткл/Tа = 2/0,05 = 40, по графику рисунка 3 находим l = 1, тогда .

Находим

Поскольку tпред = 1,36 с < tоткл = 2 с < 0,6 (2p/w0) = 3,33 с, расчет смещений проводников следует вести по формуле (5).

Вычисляем нужные для расчета соотношения:

По графикам рисунка 5 при 2 L/a = 3,84,  = 0,397 и tоткл = 0,36 находим DWк/Mg L = 0,1.

Максимальный угол отклонения расчетного маятника в соответствии с формулой (6) amах= arccos (1 - DWк/Mg L) = arccos (1 - 0,1) = 0,45 рад. и смещение проводника s = f sin amax = 11,5 × sin 0,45 = 11,5 × 0,43 = 4,94 м. При этом amin = a - 2уmах = а - 2s = 4 - 2 × 4,94 = -5,88 м, т.е. проводники могут схлестываться.

Пример 1в. Рассмотрим случай, когда начальное значение тока двухфазного КЗ составляет 6 кА, а расчетная продолжительность КЗ равна tоткл = 4 с.

В этом случае tоткл/Ta = 4/0,05 = 80, по графику рисунка 3 находим l = 1, тогда

 а

Поскольку tоткл = 4 с > 0,6 (2p/w0) = 3,33 с, расчет смещений проводников следует вести по формуле (5), а значение DWк определять по формуле (7).

Вычисляем нужные для расчета соотношения:

MgL = 265,2·9,81·7,67 = 19954 Дж.

Поскольку< MgL = 19954 Дж, то энергия DWк, накопленная одним проводником при КЗ, равна DWк = Mgh.

Высоту подъема провода во время КЗ h определяем по графику рисунка 5. При L/a = 7,67/4 = 1,92 и  отношение h/a составит 0,04, поэтому h = 0,04×а = 0,04×4 = 0,16 м и DWк = 265,2×9,81×0,16 = 416 Дж. Так как DWк/Mg L = 416/19954 = 0,02 < 1, то значение максимального отклонения amах = arccos (1 - DWк/MgL) = arccos (1 - 416/19954) = 0,204 рад. При этом смещение проводников s = f sin amax= 7,67 sin 0,204 = 1,55 м.

Минимальное расстояние между проводниками при их колебаниях после отключения тока КЗ составит amin = a - 2ymax = a - 2s = 4 - 2 × 1,55 = 0,9 м. Оно больше минимального расстояния, допускаемого ПУЭ, поэтому опасных сближений проводников не будет.

Пример 2. Распределительное устройство напряжением 330 кВ

Исходные данные:

длина пролета - l = 52 м,

стрела провеса в середине пролета - f = 2,42 м,

расстояние между фазами - а = 6 м,

гирлянды натяжные, длина гирлянды - lг = 4,5 м,

постоянная времени - Та = 0,05 с,

погонная масса проводника - mпог= 1,6 кг/м,

масса гирлянды - Мг = 110 кг,

начальное значение тока двухфазного КЗ -  = 20 кА,

расчетная продолжительность КЗ - tоткл = 0,2 с.

Вычисляем провес гирлянд fг, рассматривая уравнения статики; результаты вычислений представлены на рисунке Б.1. Приведенная стрела провеса в середине пролета fпр = f + fг = 2,42 + 2,51 = 4,93 м.

Рисунок Б.1 - К определению максимального расстояния между проводниками РУ 330 кВ

Определяем массу проводника М = mпог l = 1,6 × 52 = 83,2 кг, а также fг/f = 2,51/2,42 = 1,04 и 2Мг/М = 2·110/83,2 = 0,264 и по таблице 1 путем интерполяции находим коэффициент приведения массы g = 1,4. При этом приведенная масса проводника Мпр = Мg = 83,2·1,4 = 116,5 кг, а приведенная погонная сила тяжести qпр = Мпр g/l =116,5·9,81/52 = 21,9 Н/м. В дальнейшем расчете в соответствующие формулы вместо q, М и f подставляем приведенные параметры qпр, Mпр и fпр.

При tоткл/Та = 0,2/0,05 = 4 по графику рисунка 3 находим l = 1,22, тогда

, поэтому расчет смещений проводников необходим.

Вычисляем параметры, необходимые для определения смещений: L = 2f/3 = 2 × 4,93/3 = 3,29 м,  По формуле (3)  845,5 Н, поэтому предельная продолжительность КЗ составляет

Поскольку tоткл = 0,2 с < tпред = 0,64 с, расчет смещений проводников можно вести по формуле (4):

Минимальное расстояние между проводниками при их колебаниях после отключения тока КЗ amin = a - 2уmах = a - 2s = 6 - 2 × 1,27 = 3,46 м. Оно больше минимального расстояния, допускаемого ПУЭ: для линий напряжением 330 кВ ПУЭ (см. п. 2.5.73) установлено наименьшее расстояние между фазами по рабочему напряжению в 1,4 м. Следовательно, в данном примере опасных сближений проводников не будет.

Пример 2а. Рассмотрим случай, когда расчетная продолжительность КЗ составляет tоткл = 2 с.

В этом случае tоткл/Ta = 2/0,05 = 40, по графику рисунка 3 находим l = 1, тогда

Находим  и

Поскольку tпред = 0,7 с < tоткл = 2 с < 0,6 (2p/w0) = 2,178 с, расчет смещений проводников следует вести по формуле (5).

Вычисляем нужные для расчета соотношения:

По графикам рисунка 5 при 2 L/a = 1,1,  и tоткл = 0,55 находим DWк/Mg L = 0,25.

Максимальный угол отклонения расчетного маятника в соответствии с формулой (6) amax= arccos (1 - DWк/Mg L) = arccos (1 - 0,25) = 0,72 рад. и смещение проводника s = f sin amax = 4,93 × sin 0,72 = 4,93 × 0,43 = 3,25 м. При этом аmin = а - 2уmax = a - 2s = 6 - 2 × 3,25 = -0,5 м, т.е. проводники могут схлестываться.

Ключевые слова: короткие замыкания, электродинамические силы, гибкие проводники, качания проводников, опасное сближение, схлестывание, смещение, угол отклонения, стрела провеса, воздушные линии, распределительные устройства, расчетная модель.




Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
