Государственная система санитарно-эпидемиологического нормирования Российской Федерации

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Газохроматографическое измерение концентраций b-меркаптопропионовой кислоты в воздухе рабочей зоны

МУК 4.1.0.378-96

Минздрав России

Москва · 1999

1. Методические указания разработаны с целью обеспечения контроля соответствия фактических концентраций вредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочно безопасным уровням воздействия (ОБУВ) - санитарно-гигиеническим нормативам и являются обязательными при осуществлении санитарного контроля.

2. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск 32) утверждены и. о. Председателя Госкомсанэпиднадзора России - заместителем Главного государственного санитарного врача Российской Федерации 8 июня 1996 г.

3. Введены впервые.

4. Включенные в данный выпуск методики контроля разработаны и подготовлены в соответствии с требованиями ГОСТа 12.1.005-88 ССБТ «Воздух рабочей зоны. Общие санитарно-гигиенические требования», ГОСТа 12.1.016-79 ССБТ «Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ», ГОСТа Р 1.5-92 п. 7.3, ГОСТа 8.101-90 «Государственная система обеспечения единства измерений. Методики выполнения измерений». Методические указания одобрены комиссией по государственному санитарно-эпидемиологическому нормированию Госкомсанэпиднадзора России и Проблемной комиссией «Научные основы гигиены труда и профпатологии».

Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск 32) предназначены для центров Госсанэпиднадзора, санитарных лабораторий промышленных предприятий при осуществлении контроля за содержанием вредных веществ в воздухе рабочей зоны, а также заинтересованных министерств и ведомств.

Ответственный исполнитель: Г.А. Дьякова

Исполнители: Г.А. Дьякова, Л.Г. Макеева, Е.М. Малинина, С.М. Попова, Н.С. Горячев, М.И. Аржанова, Т.В. Рязанцева, Е.Н. Грицун.

УТВЕРЖДЕНО

И. о. Председателя Госкомсанэпиднадзора

России - заместителем Главного

государственного санитарного врача

Российской Федерации

Г.Г. Онищенко

8 июня 1996 г.

МУК 4.1.0.378-96

Дата введения: с момента утверждения

4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ

Газохроматографическое измерение концентраций b-меркаптопропионовой кислоты в воздухе рабочей зоны

                                                              С3Н6О2S

М. м. 106,1

b-меркаптопропионовая кислота (МПК) - желтоватая жидкость с сильным неприятным запахом. Тпл. - 16 - 17 °С, Ткип. - 110 °С при 10 мм рт. ст. Плотность - 1,219 г/мл Растворима в воде, толуоле, эфире, спирте и других органических растворителях.

В воздухе присутствует в виде паров и аэрозоля.

Обладает выраженным раздражающим и общетоксическим действием.

ПДК в воздухе - 0,1 мг/м3.

Характеристика метода

Метод основан на использовании газовой хроматографии на приборе с пламенно-ионизационным детектором.

Отбор проб проводится с концентрированием на фильтр и в этанол.

Предел измерения в анализируемом объеме пробы (7 мкл) - 0,01 мкг.

Предел измерения в воздухе - 0,05 мг/м3 (при отборе 15 л воздуха).

Диапазон измеряемых концентраций - 0,05 - 1,0 мг/м3.

Граница суммарной погрешности измерения не превышает ± 20 %.

Определению не мешают: меркаптаны, пропионовая и дитиопропионовая кислоты.

Время выполнения измерения, включая отбор проб - 45 мин.

Приборы, аппаратура, посуда

Газовый хроматограф с пламенно-ионизационным

детектором

Колонка из нержавеющей стали длиной 1,5 м и

внутренним диаметром 3 мм

Электроаспиратор ЭА-2С-М1                                                              ТУ 2.840.016

Микрошприц МШ-10                                                                             ТУ 2.833-106

Набор сит «Физприбор»

Баня водяная

Колбы мерные, вместимостью 25 и 50 мл                                           ГОСТ 1770-74

Пипетки, вместимостью 1, 2 и 5 мл                                                     ГОСТ 20292-74

Линейка и лупа измерительные

Реактивы, растворы, материалы

Кислота b-меркаптопропионовая, с содержанием

основного вещества 98,6 %

Основной раствор кислоты в гексане с концентрацией 1 мг/мл. Готовят растворением 50 мг кислоты в 50 мл гексана.

Стандртные растворы кислоты с концентрациями 2,0; 10; 15,0; 20,0; 30,0 и 40,0 мкг/мл готовят соответствующим разбавлением основного раствора. Растворы устойчивы в течение 10 дней.

Метиловый спирт, х. ч.                                                                          ГОСТ 6995-77

Хлороформ, х. ч.                                                                                     ГОСТ 215-74

Хроматон N-AW-ДMCS

Газообразные (в баллонах с редукторами):

азот                                                                                                           ГОСТ 9293-74

водород                                                                                                    ГОСТ 3022-70

воздух (компрессор)                                                                               ГОСТ 11882-73

Гексан, ч.                                                                                                 ТУ 6-09-3375-78

Этанол, ректификат (96 %)                                                                    ГОСТ 5963-67

Фильтры АФА-ВП-10                                                                            ТУ 85-743-80

Отбор проб воздуха

Воздух со скоростью 1,0 л/мин аспирируют через систему фильтр - поглотительный прибор с пористой пластинкой с 5 мл этанола при охлаждении льдом. Для определения 0,5 ПДК достаточно отобрать 15 л воздуха. Срок хранения отобранных проб - 7 суток при температуре +4 °С.

Подготовка к измерению

Приготовление насадки для хроматографической колонки.

Носитель для хроматографической колонки готовят следующим образом: берут навеску ортофосфорной кислоты в количестве 2 % по отношению к весу хроматона и растворяют в метаноле, взятом в количестве, достаточном для полного смачивания носителя. Метанол испаряют на водяной бане при постоянном перемешивании (работа проводится в вытяжном шкафу). Затем берут навеску Апиезона L в количестве 15 % по отношению к весу хроматона и растворяют в хлороформе, раствор заливают в фарфоровую чашку с хроматоном, модифицированным ортофосфорной кислотой, и, аналогично выше описанному, удаляют растворитель. Хроматографическую колонку заполняют приготовленным сорбентом и кондиционируют при температуре 185 °С в течение 6 - 8 часов. После этого колонку подсоединяют к детектору и снижают температуру термостата до рабочей. Общую подготовку прибора к работе проводят согласно инструкции.

Для количественного определения используют метод абсолютной калибровки. Для этого в испаритель хроматографа вводят по 7 мкл градуировочных растворов МПК с содержанием от 0,014 до 0,28 мкг вещества. По полученным результатам строят градуировочный график зависимости площади пика (мм2) от содержания вещества (мкг), проводя 5 параллельных определений для каждой концентрации.

Условия хроматографирования градуировочных растворов и анализируемых проб:

Температура термостата колонок                                                          155 °С

Температура испарителя                                                                        200 °С

Скорость потока газа-носителя (азота)                                                 30 мл/мин

Скорость потока водорода                                                                     35 мл/мин

Скорость потока воздуха                                                                        300 мл/мин

Скорость диаграммной ленты                                                               600 мм/ч

Объем вводимой пробы                                                                        7 мкл

Время удерживания МПК                                                                      1 мин 55 с

Проведение измерения

Для определения паров и аэрозоля b-МПК содержимое поглотителя переносят в фарфоровую чашку, помещают туда фильтр и проводят экстракцию МПК в течение 15 мин при постоянном перемешивании. Затем раствор упаривают на водяной бане примерно до объема 0,5 мл. Остаток количественно переносят в микропробирку или бюкс с пришлифованной пробкой и упаривают досуха. Сухой остаток растворяют в 0,5 мл гексана и далее 7 мкл пробы вводят в испаритель хроматографа через самоуплотняющуюся мембрану. Затем записывают хроматограмму, вычисляют площади пика и по градуировочному графику находят количество определяемого компонента.

Расчет концентраций

Концентрацию вещества (С) в воздухе (мг/м3) вычисляют по формуле:

а - количество b-МПК, найденное в анализируемом объеме раствора по калибровочному графику, мкг;

в - общий объем пробы, мл;

б - объем пробы, взятой для анализа, мл;

V20 - объем воздуха, отобранного для анализа, приведенного к стандартным условиям, л (см. приложение 1).

Методические указания разработаны НИИ медицины РАМН, г. Москва.

Приложение 1

Приведение объема воздуха к стандартным условиям (температура 20 °С и давление 760 мм рт. ст.) проводят по формуле:

Vt - объем воздуха, отобранный для анализа, л;

Р - барометрическое давление, кПа (101,33 кПа = 760 мм рт. ст.);

t - температура воздуха в месте отбора пробы, °С.

Для удобства расчета V20 следует пользоваться таблицей коэффициентов (приложение 2). Для приведения воздуха к стандартным условиям надо умножить Vt на соответствующий коэффициент.

Приложение 2

Коэффициенты для приведения объема воздуха к стандартным условиям

°С

Давление Р, кПа/мм рт. ст.

97,33/730

97,86/734

98,4/738

98,93/742

99,46/746

100/750

100,53/754

101,06/758

101,33/760

101,86/764

-30

1,1582

1,1646

1,1709

1,1772

1,1836

1,1899

1,1963

1,2026

1,2038

1,2122

-26

1,1393

1,1456

1,1519

1,1581

1,1644

1,1705

1,1768

1,1831

1,1862

1,1925

-22

1,1212

1,1274

1,1336

1,1396

1,1458

1,1519

1,1581

1,1643

1,1673

1,1735

-18

1,1036

1,1097

1,1158

1,1218

1,1278

1,1338

1,1399

1,1460

1,1490

1,1551

-14

1,0866

1,0926

1,0986

1,1045

1,1105

1,1164

1,1224

1,1284

1,1313

1,1373

-10

1,0701

1,0760

1,0819

1,0877

1,0986

1,0994

1,1053

1,1112

1,1141

1,1200

-6

1,0540

1,0599

1,0657

1,0714

1,0772

1,0829

1,0887

1,0945

1,0974

1,1032

-2

1,0385

1,0442

1,0499

1,0556

1,0613

1,0669

1,0726

1,0784

1,0812

1,0869

0

1,0309

1,0366

1,0423

1,0477

1,0535

1,0591

1,0648

1,0705

1,0733

1,0789

+2

1,0234

1,0291

1,0347

1,0402

1,0459

1,0514

1,0571

1,0627

1,0655

1,0712

+6

1,0087

1,0143

1,0198

1,0253

1,0309

1,0363

1,0419

1,0475

1,0502

1,0557

+10

0,9944

0,9999

1,0054

1,0108

1,0162

1,0216

1,0272

1,0326

1,0353

1,0407

+14

0,9806

0,9860

0,9914

0,9967

1,0027

1,0074

1,0128

1,0183

1,0209

1,0263

+18

0,9671

0,9725

0,9778

0,9830

0,9884

0,9936

0,9989

1,0043

1,0069

1,0122

+20

0,9605

0,9658

0,9711

0,9783

0,9816

0,9868

0,9921

0,9974

1,0000

1,0053

+22

0,9539

0,9592

0,9645

0,9696

0,9749

0,9800

0,9853

0,9906

0,9932

0,9985

+24

0,9475

0,9527

0,9579

0,9631

0,9683

0,9735

0,9787

0,9839

0,9865

0,9917

+26

0,9412

0,9464

0,9516

0,9566

0,9618

0,9669

0,9721

0,9773

0,9799

0,9851

+28

0,9349

0,9401

0,9453

0,9503

0,9555

0,9605

0,9657

0,9708

0,9734

0,9785

+30

0,9288

0,9339

0,9391

0,9440

0,9432

0,9542

0,9594

0,9645

0,9670

0,9723

+34

0,9167

0,9218

0,9268

0,9318

0,9368

0,9418

0,9468

0,9519

0,9544

0,9595

+38

0,9049

0,9099

0,9149

0,9199

0,9248

0,9297

0,9347

0,9397

0,9421

0,9471

Приложение 3

Вещества, определяемые по ранее утвержденным методическим указаниям по измерению концентраций вредных веществ в воздухе рабочей зоны

Определяемое вещество

Ссылка на источник

Аммония полифосфат

Методические указания на фотометрическое определение аммиака в воздухе, в. 1 - 5. - М., 1981. - С. 58

Алюминия сульфат

Методические указания на фотометрическое определение алюминия, окиси алюминия и алюмоникелевого катализатора в воздухе, в. 1 - 5. - М., 1981. - С. 3

2,5-бифенилилендиацетат

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

Виндидат

Методические указания по измерению концентраций сульфата калия, калийной магнезии и хлорида калия в воздухе рабочей зоны методом пламенной фотометрии, в. 22. - М., 1988. - С. 182

Диэтилентриамин

Методические указания по фотометрическому измерению концентраций третичных жирных аминов и аминоспиртов в воздухе рабочей зоны, в. 19. - М., 1984. - С. 137

Дубитель хромовый

Методические указания на фотометрическое определение окиси хрома в воздухе рабочей зоны, в. 14. - М., 1979. - С. 108

Дуниты

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5, - М., 1981, - С. 235

Кобазол

Методические указания по фотометрическому определению кобальта, в. 1 - 5. - М., 1981. - С. 14

Кремния карбид

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

Полибутилентерефталат

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

Полимер кубовых остатков ректификации стирола (термополимер «КОРС»)

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

В-фенилэтиламидхлоруксусная кислота (контроль по бензолу)

Методические указания по газохроматографическому измерению ацетона, дихлорметана, дихлорэтана, трихлорэтилена, бензола в воздухе рабочей зоны, в. 9. - М., 1986. - С. 23

Фториды редкоземельных металлов

Методические указания по ионометрическому измерению концентраций солей фтористоводородной кислоты, в. 21. - М., 1986. - С. 269

Хлопковая мука

Методические указания по фотометрическому определению БВК в воздухе рабочей зоны, в. 18. - М., 1983. - С. 139

Целлюлоза микрокристаллическая

Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235

Приложение 4

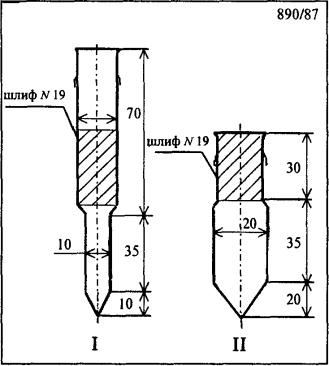

Рис. 1

Ловушка-концентратор. Общий вид

Рис. 2

Ловушка-концентратор
