Государственная система санитарно-эпидемиологического нормирования Российской Федерации
4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ
Фотометрическое измерение концентраций алюмокалиевых и алюмоаммонийных квасцов в воздухе рабочей зоны
МУК 4.1.0.345-96
Минздрав России
Москва · 1999
1. Методические указания разработаны с целью обеспечения контроля соответствия фактических концентраций вредных веществ их предельно допустимым концентрациям (ПДК) и ориентировочно безопасным уровням воздействия (ОБУВ) - санитарно-гигиеническим нормативам и являются обязательными при осуществлении санитарного контроля.
2. Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск 32) утверждены и. о. Председателя Госкомсанэпиднадзора России - заместителем Главного государственного санитарного врача Российской Федерации 8 июня 1996 г.
3. Введены впервые.
4. Включенные в данный выпуск методики контроля разработаны и подготовлены в соответствии с требованиями ГОСТа 12.1.005-88 ССБТ «Воздух рабочей зоны. Общие санитарно-гигиенические требования», ГОСТа 12.1.016-79 ССБТ «Воздух рабочей зоны. Требования к методикам измерения концентраций вредных веществ», ГОСТа Р 1.5-92 п. 7.3, ГОСТа 8.101-90 «Государственная система обеспечения единства измерений. Методики выполнения измерений». Методические указания одобрены комиссией по государственному санитарно-эпидемиологическому нормированию Госкомсанэпиднадзора России и Проблемной комиссией «Научные основы гигиены труда и профпатологии».
Методические указания по измерению концентраций вредных веществ в воздухе рабочей зоны (выпуск 32) предназначены для центров Госсанэпиднадзора, санитарных лабораторий промышленных предприятий при осуществлении контроля за содержанием вредных веществ в воздухе рабочей зоны, а также заинтересованных министерств и ведомств.
Ответственный исполнитель: Г.А. Дьякова
Исполнители: Г.А. Дьякова, Л.Г. Макеева, Е.М. Малинина, С.М. Попова, Н.С. Горячев, М.И. Аржанова, Т.В. Рязанцева, Е.Н. Грицун.
УТВЕРЖДЕНО
И. о. Председателя Госкомсанэпиднадзора
России - заместителем Главного
государственного санитарного врача
Российской Федерации
Г.Г. Онищенко
8 июня 1996 г.
МУК 4.1.0.345-96
Дата введения: с момента утверждения
4.1. МЕТОДЫ КОНТРОЛЯ. ХИМИЧЕСКИЕ ФАКТОРЫ
Фотометрическое измерение концентраций алюмокалиевых и алюмоаммонийных квасцов в воздухе рабочей зоны
KAl(SO4)2 12Н2O М. м. 474,36
Al(NH4) (SO4)2 12Н2O М. м. 453,31
Алюмокалиевые квасцы - бесцветные прозрачные кристаллы. Мало растворимы в холодной воде (5,7 % безводной соли при 20 °С) и хорошо - в горячей. При Т 92 °С алюмокалиевые квасцы плавятся в своей кристаллизационной воде.
В воздухе находятся в виде аэрозоля.
ПДК в воздухе - 10 мг/м3.
Алюмоаммонийные квасцы - бесцветные прозрачные кристаллы. Хорошо растворимы в воде (6,3 % безводной соли при 20 °С), не растворимы в спиртах. При Т 93,5 °С алюмоаммонийные квасцы плавятся в своей кристаллизационной воде.
В воздухе находятся в виде аэрозоля.
Обладают общетоксическим действием.
ПДК в воздухе - 10 мг/м3.
Характеристика метода
Метод основан на измерении светопоглощения окрашенных растворов, образующихся в результате реакции алюмокалиевых (алюмоаммонийных) квасцов с арсеназо-1. Отбор проб воздуха проводят с концентрированием на фильтр.
Нижний предел измерения алюминия в анализируемом объеме пробы - 1,0 мкг.
Нижний предел измерения в воздухе - 1,0 мг/м3 по алюминию (при отборе 5 л воздуха).
Диапазон измеряемых концентраций по алюминию от 1,0 до 60,0 мг/м3.
Определению алюминия не мешают: магний, хром (VI).
Граница суммарной погрешности измерения не превышает ±13 %.
Время выполнения измерения, включая отбор - 50 мин.
Реактивы, растворы, материалы
Алюмокалиевые квасцы, ч. д. а. ГОСТ 4329-77
Спирт этиловый, регенерированный ГОСТ 4448-71
Арсеназо-1, ч. д. а., очищенный
перекристаллизацией из смеси этилового
спирта с водой в соотношении 1 : 1 с
последующим промыванием полученного
осадка этиловым спиртом ТУ 6-09-4729-79
Сушат перекристаллизованный арсеназо-1 при комнатной температуре.
Арсеназо-1 (уронон), 0,06 %-ный раствор МРТУ 6-09-3547-67
Соляная кислота, ч. д. а., 2 н раствор ГОСТ 3118-77
Гексаметилентетрамин (уротропин, гексамин),
25 %-ный водный раствор ТУ 6-09-09-353-74
Стандартный раствор № 1 с содержанием 100 мкг/мл алюминия готовят растворением 0,1758 г алюмокалиевых квасцов в 50 мл подогретой дистиллированной воды с добавлением 1 мл концентрированной серной кислоты. После растворения объем доводят до 100 мл дистиллированной водой.
Стандартный раствор № 2 с содержанием 10 мкг/мл алюминия готовят соответствующим разбавлением раствора № 1 дистиллированной водой.
Приборы, аппаратура, посуда
Фотоэлектрический колориметр
Аспирационное устройство
Фильтры АФА-ВП-20
Фильтродержатель ТУ 95.7205-77
Секундомер ГОСТ 5072-79
Термометр ГОСТ 215-73
Барометр ГОСТ 23696-79
Колба мерная, 1 - 100 ГОСТ 1770-7420
Пипетки 1-2-1, 2-2-5, 2-2-10 ГОСТ 20292-74
Стаканы химические, 3-50 ГОСТ 25336-82
Палочки стеклянные
Пробирки градуированные на 20 мл ГОСТ 1770-74
Проведение измерения
Фильтр с отобранной пробой помещают в стакан, обрабатывают 10 мл горячей дистиллированной воды.
В пробирки с притертыми пробками отбирают по 2,0 мл анализируемой пробы, прибавляют по 0,2 мл 2 н раствора соляной кислоты (рН раствора должно быть не ниже 4 - 5), по 1 мл 0,06 %-ного раствора арсеназо-1 и по 3 мл 25 %-ного раствора гексаметилентетрамина. После добавления каждого реактива содержимое тщательно перемешивают. Объем всех анализируемых проб доводят до 10 мл дистиллированной водой и снова перемешивают. Через 5 минут измеряют оптическую плотность анализируемых растворов по отношению к контрольной пробе, которую готовят одновременно и аналогично пробам. Измерение оптической плотности проводят при длине волны 590 нм в кювете с толщиной слоя 0,5 см. Растворы устойчивы в течение 30 минут.
Содержание алюминия в анализируемом объеме раствора определяют по предварительно построенному градуировочному графику. Для построения градуировочного графика готовят шкалу стандартов согласно таблице.
Градуировочные растворы (устойчивы в течение суток) готовят согласно таблице.
Таблица
Шкала градуировочных растворов
|
Номер стандарта |
Стандартный раствор, мл |
Дистиллированная вода, мл |
Содержание алюминия, мкг |
|
|
№ 1 |
№ 2 |
|||
|
1 |
|
0 |
2,0 |
0 |
|
2 |
|
0,1 |
1,9 |
1 |
|
3 |
|
0,2 |
1,8 |
2 |
|
4 |
|
0,5 |
1,5 |
5 |
|
5 |
|
0,8 |
1,2 |
8 |
|
6 |
0,2 |
|
1,8 |
20 |
|
7 |
0,4 |
|
1,6 |
40 |
|
8 |
0,6 |
|
1,4 |
60 |
Все пробирки шкалы обрабатывают аналогично пробам, измеряют оптическую плотность и строят градуировочный график.
Расчет концентрации
Концентрацию алюмокалиевых (алюмоаммонийных) квасцов (С) в воздухе (мг/м3) вычисляют по формуле:
а - содержание алюминия в анализируемом объеме пробы, найденное по калибровочному графику, мкг;
в - общий объем раствора пробы, мл;
б - объем раствора пробы, взятой для анализа, мл;
V - объем воздуха, отобранного для анализа и приведенного к стандартным условиям, л (см. приложение 1);
К - коэффициент пересчета содержания алюминия на алюмокалиевые (алюмоаммонийные) квасцы.
Для алюмокалиевых квасцов К = 17,58, для алюмоаммонийных квасцов - К = 16,80.
Методические указания разработаны Донецким мединститутом.
Приведение объема воздуха к стандартным условиям (температура 20 °С и давление 760 мм рт. ст.) проводят по формуле:
Vt - объем воздуха, отобранный для анализа, л;
Р - барометрическое давление, кПа (101,33 кПа = 760 мм рт. ст.);
t - температура воздуха в месте отбора пробы, °С.
Для удобства расчета V20 следует пользоваться таблицей коэффициентов (приложение 2). Для приведения воздуха к стандартным условиям надо умножить Vt на соответствующий коэффициент.
Коэффициенты для приведения объема воздуха к стандартным условиям
|
°С |
Давление Р, кПа/мм рт. ст. |
|||||||||
|
97,33/730 |
97,86/734 |
98,4/738 |
98,93/742 |
99,46/746 |
100/750 |
100,53/754 |
101,06/758 |
101,33/760 |
101,86/764 |
|
|
-30 |
1,1582 |
1,1646 |
1,1709 |
1,1772 |
1,1836 |
1,1899 |
1,1963 |
1,2026 |
1,2038 |
1,2122 |
|
-26 |
1,1393 |
1,1456 |
1,1519 |
1,1581 |
1,1644 |
1,1705 |
1,1768 |
1,1831 |
1,1862 |
1,1925 |
|
-22 |
1,1212 |
1,1274 |
1,1336 |
1,1396 |
1,1458 |
1,1519 |
1,1581 |
1,1643 |
1,1673 |
1,1735 |
|
-18 |
1,1036 |
1,1097 |
1,1158 |
1,1218 |
1,1278 |
1,1338 |
1,1399 |
1,1460 |
1,1490 |
1,1551 |
|
-14 |
1,0866 |
1,0926 |
1,0986 |
1,1045 |
1,1105 |
1,1164 |
1,1224 |
1,1284 |
1,1313 |
1,1373 |
|
-10 |
1,0701 |
1,0760 |
1,0819 |
1,0877 |
1,0986 |
1,0994 |
1,1053 |
1,1112 |
1,1141 |
1,1200 |
|
-6 |
1,0540 |
1,0599 |
1,0657 |
1,0714 |
1,0772 |
1,0829 |
1,0887 |
1,0945 |
1,0974 |
1,1032 |
|
-2 |
1,0385 |
1,0442 |
1,0499 |
1,0556 |
1,0613 |
1,0669 |
1,0726 |
1,0784 |
1,0812 |
1,0869 |
|
0 |
1,0309 |
1,0366 |
1,0423 |
1,0477 |
1,0535 |
1,0591 |
1,0648 |
1,0705 |
1,0733 |
1,0789 |
|
+2 |
1,0234 |
1,0291 |
1,0347 |
1,0402 |
1,0459 |
1,0514 |
1,0571 |
1,0627 |
1,0655 |
1,0712 |
|
+6 |
1,0087 |
1,0143 |
1,0198 |
1,0253 |
1,0309 |
1,0363 |
1,0419 |
1,0475 |
1,0502 |
1,0557 |
|
+10 |
0,9944 |
0,9999 |
1,0054 |
1,0108 |
1,0162 |
1,0216 |
1,0272 |
1,0326 |
1,0353 |
1,0407 |
|
+14 |
0,9806 |
0,9860 |
0,9914 |
0,9967 |
1,0027 |
1,0074 |
1,0128 |
1,0183 |
1,0209 |
1,0263 |
|
+18 |
0,9671 |
0,9725 |
0,9778 |
0,9830 |
0,9884 |
0,9936 |
0,9989 |
1,0043 |
1,0069 |
1,0122 |
|
+20 |
0,9605 |
0,9658 |
0,9711 |
0,9783 |
0,9816 |
0,9868 |
0,9921 |
0,9974 |
1,0000 |
1,0053 |
|
+22 |
0,9539 |
0,9592 |
0,9645 |
0,9696 |
0,9749 |
0,9800 |
0,9853 |
0,9906 |
0,9932 |
0,9985 |
|
+24 |
0,9475 |
0,9527 |
0,9579 |
0,9631 |
0,9683 |
0,9735 |
0,9787 |
0,9839 |
0,9865 |
0,9917 |
|
+26 |
0,9412 |
0,9464 |
0,9516 |
0,9566 |
0,9618 |
0,9669 |
0,9721 |
0,9773 |
0,9799 |
0,9851 |
|
+28 |
0,9349 |
0,9401 |
0,9453 |
0,9503 |
0,9555 |
0,9605 |
0,9657 |
0,9708 |
0,9734 |
0,9785 |
|
+30 |
0,9288 |
0,9339 |
0,9391 |
0,9440 |
0,9432 |
0,9542 |
0,9594 |
0,9645 |
0,9670 |
0,9723 |
|
+34 |
0,9167 |
0,9218 |
0,9268 |
0,9318 |
0,9368 |
0,9418 |
0,9468 |
0,9519 |
0,9544 |
0,9595 |
|
+38 |
0,9049 |
0,9099 |
0,9149 |
0,9199 |
0,9248 |
0,9297 |
0,9347 |
0,9397 |
0,9421 |
0,9471 |
Вещества, определяемые по ранее утвержденным методическим указаниям по измерению концентраций вредных веществ в воздухе рабочей зоны
|
Определяемое вещество |
Ссылка на источник |
|
Аммония полифосфат |
Методические указания на фотометрическое определение аммиака в воздухе, в. 1 - 5. - М., 1981. - С. 58 |
|
Алюминия сульфат |
Методические указания на фотометрическое определение алюминия, окиси алюминия и алюмоникелевого катализатора в воздухе, в. 1 - 5. - М., 1981. - С. 3 |
|
2,5-бифенилилендиацетат |
Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235 |
|
Виндидат |
Методические указания по измерению концентраций сульфата калия, калийной магнезии и хлорида калия в воздухе рабочей зоны методом пламенной фотометрии, в. 22. - М., 1988. - С. 182 |
|
Диэтилентриамин |
Методические указания по фотометрическому измерению концентраций третичных жирных аминов и аминоспиртов в воздухе рабочей зоны, в. 19. - М., 1984. - С. 137 |
|
Дубитель хромовый |
Методические указания на фотометрическое определение окиси хрома в воздухе рабочей зоны, в. 14. - М., 1979. - С. 108 |
|
Дуниты |
Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5, - М., 1981, - С. 235 |
|
Кобазол |
Методические указания по фотометрическому определению кобальта, в. 1 - 5. - М., 1981. - С. 14 |
|
Кремния карбид |
Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235 |
|
Полибутилентерефталат |
Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235 |
|
Полимер кубовых остатков ректификации стирола (термополимер «КОРС») |
Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235 |
|
В-фенилэтиламидхлоруксусная кислота (контроль по бензолу) |
Методические указания по газохроматографическому измерению ацетона, дихлорметана, дихлорэтана, трихлорэтилена, бензола в воздухе рабочей зоны, в. 9. - М., 1986. - С. 23 |
|
Фториды редкоземельных металлов |
Методические указания по ионометрическому измерению концентраций солей фтористоводородной кислоты, в. 21. - М., 1986. - С. 269 |
|
Хлопковая мука |
Методические указания по фотометрическому определению БВК в воздухе рабочей зоны, в. 18. - М., 1983. - С. 139 |
|
Целлюлоза микрокристаллическая |
Методические указания на гравиметрическое определение пыли в воздухе рабочей зоны и в системах вентиляционных установок, в. 1 - 5. - М., 1981. - С. 235 |
Рис. 1
Ловушка-концентратор. Общий вид

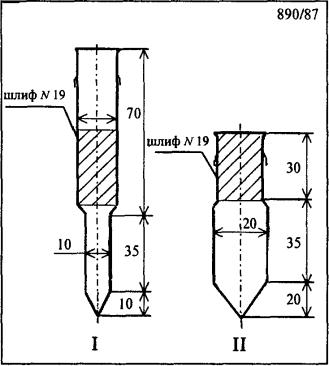

Рис. 2
Ловушка-концентратор
