ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ
АКАДЕМИЯ КОММУНАЛЬНОГО ХОЗЯЙСТВА им. К.Д. ПАМФИЛОВА

Утверждаю

Директор

АКХ им. К. Д. Памфилова

В. Ф. Пивоваров

21 сентября 1990 г.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ПО РАСЧЕТУ ВЫБРОСОВ ЗАГРЯЗНЯЮЩИХ ВЕЩЕСТВ
В АТМОСФЕРУ С ДЫМОВЫМИ ГАЗАМИ
ОТОПИТЕЛЬНЫХ И ОТОПИТЕЛЬНО-ПРОИЗВОДСТВЕННЫХ
КОТЕЛЬНЫХ

Сектор научно-технической информации АКХ

Москва 1991

Настоящие методические указания содержат перечень ингредиентов, формулы для расчета выбросов, практические рекомендации и вспомогательные таблицы, необходимые для проведения расчетов. В указания введены методы определения содержания в дымовых газах количества таких вредных веществ, как пятиокись ванадия, формальдегид, 3,4-бензпирен, сажа; преобразованы и упрощены используемые ранее формулы расчетных количеств окиси углерода и окислов азота; изменены и введены новые расчетные графики и вспомогательные таблицы.

Настоящие методические указания выпускаются взамен разработанных в 1986 г. «Методических указаний по расчету выбросов загрязняющих веществ в атмосферу с дымовыми газами отопительных и отопительно-производственных котельных МЖКХ РСФСР (кандидаты техн. наук А.Л. Максимов, М.А. Плотников и Д.Я. Борщов), за основу которых ранее были приняты «Методические указания по расчету выбросов загрязняющих веществ при сжигании топлива в котлах производительностью до 30 т/ч» (1985) и «Методика определения валовых выбросов вредных веществ в атмосферу от котлов тепловых электростанций» (1984).

Разработаны отделом коммунальной энергетики АКХ им. К.Д. Памфилова (канд. техн. наук В.З. Пономарева). Согласованы Всесоюзным НИИ охраны природы и заповедного дела (ВНИИприроды, С.-Петербург, письмо № 374/33 от 7.06.90 г.) и Госкомприроды СССР (письмо № 09-2-8/1206 от 31.08.90 г.).

Предназначены для использования в теплоэнергетических предприятиях местных Советов, а также служб Госкомприроды СССР при проведении инвентаризации источников выбросов в атмосферу загрязняющих веществ.

Замечания и предложения по настоящим указаниям просьба направлять по адресу: 123371. Москва, Волоколамское шоссе, 116. АКХ им. К.Д. Памфилова, отдел коммунальной энергетики.

ОБЩИЕ ПОЛОЖЕНИЯ

Основным техническим процессом является нагревание теплоносителя (воды или пара) в котельной установке за счет теплоты сгорания топлива в топке.

Теплопроизводительность парогенераторов соответствует паропроизводительности по коэффициенту пересчета (прил. 1).

Перечень вредных веществ, выбрасываемых с дымовыми газами включает следующие ингредиенты: твердые частицы, окислы серы, окись углерода, окислы азота, пятиокись ванадия и некоторые продукты неполного сгорания топлива.

Предполагается отсутствие улетучивания твердых частиц из отвалов и складов.

Выбросы вредных веществ рассчитываются в массовых единицах за рассматриваемый период времени, например, т/год или г/с.

Необходимо учитывать периодичность работы котельной установки в рассматриваемый период времени и различные виды применяемых топлив. Для этого рассматриваемый период времени (год) делится на промежутки времени, в течение каждого из которых производилась работа на одном виде топлива. Рассматриваются выбросы в каждом промежутке времени и суммируется количество выбросов за год.

При использовании нескольких видов топлива в одной котельной установке одновременно, выбросы рассчитываются как сумма выбросов от раздельного использования этих топлив.

Текущие выбросы в рассматриваемый момент времени, как правило, измеряются в г/с.

Максимальные текущие выбросы соответствует режиму номинальной (установленной) мощности.

Наиболее распространенный случай - работа котельной установки в режиме установленной мощности в течение отопительного периода в году на одном виде топлива. В этом случае выбросы за год равны выбросам за отопительный период года.

Основные условные обозначения

В - массовый расход натурального топлива за рассматриваемый период времени (т/год или г/с), масса - рабочая; - низшая теплота сгорания натурального топлива (в пересчете на рабочую массу), МДж/кг или ккал/кг; Ар - зольность топлива на рабочую массу, %; Sр - сернистость топлива на рабочую массу, %; q3 - потери теплоты от химической неполноты сгорания, %; q4 - потери теплоты от механической неполноты сгорания, %; Мi - массовое количество выбросов за рассматриваемый период времени ингредиента i; a - коэффициент избытка воздуха; Q - теплопроизводительность котельной установки (тепловая мощность), МВт или Гкал/ч или т пара/ч.

РАСЧЕТ РАСХОДА ТОПЛИВА

Расход топлива Вуст (кг/ч) в режиме номинальной (установленной) тепловой мощности определяется по формуле

                                         (1)

где h - КПД котельной установки, в долях; [Qном] = [Гкал/ч]; [] = [ккал/кг].

Расход топлива за рассматриваемый период определяется по действующим нормам расхода на выработку теплоты или по формуле

                                                         (2)

где К - коэффициент нагрузки. В рассматриваемом распространенном частном случае для годового периода

                                                       (3)

где tот - отопительный период, ч/год.

Для определения весового расхода природного газа рекомендуется использовать формулы

                                                                (4)

                                                       (5)

где V - расход природного газа, м3/год; r - плотность природного газа, кг/м3 (r = 0,76 - 0,85);  - то же, что и , но в ккал/м3 или кДж/м3.

Расчет приземных концентраций проводится на резервный вид топлива. Плата за годовые выбросы рассчитывается по фактическому расходу топлива Вфакт.

РАСЧЕТ ВЫБРОСОВ В АТМОСФЕРУ ЗАГРЯЗНЯЮЩИХ ВЕЩЕСТВ

Расчет выбросов твердых частиц

Состав выбрасываемых твердых частиц включает: SiO2 - 30 - 60 %, Al2O3 - 15 - 28 %, Fe2O3 - 2 - 10 %, СаО, MgO, K2O, Na2O, TiO2, MnO2, P2O5, сажу, углеводороды.

Количество летучей золы и несгоревшего топлива Мп (г/с, т/год, по размерности расхода топлива), выбрасываемое с дымовыми газами от каждой отдельной котельной установки в рассматриваемый период, определяется по формуле

                                                 (6)

где h3 - доля твердых частиц, улавливаемых в золоуловителях (КПД золоуловителя); аун - доля уноса золы, %; Гун - содержание горючих в уносе, %.

Значения АР, Гун, аун, h3 принимаются по фактическим средним показателям, при отсутствии этих данных определяются по характеристикам сжигаемого топлива (прил. 2). Значение показателя f, равного

                                                      (7)

можно принимать по табл. 1.

При сухом золоулавливании блок-циклоны типа НИИОгаз имеют КПД h3 = 0,75 - 0,85, батарейные циклоны ЦКТИ имеют КПД h3 = 0,8 - 0,9.

В случае возврата уноса, применяющегося в стальных котлах производительностью более 1,2 Гкал/ч (1,392 МВт), аун должна быть уменьшена на 10 % от первоначальной величины.

Величина Гун может быть определена при отсутствии экспериментальных данных по формуле

                                                (8)

где  - потери теплоты от механической неполноты сгорания топлива в уносе, %. Для приближенного расчета  = 0,5 q4 % (см. прил. 2);  - ккал/кг (см. табл. 1 прил. 3).

Таблица 1

Значение коэффициентов f и КCO в зависимости от типа топки и вида топлива

Тип топки

Вид топлива

f

КCO, кг/ГДж

1

2

3

4

С неподвижной решеткой и ручным забросом топлива

Бурые и каменные угли

0,0023

1,9



Антрациты:







АС и АМ

0,003

0,9



АРШ

0,0078

0,8

С пневмомеханическими забрасывателями и неподвижной решеткой

Бурые и каменные угли:

0,0088

0,6



Антрациты:





С цепной решеткой прямого хода

АРШ

0,0088

0,6



АС и АМ

0,002

0,4

С забрасывателями и цепной решеткой

Бурые и каменные угли

0,0035

0,7

Шахтная

Твердое топливо

0,0019

2

Шахтно-цепная

Торф кусковой

0,0019

1

Наклонно-переталкивающая

Эстонские сланцы

0,0025

2,9

Слоевые топки бытовых теплогенераторов

Дрова

0,005

14



Бурые угли

0,0011

16



Каменные угли

0,0011

7



Антрацит, тощие угли:

0,0011

3

Камерные топки

Мазут

0,01

0,32

Топки паровых и водогрейных котлов

Газ природный, попутный и коксовый

-

0,25

Топки бытовых теплогенераторов

Газ природный

-

0,08



Легкое жидкое (печное) топливо

0,01

0,16

Расчет выбросов пятиоксида ванадия

При использовании жидкого топлива (мазута) количество окислов ванадия , г/с (т/год) (по размерности расхода топлива), рассчитывают по формуле

г/с (т/год).                                       (9)

или в пересчете на пятиоксид ванадия (аэрозоль)

г/с (т/год).

где GV - содержание ванадия (или  - в пересчете на пятиокись ванадия) в жидком топливе, г/т; В - массовый расход натурального топлива за рассматриваемый промежуток времени, (г/с) т/год.

По эмпирической формуле ВТИ им. Ф.Э. Дзержинского  (г/т) равен

                                                       (10)

где SP - содержание серы в мазуте на рабочую массу, % (SP > 0,4 %).

Расчет выбросов окислов серы

Количество окислов серы , г/с (т/год) (по размерности расхода топлива), в пересчете на SO2 вычисляется по формуле

г/с (т/год),                   (11)

где  - доля окислов серы, связываемых летучей золой топлива (см. ниже);  - доля окислов серы, улавливаемых в золоуловителях попутно с улавливанием твердых частиц. Для сухих золоуловителей принимается равной нулю. В мокрых золоуловителях она зависит от приведенной сернистости топлива , (% кг) / МДж, и от расхода и общей щелочности орошаемой воды (рис. 1).

Ориентировочные значения  при факельном сжигании различных видов топлив [6]

Торф....................................................................................................................... 0,15

Сланцы эстонские и ленинградские................................................................... 0,8

Остальные сланцы................................................................................................ 0,5

Экибастузский уголь............................................................................................ 0,02

Березовские угли Канско-Ачинского (КА) бассейна для топок с

твердым шлакоудалением.................................................................................... 0,5

Остальные угли КА бассейна для топок с твердым шлакоудалением............ 0,2

Прочие угли........................................................................................................... 0,1

Мазут...................................................................................................................... 0,02

Газ.......................................................................................................................... 0

Рис. 1. Степень улавливания окислов серы в мокрых золоуловителях  при щелочности орошаемой воды: 1 - 10 мг-экв/дм3; 2 - 5 мг-экв/дм3; 3 - 0 мг-экв/дм3

Расчет выбросов окиси углерода

Количество окиси углерода МСО, г/с (т/год) (по размерности расхода топлива), вычисляется по формуле

г/с (т/год),                               (12)

где ССО - выход окиси углерода при сжигании 1 т топлива (кг/т), определяется по формуле

                                                 (13)

где размерность  выражается в КДж/кг;  = 10,13 МДж/кг; q3 - для мазута и газа при отсутствии системы автоматического регулирования горения равно 0,5 (q3 = 0,5 %), при отлаженной системе q3 равно 0,15 (q3 = 0,15 %); R - безразмерная доля q3, обусловленная наличием продукта неполного сгорания окиси углерода. Для твердого топлива R = 1; газа R = 0,5; для мазута R = 0,65. Величина q4 равна для мазута и газа 0,5 (q4 = 0,5 %). Значения q3 и q4 для угля см. в прил. 2. ССО можно определить также по данным табл. 1, используя формулу ССО = КСО , где [КСО] = [кг/ГДж], а [] = [МДж/кг]; [ССО] = [кг/т].

Формула для расчета выражения (12) может быть упрощена с учетом выражений (1), (13) и численных значений q3, q4 и R.

При размерности Qном в Гкал/ч  = 2420 ккал/кг, расчетное секундное количество выбросов  (г/с) равно

          (14)

в том числе для газа МСО, г/с, равно без системы автоматики  г/с; при отлаженной работе системы (q3 = 0,15 %).

г/с,                     (15)

для мазута  - без системы автоматики МСО = 0,37 г/с, с автоматикой -

 = 0,111  г/с,                                          (16)

для каменного угля

                        (17)

для бурого угля

                    (18)

Валовое количество выбросов МСО (т/год) при работе котельной tcm (ч/год) с учетом (2) и (3) равно

                          (19)

Расчет выбросов окислов азота

Количество окислов азота , г/с (т/год) (по размерности расхода топлива), в пересчете на NO2 вычисляется по формуле

                (20)

где В - расход топлива, г/с (т/год);

где  - низшая теплотворная способность топлива, МДж/кг [для газа - МДж/м3];  - количество окислов азота, образующихся на 1 ГДж тепла, кг/ГДж, в зависимости от вида сжигаемого топлива и номинальной производительности котельной установки, определяется по графику на рис. 2.

При нагрузке, отличающейся по номинальной, на значение  следует вводить поправку, равную (Qфакт/Qном)0,25, где Qном и Qфакт - соответственно номинальная и фактическая производительность котельного агрегата; b - коэффициент, учитывающий степень снижения выбросов окислов азота в результате применения технических решений. В настоящее время для малых котлов b = 0.

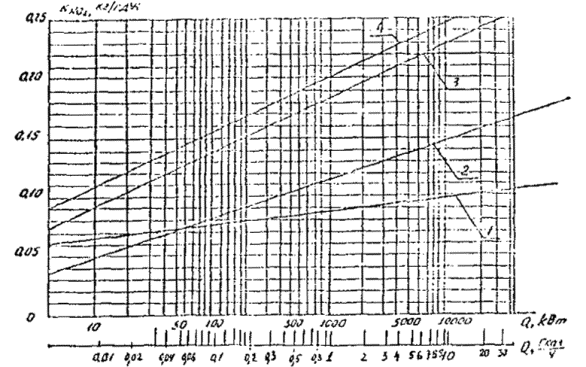

Рис. 2. Зависимость  от тепловой мощности котельной установки для различных видов топлив:

1 - природный газ, мазут; 2 - антрацит; 3 - бурый уголь; 4 - каменный уголь

При размерности  в ккал/кг (ккал/м3)

                       (21)

где [М] = [В], [4,187 ´ 10-6] = [ГДж/ккал].

Если размерность Qном в [Гкал/ч], то формула для расчета  (г/с) с учетом выражения (1) и b = 0 приобретает вид

                                   (22)

где , кг/ГДж - по графику на рис. 2.

С учетом изложенного расчетное количество выбросов диоксида азота  (г/с) при сжигании

газа и мазута (q4 = 0,5 %)

                                           (23)

каменного угля (q4 = 7 %)

                                          (24)

бурого угля (q4 = 9 %)

                                            (25)

Валовое количество выбросов окислов азота  (т/год) для котельных, работающих в отопительный период tот (ч/год), равно

                        (26)

Ориентировочное определение выбросов некоторых продуктов неполного сгорания топлива

Вместе с окисью углерода от котельных агрегатов в атмосферу поступают формальдегид НСНО, сажа и 3,4-бензпирен [2, 3, 8]. Диапазон изменения содержания формальдегида может отличаться на порядок в зависимости от режимных и конструктивных особенностей топок. Содержание его колеблется от 0 до 70 мг/м3. При коэффициенте избытка воздуха a = 1,1 - 1,7 (прил. 4) в котлах ДКВР-10-13 с горелками ГМГ наблюдалось количество формальдегида, равное 0,2 - 0,5 мг/м3, с горелками ГА-110 - 0,7 - 1 мг/м3 [8]. Рекомендуемая для ориентировочных расчетов концентрация (в уходящих газах) для котлов Q < 10 т/ч - 17,35 мг/м3.

По данным литературы [8], наиболее вероятные значения количества формальдегида за котлами производительностью менее 10 т/ч составляют 3,7 - 31 мг/м3 продуктов сгорания.

Сажеобразование в газоходах котла до 90 мг/м3 наблюдается в осенний и весенний период, особенно за малогабаритными топками секционных отопительных котлов МГ-2, МГ-2Г, «Универсал» при диффузионных подовых горелках (рис. 3 - 5) [3] и отсутствии автоматики горения. При отлаженной работе системы автоматики горения концентрация как сажи, так и других продуктов неполного сгорания меньше в 3,33 раза (q3 = 0,15).

В саже и дымовых газах содержатся канцерогенные вещества - полициклические углеводороды, такие, например, как 3,4-бензпирен (С20Н12). Максимальное содержание характерно для топок с неподвижной решеткой. Количественные характеристики приведены в табл. 2 [2]. При сжигании природного газа 3,4-бензпирен содержится в единичных случаях.

При сжигании донецких углей в котлах ТП-230 и львовско-волинских в ТП-100 количество бенз(а)пирена без очистки газов составляло 0,8 - 16,5 Мкг/м3.

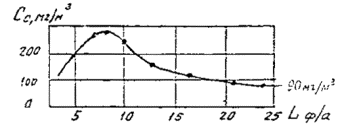

Рис. 3. Изменение концентрации сажи Сс по высоте факела Lф/а подовой диффузионной горелки при сжигании природного газа в котле «Тула-3» (без автоматики горения)

При камерном сжигании пылевидного топлива бензпирен отсутствует. При сжигании твердого топлива в слое на ручной и механической топках бензпирен содержится в большом количестве - 2,2 - 379 г/т сжигаемого угля [13].

При сжигании мазута в котлах ТГПМ-314А и ПК-19, оборудованных горелками ХФ ЦКБ-ВТИ, был обнаружен бензпирен в концентрации 0,02 - 0,5 мкг/м3 [12].

Количество выбросов рассмотренных продуктов неполного сгорания топлива М (г/с) определяется по формуле

М = С Vг г/с,

где С - концентрация вредного вещества в уходящих газах, г/м3; Vг - объем уходящих газов, м3/с.

Валовое количество выбросов М (т/год) равно

 т/год.

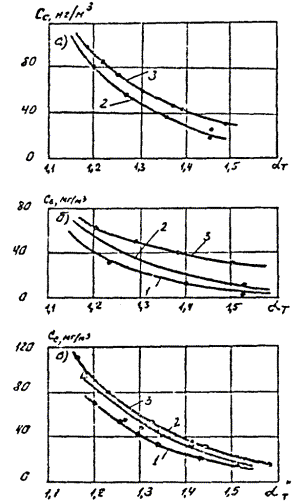

Рис. 4. Изменение концентрации сажи Сс в зависимости от коэффициента избытка воздуха на выходе из топки aт:

а - при сжигании газа в чугунных секционных котлах "Энергия-3"; б - НРч с однощелевыми горелками; в - МГ-2Т с двухщелевой горелкой; 1 - 3 - нагрузка горелки соответственно 60, 80 и 90 % (без автоматики горения)

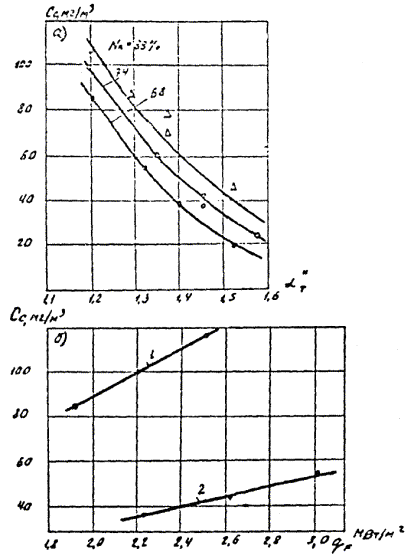

Рис. 5. Зависимость концентрации сажи Сс:

а - от коэффициента избытка воздуха на выходе из топки aт (при сжигании газа с помощью подовой диффузионной однощелевой горелки в котле "Универсал-6" при разной нагрузке Q; б - от теплового напряжения огневого сечения щели qF при сжигании газа с помощью однощелевой горелки котла "Универсал-6" (1) и двухщелевой горелки котла МГ-2Т (2) (без автоматики горения)

Таблица 2

Образование токсичных веществ в процессе выгорания топлив в отопительных котлах мощностью до 85 кВт [2]

Тип котла

Топливо

Режим горения

С20Н12, мгк/100 м3

, мг/м3

CNO, мг/м3

CCO, %

КС-2

КУ (каменный уголь)

Начало выгорания

8,97

5

205

-

Основной период горения

33,55

25

180

-

КЧМ-3 (7 секций)

А (антрацит)

Розжиг дров

111,2

6 - 8

110

-

Догорание дров

346,1

30 - 40

70 - 80

-

Начало погрузки угля

13,6

10

120

0,11

Конец погрузки угля

53,6

20

110

0,28

Основной период горения

17,2 - 13,4

30

100

0,08

Природный газ

a = 1,2

8 - 2

2,5

140

0,008

a = 1,4

-

3,5

150

-

a = 1,8

-

50

150

-

a = 2,2

-

60

160

-

a = 2,8

-

80

180

0,065

кс-3

ТБП (легкое жидкое топливо)

a = 1,25

60

25

250

0,07

a = 1,4

350

80

140

0,02

РАСЧЕТ КОНЦЕНТРАЦИЙ И ВАЛОВЫХ ВЫБРОСОВ ВРЕДНЫХ ВЕЩЕСТВ В ДЫМОВЫХ ГАЗАХ

Расчетные формулы концентраций вредных веществ в дымовых газах в зависимости от количества текущих выбросов необходимы, главным образом, при сопоставлении расчетных и измеренных экспериментально величин концентраций, а также для определения выбросов при известных величинах концентраций.

Расчет объема дымовых газов

Объем уходящих газов без влаги при нормальных условиях  (температура 0 °С, давление 760 мм рт. ст. (0,1013 МПа) от сгорания 1 кг натурального топлива можно приближенно определить по формуле

 нм3/кг,                                                                 (27)

где  - объем стехиометрического количества воздуха при нормальных условиях для сгорания 1 кг натурального топлива.

Приближенно можно определить

 нм3/кг,                                                           (28)

где  - в ккал/кг, или по табл. 1, 2 прил. 3 (точнее).

При температуре газов t выше 0 °С удельный объем уходящих газов определяется по формуле

 м3/кг.                                               (29)

Расчет массовой концентрации

Массовая концентрация ингредиента i в уходящих газах определяется по формуле

 г/м3,                                     (30)

где размерность [] соответствует размерности [В], [] - м3/кг.

Расчет объемной концентрации

Объемная концентрация ингредиента i в уходящих газах определяется по формуле

 чнм*(млн-1),                               (31)

* чнм - части на миллион (единицы измерения объемной концентрации).

где  - молекулярный вес ингредиента i;

 = 64; mCO = 28;  = 46.

Пересчет объемных концентраций в весовые и наоборот представлен в прил. 5.

Расчет валовых выбросов вредных веществ

Валовый выброс ингредиента i определяется как сумма выбросов ингредиента i по всем единичным источникам выбросов (котельным установкам):

Мвалi = ,                                                                    (32)

где j - порядковый номер единичной котельной установки (котлоагрегата). Валовые выбросы вредных веществ при сжигании различных видов топлив в котлах ЖКХ представлены в прил. 6.

ПРИМЕР РАСЧЕТА

Определить количество выбросов вредных веществ с дымовыми газами от котельной установки концентрации окислов серы в дымовых газах. Исходные данные для расчета приведены ниже.

Тип котельной установки......................................................................... "Универсал-6"

Режим работы в году tог, ч/год.................................................... 5350 (отопительный

период года)

Топливо:

зольность АР, %............................................................................................................... 14

сернистость SР, %............................................................................................................ 2

низшая теплота сгорания Q, МДж/кг (ккал/кг)............................................ 27 (6448,5)

Теплопроизводительность в режиме установленной мощности Qном, Гкал/ч 0,5

КПД котельной установки h.............................................................................................................................................. 0,74

Потери теплоты от неполноты сгорания, %:

механической q4.............................................................................................................. 7

химической q3.................................................................................................................. 1

Доля золы, уносимой газами, aун................................................................................... 0,3

Содержание горючих в уносе Гун, %............................................................................. 40

Доля , связываемых летучей золой........................................................................ 0,1

Доля , улавливаемых в мокрых золоуловителях................................................... 0

КПД золоуловителя hз.................................................................................................... 0,8

Удельное количество образующихся окислов азота , кг/Гдж............................................................................................................................................. 0,105

Коэффициент избытка воздуха a.................................................................................. 1,5

Температура уходящих газов (после золоуловителей) tух, °С..................................... 60

Определение параметров

1. Расход топлива за рассматриваемый период по формуле (1)

 кг/ч = 29 г/с.

2. Годовой коэффициент нагрузки по формуле (3):

К = 5360 : 8766 = 0,61.

3. Расход топлива за год по формуле (4):

В = 104,77 ´ 0,61 ´ 8766 ´ 10-3 = 560,2 т/год.

4. Расчетное количество выбросов пыли М (г/с) по формуле (6):

 г/с.

5. Валовое количество выбросов пыли (т/год) по формуле (6), где В = 560,2 т/год или по формуле:

 т/год.

6. Расчетное количество выбросов сернистого ангидрида М (г/с) по формуле (11):

М = 0,02 ´ 29 ´ 2(1 - 0,1)(1 - 0) = 1,044 г/с.

7. Валовое количество выбросов сернистого ангидрида  (т/год) по формуле (11) или

 = 1,044 ´ 3,6 ´ 10-3 ´ 5360 = 20,14 т/год.

8. Расчетное количество выбросов окиси углерода М (г/с) по формуле (14):

 г/с.

9. Валовое количество выбросов окиси углерода МСО (т/год) по формуле (19):

МСО = 0,72 ´ 3,6 ´ 10-3 ´ 5360 = 13,9 т/год.

10. Расчетное количество диоксида азота М (г/с) по формуле (22):

 г/с.

11. Валовое количество диоксида азота  (т/год) по формуле (26):

 = 0,0767 ´ 3,6 ´ 10-3 ´ 5360 = 1,48 т/год.

12. Удельный объем стехиометрического количества воздуха V (нм3/кг) по формуле (28):

 нм3/кг.

13. Удельный объем уходящих газов при нормальных условиях по формуле (27) или, точнее, по табл. 1 прил. 3:

V = 1,5 ´ 7,22 = 10,8 нм3/кг.

14. Удельный объем уходящих газов Vг3/кг) по формуле пересчета на фактическую температуру газов:

 м3/кг.

15. Массовая концентрация сернистого ангидрида С (г/м3) в уходящих газах по формуле (30):

 г/м3.

16. Объемная концентрация сернистого ангидрида С в уходящих газах по формуле (31):

 чнм

или, точнее, по таблице прил. 5.

ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ

1. Следует предъявлять требования к поставщикам топлива в части записи в отгрузочных документах характеристик топлива: зольность, содержание серы, азота, тяжелых металлов.

2. Расчетом выбросов вредных веществ, как правило, пользуются при перспективном планировании и прогнозе в крупном масштабе региона (область, край, республика).

3. При контроле за выбросами отдельных производственных предприятий предпочтение следует отдавать наиболее достоверному экспериментальному методу измерений выбросов (концентраций) вредных веществ в дымовых газах.

ПРИЛОЖЕНИЯ

Приложение 1

Паропроизводительность, эквивалентная 1 МВт тепловой мощности

Давление Р, МПа

Температура, °С

100

200

300

400

500

600

700

0,1

1,348

1,254

1,173

1,400

1,034

0,973

0,918

0,5

-

1,263

1,177

1,102

1,035

0,974

0,918

1

-

1,322

1,182

1,105

1,037

0,975

0,919

2,5

-

-

1,199

1,113

1,042

0,978

0,921

Примечание. 1 кал = 4,187 Дж; 1 Гкал/ч = 1,16 МВт; 1 т/год = 3,17 ´ 10-2 г/с; 1 ГДж = 103×МДж = 106×КДж = 109×Дж.

Приложение 2

Некоторые показатели топок и применяемых топлив [11]

Топливо

a

q3, %

q4, %

aун

Гун, %

А, (% кг)/ккал

Вид

Марка

1

2

3

4

5

6

7

8

Топки с ручным обслуживанием с шурующей планкой (тип НИИсантехники)

Антрациты

АМ

1,35 - 1,55

2

7

0,31

50

2

АС

1,35 - 1,55

2

7

031

50

2

Каменные угли

Неспекающиеся Д

1,35 - 1,55

5

6

0,19 - 0,21

29

3,5

Слабоспекающиеся СС и ОС

1,35 - 1,55

3

6

0,19 - 0,21

41

3

Тощие

1,35 - 1,55

3

6

0,19 - 0,21

51

2,5

Бурые угли

Ирша-Бородинский

1,35 - 1,55

2 - 3

8

0,18 - 0,2

15 - 20

1,6

Артемовский

1,35 - 1,55

2 - 3

8

0,18 - 0,2

15 - 20

4,2

Челябинский

1,35 - 1,55

2 - 3

8

0,18 - 0,2

15 - 20

6,5

Подмосковный

1,35 - 1,55

2 - 3

8

0,18 - 0,2

15 - 20

8,9

Топки типа ПМЗ-РПК

Антрациты

АРШ

1,6

0,5 - 1

13

0,3

30

3

Каменные угли

Д

1,4 - 1,5

0,5 - 1

6

0,16

30

3,5

Каменные угли

СС и СС

1,4 - 1,5

0,5 - 1

6

0,16

30

3



Т

1,4 - 1,5

0,5 - 1

6

0,16

30

2,5

Бурые угли

Ирша-Бородинский

1,4 - 1,5

0,5 - 1

7

0,22

20

1,6



Артемовский

1,4 - 1,5

0,5 - 1

7

0,15

20

4,2



Челябинский

1,4 - 1,5

0,5 - 1

7

0,22

20

6,5



Подмосковный

1,4 - 1,5

0,5 - 1

9

0,21

20

8,9





Топки типа ТЛЗМ и ТЧЗ







Антрациты

АС

1,6

0,5 - 1

13

0,25

50

2

Каменные угли

Д

1,3 - 1,4

0,5 - 1

6 - 7

0,2 - 0,27

30

3,5



СС и ОС

1,3 - 1,4

0,5 - 1

6 - 7

0,2 - 0,27

30

3



Т

1,3 - 1,4

0,5 - 1

6 - 7

0,2 - 0,27

30

2,5



Ирша-Бородинский

1,3 - 1,4

0,5 - 1

6

0,25

20

1,6



Челябинский

1,3 - 1,4

0,5 - 1

6

0,25

20

6,5

.

Подмосковный

1,3 - 1,4

0,5 - 1

7,5

0,19

20

8,9

Примечания: 1.  - приведенная зольность топлива,  (% кг)/ккал.

2. При отсутствии в гр. 2 марки сжигаемого топлива значения показателей рекомендуется выбирать по приведенной зольности , интерполируя в пределах «Вид топлива».

3. Топки типа: механическая цепная = 0,1 - 0,15 %; камерная с сухим шлакоудалением q3 = 0,05 - 0,1 %; с жидким шлакоудалением q3 = 0 (см. прил. 4).


Приложение 3

Расчетные характеристики твердых, жидких и газообразных топлив

Таблица 1

Расчетные характеристики твердых и жидких топлив [9]

Республика, край, область

Бассейн, месторождение

Марка топлива

Зольность АР, %

Серосодержание топлива, %

Объем воздуха и продуктов сгорания при a = 1, нм3/кг

Низшая теплота сгорания ,

ккал/кг

Полный объем продуктов сгорания при a = ai.

VГ =  + Vо K (a - 1), где К = 1,0161, нм3/кг

Vо

1

2

3

4

5

6

7

8

9

10

11

12

13

Угли

УССР, Донецкая, Луганская обл. и РСФСР, Ростовская обл.

Донецкий

Д

21,8

1,5

1,5

5,16

0,94

4,08

0,64

5,67

4680

5,67 + 5,24 (a - 1)

Д

25,8

2,5

1,4

4,78

0,86

3,78

0,63

5,27

4240

5,27 + 4,86 (a - 1)

Г

23

2

1,2

5,83

1,05

4,61

0,61

6,28

5260

6,28 + 5,92 (a - 1)

Г

26,7

1,9

1,2

5,19

0,94

4,11

0,6

5,65

4730

5,65 + 5,27 (a - 1)

Г

34,6

3,2

3,2

4,66

0,84

3,69

0,53

5,06

4190

5,06 + 4,73 (a - 1)

Т

23,8

2

0,8

6,43

1,19

5,09

0,51

6,79

5780

6,79 + 6,53 (a - 1)

А

22,9

1

0,7

6,04

1,20

4,78

0,34

6,32

5390

6,32 + 6,14 (a - 1)

ПА

20,9

1,7

0,7

6,64

1,26

5,25

0,46

6,97

6030

6,97 + 6,75 (a - 1)

К, К, ОС

35,5

1,9

0,6

4,77

0,87

3,78

0,51

5,16

4300

5,16 + 4,85 (a - 1)

РСФСР, Кемеровская обл.

Кузнецкий

Д

13,2

0,3

0,3

6,02

1,1

4,77

0,71

6,58

5450

6,58 + 6,12 (a - 1)

Г

11

0,5

0,5

6,88

1,24

5,45

0,74

7,42

6240

7,42 + 6,99 (a - 1)

1СС

18,2

0,3

0,3

6,26

1,15

4,96

0,62

6,73

5700

6,73 + 6,36 (a - 1)

2СС

18,2

0,4

0,4

6,52

1,2

5,16

0,6

6,97

5870

6,97 + 6,62 (a - 1)

Т

16,8

0,4

0,4

6,83

1,28

5,41

0,53

7,22

6250

7,22 + 6,94 (a - 1)

К, К, ОС

30,7

0,7

0,7

4,75

1

3,77

0,2

4,97

5000

4,97 + 4,83 (a - 1)

Коми АССР

Печорский; Воркутинское

К

23,6

0,8

0,8

6,15

1,12

4,87

0,59

6,58

5650

6,58 + 6,25 (a - 1)



Интинское

Д

25,4

2

0,6

4,88

0,91

3,87

0,57

5,35

4370

5,35 + 4,96 (a - 1)

УССР, Львовская и Волынская обл.

Львовско-Волынский; Волынское

Г

19,8

1,8

0,8

5,75

1,05

4,55

0,63

6,23

5250

6,23 + 5,84 (a - 1)



Межреченское

Г

25,8

2,3

0,8

5,66

1,02

4,48

0,59

6,09

5150

6,09 + 5,75 (a - 1)

Башкирская АССР

Бабаевское

Б1

7

0,5

0,5

2,65

0,48

2,09

1,01

3,58

2090

3,58 + 2,69 (a - 1)

РСФСР, Пермская обл.

Кизеловский

ГР, ГМСШ

31

6,1

6,1

5,33

0,95

4,22

0,56

5,73

4700

5,73 + 5,42 (a - 1)





Г

39

6,8

1,6

4,21

0,76

3,33

0,47

4,56

3810

4,56 + 4,28 (a - 1)

РСФСР, Челябинская обл.

Челябинский

Б3

29,5

1,0

1,0

3,74

0,7

2,96

0,59

4,26

3330

4,26 + 3,8 (a - 1)

РСФСР,

Свердловская обл.

Егоршинское

ПА

23,9

0,4

0,4

5,9

1,13

4,67

0,47

6,27

5350

6,27 + 5,99 (a - 1)



Волчанское

Б3р

33,2

0,2

0,2

2,73

0,54

2,16

0,57

3,27

2380

3,27 + 2,77 (a - 1)



Веселовское, Богословское

Б3

30,4

0,4

0,4

2,86

0,56

2,27

0,6

3,43

2480

3,43 + 2,91 (a - 1)

Грузинская ССР

Ткварчельское

Ж

35

0,9

0,4

4,48

0,8

3,55

0,57

4,92

4000

4,92 + 4,55 (a - 1)



Ткибульское

Г

27

0,7

0,6

4,71

0,86

3,73

0,63

5,22

4280

5,22 + 4,79 (a - 1)

Узбекская ССР

Ангренское

Б2

13,1

1,3

1,3

3,81

0,75

3,01

0,71

4,47

3300

4,47 + 3,87 (a - 1)

Киргизская

Кок-Янгак

Д

17,9

1,7

1,7

5,67

1,05

4,49

0,63

6,17

5140

6,17 + 5,76 (a - 1)



Таш-Кумир

Д

21,4

1,2

1,2

4,87

0,91

3,85

0,62

5,39

4380

5,39 + 4,95 (a - 1)



Сулюкта

Б3

13,3

0,2

0,3

4,79

0,94

3,79

0,64

5,37

4270

5,37 + 4,87 (a - 1)



Кизыл-Кия

Б3

14,4

0,6

0,3

4,3

0,83

3,4

0,68

4,92

3770

4,92 + 4,37 (a - 1)



Кара-Киче

Б3

8,1

0,7

0,7

5,28

1,03

4,18

0,66

5,87

4730

5,87 + 5,36 (a - 1)

Таджикская ССР

Шураб, шахта № 8

Б2

9,2

0,6

0,4

4,47

0,89

3,53

0,68

5,1

3870

5,10 + 4,54 (a - 1)



Шураб, шахта № 1/2

Б3

14,1

0,8

0,4

4,63

0,89

3,66

0,67

5,22

4120

5,22 + 4,7 (a - 1)

РСФСР, Красноярский край

Канско-Ачинский, Ирша-Бородинское

Б2

6

0,2

0,2

4,24

0,82

3,35

0,81

4,98

3740

4,98 + 4,31 (a - 1)



Назаровское

Б2

7,3

0,4

0,4

3,62

0,7

2,86

0,83

4,99

3110

4,39 + 3,68 (a - 1)



Березовское

Б2

4,7

0,2

0,2

4,26

0,83

3,37

0,81

5,01

3740

5,01 + 4,33 (a - 1)



Боготольское

Б1

6,7

0,5

0,5

3,31

0,64

2,62

0,87

4,13

2820

4,13 + 3,36 (a - 1)



Абанское

Б2

8

0,4

0,4

4,03

0,78

3,19

0,8

4,77

3520

4,77 + 4,09 (a - 1)



Минусинский, Черногорское

Д

5,5

0,5

0,5

5,54

1,03

4,39

0,67

6,09

5030

6,09 + 5,63 (a - 1)

РСФСР, Красноярский край

Итатское

Б1

6,8

0,4

0,4

3,53

0,69

2,79

0,85

4,33

3060

4,33 + 3,59 (a - 1)



Барандатское

Б2

4,4

0,2

0,2

4,06

0,78

3,21

0,85

4,84

3540

4,84 + 4,12 (a - 1)

РС4СР, Иркутская обл.

Черемтовское, Забитуйское

Д

27

1,1

1,1

4,72

0,86

3,74

0,61

5,21

4270

5,21 + 4,8 (a - 1)



Азейское

Б3

12,8

0,4

0,4

4,59

0,86

3,63

0,75

5,25

4140

5,25 + 4,66 (a - 1)



Мугунское

Б3

14,8

0,9

0,9

4,78

0,88

3,79

0,76

5,43

4190

5,43 + 4,86 (a - 1)

Бурятская АССР

Гусиноверское

Б3

16,8

0,5

0,5

4,39

0,82

3,47

0,72

5,01

3910

5,01 + 4,46 (a - 1)



Хонбольджинское

Б3

12,5

0,3

0,3

4,53

0,87

3,58

0,71

5,16

3950

5,16 + 4,6 (a - 1)



Баннгольское

Д

15,4

0,5

0,5

4,83

0,89

3,82

0,74

5,45

4310

5,45 + 4,91 (a - 1)

РСФСР, Читинская обл.

Букачачинский

Г

9,2

0,6

0,6

7,01

1,27

5,54

0,73

7,54

6380

7,54 + 7,12 (a - 1)

РСФСР, Читинская обл.

Черновское

Б2

9,6

0,5

0,5

4,22

0,8

3,34

0,79

4,94

3460

4,94 + 4,29 (a - 1)



Татаурское

Б2

10

0,2

0,2

4,06

0,78

3,21

0,79

4,78

3550

4,78 + 4,12 (a - 1)



Харанорское

Б1

8,6

0,3

0,3

3,48

0,68

2,75

0,81

4,24

2980

4,24 + 3,54 (a - 1)

РСФСР, Хабаровский край

Райчихинское

Б2

9,4

0,3

0,3

3,56

0,71

2,82

0,78

4,3

3040

4,3 + 3,62 (a - 1)





Б1

7,9

0,3

0,3

2,85

0,59

2,25

0,82

3,66

2270

3,66 + 2,9 (a - 1)



Уральское

Г

29,6

0,4

0,4

5,25

0,95

4,15

0,53

5,68

4790

5,68 + 5,33 (a - 1)

РСФСР, Приморский край

Липовецкое

Д

33,8

0,4

0,4

4,75

0,86

3,75

0,55

5,17

4360

5,17 + 4,83 (a - 1)



Суганский

Г6

34

0,4

0,4

5,08

0,93

4,02

0,5

5,46

4650

5,46 + 5,16 (a - 1)





Ж6

32,1

0,4

0,4

5,37

0,99

4,24

0,51

5,74

4900

5,74 + 5,46 (a - 1)





Т

22,8

0,5

0,5

6,41

1,21

5,07

0,49

6,77

5790

6,77 + 6,51 (a - 1)



Подгородненское

Т

40,3

0,4

0,4

4,91

0,91

3,88

0,42

5,21

4390

5,21 + 4,99 (a - 1)



Артемовское

Б3

24,3

0,3

0,3

3,55

0,67

2,81

0,68

4,15

3180

4,15 + 3,61 (a - 1)

РСФСР, Приморский край

Тавричанское

Б3

24,9

0,4

0,4

4,53

0,83

3,59

0,63

5,06

4080

5,06 + 4,60 (a - 1)



Реттиховское

Б1

17,3

0,2

0,2

2,71

0,51

2,14

0,83

3,48

2400

3,48 + 2,75 (a - 1)



Чихезское

Б1

12,5

0,2

0,2

2,99

0,57

2,37

0,86

3,8

2560

3,8 + 3,04 (a - 1)



Бикинское

Б2

22,1

0,3

0,3

2,64

0,5

2,09

0,76

3,35

2160

3,35 + 2,68 (a - 1)

Якутская АССР

Джебарики-Хая

Д

11,1

0,2

0,2

6,08

1,13

4,81

0,7

6,64

5500

6,64 + 6,18 (a - 1)



Нерюнгринское

СС

12,7

0,2

0,2

6,51

1,23

5,15

0,59

6,97

5895

6,97 + 6,61 (a - 1)



Сангарское

Д

13,5

0,2

0,2

6,37

1,14

5,04

0,75

6,93

5790

6,93 + 6,47 (a - 1)



Чульмаканское

Ж

23,1

0,3

0,3

6,17

1,1

4,89

0,65

6,64

5550

6,64 + 6,27 (a - 1)

РСФСР, Магаданская обл.

Нижне-Аркагалинское

Д

9,2

0,3

0,3

6,02

1,1

4,77

0,76

6,63

5480

6,63 + 6,11 (a - 1)



Верхне-Аркагалинское

Д

13

0,1

0,1

4,9

0,94

3,88

0,69

5,51

4420

5,51 + 4,98 (a - 1)

РСФСР, Магаданская обл.

Анадырское

Б3

11,9

0,1

0,1

5,11

0,94

4,04

0,79

5,76

4590

5,76 + 5,19 (a - 1)

РСФСР, Южный Сахалин

-

Д

22,1

0,4

0,4

5,32

0,96

4,21

0,67

5,85

5470

5,85 + 5,41 (a - 1)



-

Г

12,7

0,5

0,5

6,7

1,2

5,3

0,75

7,25

6110

7,25 + 6,81 (a - 1)



-

Б3

20

0,2

0,2

4,36

0,81

3,45

0,7

4,96

3920

4,96 + 4,43 (a - 1)

Сланцы горючие

Эстонская ССР

Шахты и разрез «Вивиконд»

Горю чий сланец

40 + 14,4

1,3

0,3

2,89

0,53

2,29

0,55

3,37

2610

3,37 + 2,94 (a - 1)



Разрезы № 1, «Сиргона» и «Вивиконд»

То же

41,2 + 18,4

1,4

1,4

2,49

0,48

1,97

0,49

2,94

2230

2,94 + 2,53 (a - 1)

Ленинградская обл.

-

-

44,2 + 16,5

1,4

0,3

2,51

0,48

1,98

0,48

2,94

2230

2,94 + 2,55 (a - 1)

РСФСР, Куйбышевская обл.

Каширское

-

49,7 + 9,5

1,8

1,6

1,65

0,33

1, 3

0,44

2,07

1390

2,07 + 1,68 (a - 1)

Торф





Фрезерный торф

6,3

0,1

0,1

2,38

0,46

1,89

0,95

3,3

1940

3,30 + 2,42 (a - 1)

Дрова





Дрова

0,6

-

-

2,81

0,57

2,23

0,95

3,75

2440

3,75 + 2,85 (a - 1)

Жидкое топливо





Мазут:

























малосернистый

0,05

0,3

0,3

10,62

1,58

8,39

1,51

11,48

9620

11,48 + 10,79 (a - 1)





сернистый

0,1

1,4

1,4

10,45

1,57

8,25

1,45

11,28

9490

11,28 + 10,62 (a - 1)





высокосернистый

0,1

2,8

2,8

10,2

1,57

8,06

1,36

10,99

9260

10,99 + 10,36 (a - 1)





Стабилизированная нефть

0,1

2,9

2,9

10,48

1,55

8,28

1,52

11,35

9500

11,35 + 10,65 (a - 1)


Таблица 2

Расчетные характеристики газообразных топлив [14]

Газопровод

Теплота сгорания низшая сухая  ккал/нм3

Плотность при 0° С и 760 мм рт. ст., кг/нм3

Объем воздуха и продуктов сгорания при a = 1, нм3/нм3

Полный объем продуктов сгорания при a = ai.

VГ =  + Vо K (a - 1), где К = 1,0161, нм3/ нм3

Vо

1

2

3

4

5

6

7

8

9

Природные газы

Саратов-Москва

8550

0,837

9,52

1,04

7,6

2,1

10,73

10,73 + 9,67 (a - 1)

Первомайск-Сторожовка

6760

0,952

7,51

0,82

6,24

1,64

8,7

8,7 + 7,63 (a - 1)

Саратов-Горький

8630

0,786

9,57

1,03

7,59

2,13

10,75

10,75 + 9,72 (a - 1)

Ставрополь-Москва:

















I нитка

8620

0,764

9,58

1,02

7,6

2,14

10,76

10,76 + 9,73 (a - 1)

II нитка

8730

0,772

9,68

1,04

7,67

2,16

10,86

10,86 + 9,84 (a - 1)

III нитка

8840

0,786

9,81

1,06

7,78

2,18

11,01

11,01 + 9,97 (a - 1)

Серпухов-Ленинград

8940

0,799

10

1,08

7,93

2,21

11,22

11,22 + 10,16 (a - 1)

Гоголево-Полтава

7400

0,789

8,26

0,87

6,66

1,86

9,39

9,39 + 8,39 (a - 1)

Дашава-Киев

8570

0,712

9,52

1

7,52

2,15

10,68

10,68 + 9,67 (a - 1)

Рудки-Минск-Вильнюс и Рудки-Самбор

8480

0,74

9,45

1

7,49

2,12

10,62

10,62 + 9,6 (a - 1)

Угерско-Старый, Угерско-Гнездичи, Киев, Угерско-Львов

8480

0,722

9,43

0,99

7,46

2,13

10,59

10,59 + 9,58 (a - 1)

Брянск-Москва

8910

0,776

9,91

1,06

7,84

2,2

11,11

11,11 + 10,07 (a - 1)

Шебелинка-Острогожск, Шебелинка-Днепропетровск, Шебелинка-Харьков

8910

0,781

9,96

1,07

7,88

2,21

11,16

11,16 + 10,12 (a - 1)

Шебелинка-Брянск-Москва

9045

0,776

9,98

1,07

7,9

2,22

11,19

11,19 + 10,14 (a - 1)

Кумертау-Ишимбай-Магнитогорск

8790

0,858

9,74

1,06

7,79

2,13

10,98

10,98 + 9,9 (a - 1)

Газли-Коган

8740

0,75

9,32

0,98

7,38

2,11

10,47

10,47 + 9,47 (a - 1)

Промысловск-Астрахань

8370

0,733

9,72

1,04

7,69

2,18

10,91

10,91 + 9,88 (a - 1)

Ходси-Абад-Фергана

9160

0,832

10,03

1,09

7,97

2,2

11,26

11,26 + 10,19 (a - 1)

Джаркак-Ташкент

8760

0,748

9,74

1,04

7,7

2,18

10,92

10,92 + 9,9 (a - 1)

Газли -Коган-Ташкент

8660

0,751

9,64

1,03

7,64

2,16

10,83

10,83 + 9,79 (a - 1)

Ставрополь-Невинномыск-Грозный

8510

0,728

9,47

1

7,49

2,14

10,63

10,63 + 9,62 (a - 1)

Карабулак-Грозный

10950

1,036

12,21

1,41

9,68

2,54

13,63

13,63 + 12,41 (a - 1)

Салушко-Лог-Волгоград

8390

0,741

9,32

0,98

7,39

2,1

10,48

10,48 + 9,47 (a - 1)

Коробки -Лог-Волгоград

8560

0,766

9,51

1,02

7,54

2,13

10,69

10,69 + 9,66 (a - 1)

Коробки-Жирное-Камыши

9900

0,901

10,95

1,22

8,68

2,35

12,25

12,25 + 11,13 (a - 1)

Карадаг-Тбилиси-Ереван

8860

0,766

9,85

1,05

7,79

2,19

11,04

11,04 + 10,01 (a - 1)

Бухара-Урал

8770

0,785

9,73

1,04

7,7

2,18

10,91

10,91 + 9,89 (a - 1)

Урицк-Сторожовка

8710

0,789

9,7

1,04

7,7

2,16

10,89

10,89 + 9,86 (a - 1)

Линево-Кологривовка-Вольск

8840

0,782

9,81

1,05

7,77

2,18

11,0

11,0 + 9,97 (a - 1)

Средная Азия-Центр

8970

0,776

9,91

1,07

7,84

2,21

11,11

11,11 + 10,07 (a - 1)

Игрим-Лунга-Серов-Нижний Тагил

8710

0,741

9,68

1,03

7,66

2,17

10,86

10,86 + 9,84 (a - 1)

Оренбург-Совхозное

9080

0,883

10,05

1,08

9,74

2,23

11,25

11,25 + 10,21 (a - 1),

Природный газ нефтяных месторождений

Азнефть

8704

0,835

9,66

1,09

7,63

2,15

10,87

10,87 + 9,82 (a - 1)

Бугурусланнефть

9529

0,984

10,44

1,18

8,35

2,21

11,74

11,74 + 10,61 (a - 1)

Грогнефть:

















Октябрьский р-н

15180

1,408

16,52

2,03

10,08

3,21

18,32

18,32 + 16,79 (a - 1)

Старый р-н

10493

0,902

11,67

1,3

9,22

2,49

13,01

13,01 + 11, 86 (a - 1)

Дагестаннефь

10600

0,998

11,63

1,34

9,23

2,44

13,01

13,01 + 11,82 (a - 1)

Ишимбаево

12700

1,288

14,96

1,68

11,89

3,18

16,75

16,75 + 15,2 (a - 1)

Калининнефть

8477

0,936

9,57

1,09

7,61

3,43

12,13

12,13 + 9,72 (a - 1)

Майнефть:

















Сажевый завод

10580

1,036

11,71

1,36

9,31

2,44

13,11

13,11 + 11,9 (a - 1)

Широкая балка

9225

0,8

10,33

1,12

8,17

2,27

11,56

11,56 + 10,5 (a - 1)

Прикамнефть

8234

1,107

9,11

1,05

7,49

1,88

10,42

10,42 + 9, 26 (a - 1)

Туркменнефть:

















Небитдаг

9697

0,887

10,92

1,23

8,64

2,33

12,2

12,2 + 11,1 (a - 1)

Челекен

9010

0,812

10,17

1,11

8,07

2,21

11,39

11, 39 + 10, 33 (a - 1)

Эмбанефть

8536

0,82

9,46

1,04

7,44

2,07

10,55

10,55 + 9,61 (a - 1)

Приложение 4

Характеристика применяемых топок для различных котлов и видов топлива [1, 7, 10]

Тип

Коэффициент избытка воздуха в топке aт

Вид используемого топлива

топки

котла

Каменный уголь, антрацит

Каменный уголь

Бурый уголь

Газ, мазут

С ручным обслуживанием простая колосниковая решетка q3 = 2 - 3 %

Е-04/9ГН; Е-1-9-(ГН); «Универсал»; «Энергия»; КЧ; НР-18; КЧМ-2, 2У, 3; НРЧ; «Стрела»; «Стребела»; «Минск-1»; «Тула-3»; «Кировец»; ВНИИСТО Мг-2; «Тула-1»

1,4

1,3

-

-

Все виды угля, кроме бурого

Топка с пневмозабрасывателем и поворотными колосниками ПМЗ, РПК q3 = 0,5 - 1 %

Е-04/9ГК; Е-1-9 (ГН); ДКВР

1,4 - 1,5

1,6 - 1,7

-

-

Кроме бурых углей и антрацита повышенной влажности

Топка с шурующей планкой ТШП q3 = 2 - 3 %

Е-04/9ГН; Е-1-9(ГН); «Универсал»; «Энергия»; НР-18

-

-

1,4

-

Бурые угли

Топка с цепной решеткой q3 = 0,1 - 0,15 %

КВ-100, 200М, 300М

-

1,5 - 1,6

-

-

Только антрациты

Топка с ПМЗ и ЦР прямого хода q3 = 0,5 - 1 %; q3 = 0,1 - 0,15 %

КВ-100, 200М, 300М; ДКВР; НРЧ; «Минск-1»; «Тула-3»; «Кировец»

1,3 - 1,4

-

-

-

Все виды угля, кроме антрацита

Топка с ПМЗ и ЦР обратного хода q3 = 0,1 - 0,15 %

КВ-100, 200М, 300М; ДКВР

1,3 - 1,4

-

1,3 - 1,4

-

Все виды угля, кроме антрацита

Камерная топка q3 = 0

ТМЗ; МЗК; КПА; Е-1-9М (Г); ЭК-100; НИИСТУ-У; АГВ; ТГВ; «Универсал»; ДЕ; КВГ; КВГМ; ПТВМ

-

-

-

1,05 - 1,2

Газ, мазут

Пылеугольная топка q3 = 0,05 - 0,1 %

ТМЗ; МЗК; КПА; Е-1-9М (Г); ЭК-100; НИИСТУ-У; АГВ; ТГВ; «Универсал»; ДЕ; КВГ; КВГМ; ТГВМ; ПТВМ; КПА-500

1,1

1,1

-

-

Пылеугольное топливо

Приложение 5

Пересчет объемных концентраций газов и паров в весовые и наоборот (при 25 °С и 160 мм рт. ст.) [9]

Молекулярный вес

1 мг/м3 = частей на 1 млн.

1 часть на 1 млн. = мг/нм3

1

2

3

1

24,45

0,041

2

12,25

0,082

3

8,15

0,123

4

6,113

0,164

5

4,69

0,204

6

4,075

0,245

7

3,493

0,286

8

3,056

0,327

9

2,717

0,368

10

2,445

0,409

11

2,223

0,45

12

2,038

0,491

13

1,881

0,532

14

1,746

0,573

15

1,63

0,614

16

1,528

0,654

17

1,438

0,695

18

1,368

0,736

19

1,287

0,777

20

1,223

0,818

21

1,164

0,859

22

1,11

0,9

23

1,063

0,941

24

1,019

0,982

25

0,978

1,022

26

0,94

1,063

27

0,906

1,104

28

0,873

1,145

29

0,843

1,86

30

0,815

1,227

31

0,789

1,268

32

0,764

1,309

33

0,741

1,35

34

0,719

1,391

35

0,699

1,432

36

0,679

1,472

37

0,661

1,513

38

0,643

1,554

39

0,627

1,595

40

0,611

1,636

41

0,596

1,677

42

0,582

1,718

43

0,569

1,759

44

0,556

1,8

45

0,543

1,84

46

0,532

1,881

47

0,52

1,922

48

0,509

1,963

49

0,499

2,04

50

0,489

2,045

51

0,479

2,086

52

0,47

2,1277

53

0,461

2,168

54

0,453

2,209

55

0,445

2,25

56

0,437

2,29

57

0,429

2,331

58

0,422

2,372

59

0,414

2,413

60

0,408

2,454

61

0,401

2,495

62

0,394

2,54

63

0,308

2,58

64

0,382

2,62

65

0,376

2,66

66

0,37

2,7

67

0,365

2,74

68

0,36

2,78

69

0,354

2,82

70

0,349

2,86

71

0,344

2,9

72

0,34

2,94

73

0,335

2,99

74

0,33

3,03

75

0,326

3,07

76

0,322

3,11

77

0,318

3,15

78

0,313

3,19

79

0,309

3,23

80

0,306

3,27

81

0,302

3,31

82

0,298

3,35

83

0,295

3,39

84

0,291

3,44

85

0,288

3,48

86

0,284

3,52

87

0,281

3,56

88

0,278

3,6

89

0,275

3,64

90

0,272

3,63

91

0,269

3,72

92

0,266

3,76

93

0,263

3,8

94

0,26

3,84

95

0,257

3,89

96

0,255

3,93

97

0,252

3,97

98

0,2495

4,01

99

0,247

4,05

100

0,2445

4,09

101

0,2421

4,13

102

0,2397

4,17

103

0,2374

4,21

104

0,2351

4,25

105

0,2329

4,29

106

0,2307

4,34

107

0,2285

4,38

108

0,2264

4,42

109

0,2243

4,46

110

0,223

4,5

111

0,2203

4,54

112

0,2183

4,58

113

0,2164

4,62

114

0,2145

4,66

115

0,2126

4,7

116

0,2108

7,74

117

0,209

4,79

118

0,2072

4,83

119

0,2055

4,87

120

0,2038

4,91

121

0,2021

4,95

122

0,2004

4,99

123

0,1988

6,03

124

0,1972

5,07

125

0,1956

5,11

126

0,194

5,16

127

0,1925

5,19

128

0,191

5,24

129

0,1895

5,28

130

0,1881

5,32

131

0,1866

5,36

132

0,1852

5,4

133

0,1838

5,44

134

0,1825

5,48

135

0,1811

5,52

136

0,1798

5,56

137

0,1785

5,6

138

0,1772

5,64

139

0,1759

5,69

140

0,1746

5,73

141

0,1734

5,77

142

0,1722

5,81

143

0,17

5,85

144

0,1698

5,89

145

0,1686

5,93

146

0,1675

5,97

147

0,1663

6,01

148

0,1652

6,05

149

0,1641

6,09

150

0,163

6,13

151

0,1619

6,18

152

0,1609

6,22

153

0,1598

6,26

154

0,1588

6,3

155

0,1577

6,34

156

0,1567

6,38

157

0,1557

6,42

158

0,1547

6,46

159

0,1537

6,5

160

0,1528

6,54

161

0,1519

6,58

162

0,1509

6,63

163

0,15

6,67

164

0,1491

6,71

165

0,1482

6,75

166

0,1473

6,79

167

0,1464

6,83

168

0,1455

6,87

169

0,1447

6,91

170

0,1438

6,95

171

0,143

6,99

172

0,1422

7,03

173

0,1413

7,08

174

0,1405

7,12

175

0,1397

7,16

176

0,1389

7,2

177

0,1381

7,24

178

0,1374

7,28

179

0,1366

7,32

180

0,1358

7,36

181

0,1351

7,4

182

0,1343

7,44

183

0,1336

7,48

184

0,1329

7,53

185

0,1322

7,57

186

0,1315

7,61

187

0,1308

7,65

188

0,1301

7,69

189

0,1294

7,73

190

0,1287

7,77

191

0,128

7,81

192

0,1273

7,85

193

0,1267

7,89

194

0,126

7,93

195

0,1254

7,98

196

0,1247

8,02

197

0,1241

8,06

198

0,1235

8,01

199

0,1229

8,14

200

0,1223

8,18

201

0,1216

8,22

202

0,121

8,26

203

0,1204

8,3

204

0,1199

8,34

205

0,1193

8,38

206

0,1187

8,43

207

0,1181

8,47

208

0,1175

8,51

209

0,117

8,55

210

0,1164

8,59

211

0,1159

8,63

212

0,1153

8,67

213

0,1148

8,71

214

0,1143

8,75

215

0,1137

8,79

216

0,1132

8,83

217

0,1127

8,88

218

0,1122

8,92

219

0,1116

8,96

220

0,1111

9

221

0,1106

9,04

222

0,1101

9,08

223

0,1096

9,12

224

0,1092

9,16

225

0,1087

9,2

226

0,1082

9,24

227

0,1077

9,28

228

0,1072

9,33

229

0,1068

9,37

230

0,1063

9,41

231

0,1058

9,45

232

0,1054

9,49

233

0,1049

9,43

234

0,1045

9,57

235

0,104

9,61

236

0,1036

9,65

237

0,1032

9,69

238

0,1027

9,73

239

0,1023

9,78

240

0,1019

9,82

241

0,1015

9,86

242

0,101

9,9

243

0,1006

9,94

244

0,1002

9,98

245

0,0998

10,02

246

0,0994

10,06

247

0,099

10,1

248

0,0986

10,14

249

0,0982

10,18

250

0,0978

10,22

251

0,0974

10,27

252

0,097

10,31

253

0,0966

10,35

254

0,0963

10,39

255

0,0959

10,43

256

0,0955

10,47

257

0,0951

10,51

258

0,0948

10,55

259

0,0944

10,59

260

0,094

10,63

261

0,0937

10,67

262

0,0933

10,72

263

0,093

10,76

264

0,0926

10,8

Пример пользования таблицей прил. 5. Сернистого ангидрида SO2 в помещении имеется 25 объемных частей на 1 млн. объемных частей воздуха*, т.е. 25 мл/м3 воздуха. Молекулярный вес m = 32 + 2 ´ 16 = 64 ед. Определить, какова концентрация газа в мг/м3. В гр. 1 таблицы находим цифру 64. На той же строчке в гр. 3 читаем, что при таком молекулярном весе 1 часть на 1 млн. соответствует 2,62 мг/м3. Следовательно, интересующая нас концентрация составляет: 2,62 ´ 25 = 65,5 мг/м3. Также производится и обратный пересчет концентрации в мг/м3 в объемные концентрации, только при этом приходится пользоваться цифрами, приведенными в гр. 2.

* В литературе объемная часть вещества на миллион объемных частей воздуха часто обозначается РРТ.

Например, концентрация сернистого ангидрида в воздухе помещений составляет 5 мг/м3. Определить, какова объемная концентрация. Молекулярный вес m составляет 64. Находим в гр. 1 таблицы цифру 64 и на той же строчке в гр. 2 читаем, что 1 мг/м3 соответствует 0,382 частей на 1 млн. Следовательно, интересующая нас концентрация составляет: 5 ´ 0,382 = 2,91 часть на 1 млн. По этой же таблице производится пересчет концентраций, выраженных в объемных процентах в концентрации, выраженных в мг/м3 и наоборот (1 часть на 1 млн. равняется 0,0001 объемн. %; 1 объемн. % равен 10000 частей на 1 млн.).

Пример: концентрация составляет 0,0025 объемн. %. Определить, какова концентрация газа в мг/м3. Зная, что 1 объемн. % равен 10000 частей на 1 млн., находим, что 0,0025 объемн. % составит 25 частей на 1 млн. А затем по молекулярному весу и по таблице определяем концентрацию газа в мг/м3. Молекулярный вес m составляет 64 ед. В гр. 1 таблицы находим цифру 64, а в гр. 3 значение 1 части на 1 млн. = 2,62 мг/м3, следовательно, концентрация газа составит:

2,62 ´ 25 = 65,5 мг/м3.

Общая формула для пересчета мг/м3 в объемные %:

1 мг/м3 = 0,001 мг/л =  объемн. %,

где Т - абсолютная температура, К;

m - молекулярный вес;

Р - абсолютное давление, мм рт. ст.

Формула для пересчета объемных % в мг/м3:

1 объемн. % = mР/0,006236 Т мг/м3.

Общая формула для пересчета мг/м3 в части на 1 млн. частей воздуха:

1 мг/м3 = 62,36 Т/mР частей на 1 млн.;

1 часть на 1 млн. = mР/62,36 Т мг/м3.

Например, в отходящих газах концентрации СО - 100 частей на 1 млн., температура газов 50 °С, давление 746 мм рт. ст. Определить концентрацию СО:

 мг/м3.


Приложение 6

Характеристика физико-технических показателей котлов различных типов и производительностей, а также выбросов в атмосферу загрязняющих веществ от них при сжигании различного вида топлива, используемого в Московской области

Тип котла

Номинальная производительность Qном, Гкал/ч

КПД котла h

Вид используемого топлива

Низшая теплотворная способность топлива Q, ккал/кг

Установочный расход топлива Вуст, кг/ч (м3/ч)

Удельный объем отходящих газов Vуд, нм3/кг (нм33)

Температура отходящих газов Т, °С

Объем уходящих газов V, м3

Количество выбросов в атмосферу М, г/с, загрязняющих веществ от котла и концентрация вредных веществ в уходящих газах С, мг/м3

диоксида азота NO2

оксида углерода СО

диоксида серы SO2

пыли

пятиокиси ванадия V2O5

, кг/ГДж

, г/с

, мг/м3

МСО, г/с

ССО, мг/м3

, г/с

, мг/м3

Мп, г/с

Сп, мг/м3

, г/с

, мг/м3

1

2

3

4

5

6

7

8

9

10

11

12

13

14

15

16

17

18

19

20

Е-04/9ГН

0,256

58

КУ

5700

75

10,56

260

0,43

0,18

0,083

193

1,36

3175

0,81

2895

0,24-0,47

550-1100

-

-

60

А

6030

50

10,34

260

0,28

0,08

0,057

203,5

1,32

1708

0,4

923

1-1,64

2340-3810

-

-

ТМЗ-0,4-9

0,256

86

Г

8620

35

12,7

260

0,24

0,08

0,028

115

0,025

106

-

-

-

-

-

-

М

9620

31

13,6

260

0,23

0,08

0,028

126

0,033

144

0,4

747

0,005-0,01

21-42

0,001-0,002

4,2-8,3

МЗК-8АГ

0,256

86

г

8620

35

12,7

260

0,237

0,08

0,028

116

0,025

108

-

-

-

-

-

-

КПА-5001

0,256

80

г

8620

37,1

12,7

260

0,26

0,08

0,003

114

0,021

105

-

-

-

-

-

-

ТМЗ-Л18

0,64

86

г

8620

86,3

12,7

260

0,6

0,08

0,075

125

0,064

106

-

-

-

-

-

-

Е-1-9ГН

0,64

58

КУ

5700

187

10,56

260

1,1

0,195

0,157

142

3,41

3103

0,96

873

2,5-4,1

2520-4100

-

-

А

6030

177

10,34

260

1

0,11

0,088

88

-

-

-

-

-

594-660

-

-

МЗК-7АГ-1

0,64

86

Г

8620

86,3

12,7

260

0,6

0,087

0,075

125

0,064

106

-

-

-

-

-

-

Е-1-9

0,64

60

КУ

5700

158,1

10,56

260

0,9

0,195

0,19

210

2,9

3200

0,84

930

2,13-3,5

2360-3856

-

-

Е-1-9М

0,64

82

М

9620

81,1

13,6

260

0,6

0,08

0,07

120

0,09

144

0,8

956

0,01-0,03

19,5-55

0,002-0,007

4-11

Е-1-9Г

0,64

86

г

8620

86,3

12,7

260

0,6

0,08

0,07

115

0,06

106

-

-

-

-

-

-

м

9620

77,4

13,6

260

0,57

0,08

0,07

121

0,08

145

0,76

1331

0,01-0,04

20-55

0,002-0,007

4-11

КВ-100

0,115

80

м

8620

14,94

13,6

260

0,11

0,08

0,013

121

0,016

145

0,15

1332

0,002-0,006

20-55

0,0004-0,001

4-11

0,064

76

КУ

5700

14

10,56

260

0,08

0,15

0,013

162

0,256

3200

0,26

3200

0,19-0,3

2360-3850

-

-

кв-200М

0,2

80

М

9620

26

13,6

260

0,19

0,085

0,023

122

0,028

146

0,03

146

0,003-0,01

20-55

0,0006-0,002

4-11

0,128

76

КУ

5700

28

10,56

260

0,16

0,165

0,03

178

0,51

3200

0,51

3200

0,32-0,62

2360-3850

-

-

кв-300м

0,288

80

М

9620

37,42

13,6

260

0,28

0,08

0,035

126

0,04

143

0,04

143

0,005-0,021

19-55

0,001-0,003

4-11

0,192

76

КУ

5700

42

10,56

260

0,24

0,17

0,044

184

0,71

3200

0,71

3200

0,57-0,92

2360-3850

-

-

0,236

80

М

9620

33,26

13,6

260

0,25

0,08

0,03

118

0,035

142

0,035

142

0,005-0,013

19-55

0,001-0,003

4-11

ДКВР-2/8

1,28

80

г

8620

185,6

12,7

260

1,28

0,09

0,167

130

0,14

107

-

-

-

-

-

-



М

9620

166,3

13,6

260

1,23

0,09

0,167

136

0,18

144

1,63

1327

0,024-0,06

19-55

0,005-0,012

4-11

ДКВР-2,5/13

1,6

90

г

8620

204,4

12,7

260

1,41

0,09

0,185

131

0,15

108

-

-

-

-

-

-

89,6

М

9620

185,6

13,6

260

1,37

0,09

0,186

136

0,2

145

1,82

1329

0,027-0,075

19-55

0,005-0,016

4-11

ДКВР-4/13

2,56

90,8

г

8620

327

12,7

260

2,55

0,09

0,3

118

0,24

95

-

-

-

-

-

-

89,6

М

9620

297

13,6

260

2,2

0,092

0,3

138

0,32

144

2,91

1325

0,07-0,125

19-55

0,008-0,012

4-11

ДКВР-6,5/13

4,16

91,8

г

8620

525,7

12,7

260

3,62

0,095

0,5

138

0,39

107

-

-

-

-

-

-

89,6

М

9620

483,2

13,6

260

3,57

0,095

0,51

143

0,51

144

4,74

1326

0,07-0,2

19-55

0,0014-0,04

4-11

ДКВР-10/13

6,4

91,8

г

8620

808,8

12,7

260

5,56

0,098

0,79

142

0,6

107

-

-

-

-

-

-

89,5

М

9620

744,1

13,6

260

5,5

0,098

0,81

147

0,79

144

7,29

1326

0,11-0,3

19-55

0,02-0,03

4-11

ДКВР-20/13

12,8

90,6

г

8620

1639

12,7

260

11,3

0,1

1,635

145

1,21

107

-

-

-

-

-

-

90

М

9620

1478,4

13,6

260

10,93

0,1

1,645

150

1,22

111

14,5

1327

0,21-0,6

19-55

0,01-0,03

4-11

ДЕ-6,5-14ГМ (Е-6; 5-14ГМ)

5,24

91,15

г

8620

667

12,7

162

3,75

0,097

0,8

180

0,604

136

-

-

-

-

-

-

4,5

89,84

М

9620

443

13,6

195

3,8

0,097

0,562

148

0,55

146

5,1

1344

0,075-0,2

20-55

0,015-0,04

4-11

ДЕ-10-14ГМ (Е-10-24ГМ)

8,15

92,1

г

8620

751

12,7

146

3,89

0,098

1

257

0,758

195

-

-

-

-

-

-

7

90,49

м

9620

673

13,6

174

4,17

0,098

0,873

209

0,854

205

7,85

1882

0,11-0,32

21-77

0,02-0,06

4-11

ДЕ-16-14ГМ (Е-16-14ГМ)

11,63

91,92

г

8620

1167,8

12,7

147

8

0,1

1,46

183

1,08

135

-

-

-

-

-

-

10

90,89

М

9620

1087

13,6

173

6,73

0,1

1,27

189

1,22

181

11,2

1667

0,165-0,46

30-70

0,03-0,09

4-11

КВГ-6,5

6,5

92,2

г

8620

822,6

12,7

146

4,45

0,098

0,8

180

0,6

136

-

-

-

-

-

-

КВГ-14

14

89

Г

8620

1445,5

12,7

150

7,9

0,098

1,78

226

1,35

126,5

-

-

-

-

-

-

КВГМ-10

10

92

Г

8620

1260

12,7

145

6,8

0,1

1,26

185

0,93

137

-

-

-

-

-

-





88

М

9620

1220

13,6

230

12,7

0,1

1,31

104

1,26

99,3

11,6

923

0,17-0,48

13-38

0,03-0,1

4-11

КВГМ-20

20

89

Г

8620

2520

12,7

155

13,9

0,103

2,7

193

1,92

138

















87

М

9620

2450

13,6

242

27,4

0,103

2,74

100

2,55

93

23,45

856

0,35-0,96

13-35

0,07-0,2

4-11

КВГМ-30

30

89

Г

8620

3860

12,7

160

21,6

0,105

4,1

190

2,9

134

-

-

-

-

-

-





87

М

9620

3680

13,6

250

24,4

0,105

4,2

100

3,83

90

35,17

830

0,52-1,45

21-60

0,1-3,3

4-11

КВГМ-50

50

92,5

Г

8620

6260

12,7

180

22,1

0,11

6,7

311

4,63

210

-

-

-

-

-

-





91,1

М

9620

5750

13,6

190

38,65

0,11

7

181

6,09

158

56

1448

0,82-2,3

21-60

0,16-0,46

4-11

ТГВМ-30

30

89,9

Г

8620

1170

12,7

190

25

0,105

4,05

162

2,86

114

-

-

-

-

-

-





88,1

М

9620

3700

13,6

237

26,2

0,105

4,14

158

3,78

144

34,7

1326

0,5-1,43

20-57

0,1-0,28

4-11

ПТВМ-30

40

90,1

Г

8620

5200

12,7

162

29,2

0,107

4,81

165

3,33

114

-

-

-

-

-

-



35

87,9

М

9620

4355

13,6

250

31,6

0,107

4,93

156

4,12

140

40,6

1285

0,6-1,67

19-53

0,12-0,34

4-11

ПТВМ-50

80

89,6

Г

8620

6720

12,7

180

39,3

0,11

7,1

181

4,18

122

-

-

-

-

-

-





87,8

М

9620

6340

13,6

190

40,7

0,11

7,25

178

6,32

155

58,1

1426

0,85-9,4

21-60

0,17-0,47

4-11

ТГВ-4р

4,3

90,5

Г

8620

551,2

12,7

220

3,22

0,095

0,52

132

0,41

126

-

-

-

-

-

-





92,5

М

9620

483,2

13,6

220

3,02

0,095

0,51

169

0,32

171

4,74

1570

0,07-0,2

23-65

0,014-0,04

4-11

ТГВ-8

8,3

91,5

Г

8620

1052,3

12,7

225

6,16

0,092

0,97

157

0,78

126

-

-

-

-

-

-



10

93,5

М

9620

1111,3

13,6

225

7,16

0,092

1,1

100

1,1

170

10,9

1565

0,16-0,45

23-65

0,032-0,09

4-11

НР-18

0,32-0,64

60

А

6030

58,3-114,4

10,34

170

0,11-0,23

0,11

0,05

436

1,46-2,92

124,5

0,41-0,82

5125

0,25-0,51

2122-4270

0,5-1

4240-8260



0,3-0,58

55

БУ

2940

68,4-134,3

5,7

170

0,18-0,34

0,17

0,07-0,15

430

1,34-2,6

7550

0,8-1,6

6560

2,01-3,26

11200-118

0,04-6,52

22400-23600

Б-1,2

0,2-0,46

70

А

6030

47,3-97,2

10,34

170

0,2-0,25

0,1

0,03-0,08

222

0,91-2,1

6480

0,26-0,52

1925

0,16-0,32

800-1590

0,3-0,64

1600-3180



0,2-0,46

65

БУ

2940

109

5,7

170

0,5-0,6

0,16

0,05-0,12

95

0,9-2,1

2600

0,52-1,04

1575

1,94-2,17

2690-4310

0,68-1,3

5400-8620

«Универсал»

0,09-0,25

60

А

6030

25-69

10,34

200

0,12-0,32

0,09

0,01-0,05

130

0,48-1,33

4100

0,135-0,27

1687

0,08-0,17

700-1387

0,27-0,54

1960-3880

«Универсал-3»

0,16-0,42

65

А

6030

45,3-116

10,34

200

0,21-0,34

0,09-0,095

0,03-0,07

128

0,85-2,24

4100

0,24-0,48

1113-2286

0,15-0,3

707-1409

0,39-0,79

-



0,13-0,32

60

БУ

2940

73,7-181,4

5,7

200

0,19-0,47

0,145-0,165

0,03-0,09

186

0,68-1,6

3560

0,4-0,8

2100-4200

1-1,63

5314-8600

2,5-4

13100-21160

«Универсал-4»

0,19-0,5

68,2

А

6030

52,5-138,2

10,34

200

0,25-0,65

0,09-0,105

0,03-0,09

144

1,07-2,67

4070

0,28-0,56

1140-2280

0,18-0,35

706-1000

0,47-0,52

1856-3100



0,17-0,41

60

БУ

2940

96,4-849,4

5,7

200

0,24-0,67

0,15-0,17

0,04-0,13

191

0,88-2,3

3544

0,52-1,04

2085-4170

0,33-2,15

5326-8613

3,56-5,6

3900-22650

«Универсал-5»

0,18-0,51

75

А

6030

50-141

10,34

200

0,2-0,6

0,09-0,108

0,03-0,1

135

0,96-2,76

4030

0,27-0,54

1125-2250

0,17-0,33

696-1387

0,48-0,93

1856-3900





85

Г

8620

35-98,6

12,7

200

0,2-0,6

0,08-0,085

0,02-0,07

117

0,03-0,07

125

-

-

-

-

-

-



0,15-0,43

70

КУ

5700

43-127

10,56

200

0,2-0,6

0,168-0,188

0,04-0,15

235

0,8-2,27

3900

0,23-0,46

1162-2324

0,59-0,96

2950-4812

1,7-2,8

8500-14000



0,1-0,3

60

БУ

2940

56,7-170

5,7

200

0,15-0,45

0,15-0,17

0,026-0,09

189

0,52-1,6

3475

0,31-0,62

2044-4088

0,78-1,27

5230-8440

2,3-3,8

5700-25304



0,17-0,47

90

М

9620

28,6-81,5

13,7

200

0,18-0,5

0,08

0,03-0,07

145

0,031-0,08

175

0,29

1605

0,16-0,31

877-1747

0,44-0,86

2400-4800

«Универсал-5М»

0,22-0,62

70

Агр

6030

54,5-153,2

10,34

200

0,24-0,66

0,095

0,03-0,09

142

1,05-2,96

4480

0,3-0,6

1230-2460

0,18-0,36

762-1519

0,5-1

2147-3010



0,17-0,5

60

Аряд

5800

43,7-127,6

9,39

200

0,21-0,61

0,095

0,03-0,08

125

0,81-2,4

3900

0,23-0,46

1087-2175

0,14-0,28

673-1341

0,4-0,56

2000-3950



0,1-0,28

65

КУгр

5700

28,2-78,9

10,56

200

0,14-0,38

0,155

0,02

177

0,47-1,3

3400

0,14-0,28

990-1980

0,35-0,57

2520-4100

0,6-1,6

7000-11400

«Универсал-6»

0,28-0,65

70

Агр

6030

69,8-161

10,34

200

0,34-0,8

0,1-0,11

0,04-0,11

140

1,34-3,1

3900

0,38-0,75

1106-2212

0,23-0,46

685-1365

-

-

































0,53-1,1

1590-3200







0,22-0,51

60

Аряд

5800

36-88

9,39

200

0,18-0,41

0,095

0,03-0,08

190

1,05-2,43

5900

0,3-0,6

1642-3284

0,18-0,36

1012-2025

-

-

































0,42-0,54

3350-7700







0,14-0,33

60

КУряд

5700

39-89

10,56

200

0,2-0,46

0,165

0,04-0,09

190

0,67-1,58

3350

0,19-0,38

972-1844

0,5-0,8

2466-4022

-

-

































1,2-1,9

5800-9250





«Универсал-6» с механической топкой

0,69

77

КУгр

5700

169,1

10,56

150

0,7

0,195

0,19

295

2,87

3700

0,83-1,66

1082-2164

2,11-5,82

2746-4480

-

-































2,11-5,82

2746-4480





«Универсал-6М»

0,34-0,59

70

Агр

6030

165,8-286

10,34

170

0,77-1,33

0,1

0,05-0,1

71

1,62-2,82

2110

0,48-0,80

593-1186

0,28-0,56

362-732

-

-

































0,49-0,98

637-1274







0,27-0,46

60

Аряд

5800

134-331

9,39

170

0,57-0,98

0,1

0,04-0,16

120

1,29-2,2

2250

0,36-0,72

636-1277

0,22-0,44

3900-7900

-

-

































0,38-0,76

6640-12300





«Универсал-6М»

0,19-0,23

60

КУряд

5700

79-149,4

10,56

170

0,38-0,71

0,17

0,05-0,06

113

0,89-1,1

2330

0,26-0,59

694-1388

0,67-1,09

1700-2870

-

-

































0,8-1,23

2040-3400







0,17-0,29

65

КУгр

5700

44,5-75,9

10,56

170

0,21-0,35

0,17

0,06-0,08

230

0,79-1,35

3780

0,24-0,48

1124-2248

0,6-0,97

2850-4650

-

-

































1-1,7

4860-8000







0,34-0,59

85

Г

8620

50,3-81,3

12,7

170

0,24-0,66

0,08

0,03-0,09

142

0,03-0,082

125

-

-

-

-

-

-

«Энергия-3»

0,37-0,74

70

А

6030

102

10,3

190

0,5-0,96

0,1-0,11

0,07

133

1,97-3,95

4000

-

-

0,34-0,88

687-1369

-

-

































0,68-1,36

1380-2740









85

Г

8620

71,6-143

12,7

190

0,43-0,86

0,082

0,06

117

0,05-0,11

108

-

-

-

-

-

-





82

М

9620

38,46-77

13,6

190

0,25-0,5

0,086

0,06

140

0,07

140

0,63-1,26

2500-5000

-

-

-

-



0,26-0,52

65

КУ

5700

70-152

10,56

190

0,4-0,83

0,18-0,19

0,084

215

1,35

3384

0,4-0,8

1000-2000

1,02-1,67

2560-4170

-

-

































2-3,34

5120-8340







0,3-0,59

60

БУ

2940

170-340

5,7

190

0,39-0,8

0,15-0,18

0,09-0,18

225

1,6

4017

0,5-1

1100-2200

2,35-3,8

6025-9740

-

-

































4,7-7,6

12050-19480





«Энергия-3М»

0,3-0,6

65

КУгр

5800

70,9-111,7

10,56

190

0,35-0,7

0,18-0,19

0,09-0,11

235

1,29

3680

0,38-0,76

1092-2184

0,97-1,58

2770-4520

-

-

































1,94-3,2

5540-9040







0,25-0,51

60

КУряд

5700

62,7-125,5

10,34

190

0,31-0,61

0,18-0,19

0,07

220

1,12

3610

0,38-0,56

1070-21400

0,84-1,37

2780-4435

-

-

































1,68-2,74

5840-8870





«Энергия-5»

0,6-0,105

70

А

6030

162-283,4

10,34

190

0,79-1,38

0,09-0,12

0,09-0,21

130

2,95

3740

0,83-1,66

1050-2100

0,5-1

650-1297

-

-

































1-2

1300-2590







0,72-1,26

85

Г

8620

128,5-224

12,7

190

0,77-1,35

0,088

0,11-0,2

117

0,095

123

-

-

-

-

-

-



0,54-0,94

60

БУ

2940

282,5-492

5,7

190

0,76-1,32

0,17-0,19

0,15

200

2,6

3426

1,53-3,06

2011-4026

3,9-6,31

5140-8310

-

-

































5,86-10

10300-15000







0,73-1,26

82

М

9620

115

13,6

190

0,76-1,32

0,088

0,11-0,2

146

0,02

100

-

-

0,017-0,05

21,6-57,5

0,003-0,01

3,5-7,6

































0,03-0,9

100





«Энергия-6»

0,33-0,63

70

А

6030

91-179

10,56

190

0,45-0,85

0,1-0,11

0,06

132

1,16

3911

0,5-1

1100-2200

0,3-0,6

681-1357

-

-































0,57-1,14

1300-2600









85

Г

8620

142-267

12,7

190

0,38-0,71

0,08-0,09

0,05

116

0,047

105

-

-

-

-

-

-





65

КУ

5700



10,56

190

0,35-0,65

0,18-0,19

0,06

132

1,79

3920

0,5-1

1100-3200

0,3-0,6

680-1350

-

-

































0,57-1,14

1300-2600







0,25-0,44

60

БУ

2940

142-267

5,7

190

0,38-0,71

0,14-0,165

0,07

186

1,305

3436

0,77-1,54

2020-1040

1,3-2,12

2884-4705





































2,3-3,7

5100-8280







0,31-0,58

82

М

9620

53,7-100

13,6

190

0,35-0,65

0,08-0,09

0,05

140

0,057

164

0,53

1500

1,96-3,17

5133-8300

0,002-0,004

3,71-3

































3,67-5,94

9600-15500





КЧ-1

0,14-0,23

70

А

6030

35,7

10,34

190

0,17-0,28

0,09

0,02-0,03

123

0,7

4000

0,19-0,38

1140-2280

0,12-0,23

706-1412

-

-

































0,02-0,04

704-1408









65

КУ

5700

37,8

10,56

190

0,19-0,31

0,165

0,06-0,1

304

0,69

3600

0,2-0,4

1052-2100

0,51-0,8

2680-4210

-

-

































0,84-1,37

2700-4400









82

М

9620

22,4

13,6

190

0,14-0,23

0,05

0,02-0,035

154

0,024

171

0,22-0,44

1564-3540

0,007-0,009

23-50

0,0006-0,093

5-20

































0,05-0,015

35-10







0,11-0,29

60

БУ

2940

57,6-151,7

5,7

190

0,15-0,41

0,142-0,165

0,025-0,078

190

0,53-1,1

3535

0,31-0,62

2076-4150

0,75-1,28

5260-8560





































2-3,2

4880-7890





КЧМ-2

0,012-0,045

76

Г

8620

1,83-6,9

12,7

200

0,01-0,04

0,05

0,001-0,003

85

0,001

100

-

-

-

-

-

-





72

М

9620

1,84-6,15

13,6

200

0,071

0,05

0,001-0,003

51

0,0017

159

0,016-0,03

1464-2920

0,0002-0,0006

21

0,00005

4-30

































0,0006-0,0008

54-60









70

А

6030

2,6-9,8

10,34

200

0,015-0,41

0,05

0,081-0,003

40

0,05-0,17

3370

0,014-0,02

947-1900

0,009-0,018

586-1130

-

-

































0,027-0,036

656-1900









70

КУ

5700

2,02-9,82

10,56

200

0,011-0,04

0,115

0,0018

163

0,05-0,17

4543

0,015-0,03

1330-2660

0,037-0,06

3380-5450

-

-

































0,4-0,23

3500





КЧМ-2М

0,14-0,05

76

Г

8620

2,14-7,63

12,7

200

0,013-0,04

0,05

0,001-0,003

82

0,0016-0,005

121

-

-

-

-

-

-





72

М

9620

1,91-6,85

13,6

200

0,012-0,04

0,05

0,001-0,003

83

0,002-0,006

170

0,019-0,03

1565-3130

0,0003-0,0009

20

0,0006

4-13

































0,001-0,003

25-75





КЧМ-2У

0,02-0,06

70

КУ

5700

4,5-13,5

10,56

200

0,022-0,07

0,115

0,003-0,01

145

0,08-0,24

3730

0,024-0,04

1083-2170

0,06-0,1

2700-4480

-

-

































0,2-0,32

4570





КЧМ-3

0,014-0,05

70

КУ

5700

3,2

10,56

200

0,016-0,05

0,115

0,002-0,006

125

0,06-0,2

3636

0,016-0,03

1023-2046

0,04-0,07

2680-4375

-

-

































1,45-2,33

2860-4660





КЧМ-3М

0,014-0,06

76

Г

8620

2,1

12,7

200

0,012-0,02

0,05

0,001-0,003

83

0,0016-0,006

133

-

-

-

-

-

-







М

9620

1,89

13,6

200

0,012-0,05

0,05

0,001-0,003

83

0,002-0,008

168

0,018-0,03

1545-3090

0,0003-0,0009

20

0,0006

4-12

































0,001-0,003

20-60





«Факел»

0,86

85

Г

8620

109,6

12,7

200

0,67

0,088

0,1

144

0,08

92

-

-

-

-

-

-

ГОСТ 7252-54

0,1-0,42

70

А

6030

23,69

10,34

250

0,13-0,55

0,09

0,013-0,06

107

0,46-1,9

3490

0,13-0,26

989-2000

0,08-0,16

612-1224

-

-

































0,34-0,68

610-1220





НРЧ

0,3-0,52

65

А

6030

71-124,4

10,34

250

0,39-0,68

0,1

0,04-0,07

115

1,37-2,38

3495

0,39-0,78

1000-2000

0,24-0,48

612-1224

-

-

































0,42-0,87

612-1224









60

КУ

5700

62,35

10,56

250

0,35-0,61

0,18-0,19

0,07-0,08

124

1,37-2,38

3915

0,4-0,8

1140-2280

1-1,65

2800-1710

-

-

































1,73-2,86

2800-4670







0,11-0,17

55

КУ

2940

53,4-82,6

5,7

250

0,16-0,25

0,15-0,18

0,025-0,05

156

0,49-0,84

3350

0,3-0,6

1600-3600

0,75-1,2

4580-7450

-

-

































1,13-1,85

4000-7480





«Стрела»

0,11-0,17

65

А

6030

26,1-40,3

10,34

250

0,14-0,22

0,09

0,015

107

0,59-1

4530

0,16-0,32

1180-2360

1-2

729-1960

-

-

































1,7-3,4

770-1540





«Стребела»

0,08-0,13

65

А

6030

20,4-33

10,34

250

0,11-0,16

0,09

0,01-0,016

100

0,39-0,42

3580

0,11-0,22

1000-2000

0,07-0,14

623-1246

-

-

































0,11-0,22

1000-2000





«Минск-1»

0,46-0,69

70

Агр

6030

122,2-216,4

10,3

250

0,62-1,19

0,095

0,07-0,13

113

2,16-9,2

3520

0,01-1,22

980-1960

0,38-0,76

607-1214

-

-

































0,73-1,46

613-1226





«Минск-1»

0,23-0,44

65

Аряд

5800

38,3

9,39

250

0,29-0,56

0,1

0,04-0,08

126

1,08-2,1

3720

0,3-0,6

1030-2060

0,19-0,38

607-1214

-

-

































0,37-0,73

613-1214







0,19-0,37

60

КУряд

5700

48,2-93,7

10,56

250

0,27-0,5

0,17-0,18

0,05-0,1

190

0,89-1,74

3470

0,26-0,52

962-1920

0,66-1,1

2800-5150

-

-

































1,28-2,2

2570-5140





ЭК-100

0,086

60

Г

8620

10,63

12,7

250

0,11

0,08

0,013

121

0,012

112

-

-

-

-

-

-

«Тула - 3»

0,47-0,82

70

Агр

6030

115,5-201,5

10,34

250

0,03-1,15

0,1

0,075-0,14

119

0,7-1,4

1110

0,63-1,26

1000-2000

0,39-0,78

315-1230

-

-

































0,73-1,48

646-1290







0,28-0,53

65

КУгр

5700

72,8-137,8

10,56

250

0,41-0,77

0,085

0,038-0,07

93

1,33-2,5

3237

0,76-1,52

1860-3720

0,93-1,624

7700

-

-

































2,12-3,96

2400-3900







0,27-0,514

60

КУряд

5700

70,2-135

10,56

250

0,39-0,75

0,085

0,035-0,06

93

1,32-2,4

3250

0,37-0,79

953-1906

0,93-1,6

2400-3700

-

-

































2,12-3,8







«Кировец»

0,22-0,525

69

КУ

5700

58,5-133,5

10,56

250

0,33-0,75

0,083

0,03-0,06

93

1,1-2,7

3230

0,3-0,6

940-1980

0,8-1,28

2400-3900

-

-

































1,53-2,9







ВНИИСТО

0,005-0,01

69

Агр

6030

1,2-2,4

10,34

270

0,007-0,014

0,05

0,0004

56

0,023-0,05

3310

0,007-0,01

932-1864

0,04-0,008

576-1150

-

-

































0,008-0,016

576-1150







0,01-0,042

77

Г

8620

1,5-6,3

12,6

270

0,1-0,04

0,05

0,008-0,03

93

0,01-0,04

111

-

-

-

-

-

-

НИИСТУ У

0,39-0,56

85

Г

8620

69,6-100

12,6

250

0,55

-

0,063

116

0,06

105

-

-

-

-

-

-

АГВ-80

0,006

50

Г

8620

1,39

12,6

150

0,008

0,05

0,0004

50

0,001

128,6

-

-

-

-

-

-

АГВ-120

0,012

50

Г

8620

2,78

12,6

150

0,016

0,05

0,0008

50

0,002

128,6

-

-

-

-

-

-

СКЕ-1

0,01

70

Г

8620

1,66

12,6

200

0,01

0,05

0,005

100

0,0065

130

-

-

-

-

-

-

АРЭ-1,2



























-

-

-

-

-

-

КС-2



























-

-

-

-

-

-

КС-3



























-

-

-

-

-

-

ЗИО

1,26

80

Г

8620

243,6

12,6

220

1,5

0,09

0,22

146

0,18

120

-

-

-

-

-

-

Шухова-Берлина

4,3

80

Г

8620

623,5

12,6

220

3,94

0,1

0,62

158

0,46

117

-

-

-

-

-

-

КЕ-35-40

35

67-91

Г

8620

4667

12,6

190

21,7

0,105

4,89

225

3,45

1,59

-

-

-

-

-

-

КЕ-35-40

35

87-91

М

9620

4182

13,7

250

60,48

0,105

4,89

160

4,46

146

41,03

1346

0,6-1,87

20-55

0,12-0,33

4-11

ВВД-1,3 (140-13)

2,56

85

Г

8620

349,4

12,6

250

2,34

0,095

0,33

142

0,258

110

-

-

-

-

-

-

Примечания: 1. Представленное в таблице количество выбросов пироксида серы и его концентрация в уходящих газах - при использовании малосернистого мазута (Sp = 0,5 %); для сернистого мазута -  (Sp = 1,4 %); для высокосернистого мазута  (Sp = 2,8 %). При использовании КУ, А, БУ - по нижнему пределу серосодержания Sp = 3 %.

2. Количество выбросов пятиокиси ванадия и его концентрация в уходящих газах даны при условии сжигания сернистого мазута - (Sp = 1,4 %), сернистого мазута (Sp = 0,5), высокосернистого мазута Sp = 3 %.

3. Количество выбросов пыли в уходящих газах и ее концентрация при зольности топлива и максимальной поверхности нагрева котла (например, для КЧ-1 при Qном = 0,14 Гкал/ч, Мп = 0,007 при Ар = 7,3 % (гр. 18), Мп = 0,014 при Ар = 14,1 % (гр. 18); при Qном = 0,23 Гкал/ч, Мп = 0,009 при Ар = 7,3 % (гр. 20), Мп = 0,018 при Ар = 14,1 % (гр. 20)).

4. Таблица может быть использована для других марок топлив с введением коэффициентов на изменение соответствующими коррективами количества выбросов и концентраций вредных веществ в уходящих газах.


ЛИТЕРАТУРА

1. Борщов Д.Я. Устройство и эксплуатация отопительных котельных малой мощности. - М.: Стройиздат, 1982.

2. Волков Э.П., Сапаров М.И., Фетисов Е.И. Источники, состав и контроль выбросов промышленных предприятий. - М.: МЗИ, 1988.

3. Кровоногов Б.М. Повышение эффективности сжигания газа и охрана окружающей среды. - Л.: Недра, 1986.-192 с.

4. Методические указания по расчету выбросов загрязняющих веществ в атмосферу с дымовыми газами отопительных и отопительно-производственных котельных МЖКХ РСФСР. - М.: ОНТИ АКХ им. К.Д. Памфилова, 1986.

5. Методические указания по расчету выбросов загрязняющих веществ при сжигании топлива в котлах производительностью до 30 т/ч. - М.: Гидрометеоиздат, 1985. - 24 с.

6. Методика определения валовых выбросов вредных веществ в атмосферу от котлов тепловых электростанций. - М.: СПО «Союзтехэнерго», 1984. - 19 с.

7. Роддатис К.Ф., Полторецкий А.Н.: Справочник по котельным установкам малой производительности. - М.: Энергоатомиздат, 1989.

8. Сигал И.Я. Защита воздушного бассейна при сжигании топлива. - М.: Недра, 1977. - 294 с.

9. Справочные материалы по защите атмосферы. - М.: Гипромез, 1988.

10. Тепловой расчет котельных агрегатов. Нормативный метод. - М.: Энергия, 1973. - 296 с.

11. Угли СССР: Справочник. - М.: Недра, 1975. - 308 с.

12. Чмовж В.Е., Аничков С.Н., Бабий В.Ф. и др. Энергетика и окружающая среда: Тезисы докладов БО ВНИПИэнергопром. ч. I, 1980.

13. Шаприцкий В.Н. Защита атмосферы в металлургии. - М.: Металлургия, 1984.

14. Энергетическое топливо СССР: Справочник. - М.: Энергия, 1979. - 128 с.

СОДЕРЖАНИЕ

Общие положения. 1

Расчет расхода топлива. 2

Расчет выбросов в атмосферу загрязняющих веществ. 3

Расчет концентраций и валовых выбросов вредных веществ в дымовых газах. 11

Пример расчета. 12

Практические рекомендации. 14

Приложения. 14

Приложение 1 Паропроизводительность, эквивалентная 1 мвт тепловой мощности. 14

Приложение 2 Некоторые показатели топок и применяемых топлив. 14

Приложение 3 Расчетные характеристики твердых, жидких и газообразных топлив. 16

Приложение 4 Характеристика применяемых топок для различных котлов и видов топлива. 22

Приложение 5 Пересчет объемных концентраций газов и паров в весовые и наоборот (при 25 °С и 160 мм рт. ст.) 23

Приложение 6 Характеристика физико-технических показателей котлов различных типов и производительностей, а также выбросов в атмосферу загрязняющих веществ от них при сжигании различного вида топлива, используемого в Московской области. 29

Литература. 42




Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
