ОСТ 24.125.151-01

СТАНДАРТ ОТРАСЛИ

ОПОРЫ НЕПОДВИЖНЫЕ
ТРУБОПРОВОДОВ ТЭС И АЭС

КОНСТРУКЦИЯ И РАЗМЕРЫ

Предисловие

1 РАЗРАБОТАН открытым акционерным обществом «Научно-производственное объединение по исследованию и проектированию энергетического оборудования им. И. И. Ползунова» (ОАО «НПО ЦКТИ») и открытым акционерным обществом «Белгородский завод энергетического машиностроения» (ОАО «Белэнергомаш»)

ИСПОЛНИТЕЛИ: от ОАО «Белэнергомаш» ЗАВГОРОДНИЙ Ю.В., СЕРГЕЕВ О.А., РОГОВ В.А.; от ОАО «НПО ЦКТИ» ПЕТРЕНЯ Ю.К., д-р физ.-мат. наук; СУДАКОВ А.В., д-р техн. наук; ДАНЮШЕВСКИЙ И.А., канд. техн. наук; ИВАНОВ Б.Н., канд. техн. наук; ТАБАКМАН М.Л.; ГЕОРГИЕВСКИЙ Н.В.

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Департаментом промышленной и инновационной политики в машиностроении Министерства промышленности, науки и технологий Российской Федерации письмом № 10-1984 от 31.10.2001 г.

3 ВЗАМЕН ОСТ 108.275.25-80, ОСТ 108.275.26-80, ОСТ 108.275.27-80, ОСТ 108.275.28-80, ОСТ 108.275.37-80, ОСТ 108.275.38-80

СТАНДАРТ ОТРАСЛИ

ОПОРЫ НЕПОДВИЖНЫЕ ТРУБОПРОВОДОВ ТЭС И АЭС

Конструкция и размеры

Дата введения 2002-01-01

1 Область применения

Настоящий стандарт распространяется на опоры неподвижные трубопроводов ТЭС и АЭС:

- из хромомолибденованадиевых сталей наружным диаметром от 57 до 920 мм с температурой среды t ≤ 560 °С;

- из углеродистых и кремнемарганцовистых сталей наружным диаметром от 57 до 820 мм с температурой среды t ≤ 440 °С;

- из сталей аустенитного класса наружным диаметром от 57 до 325 мм с температурой среды t ≤ 440 °С.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты и правила:

ГОСТ 1050-88 Прокат сортовой калиброванный со специальной отделкой поверхности из углеродистой качественной конструкционной стали. Общие технические условия

ГОСТ 5264-80 Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры

ГОСТ 5520-79 Сталь листовая углеродистая низколегированная и легированная для котлов и сосудов, работающих под давлением. Технические условия

ГОСТ 5915-70 Гайки шестигранные класса точности В. Конструкция и размеры

ГОСТ 5916-70 Гайки шестигранные низкие класса точности В. Конструкция и размеры

ГОСТ 9066-75 Шпильки для фланцевых соединений с температурой среды от 0 до 650 °С. Типы и основные размеры

ГОСТ 11371-78 Шайбы. Технические условия

ГОСТ 16523-97 Прокат тонколистовой из углеродистой стали качественной и обыкновенного качества общего назначения. Технические условия

ГОСТ 20072-74 Сталь теплоустойчивая. Технические условия

ОСТ 24.125.115-01 Подвески трубопроводов ТЭС и АЭС. Прокладки. Конструкция и размеры

ОСТ 24.125.120-01 Подвески трубопроводов ТЭС и АЭС. Полухомуты для хомутовых опор. Конструкция и размеры

ОСТ 24.125.152-01 Корпуса неподвижных опор трубопроводов ТЭС и АЭС. Конструкция и размеры

ОСТ 24.125.170-01 Детали и сборочные единицы опор, подвесок, стяжек для линзовых компенсаторов и приводов дистанционного управления арматурой трубопроводов ТЭС и АЭС. Общие технические условия

РД 153-34.1-003-01 Сварка, термообработка и контроль трубных систем котлов и трубопроводов при монтаже и ремонте энергетического оборудования (РТМ-1с)

ПНАЭ Г-7-008-89 Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок

ПНАЭ Г-7-009-89 Оборудование и трубопроводы атомных энергетических установок. Сварка и наплавка. Основные положения

ПНАЭ Г-7-010-89 Оборудование и трубопроводы атомных энергетических установок. Сварные соединения и наплавки. Правила контроля

3 Конструкция и размеры

3.1 Конструкция и основные размеры опор должны соответствовать указанным на рисунках 1 - 7 и в таблицах 1 - 6. Допускаемые усилия на опоры приведены в таблицах 7 - 9.

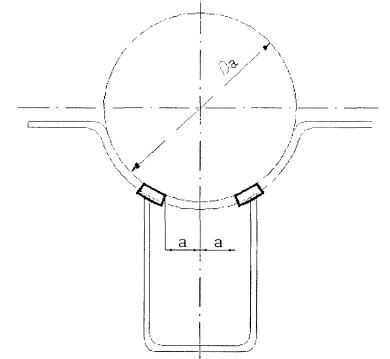

3.2 Расположение упоров на трубе дано на рисунке 8 и в таблице 10. Приварку упоров к трубе производить сплошным швом. Незаваренным остается торец, примыкающий к хомуту. Размеры швов даны на рисунке 1 и в таблицах 1 - 3. Вид сварки, сварочные материалы и методы контроля сварных швов по РД 153-34.1-003-01; для упоров, привариваемых к трубопроводам, на которые распространяются «Правила устройства и безопасной эксплуатации оборудования и трубопроводов атомных энергетических установок», следует руководствоваться ПНАЭ Г-7-008, ПНАЭ Г-7-009, ПНАЭ Г-7-010.

3.3 Приварку основания опоры к строительным конструкциям производить непрерывным швом согласно рисунку 1. Сварочные материалы по ОСТ 24.125.170.

3.4 Маркировка и остальные технические требования по ОСТ 24.125.170.

3.5 Пример условного обозначения неподвижной хомутовой опоры исполнения 05:

ОПОРА 05 ОСТ 24.125.151

3.6 Пример маркировки: 05 ОСТ 24.125.151

^* Размеры для справок.

1 - корпус; 2 - полухомут; 3 - упор; 4 - шпилька; 5 - гайка; 6 - гайка; 7 - шайба

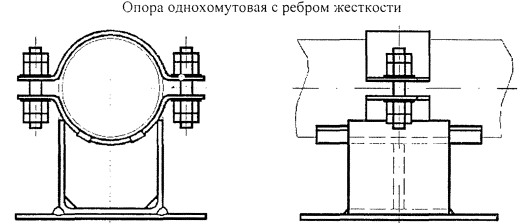

Рисунок 1.

Рисунок 2.

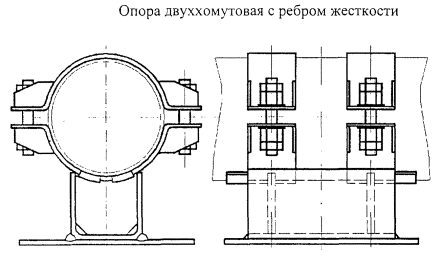

Рисунок 3.

Рисунок 4.

8, 9 - прокладки

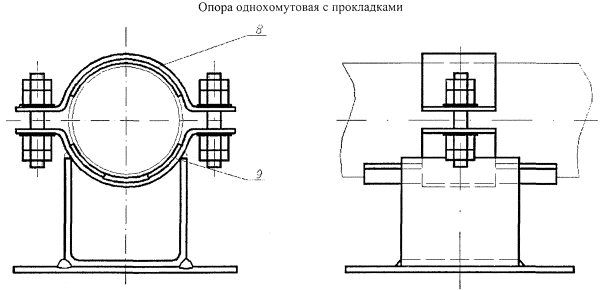

Рисунок 5.

Условные обозначения - см. рисунки 1 и 5

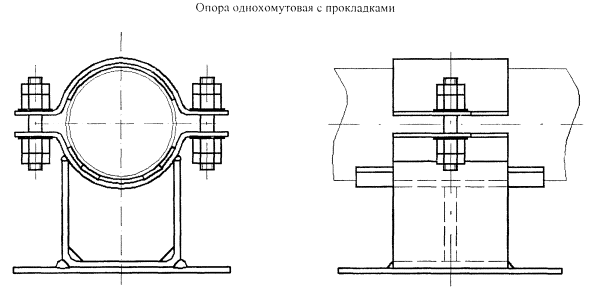

Рисунок 6.

Условные обозначения - см. рисунки 1 и 5

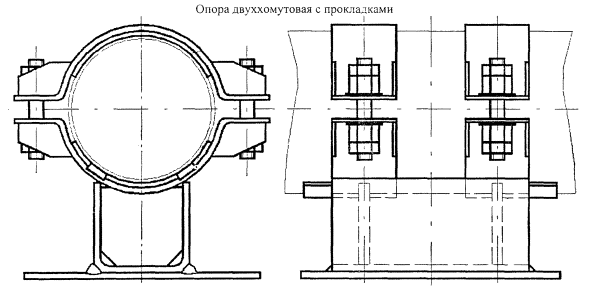

Рисунок 7.

Таблица 1

Основные размеры неподвижных опор трубопроводов из хромомолибденованадиевых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Рисунок	В^*	b^*	L^*	L₁^*	l^*	Н^*	K	K₁	K₂	Масса, кг
Исполнение	Наружный диаметр трубопровода D_a	Рисунок	В^*	b^*	L^*	L₁^*	l^*	Н^*	не менее			Масса, кг
01	57	1	140	60	80	120	60	135	3	5	1	2,04
02	76	1	160	60	80	120	60	146	4			2,22
03	108	2	200	100	90	210	90	180	4			4,56
04	133		240			250		198	6			6,12
05	159		270			250		213	6			6,52
06	194	3	330	150	300	500	60	261	8	6	8	22,60
07	219		355	150	300	500	60	277				24,30
08	245		390	200	350	550	80	290				33,70
09	273		430	200	400	600	80	310				33,00
10	325		490	280	500	700	100	346	10			51,10
11	377		560	360	550	750	100	360		8	10	75,54
12	426		610		600	800	120	404				88,90
13	465	4	660		600		160	433				101,10
14	530		740	480	500		160	430	12			126,30
15	630		850	540	600	960	180	500		10	12	193,50
16	720		950	620	700	1060		542				225,20
17	920		1150	620	800	1240		686				270,30
^* Размеры для справок.

Таблица 2

Основные размеры неподвижных опор трубопроводов из углеродистой и кремнемарганцовистых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Рисунок	В^*	b^*	L^*	L₁^*	l^*	Н^*	K	K₁	K₂	Масса, кг
Исполнение	Наружный диаметр трубопровода D_a	Рисунок	В^*	b^*	L^*	L₁^*	l^*	Н^*	не менее			Масса, кг
18	57	1	140	60	80	110	50	112	3	4	6	1,45
19	76		160	60	80			124	4			1,63
20	89		185	100	90			137				2,88
21	108	2	200			210	90	157		6	8	5,18
22	133		240			250		175	6			6,92
23	159		270			250		192	6			6,70
24	194	3	330	150	300	500	50	241	8			19,48
25	219		355	150	300	500	50	257				18,88
26	245		390	200	350	550	70	270				29,70
27	273		430	200	400	600	70	290				31,98
28	325		490	280	500	700	90	326	10			43,48
29	377		560	360	550	750	90	340		8	10	69,57
30	426		610		600	800	110	384				80,47
31	465	4	660		600		160	413				94,38
32	530		740	480	500		160	413	12			124,84
33	630		850	540	600	960	170	480		10	12	171,60
34	720		950	620	700	1060		522				206,60
35	820		1110	620	800	1240		598				239,10
^* Размеры для справок.

(Измененная редакция).

Таблица 3

Основные размеры неподвижных опор трубопроводов из аустенитных сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Рисунок	В^*	b^*	L^*	L₁^*	l^*	Н^*	K	K₁	K₂	Масса, кг
Исполнение	Наружный диаметр трубопровода D_a	Рисунок	В^*	b^*	L^*	L₁^*	l^*	Н^*	не менее			Масса, кг
36	57	5	140	60	80	110	50	113	3	4	6	1,45
37	76		160	60	80	110		125	4			1,57
38	89		185	100	90	150		138				2,92
39	108	6	200			210	90	158		6	8	5,22
40	133		240			250		176	6			6,16
41	159		270			250		193	6			6,94
42	219	7	355	150	300	500	50	258	8			19,56
43	245		390	200	350	550	70	271				29,68
44	273		430	200	400	600	70	291				29,98
45	325		490	280	500	700	90	327	10			42,68
^* Размеры для справок.

Таблица 4

Спецификация неподвижных опор трубопроводов из хромомолибденованадиевых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Корпус, поз. 1, 1 шт.	Полухомут, поз. 2		Упор, поз. 3		Шпилька по ГОСТ 9066, поз. 4					Гайка по ГОСТ 5915, поз. 5				Гайка по ГОСТ 5916, поз. 6					Шайба по ГОСТ 11371, поз. 7
							Материал
							Сталь 20Х1М1Ф1ТР ГОСТ 20072													Сталь 12ХМ-3 ГОСТ 5520
		Исполнение по ОСТ 24.125.152	Исполнение по ОСТ 24.125.120	Количество	Исполнение по ОСТ 24.125.130	Количество	Диаметр резьбы	Длина	Количество	Масса, кг		Диаметр резьбы	Количество	Масса, кг		Диаметр резьбы	Количество	Масса, кг		Диаметр		Количество	Масса, кг
		Исполнение по ОСТ 24.125.152	Исполнение по ОСТ 24.125.120	Количество	Исполнение по ОСТ 24.125.130	Количество	Диаметр резьбы	Длина	Количество	1 шт.	Общая	Диаметр резьбы	Количество	1 шт.	Общая	Диаметр резьбы	Количество	1 шт.	Общая	Диаметр		Количество	1 шт.	Общая
01	57	01	01	1	01	2	М12	80	2	0,059	0,118	М12	4	0,015	0,060	М12	4	0,011	0,044	12		4	0,006	0,024
02	76	02	02		02	2	М12	80		0,059	0,118	М12		0,015	0,060	М12		0,011	0,044	12			0,006	0,024
03	108	03	04		03	4	М16	90		0,125	0,25	М16		0,033	0,132	М16		0,020	0,080	16			0,009	0,036
04	133	04	06		04
05	159	05	08		05
06	194	06	09	2	06		М20	110	4	0,22	0,88	М20	8	0,063	0,504	М20	8	0,035	0,280	20		8	0,017	0,136
07	219	07	10		07		М20	110		0,22	0,88	М20		0,063	0,504	М20		0,035	0,280	20			0,017	0,136
08	245	08	22		08		М24	120		0,358	1,432	М24		0,107	0,856	М⁾4		0,055	0,440	24			0,032	0,256
09	273	09	23		09
10	325	10	24		10
11	377	11	25		11		М30	150		0,725	2,9	М30		0,225	1,800	М30		0,110	0,880	30			0,05	0,400
12	426	12	26		12		М30	150		0,725	2,9	М30		0,225	1,800	М30		0,110	0,880	30			0,05	0,400
13	465	13	27		13		М24	130	8	0,388	3,104	М24	16	0,107	1,712	М24	16	0,055	0,880	24		16	0,032	0,512
14	530	14	28		14		М24	130		0,388	3,104	М24		0,107	1,712	М24		0,055	0,880	24			0,032	0,512
15	630	15	29		15		М30	160		0,773	6,184	М30		0,224	3,584	М30		0,110	1,760	30			0,050	0,400
16	720	16	30		16			160		0,773	6,184
17	920	17	31		17			170		0,822	6,576

Таблица 5

Спецификация неподвижных опор трубопроводов из углеродистой и кремнемарганцовистых сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_а	Корпус, поз. 1, 1 шт.	Полухомут, поз. 2		Упор, поз. 3		Шпилька по ГОСТ 9066, поз. 4					Гайка по ГОСТ 5915, поз. 5				Гайка по ГОСТ 5916, поз. 6				Шайба по ГОСТ 11371, поз. 7
							Материал
							Сталь 35 ГОСТ 1050
		Исполнение по ОСТ 24.125.152	Исполнение по ОСТ 24.125.120	Количество	Исполнение по ОСТ 24.125.130	Количество	Диаметр резьбы	Длина	Количество	Масса, кг		Диаметр резьбы	Количество	Масса, кг		Диаметр резьбы	Количество	Масса, кг		Диаметр	Количество	Материал	Масса, кг
		Исполнение по ОСТ 24.125.152	Исполнение по ОСТ 24.125.120	Количество	Исполнение по ОСТ 24.125.130	Количество	Диаметр резьбы	Длина	Количество	1 шт.	Общая	Диаметр резьбы	Количество	1 шт.	Общая	Диаметр резьбы	Количество	1 шт.	Общая	Диаметр	Количество	Материал	1 шт.	Общая
18	57	18	11	1	18	2	М12	80	2	0,063	0,126	М12	4	0,015	0,060	М12	4	0,011	0,044	12	4	4-IV-Ст3сп ГОСТ 16523	0,006	0,024
19	76	19	12		19
20	89	20	13		20
21	108	21	15		21	4	М16	90		0,126	0,252	М16		0,033	0,132	М16		0,020	0,080	16			0,011	0,044
22	133	22	17		22
23	159	23	19		23
24	194	24	20	2	24		М20	110	4	0,241	0,964	М20	8	0,063	0,504	М20	8	0,035	0,280	20	8		0,017	0,136
25	219	25	21		25		М20	110		0,241	0,964	М20		0,063	0,504	М20		0,035	0,280	20			0,017	0,136
26	245	26	32		26		М24	120		0,371	1,484	М24		0,107	0,856	М24		0,055	0,440	24		Сталь 20 ГОСТ 1050	0,032	0,256
27	273	27	33		27
28	325	28	34		28
29	377	29	35		29		М30	150		0,734	2,936	М30		0,225	1,800	М30		0,110	0,880	30			0,054	0,432
30	426	30	36		30		М30	150		0,734	2,936	М30		0,225	1,800	М30		0,110	0,880	30			0,054	0,432
31	465	31	37		31		М24	130	8	0,407	3,256	М24	16	0,107	1,712	М24	16	0,055	0,880	24	16		0,032	0,512
32	530	32	38		32		М24	130		0,407	3,256	М24		0,107	1,712	М24		0,055	0,880	24			0,032	0,512
33	630	33	39		33		М30	160		0,790	6,320	М30		0,225	3,600	М30		0,110	1,760	30			0,054	0,864
34	720	34	40		34			160		0,790	6,320
35	820	35	41		35			170		0,845	6,760

Таблица 6

Спецификация неподвижных опор трубопроводов из аустенитных сталей

Размеры в миллиметрах

Исполнение	Наружный диаметр трубопровода D_a	Корпус, поз. 1, 1 шт.	Полухомут, поз. 2		Упор, поз. 3		Прокладка, поз. 8		Прокладка, поз. 9, 1 шт.	Шпилька по ГОСТ 9066, поз. 4					Гайка по ГОСТ 5915, поз. 5				Гайка по ГОСТ 5916, поз. 6				Шайба по ГОСТ 11371, поз. 7
										Материал
										Сталь 35 ГОСТ 1050
		Исполнение по ОСТ 24.125.152	Исполнение по ОСТ 24.125.120	Количество	Исполнение по ОСТ 24.125.130	Количество	Исполнение по ОСТ 24.125.115	Количество	Исполнение по ОСТ 24.125.115	Диаметр резьбы	Длина	Количество	Масса, кг		Диаметр резьбы	Количество	Масса, кг		Диаметр резьбы	Количество	Масса, кг		Диаметр	Количество	Масса, кг
		Исполнение по ОСТ 24.125.152	Исполнение по ОСТ 24.125.120	Количество	Исполнение по ОСТ 24.125.130	Количество	Исполнение по ОСТ 24.125.115	Количество	Исполнение по ОСТ 24.125.115	Диаметр резьбы	Длина	Количество	1 шт.	Общая	Диаметр резьбы	Количество	1 шт.	Общая	Диаметр резьбы	Количество	1 шт.	Общая	Диаметр	Количество	1 шт.	Общая
36	57	18	11	1	36	2	01	1	23	М12	80	2	0,063	0,126	М12	4	0,015	0,060	М12	4	0,011	0,044	12	4	0,006	0,024
37	76	19	12		37		02		24	М12	80		0,063	0,126	М12		0,015	0,060	М12		0,011	0,044	12		0,006	0,024
38	89	20	13		38		03		25	М16	90		0,126	0,252	М16		0,033	0,132	М16		0,020	0,080	16		0,011	0,044
39	108	21	15		39	4	07		26
40	133	22	17		40	4	09		27
41	159	23	19		41	4	11		28
42	219	25	21	2	42	4	12	4	-	М20	110	4	0,241	0,964	М20	8	0,063	0,504	М20	8	0,035	0,280	20	8	0,017	0,136
43	245	26	32	2	43	4	16	4	-	М24	120	4	0,371	1,484	М24	8	0,107	0,856	М24	8	0,055	0,440	24	8	0,032	0,256
44	273	27	33	2	44	4	19	4	-	М24	120	4	0,371	1,484	М24	8	0,107	0,856	М24	8	0,055	0,440	24	8	0,032	0,256
45	325	28	34	2	45	4	21	4	-	М24	120	4	0,371	1,484	М24	8	0,107	0,856	М24	8	0,055	0,440	24	8	0,032	0,256

Таблица 7

Допускаемые усилия на неподвижные опоры трубопроводов из хромомолибденованадиевых сталей

Исполнение	Наружный диаметр трубопровода D_a, мм	Максимальное осевое усилие при боковом усилии, равном 0, кН			Максимальное боковое усилие при осевом усилии, равном 0, кН			Максимальное составляющее усилие при действии по двум осям, кН			Максимальное вертикальное отрывающее усилие, кН
		Температура среды, °С
		20	545	560	20	545	560	20	545	560	20	545	560
01	57	17,7	6,9	5,9	17,7			11,8	6,9	5,9	59,8	15,7	12,7
02	76	16,7	10,8	8,8	16,7			11,8	10,8	8,8	59,8	15,7	12,7
03	108	30,4			30,4			21,6			89,2	24,5	19,6
04	133	27,7			27,5			19,6
05	159	25,5			25,5			17,7
06	194	89,2			89,2	86,3	68,6	62,8			196	52,0	41,2
07	219	84,3			84,3			59,8
08	245	127		118	127	86,3		90,2	86,3	68,6
09	273	127		118	127	86,3		90,2	86,3	68,6
10	325	216	186	157	216	108	86,3	147	108	86,3	245	65,7	52,0
11	377	412	206	177	412	132	108	284	137	108	324	83,4	65,7
12	426	392	216	177	392	167	137	275	167	137	431	98,2	83,4
13	465	363	226	186	363	226	186	255	226	186	520	137	108
14	530	500	392	343	500	226	186	353	226	186	520	137	108
15	630	706	441	373	706	324	255	500	326	255	735	196	157
16	720	863	451	392	863			608
17	920	735	510	441	735			520

Таблица 8

Допускаемые усилия на неподвижные опоры трубопроводов из углеродистой и кремнемарганцовистых сталей

Исполнение	Наружный диаметр трубопровода D_a, мм	Максимальное осевое усилие при боковом усилии, равном 0, кН				Максимальное боковое усилие при осевом усилии, равном 0, кН				Максимальное составляющее усилие при действии по двум осям, кН				Максимальное вертикальное отрывающее усилие, кН
		Температура среды, °С
		20	200	340	440	20	200	340	440	20	200	340	440	20	200	340	440
18	57	15,7	14,7	11,8	6,9	16,7				11,8			6,9	41,2	39,2	31,4	15,7
19	76	15,7			11,8	15,7				10,8				41,2	39,2	31,4	15,7
20	89	23,5	22,6	17,7	10,8	31,4				21,6		17,7	10,8	62,8	58,8	47,1	23,5
21	108	41,2			35,3	41,2				28,4				108	98,1	85,3	43,1
22	133	37,3				37,3				26,4
23	159	34,3				34,3				24,5
24	194	96,1				96,1				68,6				167	157	127	63,7
25	219	90,2				90,2				63,7				167	157	127	63,7
26	245	137			127	137			108	97,1				177	167	127	67,7
27	273	137			137	137			108	97,1				177	167	127	67,7
28	325	226			137	226			137	157			137	226	216	167	86,3
29	377	431	412	324	190	441		373	186	304			186	294	284	226	108
30	426	412		333	206	412			226	284			206	363	343	275	137
31	465	382		343	206	382			314	265			206	500	471	373	186
32	530	520			392	520			314	363			314	500	471	373	186
33	630	735		727	402	735			441	520			402	706	667	539	275
34	720	902		745	412	902		873		637			412
35	820	843			471	843				588			441

Таблица 9

Допускаемые усилия на неподвижные опоры трубопроводов из аустенитных сталей

Исполнение	Наружный диаметр трубопровода D_a, мм	Максимальное осевое усилие при боковом усилии, равном 0, кН			Максимальное боковое усилие при осевом усилии, равном 0, кН			Максимальное составляющее усилие при действии по двум осям, кН			Максимальное вертикальное отрывающее усилие, кН
		Температура среды, °С
		20	200	360	20	200	360	20	200	360	20	200	360
36	57	15,7	13,7	12,7	16,7			11,8			41,2	39,2	29,4
37	76	15,7			15,7			10,8			41,2	39,2	29,4
38	89	31,4	29,4	27,5	31,4			21,6			62,8	58,8	45,1
39	108	41,2			41,2			28,4			108	98,1	80,4
40	133	37,3			37,3			26,5
41	159	34,3			34,3			24,5
42	219	90,2			90,2			63,7			167	157	118
43	245	137			137			97,1			177	167	127
44	273	137			137			97,1			177	167	127
45	325	226			226			157			226	216	157

Рисунок 8.

Таблица 10

Расположение упоров на трубе

Размеры в миллиметрах

D_a	108	133	159	194	219	245	273	325	377	426	465	530	630	720	820	920
a ± 5	20	20	30	40	40	50	50	50	65	80	80	100	120	120	160	180

Ключевые слова: неподвижные опоры, трубопроводы, конструкция, размеры.

СОДЕРЖАНИЕ

1 Область применения. 1

2 Нормативные ссылки. 1

3 Конструкция и размеры.. 2
