ОТРАСЛЕВЫЕ СТАНДАРТЫ
ДЕТАЛИ ТРУБОПРОВОДОВ
Dу 500 - 1400
мм
СВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ СТАЛИ
на Ру £ 2,5 МПа (≈ 25 кгс/см2)
ОСТ 36-22-77
МИНИСТЕРСТВО
МОНТАЖНЫХ И СПЕЦИАЛЬНЫХ
СТРОИТЕЛЬНЫХ РАБОТ СССР
Москва
РАЗРАБОТАНЫ И ВНЕСЕНЫ Всесоюзным научно-исследовательским институтом по монтажным и специальным строительным работам (ВНИИмонтажспецстрой)
Зам. директора по научной работе, д-р техн. наук Б.В. Поповский
Зав. лабораторией технологических трубопроводов, канд. техн. наук Р.И. Тавастшерна
Руководитель темы, канд. техн. наук А.И. Бесман
Исполнители Т.А. Тузова, В.О. Озеров
ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ Главным техническим управлением Министерства монтажных и специальных строительных работ СССР
Начальник В.М. Орлов
Начальник отдела норм и стандартов В.И. Аксенов
СОГЛАСОВАНЫ с Госгортехнадзором СССР
Зам. начальника управления по котлонадзору и подъемным сооружениям А.И. Мурачев
Главными управлениями Министерства монтажных и специальных строительных работ СССР:
ГлавУПП
Главный инженер Ю.С. Летников
Главхиммонтажем
Главный технолог Б.А. Тыркин
Главнефтемонтажем
Главный технолог В.М. Ашмян
Главтехмонтажем
Главный технолог Д.С. Корелин
Главметаллургмонтажем
Зам. начальника В.И. Фотеев
Главлегпродмонтажем
Зам. начальника Д.М. Гайдамак
УТВЕРЖДЕНЫ и ВВЕДЕНЫ В ДЕЙСТВИЕ ПРИКАЗОМ Министерства монтажных и специальных строительных работ СССР от 29 марта 1977 г. № 69
Заместитель министра С.В. Подобедов
ОТРАСЛЕВОЙ СТАНДАРТ
|
ДЕТАЛИ ТРУБОПРОВОДОВ Dу 500 - 1400 мм СВАРНЫЕ ИЗ УГЛЕРОДИСТОЙ СТАЛИ на Ру £ 2,5 МПа (≈ 25 кгс/см2). ПЕРЕХОДЫ КОНЦЕНТРИЧЕСКИЕ И ЭКСЦЕНТРИЧЕСКИЕ Размеры |
ОСТ Вводится впервые |
Приказом Минмонтажспецстроя СССР от 29 марта 1977 г. № 69 срок введения установлен с 1 января 1978 г.
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на переходы сварные концентрические и эксцентрические из углеродистой стали на Ру £ 2,5 МПа (≈ 25 кгс/см2).
2. Назначение и условия применения переходов - по ОСТ 36-19-77.

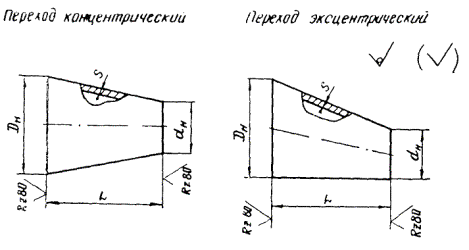

3. Конструкция, размеры, масса и условное давление переходов должны соответствовать указанным на чертеже и в таблице.
|
Условное давление Ру, МПа (≈ кгс/см2), не более, для сред |
Масса, кг |
|||||||
|
Dу |
dу |
Dн |
dн |
L |
S |
неагрессивных |
среднеагрессивных |
|
|
500 |
300 |
530 |
325 |
500 |
7 |
1,6 (16) |
1,0 (10) |
37 |
|
8 |
2,5 (25) |
- |
42 |
|||||
|
12 |
- |
2,5 (25) |
63 |
|||||
|
500 |
100 |
530 |
426 |
500 |
7 |
1,6 (16) |
1,0 (10) |
41 |
|
8 |
2,5 (25) |
- |
47 |
|||||
|
12 |
- |
2,5 (25) |
69 |
|||||
|
600 |
400 |
630 |
426 |
500 |
7 |
1,6 (16) |
1,0 (10) |
46 |
|
10 |
2,5 (25) |
1,6 (16) |
65 |
|||||
|
12 |
- |
2,5 (25) |
78 |
|||||
|
600 |
500 |
630 |
530 |
500 |
7 |
1,6 (16) |
1,0 (10) |
50 |
|
10 |
- |
1,6 (16) |
70 |
|||||
|
12 |
2,5 (25) |
2,5 (25) |
84 |
|||||
|
800 |
500 |
820 |
530 |
600 |
8 |
1,6 (16) |
1,0 (10) |
81 |
|
10 |
- |
1,6 (16) |
101 |
|||||
|
14 |
2,5 (25) |
2,5 (25) |
141 |
|||||
|
800 |
600 |
820 |
630 |
600 |
8 |
1,6 (16) |
1,0 (10) |
86 |
|
10 |
- |
1,6 (16) |
107 |
|||||
|
14 |
2,5 (25) |
2,5 (25) |
149 |
|||||
|
1000 |
600 |
1020 |
630 |
600 |
8 |
1,0 (10) |
0,63 (6,3) |
101 |
|
10 |
1,6 (16) |
1,0 (10) |
126 |
|||||
|
15 |
2,5 (25) |
1,6 (16) |
189 |
|||||
|
1000 |
800 |
1020 |
820 |
600 |
8 |
1,0 (10) |
0,63 (6,3) |
109 |
|
10 |
1,6 (16) |
1,0 (10) |
136 |
|||||
|
15 |
2,5 (25) |
1,6 (16) |
203 |
|||||
|
1200 |
800 |
1220 |
820 |
700 |
9 |
1,0 (10) |
0,63 (6,3) |
163 |
|
12 |
1,6 (16) |
1,0 (10) |
217 |
|||||
|
15 |
- |
1,6 (16) |
270 |
|||||
|
1200 |
1000 |
1220 |
1020 |
700 |
9 |
1,0 (10) |
0,63 (6,3) |
174 |
|
12 |
1,6 (16) |
1,0 (10) |
231 |
|||||
|
15 |
- |
1,6 (16) |
288 |
|||||
|
|
|
|
|
|
10 |
1,0 (10) |
0,63 (6,3) |
245 |
|
1400 |
1000 |
1420 |
1020 |
800 |
14 |
1,6 (16) |
1,0 (10) |
343 |
|
|
|
|
|
|
10 |
1,0 (10) |
0,63 (6,3) |
260 |
|
1400 |
1200 |
1420 |
1220 |
800 |
14 |
1,6 (16) |
1,0 (10) |
363 |
4. Переходы должны иметь не более двух сварных швов, расположенных вдоль образующей конуса.
5. Материал и технические требования - по ОСТ 36-26-77.
Пример условного обозначения перехода Dн = 530 мм, dн = 426 мм и S = 12 мм из стали ВСт3сп:
концентрического:
Переход К 530´426´12 ВСт3сп ОСТ 36-22-77;
эксцентрического:
Переход Э 530´426´12 ВСт3сп ОСТ 36-22-77.
