ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
КРАНЫ МОСТОВЫЕ ОПОРНЫЕ.
ПРОЛЕТЫ
ГОСТ 534-78
(СТ СЭВ 5235-85)
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
КРАНЫ МОСТОВЫЕ ОПОРНЫЕ. Overhead traveling cranes. Spans |
ГОСТ (СТ СЭВ
5235-85) |
Постановлением Государственного комитета СССР по стандартам от 17 августа 1978 г. № 2234 срок введения установлен
с 01.07.79
Проверен в 1983 г. Постановлением Госстандарта 02.09.83 № 4127 срок действия продлен
до 01.07.89
Несоблюдение стандарта преследуется по закону
* Переиздание (июль 1986 г.) с Изменениями № 1, 2, утвержденными в сентябре 1983 г., апреле 1986 г. (ИУС 12-83, 7-86).
1. Настоящий стандарт распространяется на мостовые опорные краны (далее - краны) всех видов и грузоподъемностей, предназначенные для эксплуатации в зданиях с пролетами до 36 м, а также на открытых подкрановых эстакадах.
Стандарт соответствует СТ СЭВ 5235-85.
(Измененная редакция, Изм. № 2).

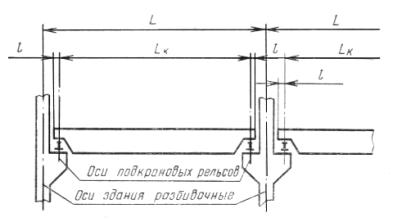

2. Группу крана в зависимости от грузоподъемности и размера l, указанного на чертеже, следует определять по табл. 1.
|
Грузоподъемность |
l, мм, не более |
|
|
1 |
До 50 включ. |
300 |
|
2 |
Св. 50 до 125 включ. |
400 |
|
3 |
Св. 125 |
500 |
(Измененная редакция, Изм. № 2).
3. Величины пролетов кранов Lк, указанные на чертеже, должны соответствовать приведенным в табл. 2.
|
Пролеты Lк для кранов групп |
||||
|
1 |
2 |
3 |
||
|
при отсутствии проходов вдоль подкрановых путей |
при наличии проходов вдоль подкрановых путей |
|||
|
6 |
4,5 |
- |
- |
- |
|
9 |
7,5 |
- |
- |
- |
|
12 |
10,5 |
10 |
10 |
10 |
|
(15) |
(13,5) |
(13) |
(13) |
(13) |
|
18 |
16,5 |
16 |
16 |
15,5 |
|
(21) |
(19,5) |
(19) |
(19) |
(18,5) |
|
24 |
22,5 |
22 |
22 |
21,5 |
|
(27) |
(25,5) |
(25) |
(25) |
(24,5) |
|
30 |
28,5 |
28 |
28 |
27,5 |
|
(33) |
(31,5) |
(31) |
(31) |
(30,5) |
|
36 |
34,5 |
34 |
34 |
33,5 |
Примечание. Размеры, указанные в скобках, применять не рекомендуется.
4. Краны, предназначенные для эксплуатации в уникальных, экспериментальных и реконструируемых зданиях, на открытых эстакадах и в зданиях, построенных по проектам, утвержденным до 1 июля 1970 г., допускается по согласованию между потребителем и предприятием-изготовителем изготовлять с пролетами, соответствующими пролетам указанных зданий и эстакад, а краны, предназначенные для экспорта, - с пролетами в соответствии с заказами-нарядами внешнеторговой организации.
(Измененная редакция, Изм. № 1).
5. Пролеты мостовых электрических кранов грузоподъемностью до 12,5 т включительно и мостовых ручных кранов всех грузоподъемностей могут быть увеличены на 0,5 м, если это допускают размеры колонн.
6. Пролеты мостовых кранов, указанные в настоящем стандарте, допускается уменьшать на величину, кратную 0,5 м:
в зданиях с высотой подкранового пути от уровня пола более 10 м;
для нижнего крана при расположении кранов в одном пролете в два яруса;
при наличии стены, расположенной вдоль среднего ряда колонн, и необходимости устройства при этом с обеих сторон проходов вдоль подкрановых путей.
При размере l более 550 мм.
