ПРАВИТЕЛЬСТВО МОСКВЫ

МОСКОМАРХИТЕКТУРА

ДОПОЛНЕНИЕ
К РАЗДЕЛУ 12 ПОСОБИЯ К МГСН 4.06-96
«ОБЩЕОБРАЗОВАТЕЛЬНЫЕ УЧРЕЖДЕНИЯ»

РЕКОМЕНДАЦИИ ПО ПРОЕКТИРОВАНИЮ
ЭЛЕКТРООБОРУДОВАНИЯ КОМПЬЮТЕРНЫХ КЛАССОВ

2000

Предисловие

1. Разработано Московским научно-исследовательским и проектным институтом типологии, экспериментального проектирования (МНИИТЭП).

Составители: Кузилин А.В., Савинкин В.Ф.

2. Подготовлено к утверждению и изданию Управлением перспективного проектирования и нормативов Москомархитектуры: инженеры: Ионин В.А., Щипанов Ю.Б.

3. Согласовано Центром Государственного санитарно-эпидемиологического надзора (ЦГСЭН) в г. Москве.

4. Утверждено и введено в действие указанием Москомархитектуры от 26.07.2000 № 31.

СОДЕРЖАНИЕ

Введение. 1

1. Схемные и конструктивные решения. 2

2. Организация рабочего места и размещение оборудования в классах. 2

Приложение 1 Примеры организации рабочего места и размещения оборудования в классах. 3

Приложение 2 Нормы по электрическим и магнитным полям на компьютерную технику (СанПиН 2.2.2.542-96) 4

Приложение 3 Перечень использованных нормативных документов и справочных пособий. 4

Приложение 4 Копия письма ЦГСЭН в г. Москве от 14.07.2000 № 5/21-182 о согласовании Дополнения. 4

Введение

В настоящем «Дополнении» приводятся рекомендации по проектированию компьютерных классов, которые могут быть так же использованы при проектировании офисных и производственных помещений с компьютерным оборудованием.

В основу «Рекомендаций» положены действующие ГОСТ Р, СанПиН и справочное руководство «Электромагнитная безопасность при работе с компьютерной техникой», разработанное ГНПП «Циклон-Тест» г. Фрязино, Московской области.

Источниками электромагнитных полей на учебных местах в компьютерных классах являются поля:

создаваемые окружающими учебное место источниками электромагнитных полей (электропроводка, розетки и т.п.);

создаваемые ПЭВМ (электростатическое поле; переменные низкочастотные электрические поля; переменные низкочастотные магнитные поля).

Рентгеновское и ультрафиолетовое излучение электроннолучевых трубок и электромагнитное излучение радиочастотного диапазона от электронных узлов существенно ниже предельно допустимых уровней, регламентируемых санитарными нормами и далее не рассматриваются.

Электростатическое поле на экране дисплея возникает в связи с наличием ускоряющего напряжения. Переменные электрические и магнитные поля создаются узлами ПЭВМ, которые работают с большими токами и на переменном высоком напряжении.

Большое значение для повышения безопасной работы на ПЭВМ имеет организация рабочего места и размещение компьютерной техники в помещениях.

Санитарные правила и нормы СанПиН 2.2.2.542-96 дают следующие рекомендации по организации рабочего места:

рабочее место должно быть автономным;

экран видеомонитора должен находиться от глаз пользователя на оптимальном расстоянии 70 - 90 см, но не ближе 50 см;

в помещениях с ПЭВМ ежедневно должна проводится влажная уборка.

1. Схемные и конструктивные решения

1.1. Сеть питания компьютерных классов должна быть, как правило, самостоятельной от вводно-распределительного устройства или от этажного распределительного щитка при 5-ти проводных распределительных линиях (стояках).

1.2. Сечение линии питания компьютеров должно выбираться из расчета 450 Вт на одно рабочее место.

1.3. Коэффициент спроса для определения нагрузки на распределительных линиях следует принимать из расчета при количестве рабочих мест до 8 - 0,9, от 20 - 0,8.

1.4. К одной групповой линии следует подключать не более 3-х ПЭВМ. Нагрузка групповой линии определяется с коэффициентом спроса, равным 1.

1.5. Распределительная и групповая сеть питания компьютеров должна выполняться с защитным нулевым проводником (5-ти и 3-х проводными).

1.6. Штепсельные розетки для подключения ПЭВМ должны иметь заземляющий контакт и должны позволять беспрепятственно изменять полярность вилки.

1.7. Провода должны иметь в соответствии с ПУЭ расцветку (нулевой рабочий провод - голубой, нулевой защитный - желто-зеленый).

1.8. Сеть питания, проходящая внутри классов, должна быть проложена экранированным кабелем или проводами в стальных трубах. Экран кабелей, стальные трубы и корпуса вводных щитков должны быть соединены с нулевым защитным проводом.

1.9. Групповую сеть внутри классов рекомендуется прокладывать, начиная от вводных щитков по разным трассам и, по возможности, ближе к полу или в подготовке пола.

1.10. Розетки, питающиеся по одной групповой линии, рекомендуется размещать в металлическом щитке, соединенным с нулевым защитным проводником.

1.11. Каждая групповая линия розеточной сети должна быть защищена устройством защитного отключения (УЗО) с уставкой по току утечки не более 30 мА. Рекомендуется уставка на ток утечки - 10 мА.

1.12. Нулевой защитный проводник распределительной сети должен быть на вводе в здание присоединен к общей системе уравнивания потенциала.

1.13. Металлические решетки на окнах должны быть заземлены путем присоединения к нулевому защитному проводнику или непосредственно к шине уравнивания потенциала на вводе.

1.14. Рекомендуется арматуру стеновых панелей и панелей перекрытия соединять между собой сваркой и делать выпуск для присоединения к общей системе уравнивания потенциала.

1.15. При применении защитных экранных фильтров мониторов ПЭВМ должно обеспечено надежное заземление (с периодическим контролем) путем соединения фильтра на корпус системного блока ПЭВМ (например, под винт крепления источника питания). Не рекомендуется заземление защитного экранного фильтра в другие точки схемы электропитания, хотя и связанные гальванически.

2. Организация рабочего места и размещение оборудования в классах

2.1. Расстояние от экрана монитора до глаз пользователя должно быть не менее 50 см (оптимальное значение 70 - 90 см).

2.2. Системные блоки источника бесперебойного питания должны быть максимально удалены от пользователя (исходя из имеющихся возможностей).

Штепсельные розетки и провода питания также должны быть максимально удалены от пользователя.

2.3. Должна быть предусмотрена возможность изменения полярности включения в розетку вилки питания системного блока и монитора ПЭВМ.

2.4. Рекомендуемое размещение на рабочем месте оборудования показано в Приложении 1.

2.5. Освещенность рабочего места должна соответствовать МГСН 2.06-99 «Естественное, искусственное и совмещенное освещение».

2.6. С целью улучшения общей электромагнитной обстановки в здании компьютерные классы рекомендуется размещать на нижних этажах здания.

2.7. Компьютерные классы следует размещать на расстоянии не менее 10 м от энергоемких электроприемников (пищеблоки, системы кондиционирования, электрощитовые помещения).

2.8. Допустимые расстояния по фронту между столами должно быть не менее 2 метров, а между боковыми поверхностями мониторов 1,2 метра согласно СанПиН.

2.9. Рекомендуемые планировки размещения рабочих мест в помещениях показаны в Приложении 1.

2.10. Кроме правильной организации рабочего места и размещения рабочих мест в помещениях на безопасность пользователей влияет применение качественных ПЭВМ в части электромагнитного излучения. В связи с этим при оснащении помещений ПЭВМ необходимо особое внимание обращать на наличие сертификатов России на данное оборудование.

После оснащения помещения ПЭВМ рекомендуется провести соответствующие измерения с привлечением специализированной организации.

Приложение 1

(обязательное)

Примеры организации рабочего места и размещения оборудования в классах.

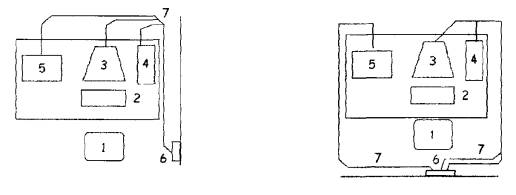

1. Рекомендуемая компоновка рабочих мест

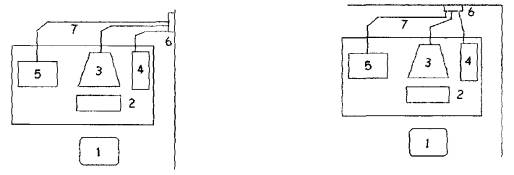

2. Нерекомендуемая компоновка рабочих мест

Цифрами на рисунках обозначены:

1. Рабочее место оператора

2. Клавиатура

3. Монитор

4. Системный блок ПЭВМ

5. Принтер

6. Розетки питания

7. Сетевые кабели питания блоков ПЭВМ

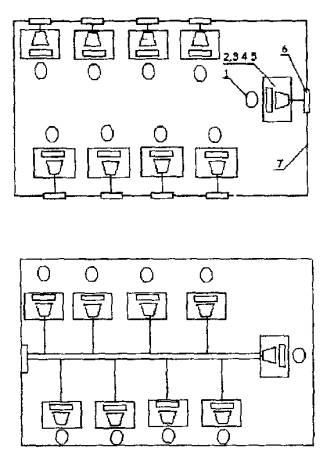

3. Рекомендуемое размещение оборудования в классах.

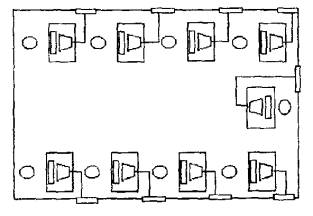

4. Нерекомендуемое размещение оборудования в классах.

Приложение 2

(справочное)

Нормы по электрическим и магнитным полям на компьютерную технику (СанПиН 2.2.2.542-96)

1

Напряженность переменного электрического поля на расстоянии 50 см вокруг дисплея



в диапазоне частот 5 Гц ... 2 кГц

не более 25 В/М



в диапазоне частот 2 кГц ... 400 кГц

не более 2,5 В/М

2

Плотность магнитного потока (магнитная индукция)



в диапазоне частот 5 Гц ... 2 кГц

не более 250 нТл



в диапазоне частот 2 кГц ... 400 кГц

не более 25 нТл

3

Поверхностный электростатический потенциал экрана дисплея

не более 500 В

Приложение 3

(справочное)

Перечень использованных нормативных документов и справочных пособий.

1. Афанасьев А.И., Долотко В.И., Карнишин В.В., Карпиков И.И., Туркевич А.А. «Электромагнитная безопасность при работе с компьютерной техникой» ГНПП «Циклон-Тест», 1998 г.

2. ГОСТ Р 50948-96 «Средства отображения информации индивидуального пользования, общие эргономические требования и требования безопасности».

3. ГОСТ Р 50949-96 «Средства отображения информации индивидуального пользования. Методы измерений и оценки эргономических параметров и параметров безопасности».

4. СанПиН 2.2.2.542-96 «Гигиенические требования к видеодисплейным терминалам, персональным электронно-вычислительным машинам и организация работы».

5. ГОСТ Р 50923-96 «Рабочее место оператора. Общие эргономические требования и требования к производственной среде. Методы измерения».

6  МГСН 4.06-96 «Общеобразовательные учреждения».

Приложение 4

(справочное)

МИНИСТЕРСТВО ЗДРАВООХРАНЕНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЦЕНТР ГОСУДАРСТВЕННОГО

САНИТАРНО-ЭПИДЕМИОЛОГИЧЕСКОГО

НАДЗОРА В Г. МОСКВЕ.

РОССИЯ, 129626 МОСКВА, ГРАФСКИЙ ПЕРЕУЛОК, 4/9. ТЕЛ. (095) 287 3141. ФАКС (095) 287 0620

14.07.2000 № 5/21-182

Московский научно-исследовательский и проектный институт типологии, экспериментального проектирования

Главному инженеру института

Е.Е. Никитину

Ha № 1046 от 30.06.2000 г.

Центр госсанэпиднадзора в г. Москве, рассмотрев окончательную редакцию Дополнения к разделу 12 пособия к МГСН 4.06-96 «Образовательные учреждения» «Рекомендации по проектированию электрооборудования компьютерных классов» установил:

- в окончательной редакции учтены все замечания и предложения ЦГСЭН (заключение № 5/12-141 от 26.08.2000 г.),

- окончательная редакция Дополнений к разделу 12 пособия к МГСН 4.06-96 согласовывается.

Одновременно просим распространить вышеуказанные «Рекомендации по проектированию электрооборудования компьютерных классов» на все офисные и производственные помещения.

Главный врач                                                                                       Н.Н. Филатов

Пронина А.И. 287-18-09

Жичкина Г.Н. 287-04-80
