ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ С ТРОЙНЫМ ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
Типы, конструкция и размеры
ГОСТ 16289-86
Государственный строительный комитет СССР
Москва
РАЗРАБОТАН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
РАЗРАБОТЧИКИ
И.В.Строков (руководитель темы); Б.А.Филозофович; И.С.Посельская; Г.Г.Коваленко; Н.Н.Цаплев, канд. техн. наук; А.В.Ткаченко; Г.В.Левушкин; Н.В.Шведов
ВНЕСЕН Государственным комитетом по гражданскому строительству и архитектуре при Госстрое СССР
Зам. Председателя М.П. Коханенко
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ постановлением Государственного комитета СССР по делам строительства от 14 ноября 1985 № 192
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ОКНА И БАЛКОННЫЕ ДВЕРИ ДЕРЕВЯННЫЕ ГОСТ
С ТРОЙНЫМ ОСТЕКЛЕНИЕМ ДЛЯ ЖИЛЫХ 16289-86
И ОБЩЕСТВЕННЫХ ЗДАНИЙ
Типы, конструкция и размеры
Wooden windows and balcony doors of triple Взамен
glazing for dwelling and public buildings. ГОСТ 16289-80
Types, structure and dimensions
Постановлением Государственного комитета СССР по делам строительства от 14 ноября 1985 № 192 срок введения установлен
с 01.01.87
Настоящий стандарт распространяется на деревянные окна и балконные двери с тройным остеклением, предназначаемые для жилых и общественных зданий, а также для вспомогательных зданий и помещений предприятий различных отраслей народного хозяйства.
1. ОСНОВНЫЕ РАЗМЕРЫ И МАРКИ
1.1. Окна и балконные двери изготовляют по настоящему стандарту с раздельноспаренными переплетами и дверными полотнами.
1.2. Габаритные размеры окон и балконных дверей и размеры проемов для них должны соответствовать: для жилых зданий - указанным на черт. 1 и в приложении 1; для общественных зданий - указанным на черт. 2 и в приложении 2.
Окна и балконные двери, приведенные на черт. 1, допускается применять и для общественных зданий.
1.3. Окна размерами 9-13,5; 12-13,5; 15-13,5; 18-13,5 и 21-13,5 модулей (модуль М = 100 мм) для заполнения проемов в стенах из немодульного кирпича лицевой кладки по требованию потребителя должны изготовлять шириной на 80 мм больше указанной на черт. 1 за счет увеличения ширины широких створок, а окно размерами 15-6 модулей - шириной на 70 мм меньше указанной на черт. 1, при этом маркировку изменяют соответственно на 9-14; 12-14; 15-14; 18-14; 21-14 и 15-5.
1.4. По требованию потребителей одностворные окна и балконные двери, в т.ч. с форточными створками и фрамугами, должны изготовляться также и левыми, а многостворные окна с несимметричным рисунком - в негативном изображении.

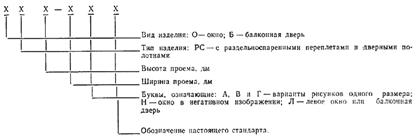

1.5. Устанавливают следующую структуру условного обозначения (марки) окон и балконных дверей:
Примеры условных обозначений:
Окно правое типа РС для проема высотой 15 и шириной 9 дм:
ОРС15-9 ГОСТ 16289-86
То же, левое:
ОРС15-9Л ГОСТ 16289-86
Окно типа РС для проема высотой 15 и шириной 13,5 дм, с форточной створкой:
ОРС15-13,5 ГОСТ 16289-86
То же, для проема высотой 18 и шириной 18 дм, с несимметричным рисунком (вариант В):
ОРС18-18В ГОСТ 16289-86
То же, в негативном изображении:
ОРС18-18ВН ГОСТ 16289-86
Дверь балконная правая типа РС для проема высотой 22 и шириной 7,5 дм:
БРС22-7,5 ГОСТ 16289-86
То же, левая:
БРС22-7,5 Л ГОСТ 16289-86
2. ТРЕБОВАНИЯ К КОНСТРУКЦИИ
2.1. Окна и балконные двери должны изготовляться в соответствии с требованиями ГОСТ 23166-78 и настоящего стандарта по рабочим чертежам, утвержденным в установленном порядке.
2.2. Конструкция, форма, основные размеры и марки окон и балконных дверей для жилых зданий должны соответствовать указанным на черт. 3-6, размеры сечений - на черт. 7-15; для общественных зданий на черт. 16-22, размеры сечений - на черт. 23-32.
2.3. Размеры на общих видах окон и балконных дверей даны в свету, по наружным сторонам створок, форточек, фрамуг и полотен дверей и по наружным сторонам коробок.
На чертежах, приведенных в настоящем стандарте, указаны размеры для неокрашенных деталей и изделий в миллиметрах.
2.4. Для отвода дождевой воды в нижних брусках коробок и в горизонтальных импостах под широкими створками, фрамугами и полотнами сверлят отверстия диаметром 10 мм, располагаемые на расстоянии 50 мм от вертикальных брусков коробок и импостов, а под форточными и узкими створками - одно отверстие посередине створок.
2.5. Наружные створки окон и наружные полотна балконных дверей должны быть оснащены врезными завертками со съемными ручками, а фрамуги - фрамужными приборами по ГОСТ 5090-79.
2.6. Наружные створки окон и наружные полотна балконных дверей должны быть навешены на врезные петли с вынимающимися стержнями по ГОСТ 5088-76.
Внутренние створки окон высотой более 1400 мм и шириной более 600 мм, высотой более 1000 мм и шириной более 900 мм, а также полотна балконных дверей должны быть навешены на три петли.
2.7. Для остекления окон и балконных дверей жилых зданий следует применять стекло по ГОСТ 111-78 толщиной 2,5-3 мм, а для общественных зданий - толщиной 3-4 мм.
Толщину стекла уточняют в проекте с учетом ветровых нагрузок и шумовых воздействий в районе строительства и указывают в заказе на изделия.
2.8. Места расположения уплотняющих пенополиуретановых прокладок по ГОСТ 10174-72 в притворах окон и балконных дверей указаны на чертежах сечений.
2.9. По требованию потребителей по периметру коробок окон и балконных дверей на торцевых и боковых поверхностях допускаются продольные пазы различного профиля, заполняемые деревянными вкладышами и обрамляемые наличниками при соединении изделий друг с другом.
2.10. Для обеспечения возможности оборудования окон и балконных дверей общественных зданий фрамужными приборами рычажного типа допускается увеличивать толщину верхних и вертикальных брусков коробок и импостов на 20 мм без изменения габаритов изделий.
2.11. По согласованию изготовителя с потребителем допускается изготовление балконных дверей высотой 28 модулей с фрамугами в отдельных коробках. В этом случае высоту глухой части полотен или остекленной части фрамуг уменьшают на 50 мм.
2.12. Расположение приборов в окнах и балконных дверях (примеры) приведено в приложении 3; спецификация стекол для окон и балконных дверей жилых зданий приведена в приложении 4, спецификация стекол для окон и балконных дверей общественных зданий - в приложении 5; фрамужный соединитель и ручка-упор приведены в приложении 6.

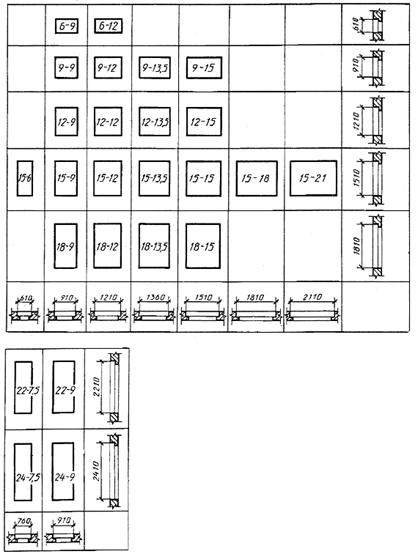

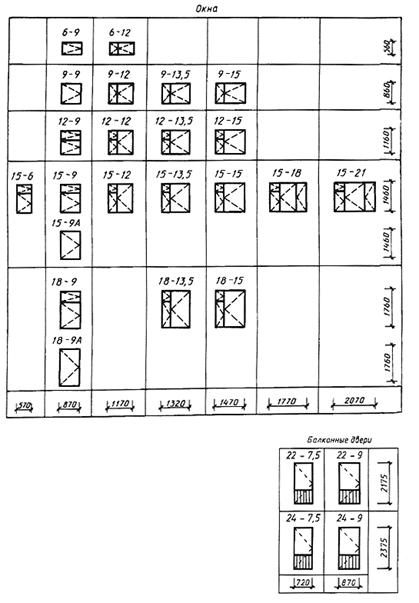

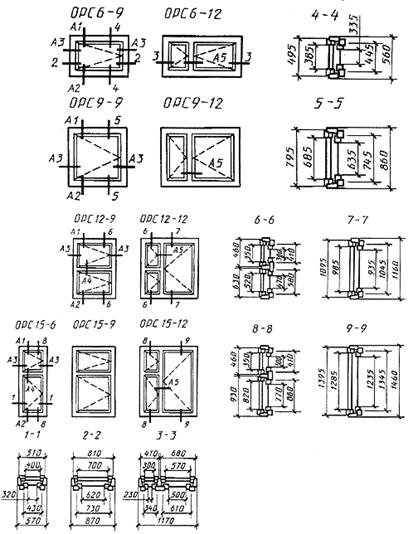

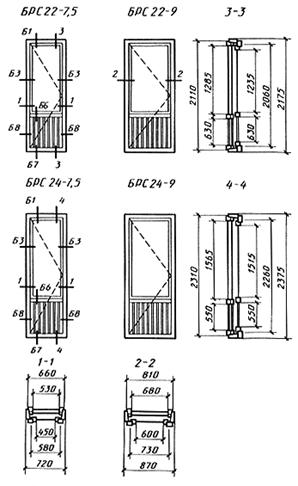

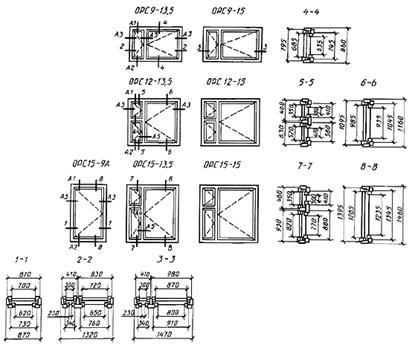

Типы и габаритные размеры окон и балконных дверей жилых зданий
Черт. 1

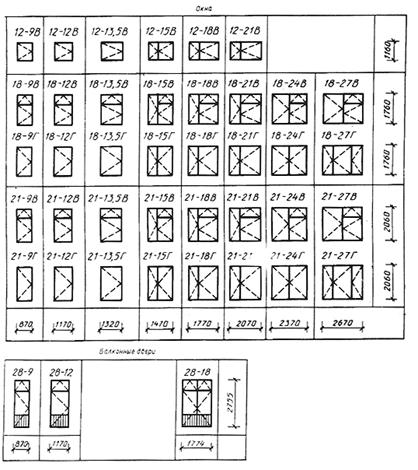

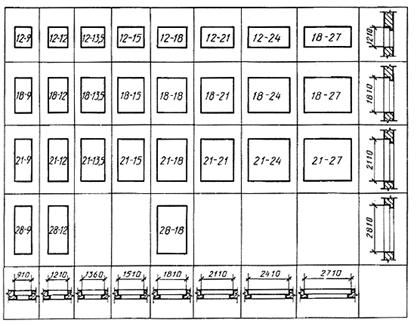

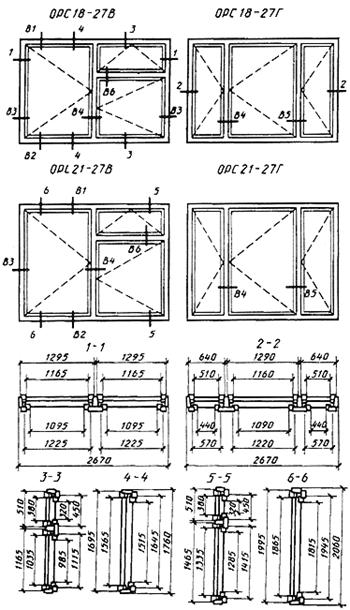

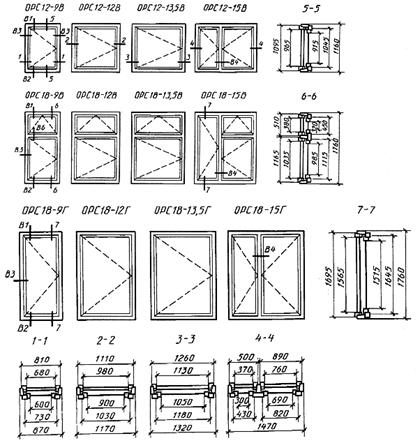

Типы и габаритные размеры окон и балконных дверей общественных зданий
Примечания к черт. 1 и 2.
1. Схемы изделий изображены со стороны фасада.
2. Цифры над схемами изделий означают размеры проемов в модулях.
Черт. 2

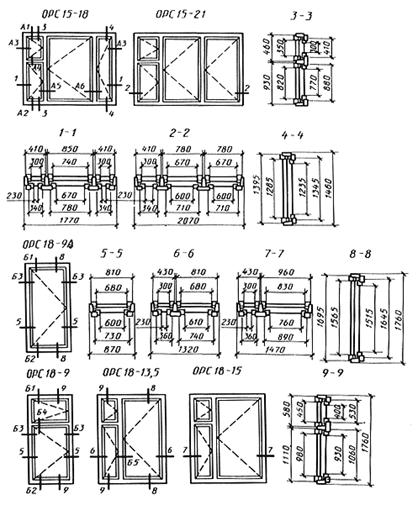

Конструкция, форма, основные размеры и марки окон и балконных дверей жилых зданий
Черт. 3
Черт. 4
Черт. 5
Черт. 6

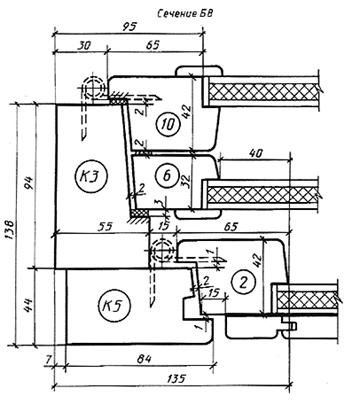

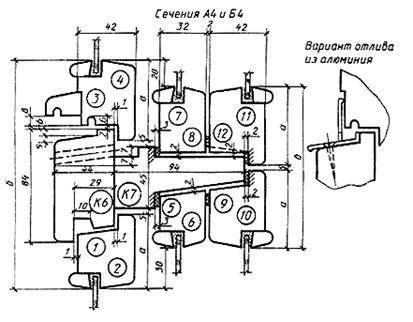

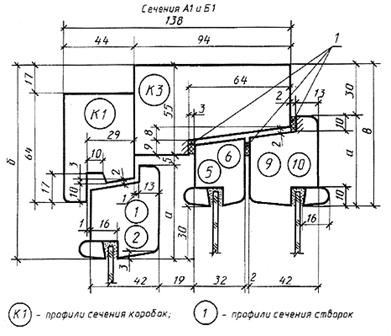

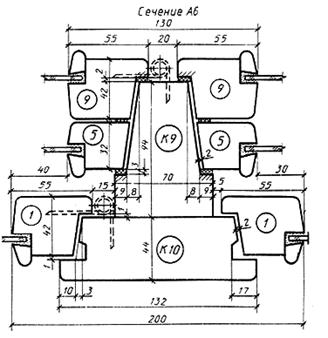

Сечения по притворам окон и балконных дверей жилых зданий
|
Сечение |
а |
б |
в |
Деталь |
||
|
А1 |
55 |
115 |
85 |
1 |
5 |
9 |
|
Б1 |
65 |
125 |
95 |
2 |
6 |
10 |
|
Примечание. Допускается размеры раскладки по стеклу уменьшать на 1 мм. |
||||||
Черт. 7
1 - уплотняющие прокладки; 2 - отверстие диаметром 10 мм для отвода воды
|
Сечение |
а |
б |
в |
Деталь |
||
|
А2 |
55 |
110 |
90 |
3 |
7 |
11 |
|
Б2 |
65 |
120 |
100 |
4 |
8 |
12 |
|

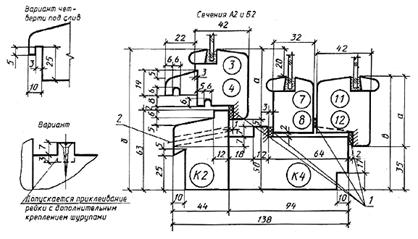

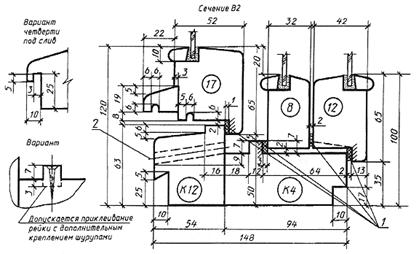

Примечания. 1. К1 - профили сечения коробок; 1 (в круге) - профили сечения створок. 2. Вариант отлива из алюминия см. черт. 10. |
||||||
Черт. 8
|

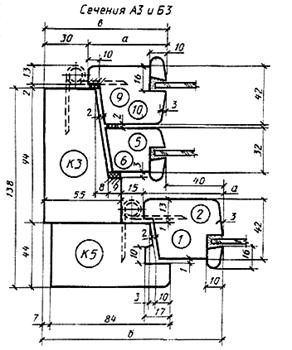

Сечение |
а |
б |
в |
Деталь |
||
|
А3 |
55 |
125 |
85 |
1 |
5 |
9 |
|
Б3 |
65 |
135 |
95 |
2 |
6 |
10 |
Черт. 9
|
Сечение |
а |
б |
в |
Деталь |
|||||
|
А4 |
55 |
165 |
115 |
1 |
5 |
9 |
3 |
7 |
11 |
|
Б4 |
65 |
185 |
135 |
2 |
6 |
10 |
4 |
8 |
12 |

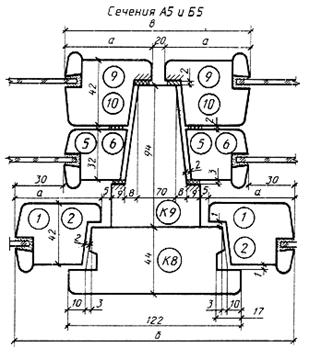

Черт. 10
|
Сечение |
а |
б |
в |
Деталь |
||
|
А5 |
55 |
190 |
130 |
1 |
5 |
9 |
|
Б5 |
65 |
210 |
150 |
2 |
6 |
10 |
Черт. 11
Черт. 12
1 - твердая ДВП толщиной 3,2-4 мм по ГОСТ 4598; 2 - мягкая ДВП толщиной 8 мм по ГОСТ 4598; 3 - пергамин по ГОСТ 2697; 4 - обшивка типа О-2 по ГОСТ 8242; 5 - раскладка
Черт. 13
Черт. 14
Черт. 15

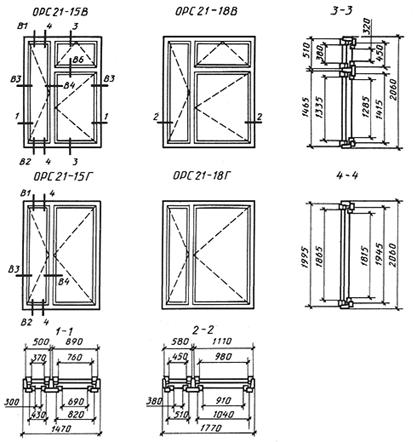

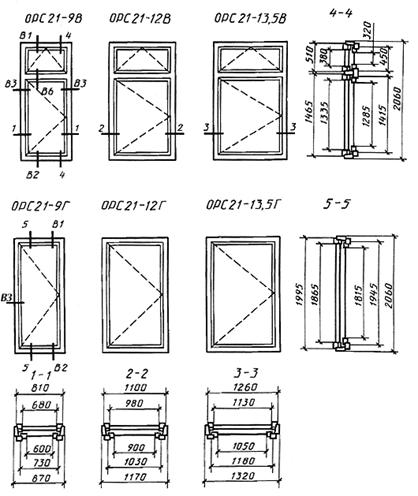

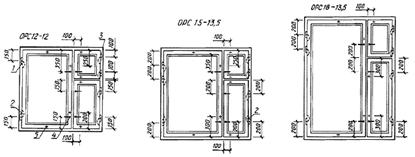

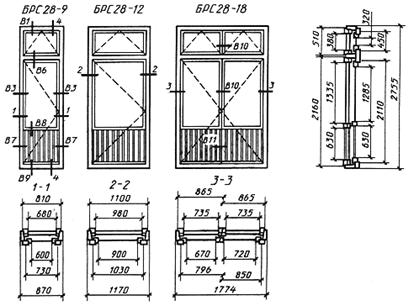

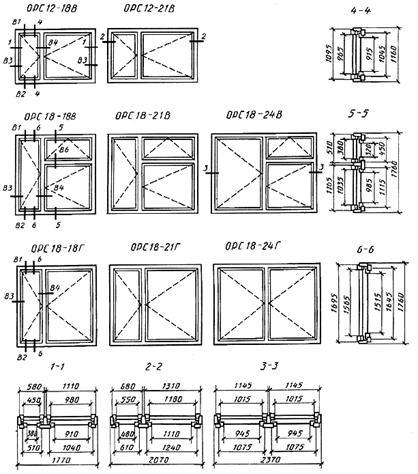

Конструкция, форма, основные размеры и марки окон и балконных дверей общественных зданий
Черт. 16
Черт. 17
Черт. 18
Черт. 19
Черт. 20
Черт. 21
Черт. 22

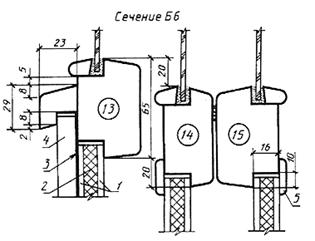

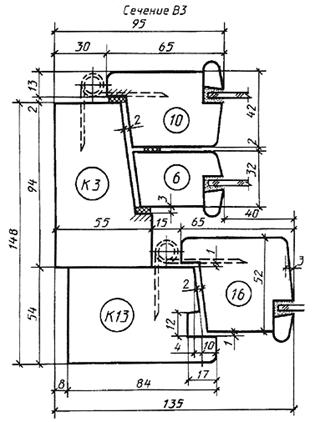

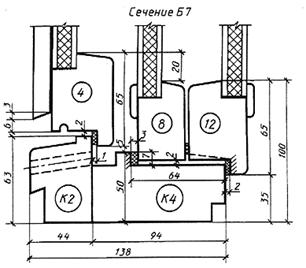

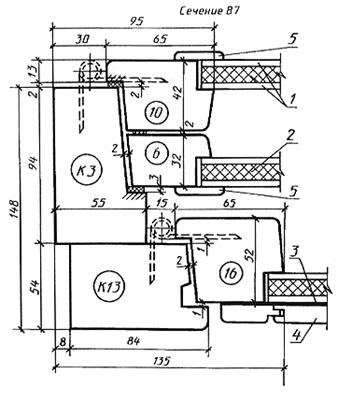

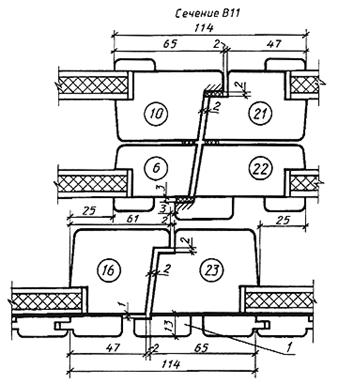

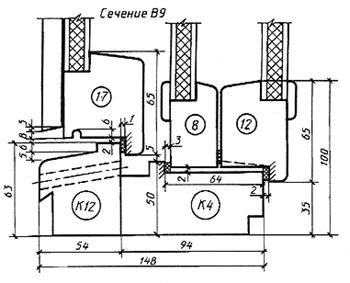

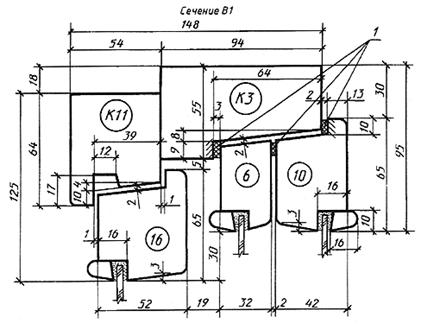

Сечения по притворам окон и балконных дверей общественных зданий
Черт. 23
1 - уплотняющие прокладки; 2 - отверстие диаметром 10 мм для отвода воды
Черт. 24
Черт. 25
|

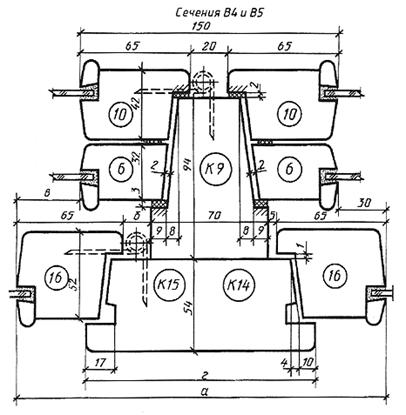

Сечения |
а |
б |
в |
г |
Деталь |
|
В4 |
210 |
5 |
30 |
124 |
К14 |
|
В5 |
220 |
15 |
40 |
134 |
К15 |
|
Примечание. Петля для сечения В5. |
|||||
Черт. 26
Черт. 27
Примечание. Заполнение полотен см. черт. 29.
Черт. 28
1 - твердая древесноволокнистая плита Т-400 по ГОСТ 4598-74, толщиной 3,2-4 мм; 2 - мягкая древесноволокнистая плита по ГОСТ 4598-74, толщиной 8 мм; 3 - пергамин по ГОСТ 2697-83; 4 - обшивка типа 2 по ГОСТ 8242-75; 5 - раскладки.
Черт. 29
Черт. 30
Черт. 31
1 - нащельник
Черт. 32
ПРИЛОЖЕНИЕ
1
Справочное
ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ЖИЛЫХ ЗДАНИЙ
Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.
ПРИЛОЖЕНИЕ
2
Справочное
ГАБАРИТЫ ПРОЕМОВ ОКОН И БАЛКОННЫХ ДВЕРЕЙ В НАРУЖНЫХ СТЕНАХ ОБЩЕСТВЕННЫХ ЗДАНИЙ
Примечание. Размеры ширины проемов указаны для стен из панелей и модульного кирпича.
ПРИЛОЖЕНИЕ
3
Рекомендуемое

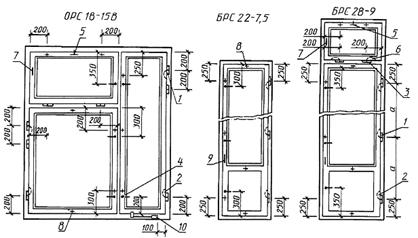

РАСПОЛОЖЕНИЕ ПРИБОРОВ В ОКНАХ И БАЛКОННЫХ ДВЕРЯХ
(примеры)

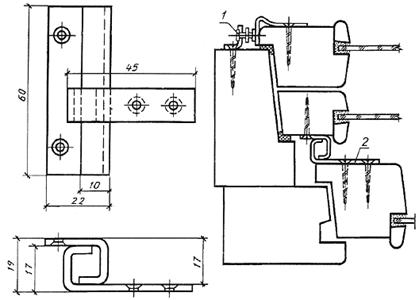

1 - петля ПВ1-100Л для внутренних створок, ПВ2-100-1 для наружных створок; 2 - петля ПВ3-1 для спаривания; 3 - петля ПВ1-80П для внутренних створок, ПВ2-75-1 для наружных створок; 4 ¾ завертка ЗР2-1 для внутренних створок; ЗР2-2 для наружных створок со съемной ручкой; 5 - стяжка СТ
Черт. 1
1 - петля ПВ1-100П для внутренних, ПВ2-100-1 для наружных створок; 2 ¾ петля ПВ3-1 для спаривания; 3 - петля ПВ2-100-2 для наружных и внутренних фрамуг; 4 - завертка ЗР2-1 для внутренних створок; ЗР2-2 для наружных створок со съемной ручкой; 5 - прибор фрамужный ПФ2; 6 - петля ПВ3-2 для спаривания; 7 - фрамужный соединитель; 8 - стяжка СТ; 9 - ручка РС80; 10 - фиксатор ФК1
Черт. 2
Примечания к черт. 1 и 2:
1. Приборы для окон и балконных дверей должны соответствовать ГОСТ 538-78, ГОСТ 508780, ГОСТ 5088-78, ГОСТ 5090-79 и ГОСТ 5091-78.
2. Наружные створки должны навешиваться на петли типов ПВ2 с вынимающимися стержнями.
3. Завертки показаны в открытом положении.
4. Ручки РС80 устанавливают на наружных створках с внешней стороны здания на высоте 1000 мм от порога.
5. Фрамужный прибор показан условно.
6. Стяжки СТ располагают на створках со стороны помещения.
7. Угольники устанавливают в соответствии с п. 2.13 ГОСТ 23166-78.
8. Фиксаторы устанавливают на узкие створки окон жилых и общественных зданий.
ПРИЛОЖЕНИЕ
4
Справочное
СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ЖИЛЫХ ЗДАНИЙ
|
|
Размер, мм |
|||||
|
Марка |
внутренний |
наружный |
||||
|
|
Высота |
Ширина |
Кол. |
Высота |
Ширина |
Кол. |
|
ОРС 6-9 |
400 |
715 |
2 |
350 |
635 |
1 |
|
ОРС 6-12 |
400 |
585 |
2 |
350 |
515 |
1 |
|
|
|
315 |
|
|
245 |
|
|
ОРС 9-9 |
700 |
715 |
2 |
650 |
635 |
1 |
|
ОРС 9-12 |
700 |
585 |
2 |
650 |
515 |
1 |
|
|
|
315 |
|
|
245 |
|
|
ОРС 9-13,5 |
700 |
735 |
2 |
650 |
665 |
1 |
|
|
|
315 |
|
|
245 |
|
|
ОРС 9-15 |
700 |
885 |
2 |
650 |
815 |
1 |
|
|
|
315 |
|
|
245 |
|
|
ОСП 12-9 |
535 |
715 |
2 |
485 |
635 |
|
|
|
365 |
|
|
315 |
|
1 |
|
|
1000 |
585 |
|
950 |
515 |
|
|
ОРС 12-12 |
535 |
315 |
2 |
485 |
245 |
1 |
|
|
365 |
|
|
315 |
|
|
|
|
1000 |
735 |
|
950 |
|
|
|
ОРС 12-13,5 |
535 |
315 |
2 |
485 |
245 |
1 |
|
|
365 |
|
|
315 |
|
|
|
|
1000 |
885 |
|
950 |
|
|
|
ОРС 12-15 |
535 |
315 |
2 |
485 |
245 |
1 |
|
|
365 |
|
|
315 |
|
|
|
ОРС 15-6 |
835 |
415 |
2 |
785 |
335 |
1 |
|
|
365 |
|
|
315 |
|
|
|
ОРС 15-9 |
835 |
715 |
2 |
785 |
635 |
1 |
|
|
365 |
|
|
315 |
|
|
|
ОРС 15-9А |
1300 |
715 |
2 |
1250 |
635 |
1 |
|
|
1300 |
585 |
|
1250 |
515 |
|
|
ОРС 15-12 |
835 |
315 |
2 |
785 |
245 |
1 |
|
|
365 |
|
|
315 |
|
|
|
|
1300 |
735 |
|
1250 |
665 |
|
|
ОРС 15-13,5 |
835 |
315 |
2 |
785 |
245 |
1 |
|
|
365 |
|
|
315 |
|
|
|
|
1300 |
755 315 |
2 |
1250 |
685 245 |
|
|
ОРС 15-18 |
835 |
315 |
2 |
785 |
245 |
1 |
|
|
365 |
|
|
315 |
|
|
|
|
1300 |
685 |
4 |
1250 |
615 |
|
|
ОРС 15-21 |
835 |
315 |
2 |
785 |
245 |
1 |
|
|
365 |
|
|
315 |
|
|
|
ОРС 18-9 |
995 |
695 |
2 |
945 |
615 |
1 |
|
|
465 |
|
|
415 |
|
|
|
ОРС 18-9А |
1580 |
695 |
2 |
1530 |
615 |
1 |
|
|
1580 |
695 |
|
1530 |
625 |
|
|
ОРС 18-13,5 |
995 |
315 |
2 |
945 |
245 |
1 |
|
|
465 |
|
|
415 |
|
|
|
|
1300 |
885 |
|
1250 |
815 |
|
|
ОРС 15-15 |
835 |
315 |
2 |
785 |
245 |
1 |
|
|
365 |
|
|
315 |
|
|
|
|
1580 |
815 |
|
1530 |
77 |
|
|
ОРС 18-15 |
995 |
315 |
2 |
945 |
245 |
1 |
|
|
465 |
|
|
415 |
|
|
|
БРС 22-7,5 |
1300 |
545 |
2 |
1250 |
465 |
1 |
|
БРС 22-9 |
1300 |
695 |
2 |
1250 |
615 |
1 |
|
БРС24-7,5 |
1580 |
545 |
2 |
1530 |
465 |
1 |
|
БРС 24-9 |
1580 |
695 |
2 |
1530 |
615 |
1 |
ПРИЛОЖЕНИЕ
5
Справочное
СПЕЦИФИКАЦИЯ СТЕКОЛ ДЛЯ ОКОН И БАЛКОННЫХ ДВЕРЕЙ ОБЩЕСТВЕННЫХ ЗДАНИЙ
|
|
Размер, мм |
|||||
|
Марка |
внутренний |
наружный |
||||
|
|
Высота |
Ширина |
Кол. |
Высота |
Ширина |
Кол. |
|
ОРС 12-9В |
980 |
695 |
2 |
930 |
615 |
1 |
|
ОРС 12-12В |
980 |
995 |
2 |
930 |
915 |
1 |
|
ОРС12-13,5В |
980 |
1145 |
2 |
930 |
1065 |
1 |
|
ОРС 12-15В |
980 |
775 |
2 |
930 |
705 |
1 |
|
|
|
385 |
|
|
315 |
|
|
ОРС12-18В |
980 |
995 |
2 |
930 |
925 |
1 |
|
|
|
465 |
|
|
395 |
|
|
ОРС 12-21В |
980 |
1195 |
2 |
930 |
1125 |
1 |
|
|
|
565 |
|
|
495 |
|
|
ОРС 18-9В |
1050 |
695 |
2 |
1000 |
615 |
1 |
|
|
395 |
|
|
335 |
|
|
|
ОРС 18-12В |
1050 |
995 |
2 |
1000 |
915 |
1 |
|
|
395 |
|
|
335 |
|
|
|
ОРС18-13,5В |
1050 |
1145 |
2 |
1000 |
1065 |
1 |
|
|
395 |
|
|
335 |
|
|
|
|
1580 |
385 |
|
1530 |
315 |
|
|
ОРС 18-15В |
1050 |
775 |
2 |
1000 |
705 |
1 |
|
|
395 |
|
|
335 |
|
|
|
|
1580 |
465 |
|
1530 |
395 |
|
|
ОРС 18-18В |
1050 |
995 |
2 |
1000 |
925 |
1 |
|
|
395 |
|
|
335 |
|
|
|
|
1580 |
565 |
|
1530 |
495 |
|
|
ОРС 18-21В |
1050 |
1195 |
2 |
1000 |
705 |
1 |
|
|
395 |
|
|
335 |
1125 |
|
|
|
1580 |
|
|
1530 |
|
|
|
ОРС 18-24В |
1050 |
1030 |
2 |
1000 |
960 |
1 |
|
|
395 |
|
|
335 |
|
|
|
ОРС 18-9Г |
1580 |
695 |
2 |
1530 |
615 |
1 |
|
|
1580 |
|
|
1530 |
|
|
|
ОРС 18-27В |
1050 |
1180 |
2 |
1000 |
1110 |
1 |
|
|
395 |
|
|
335 |
|
|
|
ОРС 18-12Г |
1580 |
995 |
2 |
1530 |
915 |
1 |
|
ОРС18-13,5Г |
1580 |
1145 |
2 |
1530 |
1065 |
1 |
|
ОРС 18-15Г |
1580 |
775 |
2 |
1530 |
705 |
1 |
|
|
|
385 |
|
|
315 |
|
|
ОРС 18-18Г |
1580 |
995 |
2 |
1530 |
925 |
1 |
|
|
|
465 |
|
|
395 |
|
|
ОРС 18-21Г |
1580 |
1195 |
2 |
1530 |
1125 |
1 |
|
|
|
565 |
|
|
495 |
|
|
ОРС 18-24Г |
1580 |
1030 |
4 |
1530 |
960 |
2 |
|
ОРС 18-27Г |
1580 |
1175 |
2 |
1530 |
1105 |
1 |
|
|
|
525 |
4 |
|
455 |
2 |
|
ОРС 21-9В |
1350 |
695 |
2 |
1300 |
615 |
1 |
|
|
395 |
|
|
335 |
|
|
|
ОРС 21-12В |
1350 |
995 |
2 |
1300 |
915 |
1 |
|
|
395 |
|
|
335 |
|
|
|
ОРС21-13,5В |
1350 |
1145 |
2 |
1300 |
1065 |
1 |
|
|
395 |
|
|
335 |
|
|
|
|
1880 |
385 |
|
1830 |
315 |
|
|
ОРС 21-15В |
1350 |
775 |
2 |
1300 |
705 |
1 |
|
|
395 |
|
|
335 |
|
|
|
|
1880 |
465 |
|
1830 |
395 |
|
|
ОРС 21-18В |
1350 |
995 |
2 |
1300 |
925 |
1 |
|
|
395 |
|
|
335 |
|
|
|
ОРС 21-9Г |
1880 |
695 |
2 |
1830 |
615 |
1 |
|
|
1880 |
565 |
|
1830 |
495 |
|
|
ОРС 21-21В |
1350 |
1195 |
2 |
1300 |
1125 |
1 |
|
|
395 |
|
|
335 |
|
|
|
|
1880 |
|
|
1830 |
|
|
|
ОРС 21-24В |
1350 |
1030 |
2 |
1300 |
960 |
1 |
|
|
395 |
|
|
335 |
|
|
|
|
1880 |
|
|
1830 |
|
|
|
ОРС 21-27В |
1350 |
1080 |
2 |
1300 |
1110 |
1 |
|
|
395 |
|
|
335 |
|
|
|
ОРС 21-12Г |
1880 |
995 |
2 |
1830 |
915 |
1 |
|
ОРС21-13,5Г |
1880 |
1145 |
2 |
1830 |
1065 |
1 |
|
ОРС 21-15Г |
1880 |
775 |
2 |
1830 |
705 |
1 |
|
|
|
385 |
|
|
315 |
|
|
ОРС 21-18Г |
1880 |
995 |
2 |
1830 |
925 |
1 |
|
|
|
465 |
|
|
395 |
|
|
ОРС 21-21Г |
1880 |
1195 |
2 |
1830 |
1125 |
1 |
|
|
|
565 |
|
|
495 |
|
|
ОРС 21-24Г |
1880 |
1030 |
4 |
1830 |
960 |
2 |
|
ОРС 21-27Г |
1880 |
1175 |
2 |
1830 |
1105 |
1 |
|
|
|
525 |
4 |
|
455 |
2 |
|
БРС 28-9 |
1350 |
695 |
2 |
1300 |
615 |
1 |
|
|
395 |
|
|
335 |
|
|
|
БРС 28-12 |
1350 |
995 |
2 |
1300 |
915 |
1 |
|
|
395 |
|
|
335 |
|
|
|
БРС 28-18 |
1350 |
|
|
1300 |
735 |
|
|
|
|
750 |
4 |
|
685 |
1 |
|
|
395 |
|
|
335 |
735 |
|
|
|
|
|
|
|
685 |
|
ПРИЛОЖЕНИЕ
6
Справочное
СОЕДИНИТЕЛЬ ФРАМУЖНЫЙ
1 - ограничитель; 2 - соединитель
Черт. 1

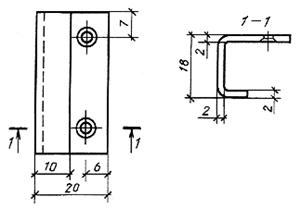

РУЧКА-УПОР
Шурупы 1-3´25 по ГОСТ 1145-80 (2 шт.).
Черт. 2
Приложение к письму Минстроя России от 17 апрели 1997 г. № СП-232/13
РЕКОМЕНДАЦИИ
по применению окон и балконных дверей с различными значениями сопротивления теплопередаче (Rо, м2 С/Вт) для жилых и общественных зданий
|
Градусосутки отопительного периода |
Планируемое значение Rотр |
Рекомендуемые конструкции деревянных и поливинилхлоридных (ПВХ) окон и балконных дверей |
Справочное значение Rо |
|
до 2500 |
0,38 |
Деревянные по ГОСТ 24700 и ПВХ окна с однокамерными стеклопакетами (СПО) |
0,38 |
|
|
|
Деревянные спаренные по ГОСТ 11214 |
0,40 |
|
|
|
Деревянные раздельные по ГОСТ 11214 |
0,43 |
|
до 4000 |
0,50 |
Деревянные по ГОСТ 24700 и ПВХ окна с двухкамерными стеклопакетами (СПД) |
0,50 |
|
|
|
Деревянные по ГОСТ 24700 и ПВХ окна с СПО и теплоотражающим покрытием внутреннего стекла (ТОП) |
0,53 |
|
до 5000 |
0,55 |
Деревянные с тройным остеклением по ГОСТ 16289 |
0,55 |
|
|
|
Деревянные со стеклом и СПО по ГОСТ 24699 |
0,55 |
|
|
|
Деревянные по ГОСТ 24700 и ПВХ окна с СПД и ТОП |
0,57 |
|
|
|
Деревянные по ГОСТ 24700 и ПВХ окна с СПО и ТОП, заполнение - аргон |
0,60 |
|
до 6000 |
0,65 |
Деревянные по ГОСТ 24700 и ПВХ окна с СПД и ТОП, межстекольные расстояния 12 и 8 мм. |
0,65 |
|
|
|
с усиленными сечениями профилей |
0,55 |
|
|
|
Деревянные спаренные по ГОСТ 11214 с установкой теплового экрана между стекол |
0,65 |
|
|
|
Деревянные с тройным остеклением по ГОСТ 16289 с ТОП |
0,65 |
|
|
|
Деревянные со стеклом и СПО с ТОП по ГОСТ 24699 |
0,65 |
|
до 8000 |
0,75 |
Деревянные со стеклом и СПО с ТОП по ГОСТ 24699, заполнение - аргон, с усиленным сечением профилей |
0,75 |
|
|
|
Деревянные со стеклом и СПД с ТОП по ГОСТ 24699, межстекольные расстояния 12 и 8 мм, аргон, с усиленным сечением профилей |
0,75 |
|
свыше 8000 |
0,85 |
Деревянные с тройным остеклением с ТОП по ГОСТ 16289 и установкой в спаренной части теплового экрана |
0,85 |
|
|
|
Деревянные со стеклом и СПО с ТОП по ГОСТ 24699, заполнение - криптон, с усиленным сечением профилей |
1,0 |
Примечания:
1. До внесения изменений в ГОСТ 11214-86, ГОСТ 16289-86, ГОСТ 24699-81, ГОСТ 24700-81 рекомендуется по согласованию с Минстроем России проводить работы по модернизации конструктивных решений окон с учетом современного опыта их производства и применения. При этом в конструкциях окон с сопротивлением теплопередаче выше 0,4 м2 С/Вт рекомендуется применять 2 ряда уплотнительных прокладок.
2. Сопротивление теплопередаче глухой части балконных дверей должно быть не менее чем в 1,5 раза выше сопротивления теплопередаче светопрозрачной части этих изделий.
3. Справочное значение Rо приведено для конструкции с отношением площади остекления к площади заполнения светового проема 0,7-0,75.
