ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТОЙКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕНТРИФУГИРОВАННЫЕ
ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

Конструкция закладных изделий и подпятников

ГОСТ 22687.3-85

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТОЙКИ ЖЕЛЕЗОБЕТОННЫЕ ЦЕНТРИФУГИРОВАННЫЕ ДЛЯ ОПОР ВЫСОКОВОЛЬТНЫХ ЛИНИЙ ЭЛЕКТРОПЕРЕДАЧИ

Конструкция закладных изделий и подпятников

Centrifugal reinforced concrete posts for high-voltage transmission lines. Structure of fitting products

ГОСТ
22687.3-85

Постановлением Государственного комитета СССР по делам строительства от 25 октября 1984 г. № 180 срок введения установлен

с 01.01.86

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на закладные изделия и подпятники для железобетонных центрифугированных конических и цилиндрических стоек кольцевого сечения по ГОСТ 22687.1-85 и ГОСТ 22687.2-85, предназначенных для опор линий электропередачи напряжением 35-750 кВ, и устанавливает конструкцию указанных закладных изделий и подпятников.

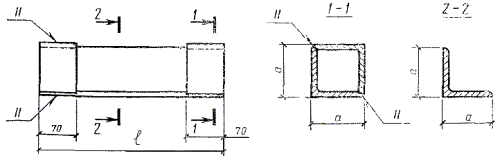

2. Форма и размеры закладных изделий должны соответствовать указанным на черт. 1.

Спецификация элементов на закладное изделие приведена в табл. 1.

Соединение элементов закладных изделий выполняют ручной дуговой сваркой швами.

3. Форма и размеры закладных изделий для фланцевых соединений стоек должны соответствовать указанным на черт. 2.

Спецификация элементов на эти закладные изделия приведена в табл. 2.

4. Форма и размеры подпятников, показатели их материалоемкости должны соответствовать указанным на черт. 3-4 и приведенным в табл. 3.

5. Подпятники следует изготовлять из тяжелого бетона средней плотности более 2200 до 2500 кг/м3 включительно.

6. Армирование подпятников должно соответствовать приведенному на черт. 5.

Спецификация арматурных элементов на подпятник приведена в табл. 4.

7. Крестообразные соединения стержней - по ГОСТ 14098-85.

Тавровое соединение анкерных стержней с фасонкой - по ГОСТ 14098-85.

Режимы сварки следует принимать согласно СН 393-78.

8. Технические требования к закладным изделиям и подпятникам - по ГОСТ 22687.0-85.

9. Оценка качества и методы контроля закладных изделий - по ГОСТ 10922-75.

Закладные изделия

Исполнение 1

Б203, Б209-Б218, Б220-Б238, Б243, Б244, Б607-Б609, Б692, Б693

Исполнение 2

(только для стоек СК26.2-1, СК22.2-1, СК26.3-1, СЦ20.2-1, СЦ20.2-2)

Б221-Б230, Б233, Б236-Б239, Б244, Б609, Б692, Б603

Черт. 1

Таблица 1

Марка закладного изделия

Сечение

l, мм

a/b, мм

Масса, кг

1

2

3

4

5

Б202

Уголок 50 ´ 50

50

50

0,2

Б204

Уголок 36 ´ 4

365

-

2,4

Æ12AI

1070

Б205

Уголок 36 ´ 4

500

-

3,3

Æ12AI

1490

Б206

Уголок 36 ´ 4

450

-

3,0

Æ12AI

1330

Б207

Уголок 36 ´ 4

515

-

4,0

Æ12AI

1740

Б208

Уголок 36 ´ 4

520

-

3,6

Æ12AI

1635

Б209

Уголок 36 ´ 4

320

40

1,4

Б210

330

1,4

Б211

340

1,5

Б212

350

1,5

Б213

360

1,6

Б214

370

1,6

Б215

380

1,7

Б216

390

1,7

Б217

400

1,8

Б218

415

1,8

Б220

Уголок 36 ´ 4

425

40

1,9

Б221

435

1,9

Б222

445

2,0

Б223

450

2,0

Б224

460

2,1

Б225

470

2,1

Б226

480

2,2

Б227

Уголок 50 ´ 5

400

55

3,1

Б228

405

3,2

Б229

425

3,3

Б230

445

3,4

Б231

460

3,5

Б232

470

3,6

Б233

575

4,4

Б234

555

4,2

Б235

Уголок 160 ´ 10

555

160/70

19,8

Б235-1

465

16,6

Б235-2

480

17,1

Б235-3

500

17,8

Б235-4

520

18,6

Б236

Уголок 36 ´ 4

495

40

2,2

Б237

505

2,2

Б238

Уголок 50 ´ 5

510

55

4,0

Б239

415

3,2

Б240

Уголок 36 ´ 4

450

-

3,3

Æ12AI

1390

Б241

Уголок 36 ´ 4

570

-

4,0

Æ12AI

1780

Б243

Уголок 50 ´ 5

480

55

3,7

Б244

430

3,2

Б607

625

4,8

Б608

610

4,6

Б609

590

4,4

Б610

Уголок 160 ´ 10

580

160/70

20,8

Б691

Уголок 50 ´ 5

760

-

7,8

Æ12AI

2350

Б692

Уголок 63 ´ 5

785

68

7,6

Б693

Уголок 50 ´ 5

785

55

6,0

Примечание. Разрешается применять закладные изделия других конструкций, которые удовлетворяют всей совокупности предъявляемых к ним требований.

Закладные изделия

Черт. 2

Таблица 2

Марка

Номер позиции

Эскиз

Сечение

Длина, мм

Количество позиций

Масса, кг

одной детали

всех деталей

марки

М5

1



-250 ´ 10

2480

1

48,7

49

63

2

¾¾¾¾

Æ14AIII

2405

1

2,9

3

3

¾¾¾¾

Æ14AV

700

12

0,8

10



Наплавленный металл





1

М5-1

4



Труба Dн = 820 ´ 10

250

1

50

50

64

3

¾¾¾¾

Æ14AV

700

12

0,8

10

5

¾¾¾¾

Æ14AIII

2468

1

3,0

3



Наплавленный металл





1

Мб





-95 ´ 10

180

1

0,8

1

1

М7





-98 ´ 25

1000

1

52,8

53

53

М7-1





-100 ´ 25

1020

1

56,7

57

57



















Д23 (ПК-1)

6

Æ8AIII

250

4

0,1

0,4

1

7

¾¾¾¾

Æ8AIII

430

1

0,2

0,2

Подпятники марок П1, П2 и П3

Черт. 3

Подпятники марок ПК-1, П1-3, П4-1

Черт. 4

Таблица 3

Марка подпятника

Геометрические размеры, мм

Расход материалов

Применяемость в стойках

Dн

Dв

d1

d2

Бетон

Арматура

Закладные изделия, кг

Общий расход, кг

Класс

Объем, мм

Диаметр, мм

Масса, кг

П1

560

-

50

-

В25

0,012

Æ8AI/Æ8AI

2,0/0,3

1

3,3

СЦ22.1-1

П2

650

-

50

-

0,017

Æ8AI/Æ8AI

3,0/0,3

4,3

СК26.1-1¸СК26.1-3; СК26.1-5; СК26.1-6; СК26.2-1; СК22.1-1¸СК22.1-3; СК22.2-1; СК22.3-1

П3

800

-

60

-

0,03

Æ8AI/Æ8AI

5,0/0,3

6,3

СЦ20.1-1; СЦ20.2-1; СЦ20.2-2

ПК-1

650

440

200

150

0,06

Æ8АIII/Æ8АI

4,0/0,3

3

7,3

СК26.1-4

П1-3

600

420

180

80

0,038

Æ8AI/Æ12AI

4,0/1,0

-

5,0

СЦ26.1-1; СЦ26.3-1; СЦ26.3-2

П4-1

800

-

100

-

0,05

Æ8AI/Æ8AI

5,3/0,2

1

6,5

СЦ20.3-1н

Примечание. В числителе приведены данные для подпятников, в знаменателе - для монтажных петель. Марка стали - ВСт3пс.

Армирование подпятников

Черт. 5

Таблица 4

Обозначение подпятника

Арматурный элемент

Номер позиции

Диаметр, мм

Длина, мм

Количество позиций

Общая длина, м

П1

С165

1

08AI

500

2

1,0

2

08AI

460

4

1,8

3

08AI

310

4

1,2

28

08AI

800

1

0,8

П2

С166

4

08AI

600

2

1,2

5

08AI

580

4

2,3

6

08AI

520

4

2,1

7

08AI

380

4

1,5

28

08AI

800

1

0,8

П3

С169

8

08AI

750

2

1,5

9

08AI

730

4

2,9

10

08AI

670

4

2,7

11

08AI

570

4

2,3

12

08AI

380

4

1,5

29

08AI

800

1

0,8

ПК-1

С168 (2 шт.)

13

08AIII

600

12

7,2

14

08AIII

410

8

3,3

15

08AIII

220

8

1,8

30

08AIII

770

1

0,8

П1-3

С131

16

08AI

560

4

2,2

17

08AI

440

4

1,8

19

08AI

320

4

1,3

С132

18

08AI

370

4

1,5

20

08AI

220

4

0,9

31

08AI

220

8

1,8

32

08AI

350

1

0,4

П4-1

С1

21

08AI

750

2

1,5

22

08AI

730

4

2,9

23

08AI

670

4

2,7

24

08AI

570

4

2,3

25

08AI

380

4

1,5

26

08AI

2450

1

2,5

27

08AI

390

1

0,4
