ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЕРЕМЫЧКИ ЖЕЛЕЗОБЕТОННЫЕ
ДЛЯ ЗДАНИЙ С КИРПИЧНЫМИ
СТЕНАМИ

Технические условия

ГОСТ 948-84

Государственный комитет СССР ПО СТРОИТЕЛЬСТВУ И
ИНВЕСТИЦИЯМ

Москва

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЕРЕМЫЧКИ ЖЕЛЕЗОБЕТОННЫЕ ДЛЯ ЗДАНИЙ
С КИРПИЧНЫМИ СТЕНАМИ

Технические условия

Reinforced concrete lintels for brick wall buildings.
Specifications

ГОСТ
948-84

Взамен
ГОСТ 948-76

постановлением Государственного комитета СССР по делам строительства от 28 ноября 1984 г. № 193 срок введения установлен

с 01.01.86

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на железобетонные перемычки, изготовляемые из тяжелого бетона и предназначенные для перекрытия проемов в кирпичных стенах зданий различного назначения.

Допускается применение перемычек для перекрытия проемов в стенах из искусственных и природных камней.

Перемычки, предназначенные для эксплуатации в условиях воздействия агрессивной среды, а также в зданиях с расчетной сейсмичностью 7 баллов и более, должны удовлетворять дополнительным требованиям, установленным проектной документацией здания в соответствии с требованиями СНиП II-28-73 и СНиП II-7-81 и указанным в заказе на изготовление перемычек.

1. ТИПЫ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

1.1. Перемычки подразделяют на следующие типы:

ПБ - брусковые, шириной до 250 мм включительно (черт. 1);

ПП - плитные, шириной более 250 мм (черт. 2);

ПГ - балочные, с четвертью для опирания или примыкания плит перекрытий (черт. 3);

ПФ - фасадные, выходящие на фасад здания и предназначенные для перекрытия проемов с четвертями при толщине выступающей части кладки в проеме 250 мм и более (черт. 4).

1.2. Форма, размеры и показатели материалоемкости (расход бетона и стали) перемычек для стен из кирпича толщиной 65 мм должны соответствовать:

типа    ПБ - указанным на черт. 1 и в табл. 1;

»        ПП           »           »     »  2 и в табл. 2;

»        ПГ            »           »     »  3 и в табл. 3;

»        ПФ           »           »     »  4 и в табл. 4.

1.3. Форма, размеры и показатели материалоемкости (расход бетона и стали) перемычек для стен из кирпича толщиной 88 мм должны соответствовать:

типа    ПБ - указанным на черт. 1 и в табл. 5;

»        ПП           »           »     »  2 и в табл. 6;

»        ПФ           »           »     »  4 и в табл. 7.

1.4. Перемычки типов ПБ и ПП допускается изготовлять с технологическим уклоном боковых и торцевых граней. В этом случае размеры нижней грани перемычки могут быть меньше соответствующих размеров верхней грани: длина - до 20 мм, ширина - до 8 мм (черт. 1 и 2).

1.5. Марки бетона по морозостойкости перемычек назначают в зависимости от значений расчетных зимних температур наружного воздуха в районе строительства согласно указаниям обязательного приложения.

1.6. Из перемычек типов ПБ и ПП, предусмотренных в двух вариантах армирования (с напрягаемой и ненапрягаемой продольной арматурой), следует применять преимущественно предварительно напряженные.

1.7. Перемычки изготовляют со строповочными отверстиями диаметром 30 мм, предусмотренными для подъема и монтажа перемычек с применением специальных захватных устройств, или с монтажными петлями.

В случаях, предусмотренных проектной документацией здания с расчетной сейсмичностью 7 баллов и более, перемычки могут иметь выпуски арматуры и закладные изделия.

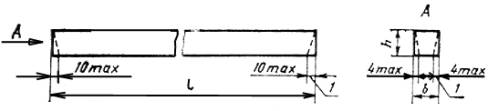

Перемычка типа ПБ

1 - технологический уклон

Черт. 1

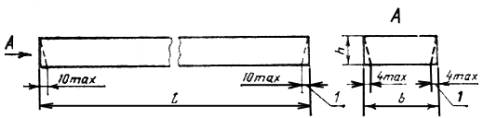

Перемычка типа ПП

1 - технологический уклон

Черт. 2

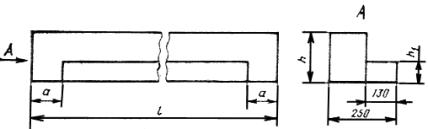

Перемычка типа ПГ

Черт. 3

Перемычка типа ПФ

Черт. 4

Таблица 1

Код ОКП

Марка перемычки

Основные размеры перемычки, мм

Расчетная нагрузка кН/м

(кгс/м)

Расход материалов

Масса перемычки (справочная), кг

Обозначение выпуска типовой проектной документации серии 1.038.1-1

Длина

Ширина

Высота

Бетон, м3

Сталь, кг

Перемычки с ненапрягаемой арматурой

58 2821 0553

1ПБ10-1

1030

120

65

0,98 (100)

0,008

0,31

20

Выпуск 1

58 2821 0554

1ПБ13-1

1290

0,010

0,41

25

58 2821 0555

1ПБ16-1

1550

0,012

0,48

30

58 2821 0556

2ПБ10-1

1030

120

140

0,017

0,24

43

58 2821 0557

2ПБ10-1-п

0,50

58 2821 0558

2ПБ13-1

1290

0,022

0,31

54

58 2821 0559

2ПБ13-1-п

0,57

58 2821 0560

2ПБ16-2

1550

1,96 (200)

0,026

0,53

65

58 2821 0561

2ПБ16-2-п

0,79

58 2821 0562

2ПБ17-2

1680

0,028

0,57

71

58 2821 0563

2ПБ17-2-п

0,83

58 2821 0564

2ПБ19-3

1940

2,94 (300)

0,033

0,85

81

58 2821 0565

2ПБ19-3-п

1,11

58 2821 0566

2ПБ22-3

2200

0,037

1,18

92

58 2821 0567

2ПБ22-3-п

1,44

58 2821 0568

2ПБ25-3

2460

3,92 (400)

0,041

1,85

103

58 2821 0569

2ПБ25-3-п

2,11

58 2821 0570

2ПБ26-4

2590

0,044

2,40

109

58 2821 0571

2ПБ26-4-п

2,66

58 2821 0572

2ПБ29-4

2850

0,048

3,06

120

58 2821 0573

2ПБ29-4-п

3,32

58 2821 0574

2ПБ30-4

2980

0,050

3,19

125

58 2821 0575

2ПБ30-4-п

3,45

58 2821 0576

3ПБ13-37

1290

120

220

37,27 (3800)

0,034

1,74

85

58 2821 0577

3ПБ13-37-п

2,06

58 2821 0578

3ПБ16-37

1550

0,041

2,94

102

58 2821 0579

3ПБ16-37-п

3,26

58 2821 0580

3ПБ18-37

1810

0,048

3,88

119

58 2821 0581

3ПБ18-37-п

4,20

58 2821 0582

3ПБ18-8

1810

7,85 (800)

0,048

1,18

119

58 2821 0583

3ПБ-18-8-п

1,50

58 2821 0584

3ПБ21-8

2070

0,055

1,41

137

58 2821 0585

3ПБ21-8-п

1,73

58 2821 0586

3ПБ25-8

2460

0,065

2,10

162

58 2821 0587

3ПБ25-8-п

2,42

58 2821 0588

3ПБ27-8

2720

0,072

3,22

180

58 2821 0589

3ПБ27-8-п

3,54

58 2821 0590

3ПБ30-8

2980

0,079

3,54

197

58 2821 0591

3ПБ30-8-п

3,86

58 2821 0592

3ПБ34-4

3370

3,92 (400)

0,089

2,73

222

58 2821 0593

3ПБ34-4-п

3,31

58 2821 0594

3ПБ36-4

3630

0,096

4,10

240

58 2821 0595

3ПБ36-4-п

4,68

58 2821 0596

3ПБ39-8

3890

7,85 (800)

0,103

10,13

257

58 2821 0597

3ПБ39-8-п

10,71

58 2821 0598

4ПБ30-4

2980

120

290

3,92 (400)

0,104

1,85

259

58 2821 0599

4ПБ30-4-п

2,49

58 2821 0600

4ПБ44-8

4410

7,85 (800)

0,154

11,88

385

58 2821 0601

4ПБ44-8-п

12,52

58 2821 0602

4ПБ48-8

4800

0,167

15,12

418

58 2821 0603

4ПБ48-8-п

15,76

58 2821 0604

4ПБ60-8

5960

0,207

29,20

519

58 2821 0605

4ПБ60-8-п

29,84

58 2821 0606

5ПБ18-27

1810

250

220

27,46 (2800)

0,100

3,76

250

58 2821 0607

5ПБ18-27-п

4,34

58 2821 0608

5ПБ21-27

2070

0,114

5,48

285

58 2821 0609

5ПБ21-27-п

6,06

58 2821 0610

5П21-27-а

8,75

58 2821 0611

5ПБ21-27-ап

9,33

58 2821 0612

5ПБ25-27

2460

0,135

8,48

338

58 2821 0613

5ПБ25-27-п

9,06

58 2821 0614

5ПБ25-27-а

11,75

58 2821 0615

5ПБ25-27-ап

12,33

58 2821 0616

5ПБ27-27

2720

0,150

11,91

375

58 2821 0617

5ПБ27-27-п

12,49

58 2821 0618

5ПБ27-27-а

15,18

58 2821 0619

5ПБ27-27-ап

15,76

58 2821 0620

5ПБ30-27

2980

0,164

19,44

410

58 2821 0621

5ПБ30-27-п

20,02

58 2821 0622

5ПБ30-27-а

22,71

58 2821 0623

5ПБ30-27-ап

23,29

58 2821 0624

5ПБ31-27

3110

0,171

22,84

428

58 2821 0625

5ПБ31-27-п

23,42

58 2821 0626

5ПБ25-37

2460

37,27 (3800)

0,135

11,04

338

58 2821 0627

5ПБ25-37-п

11,62

58 2821 0628

5ПБ27-37

2720

0,150

20,34

375

58 2821 0629

5ПБ27-37-п

20,92

58 2821 0630

5ПБ30-37

2980

0,164

27,50

410

58 2821 0631

5ПБ30-37-п

28,08

58 2821 0632

5ПБ34-20

3370

19,61 (2000)

0,185

22,28

463

58 2821 0633

5ПБ34-20-п

22,86

58 2821 0634

5ПБ36-20

3630

0,200

28,31

500

58 2821 0635

5ПБ36-20-п

28,89

58 2821 0636

6ПБ 5-37

3500

250

290

37,27 (3800)

0,254

43,70

634

Выпуск 12

58 2821 0637

7ПБ 0-52

5950

250

585

51,58 (5260)

0,870

103,80

2175

Перемычки с напрягаемой арматурой класса Ат-V

58 2811 0136

5ПБ21-27 АтV

2070

250

220

27,46 (2800)

0,114

4,92

285

Выпуск 8

58 2811 0137

5ПБ21-27 АтV-а

8,19

58 2811 0138

5ПБ25-27 АтV

2460

0,135

5,80

338

58 2811 0139

5ПБ25-27 АтV-а

9,07

58 2811 0140

5ПБ25-37 АтV

37,27 (3800)

7,12

58 2811 0141

5ПБ27-37 АтV

2720

0,150

9,58

375

58 2811 0142

5ПБ27-27 АтV

27,46 (2800)

7,84

58 2811 0143

5ПБ27-27 Ат-V-а

11,11

58 2811 0144

5П 30-27 АтV

2980

0,164

10,34

410

58 2811 0145

5ПБ30-27 АтV-а

13,61

58 2811 0146

5ПБ30-37 АтV

37,27 (3800)

16,44

58 2811 0147

5ПБ31-37 АтV

3110

27,46 (2800)

0,171

10,82

428

58 2811 0148

5ПБ34-20 АтV

3370

19,61 (2000)

0,185

9,46

463

58 2811 0149

5ПБ 36-20 АтV

3630

0,200

12,54

500

Перемычки с напрягаемой арматурой класса Ат-IVС

58 2811 0121

5ПБ21-27 АтIVС

2070

250

220

27,46 (2800)

0,114

4,92

285

Выпуск 9

58 2811 0122

5ПБ21-27АтIVС-а

8,19

58 2811 0123

5ПБ25-27 АтIVС

2460

0,135

7,12

338

58 2811 0124

5ПБ25-27 АтIVС-а

10,39

58 2811 0125

5П 25-37 АтIVС

37,27 (3800)

8,70

58 2811 0126

5ПБ27-37 АтIVС

2720

0,150

11,58

375

58 2811 0127

5ПБ27-27 АтIVС

27,46 (2800)

7,84

58 28110128

5ПБ27-27АтIVС-а

11,11

58 2811 0129

5ПБ30-27 АтIVС

2980

0,164

12,54

410

58 2811 0130

5ПБ30-27 АтIVС-а

15,81

58 2811 0131

5ПБ30-37 АтIVС

37,27 (3800)

16,44

58 2811 0132

5ПБ31-27 АтIVС

3110

27,46 (2800)

0,171

13,12

428

58 2811 0133

5ПБ34-20 АтIVС

3370

19,61 (2000)

0,185

11,62

463

58 2811 0134

5ПБ36-20 АтIVС

3630

0,200

15,24

500

Таблица 2

Код ОКП

Марка перемычки

Основные размеры перемычки, мм

Расчетная нагрузка кН/м (кгс/м)

Расход материалов

Масса перемычки (справочная), кг

Обозначение выпуска типовой проектной документации серии 1.038.1-1

Длина l

Ширина b

Высота h

Бетон, м3

Сталь, кг

Перемычки с ненапрягаемой арматурой

58 2821 0638

1ПП12-3

1160

380

65

2,94 (300)

0,029

0,71

72

Выпуск 2

58 2821 0639

2ПП14-4

1420

380

140

3,92 (400)

0,076

1,43

189

58 2821 0640

2ПП17-5

1680

4,90 (500)

0,089

1,80

223

58 2821 0641

2ПП18-5

1810

0,096

2,23

241

58 2821 0642

2ПП21-6

2070

5,88 (600)

0,110

2,91

275

58 2821 0643

2ПП23-7

2330

6,86 (700)

0,124

3,90

310

58 2821 0644

2ПП25-8

2460

7,85 (800)

0,131

4,63

327

58 2821 0645

3ПП14-71

1420

380

220



0,119

4,96

297

58 2821 0646

3ПП16-71

1550



0,130

5,16

325

58 2821 0647

3ПП18-71

1810

70,61

0,151

9,56

378

58 2821 0648

3ПП21-71

2070

(7200)

0,173

13,82

433

58 2821 0649

3ПП27-71

2720



0,227

35,82

568

58 2821 0650

3ПП30-10

2980

9,81(1000)

0,249

7,29

623

58 2821 0651

4ПП12-4

1160

510

65

3,92 (400)

0,038

0,98

95

58 2821 0652

5ПП14-5

1420

510

140

4,90 (500)

0,101

2,08

253

58 2821 0653

5ПП17-6

1680

5,88 (600)

0,120

2,26

300

58 2821 0654

5ПП23-10

2330

9,81(1000)

0,166

5,68

416

58 2821 0655

6ПП30-13

2980

510

220

12,75 (1300)

0,334

9,66

835

Перемычки с напрягаемой арматурой Ат-V

58 2811 0160

3ПП14-71 АтV

1420

380

220

70,61 (7200)

0,119

3,78

297

Выпуск 8

58 2811 0161

3ПП16-71 АтV

1550

0,130

4,06

325

58 2811 0162

3ПП18-71 АтV

1810

0,151

5,76

378

58 2811 0163

3ПП21-71 АтV

2070

0,173

8,36

433

58 2811 0164

3ПП27-71 АтV

2720

0,227

21,51

568

58 2811 0165

6ПП14-72 АтV

1420

510

220

71,59 (7300)

0,159

4,82

398

58 2811 0166

6ПП16-72 АтV

1550

0,174

5,18

435

58 2811 0167

6ПП18-72 АтV

1810

0,203

5,95

508

58 2811 0168

6ПП21-72 АтV

2070

0,232

8,62

581

58 2811 0169

6ПП27-72 АтV

2720

0,305

17,52

763

Перемычки с напрягаемой арматурой класса Ат-IVС

58 2811 0150

3ПП14-71 АтIVС

1420

380

220

70,61 (7200)

0,119

3,78

297

Выпуск 9

58 2811 0151

3ПП16-71 АтIVС

1550

0,130

4,06

325

58 2811 0152

3ПП18-71 АтIVС

1810

0,151

5,76

378

58 2811 0153

3ПП21-71 АтIVС

2070

0,173

8,36

433

58 2811 0154

3ПП27-71 АтIVС

2720

0,227

24,93

568

58 2811 0155

6ПП14-72 АтIVС

1420

510

220

71,59 (7300)

0,159

4,82

398

58 2811 0156

6ПП16-72 АтIVС

1550

0,174

5,18

435

58 2811 0157

6ПП18-72 АтIVС

1810

0,203

5,95

508

58 2811 0158

6ПП21-72 АтIVС

2070

0,232

8,62

581

58 2811 0159

6ПП27-72 АтIVС

2720

0,305

20,94

763

Таблица 3

Код ОКП

Марка перемычки

Основные размеры перемычки, мм

Расчетная нагрузка, кН/м (кгс/м)

Расход материалов

Масса перемычки (справочная) кг

Обозначение выпуска типовой проектной документации серии 1.038.1-1

Длина l

Ширина b

Высота h

Высота четверти-h1

Бетон, м3

Сталь, кг

58 2821 0656

1ПГ44-8

4410

250

290

220

7,85 (800)

0,194

14,07

484

Выпуск 3

58 2821 0657

1ПГ48-8

4800

0,211

17,15

527

58 2821 0658

2ПГ39-31

3890

250

440

220

31,38 (3200)

0,317

32,02

792

58 2821 0659

2ПГ42-31

4150

0,338

42,99

845

58 2821 0660

2ПГ44-31

4410

0,359

51,81

897

58 2821 0661

2ПГ48-31

4800

0,391

69,59

977

58 2821 0662

3ПГ60-73

5950

380

585

435

72,57 (7400)

0,986

165,70

2465

Выпуск 12

58 2821 0663

4ПГ30-40

2980

380

290

70

40,21 (4100)

0,301

23,83

753

Выпуск 3

58 2821 0664

5ПГ16-40

1550

380

290

140

0,143

4,81

357

58 2821 0665

5ПГ26-40

2590

0,238

17,06

596

58 2821 0666

5ПГ35-17

3500

16,57 (1690)

0,322

23,40

805

Выпуск 12

58 2821 0667

5ПГ35-37



37,27 (3800)

46,70

58 2821 0668

6ПГ44-40

4410

380

440

220

40,21 (4100)

0,611

58,38

1528

Выпуск 3

58 2821 0669

6ПГ60-31

5960

31,38 (3200)

0,826

120,28

2065

58 2821 0670

7ПГ35-23

3500

510

290

140

22,95 (2340)

0,454

32,60

1135

Выпуск 12

58 2821 0671

7ПГ35-52



51,58 (5260)

60,80

58 2821 0672

8ПГ60-40

5960

510

440

220

40,21 (4100)

1,167

149,44

2917

Выпуск 3

Таблица 4

Код ОКП

Марка перемычки

Основные размеры перемычки, мм

Расчетная нагрузка, кН/м (кгс/м)

Расход материалов

Масса перемычки (справочная), кг

Обозначение выпуска типовой проектной документации серии 1.038.1-1

Длина l

Высота h

Высота выступающей части h1

Длина опорной зоны a

Бетон, м3

Сталь, кг

58 2821 0673

1ПФ8-2

770

140

70

130

1,96 (200)

0,018

0,29

45

Выпуск 6

58 2821 0674

1ПФ9-2

900

0,021

0,36

53

58 2821 0675

1ПФ10-2

1030

0,024

0,42

60

58 2821 0676

1ПФ13-3

1310

2,94 (300)

0,032

0,61

80

58 2821 0677

1ПФ14-4

1420

3,92 (400)

0,034

0,67

85

58 2821 0678

1ПФ16-5

1550

4,90 (500)

0,038

0,82

95

58 2821 0679

1ПФ17-5

1680

0,041

0,98

103

58 2821 0680

1ПФ19-6

1940

5,88 (600)

0,048

1,78

120

58 2821 0681

2ПФ22-8

2200

220

70

195

7,85 (800)

0,075

3,33

188

58 2821 0682

2ПФ23-8

2330

0,079

3,85

198

58 2821 0683

2ПФ25-8

2460

0,084

4,09

210

58 2821 0684

2ПФ30-8

2980

0,102

6,04

255

58 2821 0685

2ПФ22-12

2200

11,77 (1200)

0,075

4,71

188

58 2821 0686

2ПФ23-12

2330

0,079

5,00

198

58 2821 0687

2ПФ25-12

2460

0,084

5,59

210

58 2821 0688

2ПФ30-12

2980

0,102

9,01

255

58 2821 0689

3ПФ40-10

4020

290

70

260

9,81 (1000)

0,172

11,89

430

58 2821 0690

3ПФ43-10

4280

0,183

13,67

458

Таблица 5

Код ОКП

Марка перемычки

Основные размеры перемычки, мм

Расчетная нагрузка кН/м (кгс/м)

Расход материалов

Масса перемычки (справочная), кг

Обозначение выпуска типовой проектной документации серии 1.038.1-1

Длина l

Ширина b

Высота h

Бетон, м3

Сталь, кг

Перемычки с ненапрягаемой арматурой

58 2821 0691

8ПБ10-1

1030

120

90

0,98 (100)

0,011

0,35

28

Выпуск 4

58 2821 0692

8ПБ13-1

1290

0,014

0,46

35

58 2821 0693

8ПБ16-1

1550

0,017

0,54

42

58 2821 0694

8ПБ17-2

1680

1,96 (200)

0,018

0,75

45

58 2821 0695

8ПБ19-3

1940

2,94 (300)

0,021

1,16

52

58 2821 0696

9ПБ13-37

1290

120

190

37,27 (3800)

0,029

1,92

74

58 2821 0697

9ПБ13-37-п

2,24

58 2821 0698

9ПБ16-37

1550

0,035

3,00

88

58 2821 0699

9ПБ16-37-п

3,32

58 2821 0700

9ПБ18-37

1810

0,041

5,32

103

58 2821 0701

9ПБ18-37-п

5,64

58 2821 0702

9ПБ18-8

7,85 (800)

1,18

58 2821 0703

9ПБ18-8-п

1,50

58 2821 0704

9ПБ21-8

2070

0,047

1,81

118

58 2821 0705

9ПБ21-8-п

2,13

58 2821 0706

9ПБ22-3

2200

2,94 (300)

0,050

1,34

125

58 2821 0707

9ПБ22-3-п

1,66

58 2821 0708

9ПБ25-3

2460

120

190

2,94 (300)

0,056

1,50

140

58 2821 0711

9ПБ25-3-п

1,82

58 2821 0712

9ПБ25-8

7,85 (800)

2,93

58 2821 0713

9ПБ25-8-п

3,25

58 2821 0714

9ПБ26-4

2590

3,92 (400)

0,059

1,57

148

58 2821 0804

9ПБ26-4-п

1,89

58 2821 0805

9ПБ27-8

2720

7,85 (800)

0,062

3,45

155

58 2821 0806

9ПБ27-8-п

3,77

58 2821 0807

9ПБ29-4

2850

3,92 (400)

0,065

2,36

162

58 2821 0808

9ПБ29-4-п

2,68

58 2821 0809

9ПБ30-4

2980

0,068

2,45

170

58 2821 0810

9ПБ30-4-п

2,77

58 2821 0811

10ПБ18-27

1810

250

190

27,46

0,086

4,00

215

58 2821 0812

10ПБ18-27-п

4,56

58 2821 0813

10ПБ21-27

2070

0,098

5,80

246

58 2821 0814

10ПБ21-27-п

6,36

58 2821 0815

10ПБ21-27-а

8,95

58 2821 0816

10ПБ21-27-ап

9,51

58 2821 0817

10ПБ25-27-а

2460

0,117

14,13

292

58 2821 0818

10ПБ25-27-ап

14,69

58 2821 0819

10ПБ25-27

10,98

58 2821 0820

10ПБ25-27-п

11,54

58 2821 0821

10ПБ25-37

2460

37,27 (3800)

0,117

17,11

292

58 2821 0822

10ПБ25-37-п

17,67

58 2821 0823

10ПБ27-37

2720

0,129

40,83

323

58 2821 0824

10ПБ27-37-п

41,39

58 2821 0825

10ПБ27-27

27,46 (2800)

17,21

58 2821 0826

10ПБ27-27-п

17,77

58 2821 0827

10ПБ27-27-а

20,36

58 2821 0828

10ПБ27-27-ап

20,92

Перемычки с напрягаемой арматурой класса Ат-V

58 2811 0179

9ПБ18-37 АтV

1810

120

190

37,27 (3800)

0,041

3,83

103

Выпуск 10

58 2811 0173

10ПБ18-27 АтV

250

190

27,46 (2800)

0,086

4,27

215

58 2811 0180

10ПБ21-27 АтV

2070

0,098

4,72

246

58 2811 0181

10ПБ21-27 АтV-а

7,87

58 2811 0182

10ПБ25-27 АтV

2460

0,117

6,88

292

58 2811 0183

10ПВ25-27АтV-а

10,03

58 2811 0184

10ПБ25-37 АтV

37,27 (3800)

8,46

58 2811 0185

10ПБ27-37 АтV

2720

0,129

11,32

323

58 2811 0186

10ПБ27-27 АтV

27,46 (2800)

7,58

58 2811 0187

10ПБ27-27 АтV-а

10,73

Перемычки с напрягаемой арматурой класса Ат-IVС

58 2811 0170

9ПБ18-37 АтIVС

1810

120

190

37,27 (3800)

0,41

4,50

103

Выпуск 11

58 2811 0129

10ПБ18-27 АтIVС

250

190

27,46 (2800)

0,086

4,27

215

58 2811 0171

10ПБ21-27 АтIVС

2070

0,098

4,72

246

58 2811 0172

10ПБ21-27 АтIVС-а

7,87

58 2811 0135

10ПБ25-27 АтIVС

2460

0,117

8,46

292

58 2811 0174

10ПБ25-27 АтIVС-а

11,61

58 2811 0175

10ПБ25-37 АтIVС

37,27 (3800)

8,46

58 2811 0176

10ПБ27-37 АтIVС

2720

0,129

13,60

323

58 2811 0177

10ПБ27-27 АтIVС

27,46 (2800)

9,32

58 2811 0178

10ПБ27-27 АтIVС-а

12,47

Таблица 6

Код ОКП

Марка перемычки

Основные размеры перемычки, мм

Расчетная нагрузка кН/м (кгс/м)

Расход материалов

Масса перемычки (справочная), кг

Обозначение выпуска типовой проектной документации серии 1.038.1-1

Длина l

Ширина b

Высота h

Бетон, м3

Сталь, кг

Перемычки с ненапрягаемой арматурой

58 2821 0829

7ПП12-3

1160

380

90

2,94 (300)

0,040

1,08

100

Выпуск 5

58 2821 0830

7П14-4

1420

3,92 (400)

0,049

1,27

121

58 2821 0831

8ПП17-5

1680

380

190

4,90 (500)

0,121

3,14

303

58 2821 0832

8ПП18-5

1810

0,131

3,44

327

58 2821 0833

8ПП21-6

2070

5,88 (600)

0,149

4,04

374

58 2821 0834

8ПП23-7

2330

6,86 (700)

0,168

5,12

421

58 2821 0835

8ПП25-8

2460

7,85 (800)

0,178

6,74

444

58 2821 0836

8ПП30-10

2980

9,81 (1000)

0,215

9,83

538

58 2821 0860

8ПП14-71

1420

70,61 (7200)

0,103

6,32

256

58 2821 0861

8ПП16-71

1550

0,112

6,82

280

58 2821 0862

8ПП18-71

1810

0,131

12,59

327

58 2821 0863

8ПП21-71

2070

0,149

19,99

374

58 2821 0864

8П27-71

2720

0,196

61,82

491

58 2821 0837

9ПП12-4

1160

510

90

3,92 (400)

0,053

1,34

133

58 2821 0838

9ПП14-5

1420

4,90 (500)

0,065

1,57

163

58 2821 0839

9ПП17-6

1680

5,88 (600)

0,077

2,71

193

58 2821 0840

10ПП23-10

2330

510

190

9,81 (1000)

0,226

6,76

564

58 2821 0841

10ПП30-13

2980

12,75 (1300)

0,289

13,40

722

Перемычки с напрягаемой арматурой класса Ат-V

58 2811 0198

8ПП14-71 АтV

1420

380

190

70,61 (7200)

0,103

3,79

256

Выпуск 10

58 2811 0200

8ПП16-71 АтV

1550

0,112

3,99

280

58 2811 0201

8ПП18-71 АтV

1810

0,131

5,90

327

58 2811 0202

8ПП21-71 АтV

2070

0,149

8,56

374

58 2811 0203

8ПП27-71 АтV

2720

0,196

25,28

491

58 2811 0204

10ПП14-72 АтV

1420

510

190

71,59 (7300)

0,138

4,80

344

58 2811 0205

10ПП16-72 АтV

1550

0,150

5,08

375

58 2811 0206

10ПП18-72 АтV

1810

0,175

6,08

438

58 2811 0207

10ПП21-72 АтV

2070

0,201

8,80

501

58 2811 0208

10ПП27-72 АтV

2720

0,264

21,22

659

Перемычки с напрягаемой арматурой класса Ат-IVС

58 2811 0188

8ПП14-71 АтIVС

1420

380

190

70,61 (7200)

0,103

3,79

256

Выпуск 11

58 2811 0189

8ПП16-71 АтIVС

1550

0,112

4,95

280

58 2811 0190

8ПП18-71 АтIVС

1810

0,131

7,37

327

58 2811 0191

8ПП21-71 АтIVС

2070

0,149

10,54

374

58 2811 0192

8ПП27-71 АтIVС

2720

0,196

29,09

491

58 2811 0193

10ПП14-72 АтIVС

1420

510

190

71,59 (7300)

0,138

4,80

344

58 2811 0194

10ПП16-72 АтIVС

1550

0,150

5,08

375

58 2811 0195

10ПП18-72 АтIVС

1810

0,175

7,55

438

58 2811 0196

10ПП21-72 АтIVС

2070

0,201

10,78

501

58 2811 0197

10ПП27-72 АтIVС

2720

0,264

25,03

659

Таблица 7

Код ОКП

Марка перемычки

Основные размеры перемычки, мм

Расчетная нагрузка, кН/м (кгс/м)

Расход материалов

Масса перемычки (справочная) кг

Обозначение выпуска типовой проектной документации серии 1.038.1-1

Длина l

Высота h

Высота выступающей части h1

Длина опорной зоны a

Бетон, м3

Сталь, кг

58 2821 0842

4ПФ8-2

770

90

90

130

1,96 (200)

0,014

0,53

35

Выпуск 7

58 2821 0843

4ПФ9-2

900

0,017

0,58

43

58 2821 0844

4ПФ10-2

1030

0,020

0,63

50

58 2821 0845

4ПФ13-3

1310

2,94 (300)

0,026

0,80

65

58 2821 0846

4ПФ14-4

1420

3,92 (400)

0,029

0,95

73

58 2821 0847

5ПФ16-5

1550

190

90

130

4,90 (500)

0,050

0,83

125

58 2821 0848

5ПФ17-5

1680

0,055

0,99

138

58 2821 0849

5ПФ19-6

1940

5,88 (600)

0,064

1,40

160

58 2821 0850

6ПФ22-8

2200

190

90

195

7,85 (800)

0,071

3,23

178

58 2821 0851

6ПФ23-8

2330

0,076

3,74

190

58 2821 0852

6ПФ25-8

2460

0,080

4,26

200

58 2821 0853

6ПФ 30-8

2980

0,098

7,09

245

58 2821 0854

6ПФ22-12

2200

190

90

195

11,77 (1200)

0,071

4,61

178

58 2821 0855

6ПФ23-12

2330

0,076

5,15

190

58 2821 0856

6ПФ25-12

2460

0,080

6,28

200

58 2821 0857

6ПФ30-12

2980

0,098

10,07

245

58 2821 0858

7ПФ40-10

4020

290

90

260

9,81 (1000)

0,181

11,89

453

58 2821 0859

7ПФ43-10

4280

0,193

13,67

483

Примечания к табл. 1 - 7:

1. В случае применения в качестве напрягаемой продольной арматуры арматурной стали класса A-V вместо Ат-V или А-IV вместо Aт-IVС в марке предварительно напряженных перемычек следует заменить обозначение арматурной стали соответственно AтV на AV или AтIVС на AIV.

2. Расчетная нагрузка на перемычку приведена с учетом собственного веса перемычки.

3. Расход стали на предварительно напряженную перемычку приведен для условной длины стержней напрягаемой арматуры, равной длине перемычки. Этот расход стали следует уточнить с учетом действительной длины напрягаемой арматуры, принимаемой в зависимости от способа натяжения арматуры и конструкции захватных устройств.

4. В случае установки в перемычках выпусков арматуры и закладных изделий, не предусмотренных в типовой проектной документации серии 1.038.1-1, расход стали на перемычку следует соответственно изменить.

5. Масса перемычек приведена для тяжелого бетона средней плотности 2500 кг/м3.

1.8. Перемычки обозначают марками в соответствии с требованиями ГОСТ 23009-78.

Марка перемычки состоит из буквенно-цифровых групп, разделенных дефисами.

Первая группа содержит арабскую цифру, обозначающую порядковый номер поперечного сечения перемычки, обозначение типа перемычки и ее длину в дециметрах (значение которой округляют до целого числа).

Во второй группе приводят значение расчетной нагрузки на перемычку в кН/м (округленно до целого числа) и класс напрягаемой арматуры (для предварительно напряженных перемычек).

В третьей группе, при необходимости, указывают:

наличие в перемычках монтажных петель, выпусков арматуры и закладных изделий, обозначаемое строчными буквами (например, буквой «а» - наличие в брусковых перемычках анкерных выпусков для крепления балконных плит; буквой «п» - наличие в брусковых перемычках монтажных петель);

дополнительные характеристики, обеспечивающие долговечность перемычек в условиях эксплуатации. Например, для перемычек зданий с расчетной сейсмичностью 7 баллов и выше - стойкость к сейсмическим воздействиям, обозначаемую прописной буквой С; для перемычек, применяемых в условиях воздействия агрессивных сред, - характеристики степени плотности бетона (П - повышенной плотности, О - особоплотный).

Пример условного обозначения (марки) перемычки типа ПБ длиной 2460 мм, поперечного сечения № 5 (по табл. 1), под расчетную нагрузку 37,27 кН/м, с монтажными петлями:

5ПБ25-37-n

То же, типа ПП длиной 1810 мм, поперечного сечения № 8 (по табл. 6), под расчетную нагрузку 70,61 кН/м, с напрягаемой арматурой класса Aт-V:

8ПП18-71-AтV

То же, типа ПБ длиной 2070 мм, поперечного сечения № 10 (по табл. 5), под расчетную нагрузку 27,46 кН/м, с анкерными выпусками для крепления балконных плит, с монтажными петлями:

10ПБ21-27-аn

То же, типа ПФ длиной 1940 мм, поперечного сечения № 5 (по табл. 7), под расчетную нагрузку 5,88 кН/м:

5ПФ19-6

2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

2.1. Перемычки следует изготовлять в соответствии с требованиями настоящего стандарта и технологической документации, утвержденной в установленном порядке, по типовой проектной документации серии 1.038.1-1.

2.2. Перемычки должны удовлетворять требованиям ГОСТ 13015.0-83:

по заводской готовности;

по прочности, жесткости и трещиностойкости;

по показателям фактической прочности бетона (в проектном возрасте, передаточной и отпускной);

по морозостойкости бетона;

к качеству материалов, применяемых для приготовления бетона;

к бетону, а также к материалам для приготовления бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции;

к форме и размерам арматурных и закладных изделий и их положению в перемычке;

к маркам сталей для арматурных и закладных изделий, в том числе для монтажных петель;

по отклонению толщины защитного слоя бетона до арматуры;

по защите от коррозии;

по применению форм для изготовления перемычек.

2.3. Перемычки следует изготовлять из тяжелого бетона (средней плотности более 2200 до 2500 кг/м3 включительно) классов или марок по прочности на сжатие, указанных в проектной документации на эти перемычки.

2.4. Нормируемая передаточная прочность бетона перемычек с напрягаемой арматурой должна составлять 70 % класса или марки бетона по прочности на сжатие. Передачу усилий обжатия на бетон (отпуск натяжения арматуры) следует производить после достижения бетоном требуемой нормируемой прочности.

2.5. Нормируемая отпускная прочность бетона перемычек должна составлять (в процентах от класса или марки бетона по прочности на сжатие):

70 - при поставке перемычек в теплый период года;

90 - то же, в холодный период года.

2.6. В качестве напрягаемой продольной арматуры перемычек следует применять арматурную сталь:

термически упроченную классов Aт-V и Aт-IVC по ГОСТ 10884-81;

горячекатанную классов A-V и A-IV по ГОСТ 5781-82.

2.7. В качестве ненапрягаемой продольной арматуры перемычек следует применять арматурную сталь:

горячекатаную класса A-III по ГОСТ 5781-82;

термомеханически упроченную класса Aт-IIIC по ГОСТ 10884-81;

арматурную проволоку класса Вр-I по ГОСТ 6727-80.

2.8. Поперечную арматуру следует выполнять из горячекатаной арматурной стали классов A-I и A-III по ГОСТ 5781-82 или арматурной проволоки класса Вр-I по ГОСТ 6727-80.

2.9. Натяжение напрягаемой арматуры следует производить электротермическим или механическим способом на упоры.

2.10. Значения напряжений в напрягаемой арматуре, контролируемые по окончании натяжения ее на упоры, должны соответствовать приведенным в проектной документации на перемычки.

Значения фактических отклонений напряжений в напрягаемой арматуре не должны превышать при натяжении механическим способом 5 %, а при натяжении электротермическим способом - значения 30 + , МПа (300 + , кгс/см2), где l1 - длина натягиваемого стержня (расстояние между наружными гранями упоров), в метрах.

2.11. Значения действительных отклонений геометрических параметров перемычек не должны превышать предельных, указанных в табл. 8.

Таблица 8

мм

Наименование отклонения геометрического параметра

Наименование геометрического параметра

Пред. откл.

Отклонение от линейного размера

Длина перемычки:



до 2500

±6

св. 2500 » 4000

±8

» 4000

±10

Ширина и высота перемычки

±5

Положение выступов, выемок и отверстий

5

Положение закладных изделий:



в плоскости перемычки

5

из плоскости перемычки

3

Отклонение от прямолинейности

Прямолинейность профиля лицевой поверхности перемычки:



длиной до 2500 на заданной длине 1000

3

длиной св. 2500 до 4000 на всей длине перемычки

±3

длиной св. 4000 на всей длине перемычки

±4

2.12. Устанавливаются следующие категории бетонных поверхностей перемычки:

А3 - нижней и боковых поверхностей;

А7 - остальных поверхностей.

Требования к качеству поверхностей и внешнему виду перемычек - по ГОСТ 13015.0-83.

2.13. В бетоне перемычек, поставляемых потребителю, трещины не допускаются, за исключением:

усадочных и других поверхностных технологических трещин, ширина которых не должна превышать 0,1 мм;

трещин от обжатия бетона в предварительно напряженных перемычках, ширина которых не должна превышать значений, указанных в проектной документации на эти перемычки.

3. ПРАВИЛА ПРИЕМКИ

3.1. Приемку перемычек следует производить партиями в соответствии с требованиями ГОСТ 13015.1-81 и настоящего стандарта.

3.2. Приемку перемычек по показателям их прочности, жесткости и трещиностойкости, по морозостойкости бетона, а также по водонепроницаемости и водопоглощению бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует производить по результатам периодических испытаний.

3.3. Приемку перемычек по показателям прочности бетона (классу или марке бетона по прочности на сжатие, передаточной и отпускной прочности), соответствия арматурных и закладных изделий проектной документации, прочности сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин, категории бетонной поверхности следует производить по результатам приемо-сдаточных испытаний и контроля.

3.4. В случаях, если при проверке будет установлено, что фактическая отпускная прочность бетона ниже требуемой отпускной прочности, то поставку перемычек потребителю следует производить после достижения бетоном прочности, соответствующей классу или марке бетона по прочности на сжатие.

3.5. Приемку перемычек по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, категории бетонной поверхности, ширины раскрытия технологических трещин следует осуществлять по результатам одноступенчатого выборочного контроля.

4. МЕТОДЫ КОНТРОЛЯ И ИСПЫТАНИЙ

4.1. Контроль и оценку прочности, жесткости и трещиностойкости перемычек следует осуществлять по ГОСТ 8829-85.

Испытания перемычек нагружением для контроля их прочности, жесткости и трещиностойкости следует проводить по достижении бетоном прочности, соответствующей его классу или марке по прочности на сжатие.

4.2. Прочность бетона перемычек следует определять по ГОСТ 10180-90 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях по ГОСТ 18105-86.

При испытании перемычек неразрушающими методами фактическую передаточную и отпускную прочность бетона на сжатие следует определять ультразвуковым методом по ГОСТ 17624-87 или приборами механического действия по ГОСТ 22690-80, а также другими методами, предусмотренными стандартами на методы испытания бетона.

4.3. Морозостойкость бетона следует определять по ГОСТ 10060-87 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.4. Водонепроницаемость бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.5-84 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.5. Водопоглощение бетона перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия на железобетонные конструкции, следует определять по ГОСТ 12730.0-78 и ГОСТ 12730.3-78 на серии образцов, изготовленных из бетонной смеси рабочего состава.

4.6. Методы контроля и испытаний арматурных и закладных изделий - по ГОСТ 10922-90.

4.7. Измерение напряжений в напрягаемой арматуре, контролируемых по окончании натяжения следует проводить по ГОСТ 22362-77.

4.8. Методы контроля и испытаний исходных сырьевых материалов, применяемых для изготовления перемычек, должны соответствовать установленным стандартами или техническими условиями на эти материалы.

4.9. Размеры, отклонение от прямолинейности, толщины защитного слоя бетона до арматуры, положение закладных изделий, качество бетонных поверхностей и внешний вид перемычек следует проверять методами, установленными ГОСТ 13015.0-83, ГОСТ 13015.1-81 - ГОСТ 13015.3-81 и ГОСТ 13015.4-84.

5. МАРКИРОВКА, ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ

5.1. Маркировка перемычек - по ГОСТ 13015.2-81. Маркировочные надписи и знаки следует наносить на торцевой или верхней сторонах каждой перемычки. На торцевой стороне перемычек, имеющих строповочные отверстия (вместо монтажных петель), должен быть нанесен монтажный знак «Верх изделия» по ГОСТ 13015.2-81.

Допускается по согласованию изготовителя с потребителем и проектной организацией - автором проекта конкретного здания вместо марок наносить на перемычки их сокращенные условные обозначения, принятые в проектной документации конкретного здания.

5.2. Требования к документу о качестве перемычек, поставляемых потребителю, - по ГОСТ 13015.3-81.

Дополнительно в документе о качестве перемычек должна быть приведена марка бетона по морозостойкости, а для перемычек, предназначенных для эксплуатации в среде с агрессивной степенью воздействия, - водонепроницаемость и водопоглощение бетона (если эти показатели оговорены в заказе на изготовление перемычек).

5.3. Транспортировать и хранить перемычки следует в соответствии с требованиями ГОСТ 13015.4-84 и настоящего стандарта.

5.3.1. Перемычки следует транспортировать и хранить в контейнерах рассортированными по маркам и уложенными в рабочем положении.

Допускается транспортировать и хранить перемычки уложенными в штабели без контейнеров.

5.3.2. Подкладки и прокладки между рядами перемычек должны быть толщиной не менее 25 мм и расположены по вертикали одна над другой на расстоянии 200 - 250 мм от торца перемычки.

5.3.3. Высота штабеля перемычек должна быть не более 2 м.

5.3.4. Подъем, погрузку и разгрузку перемычек следует проводить пакетами краном с помощью специальных грузозахватных приспособлений, а отдельных перемычек - захватом за монтажные петли или предусмотренные строповочные отверстия.

5.3.5. При транспортировании перемычки следует укладывать в транспортные средства в рабочем положении, продольной осью по направлению движения транспорта.

ПРИЛОЖЕНИЕ

Обязательное

МАРКИ БЕТОНА ПЕРЕМЫЧЕК ПО МОРОЗОСТОЙКОСТИ

Расчетная зимняя температура наружного воздуха*

Минимальная марка бетона по морозостойкости для зданий класса по степени ответственности

I

II

III

Ниже минус 40 °С

F200

F150

F100

Ниже минус 20 до минус 40 °С включ.

F100

F75

F50

Ниже минус 5 до минус 20 °С включ.

F75

F50

Не нормируется

Минус 5 и выше

F50

Не нормируется

То же

* Расчетная зимняя температура наружного воздуха принимается как средняя температура воздуха наиболее холодной пятидневки в зависимости от района строительства согласно СНиП 2.01.01-82.

СОДЕРЖАНИЕ

1. Типы, основные параметры и размеры.. 1

2. Технические требования. 12

3. Правила приемки. 14

4. Методы контроля и испытаний. 14

5. Маркировка, хранение и транспортирование. 15

Приложение Марки бетона перемычек по морозостойкости. 15




Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
