ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ДОЛОТА И ГОЛОВКИ БУРИЛЬНЫЕ
АЛМАЗНЫЕ И ОСНАЩЕННЫЕ
СВЕРХТВЕРДЫМИ
КОМПОЗИЦИОННЫМИ МАТЕРИАЛАМИ
ТИПЫ И ОСНОВНЫЕ РАЗМЕРЫ
ГОСТ 26474-85
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва
РАЗРАБОТАН: Министерством нефтяной промышленности
ИСПОЛНИТЕЛИ
С.В. Вадецкий, В.А. Липский, Г.И. Сукманов, Л.И. Белобородов, Н.Г. Дюков
ВНЕСЕН: Министерством нефтяной промышленности
Член Коллегии Ю.Н. Байдиков
УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ: Постановлением Государственного комитета СССР по стандартам от 25 марта 1985 г. № 756
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
ДОЛОТА И ГОЛОВКИ БУРИЛЬНЫЕАЛМАЗНЫЕ И ОСНАЩЕННЫЕ СВЕРХТВЕРДЫМИ КОМПОЗИЦИОННЫМИ МАТЕРИАЛАМИ Типы и основные размеры Diamond and extra-hard composite material drill bits and core bits. Types and main dimensions |
ГОСТ 26474-85 |
Постановлением Государственного комитета СССР по стандартам от 25 марта 1985 г. № 756 срок введения установлен
с 01.07.86
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на долота для сплошного бурения глубоких скважин, на головки бурильные для бурения скважин с отбором керна керноприемными устройствами с несъемным керноприемником и со съемным керноприемником, оснащенные природными и синтетическими алмазами (А), а также сверхтвердыми композиционными материалами (СКМ).
2. Типы долот и бурильных головок, а также область их применения приведены в табл. 1.
|
Область применения |
|
|
М |
Мягкие породы |
|
МС |
Мягкие породы с пропластками средней твердости |
|
С |
Породы средней твердости |
|
СТ |
Породы средней твердости с пропластками твердых пород |
|
Т |
Твердые породы |

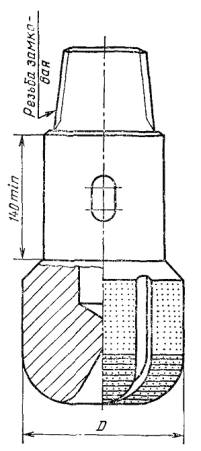

3. Основные размеры долот должны соответствовать приведенным на черт. 1 и в табл. 2.
Размеры в мм
|
Обозначение резьбы по ГОСТ 20692-75 |
||
|
Номин. |
Пред. откл. |
|
|
91,4; 106,4 |
-0,38; -0,80* |
З-66 |
|
119,0 |
З-76 |
|
|
130,4; 138,1; 144,4; 149,4; 157,1; 159,4; 163,5; 169,8 |
З-88 |
|
|
185,7; 188,9; 198,4 |
-0,51; -0,90* |
З-117 |
|
211,1; 212,0; 214,3; 220,7 |
-0,51; -0,90* |
З-117 |
|
240,5; 242,1; 248,4 |
-0,76; -0,95* |
З-121 |
|
267,5; 292,9; 302,4; 308,7; 317,6; 346,8 |
З-152 |
|
|
372,2; 391,3 |
-1,14 |
З-177 |
*До 01.01.89 - для долот, оснащенных сверхтвердыми композиционными материалами.
Пример условного обозначения долота наружным диаметром D = 214,3 мм для бурения пород средней твердости
Долото 214,3 С ГОСТ 26474-85

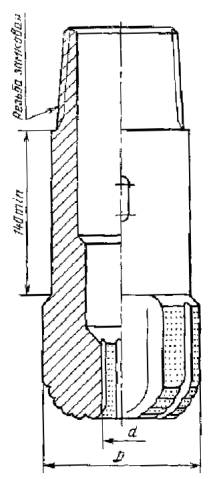

4. Основные размеры бурильных головок с несъемным керноприемником должны соответствовать приведенным на черт. 2 и табл. 3.
Размеры в мм
|
d |
Обозначение резьбы по ГОСТ 21210-75 |
||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. головок |
||
|
А |
СКМ |
||||
|
138,1 |
-0,38; -0,80* |
52; 67 |
+0,40 |
-0,80 |
З-110 |
|
144,4; 149,4; 157,1 |
67 |
||||
|
159,4; 163,5; 169,8 |
З-133 |
||||
|
185,7 |
-0,51; -0,90* |
80 |
+0,50 |
-0,90 |
З-150 |
|
188,9 |
80 |
||||
|
100 |
З-161** по ГОСТ 5286-75 |
||||
|
198,4; 212,0; 214,3 |
80 |
З-150 |
|||
|
214,3 |
100 |
З-161** по ГОСТ 5286-75 |
|||
|
220,7 |
80 |
З-150 |
|||
|
240,5; 242,1; 248,4; 267,5; 292,9 |
-0,76; -0,95* |
100 |
З-189 |
||
|
302,4; 308,7; 317,6; 346,8 |
-0,76; -0,95* |
100 |
+0,70 |
-0,90 |
З-189 |
*До 01.01.89- для головок, оснащенных сверхтвердыми композиционными материалами.
**Резьба укороченная.
Пример условного обозначения бурильной головки для керноприемных устройств с несъемным керноприемником наружным диаметром D = 188,9 мм, внутренним диаметром d = 80 мм для бурения пород средней твердости:
Головка бурильная 188,9/80 С ГОСТ 26474-85
5. Основные размеры бурильных головок со съемным керноприемником должны соответствовать приведенным на черт. 3 и в табл. 4.
Размеры в мм
|
d |
Обозначение резьбы по ГОСТ 5286-75 |
|
||||
|
Номин. |
Пред. откл. |
Номин. |
Пред. откл. головок |
|
||
|
А |
СКМ |
|
||||
|
185,7 188,9 |
-0,51; -0,90* |
40 |
+0,30 |
-0,90 |
З-147 |
|
|
212,0 214,3 |
+0,40 |
З-161 |
||||
|
60 |
||||||
|
242,1 267,5 292,9 |
-0,76; -0,95* |
З-171 |
|
|||
*До 01.01.89 -для головок, «оснащенных сверхтвердыми композиционными материалами.
Пример условного обозначения бурильной головки для керноприемных устройств со съемным Керноприемником наружным диаметром D = 188,9 мм, внутренним диаметром d = 40 мм для бурения пород средней твердости:
Головка бурильная 188,9/40 С ГОСТ 26474-85
6. Допускается условные обозначения долот и бурильных головок дополнять буквами и цифрами, определяющими их конструкцию.
7. По требованию потребителя допускается изготовлять долота и бурильные головки с номинальными размерами по наружному диаметру, равными номинальным размерам на наружные диаметры шарошечных долот по ГОСТ 20692-75.
