МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПА 32

Конструкция и размеры

Hard metal brazed tips, type 32. Design and dimensions

ГОСТ
25412-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для резцов при прорезке канавок в шкивах под клиновые ремни.

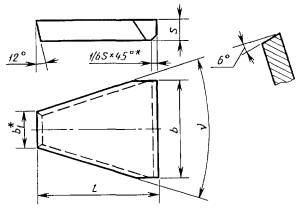

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

* Размеры для пресс-форм.

Таблица 1

Размеры в мм

Обозначение пластин

l

b

b1

s

град.

Основное применение

Дополнительное применение

Применение по специальному заказу

32190

20

14

4,4

5,0

34

№ 2, № 4, № 5, № 10

№ 3, № 8, № 9, № 11



32210

25

18

6,0

№ 2, № 4, № 5, № 10

№ 3, № 8, № 9, № 11



32230

32

22

7,8

6,0

№ 2, № 4, № 10

№ 3, № 5, № 8, № 9, № 11



32250

36

28

10,3

№ 2, № 4, № 10

№ 3, № 5, № 8, № 9, № 11



32270

45

38

14,5

8,0

36

№ 2, № 4, № 10

№ 3, № 5, № 9, № 11

№ 8

32290

50

44

17,0

№ 2, № 4, № 10

№ 3, № 5, № 9, № 11

№ 8

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 5 - ТТ10К8-Б; № 8 - ВК6-М, ВК6-ОМ; № 9 - ВК6; № 10 - ВК8; № 11 - ВК10-ХОМ.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

Т15К6

Т14К8

Т5К10

ТТ10К8-Б

ВК6-ОМ, ВК6-М, ВК6

ВК8

ВК10-ХОМ

32190

11,30

11,40

12,80

13,70

14,90

14,80

14,90

32210

18,40

18,50

20,90

22,40

24,30

24,00

24,17

32230

36,00

36,20

40,80

43,50

47,60

47,00

47,33

32250

50,10

50,40

57,00

61,00

66,30

65,50

65,96

32270

114,00

115,00

130,00

139,00

151,00

149,00

150,04

32290

147,00

148,00

167,00

179,00

195,00

192,00

193,34

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2764

3. ВЗАМЕН ГОСТ 25412-82

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3

5. ПЕРЕИЗДАНИЕ 2006 г.
