МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛАСТИНЫ ТВЕРДОСПЛАВНЫЕ НАПАИВАЕМЫЕ

ТИПА 09

Конструкция и размеры

Hard metal brazed tips, type 09. Design and dimensions

ГОСТ
25402-90

Дата введения 01.07.93

1. Настоящий стандарт распространяется на пластины для автоматных резцов.

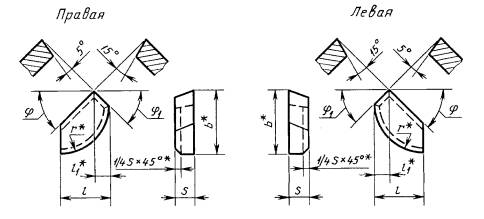

2. Конструкция и размеры пластин должны соответствовать указанным на чертеже и в табл. 1.

* Размеры для пресс-форм.

Таблица 1

Размеры в мм

Обозначение пластин

l

b

s

l1

r

j, град.

j1, град.

Основное дополнение

Дополнительное применение

правых

левых

09090

-

6

10

3

2,0

6,0

45

50

№ 2, № 10

№ 3, № 4, № 8, № 9, № 11

09110

09120

10

15

4

5,0

10,0

40

№ 2, № 3, № 4, № 9, № 10

№ 8, № 11

09130

09140

12

18

5

4,0

12,5

50

№ 2, № 3, № 4, № 9, № 10

№ 8, № 11

09150

09160

10

15

4

5,0

10,0

60

20

№ 2, № 3, № 4, № 9, № 10

№ 8, № 11

09170

09180

18

5,5

75

60

№ 2, № 3, № 4, № 10

№ 8, № 9, № 11

3. Условное обозначение пластин - по ГОСТ 25393.

4. Ориентировочная масса пластин указана в приложении.

5. Технические требования - по ГОСТ 2209.

6. Применяемые марки сплавов: № 2 - Т15К6; № 3 - Т14К8; № 4 - Т5К10; № 8 - ВК6-М, ВК6-ОМ; № 9 - ВК6; № 10 - ВК8, № 11 - ВК10-ХОМ.

ПРИЛОЖЕНИЕ
Справочное

Таблица 2

Ориентировочная масса пластин

Обозначение пластин

Ориентировочная масса пластин в г из твердого сплава марок

правых

левых

Т15К6

Т14К8

Т5К10

ВК6-ОМ, ВК6-М, ВК6

ВК8

ВК10-ХОМ

09090

-

1,35

1,36

1,54

1,79

1,77

1,78

09110

09120

4,58

4,62

5,20

6,05

6,00

6,04

09130

09140

7,80

7,85

8,85

10,30

10,20

10,27

09150

09160

4,32

4,35

4,89

5,70

5,65

5,69

09170

09180

4,35

4,38

4,92

5,75

5,65

5,69

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 31.10.90 № 2761

3. ВЗАМЕН ГОСТ 25402-82

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 2209-90

5

ГОСТ 25393-90

3

5. ПЕРЕИЗДАНИЕ 2006 г.
