Изменение № 1 ГОСТ 2517-85 Нефть и нефтепродукты. Методы отбора проб

Принято и введено в действие Постановлением Госстандарта России от 19.08.98 № 330

Дата введения 1999-01-01

Пункт 1.5. Второй абзац изложить в новой редакции:

«пробозаборное устройство (черт. 14, 15, 15а, 15б)»;

дополнить абзацем:

«Параметры пробозаборных трубок щелевого типа приведены в приложении 2».

Пункт 2.13.1.1 дополнить словами: «Пробозаборные трубки монтируют на корпусе диспергатора (черт. 19). Параметры диспергатора приведены в приложении 3».

Пункт 2.13.8 изложить в новой редакции:

«2.13.1.8 При неоднородном потоке жидкости устанавливают вертикально по диаметру трубопровода пробозаборное устройство щелевого типа с одним или пятью отверстиями (см. черт. 15а, 15б), ориентированными навстречу потоку.

Допускается устанавливать пробозаборное устройство в виде пробозаборных трубок с загнутыми концами, направленными навстречу потоку:

одна - при диаметре до 100 мм;

три - при диаметре от 100 до 400 мм;

пять - при диаметре свыше 400 мм».

Раздел 2 дополнить пунктом – 2.13.17:

«2.13.1.17. Пробозаборное устройство щелевого типа состоит из стабилизатора (черт. 20) и пробозаборной трубки. Конструкция устройства с одним отверстием приведена на черт. 15а, с пятью отверстиями - на черт. 15б. Параметры стабилизатора рассчитывают согласно алгоритму (приложение 4)».

Пункт 2.13.4.1 изложить в новой редакции:

«2.13.4.1. Пробу нефти или нефтепродукта отбирают пробозаборным устройством щелевого типа или в виде пробозаборных трубок с загнутыми концами в соответствии с п. 2.13.1.8. Пробозаборное устройство обоих типов должно обеспечить расход нефти, необходимый для работы анализатора качества».

Приложение дополнить номером - 1;

дополнить чертежами – 15а, 15б, 19, 20;

чертеж 18 заменить новым.

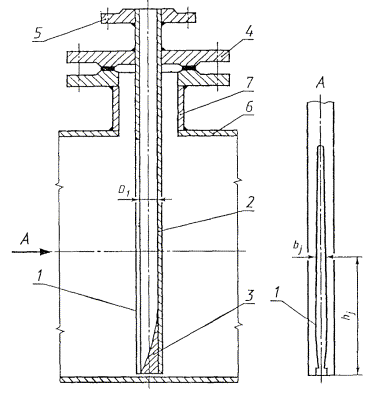

Пробозаборное устройство щелевого типа с одним отверстием

1 - отверстие; 2 - трубка; 3 - стабилизатор; 4 - крышка; 5 - штуцер; 6 - трубопровод; 7 - монтажный патрубок

Черт. 15а

Примечание. Параметры b₁ и h₁ определяют по табл. 1 приложения 2.

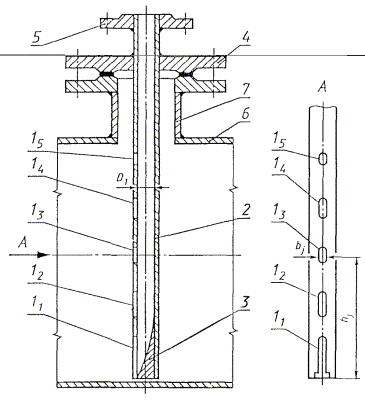

Пробозаборное устройство щелевого типа с пятью отверстиями

1₁ - 1₅ - отверстия; 2 - трубка; 3 - стабилизатор; 4 - крышка; 5 - штуцер; 6 - трубопровод; 7 - монтажный патрубок

Черт. 15б

Примечание. Параметры b₁ и h₁ определяют по табл. 2 приложения 2.

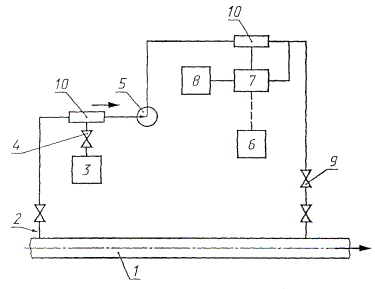

Схема отбора проб из трубопровода

1 - трубопровод; 2 - пробозаборное устройство; 3, 8 - пробозаборники; 4 - кран для ручного отбора проб; 5 - насос; 6 - регуляторы; 7 - запорное устройство; 9 - обратный клапан; 10 - диспергаторы

Черт. 18

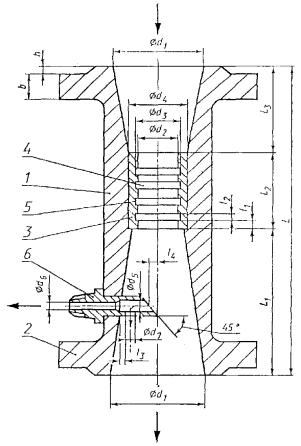

Диспергатор

1 - корпус; 2 - фланец; 3 - кавитирующая втулка; 4 и 5 - соответственно канавки и выступы; 6 - пробозаборная трубка

Черт. 19

Примечание. Параметры диспергатора указаны в приложении 3

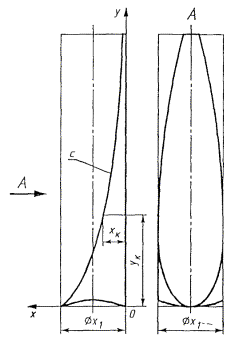

Стабилизатор

Черт. 20

Примечание. Параметры x_k и y_k стабилизатора определяются по алгоритму, приведенному в приложении 4

Стандарт дополнить приложениями - 2-4:

ПРИЛОЖЕНИЕ 2

Обязательное

ПАРАМЕТРЫ ПРОБОЗАБОРНЫХ ТРУБОК ЩЕЛЕВОГО ТИПА

Таблица 1 - Пробозаборная трубка с одним отверстием (черт. 15а)

Размеры в миллиметрах

Примечания:

1. Допускаемое отклонение ширины отверстия 1 от расчетной - не более 0,1 мм, высоты:

0,2 мм - при 40 < D_y < 100;

0,4 мм - при 100 < D_y < 350;

0,8 мм - при 350 < D_y < 600;

1,5 мм - при 600 < D_y < 1400.

2. Допускается зазор между нижней точкой пробоотбора и нижней образующей трубопровода не более 5 мм.

3. Участки сопряжения верхних и нижних границ щелевого отверстия с боковыми границами допускается выполнять по линии с радиусом кривизны 0,2 - 1,0 ширины участков сопряжения указанных границ.

Таблица 2 - Пробозаборная трубка с пятью отверстиями (черт. 15б)

Размеры в миллиметрах

Примечания:

1. Допускаемое отклонение ширины отверстия 1₁ - 1₅ от расчетной - не более 0,1 мм, высоты:

0,2 мм - при 40 < D_у < 100;

0,4 мм - при 100 < D_у < 350;

0,8 мм - при 350 < D_у < 600;

1,5 мм - при 600 < D_у < 1400.

2. Допускается зазор между нижней точкой пробоотбора и нижней образующей трубопровода не более 5 мм.

3. Участки сопряжения верхних и нижних границ щелевых отверстий с боковыми границами допускается выполнять по линии, с радиусом кривизны 0,2 - 1,0 ширины участков сопряжения указанных границ.

ПРИЛОЖЕНИЕ 3

Обязательное

Параметры диспергатора (черт. 19)

Размеры в миллиметрах

Примечания:

1. Допускается:

b = 13 мм при условном давлении в обводной линии не более 1,6 МПа;

b = 17 мм при условном давлении в обводной линии не более 4,0 МПа.

2. При диаметре обводной линии менее 40 мм для монтажа диспергатора на обводной линии устанавливают переходы на диаметр равный d₁.

ПРИЛОЖЕНИЕ 4

Обязательное

РАСЧЕТ ПАРАМЕТРОВ СТАБИЛИЗАТОРА ЩЕЛЕВОГО ПРОБОЗАБОРНОГО УСТРОЙСТВА

Поверхность С стабилизатора (черт. 20) выполняется по точкам, проекция которых на плоскость О_ху является параболой второй степени с параметрами х_к и у_к (k = 1, . . . , 11), мм, определяемыми по формулам:

- для трубопровода, условный диаметр D_у которого равен или больше 350 мм:

                           (1)

где D₁ - внутренний диаметр пробозаборной трубки, мм, индекс k изменяется от 1 до 11;

- для трубопровода, условный диаметр D_y которого меньше 350 мм:

                           (2)

Примечания:

1. Диаметр D₁, пробозаборной трубки выбирают в зависимости от диаметра D_у трубопровода (приложение 2, табл. 1-2).

2. Высота стабилизатора (совпадающая со значением у_н) может отличаться от расчетной не более чем на 3 мм.

3. Допуск на шероховатость Rа поверхности С стабилизатора: Ra < 0,1 мм.

Пример 1. Рассчитать параметры х_к и у_к поверхности С стабилизатора при условном диаметре D_у трубопровода равным 700 мм, внутреннем диаметре D₁ пробозаборной трубки равным 32 мм.

Поскольку D_у > 350 мм, для определения параметров х_к и у_к пользуемся формулами (1). Результаты расчетов сводим в табл. 1.

Таблица 1

Пример 2. Рассчитать параметры х_к и у_к поверхности С стабилизатора при условном диаметре D_y трубопровода равным 250 мм, внутреннем диаметре D₁ пробозаборной трубки равным 17 мм.

Поскольку D_у < 350 мм, для определения параметров х_к и у_к пользуемся формулами (2). Результаты расчетов сводим в табл. 2.

Таблица 2

(ИУС № 12 1998 г.)
