ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СОЕДИНЕНИЯ ТРУБОПРОВОДОВ
С ШАРОВЫМ НИППЕЛЕМ
конструкция
ГОСТ 24488-80
ГОССТАНДАРТ РОССИИ
Москва
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
|
СОЕДИНЕНИЯ
ТРУБОПРОВОДОВ С ШАРОВЫМ Конструкция End tube connections with ball nipple. |
ГОСТ |
Срок действия с 01.01.1982
до 01.01.2000
1. Настоящий стандарт распространяется на ввертные соединения трубопроводов с шаровым ниппелем с углом конуса штуцера 24°.

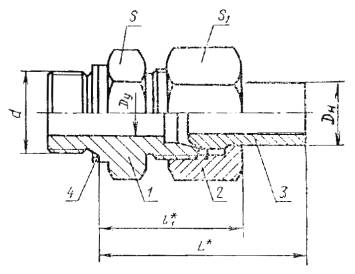

2. Конструкция и основные размеры соединений трубопровода должны соответствовать указанным на чертеже и в таблице
* Размеры для справок
1 - штуцер по ГОСТ 21858-78; 2 - накидная гайка по ГОСТ 23353-78; 3 - шаровой ниппель по ГОСТ 23355-78; 4 - прокладка по ГОСТ 23358-87
Размеры, мм
|
Наружный диаметр трубы Dн |
Условный проход Dу |
Резьба d |
L |
l |
Размеры «под ключ» |
Масса 1000 шт., кг, не более |
||||
|
метрическая |
трубная |
S для резьбы |
S |
|||||||
|
метрической |
трубной |
|||||||||
|
1 |
4 |
2,5 |
М8´1 |
G 1/8 |
38 |
20 |
12 |
10 |
14 |
|
|
2 |
5 |
3 |
12 |
18 |
||||||
|
6 |
4 |
M10´1 |
G 1/8 |
42 |
24 |
14 |
14 |
30 |
||
|
8 |
6 |
М12´1,5 |
G 1/4 |
46 |
26 |
17 |
19 |
17 |
49 |
|
|
10 |
8 |
М14´1,5 |
49 |
27 |
19 |
19 |
65 |
|||
|
12 |
10 |
М16´1,5 |
G 3/8 |
52 |
28 |
22 |
22 |
90 |
||
|
15 |
12 |
M18´1,5 |
G 1/2 |
58 |
32 |
24 |
22 |
27 |
135 |
|
|
(16) |
М22´1,5 |
56 |
30 |
27 |
30 |
170 |
||||
|
18 |
15 |
58 |
32 |
32 |
176 |
|||||
|
22 |
20 |
М27´2 |
G 3/4 |
60 |
36 |
32 |
36 |
251 |
||
|
28 |
25 |
М33´2 |
G 1 |
63 |
38 |
41 |
41 |
358 |
||
|
(34) |
32 |
М42´2 |
G 11/4 |
68 |
42 |
50 |
50 |
560 |
||
|
35 |
581 |
|||||||||
|
42 |
40 |
М48´2 |
G 1 1/2 |
70 |
44 |
55 |
60 |
784 |
||
|
3 |
6 |
3 |
M12´1,5 |
G 1/4 |
47 |
29 |
17 |
19 |
17 |
57 |
|
8 |
4 |
М14´1,5 |
51 |
31 |
19 |
19 |
76 |
|||
|
10 |
5 |
M16´1,5 |
G 3/8 |
53 |
32 |
22 |
22 |
105 |
||
|
12 |
6 |
M18´1,5 |
57 |
34 |
24 |
22 |
24 |
134 |
||
|
14 |
8 |
M20´1,5 |
G 1/2 |
62 |
38 |
27 |
27 |
192 |
||
|
16 |
10 |
M22´1,5 |
30 |
208 |
||||||
|
20 |
12 |
M27´2 |
G 3/4 |
68 |
45 |
32 |
36 |
324 |
||
|
25 |
15 |
M33´2 |
G 1 |
74 |
49 |
41 |
46 |
579 |
||
|
30 |
20 |
M42´2 |
G 1 1/4 |
76 |
52 |
50 |
50 |
843 |
||
|
38 |
25 |
M18´2 |
G 1 1/2 |
82 |
60 |
55 |
60 |
1205 |
||
Примечания:
1. Размеры, приведенные в скобках, непредпочтительны.
2. При новом проектировании трубную резьбу применять не допускается.
3. Масса приведена для соединения с метрической резьбой и медной прокладкой.
Пример условного обозначения соединения группы 1 с Dн = 5 мм с метрической резьбой ввертной части М8´1:
Соединение 1-5-М8´1 ГОСТ 24488-80
То же, с трубной резьбой ввертной части G 1/8:
Соединение 1-5-G 1/8 ГОСТ 24488-80
1, 2. (Измененная редакция, Изм. № 1).
3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.
4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение - по ГОСТ 15763-91.
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам
РАЗРАБОТЧИКИ
Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6078
3. Срок проверки - 1998 г.
4. ВЗАМЕН ГОСТ 20971-75; ГОСТ 22874-77
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
|
Номер пункта |
|
|
ГОСТ 15763-91 |
|
|
ГОСТ 21858-78 |
|
6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180
7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)
