МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ДРЕВЕСИНА
Метод определения газопроницаемости

ГОСТ
16483.34-77

Wood
Method of gas permeability determination

Дата введения 01.01.78

Настоящий стандарт распространяется на древесину и устанавливает метод определения ее газопроницаемости вдоль и поперек волокон в радиальном и тангентальном направлениях.

1. МЕТОД ОТБОРА ОБРАЗЦОВ

1.1. Изготовление образцов - по ГОСТ 16483.0 со следующими дополнениями: образцы изготовляют в форме цилиндра диаметром 47 мм и высотой 20 мм раздельно из заболони и ядра.

В зависимости от исследуемого направления газопроницаемости образцы изготовляют таким образом, чтобы их высота совпадала с продольным, радиальным или тангентальным направлением.

Количество образцов для испытания должно быть не менее 10.

2. АППАРАТУРА И МАТЕРИАЛЫ

2.1. Для проведения испытаний используют:

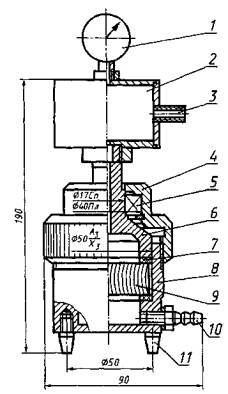

прибор, обеспечивающий измерение прошедшего через образец газа (черт. 1) со сменной насадкой для подвода газа, снабженной монометром класса точности 0,4 или 0,6 с верхним пределом измерения 0,6 МПа по ГОСТ 2405, и газометром с измерительной трубкой, скорость перемещения уровня жидкости в которой не должна превышать 2,0 мм/с (черт. 2);

1 - манометр; 2 - насадка; 3 - вентиль; 4 - гайка; 5 - подшипник; 6 - верхняя часть корпуса; 7 - резиновая прокладка; 8 - нижняя часть корпуса; 9 - образец; 10 - штуцер; 11 - ножка корпуса
Черт. 1

1 - зажим; 2 - тройник; 3 - резиновая трубка; 4 - измерительная трубка; 5 - уравнительная склянка
Черт. 2

штангенциркуль по ГОСТ 166, с погрешностью измерения не более 0,1 мм;

секундомер по НТД, с погрешностью измерения не более 0,1 с;

гидроизоляционную замазку (из канифоли, воска, парафина в соотношении 2:1:1);

баллон со сжатым газом (очищенный от водяных паров воздух или другой инертный газ) и редуктором;

оборудование для определения влажности древесины по ГОСТ 16483.7.

3. ПОДГОТОВКА К ИСПЫТАНИЮ

3.1. Высоту образца измеряют с погрешностью не более 0,1 мм. Рабочая площадь образцов ограничивается малым диаметром резиновой кольцевой прокладки 40 мм.

3.2. Для устранения потерь газа через перерезанные сосуды и полости других клеток необходимо нанести на цилиндрическую поверхность образцов и на поверхности, зажимаемые резиновыми кольцами, гидроизоляционную замазку толщиной 2 - 2,5 мм.

4. ПРОВЕДЕНИЕ ИСПЫТАНИЯ

4.1. Образец помещают между двумя резиновыми кольцевыми прокладками в нижнюю часть корпуса. Верхнюю и нижнюю части корпуса соединяют и зажимают гайкой. На прибор навинчивают насадку с манометром. К нижней части прибора с помощью штуцера присоединяют газометр для измерения объема газа на выходе из образца.

4.2. Образец со стороны насадки подвергают избыточному давлению газа, с противоположной стороны он свободно сообщается с атмосферой через открытый зажим тройника.

Для этого в насадку через вентиль нагнетают газ до требуемой величины давления (0,05; 0,1; 0,2; 0,3; 0,4 МПа). Замеры газопроницаемости производят не менее чем при трех значениях давления: для труднопроницаемой древесины (ядро) - при 0,2; 0,3 и 0,4 МПа; для легкопроницаемой древесины (заболонь) - при 0,05; 0,1 и 0,2 МПа.

4.3. Для измерения газопроницаемости перекрывают зажим тройника. Газ, прошедший через образец, идет в измерительную трубку и вытесняет из нее воду в уравнительную склянку, свободно сообщающуюся с атмосферой. В момент прохождения уровня через начальную отметку включают секундомер, который останавливают по достижении конечной отметки.

Отсчет времени производят с погрешностью не более 0,1 с.

Для исключения влияния противодавления расстояние между отметками уровней воды в измерительной трубке и уравнительной склянке не должно превышать 5 см.

4.4. Для измерения газопроницаемости поперек волокон труднопроницаемой древесины используют измерительные трубки малых диаметров порядка нескольких миллиметров (градуированные пипетки), для измерения газопроницаемости легкопроницаемой древесины - трубки больших диаметров порядка 10 см (мерные цилиндры).

Измеряемый объем должен быть в 20 раз больше половины цены наименьшего деления измерительной трубки.

Измерение повторяют три раза при одном и том же давлении на манометре.

4.5. После испытаний определяют влажность образцов по ГОСТ 16483.7. В качестве пробы для определения влажности берут часть образца, не покрытую гидроизоляционной замазкой. Для определения средней влажности партии образцов допускается отбирать каждый второй образец.

5. ОБРАБОТКА РЕЗУЛЬТАТОВ

5.1. Газопроницаемость (V) вычисляют с точностью до 10-6 м32 с по формуле

где V1 - начальная отметка уровня воды в измерительной трубке, м3;

V2 - конечная отметка уровня воды в измерительной трубке, м3;

F - рабочая площадь поперечного сечения образца, м2;

t - время изменения уровней воды, с.

При постоянной площади F = 12,6·10-4 м2 формула принимает вид

За результат испытания принимают среднее арифметическое значение газопроницаемости всех испытуемых образцов.

5.2. Коэффициент газопроницаемости (Kг) вычисляют с точностью до 10-7 м3/с МПа по формуле

где V - газопроницаемость, м32 с;

h - высота образца, м;

P - манометрическое давление, МПа.

5.1, 5.2. (Измененная редакция, Изм. № 1).

5.3. Статическую обработку опытных данных выполняют по ГОСТ 16483.0.

5.4. Результаты испытаний и расчетов заносят в протокол (см. приложение).

ПРИЛОЖЕНИЕ
Рекомендуемое

ПРОТОКОЛ
определения газопроницаемости

Порода________________________________________________________

Направление___________________________________________________

Образцы (ядровые, заболонные, смешанные*)_______________________

Наименование газа______________________________________________

Температура воздуха, t,______________________°С

Степень насыщенности воздуха φ, %______________________________



Марки-
ровка образца

Площадь попе-
речного сечения
F, м2

Высота образца, м h

Давление воздуха в насадке Р, МПа

Уровень воды в градуированной трубке, м3

Время изме-
нения уровней воды
t, с

Влажность образцов после испытаний, W, %

Газопрони-
цаемость, м32 с

Коэффициент газопрони-
цаемости, м2/с МПа

Примечание

начальный V1

конечный V2

























«_____»_________________19_____

Подпись_________________________

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Минлесбумпромом СССР

РАЗРАБОТЧИКИ

A.M. Боровиков, канд. техн. наук; Г.А. Чибисова, канд. техн. наук; Н.И. Евдокимова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 28.01.77 № 226

3. ВЗАМЕН ГОСТ 12396-66

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

Номер пункта

ГОСТ 166-89

2.1

ГОСТ 2405-88

2.1

ГОСТ 16483.0-89

1.1, 5.3

ГОСТ 16483.7-71

2.1, 4.5

5. Ограничение срока действия снято по протоколу № 3-93 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 5-6-93)

6. ПЕРЕИЗДАНИЕ (июль 1999 г.) с Изменением № 1, утвержденным в марте 1987 г. (ИУС 6-87)
