НПБ 105-95 «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности» www.DocNorma.Ru - 70000 документов в актуальном состоянии бесплатно!

Система нормативных документов Государственной противопожарной службы МВД России

НОРМЫ ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ СЛУЖБЫ МВД РОССИИ

ОПРЕДЕЛЕНИЕ КАТЕГОРИЙ ПОМЕЩЕНИЙ И ЗДАНИЙ ПО ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ

НПБ 105-95

ГЛАВНОЕ УПРАВЛЕНИЕ

ГОСУДАРСТВЕННОЙ ПРОТИВОПОЖАРНОЙ СЛУЖБЫ МВД РОССИИ

Москва 1996

РАЗРАБОТАНЫ ВНИИПО МВД России и нормативно-техническим отделом ГУ ГПС МВД России при участии Московского государственного строительного университета, ЦНИИпромзданий и ЦНИИСК.

ВНЕСЕНЫ И ПОДГОТОВЛЕНЫ К УТВЕРЖДЕНИЮ нормативно-техническим отделом ГУ ГПС МВД России.

УТВЕРЖДЕНЫ Главным государственным инспектором Российской Федерации по пожарному надзору.

ВВЕДЕНЫ В ДЕЙСТВИЕ приказом ГУ ГПС МВД России от 31 октября 1995 г. № 32.

ДАТА ВВЕДЕНИЯ В ДЕЙСТВИЕ 1 января 1996 г.

СОГЛАСОВАНЫ с Минстроем России (письмо от 18.07.95 г. № 13/206).

Вводятся взамен ОНТП 24-86 МВД СССР.

Настоящие нормы устанавливают методику определения категорий помещений и зданий (или частей зданий между противопожарными стенами — пожарных отсеков)* производственного и складского назначения по взрывопожарной и пожарной опасности в зависимости от количества и пожаровзрывоопасных свойств находящихся (обращающихся) в них веществ и материалов с учетом особенностей технологических процессов размещенных в них производств. Методика должна использоваться при разработке ведомственных норм технологического проектирования, касающихся категорирования помещений и зданий.

* Далее по тексту "помещения и здания"

В области оценки взрывоопасности настоящими нормами выделяются категории взрывопожароопасных помещений и зданий, более детальная классификация которых по взрывоопасности и необходимые защитные мероприятия должны регламентироваться самостоятельными нормативными документами.

Настоящие нормы не распространяются на помещения и здания для производства и хранения взрывчатых веществ, средств инициирования взрывчатых веществ, здания и сооружения, проектируемые по специальным нормам и правилам, утвержденным в установленном порядке.

Категории помещений и зданий, определенные в соответствии с настоящими нормами, следует применять для установления нормативных требований по обеспечению взрывопожарной и пожарной безопасности указанных помещений и зданий в отношении планировки и застройки, этажности, площадей, размещения помещений, конструктивных решений, инженерного оборудования. Мероприятия по обеспечению безопасности людей должны назначаться в зависимости от пожароопасных свойств и количеств веществ и материалов в соответствии с ГОСТ 12.1.004—91 и ГОСТ 12.1.044—89.

Термины и их определения приняты в соответствии со СТ СЭВ 447¾77, СТ СЭВ 383¾87, ГОСТ 12.1.033¾81 и ГОСТ 12.1.044¾89 .

1. ОБЩИЕ ПОЛОЖЕНИЯ

1.1. Категории помещений и зданий предприятий и учреждений определяются на стадии проектирования зданий и сооружений в соответствии с настоящими нормами, ведомственными нормами технологического проектирования или специальными перечнями, утвержденными в установленном порядке.

1.2. По взрывопожарной и пожарной опасности помещения и здания подразделяются на категории А, Б, В1 — В4, Г и Д.

1.3. Категории взрывопожарной и пожарной опасности помещений и зданий определяются для наиболее неблагоприятного в отношении пожара или взрыва периода исходя из вида находящихся в аппаратах и помещениях горючих веществ и материалов, их количества и пожароопасных свойств, особенностей технологических процессов.

1.4. Определение пожароопасных свойств веществ и материалов производится на основании результатов испытаний или расчетов по стандартным методикам с учетом параметров состояния (давления, температуры и т.д.).

Допускается использование справочных данных, опубликованных головными научно-исследовательскими организациями в области пожарной безопасности или выданных Государственной службой стандартных справочных данных.

Допускается использование показателей пожарной опасности для смесей веществ и материалов по наиболее опасному компоненту.

2. КАТЕГОРИИ ПОМЕЩЕНИЙ ПО ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ

2.1. Категории помещений по взрывопожарной и пожарной опасности принимаются в соответствии с табл. 1.

2.2. Определение категорий помещений следует осуществлять путем последовательной проверки принадлежности помещения к категориям, приведенным в табл. 1, от высшей (А) к низшей (Д).

Таблица 1

Категория помещения	Характеристика веществ и материалов, находящихся (обращающихся) в помещении
1	2
А взрывопожароопасная	Горючие газы, легковоспламеняющиеся жидкости с температурой вспышки не более 28°С в таком количестве, что могут образовывать взрывоопасные парогазовоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа. Вещества и материалы, способные взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом в таком количестве, что расчетное избыточное давление взрыва в помещении превышает 5 кПа
Б взрывопожароопасная	Горючие пыли или волокна, легковоспламеняющиеся жидкости с температурой вспышки более 28°С, горючие жидкости в таком количестве, что могут образовывать взрывоопасные пылевоздушные или паровоздушные смеси, при воспламенении которых развивается расчетное избыточное давление взрыва в помещении, превышающее 5 кПа
В1 ¾ В4 пожароопасные	Горючие и трудногорючие жидкости, твердые горючие и трудногорючие вещества и материалы (в том числе пыли и волокна), вещества и материалы, способные при взаимодействии с водой, кислородом воздуха или друг с другом только гореть при условии, что помещения, в которых они имеются в наличии или обращаются, не относятся к категориям А или Б
Г	Негорючие вещества и материалы в горячем, раскаленном или расплавленном состоянии, процесс обработки которых сопровождается выделением лучистой теплоты, искр и пламени; горючие газы, жидкости и твердые вещества, которые сжигаются или утилизируются в качестве топлива
Д	Негорючие вещества и материалы в холодном состоянии
Примечание. Разделение помещений на категории В1 — В4 регламентируется положениями, изложенными в табл. 4.

3. МЕТОДЫ РАСЧЕТА КРИТЕРИЕВ ВЗРЫВОПОЖАРНОЙ ОПАСНОСТИ ПОМЕЩЕНИЙ

Выбор и обоснование расчетного варианта

3.1. При расчете значений критериев взрывопожарной опасности в качестве расчетного следует выбирать наиболее неблагоприятный вариант аварии или период нормальной работы аппаратов, при котором во взрыве участвует наибольшее количество веществ или материалов, наиболее опасных в отношении последствий взрыва.

В случае если использование расчетных методов не представляется возможным, допускается определение значений критериев взрывопожарной опасности на основании результатов соответствующих научно-исследовательских работ, согласованных и утвержденных в установленном порядке.

3.2. Количество поступивших в помещение веществ, которые могут образовать взрывоопасные газовоздушные или паровоздушные смеси, определяется исходя из следующих предпосылок:

а) происходит расчетная авария одного из аппаратов согласно п. 3.1;

б) все содержимое аппарата поступает в помещение;

в) происходит одновременно утечка веществ из трубопроводов, питающих аппарат по прямому и обратному потоку в течение времени, необходимого для отключения трубопроводов.

Расчетное время отключения трубопроводов определяется в каждом конкретном случае исходя из реальной обстановки и должно быть минимальным с учетом паспортных данных на запорные устройства, характера технологического процесса и вида расчетной аварии.

Расчетное время отключения трубопроводов следует принимать равным:

времени срабатывания системы автоматики отключения трубопроводов согласно паспортным данным установки, если вероятность отказа системы автоматики не превышает 0,000001 в год или обеспечено резервирование ее элементов;

120 с, если вероятность отказа системы автоматики превышает 0,000001 в год и не обеспечено резервирование ее элементов;

300 с при ручном отключении.

Не допускается использование технических средств для отключения трубопроводов, для которых время отключения превышает приведенные выше значения.

Под «временем срабатывания» и «временем отключения» следует понимать промежуток времени от начала возможного поступления горючего вещества из трубопровода (перфорация, разрыв, изменение номинального давления и т.п.) до полного прекращения поступления газа или жидкости в помещение. Быстродействующие клапаны-отсекатели должны автоматически перекрывать подачу газа или жидкости при нарушении электроснабжения.

В исключительных случаях в установленном порядке допускается превышение приведенных выше значений времени отключения трубопроводов специальным решением соответствующих министерств или ведомств по согласованию с Госгортехнадзором России на подконтрольных ему производствах и предприятиях и МВД России;

г) происходит испарение с поверхности разлившейся жидкости; площадь испарения при разливе на пол определяется (при отсутствии справочных данных) исходя из расчета, что 1 л смесей и растворов, содержащих 70 % и менее (по массе) растворителей, разливается на площади 0,5 м², а остальных жидкостей — на 1 м пола помещения;

д) происходит также испарение жидкости из емкостей, эксплуатируемых с открытым зеркалом жидкости, и со свежеокрашенных поверхностей;

е) длительность испарения жидкости принимается равной времени ее полного испарения, но не более 3600 с.

3.3. Количество пыли, которое может образовать взрывоопасную смесь, определяется из следующих предпосылок:

а) расчетной аварии предшествовало пыленакопление в производственном помещении, происходящее в условиях нормального режима работы (например, вследствие пылевыделения из негерметичного производственного оборудования);

б) в момент расчетной аварии произошла плановая (ремонтные работы) или внезапная разгерметизация одного из технологических аппаратов, за которой последовал аварийный выброс в помещение всей находившейся в аппарате пыли.

3.4. Свободный объем помещения определяется как разность между объемом помещения и объемом, занимаемым технологическим оборудованном. Если свободный объем помещения определить невозможно, то его допускается принимать условно равным 80 % геометрического объема помещения.

Расчет избыточного давления взрыва для горючих газов, паров легковоспламеняющихся и горючих жидкостей

3.5. Избыточное давление взрыва DР для индивидуальных горючих веществ, состоящих из атомов С, Н, О, N, С1, Вг, I, F, определяется по формуле

(1)

где Р_max — максимальное давление взрыва стехиометрической газовоздушной или паровоздушной смеси в замкнутом объеме, определяемое экспериментально или по справочным данным в соответствии с требованиями п. 1.4. При отсутствии данных допускается принимать Р_max равным 900 кПа;

Р₀ — начальное давление, кПа (допускается принимать равным 101 кПа);

т — масса горючего газа (ГГ) или паров легковоспламеняющихся (ЛВЖ) и горючих жидкостей (ГЖ), вышедших в результате расчетной аварии в помещение, вычисляемая для ГГ по формуле (6), а для паров ЛВЖ и ГЖ по формуле (11), кг;

Z — коэффициент участия горючего во взрыве, который может быть рассчитан на основе характера распределения газов и паров в объеме помещения согласно приложению. Допускается принимать значение Z по табл. 2;

V_св — свободный объем помещения, м³;

r_г.п — плотность газа или пара при расчетной температуре t_p, кг×м^-3 вычисляемая по формуле

(2)

где М— молярная масса, кг×кмоль^-1;

v₀ — мольный объем, равный 22,413 м³×кмоль^-1;

t_p — расчетная температура, °С. В качестве расчетной температуры следует принимать максимально возможную температуру воздуха в данном помещении в соответствующей климатической зоне или максимально возможную температуру воздуха по технологическому регламенту с учетом возможного повышения температуры в аварийной ситуации. Если такого значения расчетной температуры t_p по каким-либо причинам определить не удается, допускается принимать ее равной 61°С;

С_ст — стехиометрическая концентрация ГГ или паров ЛВЖ и ГЖ, % (об.), вычисляемая по формуле

(3)

где — стехиометрический коэффициент кислорода в реакции сгорания;

¾ число атомов С, Н, О и галоидов в молекуле горючего;

К_н — коэффициент, учитывающий негерметичность помещения и неадиабатичность процесса горения. Допускается принимать К_н равным 3.

Таблица 2

Вид горючего вещества	Значение Z
Водород	1,0
Горючие газы (кроме водорода)	0,5
Легковоспламеняющиеся и горючие жидкости, нагретые до температуры вспышки и выше	0,3
Легковоспламеняющиеся и горючие жидкости, нагретые ниже температуры вспышки, при наличии возможности образования аэрозоля	0,3
Легковоспламеняющиеся и горючие жидкости, нагретые ниже температуры вспышки, при отсутствии возможности образования аэрозоля	0

3.6. Расчет DР для индивидуальных веществ, кроме упомянутых в п. 3.5, а также для смесей может быть выполнен по формуле

(4)

где Н_т. — теплота сгорания, Дж×кг^-1;

r_в — плотность воздуха до взрыва при начальной температуре Т₀, кг×м^-3;

С_р — теплоемкость воздуха, Дж×кг^-1×К^-1 (допускается принимать равной 1,01×10³ Дж× кг^-1×К^-1;

Т₀ — начальная температура воздуха, К.

3.7. В случае обращения в помещении горючих газов, легковоспламеняющихся или горючих жидкостей при определении значения массы т, входящей в формулы (1) и (4), допускается учитывать работу аварийной вентиляции, если она обеспечена резервными вентиляторами, автоматическим пуском при превышении предельно допустимой взрывобезопасной концентрации и электроснабжением по первой категории надежности (ПУЭ), при условии расположения устройств для удаления воздуха из помещения в непосредственной близости от места возможной аварии.

При этом массу т горючих газов или паров легковоспламеняющихся или горючих жидкостей, нагретых до температуры вспышки и выше, поступивших в объем помещения, следует разделить на коэффициент К, определяемый по формуле

К = АТ + 1, (5)

где А — кратность воздухообмена, создаваемого аварийной вентиляцией, с^-1;

Т — продолжительность поступления горючих газов и паров легковоспламеняющихся и горючих жидкостей в объем помещения, с (принимается по п. 3.2.).

3.8. Масса m, кг, поступившего в помещение при расчетной аварии газа определяется по формуле

т = (V_a + V_т) r_r, (6)

где V_а — объем газа, вышедшего из аппарата, м³;

V_т — объем газа, вышедшего из трубопроводов, м.

При этом

V_а = 0,01Р₁V, (7)

где P₁ — давление в аппарате, кПа;

V — объем аппарата, м³;

V_т = V₁_т + V₂_т, (8)

где V₁_т — объем газа, вышедшего из трубопровода до его отключения, м³;

V₂_т — объем газа, вышедшего из трубопровода после его отключения, м³;

V₁_т = qT, (9)

q — расход газа, определяемый в соответствии с технологическим регламентом в зависимости от давления в трубопроводе, его диаметра, температуры газовой среды и т.д., м³×с^-1;

Т — время, определяемое по п. 3.2, с;

V₂_т = 0,01 p Р₂(r²₁L₁ + r²₂L₂ + ... + r²_nL_n), (10)

P₂ — максимальное давление в трубопроводе по технологическому регламенту, кПа',

r — внутренний радиус трубопроводов, м;

L — длина трубопроводов от аварийного аппарата до задвижек, м.

3.9. Масса паров жидкости m, поступивших в помещение при наличии нескольких источников испарения (поверхность разлитой жидкости, поверхность со свеженанесенным составом, открытые емкости и т.п.), определяется из выражения

т = т_р + т_емк + т_св.окр., (11)

где m_р — масса жидкости, испарившейся с поверхности разлива, кг;

т_емк — масса жидкости, испарившейся с поверхностей открытых емкостей, кг;

т_св.окр — масса жидкости, испарившейся с поверхностей, на которые нанесен применяемый состав, кг.

При этом каждое из слагаемых в формуле (11) определяется по формуле

m = W F_и T, (12)

где W — интенсивность испарения, кг×с^-1×м^-2;

F_и — площадь испарения, м², определяемая в соответствии с п. 3.2 в зависимости от массы жидкости т_п, вышедшей в помещение.

Если аварийная ситуация связана с возможным поступлением жидкости в распыленном состоянии, то она должна быть учтена в формуле (11) введением дополнительного слагаемого, учитывающего общую массу поступившей жидкости от распыляющих устройств исходя из продолжительности их работ.

3.10. Масса т_п, кг, вышедшей в помещение жидкости определяется в соответствии с п. 3.2.

3.11. Интенсивность испарения W определяется по справочным и экспериментальным данным. Для ненагретых выше температуры окружающей среды ЛВЖ при отсутствии данных допускается рассчитывать W no формуле

W = 10^-6 h P_н, (13)

где h — коэффициент, принимаемый по табл. 3 в зависимости от скорости и температуры воздушного потока над поверхностью испарения;

Р_н — давление насыщенного пара при расчетной температуре жидкости t_р, определяемое по справочным данным в соответствии с требованиями п. 1.4, кПа.

Таблица 3

Скорость воздушного потока в помещении,	Значение коэффициента h при температуре t, °С, воздуха в помещении
м×с^-1	10	15	20	30	35
0	1,0	1,0	1,0	1,0	1,0
0,1	3,0	2,6	2,4	1,8	1,6
0,2	4,6	3,8	3,5	2,4	2,3
0,5	6,6	5,7	5,4	3,6	3,2
1,0	10,0	8,7	7,7	5,6	4,6

Расчет избыточного давления взрыва для горючих пылей

3.12. Расчет избыточного давления взрыва DР, кПа, производится по формуле (4), где коэффициент Z участия взвешенной пыли во взрыве рассчитывается по формуле

Z = 0,5 F, (14)

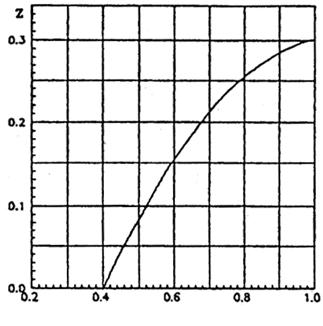

где F — массовая доля частиц пыли размером менее критического, с превышением которого аэровзвесь становится взрыво-безопасной, т.е. неспособной распространять пламя. В отсутствие возможности получения сведений для расчета величины допускается принимать Z = 0,5.

3.13. Расчетная масса взвешенной в объеме помещения пыли т, кг, образовавшейся в результате аварийной ситуации, определяется по формуле

т = т_вз + т_ав, (15)

где т_вз — расчетная масса взвихрившейся пыли, кг;

т_ав — расчетная масса пыли, поступившей в помещение в результате аварийной ситуации, кг.

3.14. Расчетная масса взвихрившейся пыли т_вз определяется по формуле

т_вз = К_вз т_п, (16)

где К_вз — доля отложившейся в помещении пыли, способной перейти во взвешенное состояние в результате аварийной ситуации. При отсутствии экспериментальных сведений о величине К_вз допускается полагать К_вз = 0,9;

т_п — масса отложившейся в помещении пыли к моменту аварии, кг.

3.15. Расчетная масса пыли, поступившей в помещение в результате аварийной ситуации, т_ав, определяется по формуле

т_ав = (т_ап + qТ)К_п, (17)

где т_ап — масса горючей пыли, выбрасываемой в помещение из аппарата, кг;

q — производительность, с которой продолжается поступление пылевидных веществ в аварийный аппарат по трубопроводам до момента их отключения, кг×с^-1;

Т — время отключения, определяемое по п.3.2, в, с;

К_п — коэффициент пыления, представляющий отношение массы взвешенной в воздухе пыли ко всей массе пыли, поступившей из аппарата в помещение. При отсутствии экспериментальных сведений о величине К_п допускается полагать:

для пылей с дисперсностью не менее 350 мкм — К_п = 0,5;

для пылей с дисперсностью менее 350 мкм — К_п = 1,0.

Величина т_ап принимается в соответствии с пп. 3.1 и 3.3.

3.16. Масса отложившейся в помещении пыли к моменту аварии определяется по формуле

(18)

где К_г — доля горючей пыли в общей массе отложений пыли;

т₁ — масса пыли, оседающей на труднодоступных для уборки поверхностях в помещении за период времени между генеральными уборками, кг;

т₂ — масса пыли, оседающей на доступных для уборки поверхностях в помещении за период времени между текущими уборками, кг;

К_у ¾ коэффициент эффективности пылеуборки. Принимается при ручной пылсуборке:

сухой — 0,6;

влажной — 0,7.

При механизированной вакуумной уборке:

пол ровный — 0,9;

пол с выбоинами (до 5 % площади) — 0,7.

Под труднодоступными для уборки площадями подразумевают такие поверхности в производственных помещениях, очистка которых осуществляется только при генеральных пылеуборках. Доступными для уборки местами являются поверхности, пыль с которых удаляется в процессе текущих пылеуборок (ежесменно, ежесуточно и т.п.).

3.17. Масса пыли m_i (i = 1,2), оседающей на различных поверхностях в помещении за межстрочный период, определяется по формуле

m_i = М_i (1 - a)b_i, (i = 1,2) (19)

где М_i = — масса пыли, выделяющаяся в объем помещения за период времени между генеральными пылеуборками, кг;

М_1j — масса пыли, выделяемая единицей пылящего оборудования за указанный период, кг;

М₂ = — масса пыли, выделяющаяся в объем помещения за период времени между текущими пылеуборками, кг;

М_2j — масса пыли, выделяемая единицей пылящего оборудования за указанный период, кг;

a — доля выделяющейся в объем помещения пыли, которая удаляется вытяжными вентиляционными системам При отсутствии экспериментальных сведений о величине a полагают a = 0;

b₁, b₂ ¾ доли выделяющейся в объем помещения пыли, оседающей соответственно на труднодоступных и доступных для уборки поверхностях помещения (b₁ + b₂ = 1).

При отсутствии сведений о величине коэффициентов b₁ и b₂ допускается полагать b₁ = 1, b₂ = 0.

3.18. Величина М_i (i = 1,2) может быть также определена экспериментально (или по аналогии с действующими образцами производств) в период максимальной загрузки оборудования по формуле

М_i = , (i = 1,2) (20)

где G₁_j, G_2j — интенсивность пылеотложений соответственно на труднодоступных F₁_j (м²) и доступных F₂_j (м²) площадях, кг×м^-²с^-1;

t₁, t₂ — промежуток времени соответственно между генеральными и текущими пылеуборками, с.

Определение категорий В1 — В4 помещений

3.19. Определение пожароопасной категории помещения осуществляется путем сравнения максимального значения удельной временной пожарной нагрузки (далее по тексту — пожарная нагрузка) на любом из участков с величиной удельной пожарной нагрузки, приведенной в табл. 4.

Таблица 4

Категория	Удельная пожарная нагрузка g на участке, МДж×м^-2	Способ размещения
В1	Более 2200	Не нормируется
В2	1401 — 2200	См. п. 3.20
В3	181 ¾ 1400	То же
В4	1 ¾ 180	На любом участке пола помещения площадью 10 м². Способ размещения участков пожарной нагрузки определяется согласно п. 3.20

3.20. При пожарной нагрузке, включающей и себя различные сочетания (смесь) горючих, трудногорючих жидкостей, твердых горючих и трудногорючих веществ и материалов в пределах пожароопасного участка, пожарная нагрузка Q, МДж, определяется по формуле

(21)

где G₁ — количество i-го материала пожарной нагрузки, кг;

Q^p_н_i — низшая теплота сгорания i-го материала пожарной нагрузки, МДж×кг^-1.

Удельная пожарная нагрузка g, МДж×м^-2, определяется из соотношения

g = , (22)

где S — площадь размещения пожарной нагрузки, м² (но не менее 10 м²).

В помещениях категорий В1 — В4 допускается наличие нескольких участков с пожарной нагрузкой, не превышающей значений, приведенных в табл. 4. В помещениях категории В4 расстояния между этими участками должны быть более предельных. В табл. 5 приведены рекомендуемые значения предельных расстояний l_пр в зависимости от величины критической плотности падающих лучистых потоков q_кр, кВт×м^-2 для пожарном нагрузки, состоящей из твердых горючих и трудногорючих материалов. Значения l_пр, приведенные в табл. 5, рекомендуются при условии, если Н > 11 м; если Н < 11 м, то предельное расстояние определяется как l = l_пр + (11 - Н), где l_пр — определяется из табл. 5, Н — минимальное расстояние от поверхности пожарной нагрузки до нижнего пояса ферм перекрытия (покрытия), м.

Таблица 5

q_кр, кВт×м^-2	5	10	15	20	25	30	40	50
l_пр, м	12	8	6	5	4	3,8	3,2	2,8

Значения q_кр для некоторых материалов пожарной нагрузки приведены в табл. 6.

Таблица 6

Материал	q_кр, кВт×м^-2
Древесина (сосни влажностью 12 %)	13,9
Древесно-стружечные плиты (плотностью 417 кг×м^-3)	8,3
Торф брикетный	13,2
Торф кусковой	9,8
Хлопок-волокно	7,5
Слоистый пластик	15,4
Стеклопластик	15,3
Пергамин	17,4
Резина	14,8
Уголь	35,0
Рулонная кровля	17,4
Сено, солома (при минимальной влажности до 8 %)	7,0

Если пожарная нагрузка состоит из различных материалов, то значение q_кр определяется по материалу с минимальным значением q_кр.

Для материалов пожарной нагрузки с неизвестными значениями q_кр значения предельных расстояний принимаются l_пр ³ 12 м.

Для пожарной нагрузки, состоящей из ЛВЖ или ГЖ, рекомендуемое расстояние l_пр между соседними участками размещения (разлива) пожарной нагрузки рассчитывается по формулам:

l_пр ³ 15 м при Н ³ 11, (23)

l_пр ³ 26 - H при Н < 11. (24)

Если при определении категорий В2 или В3 количество пожарной нагрузки Q, определенное в п. 3.20, превышает или равно

Q ³ 0,64 gН²,

то помещение будет относиться к категориям В1 или В2 соответственно.

Определение избыточного давления взрыва для веществ и материалов, способных взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом

3.21. Расчетное избыточное давление взрыва DР для веществ и материалов, способных взрываться и гореть при взаимодействии с водой, кислородом воздуха или друг с другом, определяется по приведенной выше методике, полагая Z = 1 и принимая в качестве величины Н_т энергию, выделяющуюся при взаимодействии (с учетом сгорания продуктов взаимодействия до конечных соединений), или экспериментально в натурных испытаниях. В случае когда определить величину DР представляются возможным, следует принимать ее превышающей 5 кПа.

Определение избыточного давления взрыва для взрывоопасных смесей, содержащих горючие газы (пары) и пыли

3.22. Расчетное избыточное давление взрыва DР для гибридных взрывоопасных смесей, содержащих горючие газы (пары) и пыли, определяется по формуле

DР = DР₁ + DР₂, (25)

где DР₁ — давление взрыва, вычисленное для горючего газа (пара) в соответствии с пп. 3.5 и 3.6.

DР₂ — давление взрыва, вычисленное для горючей пыли в соответствии с п. 3.12.

4. КАТЕГОРИИ ЗДАНИЙ ПО ВЗРЫВОПОЖАРНОЙ И ПОЖАРНОЙ ОПАСНОСТИ

4.1. Здание относится к категории А, если в нем суммарная площадь помещений категории А превышает 5 % площади всех помещений или 200 м².

Допускается не относить здание к категории А, если суммарная площадь помещений категории А в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 1000 м²), и эти помещения оборудуются установками автоматического пожаротушения.

4.2. Здание относится к категории Б, если одновременно выполнены два условия:

здание не относится к категории А;

суммарная площадь помещений категорий А и Б превышает 5 % суммарной площади всех помещений или 200 м².

Допускается не относить здание к категории Б, если суммарная площадь помещений категорий А и Б в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 1000 м²) и эти помещения оборудуются установками автоматического пожаротушения.

4.3. Здание относится к категории В, если одновременно выполнены два условия:

здание не относится к категориям А или Б;

суммарная площадь помещений категорий А, Б и В превышает 5 % (10%, если в здании отсутствуют помещения категорий А и Б) суммарной площади всех помещений.

Допускается не относить здание к категории В, если суммарная площадь помещений категорий А, Б и В в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 3500 м²) и эти помещения оборудуются установками автоматического пожаротушения.

4.4. Здание относится к категории Г, если одновременно выполнены два условия:

здание не относится к категориям А, Б или В;

суммарная площадь помещений категорий А, Б, В и Г превышает 5 % суммарной площади всех помещений.

Допускается не относить знание к категории Г, если суммарная площадь помещений категорий А, Б, В и Г в здании не превышает 25 % суммарной площади всех размещенных в нем помещений (но не более 5000 м²) и помещения категорий А, Б, В оборудуются установками пожаротушения.

4.5. Здание относится к категории Д, если оно не относится к категориям А, Б, В или Г.

ПРИЛОЖЕНИЕ

Рекомендуемое

РАСЧЕТНОЕ ОПРЕДЕЛЕНИЕ ЗНАЧЕНИЯ КОЭФФИЦИЕНТА Z УЧАСТИЯ ГОРЮЧИХ ГАЗОВ И ПАРОВ НЕНАГРЕТЫХ ЛЕГКОВОСПЛАМЕНЯЮЩИХСЯ ЖИДКОСТЕЙ ВО ВЗРЫВЕ

Материалы настоящего приложения применяются для случая 100т/(r_г,п V_св) < 0,5 С_нкпр, где С_нкпр — нижний концентрационный предел распространения пламени газа или пара, % (об.), и для помещений в форме прямоугольного параллелепипеда с отношением длины к ширине не более 5.

1. Коэффициент Z участия горючих газов и паров легковоспламеняющихся жидкостей во взрыве при заданном уровне значимости Q (С > ) рассчитывается по формулам:

при Х_нкпр £ L и Y_нкпр £ S

Z = Х_нкпр Y_нкпр Z_нкпр, (1)

при Х_нкпр > L и Y_нкпр > S

Z = F Z_нкпр, (2)

где С₀ — предэкспоненциальный множитель, % (об.), равный:

при отсутствии подвижности воздушной среды для горючих газов

С₀ = 3,77×10³, (3)

при подвижности воздушной среды для горючих газов

С₀ = 3×10², (4)

при отсутствии подвижности воздушной среди для паров легковоспламеняющихся жидкостей

(5)

при подвижности воздушной среды для паров легковоспламеняющихся жидкостей

(6)

т — масса газа или паров ЛВЖ, поступающих в объем помещения в соответствии с разд. 3, кг;

d — допустимые отклонения концентрации при задаваемом уровне значимости Q (С > ), приведенные в таблице приложения;

Х_нкпр, Y_нкпр, Z_нкпр ¾ расстояния по осям X, Y и Z от источника поступления газа или пара, ограниченные нижним концентрационным пределом распространения пламени соответственно, м; рассчитываются по формулам (10 — 12) приложения;

L, S — длина и ширина помещения, м;

F — площадь пола помещения, м²;

U — подвижность воздушной среды, м×с^-1;

С_н — концентрация насыщенных паров при расчетной температуре t_p, °С, воздуха в помещении, % (об.).

Концентрация С_н может быть найдена по формуле

С_н = 100 Р_н Р₀ (7)

где Р_н — давление насыщенных паров при расчетной температуре (находится из справочной литературы), кПа;

p₀ — атмосферное давление, равное 101 кПа.

Таблица

Характер распределения концентраций	Q (С > )	d
Для горючих газов при отсутствии	0,1	1,29
подвижности воздушной среды	0,05	1,38
	0,01	1,53
	0,003	1,63
	0,001	1,70
	0,000001	2,04
Для горючих газов при подвижности	0,1	1,29
воздушной среды	0,05	1,37
	0,01	1,52
	0,003	1,62
	0,001	1,70
	0,000001	2,03
Для паров легковоспламеняющихся	0,1	1,19
жидкостей при отсутствии подвижности	0,05	1,25
воздушной среды	0,01	1,35
	0,003	1,41
	0,001	1,46
	0,000001	1,68
Для паров легковоспламеняющихся	0,1	1,21
жидкостей при подвижности воздушной	0,05	1,27
среды	0,01	1,38
	0,003	1,45
	0,001	1,51
	0,000001	1,75

Величина уровня значимости Q (С > ) выбирается исходя из особенностей технологического процесса. Допускается принимать Q (С > ) равным 0,05.

2. Величина коэффициента Z участия паров легковоспламеняющихся жидкостей во взрыве может быть определена по графику, приведенному на рисунке.

Значения Х определяются по формуле

(8)

где С* — величина, задаваемая соотношением

С* = j С_ст, (9)

где j — эффективный коэффициент избытка горючего, принимаемый равным 1,9.

3. Расстояния Х_нкпр, Y_нкпр и Z_нкпр рассчитываются по формулам:

Х_нкпр = K₁ L; (10)

Y_нкпр = K₁ S; (11)

Z_нкпр = K₃ H, (12)

где K₁ — коэффициент, принимаемый равным 1,1314 для горючих газов и 1,1958 для легковоспламеняющихся жидкостей;

K₂ — коэффициент, принимаемый равным 1 для горючих газов и K₂ = T/360 для легковоспламеняющихся жидкостей;

K₃ — коэффициент, принимаемый равным 0,0253 для горючих газов при отсутствии подвижности воздушной среды; 0,02828 для горючих газов при подвижности воздушной среды; 0,04714 для легковоспламеняющихся жидкостей при отсутствии подвижности воздушной среды и 0,3536 для легковоспламеняющихся жидкостей при подвижности воздушной среды;

Н ¾ высота помещения, м.

При отрицательных значениях логарифмов Х_нкпр, Y_нкпр и Z_нкпр принимаются равными 0.
