ГОСТ 13093-81

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЗОАНАЛИЗАТОРЫ

ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЛЯ ШЛАНГОВЫХ
И РЕЗЬБОВЫХ СОЕДИНЕНИЙ

ИПК ИЗДАТЕЛЬСТВО СТАНДАРТОВ

Москва

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ГАЗОАНАЛИЗАТОРЫ

Присоединительные размеры для шланговых и резьбовых соединений

Gas analyzers. Dimensions for treaded goints and hose couplings

ГОСТ
13093-81*

Взамен
ГОСТ 13093-67

Постановлением Государственного комитета СССР по стандартам от 27 февраля 1981 г. № 1136 дата введения установлена

с 01.01.82

Ограничение срока действия снято Постановлением Госстандарта от 11.09.91 № 1446

1. Настоящий стандарт распространяется на газоанализаторы по ГОСТ 13320-81 и устанавливает основные размеры исполнений концов штуцеров и гнезд для разъемного присоединения к внешней газовой системе, а также между отдельными изделиями (элементами) газового канала.

Стандарт не распространяется на присоединительные размеры концов штуцеров для соединений, изготавливаемых по ГОСТ 25164-96 и ГОСТ 25165-82.

2. Размеры концов штуцеров и резьбовых гнезд, а также соединительных элементов газоанализаторов и элементов пробоподготовки должны соответствовать указанным на черт. 1 - 7 и в табл. 1 - 7. Отдельные примеры их соединений приведены в приложении.

Конструктивные элементы штуцеров определяются по рабочим чертежам, утвержденным в установленном порядке.

Конец резьбового штуцера для соединения металлических трубопроводов с шаровым ниппелем и врезающимся кольцом

Исполнение 1

Черт. 1

Таблица 1

Размеры в мм

Обозначение конца штуцера

Условный проход dу

Наружный диаметр трубы

d

d1

D

l

L

Условное давление Ру, МПа (кгс/см2), для соединения с врезающимся кольцом, шаровым ниппелем на сварке

1 - 2

2

4

4

5,0

М8 ´ 1

4,0

8

16 (160)

1 - 4

4

6

6

8,1

М12 ´ 1,5

7,0

10

1 - 6

6

8

8

10,1

М14 ´ 1,5

1 - 4,1

4

М16 ´ 1,5

12

40(400)

1 - 6,1

6

12

12

14,3

М20 ´ 1,5

7,5

Примечания:

1. Значения условных давлений приведены для справок.

2. В изделиях, предназначенных для экспорта, следует применять концы штуцеров 1 - 4; 1 - 6.

Конец резьбового штуцера для соединения металлических трубопроводов по наружному конусу

Исполнение 2

Черт. 2

Таблица 2

Размеры в мм

Обозначение конца штуцера

Условный проход трубопровода dy

Наружный диаметр трубы

d

d1

D

D1

l

L

Условное давление Ру, МПа (кгс/см2)

2 - 2

2

3

1,7

2,6

М8 ´ 1

6,5

4,0

13

40 (400)

2 - 4

4

6

3,7

4,6

М12 ´ 1

10,5

5,5

15

16 (160)

2 - 6

6

8

5,5

6,6

М14 ´ 1

12,5

6,3 (63)

Примечания:

1. Значения условных давлений приведены для справок.

2. Конструкция и размеры соответствуют ГОСТ 13955-74.

3. Для соединений трубопроводов из цветных металлов наружными диаметрами 6 и 8 мм при условном давлении 0,6 МПа допускается применять конец штуцера 2 - 4.

Конец резьбового штуцера для торцевого соединения металлических трубопроводов

Исполнение 3

Черт. 3

Таблица 3

Размеры в мм

Обозначение конца штуцера

Условный проход трубопровода dy

D

D1

d

d1

L

Условное давление Ру, МПа (кгс/см2)

3 - 4

4

М14 ´ 1,5

10,0

3,7

6

14

1,6 (16,0)

3 - 6

6

М16 ´ 1,5

13,0

6

8

3 - 10

10

М20 ´ 1,5

16,5

10,5

12

Примечание. Значение условного давления приведено для справок.

Конец резьбового штуцера для присоединения гибких трубопроводов из эластичных материалов

Исполнение 4

* Размер для справок.

Черт. 4

Таблица 4

Размеры в мм

Обозначение конца штуцера

Внутренний диаметр трубопровода dy

D

d1

d2

l

l1

L

Условное давление Ру, МПа (кгс/см2)

4 - 2

2

M8 ´ 1

1,8

3,8 (5,5)

4

7

14

0,25 (2,5)

4 - 4

4

М10 ´ 1

3,5

6,3

4

8

15

4 - 6

6

М16 ´ 1,5

5,5

9,5

7

12

23

4 - 10

10

М20 ´ 1,5

9,5

14,0

Примечания:

1. Значение условного давления приведено для справок.

2. Размер в скобках применять для трубопроводов с внутренним диаметром 3 мм.

3. При изготовлении штуцера из пластмасс допускается увеличение размера L.

4. В изделиях, предназначенных для экспорта, следует применять концы штуцеров 4 - 4; 4 - 6; 4 - 10.

Конец безрезьбового штуцера для присоединения гибких трубопроводов из эластичных материалов

Исполнение 5

Черт. 5

Таблица 5

Размеры в мм

Обозначение конца штуцера

Внутренний диаметр трубопровода dу

d

D

Число выступов

Условное давление Ру, МПа (кгс/см2)

5 - 2

2

3 (4)

4,0 (5,5)

От 1 до 3

0,16 (1,6)

5 - 4

4

4,5 - 5,0

6,0 - 6,5

5 - 6

6

6,5 - 7,0

8,0 - 9,0

5 - 10

10

11,0

15,0

Примечания:

1. Значение условного давления приведено для справок.

2. Размер в скобках применять для трубопроводов с внутренним диаметром 3 мм.

3. В изделиях, предназначенных для экспорта, размеры конструктивных элементов d, D могут не соответствовать приведенным в табл. 5.

Гнездо резьбовое для присоединения штуцеров с металлическими и гибкими трубопроводами

Черт. 6

Таблица 6

Размеры в мм

Обозначение конца штуцера

Условный проход штуцера dу

D

D1

l

L

Условное давление Ру, МПа (кгс/см2)

металлических трубопроводов

гибких трубопроводов

5 - 2

2

М6

10

1,5

8,0

-

0,16 (1,6)

1 - 2

М8 ´ 1*

13

9,5

16,0 (160)

-

2 - 2

М8 ´ 1

40 (400)

-

4 - 2

М8 ´ 1*

-

0,25 (2,5)

2 - 4

4

М8 ´ 1

15

6,3 (63)

-

3 - 4**

1,6 (16,0)

1 - 4

М10 ´ 1*

16,0 (160)

-

2 - 4

М10 ´ 1

16,0 (160)

-

3 - 4

1,6 (16,0)

-

4 - 4

М10 ´ 1*

-

0,25 (2,5)

5 - 4

0,16 (1,6)

2 - 6

6

М10 ´ 1

6,3 (63)



4 - 6

-

0,25 (2,5)

5 - 6

0,16 (1,6)

1 - 6

М12 ´ 1,5*

18

14,0

16,0 (160)

-

2 - 6

6,3 (63)

3 - 6

М12 ´ 1,5

1,6 (16,0)

-

4 - 6

М12 ´ 1,5*

-

0,25 (2,5)

5 - 6

0,16 (1,6)

3 - 10

10

М16 ´ 1,5*

22

1,6 (16,0)

-

4 - 10

-

0,25 (2,5)

5 - 10

0,16 (1,6)

1 - 4.1

4

М14 ´ 1,5*

20

40,0 (400)

-

1 - 6.1

6

М18 ´ 1,5*

24

2,0

* Применять в изделиях, предназначенных для экспорта.

** В новых разработках не применять.

Примечание. Значения условных давлений приведены для справок.

Соединительный элемент газового канала для соединения гибких трубопроводов из эластичных материалов

Исполнение 7

Черт. 7

Таблица 7

Размеры в мм

Обозначение соединительного элемента

Условный проход dy

D

L

Smin

Условное давление Ру, МПа (кгс/см2)

7 - 4

4

D ³ (1,2 - 1,3)dy

 £ 8

0,5

0,1 (1,0)

7 - 6

6

Примечание. Значение условного давления приведено для справок.

1, 2. (Измененная редакция, Изм. № 1).

ПРИЛОЖЕНИЕ

Справочное

ПРИМЕРЫ СОЕДИНЕНИЯ ШТУЦЕРОВ

1. Соединение с шаровым ниппелем

Исполнение 1

1 - гнездо; 2 - прокладка; 3 - штуцер; 4 - ниппель; 5 - накидная гайка; 6 - трубопровод

Черт. 1

2. Соединение с врезающимся кольцом

Исполнение 2

1 - гнездо; 2 - прокладка; 3 - штуцер; 4 - врезающееся кольцо; 5 - накидная гайка; 6 - трубопровод

Черт. 2

3. Соединение по наружному конусу

Исполнение 3

1 - гнездо; 2 - прокладка; 3 - штуцер; 4 - накидная гайка; 5 - ниппель; 6 - трубопровод

Черт. 3

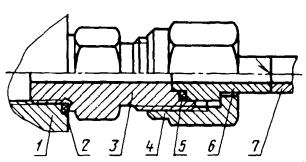

4. Соединение торцевое с прокладкой

Исполнение 4

1 - гнездо; 2 - прокладка; 3 - штуцер; 4 - накидная гайка; 5 - прокладка; 6 - ниппель; 7 - трубопровод

Черт. 4

5. Соединение гибких трубопроводов

Исполнение 5

1 - гнездо; 2 - прокладка; 3 - штуцер резьбовой; 4 - накидная гайка; 5 - трубопровод

Черт. 5

Исполнение 6

1 - штуцер безрезьбовой; 2 - трубопровод

Черт. 6
