На кривых в плане с меньшими радиусами проезжая часть устраивается с односкатным поперечным профилем (виражом). Переход от двухскатного поперечного профиля дороги к односкатному осуществляется на протяжении переходной кривой.

При радиусе кривых в плане 1000 м (600 м по РСН-88) и менее необходимо предусматривать уширение проезжей части с внутренней стороны за счет обочины. Уширение выполняется пропорционально по всей длине переходной кривой так, чтобы полное уширение было достигнуто к началу круговой кривой. Основные параметры дорог изложены в табл. 3...8.

Пересечение и примыкание

Пересечение и примыкание дорог, как правило, располагаются на прямых участках, насыпях высотой 0,8...1,0 м и при откосах крутизной не более 1:3.

Простые пересечения и примыкания следует устраивать при суммарной интенсивности движения менее 2000 авт./сут. Пересечение и примыкание автомобильных дорог IV, I-с, II-с, III-с категорий между собой и с дорогами III категории устраивают, как правило, в одном уровне.

Схемы развязки движения на пересечениях и примыканиях следует принимать при суммарной перспективной интенсивности движения от 2000 до 8000 прив. ед./сут.

Таблица 1

Категории автомобильных дорог

Категория	Народнохозяйственное и административное значение автомобильных дорог	Расчетная интенсивность движения, прив. ед./сут.	Расчетный объем грузовых перевозок, тыс. т нетто в месяц «пик»	Расчетная скорость, км/ч;		Тип дорожной одежды
Категория		Расчетная интенсивность движения, прив. ед./сут.		основная на трудных участках	основная на особо трудных участках	Тип дорожной одежды
1	2	3	4	5	6	7
I-a	Магистральные автомобильные дороги общегосударственного значения (в том числе международного сообщения)	Св. 14000	-	150 120	150 80	Капитальный
I-б	Автомобильные дороги общегосударственного (не отнесенные к I-a категории),	Св. 14000
II	республиканского, областного (краевого) значения	Св. 6000 до 14000	-	150 120	150 80	Капитальный
III	Автомобильные дороги общегосударственного, республиканского, областного (краевого) значения (не отнесенные к I-б категории), местного значения	Св. 2000 до 6000	-	100 80	100 50	Капитальный
IV	Автомобильные дороги республиканского, областного (краевого) и местного значения (не отнесённые к I-б, II, III категориям)	Св. 200 до 2000	-	80 60	80 40	Капитальный облегченный
V	Автомобильные дороги местного значения (кроме отнесенных к II, III, IV, V категориям)	до 200	-	60 40	60 30	Переходный, низший
Iс	Дороги, соединяющие центральные усадьбы колхозов, совхозов и других сельскохозяйственных предприятий и организаций с их бригадами и отделениями, животноводческими комплексами, фермами, полевыми станами и другими сельскохозяйственными объектами, а также автомобильные дороги, соединяющие бригады, отделения и фермы колхозов с дорогами общего пользования и между собой, за исключением полевых	-	Св. 10	70 60	70 40	Капитальный, облегченный, переходный
II-с	То же	-	до 10	60 40	60 30	Облегченный, переходный
III-с	Дороги полевые вспомогательные, предназначенные для транспортного обслуживания отдельных сельскохозяйственных угодий	-		40 30	40 20	Переходный, низший

Примечание. Дополнительные показатели по Региональным нормам по проектированию и строительству автомобильных дорог в Нечерноземной зоне РСФСР (РСН-88), внутрихозяйственным дорогам (СНиП 2.05.11-83) и другим нормативам приводятся в прил. № 5.

Таблица 2

Классификация дорог по принадлежности

Наименование	Перечень дорог
Федеральные	1. Магистральные дороги, соединяющие столицу РФ г. Москву со столицами независимых государств, столицами республик в составе РФ, административными центрами краев и областей. 2. Дороги обеспечивающие международные транспортные связи. 3. Прочие дороги, соединяющие между собой столицы республик в составе РФ, административные центры краев, областей, а также этих городов с ближайшими административными центрами автономных образований.
Дороги общего пользования областной собственности	1. Дороги, соединяющие любые населенные пункты между собой (города, районные центры, поселки, села, деревни), кроме автомобильных дорог федеральной собственности. 2. Дороги, соединяющие населенные пункты с железнодорожными станциями, речными портами, пристанями, аэродромами и федеральными дорогами. 3. Улицы в населенных пунктах (кроме городов областного подчинения), являющиеся продолжением автомобильных дорог и соединяющие между собой города и районные центры области.
Дороги муниципальной собственности городов областного подчинения или соответственно сельских районов	Дороги и автодорожные проезды, расположенные в черте городов и других населенных пунктов, за исключением улиц, автомобильных проездов общего пользования областной собственности.
Дороги предприятий, организаций и частных лиц	Дороги предприятий, объединений, учреждений и организаций, колхозов, совхозов, крестьянских (фермерских) хозяйств, предпринимателей и их объединений и других организаций, используемые для своих технологических, ведомственных и частных нужд.

Таблица 3

Основные параметры поперечного профиля проезжей части и земляного полотна автомобильных дорог

Параметры элементов дороги	Категория дороги
Параметры элементов дороги	I-а	I-б	II	III	IV	I-с	V, II-с	III-с
1	2	3	4	5	6	7	8	9
Число полос движения	4, 6, 8	4, 6, 8	2	2	2	2	1	1
Ширина полосы движения, м	3,75	3,75	3,75	3,5	3,0	3,0
Ширина проезжей части, м	2×7,5 2×11,5 2×15	2×7,5 2×11,5 2×15	7,5	7,0	6,0	6,0	4,5	3,5
Ширина земляного полотна, м	28,5 36,0 43,5	27,5 35,0 42,5	15,0	12,0	10,0	10,0	8,0	6,5
Ширина обочины, м	3,75	3,75	3,75	2,5	2,0	2,0	1,75	1,5
Краевая полоса, укрепленная по типу проезжей части, м	0,75	0,75	0,75	0,5	0,5	-	-	-
Ширина разделительной полосы между разными направлениями движения, м	6,0	5,0	-	-	-	-	-	-
Полоса, укрепленная каменными материалами, м	2,5	2,5	2,5	1,5	1,0	1,5	1,25	1,0
Наименьшая ширина укрепленной полосы на разделительной полосе, м	1,0	1,0	-	-	-	-	-	-
Полоса, укрепленная засевом трав, м	0,50	0,50	0,50	0,50	0,50	0,50	0,50	0,50

Примечание. Ширину земляного полотна, возводимого на ценных сельскохозяйственных угодьях, допускается принимать: 8 м - для дорог I-с категории; 7 м - II-с категории; 5,5 м - III-c категории.

Переходно-скоростные полосы предусматривают на перекрестках и примыканиях в одном уровне; в местах съездов на дорогах I...III категорий, в том числе к зданиям и сооружениям в придорожной зоне: на дорогах I категории при интенсивности 50 авт./сут и более съезжающих или въезжающих на дорогу; на дорогах II и III категорий при интенсивности 200 авт./сут и более. Переходно-скоростные полосы предусматривают на дорогах I...IVa, I-c-a категорий в местах расположения площадок для остановки автобусов и троллейбусов, у автозаправок и площадок отдыха. У постов ГИБДД и контрольно-диспетчерских пунктов предусматривают полосы длиной, отвечающей нормам для разгона и торможения.

Таблица 4

Поперечные уклоны элементов автодороги

Вид покрытия	Поперечный уклон, (%о)
Вид покрытия	проезжей части	краевой полосы	укрепленной обочины каменными материалами	укрепленной обочины засевами трав
Цементобетонные, монолитные, железобетонные сборные, асфальтобетонные	20	20	30...40	50...60
Из щебня, гравия и песка, обработанных вяжущими и дегтебетонные	25	25	30...40	50...60
Щебеночные и гравийные; из грунтов и местных малопрочных каменных материалов, обработанных вяжущими	30	-	30...40	50...60

Таблица 5

Поперечные уклоны проезжей части на виражах, ‰

Радиус кривой в плане, м	Основной		В районах с частыми гололедами
Радиус кривой в плане, м	на дорогах I...V категорий	на подъездных дорогах к промышленным предприятиям	В районах с частыми гололедами
От 3000 до 1000 для дорог I категории	20...30	-	20...30
От 2000 до 1000 для дорог II...V категорий	20...30	-	20...30
От 1000 до 800	30...40	-	30...40
От 800 до 700	30...40	20	30...40
От 700 до 650	40...50	20	40
От 650 до 600	50...60	20	40
От 600 до 500	60	20...30	40
От 500 до 4500	60	30...40	40
От 450 до 400	60	40...60	40
От 400 и менее	60	60	40

Примечание. Для Нечерноземной зоны следует пользоваться табл. 2.4. РСН-88 с примечаниями и табл. 3 СНиП 2.05.11-83 (прил. 5).

Таблица 6

Наименьшая длина переходной кривой

Радиус круговой кривой, м	30	50	60	80	100	150	200	250	300	400	500	600...1000	1000...2000
Длина переходной кривой, м	30	35	40	45	50	60	70	80	90	100	110	120	100

Таблица 7

Уширение двухполосной проезжей дороги на закруглениях, м

Радиус кривой в плане, м	Величина уширения для автомобилей и автопоездов, м
Радиус кривой в плане, м	автомобилей - 7 м и менее, автопоездов - 11 м и менее	13	15	18
1	2	3	4	5
1000	-	-	-	0,40
850	-	0,40	0,40	0,50
650	0,40	0,50	0,50	0,70
575	0,50	0,60	0,60	0,80
425	0,50	0,70	0,70	0,90
325	0,60	0,80	0,90	1,10
225	0,80	1,0	1,0	1,50
140	0,90	1,40	1,50	2,20
95	1,10	1,80	2,0	3,0
80	1,20	2,0	2,30	3,50
70	1,30	2,20	2,5	-
60	1,40	2,80	3,0	-
50	1,50	3,0	3,5	-
40	1,8	3,5	-	-
30	2,2	-	-	-

Примечание. Для Нечерноземной зоны следует пользоваться уточненной табл. 2.5 РСН-88 и табл. 6 для СНиП 2.05.11-83.

Таблица 8

Предельные нормы проектирования плана и продольного профиля

Расчетная скорость, км/ч	Наибольший продольный уклон, ‰	Наименьшее расстояние видимости, м		Наименьший радиус кривых, м
		Наименьшее расстояние видимости, м		в плане		в продольном профиле
		для остановки	встречного автомобиля	основные	в горной местности	выпуклые	вогнутые
		для остановки	встречного автомобиля	основные	в горной местности	выпуклые	основные	в горной местности
150	30	300	-	1200	1000	30000	8000	4000
120	40	250	450	800	600	15000	5000	2500
100	50	200	350	600	400	10000	3000	1500
80	60	150	250	300	250	5000	2000	1000
60	70	85	170	150	125	2500	1500	600
50	80	75	130	100	100	1500	1200	400
40	90	55	110	60	60	1000	1000	300
30	100	45	90	30	30	600	600	200

Примечание. Для Нечерноземной зоны следует пользоваться табл. 2.6. РСН 88 и табл. 3 СНиП 2.05.11-83.

Устройство пересечений и примыканий на участках выпуклых кривых в продольном профиле и с внутренней стороны закруглений в плане допускается только в исключительных случаях.

Пересечение автомобильных дорог с железными следует устраивать вне пределов станций и путей маневрового движения, преимущественно на прямых участках и под углом не менее 60°.

При пересечении автомобильных дорог с железными в одном уровне необходимо выполнять требования:

ширина проезжей части автомобильных дорог III, IV, I-c-a категорий на переездах принимается равной ширине их на подходах, а II-c, III-c категорий - не менее 6 м на расстоянии 50 м от переездов в обе стороны;

на расстоянии 2 м от крайнего рельса автомобильная дорога должна иметь горизонтальную площадку или уклон, равный превышению одного рельса над другим на криволинейных участках железных дорог;

подходы автомобильных дорог к пересечению на протяжении 50 м должны иметь уклон не более 30 ‰.

Пересечение автомобильных дорог с другими наземными и подземными коммуникациями осуществляется по требованиям соответствующих нормативных документов. Дополнительные сведения по нормам пересечений изложены в табл. 9...12.

Таблица 9

Допустимые нормы проектирования пересечений и примыканий

Наименование	Показатели по категориям дорог
Наименование	III	IV, I-с, II-с
1. Расстояние между съездами и переездами не менее, км	2,0	0,8...1,0
2. Предельный продольный уклон на дорогах, пересечениях и примыканиях, ‰	40	40
3. Длина съезда с покрытием основной дороги на грунтах, м:
3.1. Песчаный, супесь, легкий суглинок	100	50
3.2. Черноземы, глины, тяжелые и пылеватые суглинки	200	100
4. Ширина укрепления обочины на всей длине съезда, м	0,5...0,75	0,5...0,75
5. Минимальный радиус сопряжения по кромке проезжей части, м	20	15

Примечания.

1. Места пересечения и примыкания согласовываются с землепользователем.

2. Съезды на вспомогательные полевые дороги должны иметь покрытие основной дороги на протяжении полосы отвода, а при согласовании с землепользователем не менее 25 м при движении одиночных автомобилей и сельскохозяйственных машин и 50 м при движении автопоездов и тракторов с прицепами. На глинистых и тяжелых суглинистых грунтах длина съезда с покрытием принимается не менее 50 м. В конце съезда (переезда) устанавливается щебеночный упор длиной 6,0 м.

3. Пересечения и примыкания на участках выпуклых кривых в продольном профиле и с внутренней стороны закруглений в плане допускаются в исключительных случаях.

4. Минимальный радиус примыкания в местах пересечений дорог I и II категорий - 25 м. Расстояние между пересечениями на дорогах I-a категорий не менее 10 км, I-б и II - 5 км.

Таблица 10

Параметры переходно-скоростных полос

Категория дороги	Продольный уклон, ‰		Длина полосы полной ширины, м		Длина отгона полосы разгона и торможения, м
Категория дороги	на подъеме	на спуске	для разгона	для торможения	Длина отгона полосы разгона и торможения, м
1	2	3	4	5	6
I-б и II	40	-	140	110	80
	20	-	160	105	80
	0	0	180	100	80
	-	20	200	95	80
	-	40	230	90	80
III	40	-	110	85	60
	20	-	120	80	60
	0	0	130	75	60
	-	20	150	70	60
	-	40	170	65	60
IV, I-c-a	40	-	30	50	30
	20	-	35	45	30
	0	0	40	40	30
	-	20	45	35	30
	-	40	50	30	30

Примечание. Устройство отгона полос торможения начинают с уступа в плане на 0,50 м для четкого выделения начала полосы торможения.

Таблица 11

Нормы пересечения автомобильной дороги с воздушными линиями связи и электропередач

№ п/п	Условия эксплуатации	Расстояние до опоры ЛЭП, ЛС, м
		от бровки земляного полотна	в зависимости от мощности ЛЭП, кВ
		от бровки земляного полотна	20	35	110	150	220	330	500	750
1.	Обычные условия:
	пересечение дороги,	Н опоры	-	-	-	-	-	-	-	-
	при параллельном следовании.	Н опоры + 5 м	-	-	-	-	-	-	-	-
2.	Стесненные условия:
	при пересечении до подошвы насыпи,	-	1,5	2,5				5
	при параллельном следовании до бровки земляного полотна.	-	2	4		5	6	8	10	-
3.	Охранная зона электросетей от крайних проводов, м		10	15	20	25		30		40

Примечания.

1. Расстояние между проводами воздушных телефонных и телеграфных линий и проезжей частью в месте пересечения автомобильных дорог не менее 5,5 м (в теплое время года). При пересечении с линиями электропередач оно должно быть не менее при напряжении в кВ: до 1 - 6 м, до 110 - 7 м, до 150 - 7,5 м, до 220 - 8 м, до 330 - 8,5 м, до 500 - 9 м.

2. Вдоль электрокабеля охранная зона по 1 м с каждой стороны.

3. В охранных зонах строительство и реконструкция автомобильных дорог производятся только при наличии письменного разрешения предприятия - владельца энергосетей или линий связи.

Категории дорог и улиц	Основные назначения	Расчетная скорость, км/ч	Ширина полосы проезжей части, м	Число полос движения	Наименьший радиус горизонтальной кривой, м	Наибольший продольный уклон, ‰	Ширина троту ара, м	Наименьший радиус вертикальной кривой, м
Магистральные дороги: скоростного движения;	Скоростная транспортная связь между удаленными промышленными и планировочными районами в крупнейших и крупных городах; выходы на внешние дороги, к аэродромам, крупным зонам массового отдыха и поселениям в системе расселения. Пересечение с магистральными улицами и дорогами в разных уровнях	120	3,75	4...8	600	30	-	10000	2000
регулируемого движения	Транспортная связь между районами города на отдельных направлениях и участках преимущественно грузового движения, осуществляемого вне жилой застройки; выходы на внешние дороги; пересечение с дорогами, как правило, в одном уровне	80	3,5	2...6	400	50	-	10000	2000
Магистральные улицы общегородского значения: непрерывного движения;	Транспортная связь между жилыми, промышленными районами и общественными центрами в крупнейших, крупных и больших городах, а также с другими магистральными улицами, городскими и внешними дорогами. Обеспечение движения транспорта по основным направлениям в разных уровнях	100	3,75	4...8	500	40	4,5	6000	1500
регулируемого движения	Транспортная связь между жилыми и промышленными районами, центром города, центрами планировочных районов, выходы на магистральные улицы и дороги, внешние автомобильные дороги, пересечения с магистральными улицами и дорогами, как правило, в одном уровне.	80	3,5	4...8	500	40	4,5	6000	1500
районного значения: транспортно-пешеходные;	Пешеходные и транспортные связи между жилыми районами и промышленными районами, общественными центрами; выходы на другие магистральные улицы.	70	3,5	2...4	250	60	2,25	4000	1000
Пешеходно-транспортные	Пешеходные и транспортные связи в пределах планировочного района	50	4	2	125	40	3,5	6000	1500
Улицы и дороги местного значения; улицы в жилой застройке.	Транспортная (без пропуска грузового и общественного транспорта) и пешеходная связи на территории жилых районов (микрорайонов), выходы на магистральные улицы и дороги регулируемого движения	30	3,0	2	50	80	1,5	-	-
40	3,0	2...3	90	70	1,5	2000	500
Улицы и дороги в научно-производственных, промышленных и коммунально-складских зонах	Транспортная связь, преимущественно легкового и грузового транспорта в пределах зон (районов), выходы на магистральные дороги	50	3,5	2...4	90	60	1,5	-	-
40	3,5	2	50	70	1,5	2000	1500
Проезды: основные (второстепенные)	Подъезд транспортных средств к жилым и общественным зданиям, учреждениям, предприятиям и другим объектам городской застройки внутри районов, микрорайонов и кварталов	30	3,5	1	25	80	0,75	-	-
40	2,75	2	50	70	1,0	-	-
пешеходные улицы и дороги. Основные, второстепенные	Пешеходная связь с местами приложения труда, учреждениями и предприятиями обслуживания, в том числе в пределах общественных центров, местами отдыха и остановочными пунктами общественного транспорта		0,75 1,0	по расчету		60 40	по проекту
Парковые дороги	Транспортная связь в пределах территории парков и лесопарков, преимущественно для движения легковых машин	40	3,0	2	75	80	-	-	-
Велосипедные дорожки. Обособленные, изолированные	Проезд на велосипедах по свободным от транспортного движения трассам к местам отдыха, общественным центрам в крупнейших и крупных городах, связь в пределах планировочных районов
20	1,5	1...2	30	40	-	-	-
30	1,5	2...4	50	30	-	-	-
	Сельские поселения
Поселковая дорога	Связь сельского поселения с внешними дорогами общей сети	60	3,5	2	125	70	1,5	2000	500
Главная улица	Связь жилых территорий с общественным центром	40	3,5	2...3	60	70	1,5...2,25	2000	500
Улицы в жилой застройке: основная, второстепенная (переулок), проезд	Связь внутри жилых территорий и главной улицы по направлениям с интенсивным движением	40	3,0	2	-	-	1,0-1,5	-	-
Связь между основными жилыми улицами	30	2,75	2	-	-	1,0	-	-
Связь жилых домов, расположенных в глубине квартала, с улицей	20	2,75...3,0	1	30	80	0...1,0	-	-
Хозяйственный проезд (скотопрогон)	Перегон личного скота и проезд грузового транспорта к приусадебным участкам	30	4,5	1	30	80	-	-	-

Группы поселений	Население, тыс. чел.
Крупнейшие	св. 1000	-
Крупные	св. 500 до 1000	св. 5,0
св. 250 до 500	св. 3,0 до 5,0
Большие	св. 100 до 250	св. 1,0 до 3,0
Средние	св. 50 до 100	св. 0,2 до 1,0
Малые	св. 20 до 50	св. 0,05 до 0,2
св. 10 до 20	до 0,05
до 10	-

Глава 2. ЗЕМЛЯНОЕ ПОЛОТНО

2.1. Общие требования

Рельеф местности, климатические, гидрологические и гидрогеологические условия оказывают существенное влияние на строительство автомобильных дорог.

Насыщение земляного полотна влагой - крайне опасное явление, при котором значительно снижается прочность дорожной одежды, устойчивость земляного полотна и основания насыпей.

Источниками увлажнения земляного полотна являются:

выпадающие осадки;

приток воды от таяния снега;

капиллярное поднятие от уровня грунтовых вод (УГВ);

конденсация водяных паров из воздуха;

перемещение пленочной воды.

В годовом цикле изменения влажности в грунтах земляного полотна различают периоды:

первоначальное накопление влаги осенью от дождей;

промерзание земляного полотна и перераспределение влаги в зимний период;

оттаивание земляного полотна и весеннее переувлажнение грунтов;

летнее просыхание.

Перемещение влаги интенсивно протекает при температуре от 0 до 3 °С. При более низких температурах вода замерзает, образуя ледяные прослойки, которые раздвигают грунтовые частицы и вызывают поднятие (пучение) грунта, приводящее к выпучиванию покрытия. Характеристикой зимнего влагонакопления в грунте служит коэффициент пучения (К_п), который выражает отношение высоты поднятия поверхности покрытия к глубине промерзания. При благоприятных гидрогеологических условиях К„ составляет 2...3 %, а при неблагоприятных (уровень грунтовых вод близок к поверхности грунта) может достигнуть 15...20 %. Первоначальный признак пучин - появление сетки мелких трещин и влажных пятен на покрытии.

Для предотвращения пучин проводят мероприятия:

летне-осенние - обеспечение стока воды с поверхности покрытия, устранение ям, колей; неровностей вдоль насыпей, исправление и углубление водоотводных канав;

зимние - обеспечение минимального влагонакопления в земляном полотне при его быстром промерзании за счет очистки от снега земляного полотна на всю ширину;

весенние - полная очистка от снега обочин и откосов земляного полотна, водоотводных канав, выходных частей дренажа, водопропускных труб.

Разнообразие климатических, почвенно-грунтовых и гидрологических условий на территории России не позволяет строить земляное полотно и дорожную одежду по единым нормам и правилам. Территория России по общности климата, гидрологическим и геоморфологическим условиям делится на 5 дорожно-климатических зон. Границы между зонами условны, их можно до 150 км переносить к северу или югу при обосновании по грунтово-геологическим условиям.

По условиям увлажнения верхней толщи грунтов различают 3 типа местности:

1 тип - сухие участки. Поверхностный сток обеспечен, грунтовые воды не влияют на увлажнение верхней толщины грунтов, почвы подзолистые, без признаков заболачивания;

2 тип - сырые места с избыточным увлажнением в отдельные периоды года. Поверхностный сток не обеспечен, грунтовые воды не влияют на увлажнение верхних толщин грунтов, почвы средне- и сильноподзолистые, полуболотные с признаками заболачивания;

3 тип - мокрые места с постоянным избыточным увлажнением. Грунтовые воды или длительностоящие (более 30 суток) поверхностные воды влияют на увлажнение верхних толщин грунтов, почвы торфяно-болотные и полуболотные.

Для надежной работы дорожной одежды необходимо в течение года обеспечить постоянство водно-теплового режима земляного полотна. Для этого требуется поднять бровку земляного полотна над источником увлажнения на высоту, которая обеспечивает равнопрочность земляного полотна на всем участке автомобильной дороги.

Земляное полотно как основание дороги возводится из естественных и искусственных грунтов.

Грунты для дорожного строительства классифицируются на крупнообломочные, песчаные и глинистые (табл. 13). Наибольшее распространение имеют глинистые грунты, которые по показателю текучести подразделяются на твердые, полутвердые, пластичные и текучие.

Грунты по степени увлажнения и допустимой влажности разделяются на недоувлажненные, нормальные и повышенной влажности (табл. 14, 15, 16).

При замерзании по степени пучинистости грунты классифицируются на 5 групп (табл. 17).

Для определения типов грунтов, их плотности и влажности в полевых условиях необходимо пользоваться табл. 18...21.

Для обеспечения устойчивости и прочности рабочего слоя земляного полотна и дорожной одежды необходимо возвышать поверхность покрытия от 0,90 до 2,4 м над расчетным УГВ верховодкой или длительностоящими (более 30 суток) поверхностными водами (табл. 22, 23).

При невозможности выполнения этих требований в стесненных местах (путепроводы, населенные пункты и т.д.) верхнюю часть земляного полотна следует устраивать на 2/3 глубины промерзания из непучинистых грунтов.

Возвышение бровки насыпи на дорогах, проходящих в открытой местности, назначают над расчетной высотой снегового покрова не менее, м:

1,2 - для дорог I категории;

0,7 - для дорог II категории;

0,6 - для дорог III категории;

0,5 - для дорог IV, I-с категорий;

0,4 - для дорог V, II-с, III-с категорий.

Прочность земляного полотна зависит от равномерного послойного уплотнения грунтов. Коэффициент уплотнения зависит от типа покрытий и глубины расположения грунта от его поверхности (табл. 24).

Таблица 13

Классификация грунтов по дорожно-строительным свойствам

Виды грунтов	Распределение части по крупности, % от сухой массы	Содержание песчаных частиц, % от массы сухого грунта	Число пластичности	Пригодность грунтов для дорожного строительства
Виды грунтов	Распределение части по крупности, % от сухой массы	Содержание песчаных частиц, % от массы сухого грунта	Число пластичности	при сооружении земляного полотна	при укреплении вяжущими материалами
Крупнообломочные
Щебенистый	Крупнее 10 мм - более 50 %	-	-	Весьма пригоден	Частицы менее 50 мм используют как гранулометрические добавки
Дресвяный	Крупнее 2 мм - более 50 %	-	-	Весьма пригоден	Весьма пригоден при разнозернистом составе
Песчаные
Песок гравелистый	Крупнее 2 мм - более 25 %	-	-	Весьма пригоден	Весьма пригоден для укрепления цементом
Песок крупный	Крупнее 0,5 мм - более 50 %	-	-	Пригоден	Пригоден
Песок средней крупности	Крупнее 0,25 мм - более 50 %			Пригоден	Менее пригоден, чем крупный
Песок мелкий	Крупнее 0,10 мм - более 75 %	-	-	Пригоден, но менее устойчив	Пригоден для укрепления цементом или эмульсией
Песок пылеватый	Крупнее 0,05 мм - более 75 %	-	-	Малопригоден	Малопригоден
Глинистые
Супесь	Легкая крупная	50	1...7	Весьма пригоден	Весьма пригоден
Супесь	Легкая пылеватая	20...50	1...7	Малопригоден	Пригоден
Супесь	Тяжелая пылеватая	20	1...7	Непригоден	Малопригоден
Суглинок	Легкий	40	7...12	Пригоден	Пригоден
	Легкий пылеватый	40	7...12	Малопригоден	Пригоден
	Тяжелый	40	12...17	Пригоден	Пригоден с ограничением
	Тяжелая пылеватая	40	12...17	Малопригоден	Малопригоден
Глина	Песчанистая	40	17...27	Пригоден	Малопригоден
	Пылеватая полужирная	Не нормируется	17...27	Малопригоден	Малопригоден
	Жирная	Не нормируется	27	Непригоден	Непригоден

Таблица 14

Степени увлажнения грунтов

Разновидность грунта по степени увлажнения	Влажность грунта
Недоувлажненный	Менее 0,9 W₀
Нормальной влажности	от 0,9 W₀ до W_доп
Повышенной влажности	от W_д_on до W_пр
Переувлажненный	Более W_пр

Примечание:

W₀ - оптимальная влажность;

W_доп - допустимая влажность;

W_пр - максимально возможная влажность грунта при коэффициенте уплотнения 0,90.

Насыпи

Для насыпей разрешается без ограничений применять грунты и отходы промышленности, мало меняющие прочность и устойчивость под воздействием погодно-климатических факторов и имеющие влажность от 0,9 W₀ (оптимальной влажности) до W_доп (допустимой влажности).

При использовании в насыпях высотой более 2,0 м грунтов с влажностью, превышающей допустимую, необходимо предусматривать мероприятия:

осушение грунтов естественным путем или обработка активными веществами (негашеная известь, золы уноса, цемент, гипс и т.д.);

высушивание или обжиг грунта горячим воздухом или газом на особо важных объектах в ограниченных объемах;

отжатие избыточной воды путем устройства промежуточных слоев из сухого грунта или зернистого песка;

устройство в нижних слоях «обойм» или «полуобойм» из грунтов оптимальной влажности толщиной до 1 м, обернутых геотекстильным материалом.

Для просушивания в естественных условиях грунт укладывают в валы и периодически перелопачивают механизмами в благоприятных условиях. В качестве осушителя можно применять сухой грунт в соотношении 1:2...1:4 путем смешения его с переувлажненным грунтом и выдержки до уплотнения 7...14 часов.

Введение активных добавок в количестве 0,5...5,0 % от массы грунта требует применения фрез, распределительных или грунтосмесительных машин. Между обработкой грунта добавками и уплотнением необходимо соблюдать перерыв: при обработке цементом и известью - 4...6 ч, золами уноса - 14...18 ч.

Таблица 15

Допустимая влажность грунтов

Грунт	Допустимая влажность (доли оптимальной) при требуемом коэффициенте уплотнения
Грунт	1...0,98	0,95
Пески пылеватые, супеси легкие пылеватые	не более 1,35	не более 1,6
Супеси легкие и пылеватые	0,8...1,25	0,75...1,35
Супеси тяжелые пылеватые и суглинки легкие и легкие пылеватые	0,85...1,15	0,80...1,20
Суглинки тяжелые и тяжелые пылеватые, глины	0,95...1,05	0,90...1,15

Примечание. При возведении насыпей в зимних условиях влажность песчаных и непылеватых супесчаных грунтов не должна превышать 1,3 W₀, супесчаных пылеватых и суглинков легких - 1,2 W₀, других связных грунтов - 1,1 W₀.

Таблица 16

Оптимальная влажность грунтов

№ п/п	Наименование грунтов	Оптимальная влажность, %	№ п/п	Наименование грунтов	Оптимальная влажность, %
1	Пески мелкие и пылеватые	8...14	6	Суглинки тяжелые и тяжелые пылеватые	14...20
2	Супеси легкие и тяжелые	9...15	7	Глины пылеватые	16...26
3	Супеси пылеватые	16...20	8	То же жирные	20...30
4	Суглинки легкие	12...18	9	Черноземы суглинистые	20...25
5	Суглинки пылеватые	15...22	9	Черноземы суглинистые	20...25

Таблица 17

Классификация грунтов по степени пучинистости

Группа грунта по степени пучения	Пучинистость грунта	Грунт рабочего слоя	Величина относительного морозного пучения	Среднее значение относительного морозного пучения при глубине промерзания до 1,5 м, %
1	2	3	4	5
I	Непучинистый	Песок гравелистый крупный и средней крупности с содержанием частиц мельче 0,05 мм до 2 %	1	1
II	Слабопучинистый	Песок гравелистый крупный и средней крупности с содержанием частиц мельче 0,05 мм до 15 %	1	1 1...2
II	Слабопучинистый	Песок мелкий с содержанием частиц мельче 0,05 мм менее 15 %. Супесь легкая крупная	1...4	1...2 2...4
IV	Сильнопучинистый	Песок пылеватый	7...10	2...4 7...10
III	Пучинистый	Супесь легкая крупная	4...7	1-2 2-4
III	Пучинистый	Супесь легкая	4...7	1...2 4...7
IV	Сильнопучинистый	Супесь пылеватая	7...10	2...4 7...10
V	Чрезмернопучинистый	Супесь тяжелая пылеватая	10	4...7 10
III	Пучинистый	Суглинок легкий	4...7	2...4 4...7
V	Чрезмернопучинистый	Суглинок легкий пылеватый	10	4...7 10
III	Пучинистый	Суглинок тяжелый, глины	4...7	2...4 4...7
IV	Сильнопучинистый	Суглинок тяжелый пылеватый, глины	7...10	2...4 7...10

Примечание. Над чертой показатели пучения при 1 типе увлажнения рабочего слоя, под чертой - при 2 и 3 типе увлажнения.

Типы грунтов, плотность, влажность, консистенцию можно определить в полевых условиях.

Таблица 18

Полевые способы определения типов грунтов

Грунты	Способы определения грунтов
	растирания на ладони	рассматривание в лупу и глазом	определение состояния		определение способности к скатыванию в шнур
	растирания на ладони	рассматривание в лупу и глазом	сухого	Влажного	определение способности к скатыванию в шнур
Песок	Ощущение песчаной массы	Видны песчаные частицы	Сыпучие	Непластичное	Не скатывается
Супесь легкая	Преобладают крупные песчаные частицы	Песчаные частицы преобладают над глинистыми	Комья легко рассыпаются от давления руки	-	-
Супесь тяжелая	Преобладают мелкие песчаные частицы	То же	Цементация	-	Трудно скатывается в шнур, распадается на кусочки размером 3...5 мм
Супесь пылеватая	Впечатление сухой муки	Песка мало, преобладают пылеватые частицы	Цементации нет	Состояние плывунное	Шарик при встряхивании легко растекается в лепешку, в шнур не скатывается
Суглинок легкий	Чувствуются песчаные частицы, комочки раздавливаются легко	Ясно видно присутствие песчинок на фоне тонкого порошка	При раздавливании требуется некоторое усилие	Пластичность и липкость малая	Длинного шнура не получается
Суглинок пылеватый	Песка мало, комочки раздавливаются легко	Видны тонкие пылевидные частицы	Комья не тверды, под ударом молотка рассыпаются на мелкие кусочки	Пластичный, липкий	Длинного шнура не получается, так как он рвется на кусочки диаметром 3 мм
Суглинок тяжелый	При растирании в сухом состоянии чувствуется присутствие песка. Комочки раздавливаются с трудом	То же	То же	То же, но в большей степени	При раскатывании дает длинный шнур диаметром от 1 до 2 мм. Шарики при сдавливании в лепешку трескаются по краям
Глины	При растирании в сыром состоянии песчаных частиц не чувствуется. Комочки раздавливаются с большим трудом	Однородная глинистая тонкая порошкообразная масса, не содержащая частиц крупнее 0,25 мм	Твердый в кусках, при ударе молотком колется на отдельные куски	Очень пластичный, липкий и мажущийся	При раскатывании дает прочный длинный шнур диаметром не менее 1 мм. Легко скатывается в шарики, при сдавливании в лепешку не трескается по краям

Таблица 19

Определение плотности связных грунтов

Степень плотности грунта	Характеристика плотности
Рыхлый	Лопата свободно входит в грунт. При выбрасывании куски грунта распадаются. При бурении буровая ложка легко уходит в грунт
Средней плотности	Лопата нажимом ноги погружается в грунт на штык. Вынутые куски распадаются. Буровая ложка от 10 оборотов уходит на глубину 15...20 см. Инструмент вращается сравнительно легко.
Плотный	Лопата в грунт идет с трудом. Куски грунта разламываются руками с усилием. От 10 оборотов с нагрузкой на шарнирный хомут 1 человека буровая ложка уходит на глубину 10...15 см
Очень плотный	Лопата в грунт не погружается. Разработку ведут с помощью кирки и лома. Куски руками не разламываются. Бурение производится змеевиком с пригрузом 1...2 человека, от 10 оборотов змеевик погружается на 5...7 см

Таблица 20

Определение влажности грунтов

Степень влажности	Характеристика влажности
Сухой	При растирании грунт пылит и не дает ощущения прохладной массы
Маловлажный	Грунт дает ощущение прохладной массы
Влажный	При сжатии в руке вода из грунта не сочится, но приложенная непроклеенная бумага к грунту промокает
Очень влажный	При сжатии грунта в руке вода выделяется слабо. Грунт сильно пачкает руки и при встряхивании на ладони расползается в лепешку
Водонасыщенный	При сжатии в руке из грунта вода сильно сочится, в спокойном состоянии (на доске) грунт расползается

Таблица 21

Определение консистенции глинистых грунтов

Консистенция грунта	Характеристика грунта
Твердая	Грунт разламывается с трудом, от удара распадается на куски, маловлажен, почти сухой, под давлением не формируется
Тугопластичная	Грунт разламывается на куски. Под давлением формируется (палец с усилием вдавливается в грунт), шнур скатать не удается
Мягкопластичная	Грунт вязкий, прилипает к инструменту, от собственного веса форма не меняется, при раскатывании дает длинные плоские шнуры диаметром не менее 0,5 мм, слегка пачкает руки
Текучая	Грунт мягкий, сильно пачкает руки, от собственного веса без встряхивания расплывается по горизонтальной поверхности

Таблица 22

Толщина слоя в верхней части земляного полотна из непучинистых грунтов

Вид покрытия, тип дорожной одежды	Толщина слоя непучинистого или слабопучинистого грунта от поверхности покрытия, м, по зонам
Вид покрытия, тип дорожной одежды	II	III, IV, V
Покрытия цементобетонные монолитные	1,2	1,0
Покрытия железобетонные или армобетонные сборные	1,0	1,0
Покрытия асфальтобетонные дорожной одежды капитального типа	1,0	0,80
Покрытия асфальтобетонные дорожной одежды облегченного типа; из щебня, гравия и песка, обработанные вяжущими	0,80	0,80
Дорожные одежды переходного типа	0,50	-

Примечание. При использовании грунтов с К_ф менее 0,5 м/сут. следует под дорожной одеждой устраивать на всю ширину земляного полотна дренирующий слой толщиной не менее 0,20 м из песчаных грунтов с К_ф не менее 1 м/сут. или дренирующую прослойку из геотекстильного материала толщиной не менее 4 мм с водопроницаемостью не менее 50 м/сут. с выпуском полотнищ на откосы насыпи.

Таблица 23

Возвышение поверхности покрытия над расчетным уровнем грунтовых вод, верховодкой или длительностоящими (более 30 сут.) поверхностными водами

Грунт земляного полотна	Наименьшее возвышение поверхности покрытия, м, по дорожно-климатическим зонам
Песок мелкий, супесь легкая крупная, супесь легкая	1,10 0,90	0,90 0,70	0,75 0,55	0,50 0,30
Песок пылеватый, супесь пылеватая	1,50 1,20	1,20 1,0	1,10 0,80	0,80 0,50
Суглинок легкий и суглинок тяжелый, глины	2,20 1,60	1,80 1,40	1,50 1,10	1,10 0,80
Супесь тяжелая пылеватая, суглинок легкий пылеватый, суглинок тяжелый пылеватый	2,40 1,80	2,10 1,50	1,80 1,30	1,20 0,80

Грунт земляного полотна

Наименьшее возвышение поверхности покрытия, м, по дорожно-климатическим зонам

III

Песок мелкий, супесь легкая крупная, супесь легкая

1,10

0,90

0,70

0,75

0,55

0,50

0,30

Песок пылеватый, супесь пылеватая

1,50

1,20

1,0

1,10

0,80

0,50

Суглинок легкий и суглинок тяжелый, глины

2,20

1,60

1,80

1,40

1,50

1,10

0,80

Супесь тяжелая пылеватая, суглинок легкий пылеватый, суглинок тяжелый пылеватый

2,40

1,80

2,10

1,50

1,80

1,30

1,20

0,80

Примечание. Над чертой приведено возвышение поверхности покрытия над уровнем грунтовых вод, верховодкой или длительностоящими (более 30 сут.) водами; под чертой - над поверхностью на участках с необеспеченным водоотводом или над уровнем кратковременно (менее 30 сут.) стоящих поверхностных вод.

Таблица 24

Коэффициент уплотнения грунтов

Тип покрытия	Коэффициент уплотнения
	насыпей			Выемок и естественных оснований низких насыпей
	на глубину от поверхности покрытия, м
	до 1,5	1,5...6,0	более 6,0	до 1,2
Покрытия монолитные и на цементогрунтовых основаниях	1,0	0,95...0,98	0,98	1,0
Покрытия сборные из железобетонных плит, асфальтобетонные, дорожные одежды облегченного типа	0,98	0,95	0,98	0,98
Дорожные одежды переходного типа	0,95	0,95	0,95	0,95

Примечание. Коэффициент уплотнения - это отношение плотности скелета грунта в конструкции к максимальной плотности при стандартном уплотнении по ГОСТ 22733-77.

Насыпи следует возводить на прочных основаниях. К слабым следует относить основания, имеющие слой толщиной менее 0,5 м из слабых грунтов (торф, сапропель и т.д.), в пределах активной зоны. Ориентировочно за толщину активной зоны принимается ширина насыпи понизу.

При строительстве насыпей на слабых основаниях необходимо предусматривать мероприятия:

уменьшение собственного веса насыпи за счет устройства ее из легких материалов (шлак, керамзит и т.д.);

увеличение коэффициента заложения откоса от 1:5 до 1:10;

отсыпка насыпи на жесткий настил;

предварительное осушение основания.

Насыпи, как правило, возводят из однородных грунтов, отсыпаемых на всю ширину земляного полотна горизонтальными или слабонаклонными (до 20 ‰) слоями толщиной 0,15...0,5 м.

При сооружении насыпей из неоднородных грунтов следует соблюдать следующие правила.

1. Рабочий слой насыпи отсыпается из непучинистых или слабопучинистых грунтов.

2. Дренирующие грунты следует располагать в верхних, а водонепроницаемые - в нижних слоях насыпи.

3. Грунты и промышленные отходы, подверженные изменениям в объеме и теряющие устойчивость при увлажнении, следует располагать в средней по высоте части насыпи, перекрывая их отдельными тонкими (до 10 см) прослоями песка или геотекстильного материала.

4. Возведение насыпи из неоднородных грунтов, состоящих из песка, суглинка и гравия, разрешается в виде естественной карьерной смеси.

Запрещается бессистемная отсыпка различных по своим свойствам грунтов в насыпь.

Возведение насыпи «в задел» для естественной осадки без уплотнения грунта не допускается, за исключением устройства нижней части ее на болотах с удалением торфа.

Возведение насыпей на устойчивых склонах от 1:5 до 1:10 производится с обязательным снятием растительного слоя; на склонах косогора от 1:3 до 1:5 устраивают уступы высотой до 1,0 м; на склонах более 1:3 - полунасыпь-полувыемку или на полке, не ухудшая устойчивости склона. Крутизну откосов насыпи высотой до 2,0 м следует назначать не более 1:3, а высотой более 2,0 м определять по табл. 25.

Таблица 25

Крутизна откосов насыпи

Грунты насыпи	Наибольшая крутизна откосов насыпи высотой, м
	от 2,0 до 6,0	до 12,0
	от 2,0 до 6,0	в нижней части - 0...6,0 м	в верхней части - 6,0...12,0 м
Глыбовые и валунные из слабовыветривающих пород	1:1...1:1,3	1:1,3...1:1,5	1:1,3...1:1,5
Песчаные, за исключением мелких и пылеватых песков	1:1,5	1:1,75	1:1,5
Песчаные мелкие пылеватые, глинистые и лессовые, золы и золошлаковые смеси	1:1,5 1:1,75	1:1,75 1:2	1:1,75 1:2

Примечание. Под чертой указана крутизна откосов для пылеватых грунтов.

Рис. 3

НАСЫПИ

Тип поперечного профиля	Наименование поперечного профиля	Наименование грунта	Категория дороги	Крутизна откоса
				Высота насыпи, м		Высота откоса, м
				до 2,0	до 3,0	до 6,0	В части 0-6,0	В части 0-12
1	Насыпь высотой до 3(2) м	Песчаные супеси, суглинки	I-III	1:4
2	С кюветами и резервами	Песчаные супеси, суглинки	IV-V		1:3
3	Насыпь высотой до 6,0 м	Крупнообломочные и песчаные	I-III IV-V	1:4	1:3	1:1,5	1:1,5	1:1,5
4	Насыпь высотой до 12,0 м	Песчаные, мелкие и пылеватые глинистые	I-III IV-V	1:4	1:3	1:1,5 1:1,75	1:1,75 1:2,0	1:1,5 1:1,75

Тип поперечного профиля	Наименование поперечного профиля	Наименование грунта	Категория дороги	Крутизна откоса
				Верхний откос высотой, м			Низовой откос до 12,0 м
				Насыпь высотой до, м			В нижней части 0-6,0	В верхней части 0-12
				2,0	3,0	6,0	В нижней части 0-6,0	В верхней части 0-12
5	Насыпи высотой откоса низовой стороны до 12,0 м на склонах с крутизной 1:10-1:15 и 1:5-1:3	Крупнообломочные и песчаные	I-III IV-V	1:3	1:4	1:1,5	1:1,5	1:1,5
6		Песчаные, пылеватые и мелкие глинистые и лессовые	I-III IV-V	1:3	1:4	1:1,5 1:1,75	1:1,75 1:2	1:1,5 1:1,75

В знаменателе дана крутизна откосов для пылеватых грунтов и одноразмерных мелких песков.

Рис. 4

ВЫЕМКИ

Примечания:

1. Выемка 7А (7Б), высотой до 1 м, раскрытая (разделанная под насыпь). Применяется в нестесненных условиях.

2. Выемка 8, высотой до 1,0 м, применяется в стесненных условиях и где отсутствуют снежные заносы.

Выемки 7 и 8 применяются на начальных участках глубоких выемок длиной не менее 10,0 м.

3. Выемка 9, высотой 1,0-5,0 м, применяется на снегозаносимых участках с шириной полки (обочины) не менее 4,0 м.

Для дорог IV-V категорий крутизна внутреннего откоса принимается 1:3.

4. Выемки 10, высотой до 12,0 м применяются на равнинной местности.

5. Выемки 16, высотой до 12,0 м применяются на косогорах от 1:10, 1:3.

6. Крутизна внутренних откосов для дорог IV-V категорий - 1:3.

7. Крутизна внешних откосов принимается:

а) песчаные крупно-, среднезернистые, глинистые твердой и полутвердой консистенции грунты - 1:1,5.

б) мелкие и пылеватые песчаные, глинистые тугопластичной и мягкопластичной консистенции - 1:2.

Выемки

Выемки глубиной до 1 м для предохранения от снежных заносов устраивают раскрытыми с крутизной откосов от 1:5 до 1:10 или разделанными под насыпь.

Выемки глубиной от 1 до 5 м на снегозаносимых участках сооружают с откосами 1:1,5...1:2 и дополнительной полкой или обочинами шириной не менее 4 м. Типовые насыпи и выемки изображены на рис. 3, 4.

В выемках глубиной более 2,0 м, устраиваемых в мелких и пылеватых песках, переувлажненных глинистых грунтах, следует возводить закюветные полки шириной 1,0...2,0 м. Крутизна откосов выемки глубиной до 12 м принимается 1:1,5, а в глинистых пылеватых грунтах - 1:2.

Откосы насыпей выемок и водоотводных сооружений должны быть укреплены. Тип укрепления зависит от высоты (глубины) насыпи (выемки), физико-механических свойств грунтов и гидрологического режима подтопления. Типовые конструкции насыпей и выемок приведены на рис. 3, 4.

Дорожный водоотвод

Водоотвод состоит из ряда сооружений и конструктивных мероприятий (поперечный уклон покрытия, дополнительный слой основания и т.д.), предназначенных для перехвата и отвода воды от земляного полотна.

Боковые канавы устраивают в выемках и у насыпи высотой более 2,0 м с продольными уклонами не менее 5 ‰, а в случаях малого естественного уклона - 3 ‰. При явно выраженном уклоне местности боковые канавы устраивают только с нагорной стороны. Глубину канав в равнинной местности назначают 0,7...0,8 м, но не более 1,2...1,5 м с таким расчетом, чтобы низ дренажного слоя (дренажной воронки) возвышался над дном канавы не менее 0,2 м.

При продольных уклонах более 10 ‰ необходимо устраивать укрепление откосов и дна канавы (табл. 26).

В местах с постоянным избыточным увлажнением дополнительный слой основания устраивается на всю ширину земляного полотна.

Таблица 26

Укрепление откосов и дна боковых канав

Тип укрепления	Продольный уклон, ‰, в грунтах
Тип укрепления	супесчаный	суглинистый
Без укрепления	До 10	До 20
Одерновка, засев травами	10...30	20...30
Мощение, бетонные плиты	30...50	30...50
Перепады, лотки	50	50

2.2. Возведение земляного полотна

В состав работ по сооружению земляного полотна входят подготовительные, основные и отделочные работы.

Подготовительные работы

1. Расчистка полосы отвода от кустарника, деревьев, пней. Засыпка подкоренных ям. Снятие растительного, слоя и перемещение его в отвал. Планировка и уплотнение основания насыпи.

2. Вынос, закрепление трассы и элементов земляного полотна на местности.

3. Переустройство коммуникаций (линий связи, электропередач, водопровода и т.д.).

4. Устройство водоотводных сооружений, дренажей и прокладку подземных сооружений.

5. Разрыхление откосов существующих насыпей, а при высоте более 2,0 м - устройство уступов шириной не менее 2,0 м.

Заказчик не менее чем за 10 дней до начала строительства обязан передать подрядной строительной организации закрепленную трассу дороги в изыскательском варианте:

начало и конец трассы (НТ, КТ);

вершину углов поворота и главные точки кривой: начало, середину и конец (НК, СК, КК);

створные точки на прямолинейном участке в пределах видимости, но не реже чем через 500 м;

реперы, как правило, в начале и конце трассы, а также не реже чем через 2,0 км.

Заказчик передает закрепленные на местности месторождения грунта и материала с репером, вынесенным за границы его разработки.

Подрядная строительная организация, произведя работы по очистке полосы отвода, выполняет дополнительные разбивочные работы на геодезической основе заказчика:

разбивку пикетажа. Закрепление пикетажа колышками (столбами) по оси дороги и вне пределов работы техники;

разбивку горизонтальных кривых в плане и закрепление ее колышками по оси через 10...20 м и сторожками по границе полосы отвода;

установку дополнительных реперов у искусственных сооружений и насыпей (выемок) высотой (глубиной) более 3...5 м;

разбивку подошвы (бровки) насыпей (выемок) колышками через 10...50 м или сплошной пропаханной бороздой;

разбивку водоотводных канав, боковых резервов колышками по оси через 20...50 м;

закрепление полосы отвода столбами.

Пикеты по протяженности могут быть: нормальные - 100 м, «рубленые» - менее 100 до 50 м, неправильные - более 100 до 150 м.

Расчистка полосы отвода

Расчистка полосы отвода предусматривает удаление препятствий, мешающих разбивке земляного полотна и производству работ техникой. Вырубку леса, кустарника следует выполнять в минимально необходимых объемах.

При разработке древесина по твердости пород бывает:

мягкая - осина, липа, ель, пихта, береза, ольха, лиственница;

твердая - дуб, граб, бук, клен, ясень.

Мелколесье и кустарник бывают редкие, средние и густые (табл. 27).

Таблица 27

Характеристика мелколесья и кустарника

Характеристика густоты	На 1 га, шт.
Характеристика густоты	кустов при срезе кусторезом	стволов при корчевке корчевателем
Редкий	до 3000	до 900
Средний	3001...10000	901...1250
Густой	более 10000	1251...2200

Для определения объема древесины, получаемой при валке леса, следует пользоваться лесотаксационными данными (табл. 28).

Таблица 28

Характеристика леса

Характеристика леса					Примерный выход древесины с 1 га, плотной м³
По крупности	диаметр, см		по густоте	по числу деревьев на 1 га	всего	в том числе
По крупности	ствола	пня	по густоте	по числу деревьев на 1 га	всего	деловой	дровяной
Крупный	<32	<34	Густой	300	190	160	30
			Средний	190	140	120	20
			Редкий	70	90	80	10
Средней крупности	До 32	до 34	Густой	530	180	155	25
			Средний	350	130	110	20
			Редкий	170	80	70	10
Мелкий	До 24	до 26	Густой	960	170	145	25
			Средний	600	120	100	20
			Мелкий	420	70	60	10
Очень мелкий	До 16	до 18	Густой	1550	150	130	20
			Средний	1000	100	85	15
			Мелкий	570	50	43	7
Тонкомерный подлесок	До 11	до 12	Густой	4040	60	52	8
			Средний	3260	45	38	7
			Мелкий	2400	30	26	4

Для валки и раскряжевки деревьев применяются кусторезы, корчеватели, бульдозеры, электро-, мотопилы, сучкорезы и т.д.

Трелевку леса осуществляют тракторами, тракторными лебедками и лесовозами. Пни диаметром до 50 см удаляют корчевательными машинами, лебедками, бульдозерами, рыхлителями, а диаметром более 50 см - взрывным способом.

Снятый растительный слой используется для рекультивации земель.

Технология расчистки полосы отвода изложена в табл. 29 и на рис. 5.

Таблица 29

Технология очистки полосы отвода 1 км

	Рабочие операции	Показатель	Количество
1	Разметка полосы отвода	кол.	20
2	Расчистка полосы отвода от кустарника кусторезом ДП-24	га	0,60
3	Корчевка кустов корчевателем-собирателем ДП-8А	га	0,60
4	Сгребание тракторными граблями на тракторе Т-100М и перемещение в сторону	м	до 50
5	Валка деревьев бензопилой	дер.	140
6	Удаление сучков сучкорезом. Уборка порубочных остатков и сжигание их
7	Трелевка древесины трактором Т-100М	м	до 100
8	Разделка древесины бензопилой	м³	120
9	Погрузка и вывоз древесины на тракторе Т-100М (лесовозом)	м³	120
10	Корчевка пней диаметром до 50 см бульдозером ДЗ-171	пн.	140
11	Засыпка подкоренных ям бульдозером ДЗ-171	м³	280
12	Погрузка и вывоз пней на тракторе с прицепом	пн.	140
13	Срезка растительного слоя бульдозером ДЗ-171 на глубину 0,15 м	м²	22600
14	Планировка полосы отвода автогрейдером ДЗ-122	проход	4...6
15	Уплотнение полосы отвода самоходными катками со скоростью 4...6 км/ч	проход	4...6

Разбивка горизонтальных кривых на автомобильных дорогах

Горизонтальные кривые разбивают:

прямоугольными координатами от тангенса;

продолженными хордами;

кратными кривыми;

прямоугольными координатами от хорд;

другими способами разбивки.

Элементы круговых кривых	Элементы переходной кривой
60	5	0,21	0,42	40	26,84	39,66	4,40
	10	0,84	1,67
80	5	0,16	0,31	45	30,11	44,64	4,20
	10	0,625	1,25
100	10	0,56	1,00	50	33,42	49,69	4,15
	20	2,00	4,00
125	10	0,40	0,80	60	40,10	59,65	4,78
	20	1,60	3,20
150	10	0,33	0,66	60	40,04	59,76	4,00
	20	1,33	2,66
200	10	0,25	0,50	70	46,74	69,79	4,08
	20	1,00	2,00
250	10	0,20	0,40	80	53,37	79,80	4,27
	20	0,80	1,60
300	10	0,17	0,33	90	60,01	89,80	4,50
	20	0,67	1,33
400	10	0,12	0,25	100	66,65	99,84	4,17
	20	0,50	1,00
500	10	0,10	0,20	110	73,48	109,87	4,03
	20	0,40	0,80
600	10	0,08	0,16	120	79,79	119,89	4,00
	20	0,33	0,66
700	10	0,07	0,14	120	80,41	119,92	3,43
	20	0,28	0,57
800	10	0,06	0,12	120	80,02	119,93	3,00
	20	0,25	0,50
900	10	0,055	0,11	120	79,99	119,95	2,67
	20	0,22	0,44
1000	10	0,045	0,09	100	66,66	99,97	1,67
	20	0,18	0,36
1200	10	0,04	0,08	100	66,62	99,98	1,39
	20	0,17	0,33
1500	10	0,03	0,07	100	66,72	99,99	1,11
	20	0,13	0,27
1800	10	0,03	0,06	100	66,69	99,99	0,93
	20	0,11	0,22
2000	10	0,02	0,05	100	66,62	99,99	0,83
	20	0,10	0,20

Категория главной дороги	III	III	IV, V, I-c, II-с, III-с
60	19,12	24,62	18,07	20,01	14,34	18,47
62	19,56	25,19	18,54	20,54	14,67	18,84
64	20,02	25,76	19,02	21,07	15,02	19,32
66	20,50	26,34	19,51	21,61	15,38	19,76
68	20,99	26,93	20,02	22,17	15,74	20,20
70	21,50	27,53	20,54	22,73	16,12	20,65
72	22,02	28,14	21,07	23,31	16,52	21,11
74	22,56	28,77	21,62	23,90	16,92	21,58
76	23,12	29,41	22,18	24,50	17,34	22,06
78	23,69	30,06	22,77	25,12	17,77	22,54
80	24,29	30,73	23,37	25,76	18,22	23,05
82	24,90	31,42	23,99	26,41	18,68	23,56
84	25,54	32,12	24,63	27,08	19,15	24,09
86	26,20	32,84	25,29	27,78	19,65	24,63
88	26,88	33,59	25,97	28,49	20,16	25,19
90	27,59	34,36	26,68	29,23	20,60	25,77
92	28,32	35,16	27,42	30,00	21,24	26,37
94	29,09	35,98	28,18	30,79	21,82	26,98
96	29,88	36,33	28,98	31,61	22,41	27,62
98	30,72	37,72	29,80	32,46	23,04	28,29
100	31,58	38,63	30,66	33,34	23,62	28,97
102	32,48	39,59	31,56	34,26	24,36	29,69
104	33,43	40,58	32,60	35,23	25,07	30,44
106	34,42	41,62	33,48	36,23	25,82	31,22
108	35,46	42,71	34,51	37,28	26,60	32,03
110	36,55	43,85	35,59	38,39	27,42	32,88
112	37,70	45,04	36,73	39,54	28,28	33,78
114	38,92	46,30	37,93	40,76	29,19	34,72
116	40,20	47,62	39,19	42,06	30,15	35,72
118	41,56	49,07	40,53	43,41	31,17	36,76
120	43,00	50,50	41,95	44,85	32,25	37,88

Длина кривой, м	От входных тангенсов	От выходных тангенсов
2	2	0,05	2	0,07	2	0,03	2	0,04	2	0,04
4	3,99	0,20	3,99	0,27	4,00	0,13	3,99	0,18	3,99	0,18
6	5,98	0,45	5,96	0,60	5,98	0,30	5,98	0,40	5,98	0,40
8,0	7,95	0,80	7,90	1,06	7,98	0,53	7,96	0,71	7,96	0,71
10	9,90	1,24	9,79	1,71	9,95	0,83	9,92	1,11	9,92	1,11
12,00	11,81	1,81	11,57	2,63	11,92	1,20	11,86	1,59	11,86	1,59
14,00	13,66	2,57	13,21	3,76	13,87	1,62	13,78	2,16	13,78	2,16
16,00	15,42	3,51	14,69	5,11	15,81	2,12	15,66	2,81	15,66	2,81
18	17,09	4,61	15,88	6,65	17,73	2,68	17,50	3,62	17,47	3,65
20	18,63	5,89	-	-	19,63	3,30	19,24	4,60	19,16	4,37
22	20,04	6,28	-	-	21,51	4,01	20,87	5,80	20,69	6,02
24	21,29	8,87	-	-	23,31,	4,87	22,37	7,06	22,00	7,50
26	-	-	-	-	25,01	5,83	23,75	8,51	23,15	9,16
28	-	-	-	-	26,59	7,14	24,97	10,09	-	-
30	-	-	-	-	28,05	8,51	26,03	11,80	-	-
32	-	-	-	-	29,37	10,00	-	-	-	-
34	-	-	-	-	30,53	11,64	-	-	-	-

Виды земляных работ и сооружений	Средняя высота насыпи, глубина выемки, м	Средняя дальность перемещенного грунта, м	Оптимальная длина участка производства работ, м	Среднегодовые объемы работ, тыс. м³	Ведущие машины в комплекте (звене)
Разработка грунта в боковых резервах с перемещением в насыпь	0,75	10...15	300...500	50...500	Автогрейдер с двигателем мощностью 65...80 и 185 кВт
1,50	8...20	500...1000 в равнинной и слабопересеченной местности	50...100	Грейдер-элеватор производительностью 600...850 м³/ч
			200...2000	Экскаваторы-драглайны с ковшом емкостью 0,40...0,80 м³
Разработка грунта из боковых резервов и мелких выемок с перемещением в насыпь	до 1,50	до 30 (50)	250...500	до 50...200	Бульдозеры гусеничные мощностью до 100 кН
			500...1000	То же, мощн. до 250 кН
			до 50...100	Бульдозеры на пневмоходу, мощн. до 50 кН
			200...2000	То же, мощн. 100...250 кН
	100...500	Зависит от местных условий	50...500	Скреперы прицепные с ковшом емк. 3...8 м³
Разработка грунта в выемках и сосредоточенных резервах с перемещением в насыпь	Не ограничена	100...500	250...500	50...500	Скреперы прицепные с ковшом емк. 3...8 м³
			до 500	То же, емк. 8...15 м³
			1000...3000	То же, емк. 8...25 м³
	500...3000	до 500	50...100	Скреперы полуприцепные с ковшом емк. 9 м³
			200...1000	То же, емк. 9...15 м³
			2000...3000	То же, емк. 15...25 м³
	500 и более	до 500	50...200	Экскаваторы с ковшом емк. 0,30...0,65 м³
			500	То же, емк. 0,65...1,25 м³
Послойная планировка грунта при отсыпке в насыпь	до 3,5	-	500	50...100	Автогрейдеры мощн. 77...100 кВт
			200...300	То же мощн. 77...100 кВт
Планировка верха земляного полотна и откосов насыпей и выемок	>3,5	-	1000	При любых объемах	Экскаватор-планировщик

Объем ковша, м³	Мощность трактора, кВт	Толщина стружки, см, грунтов
6	100	59...67	9...14	12...20	15	20
10	140	74	14...18	18...25	20	30
15	240	103...132	16...22	21...30	25	35

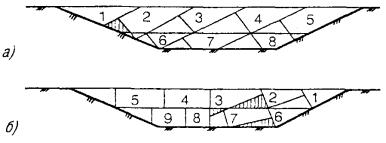

Объем ковша, м³	Длина скрепера с трактором, м	Длина участка наполнения в обычных (плотных и тяжелых) грунтах, м	Пределы возки грунта, м
до 3	9,5...9,6	8(10)	200
6...8	13,4...13,5	6,5...7,5 (10...12)	250...350
9...11 (прицепные)	13,8...14,0	8...10 (12...14)	300...600
9...11 (самоходные)	14	9...11 (14...16)	500...1500
15...18	15,2...15,5	10...12 (19...23)	1500...2000
25	20	50...54	2500...3000

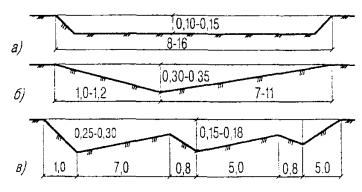

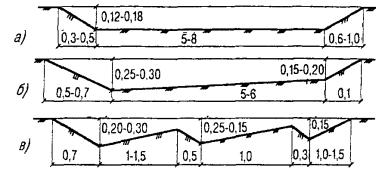

Рабочие операции	Углы установки ножа, град
Зарезание
разрыхленного связного грунта	30...35	до 40	до 15
несвязного грунта	35...40	до 35	до 15
Перемещение
влажных грунтов	40...50	35...40	до 15
сухих грунтов	35...45	40...45	до 18
Разравнивание
слоя грунта	70...90	50...60	до 2
Планирование
слоев грунта	45...55	40...45	до 18
Срезка
грунта на откосах	60...65	40...45	до 50

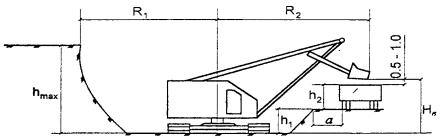

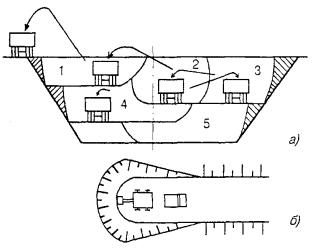

Показатели	Размер забоя, м, объем ковша, м³
Ширина подошвы забоя или оси пути экскаватора до стенки забоя, м	3	4	4,5	5	5
То же для погрузки грунта, м	2,0	2,8/2,5	3,0	3,6/2,5	3,6/2,5
Предельная высота верхней кромки кузова автомобиля над уровнем подошвы забоя, м	3	4,5	5,5	5,5	5,0
Наибольшая высота резания, м	4,8...6,0	6,5	6,5...8	8...9	9,0...9,5
Наименьшая (допустимая) высота забоя, м, обеспечивающая наполнение ковша с «шапкой» в грунтах:
легких (I и II группах)	1,5/0,7	1,5/0,7	2,5/0,7	3,0/0,9	3,0/0,9
средних (III группа)	2,5/1,0	2,5/1,0	4,5/1,0	4,5/1,15	4,5/1,3
тяжелых (IV группа)	3,0/1,5	3,5/1,5	5,5/2,5	6,0/2,5	6,0/2,5

Виды уплотняющей машины	Толщина слоя грунта, см
Каток на пневматических шинах массой 20...30 т (ДУ-29, ДУ-39А, ДУ-16В, ДУ-55)	14 40	18 30	16 35	20 20	16 20	20 15
Каток на пневматических шинах массой 15...16 т (ДУ-37)	16 25	20 20	20 20	22 15	-	-
Каток кулачковый массой 16...20 т, решетчатый (ДУ-52, ДУ-57)	8 40	12 30	8 35	12 20	6 40	8 30
То же массой 8 т (ДУ-26)	6 30	9 20	8 30	12 20	6 20	-
Каток вибрационный массой 4...8 т	4 75	6 40	-	-	4 60	6 40
То же 12...16 т	6 100	8 60	-	-	6 80	8 60
Трамбовочная плита массой 5,50 т, высота падения 5...7 м	3 100	6 120	3 120	6 90	4 120	8 90
Автомобили-самосвалы массой 10...15 т (КамАЗ, МАЗ и др.)	15 20	20 20	20 20	-	-	-
Скрепер вместимостью ковша 9...15 м³	16 25	20 20	18 20	22 20	20 20	-
То же 7...8 м³	16 25	20 20	16 20	20 20	-	-

Наименование	Время в мин при температуре в °С
Смерзание грунта при перевозке в транспортных средствах	90	60	40	20
Разрыв по времени между разработкой и уплотнением грунта	-	120...180	60...120	60

Наименование	Связный грунт	Несвязный грунт
Трамбующие машины	40...50	-	4...6	60...70	-	2...4
Катки пневмоколесные, массой 25...50 т	20...25	10...12	-	25...30	6...8	-
Прицепной виброкаток массой 9...10 т	-	-	-	30...50	4...6	-

Категория дороги	Основные виды покрытий, применяемых в дорожной одежде
I...IV	Цементобетонные монолитные Железобетонные сборные Асфальтобетонные	III, IV категории и на первой стадии двухстадийного строительства дорог II категории	IV, V категории и на I стадии строительства дорог III категории
I-c, I-с-а (б, в)	Цементобетонные монолитные Железобетонные сборные Асфальтобетонные	Асфальтобетонные Дегтебетонные Из щебня, гравия и песка, обработанные вяжущими	Щебеночные Из щебеночных, гравийных смесей и других каменных материалов, обработанных вяжущими
II-с-а (б)	Цементобетонные монолитные Железобетонные сборные Асфальтобетонные	Асфальтобетонные Дегтебетонные Из щебня, гравия, песка, обработанные вяжущими	Щебеночные и гравийные, из местных каменных материалов, обработанных вяжущими
V, III-с	Не применяются	То же	То же

Для покрытия (основания) из монолитного бетона следует применять бетоны марок В30, В25, (В5), а из сборного железобетона рекомендуется использовать плиты размером 6,0×2,0×0,16 м. Строительство монолитных цементобетонных покрытий полностью механизировано. Современные высокопроизводительные укладчики бетона обеспечивают строительство бетонных покрытий 800...1000 м/см.

3.2. Дорожные одежды с нежесткими покрытиями

Такие дорожные одежды обладают малым сопротивлением изгибу. К ним относятся все виды дорожных одежд, кроме цементобетонных, мостовых и асфальтобетонных на цементобетонном основании.

Асфальтобетонные покрытия

Асфальтобетонные покрытия устраивают в 1, 2 слоя на прочном основании.

Асфальто-, дегтебетонная смесь - это рационально подобранная по принципу наибольшей плотности, удовлетворяющая требованиям государственного стандарта смесь минеральных материалов с битумом (дегтем), взятых в определенных соотношениях и перемешанных в нагретом состоянии на АБЗ.

Асфальтобетонные смеси в зависимости от каменного материала подразделяются на:

щебеночные, состоящие из щебня, песка, минерального порошка и битума;

гравийные, состоящие из гравия, песка, минерального порошка и битума;

песчаные, состоящие из дробленого или природного песка, минерального порошка и битума.

Асфальтобетонные смеси классифицируются:

а) по вязкости битума и условиям применения на горячие и холодные;

б) по содержанию в смеси щебня, гравия и песка на типы А, Б(Бх), В(Вх), Г(Гх) и Д(Дх) (табл. 42);

Таблица 42

Типы асфальтобетонных смесей

Типы смесей		Количество щебня (гравия), % по массе	Вид песка
горячие для плотного асфальтобетона	холодные	Количество щебня (гравия), % по массе	Вид песка
А	-	Свыше 50, до 60, включая щебень	-
Б	Бх	Свыше 40, до 50, включая щебень или гравий	-
В	Вх	Свыше 30, до 40, включая щебень или гравий	-
Г	Гх	-	Пески из отсевов дробления, а также на их смесях с природным песком при содержании последнего не более 30 % по массе
Д	Дх	-	Природные пески или смеси природных песков, с отсевами дробления при содержании последних менее 70 % по массе

в) по крупности зерен минерального материала на крупнозернистые (зерна до 40 мм); мелкозернистые (зерна до 20 мм);

песчаные (зерна до 5,0 мм).

Холодные смеси подразделяются на мелкозернистые и песчаные;

г) по качественным показателям на марки:

горячие высокоплотные;

горячие смеси типа А - I, II марки;

горячие смеси типов Б, Г - I, II, III марки;

горячие смеси типов В, Д - II, III марки;

холодные смеси типов Бх и Вх - I, II марки;

холодные смеси типа Гх - I, II марки;

холодные смеси типа Дх - II марки;

горячие смеси пористых и высокопористых асфальтобетонов - I, II марки.

По остаточной пористости горячие смеси подразделяются на высокопористые (от 1 до 2,5 %), плотные (свыше 2,5 до 5 %), пористые (свыше 5 до 10 %) и высокопористые (свыше 10 до 18 %).

Асфальтобетоны из холодных смесей должны иметь остаточную пористость от 6 до 10 %.

Для приготовления различных смесей рекомендуется применять вязкие и жидкие битумы (табл. 43).

Таблица 43

Применение органических вяжущих материалов

Наименование	Органические вяжущие
Асфальтобетонное покрытие из горячих смесей	Вязкие битумы марок БНД(БН) 40/60, БНД(БН) 60/90, БНД(БН) 90/130
То же из холодных смесей	Жидкие битумы марок СГ(МГ, МГО) 25/40, 40/70, 70/130 и 130/200
Поверхностная обработка покрытия	Вязкие битумы марок БНД(БН) 60/90, БНД(БН) 90/130, БНД(БН) 130/200; битумные эмульсии ЭБА-1, ЭБА-2, ЭБК-2
Устройство слоев из фракционированного щебня способом пропитки	Вязкие битумы марок БНД(БН) 60/90, БНД(БН) 90/130, БНД(БН) 130/200; каменноугольные дегти марок Д-5(6), каменноугольные эмульсии марок ЭБА(ЭБК)-2
Устройство покрытий смешением на дороге	Жидкие битумы марок СГ(МГ) 40/70, СГ(МГ) 70/130, каменноугольные дегти марок Д-3(4), битумные эмульсии ЭБА(ЭБК)-3, другие жидкие органические материалы (сырая нефть и т.д.)
Приготовление черного щебня	Вязкие битумы марок БНД(БН) 60/90, БНД(БН) 90/130, БНД(БН) 130/200, БНД(БН) 200/300; жидкие битумы марок СГ(МГ, МГО) 130/200; каменноугольные дегти марок Д-5(6), битумные эмульсии ЭБА(ЭБК)-1(2)
Смеси из каменных материалов, обработанных в установке	Вязкие и жидкие битумы марок БНД(БН) 60/90...БНД(БН) 200/300; СГ(МГ, МГО) 70/130...СГ(МГ, МГО) 130/200; каменноугольные дегти марок Д-3(4,5,6). Другие виды органических вяжущих

Примечание. В настоящее время используется модифицированный битум для приготовления асфальтобетонной смеси с повышенной адгезионной способностью к минеральным материалам и повышенной морозостойкостью.

Минеральные материалы, органические вяжущие и приготовленные асфальтобетонные смеси должны отвечать техническим условиям ГОСТ 9128-97 «Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон».

Дорожная одежда с асфальтобетонными покрытиями рассчитывается по требованиям Инструкции по проектированию дорожных одежд нежесткого типа ВСН 46-83 Минтрансстроя. Однако независимо от расчета в конструкциях дорожных одежд должны соблюдаться минимальные толщины слоев в уплотненном состоянии (табл. 44).

Таблица 44

Минимальные конструктивные слои дорожной одежды в уплотненном состоянии

Материал покрытия и других слоев дорожной одежды	Толщина слоя, см
Асфальтобетон и дегтебетон:
крупнозернистый	6...7
мелкозернистый	3...5
песчаный	3...4
Щебеночные (гравийные) материалы, обработанные органическими вяжущими в установке	8,0
Щебень, обработанный органическими вяжущими:
По способу пропитки	8,0
Облегченной пропитки	6,0
Полупропитки	4,0
Щебеночные (гравийные) и песчаные смеси, приготовленные способом смешения на дороге	8,0
Щебеночные и гравийные материалы на основаниях:
Песчаном	15,0
Прочном (каменном или укрепленного грунта)	8,0
Каменные материалы или грунты, обработанные органическими или неорганическими вяжущими материалами	10,0

Примечания:

1. Толщину конструктивного слоя следует принимать во всех случаях не менее 1,5 размера наиболее крупной фракции применяемого минерального материала.

2. При укладке каменного материала на глинистые и суглинистые грунты следует предусматривать прослойку толщиной не менее 10 см из песка, высевок, укрепленного грунта и других водоустойчивых материалов.

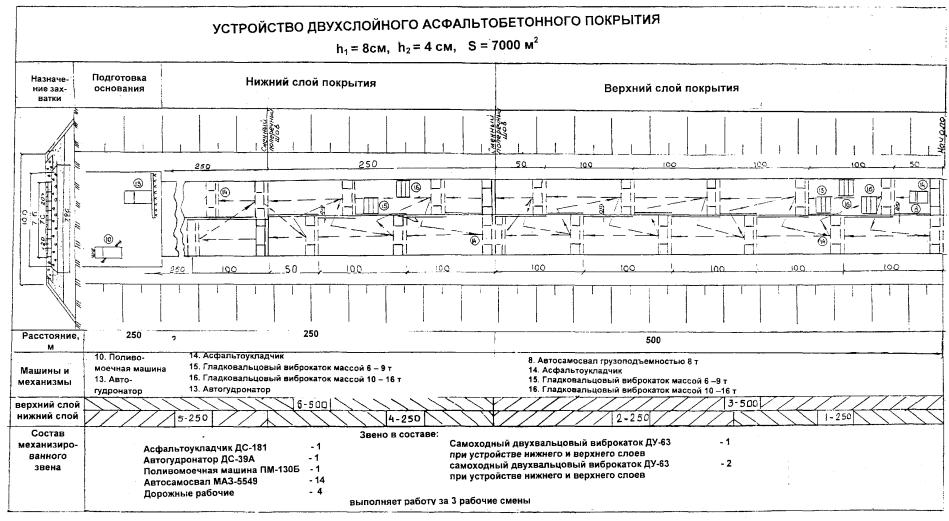

Дорожные одежды с асфальтобетонным покрытием устраивают в общем потоке строительства специализированные подразделения, а при малых объемах работ - оптимальные механизированные звенья после сооружения земляного полотна по схеме:

Устройство дополнительного слоя;

Устройство основания;

Устройство покрытия;

Поверхностная обработка.

3.3. Дополнительный слой основания

Дополнительный слой устраивается из несвязных дренирующих материалов с коэффициентом фильтрации не менее 1 м/сут. и укладывается на уплотненное спрофилированное с уклоном 20...40 ‰ земляное полотно. Для устройства дополнительного слоя применяется песок, песчано-гравийная смесь, шлак доменный сталеплавильный и щебень шлаковый (рис. 14, табл. 45).

Таблица 45

Технология устройства дополнительного слоя основания из различных материалов

№ п/п	Рабочие операции	Машины и механизмы	Показатель	Количество в зависимости от материала
№ п/п	Рабочие операции	Машины и механизмы	Показатель	песок	ПГС	шлак доменный	щебень шлаковый
1.	Планировка земляного полотна	Автогрейдер 79 кВт	Проход	2...4	2...4	2...4	2...4
2.	Подкатка земляного полотна	Пневмоколесный каток 10...16 т	Проход	3...5	3...5	3...5	3...5
3.	Разбивка дополнительного слоя основания	Дорожные рабочие	Чел.	2	2	2	2
4.	Вывозка материала на дорогу по норме плотного состояния	Автосамосвал 8...12 т	По норме с К_упл	1,10	1,22	1,53	1,26
5.	Разравнивание материала с приданием поперечного уклона 20 ‰	Автогрейдер 79 кВт	Проход	6...8	6...8	6...8	-
5.	Разравнивание материала с приданием поперечного уклона 20 ‰	Бульдозер 79 кВт	м³	-	-	-	126
6.	Уплотнение материала	Пневмоколесный каток 10...16 т	Проход	-	-	10...15	-
		Гладковальцовый каток 6...8 т	Проход	-	6...10	-	6...10
		То же, 10...16 т	Проход	-	15...20	-	15...20
		Каток комбинированный, 12...18 т	Проход	15...20	-	-	-
7.	Поливка материала водой по норме	Машина ПМ-130Б	л/м³	50	70	149	70
8.	Исправление профиля, подсыпка материала	Дорожные рабочие	Чел.	2	2	2	2

3.4. Устройство основания (покрытия) дорожных одежд

Устройство щебеночного основания (покрытия) методом заклинки

Щебеночное основание - конструктивный слой дорожной одежды из естественного или искусственного щебня с расклинкой и заполнением пор более мелким щебнем, поливкой водой и послойным уплотнением.

Наименьшая толщина распределяемого слоя щебня должна в полтора раза превышать размер наиболее крупных частиц и быть не менее 0,15 м при укладе на песок и не менее 0,10 м - на прочное основание. Максимальная толщина слоя не должна превышать размеров, указанных в табл. 46.

Таблица 46

Вид материала	Толщина уплотняемого слоя, см, при применении катков
	с гладкими вальцами (10 т и более)	решетчатых, на пневмошинах (массой 15 т и более)	вибрационных массой, т
	с гладкими вальцами (10 т и более)	решетчатых, на пневмошинах (массой 15 т и более)	до 10	16 и более
Трудноуплотняемый (из изверженных и метаморфических пород марки 100 МПа и более, гравий прочный, хорошо окатанный, шлаки остеклованной структуры).	18	24	18	24
Легкоуплотняемый (из изверженных и метаморфических пород марки менее 100 МПа, осадочные, гравий неокатанный, шлак пористой структуры).	22	30	22	30

Расход расклинивающих фракций (м³/1000 м²) принимается по табл. 47.

Таблица 47

Размер основной фракции щебня, мм	Расклинивающая фракция щебня размером, мм
Размер основной фракции щебня, мм	20...40	10...20	5...10
40...70	-	15	10
70...120	10	10	10

Примечания:

1. При строительстве основания из щебня фракции 40...70 мм допускается одноразовая расклинка смесью из щебеночных и песчано-щебеночных фракций 5...20, 0...20, 0...10 мм, а при применении щебня 70...120 мм - фракциями 5...40 мм. Суммарный расход расклинивающих фракций должен соответствовать расходу, приведенному в табл. 47.

2. Коэффициент запаса на уплотнение (К_уп) принимается:

для гравийно-песчаных, щебеночно-гравийных смесей и щебня фракции 40...70, 70...120 мм марки 80 МПа и более 1,25...1,30;

для щебня марки 30...60 МПа и шлака 1,30...1,50.

3. При использовании трудноуплотняемого щебня слой его перед расклиниванием следует обрабатывать органическими вяжущими из расчета 2...3 л/м².

При строительстве щебеночных оснований (покрытий) применяются каменные материалы с физико-механическими показателями, указанными в табл. 48. При строительстве оснований (покрытий) на дорогах различных категорий рекомендуется до 11 конструкций из щебня, шлака и гравия (табл. 49). Технология по строительству щебеночного основания (покрытия) изложена в табл. 50, рис. 15. Недостатки, возникающие при строительстве щебеночных или гравийных оснований, изложены в табл. 51.

Щебеночные основания на песчаном слое устраивать не рекомендуется, так как песок проступает через поры щебня и добиться хорошего уплотнения невозможно. В результате динамического воздействия транспорта на дорожную одежду проникновение песка в слой, щебня интенсивно продолжается в процессе эксплуатации дорог.

Контроль качества работ

1. Не реже, чем через 100 м следует контролировать:

толщину слоя щебня основной фракции в неуплотненном состоянии;

ширину основания;

поперечный уклон основания;

высотные отметки;

ровность основания рейкой длиной 3 м.

2. Проверять влажность щебня не реже одного раза в смену.

3. Постоянно визуально проверять качество уплотнения щебеночного основания (покрытия) путем контрольного прохода катка массой 10...13 т по всей длине участка дороги. После прохода катка на основании (покрытии) не должно оставаться следа, не должна возникать волна перед вальцем, а положенная под валец щебенка должна раздавливаться.

Таблица 48

Физико-механические показатели каменных материалов, применяемых в щебеночных основаниях и покрытиях, устраиваемых по методу заклинки

Наименование	Покрытие		Основание
	тип дорожной одежды
	переходный	капитальный	облегченный	переходный
1	2	3	4	5
Марка по прочности щебня при раздавливании в цилиндре в водонасыщенном состоянии, МПа, не менее:
из изверженных и метаморфических пород	80	80	60	40
из осадочных пород	60	60	40	30
из шлаков фосфорных, черной и цветной металлургии	60	60	40	30
Марка по дробимости	Др12	Др12	ДР24	Др24
Марка по истираемости	И-III	И-III	И-IV	И-IV
Марка по морозостойкости (М_рз) для районов со среднемесячной температурой воздуха наиболее холодного месяца (°С):
до -5	15	15	-	-
от -5 до -15	25	25	15	15
от -15 до -30	50	50	25	25
ниже -30	75	75	50	50

Примечания:

1. Изверженные горные породы образовались из расплавленной магмы в результате ее охлаждения и затвердения с превращением в массивы высокой прочности (гранит, диорит, базальт, порфир и т.д.).

2. Метаморфические горные породы - видоизменные породы, образовавшиеся вследствие преобразования изверженных и осадочных пород под влиянием высоких температур (мрамор, кварциты, яшма и т.д.).

3. Осадочные породы образовались путем накопления минеральных веществ, главным образом из водной среды, при их уплотнении и цементации (гипс, гравий, песок, глинистые породы, мел и т.д.).

4. Прочность каменных материалов по дробимости и истираемости дана в таблице

Прочность пород при сжатии, МПа	Класс	Дробимость		Истираемость
Прочность пород при сжатии, МПа	Класс	марка	потери, %	марка	потери, %
Свыше 100	I	Др8	до 8	И-I	До 20
Свыше 80, до 100	II	Др12	св. 8 до 12	И-II	св. 20 до 30
Свыше 60, до 80	III	Др16	св. 12 до 16	И-III	св. 30 до 40
Свыше 40, до 60	IV	Др24	св. 16 до 24	И-IV	св. 40 до 50

Таблица 49

Типы щебеночных и гравийных оснований и покрытий

Тип Конструкции	Материалы	Применение для дорог категорий
1	2	3
Конструкции из фракционированного щебня
1. Щебеночное основание	А. Щебень из метаморфических и осадочных пород по прочности (износу) 120 МПа (И-I), 100 МПа (И-II), 80 МПа (И-III), из изверженных пород 140 МПа (И-I), 120 МПа (И-II), 100 МПа (И-III).	Всех категорий
1. Щебеночное основание	Б. Щебень марок по прочности (износу) 80 МПа (И-III), 60 МПа (И-IV)	III, IV, V, I-с...III-с, I-с-а(б, в), II-с-а(б)
2. Щебеночные покрытия	То же, что и по пункту А	При движении до 1000 авт./сут.
3. Шлаковые основания	Щебень из шлака 1...3 класса прочности	III, IV, V, I-с...III-с, I-c-a(б, в), II-с-а(б)
4. Шлаковые покрытия	Щебень из доменных шлаков 1...3 класса прочности	При движении до 500 авт./сут.
4. Шлаковые покрытия	То же из сталеплавильных шлаков	При движении до 1000 авт./сут.
Конструкция типа шлакобетона
5. Основание	Шлаковая мелочь размером менее 5 мм	Всех категорий
Конструкция из фракционированного дробленного гравия
6. Гравийное основание	Гравий марок по дробимости (износу): Др8 (И-I), Др12 (И-II), Др16 (И-III), Др24 (И-IV)	Всех категорий III, IV, V, I-c...III-с, I-c-a(б, в), II-с-а(б)
7. Гравийные покрытия	Гравий марок по дробимости (износу): Др8 (И-I), Др12 (И-II), Др16 (И-III)	При движении до 1000 авт./сут.
Конструкция из рядовых щебеночных смесей
8. Щебеночное основание	Смесь из щебня марок по прочности (износу): 80 МПа (И-III), 60 МПа (И-IV)	IV, V, I-c, II-с, III-с.
9. Щебеночное покрытие	То же	При движении до 200 авт./сут.
9. Щебеночное покрытие	То же с добавками до оптимального состава	При движении до 500 авт./сут.
Конструкции из гравийных смесей оптимального состава
10. Гравийное основание	Гравий марок по дробимости (износу): Др8 (И-I), Др12 (И-II)	Всех категорий
	То же Др16 (И-III)	III-V, I-c, II-с, III-с.
	То же Др24 (И-IV)	IV, V, I-c, II-с, III-с.
11. Гравийное покрытие	То же Др8 (И-I), Др12 (И-II), Др16 (И-III)	IV, V, I-c, II-с, III-с.
11. Гравийное покрытие	То же Др24 (И-IV)	При движении до 500 авт./сут.

Таблица 50

Технология устройства однослойного щебеночного основания (покрытия) методом заклинки

Рабочие операции, номера	Машины и механизмы	Показатель	Количество
1	2	3	4
1. Исправление профиля дополнительного слоя, поперечный уклон 20 ‰	Автогрейдер 79 кВт	Проход	3...4
2. Разбивка щебеночного основания вручную	Дорожные рабочие	Чел.	2
3. Устройство боковых упоров	Автогрейдер 79 кВт	Проход	4...6
4. Поливка водой по норме (при необходимости)	Поливомоечная машина	л/м²	5...10
5. Подкатка корыта	Каток 10...16 т	Проход	4...6
6. Вывоз щебня основной фракции 40...70 (70...120) мм	Автосамосвал 8...12 т	м³/1000 м²	по проекту
7. Разравнивание (укладка) щебня основной фракции разными машинами	1. Бульдозер 79 кВт	Проход	2...4
	2. Автогрейдер 79 кВт	Проход	3...4
	3. Щебнераспределитель	Проход	2
8. Планировка щебеночного основания под поперечный уклон 20 ‰ после разравнивания бульдозером	Автогрейдер 79 кВт	Проход	3...4
9. Подкатка щебня основной фракции	Каток 6...8 т	Проход	6...10
10. Поливка водой щебня фракции 40...70 мм по норме	Поливомоечная машина	л/м²	10...20
11. Уплотнение щебня фракции 40...70 мм	Каток 10...16 т	Проход	15...20
12. Исправление неровностей поверхности щебеночного слоя из основной фракции вручную	Дорожные рабочие	Чел.	2
13. Подкатка исправленных мест основания	Каток 6...8 т	Проход	2...3
14. (17, 20). Вывоз щебня фракции 10...20 (5...10, каменной мелочи) мм и россыпь ее распределителем по норме	Автосамосвал 8... 12 т Щебнераспределитель	м³/1000 м²	15 (10, 10)
15. (13, 21). Полив водой щебня фракции 10...20 (5...10, каменной мелочи) мм по норме	Поливомоечная машина	л/м²	5...10
16. (19, 22). Уплотнение щебня фракции 10...20 (5...10, каменной мелочи) мм	Каток 10...16 т	Проход	6...8 (6...8, 4...6)

Примечания:

1. На операции 16 заканчивается устройство щебеночного основания, которое не используется для движения транспорта.

2. На операции 19 заканчивается устройство щебеночного основания, используемого для движения транспорта до окончания строительства.

3. При уплотнении комбинированными катками число проходов катка по одному следу уменьшается на 35 %, вибрационными - до 50 %.

4. 14 (17, 20), 15 (18, 21), 16 (19, 22) - означают порядковую технологическую последовательность при устройстве основания, операции в которой повторяются.

5. Номер операции 7 - используется одна из машин.

Таблица 51

Недостатки строительства щебеночных или гравийных покрытий и оснований

Недостатки	Возможные причины	Способы устранения или предотвращения
Щебень не уплотняется при укатке	Излишнее количество проходов катка с обломкой кромок щебня	Расклинить мелким черным щебнем, песком или известняковым щебнем
После дождей слой не уплотняется	Переувлажнение земляного полотна и щебня	Прекратить работу до просыхания слоя
В сухую погоду на поверхности образуется «катун»	Плохое расклинивание щебня; в гравийном слое недостает глинистых частиц	Убрать «катун», полить поверхность хлористым кальцием. Возможно, выполнить работу заново
На поверхности, особенно гравийной, образуется «гребенка», волнистость	Избыток мелких фракций	Срезать «гребенку», удалить мелкие фракции, проутюжить с поливкой водой
В период усиленного увлажнения гравийное покрытие деформируется (колеи, прорези и т.д.)	Избыток частиц мельче 0,05 мм, высокая пластичность мелких частиц	Вскирковать на глубину колеи, ввести 2...3 % извести и укатать
Местное разрушение, образование ямочности	Неудовлетворительная расклинка, неоднородность фракционного состава	Полностью переделать эти места
Сухие проломы покрытия	Недостаточная толщина слоя	Вскирковать и уложить материал до нормы по проекту; укатать
При достаточной толщине покрытия и выполнении всех требований по устройству образуются волны и просадки	Земляное полотно отсыпано из плохих грунтов или неуплотнено	Переделать земляное полотно и дорожную одежду
Основание из активного шлака плохо набирает прочность	Недостаточно увлажнение шлака в процессе разравнивания, укатки и ухода	Вскирковать, разровнять, полить водой и укатать

Устройство щебеночных оснований (покрытий) по способу пропитки

Такие основания (покрытия) устраиваются в сухую погоду при температуре воздуха не ниже +5 °С.

Применяется щебень фракций 40...70, 20...40, 10...20 и 5...10 мм из изверженных (осадочных) пород прочностью не ниже 80 (60) МПа.

Расход основной фракции щебня 40...70 или 20...40 мм определяется с коэффициентом 0,9 к проектной толщине слоя основания и увеличения этого объема на уплотнение (К = 1,25). Последующие мелкие расклинивающие фракции щебня 20...40, 10...20, 5...10 мм расходуются из расчета 0,9...1,1 м³/100 м²основания (покрытия). В качестве вяжущего материала применяется битум марок БНД(БН)60/90, БНД(БН)90/130, БНД(БН)130/200. Розлив битума производится при температуре 120...130 °С по норме 1,0...1,1 л/м² на каждый сантиметр толщины основания и дополнительно 1,5...2 л/м² для покрытия.

Розлив битума от общего расхода производится по фракциям щебня 40...70 мм - 50 %, 20...48 мм - 30 %, 10...20 мм - 20 %.

При использовании эмульсии производится розлив 70 % после россыпи первой расклинивающей фракции, остальные 30 % разливают после уплотнения второй расклинивающей фракции.

Россыпь и уплотнение расклинивающих фракций следует производить сразу после розлива вяжущего.

Движение транспорта разрешается после уплотнения последней расклинивающей фракции щебня. В течение 10 дней движение транспорта регулируется по ширине покрытия с ограничением скорости до 40 км/ч.

Технология устройства основания (покрытия) изложена в табл. 52.

Контроль качества работ

1. Проверять температуру вяжущего материала на каждом розливе.

2. Постоянно - визуально проверять равномерность распределения материала и качество уплотнения путем контрольного прохода самоходного катка массой 10...16 т по всей длине участка. При проходе катка не должно оставаться следа и возникать волна перед вальцем.

Таблица 52

Технология устройства щебеночного основания (покрытия) толщиной 8 см методом пропитки

Рабочие операции, номера	Машины и механизмы	Показатель	Количество
1	2	3	4
1. Очистка основания от пыли и грязи	Поливомоечная машина	л/м²	5...10
2. Установка боковых упоров из деревянных брусков вручную	Дорожные рабочие	Чел.	4
3. Вывоз щебня основной фракции 40...70 мм и его россыпь по норме	Автосамосвал 8...12 т, щебнераспределитель	м³/100 м²	9,18
4. Уплотнение щебня фракции 40...70 мм	Каток 6...10 т	Проход	5...7
5. Первый розлив вяжущего материала для устройства покрытия (основания) по норме	Автогудронатор	т/100 м²	0,5 (0,902)
6. (9, 12). Вывоз щебня фракции 20...40 (10...20, 5...10) мм и россыпь ее распределителем по норме	Автосамосвал 8...12 т, щебнераспределитель	м³/100 м²	1,02 (1,02, 0,92)
7. (10, 13). Уплотнение щебня фракции 20...40 (10...20, 5...10) мм	Каток 10...16 т	Проход	3...4 (3...4, 3...4)
8. (11). Второй (третий) розлив вяжущего материала по норме	Автогудронатор	т/100 м²	0,30 (0,20)

Примечания:

1. На технологической операции 7 заканчивается устройство щебеночного основания методом пропитки.

2. 6 (9, 12), 7 (10, 13), 8 (11) - означают порядковую технологическую последовательность при устройстве покрытия, в которой операции повторяются.

Устройство оснований (покрытий) из щебеночных, гравийных, песчано-гравийных смесей, обработанных вяжущими материалами смешением на месте

Такие основания (покрытия) устраиваются при температуре воздуха не ниже +15 °С, работы должны заканчиваться при наступлении устойчивой температуры +10 °С.

Влажность материала, обрабатываемого битумом (эмульсией), не должна превышать 4(5) %. Перед обработкой смеси эмульсией предварительно следует ввести сухую известь (цемент) 1...2 (2...4) %.

Для обработки материала применяются битумы марок СГ (МГ) 40/70, СГ (МО 70/130, дегти марок Д-3(4) и эмульсия ЭБА-3.

Смешение минерального материала с вяжущими производится автогрейдером или дорожной фрезой. Смеси при работе фрезой не должны иметь зерна крупнее 40 мм, а частицы от 2 до 25 мм должны составлять не более 70 %.

Движение транспорта по покрытию открывается сразу после окончания работ со скоростью 40 км/ч и регулируется по ширине покрытия.

Коэффициент уплотнения проверяется через 30 сут. по трем вырубкам на 1 км и должен быть не менее 0,96. Требования к материалам, технология устройства таких оснований и возникающие недостатки в процессе строительства изложены в табл. 53, 54, 55.

Таблица 53

Технология строительства оснований (покрытий) из щебеночных, гравийных, песчано-гравийных смесей, обработанных вяжущими материалами смешением на месте толщиной 8 см

Рабочие операции, номера	Машины и механизмы	Показатель	Количество
1. Очистка основания от пыли и грязи	Поливомоечная машина	л/м²	5...10
2. Вывоз минерального материала	Автосамосвал 8...10 т	м³/1 км	741
3. Разравнивание материала	Автогрейдер 79 кВт	Проход	4
4 (7). Первый (второй) розлив вяжущего материала	Автогудронатор	т	38 (38)
5. Предварительное перемешивание материала	Автогрейдер 79 кВт или дорожная фреза ДС-74	Проход То же	12 2
6. Разравнивание материала под второй розлив вяжущего	Автогрейдер 79 кВт	Проход	4
8. Окончательное перемешивание смеси	Автогрейдер 79 кВт или дорожная фреза ДС-74	Проход Проход	20...27 3
9. Окончательное профилирование основания (покрытия)	Автогрейдер 79 кВт	Проход	3...5
10. Уплотнение смеси основания (покрытия)	Каток 6...8 т	Проход	4...6
11. Разравнивание материала вручную на отдельных дефектных местах, обмер валика шаблоном	Дорожные рабочие	Чел.	3

Таблица 54

Требования к щебню, обрабатываемому органическим вяжущим способом смешения на дороге

Категория дороги	Климатические условия	Рекомендуемые марки щебня и гравия по прочности, МПа
		для щебеночных		для гравийных
		покрытий	оснований	покрытий	оснований
III	Умеренные	120 - 80 100 - 60 Мрз25	120 - 60 100 - 40 Мрз25	Др8-Др16 Мрз25	Др8-Др16 Мрз15
III	Мягкие	120 - 80 100 - 60 Мрз15	120 - 60 100 - 40 Мрз15	Др8-Др16 Мрз15	Др8-Др16
IV	Умеренные	120 - 80 100 - 60 Мрз15	120 - 60 100 - 40 Мрз15	Др8-Др16 Мрз15	Др8-Др16 Мрз15
IV	Мягкие	120 - 80 100 - 60 Мрз15	120 - 60 100 - 40 Мрз15	Др8-Др24	Др8-Др24

Примечание. В знаменателе указаны марки щебня по прочности из осадочных горных пород.

Таблица 57

Виды смесей асфальтобетона

Вид смеси	Марка битума	Температура смеси, °С
Вид смеси	Марка битума	при выпуске из смесителя	при укладке на месте, не ниже
Горячие	БНД(БН) 40/60, БНД(БН) 60/90 БНД(БН) 90/130	140...160	120
Холодные	СГ 70/130, МГ(МГО) 70/130	80...100 90...100	5 5

Примечание. Температура горячих смесей может быть на 10 °С выше указанной в таблице, если их укладка производится при температуре ниже +5 °С.

Между уплотняемостью смеси и ее температурой существует прямая зависимость.

Температура смеси при уплотнении должна быть не менее 95 °С.

Уплотнение асфальтобетонной смеси зависит от ее типа, марки, модели катков и асфальтоукладчика (табл. 58).

Таблица 58

Уплотнение асфальтобетонной смеси

Наименование	Количество проходов катков по одному следу
	гладковальцовые массой, т			пневмоколесные массой, т		вибрационные массой, т
	6...8	10...13	11...18	16	24	6...8 вибратор выкл.	6...8 вибратор вкл.
1. Укладка смеси асфальтоукладчиком с трамбующим брусом и пассивной выглаживающей плитой
1.1. Смесь плотная типа А, Б, пористая, высокопористая, содержащая щебень более 40 %	-	-	6...8	6...10	-	-	-
	-	8...10	6...8	-	-	-	-
	-	-	6...8	-	-	5...7	-
	2...4	-	4...8	6...10	-	-	-
1.2. Смесь плотная типа В, Г, Д, пористая, высокопористая, содержащая щебень менее 40 %, высокопористая песчаная	-	-	4...8	6...10	-	2...3	-
	2...4	8...10	4...8	-	-	-	-
	-	8...10	4...8	-	-	2...3	-
	-	-	4...8	-	-	-	3...4
Скорость катков: первые 5...6 проходов - 1,5...2 км/ч, последующие - для гладко-вальцовых 3...5 км/ч
2. Укладка асфальтобетонной смеси асфальтоукладчиком с трамбующим брусом и виброплитой
2.1. Смесь плотная типа А, Б, пористая, высокопористая, содержащая щебень более 40 %	-	4...6	4...6	-	-	-	-
	-	-	4...6	4...6	-	-	-
	-	-	4...6	-	-	-	4...6
2.2. Смесь плотная типа В, Г, Д, пористая, высокопористая, содержащая щебень менее 40 %	2...3	6...8	4	-	-	-	-
	-	6...8	4	-	-	2...3	-
	-	-	4	4...6	-	-	-
	-	-	4	-	-	-	4...6
Скорость катков не должна превышать: гладковальцовых - 5 км/ч, вибрационных - 3 км/ч, пневмоколесных - 10 км/ч
3. Укладка холодных смесей
	4...6	-	-	-	-	-	-
	-	-	-	6...8	-	-	-
	-	-	-	-	-	3...5	6...8
Окончательное уплотнение достигается от движения транспортных средств со скоростью 40 км/ч, регулируемого по ширине проезжей части
4. Укладка горячей смеси толщиной 10...18 см
	-	-	4...6	6...8	-	-	-
	2...4	12...20	-	-	-	-	-
Скорость укатки первых 2, 3 проходов - 2...3 км/ч, последующих - до 12 км/ч

Окончательное число проходов катка по одному следу определяется по результатам пробного уплотнения. Уплотнение смеси ведут от краев покрытия к оси с перекрытием полосы уплотнения на 20...30 см. Для уплотнения смесей применяют самоходные гладковальцовые, пневмоколесные, вибрационные и комбинированные катки массой от 6 до 18 т.

Оптимальный состав уплотняющего звена: один легкий (масса 6...8 т) и два-три тяжелых (масса 10...18 т) катка на каждый асфальтоукладчик или на один АБЗ производительностью 50...70 т/ч.

Технология укладки смеси, недостатки и способы их устранения при строительстве асфальтобетонных покрытий изложены в табл. 59, 60, на рис. 16.

Таблица 59

Технология строительства двухслойного асфальтобетонного покрытия

Рабочие операции, номера	Машины и механизмы	Показатель	Количество
1	2	3	4
1. Подготовительные работы	Расписано в тексте
2. Вывоз крупнозернистой асфальтобетонной смеси с температурой 140...160 °С	Автосамосвал 8...12 т	т	Норма выработки АБЗ
3. Укладка смеси при температуре 120...140 °С со скоростью	Асфальтоукладчик	м/мин.	3...5
4. Уплотнение крупнозернистой смеси при температуре не ниже 120 °С	Каток 6...8 т	Проход	2...4
5. Уплотнение крупнозернистой смеси при температуре не ниже 100 °С	Каток 10...18 т	Проход	10...12
6. Очистка от пыли и грязи нижнего слоя покрытия	Поливомоечная машина	л/м²	5...10
7. Подгрунтовка нижнего слоя покрытия жидким битумом по норме	Автогудронатор	л/м²	0,2...0,3
8. Вывоз плотной мелкозернистой смеси при температуре 140...160 °С	Автосамосвал 8...12 т	т	Норма выработки АБЗ
9. Укладка мелкозернистой смеси при температуре 120...140 °С со скоростью	Асфальтоукладчик	м/мин	2...3
10. Уплотнение мелкозернистой смеси при температуре не ниже 120 °С	Каток 6...8 т	Проход	4...6
11. Уплотнение мелкозернистой смеси при температуре не ниже 100 °С	Каток 10...18 т	Проход	10...12
12. Окончательная отделка поверхности покрытия вручную	Дорожные работы	Чел.	3

Таблица 60

Недостатки и способы их устранения при строительстве асфальтобетонных покрытий

Вероятные недостатки	Причины их возникновения	Способы их устранения или предотвращения
1	2	3
1. Состояние смеси
Смесь дымится (синий дымок над смесью)	Смесь перегрета выше 180 °С	Сообщить на АБЗ о необходимости отрегулировать температурный режим. Смесь для верхнего слоя применять нельзя
Смесь дымится (серый цвет)	Избыточная смазка кузова	Кузов смазать тонким слоем мазута
Глянцевая пленка на поверхности смеси в кузове автомобиля	Недостаточное перемешивание смеси Расслоение смеси при перевозке	Сообщить на АБЗ о том, чтобы перемешивание смеси довели до нормы в зависимости от влажности материала
Комья трудно разбиваются, смесь горячая	Недостаточное перемешивание или применен влажный минеральный порошок	Усилить контроль за подачей минерального порошка. Произвести раздельное перемешивание сухого замеса, а затем с битумом
2. Укладка смеси
Задирание поверхности слоя	Попадание в смесь крупного щебня или посторонних предметов, которые волокутся за плитой укладчика	Остановить укладчик, поднять рабочие органы, удалить крупные частицы и другие посторонние предметы
Негладкая рваная поверхность, местами углубленная вдоль полосы	Смесь прилипает к выглаживающей плите укладчика	Очистить, смазать мазутом (соляровым маслом) и подогреть выглаживающую плиту
Неровная поверхность слоя в продольном направлении	Основание неровное, неправильно отрегулирована толщина слоя	Проверить отметки основания, выглаживающую плиту установить на толщину проектного слоя
Сдвижка слоя, наплывы в покрытии при укатке	Высокая температура смеси или она «жирная»	Сообщить на АБЗ о температуре смеси и проверке дозировки битума
Появление трещин при уплотнении слоя покрытия	Сухая смесь или недостаточно прочное основание	Сообщить на АБЗ о неполной дозировке битума
Разрывы по всей ширине полосы покрытия	Трамбующий брус установлен выше выглаживающей плиты	Трамбующий брус установить на 3...4 мм ниже поверхности выглаживающей плиты
Разрывы в покрытии, в середине и по краям	Неправильно установлена выглаживающая плита. Увеличена подача смеси	Отрегулировать шиберные заслонки. Установить плиту в горизонтальное положение

Дополнительные требования к укладке асфальтобетонной смеси при отрицательной температуре воздуха

1. Очистка основания механической щеткой без применения воды.

2. Непрерывный подвоз смеси в утепленных кузовах автосамосвалов, чтобы не допустить остановку асфальтоукладчика.

3. Температура смеси при укладке должна быть не ниже 160 °С, а при уплотнении 130 °С.

4. Приготовление смеси с добавками ПАВ или активированным минеральным порошком.

5. Уплотнение смеси тяжелыми катками на пневмоходу или виброкатками со скоростью не более 2 км/ч и увеличением числа проходов - на 20...30 %.

6. Подогрев основания (нижнего слоя покрытия) разогревателями типа КР-53А, РАИ О, ДЭ-2 или другими средствами.

7. Толщина слоя укладки смеси должна быть не менее 4 см.

8. Тщательная заделка продольных и поперечных швов путем дополнительного прогрева горячими утюгами или выносными линейками с горелками разогревателей асфальтобетона.

9. Укладка теплых и горячих смесей при температуре воздуха не ниже 0 °С и скорости ветра не более 7 м/с.

10. Асфальтобетонная смесь должна иметь минимальный показатель по водонасыщению.

11. Асфальтоукладчик должен иметь выглаживающую плиту с исправным агрегатом нагрева.

12. Техника должна быть подготовлена для работы в зимних условиях.

Коэффициент уплотнения для асфальтобетона должен быть не ниже:

0,99 - для плотного асфальтобетона из горячих смесей типа А, Б;

0,98 - для плотного асфальтобетона из горячих смесей типа В, Г, Д, пористого и высокопористого асфальтобетона;

0,97 - для асфальтобетона из холодных смесей.

Линейный контроль за коэффициентом уплотнения в период укатки смеси следует производить приборами:

динаметрическим плотномером конструкции МГП «Кондор» (прил. 4, рис. 28);

пористомером асфальтобетона КП-209М (прил. 4, рис. 29).

Контроль качества работ

1. При приготовлении асфальтобетонной смеси проверяют:

постоянно - температуру битума и минеральных материалов, температуру готовой смеси в кузове каждого автомобиля;

не реже одного раза в смену - качество смеси по ГОСТ 9128-97 и битума по ГОСТ 11501-78 и ГОСТ 11503-74;

качество щебня, песка, минерального порошка не реже одного раза в 10 смен.

2. В процессе строительства покрытия проверяют:

поперечные уклоны покрытия;

ровность покрытия в 5 контрольных точках;

температуру асфальтобетонной смеси в кузове каждого прибывающего самосвала;

постоянно - качество продольных и поперечных швов укладываемых полос;

качество асфальтобетона по показателям кернов (вырубок), взятых в 3 местах на площади покрытия 7000 м².

Вырубки следует отбирать в каждом слое из горячего асфальтобетона через 1...3 суток, из холодного асфальтобетона - через 15...30 суток на расстоянии не менее 1,0 м от края покрытия.

3.6. Поверхностная обработка покрытия

Поверхностная обработка - это технологический процесс сооружения слоев износа замыкающего слоя покрытия или создание шероховатой поверхности путем розлива вязкого битума и россыпи по нему прочных каменных материалов размерами 5...25 мм.

Одиночная поверхностная обработка устраивается на покрытиях из асфальтобетонной смеси типов В и Д всех марок, типов Б и Г марок II и III, а также на покрытиях, устраиваемых по методу пропитки или из грунтов, обработанных органическими (неорганическими) вяжущими материалами.

Поверхностная обработка выполняется по чистому, сухому и незапыленному покрытию при температуре воздуха не ниже +15 °С.

В качестве вяжущего материала применяется вязкий битум марок БНД(БН)60/90, БНД(БН)90/130, БНД(БН)130/200, а минерального материала - щебень, преимущественно кубовидной формы фракций 5...10, 10...15, 15...25 мм из горных трудношлифуемых пород прочностью не ниже 120 МПа. Щебень должен быть чистым, без пыли и грязи.

Температура розлива битума марок БНД(БН)60/90, БНД(БН)90/130 - 130...160 °С, марок БНД(БН)130/200 - 100...130 °С.

Более качественная поверхностная обработка производится с применением черного щебня фракций 10...15, 15...20 мм. Черный щебень укладывается битумощебнераспределителем типа РД-701 полосой 3,5 м с технической производительностью до 4000 м²/ч.

Однако оба эти способа поверхностной обработки имеют существенные недостатки.

1. Щебень, трудношлифуемый, кубовидной формы, прочностью 120 МПа, является дефицитным материалом.

2. Недостаточный срок службы, высокий уровень шума транспорта, интенсивный износ покрышек.

3. Вырванные зерна щебня снижают безопасность движения транспорта, особенно при попадании в лобовое стекло.

Поверхностная обработка из песчано-резинобитумной смеси устраняет вышеперечисленные недостатки, исключает сдвиговые деформации и улучшает эксплуатацию дороги зимой.

Смесь можно готовить на обычных установках АБЗ с добавлением агрегата для подачи резиновой крошки в смеситель.

Состав смеси:

песок речной фракции 0,5 мм - 78 %;

минеральный порошок (зола уноса) - 15 %;

дробленая резина размером 0...1.5 мм - 7 %;

битум вязкий марок БНД60/90, БНД90/130 - 11,5 % от общей массы.

Песок, нагретый до 220 °С, минеральный порошок, резиновая крошка перемешиваются в течение 30 с. Далее в бункер подается битум с температурой 150...160 °С и смесь перемешивается в течение 1 мин. Готовая смесь с температурой 160...170 °С укладывается асфальтоукладчиком (битумощебнераспределителем) толщиной слоя 1,0...1,5 см по подгрунтованному покрытию жидким битумом СГ(МГ)70/130 из расчета 0,5...0,8 л/м².

Уплотнение щебня (смеси) выполняется тяжелыми катками массой 10...18 т за 4...6 проходов по одному следу.

Повышения шероховатости и уплотнения покрытия можно добиться путем втапливания черного щебня в свежеуложенный верхний слой покрытия из малощебенистой или песчаной смеси. Верхний слой покрытия предварительно подкатывается самоходным катком массой 6...8 т за 2...4 прохода: Щебень распределяется щебнераспределителем из расчета: фракции 5...10 мм - 12...14 кг/м², фракции 10...15 мм - 15... 17 кг/м² и фракции 15...20 мм - 18...21 кг/м².

Втапливание черного щебня в верхний слой покрытия производится самоходным катком массой 6...8 т за 2...4 прохода. Дальнейшее уплотнение верхнего слоя покрытия выполняется тяжелыми катками массой 10...18 т за 12...18 проходов.

При устройстве поверхностной обработки с использованием вспененного битума применяют те же самые марки битума и щебня. Вспененный битум представляет собой конгломерат, состоящий из пузырьков воздушно-паровой смеси, стенки которых состоят из пленок битума. Вспенивание происходит при подаче в битум воды в количестве 1...3 % от массы битума. Оптимальное количество воды определяется опытным путем для каждого конкретного случая. Поверхностную обработку с применением вспененного битума устраивают при температуре воздуха не ниже +10 °С. Розлив вспененного битума производится автогудронатором или битумощебнераспределителем типа РД-701, дооборудованным системой вспенивания.

Преимущества применения вспененного битума:

улучшение качества розлива (слой более тонкий, сплошной, равномерный по толщине);

уменьшение расхода вяжущего;

возможность разливать вяжущее при влажной погоде;

лучшая адгезия с каменным материалом и покрытием.

Температура битума при заливе в емкость 170...190 °С, а при розливе 150...170 °С. Машина РД-701 может работать в режиме розлива битума с одновременной россыпью щебня, либо эти операции выполняются самостоятельно, раздельно. При перерывах в работе с подачей щебня за 2...3 м до остановки битум перекрывается, остатки из системы стекают и засыпаются щебнем.

Вслед за РД-701 бригада из 4...5 дорожных рабочих исправляет возникающие дефекты поверхностной обработки. Укатка выполняется катками массой 10...13 т за 3...5 проходов со скоростью 2...4 км/ч.

На дорогах с интенсивным тяжелым движением транспорта в качестве износа устраивают шероховатые слои толщиной 1,5, 2,0, 2,5 см из горячих щебеночных (50...85 % щебня) асфальтобетонных смесей по подгрунтованному покрытию жидким, битумом из расчета 0,3...0,5 л/м². Смесь распределяется асфальтоукладчиком и уплотняется при температуре 120...140 °С катками массой до 9 т на пневмоходу за 8...12 проходов и тяжелыми гладковальцовыми катками массой 10...18 т за 6...10 проходов. Расход смеси зависит от крупности щебня и составляет от 30 до 60 кг/м².

Двойная поверхностная обработка применяется при значительных повреждениях асфальтобетонных и цементобетонных покрытий.

Щебень, не обработанный вяжущими материалами, допускается применять на дорогах при интенсивности движения транспорта не более 1000 авт./сут. К устройству поверхностной обработки на старых покрытиях приступают после устранения всех повреждений и деформаций (выбоин, просадок и т.д.) и тщательной очистки покрытия от пыли и грязи. Технология строительства различных видов поверхностной обработки покрытая изложена в табл. 61, 62, и на рис. 17, возможные недостатки и способы их устранения в табл. 63.

Таблица 61

Технология устройства одиночной поверхностной обработки покрытия с применением различных материалов и машин

Рабочие операции, номера	Наименование материала
	белый щебень с применением:		черный щебень с применением:			песчано-резинобитумная смесь
	щебнерасп.	битумощебнерасп.	щебнерасп.	битумощебнерасп.	Втапливания в смесь	песчано-резинобитумная смесь
1. Очистка от пыли и грязи верхнего слоя покрытия поливомоечной машиной из расчета 5...10 л/м²	+	+	+	+	-	+
2. Подгрунтовка покрытия автогудронатором жидким битумом при температуре 50... 60 °С	-	-	-	-	-	+
3. Розлив вязкого битума автогудронатором при температуре 140...150 °С по норме (1,0...1,3), (0,8...0,9) л/м²	+	-	+	-	-	-
4. Подвоз щебня автосамосвалами 8 т:
Белый щебень,	+	+	-	-	-	-
Черный щебень - 120...140 °С	-	-	+	+	+	-
Песчано-резинобитумная смесь (150...160 °С) и укладка асфальтоукладчиком	-	-	-	-	-	+
5. Подкатка свежеуложенной асфальтобетонной смеси верхнего слоя покрытия катком 6...8 т за 2...4 прохода	-	-	-	-	+	-
6. Укладка материала на верхний слой покрытия	+	-	+	-	+	-
7. Втапливание черного щебня в верхний слой покрытия при температуре 120...140 °С катком 6...8 т за 2...4 прохода	-	-	-	-	+	-
8. Подвоз и заправка цистерны битумо-щебнераспределителя горячим (160...180 °С) вязким битумом	-	+	-	+	-	-
9. Розлив битума по норме (1,0...1,3), (0,8...0,9) л/м² и россыпь щебня	-	+	-	+	-	-
10. Подкатка верхнего слоя покрытия катком 6...8 т за 2...4 прохода	-	-	-	-	+	-
11. Уплотнение щебня катком 10 т за 4...6 проходов	+	+	+	+	-	+
12. То же за 12...18 проходов	-	-	-	-	+	-
13. Исправление мелких дефектов при формировании покрытия дорожными рабочими	+	+	+	+	+	+

Примечание. Розлив битума по норме 1...1,3 л/м² производится по фракциям белого щебня, а по норме 0,8...0,9 л/м² - по фракциям черного щебня.

Таблица 62

Технология устройства двойной поверхностной обработки покрытия с применением различных материалов и машин

Рабочие операции, номера	Наименование материала
	белый щебень с применением		черный щебень с применением
	щебнерасп.	битумощебнерасп.	щебнерасп.	битумощебнерасп.
1. Очистка от пыли и грязи верхнего слоя покрытия поливомоечной машиной из расчета 5...10 л/м²	+	+	+	+
2. Первый розлив вязкого битума автогудронатором при температуре 140...160 °С из расчета (1,4...1,6), (0,8...0,9) л/м²	+	-	+	-
3. Подвоз щебня автосамосвалами 8 т:
белый щебень,	+	+	-	-
черный щебень - 120...140 °С	-	-	+	+
4. Укладка материала	+	-	+	-
5. Подвоз и заправка цистерны битумощебнераспределителя горячим (160...180 °С) вязким битумом. Розлив битума из расчета (1,4...1,6), (0,8...0,9) л/м² и россыпь щебня	-	+	-	+
6. Укатка первого слоя щебня катком 10 т за 4...6 проходов	+	+	+	+
7. Второй розлив вязкого битума автогудронатором при температуре 140...160 °С из расчета (0,8...0,9), (0,6...0,7) л/м²	+	-	+	-
8. Подвоз щебня автосамосвалами 3 т. Вторая россыпь белого щебня	+	-	+	-
9. Подвоз и заправка цистерны битумощебнераспределителя горячим (160...180 °С) вязким битумом. Второй розлив битума из расчета (0,8...0,9), (0,6...0,7) л/м² и россыпь щебня	-	+	-	+
10. Укатка второго слоя щебня катком 10 т за 3...5 проходов	+	+	+	+
11. Исправление мелких дефектов при формировании поверхности покрытия 4 дорожными рабочими	+	+	+	+

Примечание. Расход битума (1,0...1,6), (0,8...0,9) л/м² предусмотрен для белого щебня, а (0,8...0,9), (0,6...0,7) л/м² для черного щебня.

Таблица 63

Недостатки и способы их устранения при устройстве поверхностной обработки покрытия

Вероятные недостатки	Причины их возникновения	Способы их устранения или предотвращения
Щебень отстает от покрытия и даже уносится колесами	Загрязненная или влажная поверхность покрытия, низкая температура битума при розливе	Восстановить поверхностную обработку с помощью ручного гудронатора
Щебень сбрасывается на обочины при движении транспорта	Плохое сцепление битума с частицами щебня. Движение открыто рано, вяжущий материал не затвердел. Щебень с пыльной «рубашкой». Битум затвердел, с россыпью щебня опоздали	Исправить трудно. Следует применить черный щебень, укатать, а движение транспорта открыть на следующий день.
Поверхность покрытия затягивается битумом и теряет шероховатость	Избыточное количество битума	Дополнительная россыпь черного щебня при температуре воздуха более 15 °С
На поверхности в отдельных местах образуются жирные пятна	Подтек вяжущего из распределителя автогудронатора	На небольших площадях битум счищают вручную горячими лопатами и засыпают одномерным щебнем. Под распределителем автогудронатора на стоянках следует устанавливать металлический поддон
Щебень при укатке раздавливается	Применен щебень слабых пород. Избыток щебня	Лишний щебень убрать до укатки. Участок дороги переделать щебнем требуемой прочности
Щебень сбрасывается с проезжей части продольными полосами	При розливе отдельные сопла распределителя автогудронатора не работают	Перед каждым розливом прочищать сопла распределителя. Пропуски заделать ручным гудронатором

Контроль качества работ

1. Проверяют температуру битума в каждом автогудронаторе.

2. Постоянно проверяют однородность и чистоту щебня, равномерность распределения битума и щебня на покрытии.

3. Не реже одного раза в смену проверяют сцепление вяжущего материала с поверхностью зерен щебня по ГОСТ 12801-84.

Глава 4. АВТОДОРОЖНЫЕ ВОДОПРОПУСКНЫЕ ТРУБЫ

4.1. Общие положения

Водопропускные трубы различают:

по материалу тела трубы - бетонные, железобетонные, металлические, полимерные;

по форме поперечного сечения - круглые, прямоугольные, овоидальные;

по числу очков в сечении - одно-, двух-, многоочковые;

по работе поперечного сечения - безнапорные (работающие неполным сечением на всем протяжении), напорные (работающие полным сечением на всем протяжении), полунапорные (работающие у входного оголовка полным сечением, а на остальной длине - неполным).

Отверстия труб на автомобильных дорогах следует принимать не менее:

1,0 м - при длине трубы не более 30 м;

0,75 м - при длине трубы не более 15 м;

0,50 м - на съездах при устройстве в пределах трубы быстротока.

На внутрихозяйственных дорогах можно применять трубы с отверстиями размером 0,5 м при их длине не более 10 м.

Толщина засыпки над звеньями или плитами труб до низа дорожной одежды принимается не менее 0,50 м.

Малые, средние автодорожные мосты и водопропускные трубы разрешается располагать на участках дорог с любым профилем и планом, принятым для данной категории дороги.

Трубы, как правило, устраиваются в безнапорном режиме и, как исключение, в напорном и полунапорном режимах для пропуска расчетного расхода воды (табл. 64).

Нельзя строить трубы при наличии наледей, ледохода, корчехода. На реках и ручьях, имеющих нерестилища рыб, трубы устраивают с разрешения инспекции рыбнадзора.

Возвышения бровки земляного полотна на подходах к трубам над расчетным уровнем воды следует принимать не менее 0,50 м, а для труб, работающих в напорном или полунапорном режиме, - не менее 1,0 м.

Таблица 64

Гидравлическая характеристика типовых труб. Круглые трубы

Отверстие трубы, м	Безнапорный режим			Полунапорный режим
Отверстие трубы, м	расход воды, м³/с	глубина воды перед трубой, м	скорость воды на выходе из трубы, м/с	расход воды, м³/с	глубина воды перед трубой, м	скорость воды на выходе из трубы, м/с
1	2	3	4	5	6	7
1,00	0,50	0,64	1,70	1,70	1,27	3,60
	1,00	0,94	1,90	2,30	1,39	4,90
	1,40	1,15	3,30	2,50	2,12	5,30
	1,50	1,27	3,50	2,80	2,54	6,00
1,20	1,00	0,87	2,80	2,60	1,53	3,80
	1,50	1,00	3,20	3,00	1,78	4,40
	2,00	1,29	3,50	3,50	2,16	5,20
	2,50	1,30	3,80	4,05	2,65	6,00
	2,60	1,32	3,90
1,40	2,50	0,86	1,35	3,80	1,76	4,10
	2,80	0,91	1,46	4,30	2,02	4,70
	3,00	0,96	1,54	4,70	2,25	5,10
	3,80	1,06	1,78	5,50	2,76	6,00
1,60	2,50	1,30	3,50	5,30	2,01	4,40
	3,00	1,47	3,80	6,00	2,30	5,00
	3,50	1,55	3,80	6,50	2,54	5,40
	4,00	1,70	4,00	7,00	2,79	5,80
	4,50	1,82	4,20	7,25	2,92	6,00
	5,00	1,84	4,30
	5,30	2,02	4,40

При различных инженерно-геологических условиях трубы строят бесфундаментные и фундаментные типа 1 и 3 (табл. 65).

Работа труб рассчитана на насыпи высотой от 1,0 до 20,0 м.

Оголовки труб устраивают из портальной стенки и двухоткосных крыльев, заглубленных в грунт ниже глубины промерзания на 0,25 м и установленных на щебеночное основание толщиной 10 см. Естественный грунт ниже глубины промерзания заменяется песчано-гравийной смесью.

Таблица 65

Типы оснований и фундаментов труб

	Схема	Тип основания	Условия применения
	Схема	Тип основания	по инженерно-геологическим условиям	толщина стенки, см	отверстие трубы, м	высота насыпи, м
1	2	3	4	5	6	7
Бесфундаментные		Спрофилированное по очертанию трубы земляное ложе	На крупнообломочных и плотных песчаных (кроме пылеватых) грунтах, а также твердых и полутвердых глинистых грунтах с условным сопротивлением более 2,5 кг/см² с расположением уровня грунтовых вод не менее чем на 0,30 м ниже гравийно-песчаного основания	8	0,5	0,90
				8	0,75	1,35
				10	1,0	4,0
				12	1,0	7,0
		Грунтовое основание	НА СКАЛЬНЫХ ГРУНТАХ	8	0,5	90
				8	0,75	1,35
				12	1,0	6,0
				18	1,25	1,70
		Гравийно-песчаная подготовка	На крупнообломочных и плотных песчаных (кроме пылеватых) грунтах, а также твердых и полутвердых глинистых грунтах с условным сопротивлением не менее 2,5 кг/см² с расположением уровня грунтовых вод не менее, чем на 0,30 м ниже гравийно-песчаного фундамента	8	0,5	0,90
				8	0,75	1,35
				12.	1,0	7,0
				14	1,25	7,0
				16	1,5	8,0
Фундаментный		Тип 1	НА СКАЛЬНЫХ ГРУНТАХ	12 18	1,0 1,25	6,0 17,0
		Лекальный блок	На песчаных и глинистых грунтах всех наименований с расчетным сопротивлением не менее расчетного давления под подошвой фундамента трубы.	12	1,0	7,0
				18	1,25	20,0
				22	1,50	20,0
				24	2,0	20,0
		Тип 3	НА СКАЛЬНЫХ ГРУНТАХ	12	1,0	7,0
		Тип 3	НА СКАЛЬНЫХ ГРУНТАХ	18	1,25	17,0
		Монолитный бетон	На песчаных и глинистых грунтах всех наименований с расчетным сопротивлением не менее расчетного давления под подошвой фундамента трубы.	12	1,0	7,0
				18	1,25	20,0
				22	1,50	20,0
				24	2,0	20,0

Примечания.

1. Трубы подразделяют на 3 группы по несущей способности:

первая (1) - при расчетной высоте засыпки грунтом 2,0 м;

вторая (2) - 4,0 м;

третья (3) - 6,0 м.

Допускается для конкретных условий строительства трубопровода применять трубы при другой расчетной высоте засыпки грунтом.

2. Марка трубы состоит из буквенно-цифровых групп, разделенных дефисом. Первая группа содержит обозначение типа трубы, вторая - диаметр условного прохода в см и полезную длину в дм, номер группы по несущей способности, например Т60.50-3 - труба типа Т, Д_усл. 600 мм, полезная длина 5000 мм, 3 группа по несущей способности.

3. Трубы следует изготавливать по ГОСТ 26633 из тяжелого бетона класса прочности на сжатие В 25.

4. Водонепроницаемость бетона труб должна соответствовать W₄.

5. Для армирования труб следует применять: стержневую горячекатаную арматурную сталь классов A-I, A-III (ГОСТ 5781); проволоку класса B_p-I (ГОСТ 6727).

6. Размеры колец в нерастянутом состоянии должны быть в мм:

Д_у_сл.	Размеры резиновых колец для стыков труб
Д_у_сл.	внутренний диаметр	диаметр поперечного сечения
500	545	24
600	660	24
800	835	24
1000	1035	24
1200	1230	24
1400	1440	24
1600	1650	30
2000	2070	30
2400	2480	30

7. Трубы ТБ, ТБП, ТС и ТСП поставляют потребителю в комплекте с резиновыми уплотняющими кольцами.

8. Маркировочные надписи следует наносить на наружную поверхность раструба или одного из конусов фальцевой трубы.

9. Число рядов труб на складе при укладке по высоте должно быть не более:

Д_усл., мм	Число рядов труб
От 400 до 1000	4
От 1000 до 1200	3
От 1400 до 2400	2

Под нижний ряд труб штабеля должны быть уложены параллельно друг другу 2 подкладки на расстоянии 0,2 м от торцов трубы.

Конструкция подкладок не должна позволять раскатываться нижнему ряду труб.

10. Трубы с Д_усл. 1600...2400 мм допускается по согласованию с потребителем изготавливать меньшей длины, но не менее 2500 мм.

11. Трещины на поверхности труб не допускаются, за исключением усадочных шириной не более 0,050 мм.

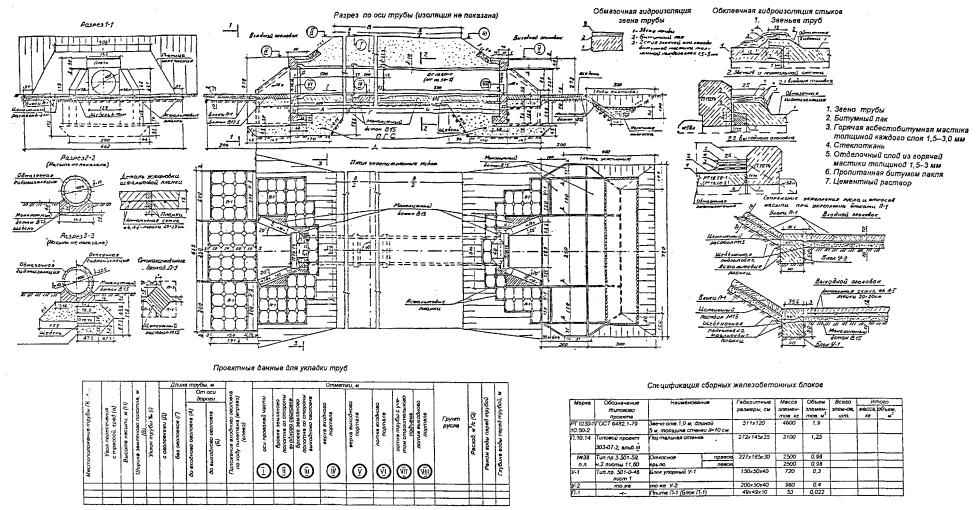

Оголовки труб отверстием 0,50...0,75 м сооружают из портальной стенки, заглубленной в грунт ниже глубины промерзания на 0,25 м.

Откосные крылья разрешается выполнять из монолитного бетона марки В15 без арматуры с опалубочными размерами сборных железобетонных блоков.

На бесфундаментных трубах отверстием 0,50...1,50 м и трубах на фундаментах отверстием 1,0...2,0 м, работающих в безнапорном режиме, устраивают оголовки с цилиндрическим звеном.

Оголовки труб отверстием 1,0...2,0 м, работающие в полунапорном и напорном режимах, устраивают с коническим входным звеном и на фундаменте.

Если скорость протекания воды в выходном сечении трубы увеличивается на 20 % и превышает допустимую по размыву грунта, то откосы насыпи и русло укрепляют бетонными плитами и монолитным бетоном. Высота укрепления откосов насыпи у входного оголовка принимается равной подпорному горизонту воды плюс 0,25 м.

Длина трубы (L_тр) определяется по формуле

L_тр = В + 2 (H - d - δ) · m,

где В - ширина земляного полотна, м;

Н - высота насыпи, м;

d - отверстие трубы, м;

δ - толщина стенки, м;

m - коэффициент заложения откоса.

В качестве звеньев труб широкое применение нашли безнапорные круглые железобетонные трубы отверстием 0,5...2,4 м, длиной 2,5...5,0 м по ГОСТ 6482-88 (табл. 66).

Глава 5. ОБУСТРОЙСТВО ДОРОГ, ОРГАНИЗАЦИЯ И БЕЗОПАСНОСТЬ ДВИЖЕНИЯ

5.1. Общие положения

К обстановке дорог относятся технические средства организации дорожного движения (дорожные знаки, ограждение, разметка, направляющие устройства, светофоры, системы автоматизированного управления движением), сети освещения, озеленение и малые архитектурные формы.

Дорожные ограждения подразделяются на 2 группы:

1 группа - ограждения барьерного и парапетного типов. Высоту ограждений следует назначать: 0,75 м - на обочинах дорог всех категорий, мостовых сооружениях дорог I...III категорий; 0,50* м - на мостовых сооружениях дорог IV, I-c и II-c-категорий; не менее 0,25* м - колесоотбой на деревянных мостах.

* По нормам РСН-88.

2 группа - сетки, конструкции перильного ограждения и т.д., предназначенные для упорядочения движения пешеходов и предотвращения выхода на дорогу животных. Высота ограждения назначается 0,8...1,5 м.

Ограждения 1 группы следует устанавливать на:

мостах для отделения проезжей части от тротуара и края проезжей части при отсутствии тротуаров;

подходах к мостовым сооружениям на протяжении не менее 18 м в каждую сторону от пролетного строения, если длина моста превышает 10 м;

пересечениях и примыканиях в разных уровнях, в местах недостаточной видимости при изменении направления дороги в плане;

обочинах участков автомобильных дорог, проходящих в насыпях с крутизной откоса 1:3 и более (табл. 67, 68);

обочинах у опор путепроводов, мачт освещения, деревьев с диаметром ствола более 10 см, консольных или рамных опор, информационных дорожных знаков, расположенных на расстоянии менее 4 м от кромки проезжей части;

обочинах дорог, проходящих вдоль железнодорожных путей, болот, водотоков глубиной более 2,0 м, оврагов на расстоянии до 25 м от кромки проезжей части дорог III категории при перспективной интенсивности движения не менее 2000 авт./сут. и расположенных до 15 м от кромки проезжей части дорог всех категорий при интенсивности движения менее 2000 авт./сут.;

обочине с низовой стороны склона дорог III категории, расположенных на склонах местности крутизной более 1:3, при перспективной интенсивности движения не менее 2000 авт./сут. и дорог всех категорий, расположенных на склонах протяжением более 10 м от бровки земляного полотна с крутизной более 1:2,5, при интенсивности менее 2000 авт./сут.

Ограждения 1 группы следует располагать (табл. 67, 68):

на обочинах дорог всех категорий в пределах 0,5...0,85 м от бровки земляного полотна. При этом расстояние от кромки проезжей части до лицевой поверхности ограждения должно быть не менее 1,0 м;

с внешней стороны полосы безопасности мостов на расстоянии не менее 1 м от кромки проезжей части дорог всех категорий.

Сопряжение ограждений на мостах и подходах к ним следует выполнять без разрывов. Желательно, чтобы они конструктивно были одинаковы, располагались в одном створе или имели отгон не менее 20:1.

Ограждения II группы следует устанавливать:

на тротуаре в транспортном тоннеле перильного типа при интенсивности движения пешеходов более 100 чел./ч;

на участках дорог, проходящих по населенным пунктам, у наземных пешеходных переходов со светофорным регулированием конструкции перильного типа на расстоянии 50 м в каждую сторону от перехода.

Ограждения перильного типа должны устанавливаться на расстоянии 0,3 м от лицевой поверхности бордюра.

Таблица 67

Установка ограждений 1 группы

Участки автомобильных дорог	Продольный уклон, ‰	Минимальная высота насыпи при перспективной интенсивности движения, прив. ед./сут, не менее
Участки автомобильных дорог	Продольный уклон, ‰	2000	1000
Прямолинейные, с кривой в плане радиусом более 600 м с обеих сторон и радиусом менее 600 м с внутренней стороны	до 40	3,0	4,0
То же	40 и более	2,5	3,5
С кривой в плане радиусом менее 600 м с внешней стороны	до 40	2,5	3,5
То же	40 и более	2,0	3,0
С вогнутыми кривыми в продольном профиле, сопрягающими встречные уклоны с алгебраической разностью 50 ‰ и более		2,5	3,5

Таблица 68

Виды ограждений

Категория дороги	Число полос движения в обоих направлениях	Ширина обочины, м	Расчетный поперечный прогиб ограждения, м	Номер конструкции дорожного ограждения для установки на обочинах дорог
				прямолинейные участки дорог в плане и кривые в плане радиусом более 600 м	кривые в плане радиусом менее 600 м
					с внешней стороны кривой	с внутренней стороны кривой
I	4...6	3,75	1,4	2,5	2, 3, 5	4, 6
I	4...6	3,50	1,25	5	2	4
II	2...3	3,75	1,4	2,3,5	2, 3, 5	4, 6
II	2...3	3,50	1,25	2,5	2, 3, 5	4, 6
III	2	2,5	1,25	5,6	6	6
III	2	2,5	-	8	-	-
IV	2	2,0	1,25	9	-	-
IV	2	-	-	8	7	8

Примечания:

1, 2, 3, 4 - барьерное одностороннее металлическое ограждение 11ДО-1 (2,3,4) по ГОСТ 26804-86;

5 - то же по ТПР 503-0-17;

6 - то же с металлической планкой на железобетонных стойках по ТПР 503-0-17;

7, 8 - то же железобетонное с шагом стоек 1,25 и 2,5 м по ТПР 503-0-17;

9 - то же тросовое по ТПР 503-0-17;

для Нечерноземной зоны следует пользоваться табл. 7.2 РСН-88.

Направляющие устройства (сигнальные столбики) устанавливаются на опасных участках дорог, где не требуется искусственного освещения и установки ограждений 1 группы.

Сигнальные столбики следует устанавливать (табл. 69, 70):

Таблица 69

Установка сигнальных столбиков в пределах кривых продольного профиля при высоте насыпи не менее 2,0 м

Радиус кривой в продольном профиле, м	Расстояние между столбиками, м
	в пределах кривой	на подходах к кривой
	в пределах кривой	от начала до первого	от первого до второго	от второго до третьего
200	7	12	23	47
300	9	15	30	50
400	11	17	33	50
500	12	19	37	50
1000	17	27	50	50
2000	25	40	50	50
3000	31	47	50	50
4000	35	50	50	50
5000	40	50	50	50
6000	45	50	50	50
8000	50	50	50	50

в продольном профиле в пределах кривых и на подходах к ним (по 3 столбика с каждой стороны) при высоте насыпи не менее 2 м на расстояниях, указанных в табл. 69;

на прямолинейных участках дорог при высоте насыпи не менее 2 м - через каждые 50 м;

в пределах кривых в плане и на подходах к ним (по 3 столбика с каждой стороны) при высоте насыпи не менее 2 м на расстояниях, указанных в табл. 70;

Таблица 70

Установка сигнальных столбиков в пределах кривых в плане и на подходах к ним

Радиус кривой в плане, м	Расстояние между столбиками, м
	в пределах кривой на стороне		на подходах к кривой
	внешней	внутренней	от начала до первого	от первого до второго	от второго до третьего
20	3	6	6	10	20
30	3	6	7	11	21
40	4	8	9	15	31
50	5	10	12	20	40
100	10	20	25	42	50
200	15	30	30	45	50
300	20	40	36	50	50
400	30	50	50	50	50
500	40	50	50	50	50
600 и более	50	50	50	50	50

в пределах кривых сопряжения на пересечениях и примыканиях дорог в одном уровне на расстояниях для внешней стороны кривых;

на дорогах, расположенных на расстоянии до 15 м от болот и водотоков глубиной от 1,0 до 2,0 м, через каждые 10 м;

у мостовых сооружений длиной до 10 м по 3 столбика с каждой стороны через 10 м;

у водопропускных труб - по 2 столбика с каждой стороны дороги до трубы и после нее на расстоянии 5,0 м от ее оси.

Сигнальные столбики следует устанавливать на бровке земляного полотна высотой 0,75...0,80 м над обочиной.

Дорожные знаки

Дорожные знаки подразделяются на:

предупреждающие;

знаки приоритета;

запрещающие;

предписывающие;

информационно-указательные;

знаки сервиса;

знаки дополнительной информации.

В знаки сервиса по ГОСТ Р51582-2000 введены дорожные знаки 6.13. «Пункт контроля международных перевозок» и 6.14. «Пост дорожно-патрульной службы».

Действие знака распространяется на проезжую часть, велосипедную или пешеходную дорожку, у которой или над которой он установлен.

В одном поперечном сечении дороги допускается устанавливать не более 3 знаков, без учета дублирующих и знаков дополнительной информации.

Знаки, установленные на дороге последовательно, за исключением знаков на перекрестке, должны располагаться вне населенных пунктов на расстоянии не менее 50 м, а в населенных пунктах - не менее 25 м друг от друга.

Дорожные знаки, как правило, устанавливаются с правой стороны дороги вне проезжей части и обочин.

Расстояние от кромки проезжей части, а при наличии обочины - от бровки земляного полотна до ближайшего к ней края знака, установленного сбоку от проезжей части, должно быть от 0,5 до 2,0 м, а до края информационно-указательных знаков 5.20.1, 5.21.1, 5.27, 5.31 - от 0,5 до 5,0 м.

В стесненных условиях допускается установка знаков на обочинах. При этом расстояние между кромкой проезжей части и ближайшим к ней краем знака должно составлять не менее 1,0 м, а высота установки - не менее 2,0 м.

Расстояние от нижнего края знака, кроме предупреждающих знаков, знаков 1.4.1...1.4.6. и табличек, до поверхности дорожного покрытия, кроме случаев, специально оговоренных в ГОСТ 23457-86, должно быть:

от 1,5 до 2,2 м - при установке сбоку от дороги вне населенных пунктов и от 2,0 до 4,0 м - в населенных пунктах;

не менее 0,6 м - при установке на островках безопасности и на проезжей части дороги;

от 5,0 до 6,0 м - при размещении знаков на пролетных строениях искусственных сооружений. На расстоянии менее 5,0 м от поверхности дорожного покрытия до низа пролетного строения знаки не должны выступать за его нижний край.

Высота установки знаков определяется от кромки дорожной одежды. При расположении знаков друг над другом высота установки определяется по нижнему знаку, а расстояние между ними - от 50 до 200 мм. Высота установки знаков на протяжении всей дороги должна быть одинаковой, желательно 2,0 м, кроме знаков, расположенных над проезжей частью и на островках безопасности.

Предупреждающие знаки, кроме 1.3.1...1.4.6, 1.31.1...1.31.3, в зависимости от скорости движения и условий видимости, устанавливаются на расстоянии 150...300 м, а в населенных пунктах - 50...100 м от начала опасных участков. Знак 1.6 «Пересечение равнозначных дорог» должен помещаться перед пересечением равнозначных дорог на расстоянии менее 150 м, а в населенных пунктах - менее 50 м. Знаки приоритета 2.3.1...2.3.3 устанавливаются на расстоянии 150...300 м от перекрестка. При необходимости эти знаки располагают на ином расстоянии, указанном в табл. 7.1.1 [19].

Знак 2.4 «Уступите дорогу» должен находиться непосредственно перед выездом на дорогу. Если при выезде на дорогу имеется полоса разгона, то знак 2.4. устанавливается перед началом этой полосы.

Новые дорожные знаки 6.13. и 6.14. устанавливаются непосредственно в местах контроля на стационарных и передвижных пунктах. Предварительно знаки устанавливаются на дорогах вне населенных пунктов за 60-80 км и 400-800 м до соответствующих объектов, а также у мест поворота к ним, если они расположены в стороне от дороги. В населенном пункте знаки устанавливают за 100-150 м от пункта (поста).

Типоразмеры и установка дорожных знаков на автомобильных дорогах показаны на рис. 20.

5.2. Организация движения транспортных средств и пешеходов в местах производства дорожных работ

Схема организации движения и ограждения мест производства дорожных работ (в дальнейшем «схема») утверждается руководителем дорожной организации и согласовывается с органами ГИБДД. Согласование схемы с органами ГИБДД производится "при выполнении всех видов дорожных работ в пределах полосы отвода, за исключением работ по содержанию дороги.

При переносе или переустройстве инженерных коммуникаций схема согласовывается со всеми заинтересованными организациями, в том числе и с органами ГИБДД. На границах участка производства работ следует устанавливать информационные щиты, на которых указывают наименование организации, фамилию ответственного лица и номер его служебного телефона.

К обустройству участка работ временными знаками и ограждениями приступают после согласования с органами ГИБДД. При составлении схемы необходимо выполнять требования:

четко обозначить направление объезда препятствия на проезжей части, а при устройстве объезда - его маршрут;

создать безопасный режим движения транспортных средств и пешеходов на подходах и самих участках проведения дорожных работ.

Для лучшего восприятия водителями рекомендуется устанавливать на одной опоре не более двух дорожных знаков и одной таблички.

На дорогах вне населенных пунктов для обеспечения видимости ограждающие и направляющие устройства в темное время суток должны быть снабжены световозвращающими элементами размером 5×5 см (на автомагистралях 10×10 см), закрепленными на верхней перекладине устройств через 0,50 м.

В застроенной местности место работ ограждают фонарями из расчета один фонарь на 1 м барьера (щита), установленными поперек дороги. На щитах вдоль дороги сигнальные фонари устанавливают через 15 м. Цвет фонарей и световозвращающих элементов - красный. В условиях дымной мглы и тумана фонари включаются и днем. Особо опасные участки (ямы, котлованы глубиной более 10 см и т.д.) ограждаются сигнальными шнурами, конусами, щитами, которые устанавливают на всем протяжении зоны работ через 15 м и оборудуются сигнальными фонарями.

Для сохранения пропускной способности дороги не следует без необходимости устанавливать скорость в местах дорожных работ менее 40 км/ч. Снижение скорости перед участком дорожных работ производится ступенями с шагом не более 20 км/ч. Временные дорожные знаки, регламентирующие скорость движения, располагаются друг от друга на расстоянии не менее 100 м. Для разделения встречных потоков транспорта в местах дорожных работ и обозначения рядности используют направляющие конусы, вехи, стойки, дорожные знаки и временную разметку с длиной отгона, указанной в табл. 71.

Таблица 71

Скорость на подходе, км/ч	Длина отгона, м, при ширине проезжей части, закрываемой для движения, м
Скорость на подходе, км/ч	2,5	3	3,5	4	5	6
30	12	25	25	30	35	50
40	20	30	40	50	60	70
50	30	40	50	60	80	110
60	45	55	65	75	95	125
80	60	65	75	85	100	130
100	80	90	100	105	115	160

Размеры временных дорожных знаков не должны быть меньше размеров постоянно устанавливаемых знаков на дороге. При ремонтных работах на автомагистрали они устанавливаются увеличенного размера в соответствии со стандартом на дорожные знаки.

При производстве дорожных работ на половине ширины проезжей части двухполосных дорог пропуск транспорта в обоих направлениях осуществляется по свободной полосе движения.

При применении знаков 2.6, 2.7 максимальную длину ремонтируемого участка назначают в зависимости от интенсивности движения транспорта (табл. 72).

Таблица 72

Интенсивность движения, авт./ч	Протяженность ремонтируемого участка, м	Интенсивность движения, авт./ч	Протяженность ремонтируемого участка, м
100	350	400	50
200	150	500	30
300	80

При выполнении ремонтных работ на тротуаре и половине ширины моста, кроме дорожных знаков, щитов и конусов, устраивают временные пешеходные переходы. В целях уменьшения потерь времени от снижения скорости следует обеспечивать на всем протяжении объезда скорость движения транспорта 60 км/ч, в стесненных условиях - не менее 40 км/ч. При устройстве объезда зоны дорожных работ устанавливается знак «Схема объезда» за 100...300 м до начала объезда. Ширина однополосного объезда принимается не менее 3,5 м, а с двухсторонним движением - не менее 6,0 м. Въезд и выезд с основной дороги должны располагаться не ближе 25 м от зоны дорожных работ. Радиусы горизонтальных кривых на объезде должны быть не менее 30 м, а в местах примыкания к основной дороге - не менее 15 м. Продольные уклоны объезда не должны превышать 100 ‰, а на участках въезда и съезда - 60 ‰.

При краткосрочных работах, вызывающих сужение проезжей части, необходимо применять знаки 4.22 и 3.24, устанавливаемые на ограждающем барьере, а также два знака 1.23, один из которых закрепляется на передней части автомобиля-ремонтера, а второй устанавливают за 50 м до зоны ремонтных работ. Временные дорожные знаки устанавливаются, как правило, на переносных опорах, ограждающих щитах, барьерах. Нижний край знака должен находиться на высоте не менее 10 см от покрытия или земли. В плане дорожные знаки надо размещать не ближе 0,50 м от края проезжей части. Дорожные знаки или группы знаков располагают друг от друга на расстоянии не менее 50 м. Первым по ходу движения транспорта располагают знак 1.23, который с табличкой 7.2.1 должен повторяться не менее чем за 50 м до начала дорожных работ. В населенных пунктах и стесненных условиях повторный знак 1.23 с табличкой 7.2.1 можно устанавливать непосредственно у начала места дорожных работ.

За пределами участка проведения дорожных работ устанавливают знаки 3.21, 3.25 (3.31).

Другие временные дорожные знаки устанавливаются в соответствии с требованиями ГОСТ 23457-86.

Ограждающие средства (барьеры, щиты, конуса и т.д.) и вспомогательное оборудование (шнуры с красными флажками, фонари, переносные светофоры) являются переносными элементами организации движения на участках дорожных работ. Барьеры устанавливаются главным образом поперек проезжей части за 5...10 м до границы дорожных работ с обеих сторон, для того чтобы закрыть движение полностью или по одной стороне проезжей части.

Направляющие конусы изготавливаются из листовой стали или резины.

Сигнальные шнуры прикрепляют к барьерам, вехам на высоте не менее 0,80 м над поверхностью дороги. Все ограждающие устройства, кроме сигнального флажка, окрашиваются в красный и белый цвета.

Постоянные дорожные знаки и существующая разметка, если они противоречат целям организации движения на период ремонта, должны быть ликвидированы и восстановлены только после ремонтных работ.

Дорожные машины должны быть окрашены в ярко-желтый цвет с нанесенными полосами красного цвета на габаритных частях. На темное время суток неработающая техника должна быть убрана за пределы земляного полотна или ограждена барьерами с желтыми сигнальными фонарями на удалении 10...15 м от машин. Рабочие, выполняющие дорожные работы, должны быть одеты в жилеты ярко-оранжевого цвета.

Особенности ограждения мест производства работ в условиях дорожного движения в городах

На проведение долговременных (более 1 суток) работ, за исключением аварийных, организация должна получить в администрации района ордер на производство работ. Строительная организация подает заявку также в инспекцию ГИБДД за 7 дней до начала работ. К заявке прилагается утвержденная в 2 экземплярах схема ограждения мест работ и расстановки дорожных знаков. Дорожные знаки должны иметь внешнее или внутреннее освещение или световозвращающую поверхность. Для ограждения строительных работ в городах применяются те же самые дорожные знаки, что и вне населенных пунктов. Для обеспечения хорошей видимости на направляющие линии движения следует устанавливать не менее 8 конусов или 5 вех с расстояниями между ними 5...10 м. Наклоны линий должны быть 1:10, 1:20, 1:50 при допускаемой соответственно скорости 40, 60 и более 60 км/ч. Конусы и вехи устанавливают не далее 0,5 м от ограждаемого участка работ. Участки вне зоны трамвайных путей необходимо ограждать щитами или барьерами с 4 сторон на удалении 2 м от места работ и дорожными знаками со стороны встречного, а при необходимости и со стороны попутного движения транспорта. Участок работ на необособленном полотне трамвайных путей ограждается барьерами на расстоянии 2 м от места работ и 1 м от крайнего рельса. При трамвайном движении более 10 поездов в час, кроме барьеров и соответствующих дорожных знаков, выставляется регулировщик-сигнальщик на расстоянии менее 50 м от участка работ.

На перекрестках и площадях место работ ограждается с каждой стороны движения транспорта независимо от продолжительности работ. При долговременных работах на тротуарах, кроме барьеров, должны устанавливаться щиты, заборы, сигнальные шнуры, отделяющие пешеходов от транспортного потока. Если тротуар полностью ремонтируется, а ширина проезжей части позволяет организовать движение пассажиров, то устанавливается ограждение с устройством пешеходного тротуара с перилами и козырьком. Ширина панели тротуара должна быть не менее 1,2 м. Если ширина проезжей части не позволяет устройство пешеходной дорожки, то движение пешеходов следует направить на противоположную сторону улицы с устройством временного перехода, оборудованного знаками и дополнительными транспарантами. Наиболее часто применяемые схемы ограждения мест производства работ приведены на рис. 21, 22.

Разметка на автомобильных дорогах

Разметка дорожная - линии, надписи и другие обозначения на проезжей части дороги, бордюрах, элементах дорожных сооружений и обстановки дорог, применяемая самостоятельно, в сочетании с дорожными знаками или светофорами. Различают дорожную разметку горизонтальную, наносимую на проезжую часть дороги, и вертикальную, наносимую на элементы обустройств и обстановки дороги (табл. 73, рис. 23).

Горизонтальная разметка может быть постоянной или временной. Временная дорожная разметка, кроме 1.4., 1.10., 1.17., должны быть оранжевого цвета и выполняться материалами, допускающими ее быстрое устранение.

Разметка может выполняться различными материалами (краской, термопластиком, холодным пластиком, полимерными лентами, штучными формами, световозвращателями и т.п.), соответствующими техническим требованиям. Разметка автомобильных дорог, кроме дорог IV категории, должна выполняться с применением световозвращающих материалов.

На участках дорог, не имеющих искусственного освещения, белые полосы разметки 2.1.-2.3. должны быть выполнены из световозвращающего материала (кроме тумб с внутренней подсветкой), а ограждающие и направляющие устройства, обозначенные разметкой 2.4.-2.6. - световозвращающих элементов.

Типы световозвращающих элементов, их размеры и правила установки должны отвечать требованиям ГОСТ Р50970 и ГОСТ Р50971.

Световозвращающие элементы, применяемые совместно с разметкой 2.4.-2.6. или без разметки на оцинкованных поверхностях дорожных ограждений, располагают красного цвета справа от проезжей части по направлению движения, а белого или желтого - слева.

Таблица 73

Горизонтальная разметка

Номер	Форма, цвет, размеры в м	Назначение
1	2	3
1.1		Разделение транспортных потоков противоположных направлений. Обозначение полос движения. Обозначение края проезжей части, на которые въезд запрещен. Обозначение границ мест стоянки транспортных средств
1.2.1		Обозначение края проезжей части
1.2.2		Обозначение края проезжей части на двухполосных дорогах
1.3		Разделение транспортных потоков противоположных направлений
1.4		Обозначение мест, где запрещена остановка транспортных средств
1.5	V ≤ 60 ^км/_ч, l₁ = 1,00-3,00, l₂ = 3,00-9,00; V > 60 ^км/_ч, l₁ = 3,00-4,00, l₂ = 9,00-12,00; l₁:l₂ = 1:3	Разделение транспортных потоков противоположных направлений. Обозначение полос движения
1.6	V ≤ 60 ^км/_ч, l₁ = 3,00-6,00, l₂ = 1,00-2,00; V > 60 ^км/_ч, l₁ = 6,00-9,00, l₂ = 2,00-3,00; l₁:l₂ = 3:1	Обозначение приближения к сплошной линии продольной разметки
1.7		Обозначение полос движения в пределах перекрестка
1.8	Р = 0,4 - на автомагистралях; Р = 0,2 - на прочих дорогах	Обозначение границы между полосой разгона или торможения и основной полосой проезжей части
1.9	V ≤ 60 ^км/_ч, l₁ = 3,00-6,00, l₂ = 1,00-2,00; V > 60 ^км/_ч, l₁ = 6,00-9,00, l₂ = 2,00-3,00; l₁:l₂ = 3:1	Обозначение границ полос движения, на которых осуществляется реверсивное регулирование. Разделение транспортных потоков противоположных направлений на дорогах, где осуществляется реверсивное регулирование (при выключенных реверсивных светофорах)
1.10		Обозначение мест, где запрещена стоянка транспортных средств
1.11	В местах разворота, въезда и выезда с прилегающей территории l₁ = 0,9, l₂ = 0,3 V ≤ 60 ^км/_ч, l₁ = 3,00-6,00, l₂ = 1,00-2,00; V > 60 ^км/_ч, l₁ = 6,00-9,00, l₂ = 2,00-3,00; l₁:l₂ = 3:1	Разделение транспортных потоков противоположных или попутных направлений в местах, где необходимо ограничить маневрирование на проезжей части. Обозначение места, где необходимо разрешить движение только со стороны прерывистой линии (в местах разворота, въезда или выезда со стояночных площадок, АЗС, остановочных пунктов маршрутных транспортных средств и т.п.)
1.12		Обозначение места остановки транспортных средств - стоп линия
1.13		Обозначение места, где водитель обязан уступить дорогу
1.14.1		Обозначение пешеходного перехода при 6,00 ≥ Р ≥ 4,00
1.14.2		Обозначение пешеходного перехода при Р > 6,00
1.15		Обозначение переезда для велосипедистов
1.16.1		Обозначение островков, разделяющих транспортные потоки противоположных направлений
1.16.2		Обозначение островков, разделяющих транспортные потоки одного направления
1.16.3		Обозначение островков в местах слияния транспортных потоков
1.17		Обозначение остановок маршрутных транспортных средств и стоянок автомобилей такси
1.18		Обозначение направления движения по полосам
1.19		Обозначение приближения к сужению проезжей части или к сплошной линии продольной разметки 1.1
1.20		Обозначение приближения к поперечной линии разметки 1.13
1.21		Обозначение приближения к поперечной линии разметки 1.12
1.22		Обозначение номера дороги
1.23		Обозначение полосы проезжей части, предназначенной исключительно для движения маршрутных транспортных средств (автобусы, троллейбусы)
1.24.1		Дублирование предупреждающих дорожных знаков
1.24.2		Дублирование запрещающих дорожных знаков
1.24.3		Дублирование дорожного знака «Инвалиды»
1.25		Обозначение искусственных неровностей
Вертикальная разметка
2.1.1-2.1.3	Н < 2,00, В < 0,30, а = 0,10; Н < 2,00, В > 0,30, а = 0,15; Н > 2,00, В < 0,30, а = 0,20		Обозначение вертикальных поверхностей дорожных сооружений (опор мостов, путепроводов и т.п.) 2.1.1 - слева от проезжей части; 2.1.2 - на проезжей части; 2.1.3 - справа от проезжей части данного направления движения
2.2			Обозначение нижнего края пролетного строения путепровода, мостов, тоннелей
2.3	В < 0,30, а = 0,10; В > 0,30, а = 0,15		Обозначение круглых тумб на островках безопасности
2.4			Обозначение сигнальных столбиков, надолб, опор тросовых ограждений и т.п.
2.5			Обозначение боковых поверхностей ограждений и дорог на опасных участках
2.6			Обозначение боковых поверхностей ограждений и дорог
2.7	l₁ = 0,20-1,00, l₂ = 0,40-2,00 l₁:l₂ = 1:2		Обозначение бордюра на опасных участках и боковых поверхностей возвышающихся островков безопасности

Глава 6. ПРАВИЛА ПРИЕМКИ РАБОТ ПРИ СТРОИТЕЛЬСТВЕ И РЕМОНТЕ АВТОМОБИЛЬНЫХ ДОРОГ (ВСН 19-89)

Правила предусматривают:

порядок промежуточной приемки работ на стадии приемочного контроля при строительстве и ремонте дорог, а также порядок приемки законченных ремонтом объектов;

порядок проведения технического надзора, приемочного контроля, оценки качества выполненных работ и их соответствия нормативной документации и проекту;

порядок ведения исполнительной, производственно-технической документации на объекты строительства и ремонта.

Технический надзор и производственный контроль в процессе строительных и ремонтных работ осуществляются в целях:

обеспечения выполнения всех видов работ в полном соответствии с проектно-сметной и нормативно-технической документацией;

обеспечения соответствия применяемых материалов и изделий требованиям проекта, стандартов и других нормативных документов;

проверки соответствия объемов выполненных работ по отдельным видам, а также по строительству или ремонту объектов требованиям проектно-сметной и исполнительной документации;

своевременного производства промежуточной приемки ответственных конструкций, освидетельствования скрытых работ и ведения исполнительной производственно-технической документации.

В случае несоответствия выполненных работ проектным решениям и требованиям нормативных документов эти работы переделываются. Если подобные недостатки вскрываются работниками технического надзора в процессе работ, то их производителям выдаются обязательные к исполнению письменные предписания о приостановке работ до устранения дефектов. Осуществление технического надзора не снимает ответственности за качество работ с лиц, руководящих работами.

Строительные организации обязаны своевременно составлять исполнительную документацию. Исполнительная производственно-техническая документация включает:

исполнительные чертежи, общие журналы работ и журналы авторского надзора;

акты освидетельствования скрытых работ и промежуточной приемки ответственных конструкций;

журналы лабораторного контроля, акты испытаний строительных материалов и контрольных образцов, паспорта, сертификаты на материалы и изделия.

Ответственность за организацию производственного контроля возлагается на главного инженера строительной организации.

Правила распространяются на виды приемки:

промежуточную на скрытые работы и ответственные конструкции;

законченных участков, автомобильных дорог (комплексов, этапов) и сооружений на них.

Освидетельствование скрытых работ и приемку ответственных конструкций производят комиссии в составе представителей:

заказчика или технического надзора;

подрядной строительной организации;

проектной организации.

Освидетельствование скрытых работ следует производить непосредственно перед производством последующих работ.

Затраты на вскрытие конструкций по требованию заказчика во всех случаях производятся за счет заказчика, а выявленные дефекты и брак устраняются подрядной организацией.

Работы, подлежащие освидетельствованию с составлением акта скрытых работ

1. Геодезические и разбивочные работы.

1.1. Восстановление и закрепление трассы, полосы отвода.

1.2. Разбивка и закрепление в плане и профиле осей сооружений (насыпей, выемок и искусственных сооружений).

2. Земляные работы.

2.1. Снятие мохового и дернового слоя, выторфовывание, корчевка пней и удаление кустарника.

2.2. Нарезка уступов на косогоре.

2.3. Замена грунтов в основании земляного полотна.

2.4. Возведение земляного полотна.

3. Дорожная одежда.

3.1. Конструктивные слои оснований и покрытий.

3.2. Установка копирных струн или рельс-форм.

4. Малые искусственные сооружения (трубы).

4.1. Рытье котлована.

4.2. Укладка щебеночной (песчаной) подготовки.

4.3. Монтаж сборного или монолитного фундамента.

4.4. Монтаж звеньев труб и оголовков, заделка стыков с промазкой швов цементным раствором.

4.5. Гидроизоляция тела трубы и оголовков.

4.6. Засыпка трубы.

4.7. Укрепительные работы у труб.

4.8. Строительство водоотводов, дренажей и водобойных колодцев.

5. Мосты.

5.1. Сварочные работы при монтаже пролетных строений.

5.2. Монтаж конструкций.

5.3. Устройство гидроизоляции деформационных швов.

5.4. Устройство гидроизоляции конструкций.

5.5 Укладка бетонного защитного слоя по гидроизоляции.

Оценка качества строительно-монтажных и ремонтных работ

Производится комплексная оценка качества:

искусственных сооружений, земляного полотна, оснований и покрытий дорожных одежд, водоотводных сооружений и укрепительных работ;

строительно-монтажных работ по строительству и ремонту автомобильных дорог или их отдельных участков.

Комплексный показатель качества устройства земляного полотна определяется по формуле

, (1)

где Р₁, Р₂, Р₃, Р₄, Р₅ - оценки качества подготовки каждого параметра земляного полотна: вертикальные отметки продольного профиля, поперечного уклона, сужения между осью и бровкой, заложения откосов, плотности;

a₁, a₂, а₃, а₄, a₅ - коэффициенты значимости контролируемых параметров, принимаемые соответственно 0,90; 0,90; 1,00; 1,00; 1,00.

Аналогично рассчитывается комплексный показатель качества по каждому промежуточному слою дорожной одежды.

Комплексный показатель качества устройства оснований и покрытий дорожных одежд, состоящих из отдельных участков, построенных в разное время или в разных местах, определяется по формуле

где Р₁, Р₂, Р₃ - оценки качества конструктивного слоя, рассчитываются по формуле (1);

L₁, L₂, L₃ - протяженности принятых участков с соответствующими оценками.

Для оценки качества ремонтно-строительных работ по законченному строительству (реконструкции) или ремонту участка автомобильной дороги рассчитывают комплексный показатель по формуле

где S₁, S₂, S₃, S₄, S₅ - показатели качества устройства земляного полотна, искусственных сооружений, оснований, покрытий дорожных одежд, обстановки и принадлежностей дороги на участке.

а₁, a₂, а₃, а₄, a₅ - коэффициенты значимости соответственно для земляного полотна a₁ = 1,0; искусственных сооружений a₂ = 0,90; оснований а₃ = 0,90; покрытий а₄ = 1,0; обустройства дороги a₅ = 0,7.

Р_э - показатель эстетичности, значения которого могут приниматься от -0,05 до +0,10 в зависимости от качества отделочных работ, укрепительных работ и внешнего вида участка.

Оценка соответствия каждого параметра требованиям проекта и нормативным документам производится в соответствии с условиями, изложенными в табл. 74.

Таблица 74

Параметры, используемые при оценке качества работ, и условия их оценки

Примечание.

Данные в скобках относятся к работам, выполняемым с применением машин с автоматической системой задания вертикальных отметок.

Глава 7. ДОРОЖНО-СТРОИТЕЛЬНЫЕ МАШИНЫ И МЕХАНИЗМЫ

Машины и механизмы для комплексной механизации строительства, содержания и ремонта дорог сгруппированы по технологическому циклу, видам и типам. По технологическому циклу машины разделяются на группы (машины для подготовительных, земляных работ и т.д.).

Виды объединяют машины, сходные по принципу действия (катки статические, вибрационные, ударного действия и т.д.).

Типы объединяют однородные машины по общности конструктивной компоновки (бульдозеры, автогрейдеры и т.д.).

7.1. Система машин

Системы машин следует определять по табл. 75.

Таблица 75

Основные технологические процессы		Типы машин
1		2
МАШИНЫ ДЛЯ ПОДГОТОВИТЕЛЬНЫХ РАБОТ
Расчистка полосы отвода от зарослей кустарника и мелколесья		Кусторезы
Корчевка пней, корней и уборка камней		Корчеватели
Рыхление плотных и смерзшихся грунтов		Рыхлители
МАШИНЫ ДЛЯ ЗЕМЛЯНЫХ РАБОТ
1. Циклического действия
Срезание и перемещение грунта на расстояние до 50 м, под уклон до 100 ‰ - до 200 м		Бульдозеры
Разработка грунта и перевозка его до 3 км.		Скреперы
Разработка грунта в отвал или в транспортные средства		Одноковшовые экскаваторы
Разработка карьерных материалов
2. Непрерывного действия
Разработка и перемещение грунта на небольшие расстояния		Грейдер-элеваторы, землеройно-фрезерные машины
Профилирование грунтовых и гравийных дорог		Грейдеры, автогрейдеры
Продольное перемещение и планирование грунтов и материалов Планирование откосов насыпей и выемок		Планировщики на экскаваторах
МАШИНЫ ДЛЯ УПЛОТНЕНИЯ ГРУНТОВ, ОСНОВАНИЙ И ПОКРЫТИЙ
1. Статического действия
Послойное уплотнение грунтов и материалов		Прицепные, полуприцепные самоходные и пневмоколесные катки
2. Вибрационного действия
Послойное уплотнение несвязных грунтов, оснований и покрытий		Самоходные катки статического и вибрационного действия
Уплотнение бетонных покрытий		Виброрейки и вибротрамбовки
3. Ударного действия
Уплотнение связных грунтов на значительную толщину		Трамбовочные машины
Уплотнение траншей при обратной засыпке		Пневматические и электрические трамбовки
ПОДЪЕМНО-ТРАНСПОРТНЫЕ И ПОГРУЗОЧНО-РАЗГРУЗОЧНЫЕ МАШИНЫ
Монтажно-строительные работы, погрузка инертных материалов		Стреловые краны, одноковшовые погрузчики
Погрузка, разгрузка инертных материалов		Многоковшовые погрузчики
Разгрузка цемента из вагонов и барж		Разгрузчики цемента
БУРОВОЕ ОБОРУДОВАНИЕ ДЛЯ ДОБЫЧИ КАМЕННЫХ МАТЕРИАЛОВ
Бурение скважин глубиной до 10 м		Бурильные молотки
Бурение скважин глубиной до 10...500 м		Бурильные станки
ДРОБИЛЬНО-РАЗМОЛЬНОЕ И СОРТИРОВОЧНОЕ ОБОРУДОВАНИЕ
Дробление и сортировка каменных материалов		Дробилки, грохоты, дробильно-сортировочные установки
Измельчение и получение порошкообразных материалов (заполнителей)		Шаровые мельницы
ОБОРУДОВАНИЕ ДЛЯ ПЕРЕВОЗКИ, ХРАНЕНИЯ, РАЗОГРЕВАНИЯ И ПЕРЕКАЧИВАНИЯ БИТУМИНОЗНЫХ МАТЕРИАЛОВ
Перевозка битуминозных материалов		Бункерные, полувагоны и битумные цистерны, автобитумовозы
Хранение, разогрев и перекачивание битуминозных материалов		Битумохранилища, нагревательно-перекачивающие агрегаты, битумные насосы
МАШИНЫ ДЛЯ УКРЕПЛЕНИЯ ГРУНТОВЫХ ДОРОГ, ОСНОВАНИИ ВЯЖУЩИМИ МАТЕРИАЛАМИ И СМЕШИВАНИЕ ГРАВИЙНО-ЩЕБЕНОЧНЫХ С ВЯЖУЩИМИ МАТЕРИАЛАМИ
Измельчение и смешивание грунта с вяжущими материалами		Фрезы дорожные, грунтосмесители
Распределение битуминозных материалов		Автогудронаторы
Распределение цемента		Распределители цемента
Смешивание гравийно-щебеночных материалов с вяжущими на полотне дороги		Автогрейдеры, машины для смешивания
ОБОРУДОВАНИЕ ДЛЯ ПРИГОТОВЛЕНИЯ И УКЛАДКИ АСФАЛЬТОБЕТОННЫХ СМЕСЕЙ
Приготовление асфальтобетонной смеси	Асфальтосмесительные установки и заводы
Укладка асфальтобетонных смесей	Асфальтоукладчики
ОБОРУДОВАНИЕ ДЛЯ ПРИГОТОВЛЕНИЯ И УКЛАДКИ БЕТОННЫХ СМЕСЕЙ
Перевозка цемента	Вагоноцементовозы, автоцементовозы
Хранение и транспортировка цемента	Силосные склады цемента, цементные насосы и подъемники
Приготовление бетонных смесей	Битоносмесители, автобетоносмесители, бетоносмесительные установки и заводы
Укладка бетонных смесей	Комплекты бетоноукладочных машин
ОБОРУДОВАНИЕ ДЛЯ СТРОИТЕЛЬСТВА ИСКУССТВЕННЫХ СООРУЖЕНИЙ
Забивка свай и шпунта	Свайные молоты
Укладка труб, надвижка мостовых ферм, сборка железобетонных мостовых конструкций	Стреловые и шлюзные краны
Уплотнение бетонных смесей в монолитных мостовых конструкциях	Вибраторы
МАШИНЫ ДЛЯ РЕМОНТА ДОРОГ
Ликвидация неровностей (ямы, колеи) на грунтовых и гравийно-щебеночных покрытиях	Грейдеры, автогрейдеры с кирковщиками
Текущий (ямочный) ремонт черных асфальтобетонных и бетонных покрытий	Асфальторазогреватели, холодные фрезы, дорожные ремонтеры, асфальтоукладчики
Снятие части изношенного слоя асфальтобетонного покрытия с регенерацией асфальта	Горячие и холодные фрезы, асфальтоукладчики
Устройства слоев износа: поверхностная обработка и т.д.	Автогудронаторы, битумощебнераспределители, катки
МАШИНЫ ДЛЯ ЛЕТНЕГО И ЗИМНЕГО СОДЕРЖАНИЯ ДОРОГ
Скашивание травы в полосе отвода	Косилки
Расчистка боковых канав от заиливания и растительности	Автогрейдеры с откосниками и кюветовосстановителями
Установка столбов, стоек дорожных знаков, посадка кустарников и деревьев	Ямобуры
Очистка и мойка дорожных покрытий	Подметально-уборочные и поливочные машины
Разметка проезжей части	Маркировщики
Очистка дорог от снега	Снегоочистители
Распределение противогололедных смесей	Пескоразбрасыватели

7.2. Машины для подготовительных и земляных работ

Кусторезы и корчеватели (табл. 76)

Кусторезы являются навесным оборудованием, смонтированным на гусеничных тракторах. Их применяют для срезки кустарников и мелколесья. При расчистке полосы отвода кусторезы используют с пассивными (отвал клинообразной формы) и активными (типа дисковых фрез) рабочими органами.

Корчеватели предназначены для удаления крупных пней, валунов, выкорчевывания части мелколесья, сгребания и перетряхивания. По расположению рабочего органа они выпускаются с передним и задним расположением, а по назначению делятся на корчеватели-собиратели, корчеватели-погрузчики и корчевательные агрегаты.

Таблица 76

Техническая характеристика кусторезов и корчевателей

Показатели	Кусторезы		Корчеватели-собиратели			Корчеват. агрегат
Показатели	ДП-24	ДП-4	ДП-8А	МП-2Б	ДП-25	МП-8
Тип отвала	двухотвальный		поворотный, с откидным зубом	поворотный, со съемным уширителем	поворотный с откидным зубом	неповоротный
Диаметр срезаемых деревьев, корчевка пней, м	0,12	0,30	0,45	0,45	0,45	0,45
Ширина захвата, м	3,60	3,60	2,28	1,72	1,28	1,28
Ширина захвата с уширителем, м	-	-	-	3,38	3,14	-
Максимальное заглубление зубьев в грунт, м	-	-	0,35	0,40	0,45	0,40
Базовый трактор	Т-130	T-100М	ДТ-75Б	Т-130-Г	Т-130Г	Т-130Г-3
Сменное оборудование		бульдозерное	-	бульдозерное	борона, грабли, опрыскиватель
Масса рабочего оборудования (общая), т	3,32 17,0		1,70 8,89	1,38 17,4	1,70 15,8	5,03 18,7

Бульдозеры

Бульдозеры являются универсальными дорожностроительными машинами (табл. 77).

Основная работа бульдозера - разработка и перемещение грунта на расстояние до 50 м. Бульдозеры при строительстве автомобильных дорог применяются при:

сооружении внасыпь земляного полотна из выемок и боковых резервов высотой до 1,0...1,5 м;

снятии растительного слоя и перемещении его на границу полосы отвода;

послойном разравнивании грунта и перемещении его к голове насыпи;

корчевке и валке мелколесья, уборке валунов и пней после корчевки леса;

вспомогательных работах в карьерах;

Сооружении котлованов под водопропускные трубы глубиной 1,0...1,5 м;

грубой планировке площадок;

устройстве и содержании временных землевозных дорог;

снегоочистке и других работах.

Бульдозеры по мощности и тяговому усилию подразделяются на:

сверхтяжелые, с тяговым усилием до 250 кН;

тяжелые, то же до 150 кН;

средние, то же до 100 кН;

легкие, с тяговым усилием до 50 кН.

По способу установки отвала бульдозеры выпускаются с неповоротным и поворотным универсальным отвалом.

Для расширения области применения и повышения эффективности работы отвалы оснащаются открылками, козырьками, откосниками и рыхлительными зубьями.

Таблица 77

Техническая характеристика бульдозеров

Марка	Базовый трактор	Отвал			Скорость движения, м/с		Масса, т
Марка	Базовый трактор	тип	длина, м	высота, м	вперед	назад	Масса, т
ДЗ-42Р	ДТ-75Н	Неповротн.	2,52	0,8-0,95	-		8,5-9,2
Т-4АП2	-	Неповротн.	2,84	1,05	2,22-9,32	3,39-6,1	8,5
ДЗ-162	ДТ-75Н	То же	2,52	1,0	3,17-11,18	12,05	7,96
ДЗ-171.4	ДЗ-170М	-	3,20	1,30	2,51	12,05	18,6
Амкодор-872	-	-	3,08	-	0-36	0-36	27,0
Т25,01Б Р-1	-	-	4,20	1,70	4,0-12,0	5,2-14,2	31,60
ДЗ-141 УХЛ	Т-500 Р-1	-	4,8	2,0	9,0-13,0	0,0-11,0	58,60

Скреперы (табл. 78)

Скреперы применяются для разработки сравнительно легких грунтов. Плотные грунты предварительно разрыхляются. Скреперы не используют на заболоченных участках, переувлажненных глинистых грунтах, сыпучих песках и грунтах с крупными камнями. В тяжелых грунтовых условиях в помощь тягачу скрепера придается на период зарезания грунта трактор-толкач. На строительстве дорог применяют прицепные, полуприцепные и самоходные скреперы с вместимостью ковша от 4,5 до 25 м³.

Таблица 78

Техническая характеристика скреперов

Вид	Тип	Ковш, м³	Базовый трактор	Заглубление, м	Ширина резания, м	Толщина отсыпаемого слоя, м	Транспортировка грунта, км	Масса, т
Прицепной	ДЗ-111	4,5	Т-4АП2	0,13	2,43	0,40	0,25...0,30	4,42
	ДЗ-77	8,8	Т-130Г	0,35	2,58	0,45	0,35...0,55	9,80
	ДЗ-79	15	Т-330	0,35	3,04	0,50	1,00...1,50	46
Полуприцепной	ДЗ-37-1	4,5	Т-150К	0,13	2,43	0,42	0,30	12,3
Самоходный	ДЗ-11П	8,0	МоАЗ-546п	0,30	2,82	0,48	1,00...1,50	18,5
	ДЗ-115	15	БелАЗ-531	0,35	3,02	0,50	1,50...2,00	44,3
	ДЗ-13А	16,2	то же	0,35	2,82	0,55	До 2,00	34,8
	ДЗ-107	25	то же	0,40	3,90	0,65	2,50...3,50	67,0

Грейдеры и автогрейдеры

Грейдеры и автогрейдеры предназначены для:

профилирования грунтовых дорог с устройством водоотводных канав;

возведения дорожных насыпей из боковых резервов высотой от 0,60 до 1,00 м;

планировки земляного полотна, откосов выемок и насыпей;

устройства корыта на готовом земляном полотне для дорожной одежды;

перемешивания грунтовых, гравийно-щебеночных материалов с вяжущими материалами на полотне дороги;

планировки площадей, очистки дороги от снега и т.д.

Грейдеры выпускаются прицепными, работающими в сцепе с тракторами или тягачами, и самоходными - автогрейдерами (табл. 79). Все операции выполняются с помощью рабочего органа - отвала с ножом, располагающегося между колесной базой машины.

Отвал имеет различные установки в плане и вертикальной плоскости, а также вынос в сторону, что позволяет выполнять разнообразные работы по зарезанию, перемещению грунтов и сыпучих материалов.

Автогрейдеры в зависимости от массы подразделяются на легкие (до 9 т), средние (до 13 т) и тяжелые (до 19 т). Они имеют колесную схему 1-2-3 или 1-3-3, то есть трехосные автогрейдеры с двумя или тремя ведущими осями. У всех автогрейдеров ведущие колеса управляемые.

Для выполнения всего комплекса работ автогрейдеры дополнительно укомплектовываются сменным оборудованием типа бульдозерный отвал, откосник, кирковщик и удлинитель.

Автоматическая система управления обеспечивает стабилизацию отвала в поперечной плоскости и по высоте (профиль-20) или стабилизацию отвала и гидравлическую систему.

Таблица 79

Техническая характеристика грейдеров

Показатель	Полуцепной ГП	Автогрейдеры
Показатель	Полуцепной ГП	ДЗ-80	ДЗ-180	ДЗ-122	ДЗ-200	ДЗ-98В
Базовый трактор	Т-150К	-	-	-	-	-
Мощность двигателя, кВт (л.с.)	-	54,7 (78)	99 (135)	99 (135)	125 (170)	198 (270)
Масса, т	5,40	8,0	13,50	14,6	15,0	19,5
Длина отвала, м	3,74	3,04	3,74	3,74	3,86	4,27
Высота отвала, м	0,63	0,50	0,62	0,63	0,63	0,74
Боковой вынос, м	0,80	-	0,80	0,80	2,5	1,05
Скорость при движении, км/ч	-	30	40	43	30	47

Грейдер-элеваторы

Это землеройные машины непрерывного действия с плужным рабочим органом и транспортером (табл. 80). Грейдер-элеваторы применяют при возведении насыпей высотой до 0,8 м при разработке грунтов из односторонних резервов и высотой 1,2...1,5 м из двухсторонних резервов на равнинной и слабохолмистой местности с продольными уклонами до 70 ‰.

Таблица 80

Техническая характеристика грейдер-элеваторов

Показатель	ДЗ-501	ДЗ-507А
Тип	Прицепной	Полуприцепной
Дальность перемещения грунта, м	9,0	10,5
Высота подъема грунта, м	3,4	3,4
Рабочий орган	Дисковый	Дисковый
Конвейер	Ленточный	Ленточный
Длина конвейеров по оси барабанов, м	8,5	7,5
Производительность, м³/ч, в отвал грунта	600	630
Масса, т	8,20	8,76

Одноковшовые экскаваторы

Одноковшовые экскаваторы являются универсальными многоцелевого назначения (табл. 81). Их широко применяют при разработке карьеров и выемок глубиной более 2,5 м, на погрузке в транспорт сыпучих и кусковых материалов. Универсальные экскаваторы классифицируют по номинальной вместимости ковша, конструкции ходовой части (гусеничные, пневмоколесные), типу привода (гидравлические, пневматические), исполнению и виду рабочего оборудования (гибкая и жесткая подвеска).

Одноковшовые экскаваторы бывают универсальными строительными с вместимостью ковша 0,15...2,5 м³, карьерными с вместимостью ковша 2,5...4,0 м³, вскрышными с вместимостью ковша 6,0 м³ и более и тоннельными.

В дорожном строительстве в основном применяют экскаваторы с ковшом вместимостью до 3,20 м³. Экскаваторы с прямой лопатой используют при добыче материалов, расположенных выше уровня стоянки, а с обратной лопатой и драглайн - при разработке материала ниже уровня стоянки. В настоящее время более половины выпускаемых одноковшовых экскаваторов приходится на навесные и полноповоротные с гидравлическим управлением.

Разработку выемок и карьеров экскаватором начинают с низовой стороны, чтобы обеспечить отвод воды из забоя. Разработку выемок экскаваторами производят:

боковым забоем - выемка широкая, транспорт располагается сбоку экскаватора, разворот не превышает 90°;

лобовым забоем - выемка неширокая (не более 2 наибольших радиусов выгрузки), транспорт располагается сзади экскаватора, разворот достигает 180°;

размеры забоев определяются рабочими органами экскаватора, наименьшая высота забоя должна быть такой, чтобы обеспечить наполнение ковша. При выборе транспортных средств необходимо учитывать, чтобы емкость кузова вмещала не менее 2...4 ковшей экскаватора, а высота при погрузке над кузовом не превышала 0,5...1,0 м.

СХЕМА РАБОТЫ ЭКСКАВАТОРА

R₁ - максимальный радиус, м;

R₂ - максимальный радиус резания, м;

h_max - наибольшая высота забоя, м;

h₂ - высота транспортных средств, м;

h₁ - высота площадки, м;

а - расстояние от края площадки до крайнего колеса (ориентировочно а = 1,0 м при связных грунтах и а = 1,5 м при песчаных грунтах).

Таблица 81

Технические характеристики экскаваторов

Показатель	Погрузчик-экскаватор БОРЭКС				Экскаватор-планировщик гидравлический			Одноковшовый гидравлический
Показатель	1205	2101	2206	2103	ЭО-3523A-1	ЭО 3523А	660Е	ЭО 3323А	АТЕК-761	ЭО-4225
Базовый трактор	Т-30А	ЮМЗ-6акл	МТЗ-80	ЮМЗ-6акл	-	-	-	-	-	-
Базовое шасси	-	-	-	-	МАЗ	КамАЗ	КрАЗ	-	-	-
Мощность двигателя, л. с.	-	-	-	-	-	-	-	81	100	130
Вместимость ковша, м³	0,1	0,25	0,25	0,28	0,50	0,63	0,67	0,80	0,75; 1,15; 1,30	1,25
Максимальная глубина копания, м	2,35	4,25	4,25	4,25	4,60	4,70	6,60	4,95	6,5	6,0
Максимальная высота выгрузки, м	3,0	3,55	3,55	3,50	4,8	4,8	-	6,15	5,20	5,15
Длина планируемого участка, м	-	-	-	-	3,2	5,6	-	-	-	-
Транспортная скорость, км/ч	20	20	35	20	60	70	80	19,4	2,7	2,5
Масса, т	3,80	6,6	6,7	6,10	16,0	18,0	23,1	13,0	19,4	25,8
Ширина отвала	2,0	-	2,0	2,40	-	-	-	-	-	-

7.3. Катки

Для выполнения работ по уплотнению земляного полотна, оснований, покрытий применяются самоходные и прицепные катки (табл. 82...87).

Прицепные катки предназначены для уплотнения грунта, гравийно-щебеночных автомобильных дорог и оснований.

Кулачковые катки используют для послойного уплотнения связных грунтов при сооружении насыпей, дамб и т.д.

Решетчатые катки особенно эффективны при уплотнении комковых грунтов.

Пневмоколесные катки применяют для окончательного уплотнения свежеотсыпанного грунта после укатки кулачковыми или решетчатыми катками, а также для уплотнения оснований и покрытий, сооружаемых способом смешивания грунтов или каменных материалов с вяжущими материалами. Пневмоколесные катки хорошо уплотняют связные и несвязные грунты. Прицепные катки малоэффективны. В настоящее время их выпускают в незначительном количестве.

Таблица 82

Техническая характеристика прицепных кулачковых катков

Показатель	ДУ-26	ДУ-32А	ДУ-ЗА
Тип катка	легкий	средний	тяжелый
Масса без балласта / с балластом, т	5/9	8,5/18	12,3/30
Ширина вальца, м	1,8	2,6	2,8
Глубина уплотнения, м	0,15...0,20	0,20...0,25	0,20...0,30

Полуприцепные самоходные и комбинированные пневмоколесные катки

Полуприцепные седельные катки, самоходные комбинированные катки отличаются маневренностью, обеспечивают хорошее уплотнение и большую выработку. Катки выпускают трех типов: легкие, средние и тяжелые.

Таблица 83

Техническая характеристика полуприцепных пневмоколесных катков

Показатель	ДУ-37Б	ДУ-16В	Д-599
Тип катка	легкий	средний	тяжелый
Тягач, трактор	Т-150К	МоАЗ-546П	БелАЗ-531
Масса без балласта / с балластом, т	15,1	7,3/25,9	18/54
Ширина уплотняемой полосы, м	2,6	2,6	2,8
Глубина уплотнения, м	0,25	0,35	0,45

Таблица 84

Техническая характеристика самоходных пневмоколесных катков

Показатель	ДУ-31А	ДУ-29
Масса без балласта / с балластом, т	8,3/16	15,3/30
Ширина уплотняемой полосы, м	1,9	2,22
Число колес передних / задних, шт	3/4	3/4
Скорость передвижения рабочая / транспортная, км/ч	12/20	7,12/23

Таблица 85

Техническая характеристика комбинированных самоходных катков

Показатель	ДУ-57-1 с гладким вибровальцом	ДУ-57-2 с кулачковым вальцом	ДУ-57-3 с решетчатым вальцом	Пневмоколесный ДУ-55
Показатель	ДУ-57-1 с гладким вибровальцом	ДУ-57-2 с кулачковым вальцом	ДУ-57-3 с решетчатым вальцом	с шарнирно-сочлененной рамой	с шарнирно-сочлененной рамой и секционным виброуплотнителем	с передними поворотными колесами
Масса катка, т	20	20	20	20	16	16
Ширина уплотняемой полосы, м	2,4	2,4	2,4	2,5	2,0	2,0
Скорость передвижения, км/ч	0...10	0...10	0...10	0...10	0...10	0...10

Самоходные катки с гладкими вальцами

Самоходные катки широко применяют для уплотнения различных дорожных оснований и покрытий.

Катки различают по массе, числу вальцов и взаимному их расположению. Самоходные катки делят на следующие группы.

1. Тротуарные и ремонтные, массой 0,5...2,0 т, с контактной нагрузкой 10...20 кН/м.

2. Легкие, массой 3...5 т, с контактной нагрузкой 20...40 кН/м.

3. Средние, массой 6...9 т, с контактной нагрузкой 40...60 кН/м.

4 Тяжелые, массой 10...15, т, с контактной нагрузкой 60...80 кН/м.

5. Сверхтяжелые, массой 17...20 т, с контактной нагрузкой 80...120 кН/м.

По числу вальцов катки подразделяют на одно-, двух-, многовальцовые. Самоходные катки бывают статического и вибрационного воздействия на материал.

Таблица 86

Техническая характеристика катков с гладкими вальцами

Показатели	Вибрационные		Статические
Показатели	ДУ-54м	ДУ-72	ДУ-50	ДУ48Б	ДУ-42А	ДУ-49А
Тип	Двухвальцовые двухосные		Трехвальцовые двухосные		Двухвальц. двухосные	Трехвальц. двухосные
Масса без балласта, т	1,3	3,8	6	10	10	11
Масса с балластом, т	2,2	5,5	8	13	13	18
Ширина уплотняемой полосы, м	0,87	1,08	1,8	1,85	1,25	1,30
Скорость передвижения, км/ч	1,8...3,0	1,8...5,5	2,7...7,8	1,9...6,5	до 7,0	2,3...8,0

В настоящее время Рыбинское АО «Раскат» выпускает более 20 моделей самоходных и прицепных виброкатков.

Таблица 87

Техническая характеристика катков АО «Раскат» (г. Рыбинск)

Наименование	Модель	Масса, т	Ширина уплотняемой полосы, м	Скорость передвижения, км/ч
1	2	3	4	5
Каток вибрационный с гладкими вальцами	ДУ-47 (Б-М)	6,0	1,40	1,9...6,8
	ДУ-47-Б-1	6,5	1,40	1,9...6,8
	ДУ-63	10,5	1,70	до 11,0
	ДУ-63-1	8,5	1,70	до 7,0
Каток самоходный пневмоколесный	ДУ-65	12,0	1,70	до 16,0
Каток вибрационный комбинированный	ДУ-58А	16,0	2,00	до 11,0
	ДУ-84	10,5	1,70	до 11,0
	ДУ-64	9,5	1,70	до 10,0
Каток вибрационный самоходный с гладкими вальцами	ДУ-62А	13,0	2,00	до 12,0
	ДУ-73	6,0	1,40	до 8,0
	ДУ-74	9,0	1,70	до 7,0
Каток вибрационный самоходный с кулачковыми катками	ДУ-74-1 (1Б)	9,5/9,7	1,70	до 7,0
Каток вибрационный самоходный с кулачковыми катками	ДУ-85-1	13,0	2,00	до 12,0
Каток вибрационный прицепной с гладкими вальцами	ДУ-70	5,70	2,00	3,0...6,0
Каток вибрационный прицепной с гладкими вальцами	КП-6	7,0	2,00	1,0...4,0
Каток вибрационный прицепной с кулачковым вальцем	ДУ-70-1	6,30	2,00	3,0...6,0
Каток вибрационный прицепной с кулачковым вальцем	КП-6-1	8,0	2,00	1,0...4,0
Комплект уплотняющего оборудования	ДУ-92	Комбинируя рабочие органы, можно получить катки ДУ-63, ДУ-64, ДУ-65
Плита вибрационная	ДУ-90	0,23	0,55

7.4. Машины для распределения и укладки дорожно-строительных материалов и асфальтобетонной смеси

Распределители дорожно-строительных материалов

Распределители материалов различают по россыпи каменной мелочи. Распределители каменной мелочи обеспечивают россыпь мелких фракций каменных материалов при устройстве щебеночных оснований (покрытий) и поверхностной обработке. В парке дорожных машин имеются распределители щебня: универсальный ДС-54, битумощебнераспределитель (распределитель) прицепной РД-701 (Т-224), самоходный ДС-49 (табл. 88).

Таблица 88

Техническая характеристика распределителей

Показатели	Т-224	РД-701	ДС-49	ДС-54	ДС-8А
Тип	прицепной		самоходный
Ширина укладываемой полосы, м	3,5	3,5	2,5...3,75	3,0...3,75	3,0-3,5
Вместимость приемного бункера, м³	3,0	6,0	4,5	9,0	4,0
Вместимость цистерны для битума, л	-	6000	-	-	-
Скорость передвижения, км/ч:
рабочая	0,78...1,75	3,33...8,0	0,78...1,75	0,012..0,223	0,10...0,785
транспортная	до 2,78	10,0	до 8,81	5,9	2,2
Масса, т	2,3	14,0	9,35	13,36	12,40

Фреза дорожная

Предназначена для измельчения грунта и перемешивания его с неорганическими (известь, цемент и т.д.) или органическими (жидкие битумы, дегти, эмульсии) вяжущими материалами. Фреза работает в комплекте с распределителем цемента, автобитумовозом и поливомоечной машиной (табл. 89).

Таблица 89

Технические характеристики дорожных фрез

Показатель	ДС-197	ДС-236
Производительность, м²/ч	Т-158
Ширина фрезерования, м	0,25-1,0	1,0
Глубина фрезерования	0,10	0,125
Скорость передвижения: рабочая, м/мин	10	5,3
транспортная, км/ч	15
Масса, т	12,0	12,0

Автомобили-битумовозы

Автобитумовоз - специализированный вид транспортного средства, предназначенного для перевозки нагретого битума или другого органического вяжущего. Автобитумовоз имеет систему подогрева и циркуляции (табл. 90).

Таблица 90

Техническая характеристика битумовозов

Показатель	ППЦБ-12,3	ДС-138	АЦБ-12-05	ДС-164
Вместимость цистерны, л	12300	10000	12000	18000
Базовая машина	КамАЗ-54110	КамАЗ-53213	КамАЗ-54110	КамАЗ-54110
Время слива цистерны, мин.	25-30	25	26	25-30
Падение температуры битума при температуре воздуха +10 °С, град/ч	4,0	4,0	4,0	4,0
Скорость движения, км/ч	80	85	80	80
Масса машины, т	16,65	9,61	13,31	15

Автогудронаторы

Автогудронатор - это дорожная машина на автомобильном шасси или полуприцепе к автотягачу для перевозки (с возможным подогревом в пути) и равномерного розлива под давлением различных органических вяжущих материалов (табл. 91).

Таблица 91

Технические характеристики автогудронаторов

Показатель	ДС-39А	ДС-39Б	ДС-40	ДС-142Б
Тип машины	Самоходная		Полуприцеп
Базовая машина	ЗИЛ-130	ЗИЛ-431412	ЗИЛ-130В1	КамАЗ-52213
Вместимость цистерны, л	3500	4000	7000	6000
Ширина розлива, м	до 3,8	до 3,8	1,0...7,0	до 4,0
Интервал изменения ширины розлива, м	0,19	0,20	0,19	0,20
Норма розлива, л/м²	0,5...3,0	0,5...2,5	0,5...3,0	0,5...2,5
Скорость движения, км/ч:
рабочая	3,5...24,6	3,5...24,6	3,5...24,6	3,5...24,6
транспортная	85	90	80	80
Масса, т	5,6	5,78	9,70	10,35

Асфальтоукладчики

Укладчики - самоходные дорожные машины, предназначенные для укладки, предварительного уплотнения и выглаживания асфальтобетонной смеси на полосе дороги или по всей ширине проезжей части. По типу ходового оборудования асфальтоукладчики разделяются на колесные, гусеничные и комбинированные (табл. 92). Современные укладчики имеют автоматизированное управление и следящую систему.

При укладке смеси асфальтоукладчики выполняют следующие операции:

1. Прием смеси из транспортных средств.

2. Транспортирование смеси к рабочим органам.

3. Распределение смеси по ширине укладываемой полосы покрытия.

4. Разравнивание и предварительное уплотнение смеси.

5. Выглаживание и отделка верхнего слоя покрытия.

На качество укладки асфальтобетона, сопряжение продольных и поперечных швов существенное влияние оказывает непрерывность подачи смеси транспортными средствами к укладчикам.

Таблица 92

Техническая характеристика асфальтоукладчиков

Показатель	ДС-189	ДС-195	ДС-179	ДС-181	ДС-191	СД-404Б	АК-7,5
Тип	Гусеничный			Колёсный
Ширина укладываемой полосы, м	3,0-5,0	3,0-4,5	3,0-7,0	3,0-7,5	3,0-4,5	3,0-7,0	3,0-7,5
Толщина укладываемого слоя, см	20	3,0-22,0	30,0	30,0	3,0-30,0	30,0	30,0
Вместимость бункера, т	10	10	12	10	12	12
Производительность, т/ч	210	210	250	250	250	450	450
Масса, т	15,0	13,5	17,6	20,0	19,6	17,3
Рабочая скорость движения, м/мин	1,80-8,60	1,75-8,57	1,0-14,0	15,0	2-10	1,6-5,6
Транспортная скорость, км/ч	4,6	1,0-4,64	4,6	15,5	15,0	17	17

7.5. Подъемно-транспортные и погрузоразгрузочные машины

Такие машины широко используют в дорожном строительстве при монтажных и такелажных работах, погрузке материалов и конструкций.

Стреловые краны

Стреловые краны разделяются на три группы: автомобильные (шасси автомобильные); пневмоколесные (специальные колесные шасси); гусеничные.

Автомобильные краны

Краны маневренны, имеют высокие скорости передвижения, широко используются в строительстве (табл. 93...95).

Таблица 93

Технические характеристики автокранов

Показатель	С гибкой подвеской стрелового оборудования				С жесткой подвеской стрелового оборудования
Показатель	КС-35715	МКАТ-25	КС-6473	КС-4579	КС-2571А-1	КС-3577-3	КС-35714
Грузоподъемность, т:	15,0	25	50	16	6,3	14	15
Вылет стрелы, м, наибольший / наименьший	17 1,9	3,2	32 2,3	18,4 2,5	9,7 3,3	13,0 3,2	18 6,3
Наибольшая высота подъема, м	8,5-18	10...34	10,6...34,5	30	11,6	14,0	18,0
Длина стрелы, м	8-16	26,2	10	21,7	10,8	14,0	18
Базовый автомобиль	МАЗ-5337	КрАЗ-53213	МАЗ-6923	КрАЗ-6501	ЗИЛ-433362	МАЗ-5337	КамАЗ-53213, УРАЛ-5557
Стреловое оборудование:
основное	В	Н	Н	Н	В	В	В
сменное	УГВ	УГ	УГВБ	УГБ	ВУБ	ВУБ	ВУБ

Расшифровка: Н - с невыдвижнои основной стрелой; У - с невыдвижной удлиненной стрелой; Г - то же с гуськом; В - с выдвижной основной стрелой; ВУ - с выдвижной удлиненной стрелой; КС - кран стреловой; Б - башенное стреловое оборудование; МКА - монтажный кран самоходный.

Таблица 94

Техническая характеристика кранов на специальном шасси автомобильного типа

Показатель	КС-5473	КС-6171	КС-7471	КС-8471
Наибольшая грузоподъемность на выносных опорах/без опор, т	25/5	40/10	63/15,2	100/20
Вылет стрелы при наибольшей грузоподъемности, м	3,2	3,5	3,5	3,5
Наибольшая длина стрелы, м	24,0	27,0	38,1	47,8
Наибольшая высота подъема груза на стреле с гуськом, м	36,2	46,0	55,2	71,0

Таблица 95

Техническая характеристика пневмоколесных кранов

Показатель	МКП-25	КС-5363	КС-6362	К-631	К-1001
Грузоподъемность, т:
на выносных опорах	25...5	25...3,5	40...6,4	63...7,5	100-12,5
без выносных опор	12,5...3	14...2	20...3,3	30...4,5	45...14
Вылет стрелы наименьший - наибольший, м	3,8...12,5	4,5...13,8	4,5...14,5	4,2...5,0	4,7...14,0
Наибольшая высота подъема, м	12,5...7	14...8	14,5...8,3	14...6	12,3...6

7.6. Машины для содержания и ремонта автомобильных дорог

Проезжая часть дороги под воздействием транспорта, температуры и атмосферных факторов разрушается. При своевременном проведении мероприятий по содержанию дорог сохраняются высокие эксплуатационные качества покрытия, снижаются затраты на ремонт и восстановление дорог, значительно сокращается число автомобильных аварий на дорогах.

Мероприятия по содержанию автомобильных дорог проводятся в течение всего года и включают:

капитальный, средний и текущий ремонты;

летнее и зимнее содержание.

Машины для текущего ремонта дорог

Дорожные ремонтеры обеспечивают комплексную механизацию работ по текущему ремонту битумоминеральных и асфальтобетонных покрытий (табл. 96) и осуществляют следующие технологические операции:

очистку поврежденных мест от пыли и грязи сжатым воздухом;

разогрев асфальтобетонных покрытий нагревательными устройствами для выравнивания и удаления материала;

разрыхление и удаление некачественного материала;

укладку новой горячей или холодной черной смеси, разравнивание и уплотнение;

ремонт трещин покрытий жидким вяжущим материалом.

Таблица 96

Техническая характеристика дорожных ремонтеров

Показатель	ДЭ-21-03	5820	Т-230
Базовая машина	ГАЗ-3307	ЗИЛ-130	ЗИЛ-130
Вместимость бункера, м³	2×0,70	3,0	1,0
Вместимость котла для вяжущего, л	-	600	-
Площадь разогрева, м²	-	1,5	1,5
Мощность генератора, кВт	-	12	30
Производительность в смену, м²	-	170	50
Транспортная скорость, км/ч	60	60	60
Масса, т	5,6	12, 18	5,9
Обслуживающий персонал, чел.	3	4...5	3

Машины для летнего и зимнего содержания

1. Косилки служат для скашивания травы на обочинах и полосе отвода.

Техническая характеристика ЭР-101.

Базовая машина - трактор «Беларусь».

Частота вращения привода рабочего органа - до 1000 об/мин.

Скорость движения при скашивании - 5,63...6,75 км/ч.

Производительность - 0,6...1,4 га/ч.

Масса без трактора - 440 кг.

2. Бурокрановые машины служат для установки знаков, столбов, посадки деревьев и т.д. (табл. 97).

Таблица 97

Технические характеристики бурокрановых машин

Показатель	БМ-302А	БКМА-1,0/3,5	БКМА-1,0/3,5-01
Базовая машина	ГАЗ-66-02	ЗИЛ-130-8А	ЗИЛ-131
Диаметр бура, м	0,35, 0,50	0,30, 0,50	0,35, 0,50
Диаметр бура, м	0,65, 0,80	0,80, 1,0	0,80, 1,0
Глубина бурения, м	3	2	3
Грузоподъемность столбостава, т	1,25	2,0	2,0

3. Маркировщики предназначены для нанесения разметки на проезжую часть, линий безопасности, разграничительных линий, окраски обстановки дороги и т.д. (табл. 98).

Таблица 98

Техническая характеристика маркировщиков

Показатель	ДЭ-21М-01	ДЭ-21М-02
Базовая машина	ГАЗ-3307	ГАЗ-3307
Число одновременно наносимых линий	1	1-2-3
Вместимость бака для краски, л	900	1000
Ширина линий, см	8, 10, 20	10...100
Скорость, км/ч:
рабочая	1,5...8,0	1,5...8,0
транспортная	60	60
Масса, т	5,7	4,5

Для нанесения термопластика служат машины ДЭ-20 на шасси ГАЗ-53А. Машина наносит линии шириной 10, 20 см и толщиной до 0,6 см. Вместимость бака для термопласта при температуре до 180 °С - 700 л. Расход термопласта - 7...10 кг/м², производительность машины - 500 м²/ч.

В настоящее время за рубежом вместо термопласта применяют пластичные плотные пленки различной ширины. Покрытие с наружной стороны имеет серебристые рефлектирующие чешуйки, а с внутренней нанесено клейкое вещество.

4. Снегоочистители предназначены для уборки снега с дороги. Они бывают навесные, роторные и снегопогрузчики (табл. 99).

Таблица 99

Технические характеристики снегоочистителей

Показатель	Плужные двухотвальные		Шнекороторные			Снегопогрузчики фрезерные		Снегоуборочная КО-206А
Показатель	ДЭ-214С	ДЭ-215	ДЭ-226	ДЭ-210У	ДЭ-210Б	КО-207	СНФ-200
Базовая машина	К-700А	Т-130	УРАЛ-4320	УРАЛ-4320	ЗИЛ-131Н	МТЗ-82	МТЗ-82
Ширина расчищаемой полосы за 1 проход, м	3,5	3,5	2,81	2,70	2,56	2,50	2,50	2,6
Высота слоя снега, м	1,0	1,2	1,6	1,36	1,3			1,10
Дальность отбрасывания снега, м	2-3	1-2	24-30	20	33
Скорость, км/ч:
рабочая	10...12	3...5	0,33...6,74	0,55...30	0,14...2,18
транспортная	35	10	50	52	40			30
Производительность, га/ч	13,9	15,2						40
т/ч	-	-	1500	9000	1216			-
Масса, т	13,9	15,2	14	14	10,7	5,0	5,0	6

Для всесезонного содержания дорог применяют дорожные и комбинированные машины (табл. 100).

Таблица 100

Техническая характеристика дорожных машин

Марка	Вместимость цистерны, м³	Вместимость кузова, м³	Ширина рабочей зоны, м
Марка	Вместимость цистерны, м³	Вместимость кузова, м³	при снегоочистке	при подметании	при поливе	при мойке	при распределении противоледных материалов
КО-804	6,0	-	2,3-2,65	2,3	18	8	-
КДМ-130В	6,0	3,25	2,7-3,0	2,34	18	8	4-10
ЭД-226	6,0	3,25	2,7-3,0	2,34	18	8	4-10
КО-713	6,35	3,0	2,5	2,34	20	8,5	4-9
МДК-4331	7,0	-	2,5	2,34	20	8,5	4-9
КО-806	8,0	-	2,5	2,34	20	8,5	-
ЭД-403	8,0	5,6	2,47	2,34	4-18	2,5-8	4-12
ЭД-410	8,0	5,6	2,47	2,34	4-18	2,5-8	4-12
МДК-133Т4	10,0	5,6	2,5	2,3	-	-	4-9
АКПМ-3У	10,0	-	2,5-3	2,7	20	2,7-9,0	-

7.7. Автомобильный транспорт

Автомобильный подвижной состав подразделяется на грузовой, пассажирский и специальный.

К грузовому подвижному составу относят грузовые автомобили, автомобили-тягачи, прицепы, полуприцепы (табл. 101...103).

К пассажирскому подвижному составу относят автобусы, легковые автомобили, пассажирские прицепы, полуприцепы, предназначенные для выполнения различных, преимущественно не транспортных работ.

Автотягач в сцепе с прицепом (полуприцепом) называется автопоездом.

Пассажирский автомобиль вместимостью до 8 человек, включая водителя, относится к легковым, а вместимостью свыше 8 человек - к автобусам.

По роду потребляемого топлива и виду двигателя автомобили подразделяются на карбюраторные, дизельные, газогенераторные, газобаллонные, электрические, газотурбинные и паровые.

Все автомобили по числу колес и числу ведущих колес условно обозначаются формулой, где первая цифра - число колес, а вторая - число ведущих колес (4×2 и т.д.).

Таблица 101

Характеристика автомобильного транспорта

Марка	Грузоподъёмность	Масса буксируемого прицепа, т	Максимальная скорость, км/ч	Габаритные размеры
ГАЗ-3302	1,5	2,5	115	5,44×2,5×2,57
ЗИЛ-5301	2,5-3		95	6,79×2,26×2,88
ГАЗ-3306	3,0	2,5	85	3,49×2,17×2,51
ГАЗ-3307	4,5		90	3,49×2,17×2,51
ГАЗ-3309	4,5		90	3,49×2,17×2,51
ГАЗ-4301	5,0	7,0	85	3,49×2,17×2,51
ЗИЛ-432900	6,0		80	6,75×2,5×2,58
ЗИЛ-433100	6,0	11,50	95	7,61×2,5×2,65
ЗИЛ-433360	6,0	8,0	90	6,75×2,5×2,58
КамАЗ-5320	8,0	11,50	80	7,43×2,5×3,35
МАЗ-53366	9,67	11,00	87
ЗИЛ-133 Г	10		85	9,13×2,5×2,70
КамАЗ-53212	10	14,0	80	9,53×2,5×3,65
МАЗ-63031	14,0		108

Таблица 102

Автомобили-самосвалы

Марка	Грузоподъёмность, т	Вместимость кузова, м³	Масса буксируемого прицепа, т	Полная масса, м	Максимальная скорость, км/ч	Габаритные размеры
ЗИЛ-4508	5,5	3,8	8,0	11,81	90
ЗИЛ-45085	5,8	3,8		11,20	90
УРАЛ-55224	7,2	4,1	11,5	17,10	80	7,76×2,5×2,84
МАЗ-5551	10,0	5,5		17,80	83
ЗИЛ-4514	10,0	6,2		18,6	8,5
КамАЗ-55118	10,0	7,2		19,75	90	6,58×2,5×2,63
КамАЗ-55111	13,0	6,6		22,20	90	6,63×2,5×2,64
КраАЗ-6510	13,5	8,0		24,88	80	8,22×2,48×2,8
КраАЗ-65034	18,0	12,0		31,25	72	8,28×2,50×3,05
МАЗ-5516	16,5	11,0		28,5	88
Внедорожный МАЗ-57165	24,5	16,5		47,00	75	10,1×30,7×3,5

Таблица 103

Прицепы

Марка	Основной тягач	Грузоподъёмность	Габаритные размеры, м
1. Общего назначения
ГКБ-817	ЗИЛ-130-76	5,5	6,6×2,5×1,95
ГКБ-8350	КамАЗ-5320	8,0	8,29×2,5×1,8
ГКБ-8352	КамАЗ-53212	10,0	8,29×2,5×1,8
МАЗ-8926	МАЗ-5335	8,0	7,11×2,5×2,12
2. Прицепы-самосвалы
ГКБ-819	ЗИЛ-130	5,0	7,69×2,5×2,4
ЦКБ-А311	ЗИЛ-ММЗ-4502	4,0	4,3×2,35×2,05
3. Полуприцепы
ОдАЗ-885	ЗИЛ-130	5,0	7,69×2,5×2,09
ОдАЗ-9370	КамАЗ-5410	14,2	9,63×2,5×2,07
КАЗ-717	КамАЗ-5410	11,5	7,69×2,46×2,01
МАЗ-9397	МАЗ-500	20,0	10,1×2,5×2,15
4. Полуприцеп-самосвал
МАЗ-5232В		13,5	8,09×2,5×2,67
МАЗ-93801	МАЗ-5432	13,5	8,74×2,5×2,15
МАЗ-9397	МАЗ-5432	20	11,65×2,5×2,14

ПРИЛОЖЕНИЯ

Приложение 1

РАСЧЕТЫ ПО ФОРМИРОВАНИЮ ОПТИМАЛЬНЫХ МЕХАНИЗИРОВАННЫХ ЗВЕНЬЕВ ПРИ СТРОИТЕЛЬСТВЕ АВТОМОБИЛЬНЫХ ДОРОГ НЕБОЛЬШОЙ ПРОТЯЖЕННОСТИ

Задание

Построить участок автомобильной дороги I-c-a категории протяженностью 1 км.

Исходные данные

Ширина земляного полотна - 10 м

Ширина полосы движения - 3 м

Число полос движения - 2

Ширина укрепительной полосы - 0,5 м

Ширина полосы отвода - 28 м

Ширина срезки растительного слоя - 22,9 м

Высота насыпи - 1,50 м

Высота насыпи до дополнительного слоя - 0,95 м

Глубина срезки растительного слоя - 0,15 м

Ширина дополнительного слоя поверху - 12,18 м

То же понизу - 13,68 м

Ширина земляного полотна по подошве насыпи - 20,2 м

Ширина щебеночного основания поверху - 7,6 м

То же понизу - 7,96 м

Конструкция дорожной одежды

Уплотненный грунт подошвы насыпи
Песок	по ГОСТ 8736-93 - 0,25 м
Щебень	по ГОСТ 8367-93 - 0,18 м
Горячий щебеночный пористый асфальтобетон крупнозернистый	по ГОСТ 9128-97 - 0,08 м
Горячий плотный мелкозернистый асфальтобетон типа В марки II	по ГОСТ 9128-97 - 0,04 м

Объемы работ на 1 км автомобильной дороги

1. Очистка полосы отвода от леса, кустарника и растительного слоя:

всего - 22600 м²,

в том числе от кустарника - 0,60 га,

от леса с диаметром деревьев до 32 см - 0,40 га.

2. Устройство насыпи из привозного грунта - 18917 м³.

3. Устройство дополнительного слоя из песка:

средняя площадь S = (13,68 + 12,18) : 2 · 1000 = 12930 м².

§ 25ж, объем песка 29,35 · 129,3 = 3806,6 м³.

4. Устройство щебеночного основания:

средняя площадь S = (7,6 + 7,96) : 2 · 1000 = 7780 м².

§ 28, объем щебня фракции 40...70 мм,

V = 23,9 · 77,8 = 1859,4 м³,

то же фракции 10...20 мм, V = 1,5 · 77,8 = 116,8 м³.

5. Устройство асфальтобетонного покрытия, площадь покрытия S = 7 · 1000 = 7000 м².

§ 44, плотная смесь типа В марки II, Р = 9,94 · 70 = 695,8 т,

крупнозернистая щебеночная смесь Р = 9,77 · 2 · 70= 1367,8 т,

битум жидкий СГ(МГ)70/130 Р = (0,06 + 0,03) · 70 = 6,3 т.

6. Одиночная поверхностная обработка:

площадь S = 7 · 1000 = 7000 м².

§ 32, черный щебень фракции 15...25 мм, Р = 2,71 · 70 = 189,7 т,

битум вязкий БНД 90/130, Р = 0,0862 · 70 = 6,03 т.

Вне потока строительства участка дороги дополнительно рассмотрены вероятные конструктивные слои основания.

1. Щебеночное основание по способу пропитки толщиной 8 см:

площадь S = 7,6 · 1000 = 7600 м².

§ 29в, щебень фракции 40...70 мм, V = 9,18 · 76 = 698 м³,

то же фракции 20...40 мм, V = 1,02 · 76 = 78 м³,

битум вязкий БНД 90/130, Р = (0,82 + 0,0824) · 76 = 68,6 т.

2. Основание из черного щебня толщиной 8 см:

площадь S = 7,6 · 1000 = 7600 м².

§ 31, черный щебень фракции 20...40 мм, Р = 16,6 · 76 = 1262 т.

§ 33, то же фракции 10...20 мм, Р = 1,12 · 76 = 85 т,

битум жидкий, Р = 0,08 · 76 = 6,1 т.

3. Основание из песчано-гравийной смеси (ПГС) оптимального состава, обрабатываемой вяжущими материалами смешением на месте: площадь S = 76 · 1000 = 7600 м².

§ 29, песчано-гравийная смесь, V = 17,9 · 76 : 1,75 = 777,4 м³,

битум жидкий, Р = 0,985 · 76 = 68,95 т.

Расчет потребности в дорожно-строительной технике и автомобилях при строительстве автомобильных дорог в основном произведен по нормам времени из сборников на земляные работы Е2-1 и строительство автомобильных дорог Е17. Однако нормы выработки автомобилей, катков и другой техники определены по формулам в зависимости от дальности перевозки, скорости движения и других факторов.

1. Норма выработки автосамосвалов:

П = (8,2 · К_ис · Г) : (2 · l / v + t), т/см. (ф1)

2. Норма выработки поливомоечной машины:

П = (8,2 · Q · К_ис) : (2 · l /v + t₁ · Q), т/см. (ф2)

3. Норма выработки катка при уплотнении:

грунта П = (1000 · 8,2 · v · h · К_ис) : n, м³/см, (ф3)

асфальтобетона П = (1000 · 8,2 · в · v · h · К_ис · γ) : n, т/см, (ф4)

асфальтобетона и других материалов П = (1000 · 8,2 · в · v · К_ис) : n, м²/см. (ф5)

4. Норма выработки автогудронатора

П = (8,2 · Q · K_ис1) : (2 · l / v + t₂ + t₃), т/см. (ф6)

Условные обозначения

8,2 - продолжительность рабочей смены, ч;

Г - грузоподъемность автосамосвала, т;

l - дальность перевозки материала, км;

v - средняя скорость транспортного средства, км/ч;

t - среднее время простоя автосамосвала под погрузкой и маневрированием, t = 0,32 ч;

t₁ - время набора одной тонны воды в цистерну, t₁ = 0,08 ч;

t₂ - время наполнения цистерны одной тонной битума, t₂ = 0,14 ч;

t₃ - время розлива одной тонны битума, t₃ = 0,19 ч;

в - ширина полосы укатки, м;

h - толщина слоя укатки, м;

γ - объемный вес асфальтобетона, γ = 2,3 т/м³;

К_ис - коэффициент использования машины в смену.

В расчетах принято К_ис = 0,75 при уплотнении грунтов и К_ис = 0,5 при уплотнении асфальтобетона.

Расчет потребности в дорожной технике и механизмах при расчистке полосы отвода

1. Расчистка полосы отвода от кустарника средней густоты на площади 0,60 га.

Срезка кусторезом ДП-24

(табл. 1.112-2) n = 1,78 · 0,60 : 8,2 = 0,13 маш./см.

Корчевка кустарника корчевателем-собирателем ДП-8А

(табл. 1.112-5) n = 7,06 · 0,60 : 8,2 = 0,52 маш./см.

Сгребание кустарника тракторными граблями на тракторе Т-100М и перемещение до 50 м

(табл. 1.112-8) n = 5,15 · 0,60 : 8,2 = 0,38 маш./см.

2. Очистка полосы отвода от леса средней густоты с диаметром деревьев до 32 см на площади 0,40 га.

Количество деревьев 0,40 · 350 = 140 дер.

Кубатура при длине дерева до 7 м и среднем диаметре 30 см 0,60 · 140 = 84 м³.

Валка деревьев бензопилой. Уборка порубочных остатков и сжигание.

Е13-1, (табл. 1.2) n = 14 · 1,2 : 8,2 = 2 чел./см.

Трелевка трактором Т-100М древесины длиной до 100 м (табл. 13-5, табл. 2).

n_тр = 1,12 · 8,4 : 8,2 = 1,14 маш./см,

n_рс = 0,92 · 8,4 : 8,2 = 0,94 чел./см.

Разделка древесины бензопилой. Очистка мест разделки от порубочных остатков и их сжигание.

Е13-6, (табл. 1в) n = 0,75 · 8,4 : 8,2 = 0,77 маш./см.

Вывоз древесины на тракторе Т-100М на расстояние до 2 км

Е13-6 n = 6,2 · 0,84 : 8,2 = 0,63 маш./см,

n_рс = 2,55 · 1,4 : 8,2 = 0,43 чел./см.

Корчевка пней бульдозером ДЗ-171, засыпка подкоренных ям.

Е13-8 n = 0,5 · 14 : 8,2 = 0,85 маш./см.

3. Срезка растительного грунта на глубину 15 см бульдозером ДЗ-171 на площади S = 22900 м².

Е2-1-5, (табл. 3а) n = 22,9 · 0,66 : 8,2 = 1,84 маш./см.

Общая потребность в бульдозере

n = 0,85 + 1,84 = 2,69 маш./см.

4. Планировка полосы отвода автогрейдером ДЗ-122 за 4 прохода Е2-1-37, (табл. 1, табл. 2-2а).

n = (22900 · 0,18 · 1,25 · 4) : (1000 · 8,2) = 2,51 маш./см.

5. Уплотнение полосы отвода за 5 проходов катком ДУ-65 со скоростью 4...6 км/ч, в = 1,7 м.

П = 1000 · 1,7 · 5 · 8,2 · 0,75) : 5 = 10455 м²/см, (ф5)

n = 22900 : 10455 = 2,19 маш./см.

6. Вспомогательные работы по расчистке полосы от кустарника, разделке леса, валке древесины.

табл. 1-114, n_рс = 37,1 · 0,60 : 8,2 = 2,7 чел./см,

табл. 1-104, n_рс = 12,1 · 1,40 : 8,2 = 2,0 чел./см,

табл. 1-105, n_рс = 10,4 · 1,40 : 8,2 = 1,8 чел./см,

табл. 1-106, n_р_с = 52,6 · 1,40 : 8,2 = 10 чел./см.

Итого - 15,5 чел./см.

Всего - 15,5 + 2 + 0,94 + 0,43 = 18,87 чел./см.

Ведущая машина - бульдозер ДЗ-171.

Срок выполнения работ - 3 рабочих смены.

Механизированное звено в составе:

кусторез ДП-24 - 1,

корчеватель-собиратель ДП-8А - 1,

тракторные грабли на Т-100М - 1,

бульдозер ДЗ-171 - 1,

автогрейдерДЗ-122 - 1,

самоходный каток ДУ-65 - 1 и дорожные рабочие - 6 чел.,

- выполняет работу за 3 смены.

Земляные работы

Возведение насыпи из привозного грунта (суглинок) слоями толщиной 0,20 м. Объем работ - 18917 м³.

1. Разработка и погрузка грунта экскаватором ЭО-6112 в транспортные средства.

Е2-1-77 (табл. 4.4б) n = (18917 · 0,76) : (100 · 8,2) = 17,53 маш./см.

2. Перевозка грунта автосамосвалом.

Г = 10 т, I = 4 км, v = 22 км/ч, t = 0,32 ч, К_ис = 0,85,

П = (8,2 · 10 · 0,85) : (2 · 4:22 + 0,32) = 102 т/см

или 102 : 1,6 = 64 м³/см,

n = 18917:64 = 295,5 авт./см.

3. Восстановление профиля основания насыпи автогрейдером ДЗ-122 за 4 прохода на площади S = 20,2 · 1000 = 20200 м².

n = (20200 · 0,18 · 1,25 · 4) : (1000 · 8,2) = 2,21 маш./см.

4. Подкатка основания насыпи катком ДУ-65 за 4 прохода при скорости 6 км/ч.

П = (1000 · 1,7 · 6 · 8,2 · 0,75) : 4 = 15682 м²,

n = 20200 : 15682 = 1,3 маш./см.

5. Перемещение и разравнивание привозного грунта бульдозером ДЗ-171 на расстоянии до 10 м.

Е2-1-2г (табл. 2-3а), n = (18917 · 0,35) : (100 · 8,2) = 8,07 маш./см.

6. Планировка верха насыпи и промежуточных слоев с приданием поперечного уклона 20...40 ‰ автогрейдером ДЗ-122 за 3 прохода на площади

S = n · в · L,

где n - количество слоев, n = 5;

в - средняя ширина насыпи, в = (20,2 + 13,3) : 2 = 16,75 м;

L - длина участка дороги, L = 1000 м.

S = 5 · 16,75 · 1000 = 83750 м²,

Е2-1-37, табл. 2-20, табл. 1 (к = 1,25),

n = (83750 · 0,18 · 1,25 · 3) : (1000 · 8,2) = 13,74 маш./см.

Всего требуется автогрейдеров ДЗ-122,

N = 13,74 + 2,21 = 15,95 маш./см.

7. Уплотнение слоев насыпи самоходным катком ДУ-85-1 при средней скорости движения 6 км/ч за 12 проходов при ширине вальца 2 м и толщине слоя 0,20 м. К_ис = 0,75,

П = (1000 · 2 · 6 · 0,2 · 8,2 · 0,75) : 12 = 1230 м³/см, (ф3)

n = 18917 : 1230 = 15,34 маш./см.

8. То же катком ДУ-65.

в = 1,7 м, v = 6 км/ч, h = 0,2 м, t = 8,2 ч, К = 0,75, n = 10 прох.

П = (1000 · 1,7 · 6 · 0,2 · 8,2 · 0,75) : 10 = 1255 м³/см, (ф3)

n = 18917 : 1255 = 15,07 маш./см.

Всего требуется ДУ-65 N = 1,3 + 15,07 = 16,37 маш./см.

Ведущая машина - экскаватор ЭО-6112.

Срок строительства - 9 рабочих смен.

Механизированное звено в составе:

экскаватор ЭО-6112-2,

автосамосвал КамАЗ-55118-33,

бульдозер ДЗ-171-2, в том числе 1 для работы в карьере,

автогрейдер ДЗ-122 - 2,

каток ДУ-85-1 - 2, каток ДУ-65 - 2,

- выполняет работу за 9 рабочих смен.

Устройство дополнительного слоя основания из песка

1. Планировка (оправка) верха земляного полотна автогрейдером ДЗ-122 за 3...5 проходов на площади

S = в · l,

где в = 13,68 м, l = 1000 м, S = 13,68 · 1000 = 13680 м².

§ 2-1-37, табл. 2-2а, табл. 1 (к = 1,25),

n = (13680 · 0,18 · 4 · 1,25) : (1000 · 8,2) = 1,50 маш./см.

2. Подкатка земляного полотна катком ДУ-65 за 4 прохода.

в = 1,7 м, v = 6 км/ч, Т = 8,2 ч, К = 0,75, n = 4 прох.

П = (1000 · 1,7 · 6 · 0,75 · 8,2) : 4 = 15682 м²/см, (ф5)

n = 13680 : 15682 = 0,87 маш./см.

3. Разравнивание песка автогрейдером ДЗ-122 на площади

S = в · l, где в = 6,09 + 6,84 = 12,93 м, S = 12,93 · 1000 = 12930 м²,

§ 17-1, табл. 2-3, табл. 1 (к = 1,25),

n = (12930 · 0,15 · 1,25) : (100 · 8,2) = 2,96 маш./см.

Общая потребность в ДЗ-122 N = 2,87 + 1,46 = 4,33 маш./см.

4. Подкатка песчаного слоя катком ДУ-65 за 12 проходов.

П = (1000 · 1,7 · 4 · 8,2 · 0,75) : 12 = 3485 м²/см, (ф5)

n = 12930 : 3485 = 3,72 маш./см.

Общая потребность в ДУ-65 N = 3,72 + 0,85 = 4,57 маш./см.

5. Уплотнение песчаного слоя катком ДУ-58А.

в = 2,0 м, v = 4,0 км/ч, К = 0,75, n = 20 прох.

П = (1000 · 2 · 4 · 8,2 · 0,75) : 20 = 2460 м²/см, (ф5)

n = 12930 : 2460 = 5,27 маш./см.

6. Поливка водой песчаного слоя поливомоечной машиной ПМ-130Б из расчета 50 л/м³

Р = 0,050 · 3806,6 = 190,3 т,

К_ис = 0,85, Q = 6 т, I = 8 км, v = 22 км/ч, t = 0,08 т/ч,

П = (8,2 · 6 · 0,85) : (2 · 8 : 22 + 0,08 · 6) = 34,56 т/см, (ф2)

n = 190,3 : 34,56 = 5,50 маш./см.

7. Подвоз песка автосамосвалом грузоподъемностью 10 т на расстояние 2 км.

П = (8,2 · 10 · 0,85) : (2 · 12 : 22 + 0,32) = 49,4 т/см или

V = 49,4 : 1,6 = 31 м³/см, n = 3806 : 31 = 122,8 авт./см.

8. Погрузка песка экскаватором ЭО-6112.

§2-1-77 (табл. 4-4б), n = (3806,6 · 0,76) : (100 · 8,2) = 3,53 маш./см.

Ведущая машина - каток ДУ-65 и ДУ-58.

Срок строительства - 5 рабочих смен.

Механизированное звено в составе:

каток ДУ-58 - 1; каток ДУ-65 - 1,

экскаватор ЭО-6112 - 1,

автосамосвал КамАЗ 55118-24,

автогрейдер ДЗ-122 - 1,

поливомоечная машина ПМ-130Б - 1,

бульдозер ДЗ-171 (для работы в карьере) - 1,

дорожные рабочие - 2 чел.,

- выполняет работу за 5 смен.

Устройство щебеночного основания (покрытия) толщиной 18 см способом заклинки

1. Исправление профиля дополнительного слоя основания автогрейдером ДЗ-122 за 4 прохода на площади 12180 м².

Е2-1-37, табл. 2...20, табл. 1 (к = 1,25),

n = (12180 · 0,18 · 4 · 1,25) : (1000 · 8,2) = 1,34 маш./см.

2. Устройство боковых упоров автогрейдером ДЗ-122 за 6 проходов на площади 7780 м².

Е2-1-38, табл. 2-20, табл. 1 (к = 1,25),

n = (7780 · 0,23 · 6 · 1,25) : (1000 · 8,2) = 1,64 маш./см.

3. Поливка песка водой (Р = 0,010 · 7780 = 77,8 т) поливомоечной машиной ПМ-130Б (П = 34,56 т/см).

n = 77,8 : 34,56 = 2,24 маш./см.

4. Подкатка корыта катком ДУ-65 за 6 проходов со скоростью до 6 км/ч.

П = (1000 · 1,7 · 6 · 0,75 · 8,2) : 6 = 10455 м²/см,

n = 7780 : 10455 = 0,74 маш./см.

5. Подвоз щебня фракции 40...70 (10...20) мм

(V = 1859,4 + 116,8 = 1976,2 м³) автосамосвалом (10 т).

l = 10 км, v = 25 км/ч, t = 0,32 ч,

П = (8,2 · 10 · 0,85) : (2 · 10 : 25 + 0,32) = 62,2 т/см

или 62,2 : 1,75 = 35,6 м³/см, (ф1)

n = 1976,2 : 35,6 = 55,6 авт./см.

6. Разравнивание (укладка) щебня фракции 40...70 мм:

бульдозером ДЗ-171,

Е17-1 (табл. 2...8), n = (7780 · 0,21) : (100 · 8,2) = 1,99 маш./см;

щебнераспределителем ДС-8А (ДС-54),

П = 70 м³/ч, К_ис = 0,75 (Справочник. Строительство автодорог, табл. XVI-44),

n = 1859,4 : (70 · 0,75 · 8,2) = 4,3 маш./см.

7. Планирование щебеночного основания автогрейдером ДЗ-122 под поперечный уклон 20 ‰ после разравнивания щебня бульдозером.

Е17-1 (табл. 2...8, табл. 1), n = (7780 · 0,18 · 1,25) : 8,2 = 2,13 маш./см.

Общая потребность в автогрейдерах ДЗ-122:

при разравнивании щебня бульдозером N = 5,07 маш./см,

при укладке щебнераспределителем N = 2,94 маш./см.

8. Подкатка щебня фракции 40...70 мм катком ДУ-47Б за 8 проходов со скоростью 3 км/ч.

П = (1000 · 1,4 · 3 · 8,2 · 0,75) : 8 = 3229 м³/см, (ф5)

n = 7780 : 3229 = 2,41 маш./см.

9. Поливка водой щебня фракции 40...70 мм поливомоечной машиной ПМ-130Б с расходом 20 л/м² (Р = 7760 · 0,02 = 155,2 т).

n = 155,2 : 34,56 = 4,49 маш./см.

10. Уплотнение щебня фракции 40...70 мм катком ДУ-65 за 20 проходов со скоростью 4 км/ч.

П = (1000 · 1,7 · 4 · 8,2 · 0,75) : 20 = 2091 м²/см, (ф5)

n = 7780 : 2091 = 3,72 маш./см.

11. Вскирковка и оправка щебеночного слоя вручную на площади S = 7780 · 0,10 = 778 м² (допустимая переделка 10 % от общей площади). Е-17-30.4Г; Е-17-31.2Б,

n = 778 · (6,5 + 2,1) : (100 · 8,2) = 8,2 чел./см.

12. Подкатка вскиркованной площади катком ДУ-47Б за 8 проходов (П = 3229 м²/см).

n = 778 : 3229 = 0,24 маш./см.

Общая потребность в катках ДУ-47Б

N = 0,24 + 2,41 = 2,65 маш./см.

13. Вывоз щебня расклинивающей фракции 10...20 мм и россыпь ее распределителем Т-224.

П = 30 м³/ч, К_ис = 0,75. (Справочник. Строительство автодорог, табл. XVI-44).

n = 116,8 : (30 · 0,75 · 8,2) = 0,63 маш./см.

14. Поливка водой щебня фракции 10...20 (5...10) мм поливомоечной машиной с расходом 5 л/м² каждой фракции.

n = 2 · 0,005 · 7780 : 34,56 = 2,24 маш./см.

Общая потребность в ПМ-130Б при устройстве основания

N = 2,24 + 4,49 + 2,24 = 8,97 маш./см.

То же при устройстве покрытия.

N = 2,24 + 4,49 + 4,49 = 11,22 маш./см.

15. Россыпь щебня фракции 5...10 мм (V = 10 · 7,78 = 77,8 м³) щебнераспределителем Т-224.

n = 77,8 : (30 · 0,75 · 8,2) = 0,42 маш./см.

16. Уплотнение щебня фракции 10...20 (5...10) мм катком ДУ-65 за 6 проходов со скоростью 3 км/ч.

П = (1000 · 1,7 · 3 · 8,2 · 0,75) : 6 = 5227 м²/см, (ф5)

n = (7780 : 5227) · 2 = 2,98 маш./см.

17. Вывоз каменной мелочи (V = 155,6 м³) автосамосвалом грузоподъемностью 10 т (П = 35,6 м³/см).

n = 155,6 : 35,6 = 4,37 авт./см.

Всего требуется автосамосвалов (10 т)

N = 55,6 + 4,37 = 59,97 маш./см.

18. Россыпь каменной мелочи щебнераспределителем Т-224.

n = 77,8 : (30 · 0,75 · 8,2) = 0,42 маш./см.

Всего требуется щебнераспределителя Т-224:

при устройстве основания - 0,63 маш./см,

при устройстве покрытия N = 0,42 + 0,42 + 0,63 = 1,47 маш./см.

19. Укатка каменной мелочи катком ДУ-65 за 6 проходов со скоростью 3 км/ч (П = 5227 м²/см).

n = 7780 : 5227 = 1,49 маш./см.

Всего требуется катков ДУ-65:

при устройстве основания

N = 0,74 + 3,72 + 1,49 = 5,95 маш./см,

при устройстве покрытия

N = 0,74 + 3,72 + 1,49 + 2,98 = 8,93 маш./см.

20. Разбивка основания, оправка его вручную - 2 дорожных рабочих (по опыту работы).

21. Погрузка щебня экскаватором ЭО-4321 в транспорт:

при устройстве основания

n = (1976,2 · 1,4) : (100 · 8,2) = 3,38 маш./см,

при устройстве покрытия (V = 1976,2 + 77,8 · 2 = 2131,8 м³)

n = (2131,8 · 1,4) : (100 · 8,2) = 3,64 маш./см.

Ведущая машина - экскаватор ЭО-4321.

Срок строительства - 4 рабочих смены.

Механизированное звено в составе:

экскаватор ЭО-4321 - 1,

автосамосвал КамАЗ-55118 - 14(15),

каток ДУ-47Б - 1; каток ДУ-65 - 2(3),

поливомоечная машина ПМ-130Б - 2(3),

автогрейдер ДЗ-122 - 1,

бульдозер ДЗ-171 (щебнераспределитель ДС-8А) - 1,

щебнераспределитель Т-224 - 1,

дорожные рабочие - 2 чел.,

- выполняет работу за 4 смены.

В скобках показана потребность в машинах для устройства щебеночного покрытия.

Устройство щебеночного основания по способу пропитки толщиной 8 см

1. Очистка щебеночного основания от пыли и грязи машиной ПМ-130Б (П = 34,56 т/см). Объем воды V = 0,005 · 7600 = 38 т,

n = 38 : 34,56 = 1,10 маш./см.

2. Укладка и разравнивание щебня фракции 40...70 мм распределителем ДС-8А.

n = 698 : (75 · 0,75 · 8,2) = 1,51 маш./см.

3. Уплотнение катком ДУ-47Б за 5...7 проходов при скорости 3 км/ч и К_ис = 0,65.

П = (1000 · 1,4 · 3 · 8,2 · 0,65) : 6 = 3731 м²/см, (ф5)

n = 7600 : 3731 = 2,04 маш./см.

4. Розлив вяжущего (Р = 68,60 т) автогудронатором ДС-39А.

П = (8,2 · 3,5 · 0,85) : (2 · 10 : 25 + 0,14 + 0,19) = 21,6 т/см, (ф6)

n = 68,60 : 21,6 = 3,2 маш./см.

5. Россыпь щебня фракции 20...40 мм (V = 78,0 м³) щебнераспределителем ДС-8А.

n = 78 : (75 · 0,65 · 8,2) = 0,17 маш./см.

Общая потребность в распределителе ДС-8А

N = 0,17 + 1,51 = 1,68 маш./см.

6. Уплотнение щебня катком ДУ-62А за 4 прохода при скорости 3 км/ч, в = 2 м, К_ис = 0,65.

П = (1000 · 2 · 3 · 8,2 · 0,65) : 4 = 7995 м²/см,

n = 7600 : 7995 = 0,95 маш./см.

7. Вывоз щебня (Р = 698 + 78 = 776 м³) автосамосвалом (10 т).

(П = 35,6 м³/см) n = 776 : 35,6 = 21,8 авт./см.

8. Погрузка щебня экскаватором ЭО-4321 в транспортные средства.

n = (776 · 1,4) : (100 · 8,2) = 1,32 маш./см.

Ведущая машина - каток ДУ-47Б.

Срок строительства - 2 рабочие смены.

Механизированное звено в составе:

каток ДУ-47Б - 1;

каток ДУ-62А - 1,

поливомоечная машина ПМ-130Б - 1,

автогудронатор ДС-39А - 2,

щебнераспределитель ДС-8А - 1,

экскаватор ЭО-4321 - 1,

автосамосвал КамАЗ-55118 - 11,

дорожные рабочие - 4 чел.,

- выполняет работу за 2 рабочие смены.

Устройство основания из черного щебня толщиной 8 см

1. Приготовление черного щебня на установке Д-158 с нормой выработки П = 45 · 8,2 · 0,9 = 334 т/см.

2. Очистка щебеночного основания от пыли и грязи машиной ПМ-130Б (П = 34,56 т/см). Объем воды V = 0,005 · 7600=38 т.

n = 38 : 34,56 = 1,1 маш./см.

3. Подгрунтовка щебеночного основания жидким битумом (Р = 0,88 · 76 = 6,1 т) автогудронатором ДС-39А (П = 21,6 т/см).

n = 6,1 : 21,6 = 0,28 маш./см.

4. Укладка черного щебня фракции 20...40 мм (Р = 1262 т) асфальтоукладчиком ДС-181 (П = 250 т/ч, К_ис = 0,5).

n = 334 : (8,2 · 250 · 0,50) = 0,32 маш./см.

Общая потребность в ДС-181 N = 1262 : 334 = 3,78 маш./см.

5. Подкатка черного щебня фракции 20...40 мм катком ДУ-47Б за 6 проходов при скорости 3 км/ч, К_ис = 0,750, h = 0,08 м, γ = 2,3 т/м³.

П = (1000 · 1,4 · 3 · 8,2 · 0,75 · 0,08 · 2,3) : 6 = 792 т/см, (ф4)

n = 664 : 792 = 0,84 маш./см. Общая потребность в ДУ-47Б N = 1262 : 792 = 1,6 маш./см.

6. Укатка черного щебня фракции 20...40 мм катком ДУ-65 за 12 проходов со скоростью 3 км/ч, К_ис = 0,75.

П = (1000 · 1,7 · 3 · 0,75 · 0,08 · 2,3 · 8,2) : 12 = 480 т/см.

Всего требуется ДУ-65 N = 1262 : 480 = 2,63 маш./см.

7. Россыпь черного щебня фракции 20...40 мм (Р = 334 т) щебнераспределителем Т-224.

n = 334 : (30 · 0,75 · 8,2) = 0,18 маш./см.

8. Укатка черного щебня фракции 10...20 мм. (S = 7600 м²) катком ДУ-65 за 8 проходов при скорости 3 км/ч, в = 1,7 м.

П = (1000 · 1,7 · 3 · 8,2 · 0,75) : 8 = 5227 м²/см,

n = 7600 : 5227 = 1,45 маш./см.

Общая потребность в катке ДУ-65 N = 2,63 + 1,45 = 4,08 маш./см.

9. Подвоз черного щебня (Р = 1262 + 85 = 1347 т) автосамосвалом МАЗ-5549 на расстояние 10 км со скоростью 25 км/ч.

П = (8,2 · 8 · 0,85) : (2 · 10 : 25 + 0,32) = 49,8 т/см,

n = 1347 : 49,8 = 27,1 авт./см.

10. Очистка кузова автосамосвала от остатков черного щебня, устранение дефектов, разбивка основания, обрубка поперечных швов - 3 чел. в смену.

Ведущая машина - каток ДУ-65.

Срок строительства - 2 рабочих смены.

Механизированное звено в составе:

каток ДУ-65 - 2, каток ДУ-47Б - 1,

асфальтоукладчик ДС-181 - 1,

щебнераспределитель Т-224 - 1,

автогудронатор ДС-39А - 1,

поливомоечная машина ПМ-130Б - 1,

автосамосвал МАЗ-5549 - 14,

дорожные рабочие - 3 чел.,

- выполняет работу за 4 рабочие смены.

Устройство оснований из песчано-гравийных смесей оптимального состава, обрабатываемых вяжущими материалами, смешением на месте на площади S = 7600 м²

1. Очистка щебеночного основания от пыли и грязи машиной ПМ-130Б (П = 34,56 т/см). Объем воды Р = 0,005 · 7600 = 38 т,

n = 38 : 34,56 = 1,1 маш./см.

2. Разравнивание ПГС автогрейдером ДЗ-122 за 4 прохода. Е17-4, табл. 2-3, табл. 1 (к = 1,25),

n = 76 · 0,05 · 8,2 · 1,25 = 0,6 маш./см.

3. Первый розлив битума (Р = 34,5 т) автогудронатором ДС-39А (П = 21,6 т/см).

n = 34,5 : 21,6 = 1,6 маш./см.

4. Предварительное перемешивание ПГС:

автогрейдером ДЗ-122 за 12 проходов, §17-4, табл. 2-5, табл. 1 (к = 1,25).

n = 76 (0,05 + 8 · 0,01) · 1,25 : 8,2 = 1,5 маш./см,

фрезой ДС-74 за 2 прохода по 3 полосам (6 км) со скоростью 0,685 км/ч, К_ис = 0,85.

n = 6 : (0,685 · 0,85 · 8,2) = 1,27 маш./см.

5. Разравнивание смеси автогрейдером ДЗ-122 под второй розлив вяжущего на площади 7600 м² за 4 прохода, §17-4, табл. 2-3, табл. 1 (к = 1,25).

n = 76 · 0,05 · 1,25 : 8,2 = 0,60 маш./см.

6. Второй розлив битума (Р = 34,5 т) автогудронатором ДЗ-39А (П = 21,6 т/см).

n = 34,5 : 21,6 = 1,6 маш./см.

Всего требуется ДС-39А N = 1,6 + 1,6 = 3,2 маш./см.

7. Окончательное перемешивание ПГС:

автогрейдером ДЗ-122 за 20-27 проходов, §Е17-4, табл. 2-6, табл. 1 (к = 1,25),

n = 76 · (0,49 - 0,17) · 1,25 : 8,2 = 4,86 маш./см,

фрезой ДС-74 за 3 прохода по 3 полосам (9 км) со скоростью 0,685 км/ч, К_ис = 0,85,

n = 9 : (0,685 · 0,85 · 8,2) = 1,88 маш./см.

8. Окончательное профилирование ПГС автогрейдером ДЗ-122, §17-4, табл. 2-12, табл. 1 (к = 1,25).

n = 76 · 0,08 · 1,25 : 8,2 = 0,93 маш./см.

Всего требуется ДЗ-122

N = 0,93 + 4,86 + 0,6 + 1,5 + 0,6 = 8,49 маш./см.

Всего требуется ДС-74 N = 1,27 + 1,88 = 3,15 маш./см.

9. Укатка ПГС катком ДУ-63-1 за 8 проходов со скоростью 3 км/ч в = 1,7 м, К_ис = 0,75.

П = (1000 · 1,7 · 3 · 0,5 · 8,2) : 8 = 3920 м²/см,

n = 7600 : 3920 = 1,94 маш./см.

10. Подвоз ПГС (V = 777 м³) на расстояние 16 км автосамосвалом 10 т со скоростью 27 км/ч.

П = (8,2 · 0,85 · 10) : (2 · 16 : 27 + 0,32) = 50 т/см или 29 м³/см,

n = 777 : 29 = 26,8 авт./см.

11. Погрузка ПГС экскаватором (ЭО-4321) в транспортные средства.

n = 777 : (8,2 · 0,85 · 100) = 1,23 маш./см.

12. Разравнивание материала вручную, подсыпка в отдельных местах, обмер валика шаблоном, разбивка основания - 3 чел. в смену.

Механизированное звено в составе:

автогрейдер ДЗ-122 - 3,

автогудронатор ДС-39А - 1,

экскаватор Э0-4321 - 1,

каток ДУ-63-1 - 1,

машина ПМ-130Б - 1,

автосамосвал КамАЗ 55118 - 9,

дорожные рабочие - 3 чел.,

- выполняет работу за 4 смены;

Механизированное звено в составе:

дорожная фреза ДС-74 - 1,

автогрейдер ДЗ-122 - 1,

автогудронатор ДС-39А - 1,

каток ДУ-63-1 - 1,

машина ПМ-130Б - 1,

экскаватор ЭО-4321 - 1,

автосамосвал КамАЗ-55118 - 9,

дорожные рабочие - 3 чел.,

- выполняет работу за 3 смены.

Устройство двухслойного асфальтобетонного покрытия

1. Приготовление асфальтобетонной смеси на установке Д-158, дополнительно укомплектованной агрегатом для минерального порошка и бункером готовой смеси. Выработка смеси в смену

П = 2 · 45 · 8,2 · 0,9 = 664 т/см.

2. Очистка основания от пыли и грязи поливомоечной машиной ПМ-130Б (П = 34,56 т/см). Объем воды Р = 0,005 · 7600 = 38 т,

n = 38 : 34,56 = 1,1 маш./см.

3. Двойной розлив жидкого битума (Р = 6,3 т) по щебеночному основанию (нижнему слою покрытия) автогудронатором ДС-39А.

n = 6,3 : 21,6 = 0,3 маш./см.

4. Укладка, разравнивание крупнозернистой смеси (Р = 1367,8 т) укладчиком ДС-181 с темпом 664 т/см.

n = 664 : (250 · 8,2 · 0,5) = 0,65 маш./см.

Время укладки смеси Т = 1367,8 : 664 = 2,06 раб./см.

5. Подкатка смеси катком ДУ-63-1 со скоростью 1,5 км/ч за 4 прохода.

П = (1000 · 1,7 · 1,5 · 8,2 · 0,08 · 2,3 · 0,75) : 4 = 721 т/см, (ф4)

n = 664 : 721 = 0,92 маш./см.

N_k = 1367,8 : 721 = 1,9 маш/см.

6. Уплотнение смеси катком ДУ-63 при скорости 3,5 км/ч за 12 проходов.

П = (1000 · 1,7 · 3,5 · 8,2 · 0,08 · 2,3 · 0,75) : 12 = 561 т/см, (ф4)

n = 664 : 561 = 1,18 маш./см.

N_k = 1367,8 : 561 = 2,43 маш/см.

7. Очистка нижнего слоя покрытия от пыли и грязи машиной ПМ-130Б (П = 34,56 т/см). Объем воды Р = 0,005 · 7000 = 35 т,

n = 35 : 34,56 = 1,01 маш./см.

Общая потребность в машинах ПМ-130Б

N = 1,1 + 1,01 = 2,11 маш./см.

8. Укладка, разравнивание плотной смеси типа В марки II укладчиком ДС-181.

n = 664 : (250 · 8,2 · 0,5) = 0,65 маш./см.

Время укладки смеси типа В Т = 695,8 : 664 = 1,05 маш./см.

N_укл = 2,06 + 1,05 = 3,11 маш/см.

9. Подкатка смеси катком ДУ-63-1 при скорости 2,5 км/ч за 4 прохода.

П = (1000 · 1,7 · 2,5 · 8,2 · 0,04 · 2,3 · 0,5) : 4 = 601 т/см, (ф4)

n = 695,8 : 601 = 1,14 маш./см.

N_k= 2,9 + 1,14 = 3,04 маш/см.

10. Уплотнение смеси катком ДУ-63-1 при скорости 3,5 км/ч за 12 проходов.

П = (1000 · 1,7 · 3,5 · 8,2 · 0,04 · 2,3 · 0,5) : 12 = 280 т/см, (ф4)

n = 695,8 : 280 = 2,48 маш./см,

N_k= 2,43 + 2,48 = 4,91 маш/см.

11. Подвоз асфальтобетонной смеси автосамосвалом 8 т на расстояние 10 км со скоростью 25 км/ч.

П = (8,2 · 8 · 0,85) : (2 · 10 : 25 + 0,32) = 49,8 т/см,

n = 334 : 49,8 = 6,7 авт./см.

Общая потребность в автосамосвалах (8 т)

N = (1367,8 + 695,8) : 49,8 = 41,4 авт./см.

Ведущая машина - катки самоходные.

Срок строительства - 3 рабочие смены.

Механизированное звено в составе:

асфальтоукладчик ДС-181 - 1,

поливомоечная машина ПМ-130Б - 1,

автогудронатор ДС-39А - 1,

автосамосвал МАЗ-5549 - 14,

дорожные рабочие - 4 чел.,

самоходный каток ДУ-63-1 для подкатки смеси верхнего и нижнего слоев - 1,

самоходный каток ДУ-63 для уплотнения смеси нижнего и верхнего слоя - 2,

- выполняет работу за 3 смены.

Одиночная поверхностная обработка покрытия

I. С применением необработанного щебня фракции 10-15 (15-20, 15-25) мм.

Объем работ S = 7000 м².

Потребность в щебне фракции 10...15 мм V = 1,28 · 70 = 89,6 м³;

то же битума марки БНД90/130, Р = 0,113 · 70 = 7,91 т.

1. Очистка покрытия от пыли и грязи поливомоечной машиной ПМ-130Б (П = 34,56 т/см). Объем воды V = 0,005 · 7000 = 35 т.

n = 35 : 34,56 = 1,01 маш./см.

2. Розлив битума марки БНД 90/130 по покрытию с температурой 150 °С автогудронатором ДС-39А (П = 21,6 т/см).

n = 7,91 : 21,6 = 0,37 маш./см.

3. Россыпь щебня распределителем Т-224.

n = 89,6 : (30 · 0,75 · 8,2) = 0,49 маш./см.

4. Уплотнение щебня катком ДУ-63 за 5 проходов со скоростью 3 км/ч.

П = (1000 · 1,7 · 3 · 8,2 · 0,5) : 5 = 4182 м²/см,

n = 7000 : 4182 = 1,67 маш./см.

5. Подвоз щебня автосамосвалом 8 т (П = 49,8 т/см).

n = (89,6 · 1,75) : 49,8 = 3,15 авт./см.

6. Исправление мелких дефектов при формировании поверхностной обработки покрытия - 4 чел. (по опыту работы).

Ведущая машина - каток ДУ-63.

Срок выполнения - 1 рабочая смена.

Механизированное звено в составе:

каток ДУ-63 - 2,

машина ПМ-130Б - 1,

автогудронатор ДС-39А - 1,

щебнераспределитель Т-224 - 1,

автосамосвал МАЗ-5549 - 4,

дорожные рабочие - 4,

- выполняет работу за 1 смену.

II. С применением черного щебня фракции 15...25 мм.

Объем работ S = 7000 м².

Потребность в черном щебне фракции 15...25 мм

Р = 2,71 · 70 = 189,7 т или V = 89,6 м³.

То же в битуме марки БНД 90/130, Р = 0,862 · 7000 = 6,03 т.

1. Очистка покрытия от пыли и грязи поливомоечной машиной ПМ-130Б (П = 34,56 т/см). Объем воды Р = 0,005 · 7000 = 35 т,

n = 35 : 34,56 = 1,01 маш./см.

2. Розлив битума марки БНД 90/130 по покрытию с температурой 150 °С автогудронатором ДС-39А (П = 21,6 т/см).

n = 6,03 : 21,6 = 0,28 маш./см.

3. Укладка черного щебня распределителем Т-224.

n = 89,6 : (30 · 0,75 · 8,2) = 0,49 маш./см.

4. Уплотнение черного щебня катком ДУ-63 за 5 проходов со скоростью 3 км/ч.

П = (1000 · 1,7 · 3 · 8,2 · 0,5) : 5 = 4182 м²/см,

n = 7000 : 4182 = 1,67 маш./см.

5. Подвоз черного щебня автосамосвалом 8 т (П = 49,8 т/см).

n = 189,7 : 49,8 = 3,8 авт./см.

6. Исправление мелких дефектов при формировании поверхностной обработки покрытия - 4 чел. (по опыту работы).

Ведущая машина - каток ДУ-63.

Механизированное звено в составе:

каток ДУ-63 - 2,

машина ПМ-130Б - 1,

автогудронатор ДС-39А - 1,

щебнераспределитель Т-224 - 1,

автосамосвал МАЗ-5549 - 4,

дорожные рабочие - 4,

- выполняет работу за 1 смену.

III. С применением черного щебня, укладываемого битумощебнераспределителем.

Объем работ S = 7000 м².

Потребность в черном щебне фракции 15...25 мм

Р = 2,71 · 70 = 189,70 т.

То же в битуме марки БНД 90/130, разжиженном керосином,

Р = 0,08 · 7000 = 5,60 т.

Керосин Р = 5,6 · 0,10 = 0,56 т.

1. Очистка покрытия от пыли и грязи поливомоечной машиной ПМ-130Б (П = 34,56 т/см). Объем воды Р = 0,005 · 7000 = 35 т.

n = 35 : 34,56 = 1,01 маш./см.

2. Подвоз битума для заправки емкости битумощебнераспределителя автогудронатором ДС-39А (П = 21,6 т/см).

n = (5,6 + 0,56) : 21,6 = 0,29 маш./см.

3. Подвоз черного щебня автосамосвалом (8 т) (П = 49,8 т/см).

n = 189,7 : 49,8 = 3,8 авт./см.

4. Подгрунтовка покрытия битумом и укладка черного щебня битумощебнераспределителем РД-701 (П = 4375 м²/ч - норма из паспорта машины).

n = 7000 : (4375 · 0,5 · 8,2) = 0,40 маш./см.

5. Уплотнение черного щебня катком ДУ-63 за 5 проходов со скоростью 3 км/ч.

П = (1000 · 1,7 · 3 · 8,2 · 0,75) : 5 = 6273 м²/см,

n = 7000 : 6273 = 1,21 маш./см.

6. Исправление мелких дефектов при формировании поверхностной обработки покрытия - 4 чел. (по опыту работы).

Ведущая машина - каток ДУ-63.

Срок выполнения - 1 рабочая смена.

Механизированное звено в составе:

каток ДУ-63 - 2,

машина ПМ-130Б - 1,

автогудронатор ДС-39А - 1,

битумощебнераспределитель РД-701 - 1,

автосамосвал МАЗ-5549 - 4,

дорожные рабочие - 4,

- выполняет работу за 1 смену.

IV. Устройство шероховатого покрытия методом втапливания черного щебня.

Объем работ S = 7000 м².

Потребность в черном щебне фракции 15-20 мм Р = 147 т или V = 84 м³

1. Подкатка свежеуложенного верхнего слоя покрытия катком ДУ-63-1 за 4 прохода со скоростью 2,5 км/ч.

П = (1000 · 1,7 · 2,5 · 8,2 · 0,75) : 4 = 6534 м²/см,

n = 7000 : 6534 = 1,07 маш./см.

2. Подвоз черного щебня автосамосвалом (8 т) (П = 49,8 т/см).

n = 147 : 49,8 = 2,95 авт./см.

3. Укладка черного щебня при температуре 140...160 °С щебнераспределителем Т-224.

n = 84 : (30 · 0,75 · 8,2) = 0,46 маш./см.

4. Подкатка черного щебня катком ДУ-63-1 за 4 прохода со скоростью 2,5 км/ч.

n = 7000 : 6534 = 1,07 маш./см.

Всего потребность в катке ДУ-63-1

N = 1,07 + 1,07 = 2,14 маш./см.

5. Втапливание и уплотнение черного щебня в верхний слой покрытия катком ДУ-63 за 12 проходов со скоростью 3 км/ч.

П = (1000 · 1,7 · 3 · 8,2 · 0,5) : 12 = 2613 м²/см,

n = 7000 : 2613 = 2,68 маш./см.

6. Исправление мелких дефектов при втапливании черного щебня - 4 чел. (по опыту работы).

Ведущая машина - каток ДУ-63-1.

Срок выполнения - 2 рабочие смены.

Механизированное звено в составе:

каток ДУ-63-1 - 1, каток ДУ-63 - 1,

щебнераспределитель Т-224 - 1,

автосамосвал МАЗ-5549 - 2,

дорожные рабочие (по опыту работы) - 4,

- выполняет работу за 2 рабочие смены.

V. Устройство шероховатого покрытия из многощебенистой (50...85 % щебня) асфальтобетонной смеси.

Объем работ S = 7000 м².

Потребность в асфальтобетонной смеси (слой 2,5 см)

Р = 0,025 · 7000 · 2,6 = 455 т.

Потребность в битуме марки СГ70/130 Р = 0,0005 · 7000 = 3,5 т.

1. Очистка покрытия от пыли и грязи поливомоечной машиной ПМ-130Б (П = 34,56 т/см). Объем воды Р = 0,005 · 7000 = 35 т.

n = 35 : 34,56 = 1,01 маш./см.

2. Подгрунтовка покрытия жидким битумом при температуре 50...70 °С автогудронатором ДС-39А (П = 21,6 т/см).

n = 3,5 : 21,6 = 0,16 маш./см.

3. Подвоз асфальтобетонной смеси автосамосвалом (8 т) (П = 49,8 т/см).

n = 455 : 49,8 = 9,1 авт./см.

4. Укладка смеси укладчиком ДС-143 при выпуске ее за смену на АБЗ 334 т/см.

n = 455 : 334 = 1,36 маш./см.

5. Укатка смеси:

катком ДУ-63-1 за 6 проходов со скоростью 4 км/ч.

П = (1000 · 1,7 · 3 · 8,2 · 0,75) : 6 = 5227 м²/см,

n = 7000 : 5227 = 1,34 маш./см.

дорожные рабочие - 4 чел. (по опыту работы).

Ведущая машина - каток ДУ-63.

Механизированное звено в составе:

поливомоечная машина ПМ-130Б - 1,

каток ДУ-63-1 - 1, каток ДУ-63 - 1,

автогудронатор ДС-39А - 1,

асфальтоукладчик ДС-143 - 1,

автосамосвал МАЗ-5549 - 5,

дорожные рабочие (по опыту работы) - 4,

- выполняет работу за 2 рабочие смены.

Двойная поверхностная обработка покрытия

Объем работ S = 7000 м².

Потребность в материалах:

битум вязкий БНД90/130, Р = 0,284 · 70 = 19,88 т,

черный щебень фракции 15...20 мм V = 1,82 · 70 = 127,4 м³,

то же фракции 5...10 мм - V = 1,28 · 70 = 89,6 м³.

1. Очистка покрытия от пыли и грязи поливомоечной машиной ПМ-130Б (П=34,56 т/см). Объем воды Р = 0,005 · 7000 = 35 т,

n = 35 : 34,56 = 1,01 маш./см.

2. Первый розлив вяжущего БНД 90/130 (Р = 0,0016 · 7000 = 11,2 т) автогудронатором ДС-39А.

(П = 21,6 т/см), п = 11,2 : 21,6 = 0,52 маш./см.

3. Подвоз щебня автосамосвалом (8 т) (П = 49,8 т/см).

n = 1,75 · (127,4 + 89,6) : 49,8 = 7,65 авт./см.

4. Первая россыпь щебня фракции 15...20 мм щебнераспределителем Т-224.

n = 127,4 : (30 · 0,65 · 8,2) = 0,69 маш./см.

5. Укатка первого слоя щебня фракции 15...20 мм катком ДУ-63 за 4 прохода со скоростью 3 км/ч (П = 5227 м²/см).

n = 7000 : 5227 = 1,34 маш./см.

6. Второй розлив битума марки БНД 90/130 (Р = 0,124 · 70 = 8,68 т) автогудронатором ДС-39А (П = 21,6 т/см).

n = 8,68 : 21,6 = 0,40 маш./см.

Всего требуется ДС-39А

N = 0,40 + 0,52 = 0,92 маш./см.

7. Вторая россыпь щебня фракции 5...10 мм щебнераспределителем Т-224.

n = 89,6 : (30 · 0,65 · 8,2) = 0,49 маш./см.

Всего требуется Т-224

N = 0,69 + 0,49 = 1,18 маш./см.

8. Укатка второго слоя щебня фракции 5...10 мм катком ДУ-63 за 4 прохода (П = 5227 м²/см).

n = 7000 : 5227 = 1,34 маш./см.

Всего требуется ДУ-63 N = 1,34 + 1,34 = 2,68 маш./см.

Ведущая машина - каток ДУ-63.

Механизированное звено в составе:

поливомоечная машина ПМ-130Б - 1,

каток ДУ-63 - 2,

автогудронатор ДС-39А - 1,

щебнераспределитель Т-224 - 1,

автосамосвал МАЗ-5549 - 4,

дорожные рабочие - 4 чел. (по опыту работы),

- выполняет работу за 2 рабочие смены.

Приложение 2

ОСНОВНЫЕ ТЕРМИНОЛОГИЧЕСКИЕ ПОНЯТИЯ ОБ АВТОМОБИЛЬНЫХ ДОРОГАХ (РИС. 24)

ЗЕМЛЯНОЕ ПОЛОТНО - дорожное сооружение, служащее основанием для размещения конструктивных слоев дорожной одежды и других элементов. Возводится из местных материалов. Земляное полотно строят в виде насыпей, выемок, а на косогорах - полунасыпей-полувыемок.

НАСЫПЬ - инженерное земляное сооружение из насыпного грунта, в пределах которого вся поверхность земляного полотна расположена выше уровня земли.

ВЫЕМКА - земляное сооружение, выполненное путем срезки естественного грунта по заданному профилю; при этом вся поверхность земляного полотна расположена ниже поверхности земли.

ПОЛУНАСЫПЬ-ПОЛУВЫЕМКА - земляное сооружение на косогоре, выполненное путем срезки уступом части естественного грунта с использованием его в полунасыпи или в отвал.

ОБОЧИНА (А₀) - боковая полоса земляного полотна с каждой его стороны между бровкой и кромкой проезжей части, предназначенная для предохранения краев дорожной одежды от разрушения, вынужденной остановки транспорта, размещения ограждений, средств сигнализации и других средств, обеспечивающих безопасность движения.

ОТКОС (0) - боковая наклонная поверхность, ограничивающая земляное сооружение или склоны естественного рельефа.

КОЭФФИЦИЕНТ ЗАЛОЖЕНИЯ ОТКОСА (1:m) - отношение высоты откоса к его горизонтальной проекции - заложению.

БРОВКА (б) - линия пересечения плоскости откоса и поверхности земляного полотна в месте их сопряжения.

БАНКЕТ (бан.) - сооружение правильной формы (трапецеидального или треугольного сечения) из грунта, отсыпаемого вдоль верхней бровки выемки для ограждения и защиты ее откосов от размыва поверхностными водами.

КОНТРБАНКЕТ - инженерное сооружение из камня или грунта, устраиваемое в виде подсыпки насыпи взамен подпорной стенки. Сооружается на крутых косогорах у подошвы насыпи или полунасыпи-полувыемки в целях их укрепления или борьбы с выпором основания.

БЕРМА - узкая горизонтальная или слегка наклонная полоса, прерывающая линию откосов земляного полотна при большой их крутизне и длине.

Автомобильная дорога - инженерное сооружение, предназначенное для движения транспортных средств на пневмоколесном ходу. Основными элементами дороги являются: земляное полотно, дорожная одежда, проезжая часть, обочины, искусственные сооружения и все виды обстановки.

Приложение 5

Дополнительные нормативные показатели

В соответствии со СНиП 2.05.02-85, «Автомобильные дороги», «Региональными нормами по проектированию и строительству автомобильных дорог в Нечерноземной зоне РСФСР» (РСН-88) автомобильные дороги подразделяются на I-а, I-б, II, III, IV-a (б, в), V, I-с-а, (б, в), II-с-а (б) категории (рис. 28).

Таблица 1

Категории автомобильных дорог

Категория	Народнохозяйственное, административное и социальное значение автомобильных дорог или их участков	Расчетная интенсивность движения, авт./сут.	Расчетный объем грузовых перевозок в месяц «пик», тыс. т	Расчетная скорость, км/ч; основная на трудных участках	Тип дорожной одежды
1	2	3	4	5	6
I-a	Магистральные автомобильные дороги государственного значения, в том числе международного сообщения	Св. 14000	-	150 120	Капитальный
I-б	Автомобильные дороги государственного (не отнесенные к I-a категории),	Св. 14000	-	120 100	Капитальный
II	республиканского, областного (краевого) значения	Св. 6000 до 14000	-	120 100	Капитальный
III	Автомобильные дороги общего пользования, соединяющие: столицы автономных республик или областные центры с районными центрами; районные центры между собой при суммарной перспективной численности населения св. 40 тыс. чел.; районные центры с 5 и более центральными усадьбами;	Св. 150,0 до 4000	-	100 80	Капитальный
IV-a	районные центры между собой при суммарной перспективной численности населения св. 25 до 40 тыс. чел.; районные центры с 2...5 центральными усадьбами:	Св. 700 до 1500	-	80 60	Капитальный
IV-б	районные центры между собой при перспективной суммарной численности населения до 25 тыс. чел.; районные центры с отдельными центральными усадьбами; центральные усадьбы с дорогами общего пользования; центральные усадьбы между собой, создающие замкнутую сеть дорог общего пользования	Св. 250 до 700	-	60 50	Капитальный, облегченный
IV-в	Тупиковые автодороги, соединяющие отдельные населенные пункты с дорогами общего пользования	до 250	-	50 40	Облегченный
I-c-a	Внутри хозяйственные дороги, соединяющие: центральные усадьбы с 4 и более отделениями;	-	Св. 15	80 60	Капитальный, облегченный
I-c-б	центральные усадьбы с 2...3 отделениями;	-	Св. 10	60 50	Капитальный, облегченный
I-с-в	центральные усадьбы с одиночными отделениями, фермами;	-	Св. 6 до 10	60 40	Капитальный, облегченный
II-с-а	отделения с одиночными населенными пунктами данных хозяйств, бригадами, фермами, мастерскими; основную внутрихозяйственную сеть дорог с массивами полей;	-	До 6	30 40	Облегченный
II-с-б	хутора, выселки, поля с внутрихозяйственными автодорогами; тупиковые автодороги.	-	До 1,0	30	Облегченный переходный

Примечания:

1. Тупиковые дороги, соединяющие хутора и выселки с дорогами общего пользования, могут проектироваться по нормам дорог II-с-б категории, а при расчетной интенсивности до 10 авт./сут. - по нормам дорог с переходным типом дорожной одежды.

2. При применении одинаковых требований к дорогам IV-a, IV-б, IV-в, I-c-a, I-с-б(в), II-с-а, II-с-б категорий в тексте региональных норм они отнесены к дорогам IV, I-c, II-с категорий соответственно.

3. Расчетные скорости для трудных участков дорог допускается применять при проложении трассы дороги по застроенным территориям, лесным массивам, ценным сельскохозяйственным землям, садам, огородам, пашням, мелиорированным землям, а также землям с высоким естественным плодородием.

Таблица 2

Основные параметры поперечного профиля проезжей части и земляного полотна автомобильных дорог

Параметры элементов дороги	Категория дороги
Параметры элементов дороги	I-а	I-б	II	III	IV-a I-c-a	IV-б I-c-б	IV-в I-с-в	II-c-a	II-c-б
Число полос движения	4, 6, 8	4, 6, 8	2	2	2	2	2	1	1
Ширина полосы движения, м	3,75	3,75	3,75	3,5	3,0	3,0	3,0	4,5	3,5
Ширина проезжей части, м	2×7,5 2×11,25 2×15	2×7,5 2×11,25 2×15	7,5	7,0	6,0	6,0	6,0	4,5	3,5
Ширина земляного полотна, м	3,75	3,75	15,0	12,0	10,0	10,0	8,0	8,0	5,5
Ширина обочины, м	3,75	3,75	3,75	2,5	2,0	2,0	1,0	1,75	1,0
Краевая полоса, укрепленная по типу проезжей части, м	0,75	0,75	0,75	0,5	0,5	-	-	-	-
Ширина разделительной полосы между разными направлениями движения, м	6,0	5,0	-	-	-	-	-	-	-
Полоса, укрепленная каменными материалами, м	2,5	2,5	2,5	1,5	1,0	1,5	0,5	1,25	0,5
Наименьшая ширина укрепленной полосы на разделительной полосе	1,0	1,0	-	-	-	-	-	-	-
Полосе, укрепленная засевом трав, м	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5	0,5

Таблица 3

Поперечные уклоны проезжей части на виражах

Радиус кривой в плане, м	Поперечный уклон проезжей части на виражах, ‰ не менее
от 2000 до 1700	20
от 1700 до 1200	25
от 1200 до 900	30
от 900 до 700	35
700 и менее	40

Таблица 4

Уширение проезжей части для автомобильных дорог

Радиус кривой в плане, м	Величина уширения для автомобилей и автопоездов с расстоянием от переднего бампера до задней оси автомобиля и автопоезда, м
Радиус кривой в плане, м	8 м и менее для автомобилей, 11 м и менее для автопоездов	13	18	23
600	0,40	0,50	0,50	0,60
500	0,50	0,60	0,60	0,70
400	0,50	0,60	0,70	0,90
300	0,60	0,70	0,90	1,1 (0,40)
200	0,80	0,90	1,20	1,5 (0,70)
150	0,90	1,0	1,5	2,0 (1,2)
100	1,0	1,3 (0,40)	2,0 (1,4)	3,0 (2,0)
90	1,1	1,4 (0,50)	2,1 (1,5)	3,2 (2,2)
80	1,2 (0,40)	1,5 (0,60)	2,3 (1,7)	3,5 (2,5)
70	1,3 (0,50)	1,6 (0,70)	2,7 (1,8)
60	1,4 (0,50)	1,8 (0,90)	3,0 (2,0)
50	-(0,80)	-(1,2)	-(2,5)
40	-(1,20)	-(1,70)
30	-(1,60)	-(2,5)

Примечания:

1. При радиусе кривых в плане 600 м и менее необходимо предусматривать уширение проезжей части с внутренней стороны за счет обочины, но чтобы ширина ее была не менее 1,5 м для дорог I и II категории и не менее 1,0 м для дорог остальных категорий.

2. В скобках приведена величина уширения для дорог II-с-а категорий. Для дорог II-с-б, категорий величина уширения принимается равной значениям, приведенным в скобках и увеличенным на 0,50 м, но не более 2,50 м.

Таблица 5

Предельные нормы проектирования плана и продольного профиля

Расчетная скорость, км/ч	Наибольший продольный уклон, ‰	Наименьшее расстояние видимости, м		Наименьший радиус кривых, м
		Наименьшее расстояние видимости, м		в плане	в продольном профиле
		для остановки	встречного автомобиля		выпуклых	вогнутых
		для остановки	встречного автомобиля		выпуклых	основных	в исключительных случаях
100	50	200	350	600	10000	3000	1500
80	60	150	250	300	5000	2000	1000
70	60	110	200	200	4000	1750	800
60	70	85	170	150	2500	1500	600
50	80	75	130	100	1500	1200	400
40	90	55	110	60	1000	1000	300
30	100	45	90	30	600	600	200

Таблицы из СНиП 2.05.11-83

Таблица 6

Предельные нормы проектирования плана и продольного профиля

Параметры плана и продольного профиля	Значение параметров при расчетной скорости движения, км/ч
Параметры плана и продольного профиля	70	60	40	30	20
Наибольший продольный уклон, ‰	60	70	80	90	90
Расчетное расстояние видимости, м:
поверхности дороги	100	75	50	40	25
встречного автомобиля	200	150	100	80	50
Наименьшие радиусы кривых, м:
в плане	200	150	80	80	80
в продольном профиле:
выпуклых	4000	2500	1000	600	400
вогнутых	2500	2000	1000	600	400
вогнутых в трудных условиях	800	600	300	200	100

Примечания:

1. В местах длительного гололеда продольный уклон должен быть уменьшен на 20 %.

2. При расчете на массовое движение автопоездов (более 25 % в общем составе движения) наибольший продольный уклон следует принимать не более 70 ‰.

Таблица 7

Уширение проезжей части для внутрихозяйственных дорог

Радиус кривой в плане, м	Уширение проезжей части, м, для движения
	одиночных автопоездов
	Транспортных средств (l > 8 м)	с полуприцепом, одним или двумя прицепами (8 ≤ l ≤ 13 м)	с полуприцепом и одним прицепом, с тремя прицепами (13 м ≤ l ≤ 23 м)
1000	-	-	0,40
800	-	0,40	0,50
600	0,40	0,40	0,60
500	0,40	0,50	0,70
400	0,50	0,60	0,90
200	0,60	0,70	1,3 (0,40)
200	0,80	0,90	1,7 (0,70)
150	0,90	1,0	2,5 (1,5)
100	1,10	1,3 (0,40)	3,0 (2,0)
80	1,2 (0,40)	1,5 (0,50)	3,5 (2,5)
60	1,6 (0,60)	1,8 (0,80)
50	1,8 (0,80)	2,2 (1,2)
40	2,2 (1,2)	2,7 (1,7)
30	2,6 (1,6)	3,5 (2,5)
15	3,5 (2,5)

Примечания:

1. В скобках приведены уширения проезжей части для дорог II-с категории.

2. Для дорог III-c категории величину уширения проезжей части нужно уменьшить вдвое.

Таблица 8

Наименьшая длина переходной кривой

Элементы кривой в плане	Значение элементов переходной кривой в плане, м
Радиус	15	30	60	80	100	150	200	250	300	400	500
Длина переходной кривой	20	30	40	45	50	60	70	80	70	60	50

Таблица 9

Поперечный уклон проезжей части на виражах

Скорость движения, км/ч	Поперечный уклон проезжей части на виражах, ‰, при радиусе кривых в плане, м
Скорость движения, км/ч	400	300	250	200	150	100	50 и менее
70	20	25	30	40	50 (40)	60 (40)	60 (40)
60	-	20	25	30	40	50 (40)	60 (40)
40 и менее	-	-	20	25	30	40	60 (40)

Примечание. В скобках указана величина виража для дорог, располагаемых в районах с длительным периодом гололеда.

Таблица 10

Виды ограждений

Категория дороги	Число полос движения в обоих направлениях	Ширина обочины, м	Номер конструкции дорожного ограждения для установки
			на прямолинейных участках и кривых радиусом более 600 м	на кривых в плане радиусом менее 600 м
			на прямолинейных участках и кривых радиусом более 600 м	с внешней стороны	с внутренней стороны
III	2	2,5	1, 2, 4, 6, 7	2, 6	2, 5, 7
IV, I-c	2	2,0	3, 4, 5, 6, 7	3, 5, 6	4, 5, 7
II-с	1	1,75	3, 4, 5	3, 5	4, 5

Примечания:

В нормах приводятся типы конструкций ограждений:

1. Барьерное одностороннее металлическое (ТПР 503-0-17);

2. То же с металлической планкой на железобетонных столбиках;

3. 4. Железобетонное с шагом стоек 1,25 и 2,5 м;

5. Тросовое;

6. 7. Металлическое 11Д0-2 и 11Д0-3 (ГОСТ 26804-86).

ЛИТЕРАТУРА

1. СНиП 2.05.02-85 Автомобильные дороги. - М.: ЦИТП Госстроя СССР, 1986. - 51 с.

2. СНиП 3.06.03-85 Автомобильные дороги. - М., 1996. - 111 с.

3. Региональные нормы. Проектирование и строительство автомобильных дорог в Нечерноземной зоне РСФСР (РСН-88). - М., 1988.

4. СНиП 3.01.01-85 Организация строительного производства. - М., 1990. - 56 с.

5. СНиП 2.05.03-84 Мосты и трубы. - М., 1998. - 213 с.

6. СНиП VI-2-82 Сметные нормы и правила. - М., 1982.

7. СН 467-74. Нормы отвода земель для автомобильных дорог. - М.: Стройиздат, 1976. - 17 с.

8. ВСН 46-83. Инструкция по проектированию дорожных одежд нежесткого типа. - М.: Транспорт, 1985. - 157 с.

9. ВСН 24-88. Технические правила ремонта и содержания автомобильных дорог. - М., 1989. - 196 с.

10. ВСН 25-86 Указания по обеспечению безопасности движения на автомобильных дорогах. - М., 1988. - 182 с.

11. ВСН 42-80 Нормы расхода материалов на строительство и ремонт автомобильных дорог и мостов. - М.: Минавтодор РСФСР, 1980.

12. ВСН 19-89 Правила приемки работ при строительстве и ремонте автомобильных дорог. - М., 1990. - 40 с.

13. ВСН 37-84. Инструкция по организации движения и ограждению мест производства дорожных работ. - М.: Транспорт, 1985. - 11 с.

14. ГОСТ 9128-97. Смеси асфальтобетонные дорожные, аэродромные и асфальтобетон. - М., 1997.

15. ГОСТ Р21.1701-97. Правила выполнения рабочей документации на автомобильных дорогах. - М., 1997.

16. ГОСТ 8267-93. Щебень из естественного камня. - М., 1993.

17. ГОСТ 25607-94. Смеси щебёночно-гравийнопесчаные для покрытий и оснований. - М., 1994.

18. ГОСТ 26804-86. Ограждения дорожные металлические барьерного типа. - М., 1986.

19. ГОСТ 23457-86. Технические средства организации дорожного движения. - М., 1986.

20. ГОСТ Р51256-99 Дорожная разметка. - М., 1999.

21. Земляные работы. Сборник. Е2-1. - М., 1964.

22. Автомобильные дороги. Сборник Е17. ЕРЕР. - М.: Госстройиздат, 1966.

23. Проектирование автомобильных дорог. Справочник. - М.: Транспорт, 1989. - 436 с.

24. Дорожная терминология. Справочник. - М.: Транспорт, 1985. - 310 с.

25. Строительство автомобильных дорог. Справочник. - М.: Транспорт, 1980. - 512 с.

26. Бабков В. Ф., Андреев О. В. Проектирование автомобильных дорог, т. 1, 2. - М., 1987. - 414 с.

27. Васильев А. А. Дорожные машины. - М.: Машиностроение, 1987. - 415 с.

28. Каменецкий В. Н. Организация строительства автомобильных дорог. - М., 1991.

29. Митин Н. А. Таблица для разбивки кривых на автомобильных дорогах. - М.: Недра, 1978. - 469 с.

30. Уплотнение и укладка дорожных материалов. Фирма «Дунара» (Швеция). 1993.

31. СНиП 2.05.11-83 Внутрихозяйственные автомобильные дороги... - М.: Стройиздат, 1984. - 23 с.

СОДЕРЖАНИЕ

Глава 1. Общие положения. 1

1.1. Автомобильные дороги общего пользования. 1

1.2. Городские дороги и улицы.. 10

Глава 2. Земляное полотно. 14

2.1. Общие требования. 14

2.2. Возведение земляного полотна. 22

2.3. Основные работы по устройству земляного полотна. 34

Глава 3. Дорожная одежда. 44

3.1. Общие требования. 44

3.2. Дорожные одежды с нежесткими покрытиями. 47

3.3. Дополнительный слой основания. 49

3.4. Устройство основания (покрытия) дорожных одежд. 49

3.5. Устройство асфальтобетонных покрытий и оснований. 58

3.6. Поверхностная обработка покрытия. 66

Глава 4. Автодорожные водопропускные трубы.. 70

4.1. Общие положения. 70

4.2. Строительство железобетонных труб. 76

Глава 5. Обустройство дорог, организация и безопасность движения. 81

5.1. Общие положения. 81

5.2. Организация движения транспортных средств и пешеходов в местах производства дорожных работ. 84

Глава 6. Правила приемки работ при строительстве и ремонте автомобильных дорог (ВСН 19-89) 95

Глава 7. Дорожно-строительные машины и механизмы.. 100

7.1. Система машин. 100

7.2. Машины для подготовительных и земляных работ. 102

7.3. Катки. 106

7.4. Машины для распределения и укладки дорожно-строительных материалов и асфальтобетонной смеси. 107

7.5. Подъемно-транспортные и погрузоразгрузочные машины.. 109

7.6. Машины для содержания и ремонта автомобильных дорог. 110

7.7. Автомобильный транспорт. 112

Приложения. 113

Приложение 1 Расчеты по формированию оптимальных механизированных звеньев при строительстве автомобильных дорог небольшой протяженности. 113

Приложение 2 Основные терминологические понятия об автомобильных дорогах. 127

Приложение 3 Плотномеры.. 131

Приложение 4 Приборы для проверки плотности асфальтобетона. 132

Приложение 5 Дополнительные нормативные показатели. 137

Литература. 140

Элементы круговых кривых				Элементы переходной кривой
радиус R, м	хорда а, м	перемещения		длина переходной кривой I_п, м	расстояние от НПК до т. «К», L, м	Прямоугольные координаты
радиус R, м	хорда а, м	крайние С, м	промежуточные C₁, м	длина переходной кривой I_п, м	расстояние от НПК до т. «К», L, м	Х₀, м	Y₀, м
1	2	3	4	5	6	7	8
60	5	0,21	0,42	40	26,84	39,66	4,40
	10	0,84	1,67	40	26,84	39,66	4,40
80	5	0,16	0,31	45	30,11	44,64	4,20
	10	0,625	1,25	45	30,11	44,64	4,20
100	10	0,56	1,00	50	33,42	49,69	4,15
	20	2,00	4,00	50	33,42	49,69	4,15
125	10	0,40	0,80	60	40,10	59,65	4,78
	20	1,60	3,20	60	40,10	59,65	4,78
150	10	0,33	0,66	60	40,04	59,76	4,00
	20	1,33	2,66	60	40,04	59,76	4,00
200	10	0,25	0,50	70	46,74	69,79	4,08
	20	1,00	2,00	70	46,74	69,79	4,08
250	10	0,20	0,40	80	53,37	79,80	4,27
	20	0,80	1,60	80	53,37	79,80	4,27
300	10	0,17	0,33	90	60,01	89,80	4,50
	20	0,67	1,33	90	60,01	89,80	4,50
400	10	0,12	0,25	100	66,65	99,84	4,17
	20	0,50	1,00	100	66,65	99,84	4,17
500	10	0,10	0,20	110	73,48	109,87	4,03
	20	0,40	0,80	110	73,48	109,87	4,03
600	10	0,08	0,16	120	79,79	119,89	4,00
	20	0,33	0,66	120	79,79	119,89	4,00
700	10	0,07	0,14	120	80,41	119,92	3,43
	20	0,28	0,57	120	80,41	119,92	3,43
800	10	0,06	0,12	120	80,02	119,93	3,00
	20	0,25	0,50	120	80,02	119,93	3,00
900	10	0,055	0,11	120	79,99	119,95	2,67
	20	0,22	0,44	120	79,99	119,95	2,67
1000	10	0,045	0,09	100	66,66	99,97	1,67
	20	0,18	0,36	100	66,66	99,97	1,67
1200	10	0,04	0,08	100	66,62	99,98	1,39
	20	0,17	0,33	100	66,62	99,98	1,39
1500	10	0,03	0,07	100	66,72	99,99	1,11
	20	0,13	0,27	100	66,72	99,99	1,11
1800	10	0,03	0,06	100	66,69	99,99	0,93
	20	0,11	0,22	100	66,69	99,99	0,93
2000	10	0,02	0,05	100	66,62	99,99	0,83
	20	0,10	0,20	100	66,62	99,99	0,83

Категория главной дороги	III		III		IV, V, I-c, II-с, III-с
Категория второстепенной дороги	III		IV, V (I-c, II-с)		IV, V, I-c, II-с, III-с
Угол пересечения, град	Радиусы сопряжения, м
	40, 20, 60		40, 20, 45		30, 15, 45
	Т_вх, м	T_вых, м	Т_вх, м	Т_в_ых, м	Т_вх, м	Т_вых, м
1	2	3	4	5	6	7
60	19,12	24,62	18,07	20,01	14,34	18,47
62	19,56	25,19	18,54	20,54	14,67	18,84
64	20,02	25,76	19,02	21,07	15,02	19,32
66	20,50	26,34	19,51	21,61	15,38	19,76
68	20,99	26,93	20,02	22,17	15,74	20,20
70	21,50	27,53	20,54	22,73	16,12	20,65
72	22,02	28,14	21,07	23,31	16,52	21,11
74	22,56	28,77	21,62	23,90	16,92	21,58
76	23,12	29,41	22,18	24,50	17,34	22,06
78	23,69	30,06	22,77	25,12	17,77	22,54
80	24,29	30,73	23,37	25,76	18,22	23,05
82	24,90	31,42	23,99	26,41	18,68	23,56
84	25,54	32,12	24,63	27,08	19,15	24,09
86	26,20	32,84	25,29	27,78	19,65	24,63
88	26,88	33,59	25,97	28,49	20,16	25,19
90	27,59	34,36	26,68	29,23	20,60	25,77
92	28,32	35,16	27,42	30,00	21,24	26,37
94	29,09	35,98	28,18	30,79	21,82	26,98
96	29,88	36,33	28,98	31,61	22,41	27,62
98	30,72	37,72	29,80	32,46	23,04	28,29
100	31,58	38,63	30,66	33,34	23,62	28,97
102	32,48	39,59	31,56	34,26	24,36	29,69
104	33,43	40,58	32,60	35,23	25,07	30,44
106	34,42	41,62	33,48	36,23	25,82	31,22
108	35,46	42,71	34,51	37,28	26,60	32,03
110	36,55	43,85	35,59	38,39	27,42	32,88
112	37,70	45,04	36,73	39,54	28,28	33,78
114	38,92	46,30	37,93	40,76	29,19	34,72
116	40,20	47,62	39,19	42,06	30,15	35,72
118	41,56	49,07	40,53	43,41	31,17	36,76
120	43,00	50,50	41,95	44,85	32,25	37,88

Недостатки	Возможные причины	Способы предотвращения или устранения
Покрытие пластичное, местами деформировано на небольших площадях	Минеральная часть имеет избыток мелкозема и недостаток щебня	Частичная кирковка и новое перемешивание с добавлением крупных фракций каменных материалов
То же на больших площадях	Избыток вяжущего	То же, но сплошная кирковка
Разрушение, выкрашивание щебня и гравия	Применен грязный каменный материал или камень имеет слабое сцепление с вяжущими	Кирковка, добавление 3 % извести, тщательное перемешивание, разравнивание и уплотнение
Покрытие очень сухое, поверхность покрывается сеткой трещин	Недостаток вяжущего. Во время перемешивания каменный материал был очень сухой	Частичная или сплошная кирковка, добавление вяжущего с предварительным увлажнением каменного материала. Далее все работы по технологии
Поверхность раковистая с местными разрушениями	Недостаточное уплотнение или пористая смесь	Дополнительное уплотнение катками на пневмоколесах. При пористой смеси - обработка черным песком с применением битума той же марки

Марка комплекта	Производительность, т/ч	Агрегаты, входящие в комплект									Габаритные размеры, м
Марка комплекта	Производительность, т/ч	питания	сушильный	смесительный	битумное хранилище	емкость для битума	нагреватель битума	минерального порошка	топливный бак	бункер готовой смеси	Габаритные размеры, м
Д-508-2	25	+	+	+	+	+	+	+	+	+	20,4×26,5×15
Д-508-2А	25	+	+	+	-	+	+	-	+	+	То же
ДС-117-2Б	25	+	+	+	-	+	+	+	+	+	46×36,5×19,8
ДС-117-2К	32	+	+	+	-	+	+	+	+	+	То же
Д-645-2	100	+	+	+	+	+	+	+	+	+	55×472×17,2
Д-645-2Г	100	+	+	+	+	+	+	+	+	+	То же
Д-645-3	100	+	+	+	+	+	+	+	+		60×40×15
Д-158	45	+	+	+	-	+	+	-	±	±	48×32,1×19,8
Д-154	40	+	+	+	-	+	+	+	+	+	40,3×30,8×19,3

Температура воздуха, °С, при отсутствии ветра	Длина полосы, м, на участках
	открытых	защищенных от ветра
	Горячие смеси
5...10	25...30	30...60
10...15	30...50	60...100
15...25	50...80	100...150
>25	80...100	150...200

Наименование	Типы трубы		Расход материала		Масса трубы, т	Размеры трубы, мм					Эскиз
Наименование	новое	старое	бетон, м³	стиль, кг	Масса трубы, т	d_е	d₁	d₂	l₁	l₂	Эскиз
1	2	3	4	5	6	7	8	9	10	11	12
Цилиндрические раструбные со стыковыми соединениями герметиками или другими материалами Т	Т50.50-2(3)	РТ	0,56	27,3 (32,3)	1,40	620	650	790	5100	100
	Т60.50-2(3)		0,66	36,7 (43,2)	1,70	720	750	890	5100	100
	Т80.50-2(3)		1,20	68,6 (84,7)	3,0	960	990	1170	5110	110
	Т100.50-2(3)		1,90	88,6 (125,6)	4,80	1200	1230	1450	5110	110
	Т120.50-1(2,3)		2,40	132,3 (273,4)	6,0	1420	1450	1690	5110	110
	Т140.50-1(2,3)		2,80	194,3 (379,3)	7,0	1620	1650	1890	5110	110
	T160.50-1(2,3)		3,50	251,6 (497,3)	8,7	1840	1870	2130	5110	110
То же с подошвой ТП	ТП100.50-2(3)	РТП	2,20	88,6 (125,6)	5,50	1200	1230	1450	5100	110
	ТП120.50-1(2,3)		2,90	132,3 (273,4)	7,30	1420	1450	1690	5100	110
	ТП140.50-1(2,3)		3,50	194,3 (379,3)	8,80	1620	1650	1890	5100	110
	ТП160.50-1(2,3)		4,2	251,6 (497,3)	10,50	1840	1870	2130	5100	110
	ТП200.45-1(2)		5,0	450,9 (562,5)	12,50	2260	2300	2580	4630	130
	ТП240.30-1(2)		4,8	456,4 (547,0)	12,00	2700	2740	3060	3140	140
Цилиндрические раструбные с упорным бортиком на стыковой поверхности втулочного конца трубы и стыковыми соединениями, уплотняемыми резиновыми кольцами ТБ	ТБ50.50-2(3)	РТБ	0,58	26,9 (32,3)	1,50	620	651	834	5160	160
	ТБ60.50-2(3)		0,68	36,6 (43,6)	1,70	720	751	934	5160	160
	ТБ80.50-2(3)		1,20	68,3 (85,6)	3,0	960	991	1210	5160	160
	ТБ100.50-2(3)		1,90	88,2 (123,7)	4,80	1200	1231	1498	5160	160
	ТБ120.50-1(2,3)		2,5	132,5 (278,4)	6,30	1420	1451	1740	5170	170
	ТБ140.50-1(2,3)		2,90	197,2 (388,6)	7,30	1620	1651	1946	5175	175
	ТБ160.50-1(2,3)		3,60	256,3 (518,1)	9,00	1840	1878	2196	5185	185
То же с подошвой ТБП	ТБП100.50-2(3)	РТПБ	2,10	89,4 (126,7)	5,30	1200	1231	1430	5160	160
	ТБП120.50-1(2,3)		2,70	133,5 (276,2)	6,80	1420	1451	1670	5170	170
	ТБП140.50-1(2,3)		3,40	196,1 (381,8)	8,50	1620	1651	1876	5175	175
	ТБП160.50-1(2,3)		4,0	253,6 (501,4)	10,0	1840	1878	2116	5185	185
Цилиндрические раструбные со ступенчатой стыковой поверхностью втулочного конца трубы и стыковыми соединениями уплотненными резиновыми кольцами ТС	ТС50.25-2(3)	РТС	0,310	14,2 (16,9)	0,78	620	631	837	2660	160
	ТС50.50-2(3)		0,58	26,9 (32,3)	1,50	620	631	837	5160	160
	ТС60.25-2(3)		0,37	19,1 (22,7)	0,92	720	731	937	2660	160
	ТС60.50-2(3)		0,68	36,6 (43,6)	1,70	720	731	937	5160	160
	ТС80.35-2(3)		0,88	48,8 (61,1)	2,20	960	971	1213	3660	160
	ТС80.50-2(3)		1,20	68,3 (85,6)	3,0	960	971	1213	5160	160
	ТС100.35-2(3)		1,40	63,2 (88,8)	3,50	1200	1212	1499	3670	170
	ТС100.50-2(3)		1,90	88,4 (123,9)	4,00	1200	1212	1499	5170	170
	ТС120.35-1(2,3)		1,80	104,5 (207,5)	4,50	1420	1433	1742	3675	175
	ТС120.50-1(2,3)		2,5	141,5 (286,1)	6,30	1420	1433	1742	5175	175
	ТС140.35-1(2,3)		2,10	151,5 (286,5)	5,30	1620	1633	1948	3690	190
	ТС140.50-1(2,3)		2,9	207,8 (396,5)	7,30	1620	1633	1948	5190	190
	ТС160.35-1(2,3)		2,6	195,4 (375,5)	6,50	1840	1854	2172	3690	190
	ТС160.50-1(2,3)		3,60	269,5 (521,2)	9,00	1840	1854	2172	5190	190
То же с подошвой ТСП	ТСП100.35-2(3)	РТПС	1,60	64,3 (91,8)	4,0	1200	1212	1430	3670	170
	ТСП100.50-2(3)		2,20	89,5 (126,9)	5,50	1200	1212	1430	5170	170
	ТСП120.35-1(2,3)		2,0	105,6 (205,3)	5,0	1420	1433	1670	3675	175
	ТСП120.50-1(2,3)		2,8	142,5 (283,9)	7,00	1420	1433	1670	5175	175
	ТСП140.35-1(2,3)		2,5	150 (280)	6,30	1620	1633	1876	3690	190
	ТСП140.50-1(2,3)		3,60	205,4 (390)	9,0	1620	1633	1876	5190	190
	ТСП160.35-1(2,3)		3,00	191,7 (363,9)	7,5	1840	1854	2116	3690	190
	ТСП160.50-1(2,3)		4,20	264,3 (509,6)	10,50	1840	1854	2116	5190	190
Цилиндрические фальцевые с подошвой и стыковыми соединениями уплотняемые герметическими и др. материалами ТФП	ТФП100.50-2(3)	ФТ	2,10	84,2 (117,9)	5,3	1200	1078	1118	5070	55
	ТФП120.50-1(2,3)		2,80	126,9 (266,0)	6,8	1420	1280	1324	5090	75
	ТФП140.50-1(2,3)		3,40	188,6 (371,1)	8,5	1620	1480	1524	5090	75
	ТФП160.50-1(2,3)		4,0	246 (490)	10,0	1840	1700	1740	5090	75
	ТФП200.45-1(2,3)		4,7	438 (552,4)	11,8	2260	2108	2160	4590	75
	ТФП240.30-1(2,3)	ФТП	4,4	442,8 (537,5)	11,0	2700	2510	2570	3110	95

Конструктивный элемент, вид работ и контролируемый параметр	Условия оценки качества работ
Конструктивный элемент, вид работ и контролируемый параметр	Соответствует требованиям СНиП 3.06.03-85 с отклонениями по ГОСТ 15467-79, согласованными с проектными организациями и заказчиком, К = 0,7	Соответствует основным требованиям СНиП 3.06.03-85, К = 1	Соответствует перспективным (повышенным) требованиям СНиП 3.06.03-85, К = 1,25
1	2	3	4
1. Земляное полотно
1.1. Подготовка основания земляного полотна
1.1.1. Толщина снимаемого плодородного слоя грунта	Допускается малозначительное отклонение параметра, подлежащего оценке по данному виду работ по ГОСТ 15467-79, количество отклонений от проектных значений не должно превышать 50 %	Не более 10 % результатов определений могут иметь отклонения от проектных значений до ±40 %, остальные - до ±20 %	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах до ±40 %, остальные - до ±20 %
1.1.2. Снижение плотности естественного основания	То же	Не более 10 % результатов определений могут иметь отклонения от проектных значений до 4 %, остальные - не ниже проектных значений	Не более 5 % результатов определений могут иметь отклонения от проектных значений до 2 %, остальные - не ниже проектных значений
1.2. Возведение насыпей и разработка выемок
1.2.1. Снижение плотности слоев земляного полотна	То же	То же	То же
1.2.2. Высотные отметки продольного профиля	То же	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах до ±100 (±20) мм, остальные - до ±50 (±10) мм	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах до ±100 (±20) мм, остальные - до ±50 (±10) мм
1.2.3. Расстояние между осью и бровкой земляного полотна	Допускается малозначительное отклонение параметра, подлежащего оценке по данному виду работ по ГОСТ 15467-79, количество отклонений от проектных значений не должно превышать 50 %	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах до ±20 см, остальные - до ±10 см	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах до (±20) см, остальные - до ±10 см
1.2.4. Поперечные уклоны	То же	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах от -0,015 (-0,010) до +0,030 (+0,015), остальные - до ±0,010 (±0,005)	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах от -0,015 (-0,010) до +0,030 (+0,015), остальные - до ±0,010 (±0,005)
1.2.5. Уменьшение крутизны откосов	То же	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах до 20 %, остальные - до 10 %	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах до 20 %, остальные - до 10 %
1.3. Устройство водоотвода
1.3.1. Увеличение поперечных размеров кюветов, нагорных и других канав (по дну)	То же	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах до 10 см остальные - до 5 см	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах до 10 см остальные - до 5 см
1.3.2. Глубина кюветов, нагорных и других канав (при обеспечении стока)	То же	То же	То же
1.3.3. Поперечные размеры дренажей	То же	То же	То же
1.3.4. Продольные уклоны дренажей	Допускается малозначительное отклонение параметра, подлежащего оценке по данному виду работ по ГОСТ 15467-79, количество отклонений от проектных значений не должно превышать 50 %	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах до ±0,002, остальные - до ±0,001	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах до ±0,002, остальные - до ±0,001
1.3.5. Ширина насыпных берм	То же	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах до ±30 см, остальные - до ±15 см	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах до ±30 см, остальные - до ±15 см
1.4. Устройство присыпных обочин
1.4.1. Снижение плотности грунта в обочинах	То же	Не более 10 % результатов определений могут иметь отклонения от проектных значений до 4 %, остальные - не ниже проектных значений	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах до 4 %, остальные - не ниже проектных значений
1.4.2. Толщина укрепления	То же	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах от -22 до +30 мм, остальные - до ±15 мм	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах от -22 до +30 мм, остальные - до ±15 мм
1.4.3. Поперечные уклоны обочин	То же	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах от -0,015 (-0,010) до +0,030 (+0,015), остальные - до ±0,010 (±0,005)	Не более 5 % результатов определений могут иметь отклонений от проектных значений в пределах от -0,015 (-0,010) до +0,030 (+0,015), остальные - до ±0,010 (±0,005)
2. Основания и покрытия дорожных одежд
2.1. Высотные отметки по оси	Допускается малозначительное отклонение параметра, подлежащего оценке по данному виду работ по ГОСТ 15467-79, количество отклонений от проектных значений не должно превышать 50 %	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах до ±100, (±20) мм, остальные - до ±50 (±10) мм	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах до ±100, (±20) мм, остальные - до ±50 (±10) мм
2.2. Ширина слоя
2.2.1. Цементобетонные основания, покрытия, мостовые	То же	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах от -7,5 до +10 см, остальные - до ±5 см	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах от -7,5 до +10 см, остальные - до ±5 см
2.2.2. Остальные типы оснований и покрытий	То же	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах от -15 до +20 см, остальные - до ±10 см	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах от -15 до +20 см, остальные - до ±10 см
2.3. Толщина слоя
2.3.1. Асфальтобетонные основания и покрытия	То же	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах от -10 до +20 мм, остальные - от -5 до +10 мм	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах от -10 до +20 мм, остальные - от -5 до +10 мм
2.3.2. Остальные типы оснований и покрытий	То же	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах от-20 (-15) мм до +30 (+20) мм, остальные - до ±15 (±10) мм	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах от -20 (-15) мм до +30 (+20) мм, остальные - до ±15 (±10) мм
2.4. Поперечные уклоны	Допускается малозначительное отклонение параметра, подлежащего оценке по данному виду работ по ГОСТ 15467-79, количество отклонений от проектных значений не должно превышать 50 %	Не более 10 % результатов определений могут иметь отклонения от проектных значений в пределах от -0,015 (-0,010) до +0,030 (+0,015), остальные - до ±0,010 (±0,005)	Не более 5 % результатов определений могут иметь отклонения от проектных значений в пределах от -0,015 (-0,010) до +0,030 (+0,015), остальные - до ±0,010 (+0,005)
2.5. Ровность (просветы под рейкой длиной 3 м)
2.5.1. Основания и покрытия из крупнообломочных, песчаных и глинистых грунтов и отходов промышленности, укрепленных неорганическими и органическими вяжущими материалами: для дорог I, II, III категорий;	То же	Не более 5 % результатов определений могут иметь значения просветов в пределах до 14 (10) мм, остальные - до 7 (5) мм	Не более 2 % результатов определений могут иметь значения просветов в пределах до 14 (10) мм, остальные - до 7 (5) мм
для дорог IV, I-c, II-с, V категорий	То же	Не более 5 % результатов определений могут иметь значения просветов в пределах до 20 мм, остальные - до 10 мм	Не более 2 % результатов определений могут иметь значения просветов в пределах до 20 мм, остальные - до 10 мм
2.5.2. Щебеночные, гравийные, шлаковые основания и покрытия щебеночных, гравийных и песчаных материалов, обработанных неорганическими, вяжущими: для дорог I, II, III категорий;	То же	Нe более 5 % результатов определений могут иметь значения просветов в пределах до 20 (10) мм, остальные - до 10 (5) мм	Не более 2 % результатов определений могут иметь значения просветов в пределах до 20 (10) мм, остальные - до 10 (5) мм
для дорог IV, I-с, II-с, V категорий	То же	Не более 5 % результатов определений могут иметь значения просветов в пределах до 30 мм, остальные - до 15 мм	Не более 2 % результатов определений могут иметь значения просветов в пределах до 30 мм, остальные - до 15 мм
2.5.3. Основания и покрытия из дегтебетонных смесей, черного щебня и щебеночных смесей, обработанные способом пропитки органическими вяжущими и способом смешения на дороге: для дорог I, II, III категорий;	Допускается малозначительное отклонение параметра, подлежащего оценке по данному виду работ по ГОСТ 15467-79, количество отклонений от проектных значений не должно превышать 50 %	Не более 5 % результатов определений могут иметь значения просветов в пределах 14(10) мм, остальные - до 7 (5) мм	Не более 2 % результатов определений могут иметь значения просветов в пределах 14 (10) мм, остальные - до 7 (5) мм
для дорог IV, I-c, II-с, V категорий	То же	Не более 5 % результатов определений могут иметь значения просветов в пределах до 20 мм, остальные - до 10 мм	Не более 2 % результатов определений могут иметь значения просветов в пределах до 20 мм, остальные - до 10 мм
2.5.4. Асфальтобетонные и монолитные цементобетонные основания и покрытия	То же	Не более 5 % результатов определений могут иметь значения просветов в пределах до 10 (6) мм, остальные - до 5(3) мм	Не более 2 % результатов определений могут иметь значения просветов в пределах до 10 (6) мм, остальные - до 5 (3) мм
2.6. Разница в уровне поверхности в швах монолитных цементобетонных оснований и покрытий	То же	Не более 20 % результатов определений могут иметь значения в пределах до 10 (7) мм, остальные - до 3 (2) мм	Не более 10 % результатов определений могут иметь значения в пределах до 10 (7) мм, остальные - до 3 (2) мм
2.7. Превышение грани смежных плит сборных цементобетонных покрытий: для дорог I, II, III категорий;	То же	Не более 20 % результатов определений могут иметь значения в пределах до 10 мм, остальные - до 5 мм	Не более 10 % результатов определений могут иметь значения в пределах до 10 мм, остальные - до 5 мм
для дорог IV, I-c, II-с, V категорий	То же	Не более 20 % результатов определений могут иметь значения в пределах до 14 мм, остальные - до 7 мм	Не более 10 % результатов определений могут иметь значения в пределах до 14 мм, остальные - до 7 мм
