ГОСТ Р 51803-2001

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОНВЕЙЕРЫ СТРОИТЕЛЬНЫЕ
ПЕРЕДВИЖНЫЕ ЛЕНТОЧНЫЕ

Общие технические условия

ГОССТАНДАРТ РОССИИ

Москва

Предисловие

1 РАЗРАБОТАН И ВНЕСЕН Техническим комитетом по стандартизации ТК 267 «Строительно-дорожные машины и оборудование»

2 ПРИНЯТ И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Госстандарта России от 28 августа 2001 г. № 354-ст

3 ВВЕДЕН ВПЕРВЫЕ

СОДЕРЖАНИЕ

1 Область применения. 1

2 Нормативные ссылки. 2

3 Определения. 2

4 Основные параметры и размеры.. 2

5 Технические требования. 3

6 Требования эргономики, безопасности и охраны окружающей среды.. 4

7 Правила приемки. 5

8 Методы испытаний. 5

9 Транспортирование и хранение. 6

10 Указания по эксплуатации. 6

11 Гарантии изготовителя. 7

Приложение А Библиография. 7

ГОСТ Р 51803-2001

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

КОНВЕЙЕРЫ СТРОИТЕЛЬНЫЕ ПЕРЕДВИЖНЫЕ ЛЕНТОЧНЫЕ

Общие технические условия

Road general-purpose mobile belt conveyors.
General specifications

Дата введения 2002-07-01

1 Область применения

Настоящий стандарт распространяется на ленточные передвижные несамоходные конвейеры (далее - конвейеры), предназначенные для транспортирования сыпучих материалов и мелкоштучных грузов при различных технологических процессах, земляных работах, в том числе в карьерах, и погрузочно-разгрузочных работах на складах.

Стандарт не распространяется на специальные конвейеры, предназначенные для транспортирования материалов температурой более 60 °С и материалов, химически активных по отношению к элементам конструкции конвейеров, а также на конвейеры, являющиеся частью машин специального назначения.

Требования 5.1, 5.3, разделов 6 и 11 настоящего стандарта являются обязательными, остальные - рекомендуемыми.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 2.601-95 Единая система конструкторской документации. Эксплуатационные документы

ГОСТ 2.602-95 Единая система конструкторской документации. Ремонтные документы

ГОСТ 9.014-78 Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования

ГОСТ 9.032-74 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения

ГОСТ 9.104-79 Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы условий эксплуатации

ГОСТ 12.2.022-80 Система стандартов безопасности труда. Конвейеры. Общие требования безопасности

ГОСТ 12.4.026-76 Система стандартов безопасности труда. Цвета сигнальные и знаки безопасности

ГОСТ 7338-90 Пластины резиновые и резинотканевые. Технические условия

ГОСТ 12969-67 Таблички для машин и приборов. Технические требования

ГОСТ 14192-96 Маркировка грузов

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды

ГОСТ 19853-74 Пресс-масленки. Технические условия

ГОСТ 22645-77 Конвейеры ленточные. Роликоопоры. Типы и основные размеры

ГОСТ 25044-81 Техническая диагностика. Диагностирование автомобилей, тракторов, сельскохозяйственных, строительных и дорожных машин. Основные положения

ГОСТ 25646-95 Эксплуатация строительных машин. Общие требования

ГОСТ 25722-83 Конвейеры ленточные. Наименования частей

ГОСТ 27253-87 (ИСО 6012-82) Машины землеройные. Приборы для обслуживания

ГОСТ 27518-87 Диагностирование изделий. Общие требования

ГОСТ 28983-91 (ИСО 4510-1-87) Машины землеройные. Инструмент для технического обслуживания. Часть 1. Инструмент для ухода и регулировки

ГОСТ Р 50460-92 Знак соответствия при обязательной сертификации. Форма, размеры и технические требования

3 Определения

В настоящем стандарте применяют термины и соответствующие им определения по ГОСТ 25722.

4 Основные параметры и размеры

4.1 Основные параметры и размеры конвейеров рекомендуется выбирать из следующих рядов.

4.1.1 Ширина ленты, мм: 300; 400; 500; 650; 800; 1000; 1200. Допускаемое отклонение ±5 %.

4.1.2 Номинальная скорость движения ленты, м/с: 0,250; 0,315; 0,40; 0,50; 0,630; 0,80; 1,0; 1,250; 1,60; 2,0; 2,50; 3,150; 4,0. Допускаемое отклонение ±10 %.

4.1.3 Номинальный диаметр ролика, мм: (63); 76; (83); 89; (102); 108; (127); 133; (159). Допускаемое отклонение ±5 %.

Значения, указанные в скобках, применять не рекомендуется.

4.1.4 Номинальный диаметр ведомых и ведущих барабанов, мм: 160; 200; 220; 250; 320; 400; 500; 630; 800. Допускаемое отклонение ±5 %.

4.1.5 Роликоопоры рекомендуется изготавливать с учетом требований ГОСТ 22645.

4.1.6 Длина обечайки барабанов в зависимости от ширины ленты приведена в таблице 1.

Таблица 1

В миллиметрах

Ширина ленты

Длина обечайки барабана

300

400

400

500

500

600

650

750

800

950

1000

1150

1200

1400

4.2 В нормативных документах (далее - НД) на конвейеры конкретных моделей рекомендуется устанавливать следующие показатели качества:

ширину ленты;

длину обечайки барабана;

расстояние между осями барабанов;

ширину рамы конвейера;

диаметры средней части ведомого и ведущего барабанов;

номинальный диаметр ролика роликоопор;

высоту транспортирования (наибольшую и наименьшую) с гладкой и ребристой лентой;

скорость движения ленты;

габаритные размеры;

массу конвейера;

80 %-ный ресурс до первого капитального ремонта и критерии предельного состояния;

уровень внешнего шума;

значения вибрации на рабочих местах и органах управления.

4.3 Конвейеры конкретных моделей, проектируемых после введения в действие настоящего стандарта, должны иметь следующую структуру обозначения (индексацию):

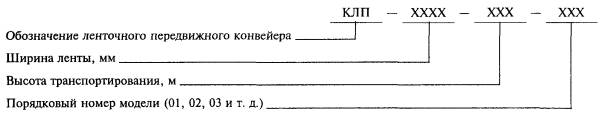

Пример условного обозначения ленточного передвижного конвейера с шириной ленты 500 мм, высотой транспортирования 4,5 м, третьей модели:

КЛП-500-4,5-03

5 Технические требования

5.1 Характеристики

5.1.1 Конвейеры изготавливают в соответствии с требованиями настоящего стандарта и НД на конвейеры конкретных моделей по рабочим чертежам, утвержденным в установленном порядке.

5.1.2 Климатическое исполнение конвейеров - У, категории размещения - 1; 1.1; 2 по ГОСТ 15150.

5.1.3 Конструкция конвейера должна обеспечивать:

надежную защиту подшипников роликов и барабанов от загрязнения;

компенсацию вытяжки ленты при эксплуатации;

предотвращение попадания кускового материала между нижней ветвью ленты и барабаном;

защиту привода механизма конвейера от попадания в него сыпучего материала и влаги. Зубчатые передачи привода должны быть заключены в закрытые масляные ванны;

свободное вращение роликов и барабана. Допустимый момент М, кг . см, приведения ролика или барабана во вращение должен быть не более определяемого по формуле

,

где      w - коэффициент сопротивления вращению, равный 0,04 - для роликов и 0,07 - для барабанов;

m - масса вращающихся частей ролика или барабана, кг;

D - наружный диаметр ролика или барабана, см;

удобную и безопасную замену быстроизнашивающихся узлов и деталей;

защиту ленты шириной 650 мм и более от падающего груза применением амортизирующих устройств;

монтаж и замену привода без снятия приводного барабана;

ежесменное техническое обслуживание одним оператором;

диагностирование по ГОСТ 27518 и ГОСТ 25044.

Конкретные требования по приспособленности к диагностированию и уровню автоматизации процессов диагностирования рекомендуется устанавливать в НД на конвейеры конкретных моделей.

5.1.4 Устройства для загрузки и очистки ленты конвейера в местах соприкосновения с ней должны быть окантованы материалом, по качеству не хуже резины по ГОСТ 7338.

5.1.5 Смазочные масленки - по ГОСТ 19853.

5.1.6 Окраску конвейеров осуществляют в соответствии со схемами окраски конвейеров конкретных моделей. Класс покрытия - VII по ГОСТ 9.032. Группа условий эксплуатации - VI по ГОСТ 9.104.

5.2 Комплектность

В комплект поставки конвейера входят:

- запасные части, инструмент и материалы согласно ведомости ЗИП;

- эксплуатационная документация по ГОСТ 2.601;

- ремонтная документация по ГОСТ 2.602 (через 18 мес. после начала серийного производства на партию конвейеров по заказам эксплуатирующих и ремонтных организаций).

5.3 Маркировка

5.3.1 На каждом конвейере должна быть маркировочная табличка по ГОСТ 12969, содержащая:

наименование предприятия-изготовителя или его товарный знак;

индекс конвейера;

заводской номер конвейера;

год выпуска;

обозначение нормативного документа, по которому изготовлен конвейер;

указание страны-изготовителя, например «Сделано в России».

На конвейеры, прошедшие сертификацию, наносят Знак соответствия по ГОСТ Р 50460.

5.3.2 На каждое грузовое место должна быть нанесена транспортная маркировка по ГОСТ 14192.

5.4 Упаковка

Требования к упаковке устанавливают в НД на конвейеры конкретных моделей с учетом требований ГОСТ 9.014.

6 Требования эргономики, безопасности и охраны окружающей среды

6.1 Требования эргономики, безопасности и охраны окружающей среды - по ГОСТ 12.2.022.

6.2 Размещение и монтаж электрооборудования конвейера - по Правилам [1].

6.3 Конструкция механизма изменения угла наклона рамы конвейера должна обеспечивать плавный подъем и опускание рамы. Привод механизма изменения угла наклона может быть электрическим или ручным. Усилие на рукоятке ручного механизма должно быть не более 180 Н (18 кгс).

Ручной привод механизма должен располагаться сбоку конвейера.

Время подъема (опускания) рамы конвейера должно быть не более:

20 мин - при ручном приводе;

5 мин - при электрическом приводе.

6.4 Механизм изменения угла наклона рамы конвейера должен иметь систему блокировки для устранения возможного произвольного опускания или подъема рамы.

6.5 Конвейеры с расстоянием между осями барабанов более 10 м и углом наклона более 20° должны быть оборудованы устройством, автоматически предотвращающим обратный ход груженой ленты при остановке привода конвейера.

6.6 Для предотвращения схода ленты у конвейеров с расстоянием между осями барабанов 20 м и более должны быть предусмотрены направляющие устройства. Предельные положения ленты должны контролироваться конечными выключателями.

6.7 Сигнальные цвета и знаки безопасности - по ГОСТ 12.4.026.

7 Правила приемки

7.1 Для проверки качества изготовления серийно выпускаемых конвейеров рекомендуется проводить приемосдаточные, периодические и сертификационные испытания.

7.2 Приемосдаточным испытаниям подвергают каждый конвейер. Периодическим испытаниям подвергают один конвейер не реже одного раза в три года. Объем приемосдаточных и периодических испытаний устанавливают в НД с учетом рекомендаций настоящего стандарта.

7.3 Сертификационные испытания проводят в порядке, установленном Госстандартом России.

7.4 Параметры, контролируемые при испытаниях, рекомендуется выбирать из таблицы 2.

Таблица 2

Наименование испытания или проверки

Вид испытаний

Номер пункта настоящего стандарта

приемосдаточные

периодические

сертификационные

Визуальный контроль

+

+

+

8.3.1

Проверка момента приведения ролика и барабана во вращение

+

+

+

8.3.2

Проверка работы на холостом ходу

-

+

+

8.3.3

Проверка работы под нагрузкой

-

+

+

8.3.4

Проверка параметров и требований к конструкции

-

+

(+)

8.3.4

Примечания

1 Знак «+» означает обязательное проведение испытания; знак «-» - испытания не проводят; знак «(+)» - испытания рекомендуется проводить.

2 Если конвейеры подвергают испытаниям, отмеченным знаком «(+)», то периодические испытания в течение срока действия сертификата соответствия не проводят.

8 Методы испытаний

8.1 Средства испытаний

8.1.1 Средства измерений, испытательное оборудование и материалы, необходимые для проведения испытаний, рекомендуется указывать в методике испытаний.

8.1.2 Стандартизованные средства измерений должны быть поверены в соответствии с требованиями ПР 50.2.006 [2]; нестандартизованные - аттестованы по ПР 50.2.009 [3].

8.1.3 Погрешности средств измерений должны быть не более:

±0,3 %             - при измерении линейных размеров до 10000 мм;

±0,5 %                  »           »          линейных размеров св. 10000 мм;

±0,02 рад (1°)      »           »          угловых величин;

±2,5 %                  »           »          массы;

±2,5 %                  »           »          времени;

±1 °С                    »           »          температуры;

±2 %                     »           »          усилий до 1000 Н.

8.2 Подготовка к испытаниям

С конвейером, предъявляемым на испытания, в зависимости от вида испытаний представляют следующую сопроводительную документацию:

программу и методику испытаний;

эксплуатационную документацию по ГОСТ 2.601;

НД на серийно выпускаемый конвейер;

акт приемосдаточных испытаний и протокол предшествующих периодических испытаний (для периодических испытаний);

комплект рабочих чертежей серийного производства.

8.3 Проведение испытаний

8.3.1 Визуальный контроль конвейеров и их составных частей проводят без снятия и разборки агрегатов. При этом проверяют:

комплектность сопроводительной документации;

комплектность и правильность монтажа конвейера в целом и его составных частей;

правильность выбора рабочей стороны и качество стыка конвейерной ленты;

отсутствие видимых повреждений агрегатов и деталей, некачественно выполненных покрытий, сварных швов и крепежных соединений;

состояние уплотнений, отсутствие течи масла;

заправку агрегатов конвейера смазочными материалами в необходимых объемах;

качество сборки и монтажа узлов и агрегатов;

наличие пломб, маркировки, обозначения мест смазки.

8.3.2 Проверку момента приведения ролика и барабана во вращение проводят не менее чем у 0,5 % роликов и не менее чем у 10 % барабанов. Проверку проводят в специальном приспособлении приложением усилий к наружной поверхности обечайки.

8.3.3 Проверку работы конвейера на холостом ходу проводят без груза с целью оценки работоспособности и безопасности конвейера в целом и его составных частей.

При проверке работы конвейера на холостом ходу контролируют:

скорость ленты;

действие натяжного устройства ленты;

равномерность вращения барабанов и роликов;

ход и центрирование верхней и нижней ветвей ленты на барабанах и роликах. Допустимое отклонение ленты от продольной оси конвейера - не более половины разности между длиной обечайки приводного барабана и шириной ленты;

работоспособность предохранительных устройств и устройств управления методом четырехкратного включения и выключения.

8.3.4 Проверку работы конвейера под нагрузкой проводят с целью оценки работоспособности и безопасности конвейера и его составных частей после проверки по 8.3.3. После достижения номинальной скорости движения ленты конвейер постепенно загружают. При этом контролируют:

правильность загрузки конвейера в продольном направлении и центрирование перемещаемого груза на ленте (визуально);

стабильность положения перемещаемого груза на ленте (визуально);

действие тормозов (при четырехкратном пуске и торможении конвейера определяют путь и время торможения и отпускания тормозов);

действие натяжного устройства конвейерной ленты путем двукратного натяжения и ослабления ленты, при этом ленту каждый раз следует разгонять до номинальной скорости;

температуру подшипников всех узлов конвейера. Контроль проводят при помощи датчиков температуры. После непрерывной работы конвейера не менее 2 ч температура подшипников не должна превышать: 40 °С - для подшипников с консистентной смазкой и 70 °С - для подшипников с жидкой смазкой;

ход и центрирование верхней и нижней ветвей ленты на барабанах и роликах;

работу ограничителя обратного хода наклонных конвейеров при загруженной ленте и отключенном приводе;

соблюдение требований по вибрации, шуму и уровню концентрации пыли в рабочей зоне конвейера, приведенных в ГОСТ 12.2.022.

9 Транспортирование и хранение

9.1 Транспортирование конвейеров осуществляют любым видом транспорта в соответствии с правилами, действующими на данном виде транспорта.

9.2 Требования к хранению устанавливают в НД на конвейеры конкретных моделей.

9.3 Требования к консервации устанавливают в НД на конвейеры конкретных моделей в соответствии с ГОСТ 9.014.

10 Указания по эксплуатации

10.1 Требования к эксплуатации конвейеров - по ГОСТ 25646.

10.2 В эксплуатационной документации рекомендуется приводить перечень инструментов и приборов для обслуживания с учетом требований ГОСТ 28983 и ГОСТ 27253.

11 Гарантии изготовителя

11.1 Изготовитель должен гарантировать соответствие конвейеров обязательным требованиям настоящего стандарта и НД на конвейеры конкретных моделей при соблюдении условий эксплуатации, хранения и монтажа.

11.2 Гарантийный срок эксплуатации конвейеров - 20 мес. со дня ввода в эксплуатацию.

ПРИЛОЖЕНИЕ А
(информационное)

Библиография

[1]  Правила устройства и эксплуатации электроустановок (ПУЭ), ЗАО «Энергосервис», 1998

[2]  Правила по метрологии ПР 50.2.006-99 Государственная система измерений. Порядок проведения поверки средств измерений

[3]  Правила по метрологии ПР 50.2.009-94 Государственная система измерений. Порядок проведения испытаний и утверждения типа средств измерений

Ключевые слова: конвейеры строительные, конвейеры передвижные ленточные, транспортирование сыпучих материалов, грузонесущая лента, ширина ленты, скорость ленты, диаметр ролика, технические требования, требования безопасности, методы испытаний


Яндекс цитирования


  _________________________________________________________
  Copyright © DocNorma.Ru, 2009 - 2024
  (при копировании материалов библиотеки - ссылка обязательна)
