Приказ Министерства информационных технологий и связи РФ
от 15 августа 2007 г. N 98

Об утверждении Правил применения систем радиорелейной связи. Часть IV. Правила применения аналогово-цифровых радиорелейных систем связи

В соответствии со статьей 41 Федерального закона от 7 июля 2003 г. N 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, N 28, ст. 2895; N 52 (часть I), ст. 5038; 2004, N 35, ст. 3607; N 45, ст. 4377; 2005, N 19, ст. 1752; 2006, N 6, ст. 636; N 10, ст. 1069; N 31 (часть I), ст. 3431, ст. 3452; 2007, N 1, ст. 8; N 7, ст. 835) и пунктом 4 Правил организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденных постановлением Правительства Российской Федерации от 13 апреля 2005 г. N 214 (Собрание законодательства Российской Федерации, 2005, N 16, ст. 1463), приказываю:

1. Утвердить прилагаемые Правила применения систем радиорелейной связи. Часть IV. Правила применения аналогового-цифровых радиорелейных систем связи.

2. Направить настоящий приказ на государственную регистрацию в Министерство юстиции Российской Федерации.

3. Контроль за исполнением настоящего приказа возложить на заместителя Министра информационных технологий и связи Российской Федерации Б.Д. Антонюка.



Министр                            Л.Д. Рейман



Зарегистрировано в Минюсте РФ 3 сентября 2007 г.

Регистрационный N 10091

Правила
применения систем радиорелейной связи. Часть IV. Правила применения аналогово-цифровых радиорелейных систем связи



I. Общие положения

II. Требования к параметрам оборудования аналогово-цифровых радиорелейных систем

Приложение N 1 Требования к параметрам цифрового модемного оборудования промежуточной частоты

Приложение N 2 Требования к параметрам цифрового модемного оборудования поднесущей частоты

Приложение N 3 Требования к параметрам цифрового модемного оборудования основной полосы частот

Приложение N 4 Требования к параметрам оборудования для ввода/вывода цифровых сигналов

Приложение N 5 Требования к параметрам интерфейсов

Приложение N 6 Требования к параметрам электропитания оборудования

Приложение N 7 Требования к параметрам электромагнитной совместимости оборудования

Приложение N 8 Требования к параметрам устойчивости оборудования к воздействию климатических факторов

Приложение N 9 Требования к параметрам устойчивости оборудования к воздействию механических факторов

Приложение N 10 Список используемых сокращений



I. Общие положения

1. Правила применения систем радиорелейной связи. Часть IV. Правила применения аналогово-цифровых радиорелейных систем связи (далее - Правила) разработаны в соответствии со статьей 41 Федерального закона от 7 июля 2003 г. N 126-ФЗ "О связи" (Собрание законодательства Российской Федерации, 2003, N 28, ст. 2895; N 52 (часть I), ст. 5038; 2004, N 35, ст. 3607; N 45, ст. 4377; 2005, N 19, ст. 1752; 2006, N 6, ст. 636; N 10, ст. 1069; N 31 (часть I), ст. 3452; 2007, N 1, ст. 8; N 7, ст. 835) в целях обеспечения целостности, устойчивости функционирования и безопасности единой сети электросвязи Российской Федерации.

2. Правила устанавливают обязательные требования к параметрам аналогово-цифровых радиорелейных систем связи (далее - оборудование), используемым в сети связи общего пользования и технологических сетях связи в случае их присоединения к сети связи общего пользования.

3. Правила распространяются на следующие виды оборудования аналогово-цифровых радиорелейных систем связи, предназначенных для совместной передачи аналоговых и цифровых сигналов:

а) приемо-передающее оборудование;

б) модемное оборудование для передачи аналогового сигнала;

в) цифровое модемное оборудование промежуточной частоты;

г) цифровое модемное оборудование поднесущей частоты;

д) цифровое модемное оборудование основной полосы частот;

е) оборудование для ввода/вывода цифровых сигналов;

ж) антенны.

4. Оборудование, указанное в пункте 3 Правил, идентифицируется как аналогово-цифровые радиорелейные системы связи и в соответствии с подпунктом 1 пункта 23 Перечня средств связи, подлежащих обязательной сертификации, утвержденного постановлением Правительства Российской Федерации от 31 декабря 2004 г. N 896 (Собрание законодательства Российской Федерации, 2005, N 2, ст. 155), должно пройти процедуру обязательной сертификации в порядке, установленном Правилами организации и проведения работ по обязательному подтверждению соответствия средств связи, утвержденными постановлением Правительства Российской Федерации от 13 апреля 2005 г. N 214 (Собрания законодательства Российской Федерации, 2005, N 16, ст. 1463).

5. Аналогово-цифровые радиорелейные системы связи применяются в полосах радиочастот, разрешенных для использования Государственной комиссией по радиочастотам.

II. Требования к параметрам оборудования аналогово-цифровых радиорелейных систем

6. Для оборудования аналогово-цифровых радиорелейных систем связи устанавливаются следующие обязательные требования к параметрам:

1) приемо-передающего оборудования согласно Правилам применения систем радиорелейной связи. Часть III. Правила применения аналоговых радиорелейных систем связи (далее - Правила N 27-07), утвержденным приказом Министерства информационных технологий и связи Российской Федерации от 27.02.2007 N 27 (зарегистрирован в Министерстве юстиции Российской Федерации 22 марта 2007 г., регистрационный N 9146);

2) модемного оборудования для передачи аналогового сигнала согласно Правилам N 27-07;

3) цифрового модемного оборудования промежуточной частоты согласно приложениям N 1; NN 5 - 9 к настоящим Правилам;

4) цифрового модемного оборудования поднесущей частоты согласно приложениям N 2; NN 5 - 9 к настоящим Правилам;

5) цифрового модемного оборудования основной полосы частот согласно приложениям N 3; NN 5 - 9 к настоящим Правилам;

6) оборудования для ввода/вывода цифровых сигналов согласно приложениям N 4; NN 5 - 9 к настоящим Правилам;

7) антенн согласно Правилам применения антенн и фидерных устройств, утвержденным приказом Министерства информационных технологий и связи Российской Федерации 23.11.2006 N 153 (зарегистрирован в Министерстве юстиции Российской Федерации 6 декабря 2006 г., регистрационный N 8570).

7. Список используемых сокращений приведен в приложении N 10 к Правилам (справочно).

Приложение N 1

Требования к параметрам цифрового модемного оборудования промежуточной частоты

1. Входное сопротивление интерфейса промежуточной частоты составляет 75 Ом при затухании несогласованности не менее 26 дБ в полосе частот 70±12 МГц.

2. Эффективное значение входного сигнала промежуточной частоты находится в пределах от 50 мВ до 550 мВ.

3. Эффективное значение выходного сигнала промежуточной частоты на нагрузке 75 Ом находится в пределах от 250 мВ до 550 мВ.

4. Ширина спектра сигнала на выходе интерфейса промежуточной частоты по уровню минус 3 дБ составляет не более значения отношения суммарной скорости передачи, умноженной на коэффициент 1,25, к логарифму по основанию 2 от числа позиций модуляции, ширина спектра сигнала по уровню минус 30 дБ составляет не более значения произведения ширины спектра сигнала по уровню минус 3 дБ на коэффициент 2.

5. Остаточный коэффициент ошибок по битам (RBER) во всем рабочем диапазоне температур составляет не более 10(-10) при скорости передачи цифрового сигнала 2,048 Мбит/с (количество ошибок при измерении за 24 часа составляет не более 17) и при скорости передачи цифрового сигнала 8,448 Мбит/с (количество ошибок при измерении за 24 часа составляет не более 73); а при скорости передачи цифрового сигнала 34,368 Мбит/с RBER составляет не более 10(-11) (количество ошибок при измерении за 24 часа составляет не более 29).

6. Относительное отклонение промежуточной частоты от ее номинального значения 70 МГц находится в пределах ± (100 ´ 10(-6)).

Приложение N 2

Требования к параметрам цифрового модемного оборудования поднесущей частоты

1. Входное сопротивление интерфейса поднесущей частоты составляет 75 Ом при затухании несогласованности не менее 24 дБ в полосе частот, соответствующей ширине спектра излучения.

2. Эффективное значение входного сигнала поднесущей частоты находится в пределах от 1 мВ до 500 мВ.

3. Эффективное значение выходного сигнала поднесущей частоты на нагрузке 75 Ом находится в пределах от 400 мВ до 800 мВ.

4. Ширина спектра сигнала на выходе интерфейса поднесущей частоты по уровню минус 3 дБ составляет не более значения отношения суммарной скорости передачи, умноженной на коэффициент 1,25, к логарифму по основанию 2 от числа позиций модуляции, ширина спектра сигнала по уровню минус 30 дБ составляет не более значения произведения ширины спектра сигнала по уровню минус 3 дБ на коэффициент 2. Граничные частоты спектра по уровню минус 30 дБ на выходе интерфейса поднесущей частоты находятся в пределах от 0 до 13 МГц (без сохранения сигналов систем резервирования и служебной связи) и в пределах от 60 кГц до 8,5 МГц или от 9,1 МГц до 13 МГц (с сохранением сигналов систем резервирования и служебной связи).

5. RBER во всем рабочем диапазоне температур составляет не более 10(-10) при скорости передачи цифрового сигнала 2,048 Мбит/с (количество ошибок при измерении за 24 часа составляет не более 17) и при скорости передачи цифрового сигнала 8,448 Мбит/с (количество ошибок при измерении за 24 часа составляет не более 73); а при скорости передачи цифрового сигнала 34,368 Мбит/с RBER составляет не более 10(-11) (количество ошибок при измерении за 24 часа составляет не более 29).

6. Относительное отклонение поднесущей частоты от ее номинального значения находится в пределах ± (30´10(-6)).

Приложение N 3

Требования к параметрам цифрового модемного оборудования основной полосы частот

1. Входное сопротивление интерфейса основной полосы частот составляет 75 Ом при затухании несогласованности не менее 24 дБ в полосе частот, соответствующей ширине спектра излучения.

2. Эффективное значение входного сигнала основной полосы частот находится в пределах от 50 мВ до 500 мВ.

3. Эффективное значение выходного сигнала основной полосы частот на нагрузке 75 Ом находится в пределах от 150 мВ до 500 мВ.

4. Граничные частоты спектра сигнала по уровню минус 30 дБ на выходе интерфейса основной полосы частот находятся в пределах от 0 до 13 МГц (без сохранения сигналов систем резервирования и служебной связи); в пределах от 0 до 8,5 МГц (с сохранением сигналов систем резервирования) и в пределах от 60 кГц до 8,5 МГц (с сохранением сигналов систем резервирования и служебной связи).

5. RBER во всем рабочем диапазоне температур составляет не более 10(-10) при скорости передачи цифрового сигнала 2,048 Мбит/с (количество ошибок при измерении за 24 часа составляет не более 17) и при скорости передачи цифрового сигнала 8,448 Мбит/с (количество ошибок при измерении за 24 часа составляет не более 73); а при скорости передачи цифрового сигнала 34,368 Мбит/с RBER составляет не более 10(-11) (количество ошибок при измерении за 24 часа составляет не более 29).

Приложение N 4

Требования к параметрам оборудования для ввода/вывода цифровых сигналов

1. Входное сопротивление интерфейса составляет 75 Ом при затухании несогласованности не менее 26 дБ в полосе частот 70 ± 12 МГц для оборудования промежуточной частоты или в полосе частот от 10 кГц до 13 МГц для оборудования основной полосы частот.

2. Эффективное значение входного сигнала находится в пределах от 270 мВ до 330 мВ.

3. Эффективное значение выходного сигнала на нагрузке 75 Ом находится в пределах от 270 мВ до 330 мВ.

4. Коэффициент передачи устройства ввода/вывода тракта промежуточной частоты или основной полосы аналогового сигнала находится в пределах от минус 1,5 дБ до +1 дБ.

5. RBER во всем рабочем диапазоне температур составляет не более 10(-10) при скорости передачи цифрового сигнала 2,048 Мбит/с (количество ошибок при измерении за 24 часа составляет не более 17) и при скорости передачи цифрового сигнала 8,448 Мбит/с (количество ошибок при измерении за 24 часа составляет не более 73); а при скорости передачи цифрового сигнала 34,368 Мбит/с RBER составляет не более 10(-11) (количество ошибок при измерении за 24 часа составляет не более 29).

6. Относительное отклонение промежуточной частоты от ее номинального значения 70 МГц находится в пределах ± (100 ´ 10(-6)).

7. Эффективное значение напряжения модулированного сигнала на выходе демодулятора промежуточной частоты оборудования ввода/вывода находится в пределах от 25 мВ до 500 мВ на нагрузке 75 Ом.

8. Эффективное значение напряжения модулирующего сигнала на входе модулятора промежуточной частоты оборудования ввода/вывода находится в пределах от 300 мВ до 800 мВ.

9. В случае передачи цифрового сигнала совместно с аналоговым телевизионным или телефонным сигналом эффективное значение девиации промежуточной частоты, вызываемой модулирующим цифровым сигналом, находится в пределах от 256 кГц до 640 кГц при передаче потока со скоростью 2,048 Мбит/с или в пределах от 320 кГц до 640 кГц при передаче двух потоков со скоростью 2,048 Мбит/с.

10. В случае применения проходного модулятора неравномерность амплитудно-частотной характеристики оборудования тракта промежуточной частоты в полосе частот 70 ± 15 МГц находится в пределах 0,3 дБ; неравномерность группового времени запаздывания оборудования тракта промежуточной частоты находится в пределах 1 ± 0,5 нс.

Приложение N 5

Требования к параметрам интерфейсов

1. Применяется один из следующих интерфейсов или их комбинация (два или более):

интерфейс плезиохронной цифровой иерархии;

интерфейс передачи данных.

2. Требования к параметрам электрических интерфейсов плезиохронной цифровой иерархии или их комбинации (два или более):

2.1. Скорость передачи сигнала на входе и выходе цифрового интерфейса (в точках Т' и Т) находится в пределах 2,048 ´ (1 ± 50 ´ 10(-6)); 8,448 ´ (1 ± 30 ´ 10(-6)); 34,368 ´ (1 ± 20 ´ 10(-6)) Мбит/с.

2.2. Биполярный код с высокой плотностью 3-го порядка (Код HDB 3).

2.3. Форма импульса на выходе цифрового интерфейса находится в пределах масок:

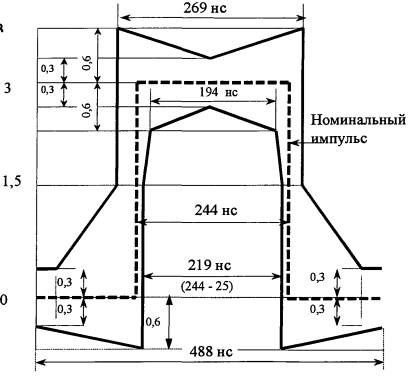

2.3.1. Маска импульса на интерфейсе 2,048 Мбит/с приведена на рисунке 1.



"Рисунок 1"

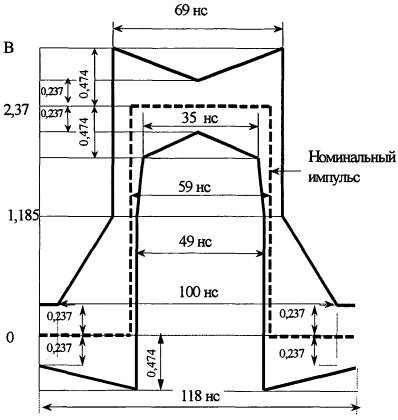

2.3.2. Маска импульса на интерфейсе 8,448 Мбит/с приведена на рисунке 2.



"Рисунок 2"

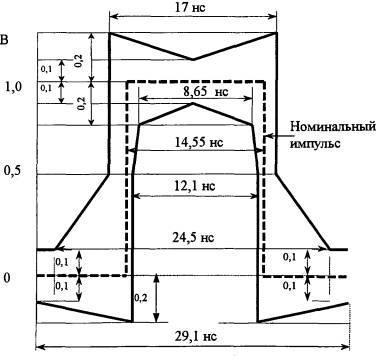

2.3.3. Маска импульса на интерфейсе 34,368 Мбит/с приведена на рисунке 3.



"Рисунок 3"

2.4. Оборудование в точке Т' обеспечивает работу с соединительной линией, имеющей затухание на полутактовой частоте до 6 дБ для скоростей цифрового сигнала 2,048 Мбит/с и 8,448 Мбит/с и до 12 дБ для скорости цифрового сигнала 34,368 Мбит/с.

2.5. Затухание несогласованности в полосе частот, лежащей в пределах (0,05 - 1) от значения тактовой частоты, составляет не менее 18 дБ при номинальном значении входного сопротивления 120 Ом (симметричное) для скорости передачи 2,048 Мбит/с и при номинальном значении входного сопротивления 75 Ом (несимметричное) для скоростей передачи 8,448 Мбит/с и 34,368 Мбит/с.

2.6. Фазовое дрожание и дрейф фазы:

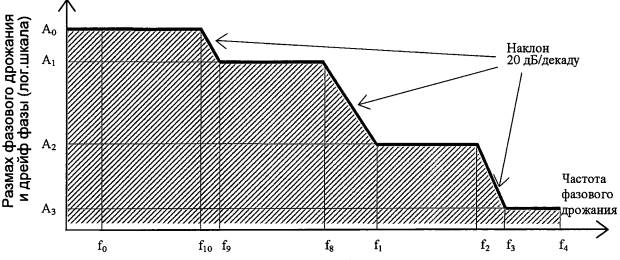

2.6.1. Нижний предел максимально допустимого фазового дрожания и дрейфа фазы на входе цифрового интерфейса приведен на рисунке 4. Зависимость размаха и частоты фазового дрожания или дрейфа фазы на входе цифрового интерфейса от скорости передачи цифрового сигнала приведена в таблице N 1.



"Рисунок 4"

Таблица N 1

Скорость цифрового сигнала, Мбит/с

Размах фазового дрожания, ЕИ

Частота

Псевдослучайный испытательный сигнал

А0

А1

А2

А3

f0

f10

f9

f8

fl

f2

f3

f4

2,048

36,9

18

1,5

0,2

1,2 ´ 10(-5) Гц

4,88 ´ 10(-3) Гц

0,01 Гц

1,667 Гц

20 Гц

2,4 кГц

18 кГц

100 кГц

2(15) - 1

8,448

-

-

1,5

0,2

-

-

-

-

20 Гц

400 Гц

3 кГц

400 кГц

2(15) - 1

34,368

-

-

1,5

0,15

-

-

-

-

100 Гц

1 кГц

10 кГц

800 кГц

2(23) - 1

ЕИ - единичный интервал, равный 488 нс для 2,048 Мбит/с; нс не для 8,448 Мбит/с; 29,1 нс для 34,3 68 Мбит/с



2.6.2. Характеристика передачи фазового дрожания приведена на рисунке 5. Зависимость коэффициента передачи и частоты фазового дрожания от скорости цифрового сигнала приведена в таблице N 2.



"Рисунок 5"

Таблица N 2

Скорость цифрового сигнала

Частоты фазового дрожания

f0

f5

f6

f7

2,048 Мбит/с

менее 20 Гц

40 Гц

400 Гц

100 кГц

8,448 Мбит/с

менее 20 Гц

100 Гц

1 кГц

400 кГц

34,3 68 Мбит/с

менее 20 Гц

300 Гц

3 кГц

800 кГц



2.6.3. Максимальное допустимое фазовое дрожание на выходе цифрового интерфейса в отсутствие фазового дрожания на входе - не более значений, приведенных в таблице N 3.

Таблица N 3

Скорость передачи, Мбит/с

Предельные значения фазового дрожания, полный размах, измеренные полосовым фильтром с частотами среза (нижняя частота среза f1 или f3 и верхняя частота среза f4)

Измерительный фильтр

Полосовой фильтр с нижней частотой среза f1 или f3 и верхней частотой среза f4 со спадом 20 дБ на декаду

Значения частот среза, кГц

(fl и f4) Bl

(f3 и f4) B2

fl

f3

f4

2,048

1,5 ЕИ

0,2 ЕИ

0,02

18

100

8,448

1,5 ЕИ

0,2 ЕИ

0,02

3

400

34,368

1,5 ЕИ

0,15 ЕИ

0,1

10

800

ЕИ - единичный интервал, равный 488 нс для 2,048 Мбит/с; 118 нс для 8,448 Мбит/с; 29,1 нс для 34,3 68 Мбит/с



3. Требования к параметрам интерфейса передачи данных установлены в приложении N 7 и приложении N 25 к Правилам применения оборудования проводных и оптических систем передачи абонентского доступа, утвержденным приказом Министерства информационных технологий и связи Российской Федерации 24.08.2006 N 112 (зарегистрирован в Министерстве юстиции Российской Федерации 4 сентября 2006 г., регистрационный N 8194).

Приложение N 6

Требования к параметрам электропитания оборудования

1. При электропитании оборудования от сети переменного тока номинальным напряжением 220 В и частотой 50 Гц соблюдаются следующие требования:

1.1. При изменении напряжения электропитания в пределах от 187 В до 242 В оборудование соответствует значениям, приведенным в пункте 2.3 приложения N 5 к настоящим Правилам.

1.2. Оборудование, подключаемое к электрическим сетям переменного однофазного или трехфазного тока при токе нагрузки (в одной фазе) не более 16 А, устойчиво к воздействию динамических изменений напряжения сети электропитания: к провалам напряжения до значения 0,7 Uн (Uн - номинальное напряжение сети электропитания) с длительностью равной 25 периодов по 20 мс (500 мс); к прерыванию напряжения - с длительностью прерывания 1 период в 20 мс; к выбросам напряжения - с амплитудой 1,2 Uн и с длительностью выброса равного 25 периодов по 20 мс (500 мс).

После прекращения указанных воздействий оборудование соответствует значениям, приведенным в пункте 2.3 приложения N 5 к настоящим Правилам.

2. При электропитании от внешнего источника постоянного тока с номинальным напряжением: минус 24, минус 48 или минус 60 В (положительный полюс источника электропитания заземлен) соблюдаются следующие требования:

2.1. Оборудование соответствует значениям, приведенным в пункте 2.3 приложения N 5 к настоящим Правилам, при изменении напряжения электропитания в следующих пределах:

а) от минус 20,4 В до минус 28,8 В для напряжения минус 24 В;

б) от минус 40,8 В до минус 57,6 В для напряжения минус 48 В;

в) от минус 51 В до минус 72 В для напряжения минус 60 В.

2.2. При воздействии одиночного импульса прямоугольной формы с амплитудой ±20% от номинального напряжения электропитания в течение времени 400 мс и плюс 40% в течение 5 мс не должно появляться ошибок, связанных с этим воздействием.

3. В случае снижения напряжения электропитания за допустимый предел и при восстановлении напряжения в пределах значений рабочего напряжения электропитания оборудование соответствует значениям, приведенным в пункте 2.3 приложения N 5 к настоящим Правилам.

Приложение N 7

Требования к параметрам электромагнитной совместимости оборудования

1. Требования к индустриальным радиопомехам от оборудования:

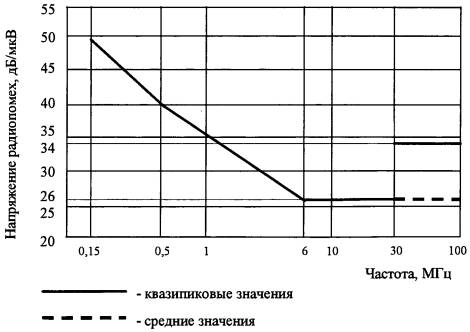

1.1. Квазипиковые значения несимметричного напряжения радиопомех* (дБ относительно 1мкВ) на сетевых зажимах составных частей оборудования в полосе частот от 0,15 МГц до 100 МГц не превышают значений, приведенных на рисунке 1.

1.2. Средние значения несимметричного напряжения радиопомех (дБ относительно 1мкВ), измеряемые с использованием детектора средних значений в полосе частот от 30 до 100 МГц, не превышают значений, приведенных на рисунке 1.



"Рисунок 1"

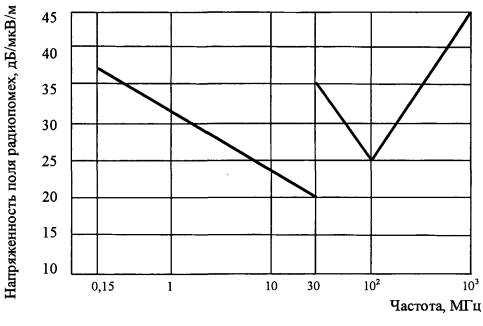

1.3. Квазипиковые значения напряженности поля радиопомех** (дБ относительно 1 мкВ/м) от составных частей оборудования в полосе частот от 0,15 до 1000 МГц, измеренные на расстоянии 1 м и при установке измерительной антенны на уровне 1/2 от высоты испытуемого оборудования, не превышают значений, приведенных на рисунке 2.



"Рисунок 2"

2. Оборудование устойчиво к воздействию контактного электростатического разряда с испытательным напряжением 4 кВ или воздушного разряда (используется только в случаях, когда невозможно применить контактный разряд) с испытательным напряжением 8 кВ. После прекращения указанных воздействий оборудование соответствует значениям, приведенным в пункте 2.3 приложения N 5 к настоящим Правилам.

3. Оборудование устойчиво к радиочастотному электромагнитному полю с напряженностью, равной 3 В/м, в полосе частот 80 - 1000 МГц при амплитудной модуляции с частотой 1000 Гц и глубиной модуляции 80%. После прекращения указанных воздействий оборудование соответствует значениям, приведенным в пункте 2.3 приложения N 5 к настоящим Правилам.

______________________________

* Квазипиковые значения несимметричного напряжения радиопомех (U) в децибелах относительно 1 мкВ не превышают значений, определяемых по формулам, где f - частота в МГц:

U = 50 - 19,14 lg (f/0,15) в полосе частот свыше 0,15 до 0,5 МГц включительно;

U = 40 - 12,97 lg (f/0,5) в полосе частот свыше 0,5 до 6 МГц включительно;

U = 26 в полосе частот свыше 6 до 30 МГц включительно;

U = 34 в полосе частот свыше 30 до 100 МГц включительно.

** Квазипиковые значения напряженности поля радиопомех (Е) в децибелах относительно 1 мкВ/м не превышают значений, определяемых по формулам, где f - частота в МГц:

Е = 37 - 7,39 lg (f/0,15) в полосе частот свыше 0,15 до 30 МГц включительно;

Е = 36 - 21 lg (f/30) в полосе частот свыше 30 до 100 МГц включительно;

Е = 25 + 20 lg (f/100) в полосе частот свыше 100 до 1000 МГц включительно.

Приложение N 8

Требования к параметрам устойчивости оборудования к воздействию климатических факторов

1. Через два часа после включения оборудование соответствует значениям, приведенным в пункте 4 приложений NN 1; 2; 3 или 4 и в пунктах 2.3 и 2.6 приложения N 5 к настоящим Правилам, при температуре окружающей среды в соответствии с таблицей N 1.

Таблица N 1

Диапазон температур

Вид и категория климатического исполнения

от + 5°С до + 40°С

оборудование категории 1
(исполнение для помещений с искусственно регулируемыми климатическими условиями)

от + 5°С до + 50°С

оборудование категории 2
(исполнение для контейнеров с искусственно регулируемыми климатическими условиями)

от минус 5°С до +55*С

оборудование категории 3
(исполнение для кондиционируемых или частично кондиционируемых помещений или контейнеров)



2. Оборудование включается при минимальной рабочей температуре окружающей среды для данной категории оборудования и через два часа оборудование соответствует значениям, приведенным в пункте 4 приложений NN 1; 2; 3 или 4 и в пунктах 2.3 и 2.6 приложения N 5 к настоящим Правилам.

3. При циклическом изменении температуры окружающей среды от нижнего до верхнего предела в соответствии с категорией оборудования оборудование соответствует значениям, приведенным в пункте 5 приложений NN 1; 2; 3 или 4 к настоящим Правилам.

Приложение N 9

Требования к параметрам устойчивости оборудования к воздействию механических факторов

1. Оборудование не имеет механического резонанса и соответствует значениям, приведенным в пункте 4 приложений NN 1; 2; 3 или 4 и в пунктах 2.3 и 2.6 приложения N 5 к настоящим Правилам, после воздействия синусоидальной вибрации на выключенное оборудование в течение 90 минут с амплитудой ускорения 2 g в диапазоне частот 10 - 70 Гц.

Приложение N 10

Справочно

Список используемых сокращений

1. RBER - Residual Bit Error Ratio (остаточный коэффициент ошибок по битам).

2. HDB 3 - High Density Bipolar of order 3 code (биполярный код с высокой плотностью 3-го порядка).
